BHK185U - Saha Bort - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pyörösaha
Merkki	Bort
Malli	BHK185U
Terän halkaisija	185 mm (arvio mallin perusteella)
Suurin leikkauskulma	45°
Virtalähde	230 V / 240 V ~ 50/60 Hz (verkkojännite)
Eristys	Kaksoiseristys (EN 50144)
Äänenpainetaso	97,0 dB(A)
Äänitehotaso	111,0 dB(A)
Tärinä (käsi-varsi -menetelmä)	2,69 m/s²
Päätoiminnot	Suorat leikkaukset, pitkittäisleikkaukset, poikkileikkaukset, jiirikulmat jopa 45°, uppoleikkaukset
Yhteensopivat materiaalit	Puu, ei-rautametallit, kevyet rakennusmateriaalit, muovit
Turvallisuus	Alasuoja, halkaisuveitsi, liipaisin, syvyyssäädön vipu, kulmasäätönappi, yhdensuuntaisohjain, eristetyt liukuestepinnat
Huolto	Puhdistus pehmeällä liinalla, ei liuottimia, ei lisävoitelua
Mukana tulevat lisävarusteet	Terä, yhdensuuntaisohjain
Varaosat ja korjattavuus	Ota yhteyttä paikalliseen SBM Group -jälleenmyyjään
Yleiset tiedot	Kaksoiseristys, vaatimustenmukaisuus EN 60745, 73/23/ETY, 89/336/ETY, 98/37/ETY
Paino	Noin 4,5 kg (arvio)

Usein kysytyt kysymykset - BHK185U Bort

Kuinka säätää leikkaussyvyyttä Bort BHK185U -pyörösahassa?

Käytä terän lähellä olevaa leikkaussyvyyden säätövipua. Varmista, että alle yksi terän hammas työntyy työkappaleen alapuolelle optimaalisen turvallisuuden varmistamiseksi.

Minkä tyyppistä terää tulee käyttää mallin BHK185U kanssa?

Käytä halkaisijaltaan 185 mm:n teriä, jotka sopivat kiinnitysreikiin. Älä koskaan käytä pikateräksestä (HSS) valmistettuja teriä tai hiomalaikkoja.

Kuinka estää takaisku (kickback) käytön aikana?

Pidä sahaa tukevasti molemmin käsin, asetu terän sivulle, käytä yhdensuuntaisohjainta, tue suuria työkappaleita ja varmista, että terä on hyvin teroitettu.

Voiko BHK185U-saha leikata muita materiaaleja kuin puuta?

Kyllä, se voi sahata ei-rautametalleja, kevyitä rakennusmateriaaleja ja muoveja sopivilla terillä. Vältä asbestia ja asbestia sisältäviä materiaaleja.

Kuinka huoltaa Bort BHK185U -pyörösahaa?

Puhdista kotelo pehmeällä liinalla jokaisen käytön jälkeen. Älä käytä voimakkaita liuottimia. Kone ei vaadi lisävoitelua.

Mitä tehdä, jos alasuoja ei sulkeudu kunnolla?

Tarkista, ettei alasuoja ole taipunut tai jumissa. Jos se ei liiku vapaasti, korjauta se ennen käyttöä. Älä koskaan lukitse suojaa auki-asentoon.

Voinko käyttää jatkojohtoa BHK185U-sahan kanssa?

Kyllä, käytä täysin ehjää, täysin kelattua jatkojohtoa, jonka kapasiteetti on vähintään 16 ampeeria.

Mikä on suositeltu käyttöjännite?

Saha on suunniteltu 230 V tai 240 V jännitteelle, mutta se voi toimia myös 220 V:llä. Tarkista aina jännite tyyppikilvestä.

Kuinka vaihtaa BHK185U-sahan terä?

Irrota työkalu verkkovirrasta. Käytä pulttia laipan löysäämiseen. Vaihda terä pyörimissuunta huomioiden. Kiristä pultti tiukasti. Älä koskaan käytä vaurioituneita aluslevyjä tai pultteja.

Mistä löydän varaosia BHK185U-mallilleni?

Ota yhteyttä paikalliseen SBM Group -jälleenmyyjään. Käytä ainoastaan alkuperäisiä lisävarusteita oikean toiminnan ja turvallisuuden varmistamiseksi.

KÄYTTÖOHJE BHK185U Bort

Laite on tarkoitettu pituus- ja poikittaassahauksiin puuhun kiinteallä alustalla, suoralla sahausjäljellä ja jiirikulmalla 45^ asti; vastaavia sahanteriä käyttaen voidaan sahata myös ei-rautamalleja, kevytrakennusaineita ja muovia

TEKNISET TIEDOT 1

TYOKALUN OSAT 2

1. Kahvasta
2. Kytkimesta
3. Vivua (sahaussyvyyden asetus)
4. Syöttölevy
5. Alasujoa
6. Terapultin
7. Pohjalevyä
8. Laippa
9. Sahanteran
10. Sivuohjain
11. Nappia (sivuohjaimen saaio)
12. Nappia (sahauskulman asetus)

TURVALLISUUS

HUOMIO! Kaikki ohjeet taytyu lukea. Alla olevien ohjeiden noudattamisen laiminlyonti saattaa johtaa sahkokiun, tulipaloon ja/tai yakavaan loukkaantumiseen.

VAROITUS

• Pida kädet poissa sahausalueelta ja terästa; pida toinen kasi etukahvalla (jos molemmat kädet pitavati kiinni sahasta, teran ei ole mahdollista paästä koskettamaan niità)
• Alä kurota työkappaleen alapuolle (suojusei pysty suojaamaan sinua terälta työkappaleen alapuolella)
• Säädä sahaussyvyys sahattavan materiaalin paksuuden mukaiseksi (työkappaleen alapuolelta tulisi nakyä enimmillään hampaan verran sahanteräa)
• Alä koskaan pidä sahattavaa työkappaletta kädessäsi tai jalkojen poikki (tyokalu on tärkeät ukea asianmukaisesti keholle aiheutuvien vaarojen, terän kiinnitartumisen tai kontrollin menettämisen minimoiniseksi)
• Pida tyokappalesta kiinni sen eristetyista tartuntapinnoista suoritettaessa toimintaa, jossa saha voi saada kontaktin katkettyyn johtoon tai sen omaan sahkjohtoon (kontakti jannitteseen johtoon saa myos tyokalun paljastetut metalliosat jannitteisiksi ja aiheuttavat sahköiskun kayttäjalle)
• Kuituja pitkin sahattaessa käytä aina sahausohjainta tai suorareunaista ohjainta (tämä parantaa sahauksen tarkkuutta ja vähentä terän kiinnitartumista)
  Käytä teriä aina oikeankokoisilla ja -muotoisilla
  jyrsintuurnan rei'illä(vinonelio/pyoreä) (terät, jotka eivät vastaa sahan kiinnityslaitteita, toimivat

epakeskisesti aiheuttaen kontrollin menetyksen)

• Älä koskaan käytä vauroituneita tai väärä terän valirenkaita tai pultteja (teran valirenkaat ja pultti on suunnitelu erityisesti sahaasi varten optimin suoritustason ja turvallisen toiminnan varmistamiseksi)

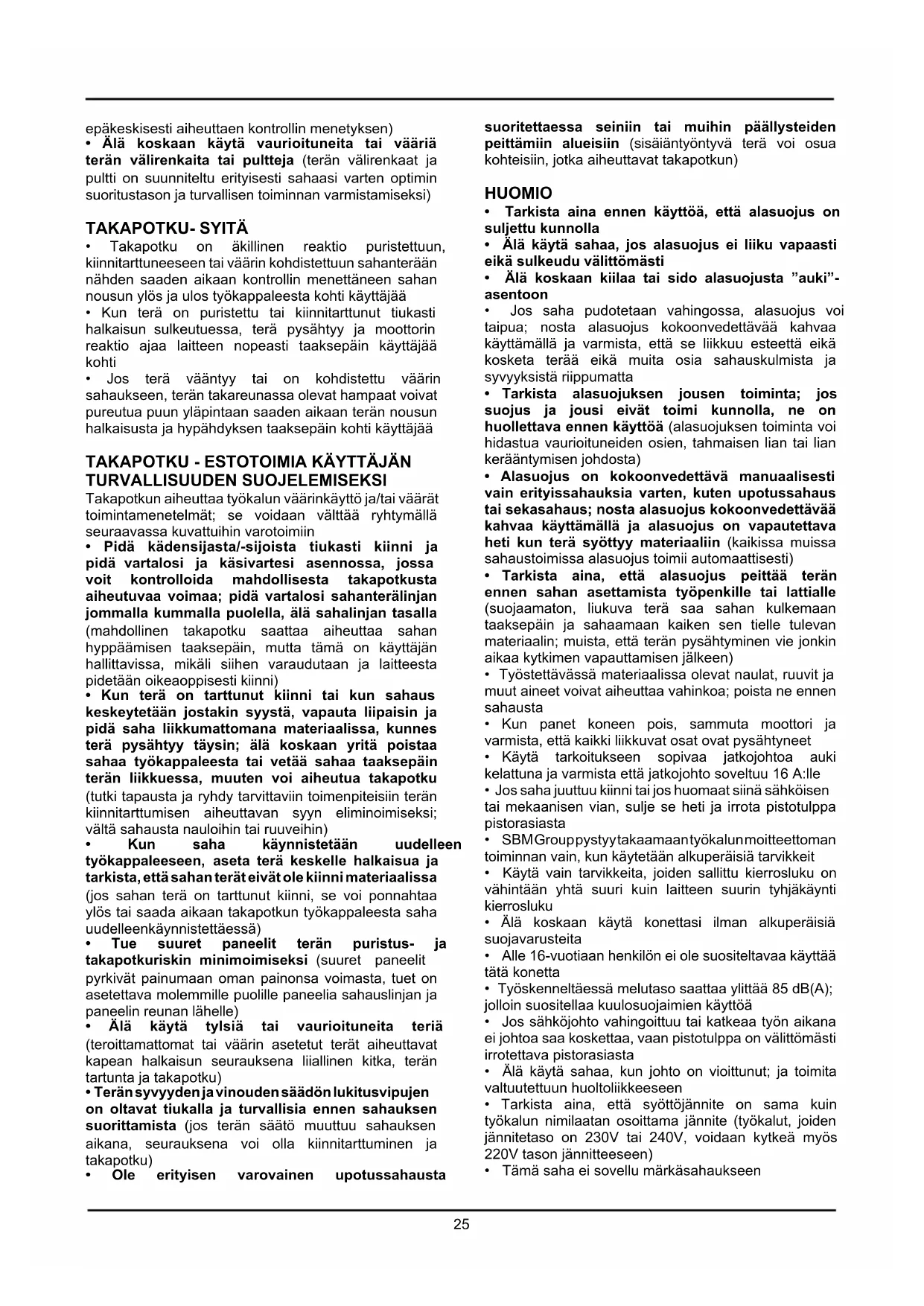

TAKAPOTKU-SYITA

• Takapotku on akillinen reactio puristetttuun, kiinnitarttuneeseen tai vaärin kohdistetttuun sahanteraa nahden saaden aikaan kontrollin menettäeneen sahan nousun ylos ja ulos tyokappaleesta kohti käytäjää
  Kun tera on puristettu tai kiinnitarttunut tiukasti halkaisun sulkeutuessa, tera pysahtyy ja moottorin reactio ajaa laitteen nopeasti taaksepain kayttajaa kohti
• Jos terä vaantyy tai on kohdistetu vaärin sahaukseen, terän takareunassa olevat hampaat voivat pureutua puun ylapintaan saaden aikaan terän nousun halkaisusta ja hypahdyksen taaksepain kohti käytäjäa

TAKAPOTKU - ESTOTOIMIA KÄYTTÄJÄN TURVALLISUUDEN SUOJELEMISEKSI

Takapotkun aiheuttaa tyokalun vaarinkaytto ja/tai vaarat toimintamenetelmat; se voidaan valttta ryhtymalla seuraavassa kuvattuihin varotoimiin

• Pidä kädensijasta/-sijoista tiukasti kiinni ja pida vartalosi ja käsivartesi asennossa, jossa voit kontrolloida mahdollisesta takapotkusta aiheutuvaa voimaa; pida vartalosi sahanterälinjan jommalla kummalla puolella, ala sahalinjan tasalla (mahdollinen takatopku saattaa aiheuttaa sahan hyppäämisen taaksepain, mutta täm on kayttäjan hallittavissa, mikä sihen varaudutaan ja laitteesta pidetään oikeaoppisesti kiinni)

Kun terä on tarttunut kiinni tai kun sahaus keskeytetään jostakin syystä, vapauta liipaisin ja pida saha liikkumattomana materiaalissa, kunnes terä pysahtyy taysin; alä koskaan yritä poistaa sahaa tyokappaleesta tai vetäa sahaa taaksepain terän liikkuessa, muuten voi aiheutua takapotku (tutki tapausta ja ryhdy tarvittaviin toimenpiteisiin terän kiinnitarttumisen aiheuttavan syyn eliminoimiseksi; välta sahasta nauloihin tai ruuveihin)

Kun saha käynistetään uudelleen työkappaleeseen, aseta terä keskelle halkaisua ja tarkista, etta sahan terä eivätole kiinnimateriaalissa (jos sahan terä on tartunut kiinni, se voi ponnahtaa ylos tai saada aikaan takapotkun työkappaleesta saha uudelleenkäynistetttäessä)
- Tue suuret paneelit terän puristus- ja takapotkuriskin minimoiniseksi (suuret paneelit pyrkivät painumaan oman painonsa voimasta, tuet on asetettava molemmille puolille paneelia sahauslinjan ja paneelin reunan lahelle)
- Alä kaytä tylsiä tai vauroituneita teria (teroittamattomat tai vaärin asetetut terät aiheuttavat kapean halkaisun seurauksena liallinen kitka, terän tartunta ja takapotku)
- Teransvyydenjavinoudensaadonlukitusvipujen on oltavat tiukalla ja turvallisia ennen sahauksen suorittamista (jos teran saatou muuttuu sahauksen aikana, seurauksena voi olla kiinnitarttuminen ja takapotku)
- Ole 'erityisen varovainen upotussahausta

suoritettaessa seiniin tai muihin paallysteiden peittamiin alueisiin (sisaiantyontyva tera voi osua kohteisiin, jotka aiheuttavat takapotkun)

HUOMIO

• Tarkista aina ennen käyttoa, etta alasuojus on suljetti kunnolla
• Alä kaytā sahaa,Jos alasuojus ei liiku vapaasti eikä sulkeudu valittomästi
• Alä koskaan kiilaa tai sido alasuojusta "auki"-asentoon
• Jos saha pudotetaan vahingossa, alasuojus voi taipua; nosta alasuojus kokoonvedettaväa kahvaa kayttamalla ja varmista, etta se likkuu esteettä eikä kosketa teräa eikä muita osia sahauskulmista ja syvyysistä riippumatta

• Tarkista alasuojuksen jousen toiminta; jos suojus ja jousi eivat toimi kunnolla, ne on huollettava ennen kayttöä (alasuojuksen toiminta voi hidastua vauroituneiden osien, tahmaisen lian tai lian keräantymisen johdosta)

• Alasuojus on kokoonvedettäva manuailisesti vain erityissahauksia varten, kuten upotussaustai sekasahaus; nosta alasuojus kokoonvedettäa kahvaa kayttamalla ja alasuojus on vapautettava heti kun tera syottyy materiaaliin (kaikissa muissa sahaustoimissa alasuojus toimii automaattisesti)

• Tarkista aina, etta alasuojus peittt teran ennen sahan asettamista tyopenkille tai lattiale (sujoamaton, liukuva tera saa sahan kulkemaan taaksepain ja sahamaan kaiken sen tielle tulevan materiaalin; muista, etta teran pysahtyminen vie jonkin aikaa kytkimen vapauttamisen jalkeen)

• Työstettävassā materiaalissa olevat naulat, ruuvit ja muut aineet voivat aiheuttaa vahinkoa; poista ne ennen sahausta

Kun panet koneen pois, sommuta moottori ja varmista, etta kaikki likkuvat osat ovat pysahtyneet

Käytä tarkoitukseen sopivaa jatkojohtoa auki kelattuna ja varmista etta jatkojohto soveltuu 16 A:lle
- Jos saha juuttuu kiinni tai jos huomaat siinä sahköisen tai mekaanisen vian, sulje se heti ja irrota pistotulppa pistorasiasta
- SBMGrouppystyytakaamaantyökalunmoitteettoman toiminnan vain, kun käytetään alkuperäisia tarvikkeit
- Käytä vain tarvikkeita, joiden salittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkänty kierrosluku
- Alä koskaan käytä konettasi ilman alkuperäisia suojavarusteita
- Alle 16-vuotiaan henkilön ei ole suositeltavaa käyttaa tata konetta

• Työskenneltäessä melutaso saattaa ylittäa 85 dB(A); jolloin suositellaa kuulosuojaimien käyttoa

• Jos sahkjoho to vahingoittuu tai katkeaa tyon aikana ei johtoa saa koskettaa, vaan pistotulppa on valittomasti irrotettava pistorasiasta

• Alä käytä sahaa, kun johto on vioittunut; ja toimita valtuutettuun huoltolikkeeseen

• Tarkista aina, etta syottjannite on sama kuin tyokalun nimilaatan osoittama jannite (tyokalut, joiden jannitetaso on 230V tai 240V, voidaan kytkea myos 220V tason jannitteeseen)
  Täm saha ei sovellu markasahaukseen

• Sammutetuasi pyörösahasi alä koskaan pysäytä sahanteräa painamalla sitä sivuttaissuunnassa

• Alä koskaan käytä pikateräksesta tehtyä sahanteriä
• Alä kayta hionta- tai jyrsintälevyjä tämän koneen kanssa
• Alä koskaan työsta asbestipitoista ainetta (asbestia pidetään karsinogenisena)
  Noudata suojatoimenpiteita, jos tyossa saattaa syntya terveydelle vaarallista, palavaa tai rajahdsaltista polya (monia polyja pidetaan karsinogeenisina); kayta polynsuojanaamaria ja polyn-/lastunimua, jos se on liitettavissa
• Ää sahaa pieniä työkappaleita
• Poista kaikki steet sahauslinjan ylä- ja alapuolelta ennen sahausta
• Alä käytä sahaa paan yläpuolella

• Käytä ainoastaan sahauspöytä, jossa on kytkin, joka estää moottorin uudelleen käynnistymisen sähkökatkon jälkeen

• Käytä ainoastaan sahauspöytä, jossa on halkaisukiilaa

• Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitaan saatjai tai vaihdat tarviketta

Koneessa on kaksinkertainen eristys EN50144:n mukaan; maadoitusjohto ei ole tarpeellinen.

HUOLTO

Irrota aina kone virtalähteesti ennen huollon aloittamista.

SBM Group-koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käytämälla sitä oikealla ravallaa voit itsekin vaikuttaa koneen käytöikään.

Puhdista koneen ulkopinta saannollisesti pehmeallakankaalla. Parasta olisi puhdistaa se jokaisen kayttokerran jälleen. Pida koneen jaahdytsaukot puhtaina.

Jos lika on pinttynyt, voit kayttaa saippuavedellkostutettua kangaspalaa. Alä kuitenkaan kayta liuottimia kuten bensiini, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Konetta ei tarvitse voidella.

Jos koneen toiminnassa ilmenee hairio esim.jonkin osan kulumisen johdosta, ota yhteyttä lahimpaan SBM Group-jalleenmyyjaan.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan lautikkoon. Tämä pakkaus on mahdolisimman ympäristöystävällinen. Kierratä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group-jalleenmyyjallesi, joka huolehtii ympäristöystävällisestä jatehuollosta.
