KÄYTTÖOHJE 2cook Classic CADAC

• Tämä on taloudellinen kaasulaite, joka on suunniteltu optimaaliseen keittokokemukseen käyttämällä ympäristöystävällistä nestekaasua.

• Tämä laite on standardien EN484:2019 ja SANS 1539:2017 mukainen.

• Huomaa, että tämän käyttöohjeen kuvat ovat vain suuntaa antavia ja saattavat poiketa laitteestasi.

• Lue kaikki käyttöohjeet ja varoitukset huolellisesti ennen laitteen käyttöä.

• On tärkeää, että kaikki kaasuliitännät on kytketty oikein kaasuvuotojen estämiseksi.

• Älä käytä laitetta, jos se vuotaa, on vaurioitunut tai joka ei toimi kunnolla.

• Tätä laitetta saa käyttää vain hyväksytyn letkun ja säätimen kanssa. Ne eivät kuulu toimitukseen.

• Varmistu, että laitetta käytetään vain hyvin tuulettuvassa tilassa.

• Käsittele laitetta varovasti, älä tiputa sitä.

• Käytettäessä kattilaa pienin suositeltu halkaisija on 180 mm ja suurin 250mm.

• Kaasupullo on pidettävä pystyasennossa käytettäessä.

• Lue nämä käyttöohjeet huolellisesti ennen laitteen käyttöä.

2. Turvallisuusohjeet

Nämä ohjeet ovat turvallisuutesi vuoksi ja auttavat välttämään loukkaantumis- ja/tai vaurioriskiä. Kaikki takuut raukeavat, jos näitä ohjeita ei noudateta.

• Letku ja tiiviste on tarkistettava kulumisen tai vaurioiden varalta ennen jokaista käyttöä ja ennen kuin liität sen kaasusäiliöön.

• Jos liekki vetäytyy sisään (jos liekki vetäytyy ja syttyy polttimen tai Venturi-putken sisällä), katkaise välittömästi kaasun syöttö sulkemalla ensin kaasusäiliön venttiili ja sitten laitteen venttiili. Kun liekki on sammunut, poista säädin ja tarkista tiivisteen kunto. vaihda tiiviste, jos olet epävarma. Sytytä laite uudelleen. Jos liekki vetäytyy jatkuvasti, toimita tuote valtuutetulle CADAC-korjaamolle.

• Varmista, että laitetta käytetään etäällä syttyvistä materiaaleista. Pienimmät turvaetäisyydet ovat: Laitteen yläpuolella 1,2m. Takana ja sivuilla 0.6m (Kuva 2).

• Älä käytä laitetta, jos se vuotaa, on vaurioitunut tai joka ei toimi kunnolla.

• Varmista, että kaasusäiliö asennetaan tai vaihdetaan vain hyvin ilmastoidussa paikassa, mieluiten ulkona, kaukana kaikista sytytyslähteistä, kuten avotuli, pilottiliekit, sähkötulet ja etäällä muista ihmisistä.

• Pidä kaasusäiliöt poissa lämmöstä ja tulelta. Älä aseta liedelle tai muulle kuumalle pinnalle.

• Varmista, että koottu tuote on vakaa ja että se ei huoju.

• Älä jätä laitetta koskaan valvomatta sen ollessa sytytettynä.

• Jos laitteestasi on vuoto (kaasun haju), sulje heti kaasun syöttö sulkemalla ensin kaasusäiliön venttiili ja sitten laitteen venttiilit kiertämällä ne täysin myötäpäivään. Vie ne heti ulos hyvin ilmastoituun liekittömään tilaan, jossa vuodot voidaan tarkistaa ja pysäyttää.

• Tämä laite kuluttaa happea ja tarvitsee ilmanvaihtoa optimaalisen toiminnan ja lähellä olevien henkilöiden turvallisuuden varmistamiseksi.

• Huoneen ilmanvaihto on tärkeää laitteen tehokkaan toiminnan ja huoneessa olevien henkilöiden turvallisuuden kannalta.

• Huoneessa, jossa tätä laitetta käytetään, tulisi olla ikkuna tai ovi, joka voidaan avata kokonaan tai osittain avata käytön aikana. Jos huoneen tuuletusta varten ei ole ikkunaa tai ovea, turvallisuutesi vuoksi on asennettava lisäilmanvaihto.

• Jos haluat tarkistaa laitteesi vuotojen varalta, tee se ulkona. Älä yritä havaita vuotoja liekin avulla; käytä saippuavettä. Oikea tapa on levittää liitoksiin saippuavettä. Jos muodostuu kupla tai kuplia, on kaasuvuoto. Sammuta heti kaasun syöttö sulkemalla ensin kaasusäiliön venttiili ja sitten laitteen venttiili. Tarkista, että kaikki liitännät ovat oikein paikoillaan. Tarkista uudelleen saippuavedellä. Jos kaasuvuoto jatkuu, palauta tuote CADAC-jälleenmyyjälle tarkastusta / korjausta varten.

• Älä muuta laitetta. Älä käytä sitä mihinkään, johon sitä ei ole suunniteltu.

• Käytön aikana laitteen osat kuumenevat (etenkin poltin). Vältä koskettamasta kuumia osia paljain käsin. Käsineiden käyttöä suositellaan.

• Pidä pienet lapset aina kaukana laitteesta.

• Älä kierrä tai purista letkua.

• Älä siirrä laitetta sen ollessa toiminnassa.

• Älä käytä laitetta ilman, että kattilapidikkeet ovat paikoillaan ja oikein kohdistettuina.

• Sulje kaasupullo pääventtiilistä käytön jälkeen.

• Älä muuta laitetta, sillä tämä voi olla vaarallista. Kuva 2 Kuva 18080

HUOMAUTUS: Varmista, että kaikki suojapakkaukset ja muovi on poistettu laitteesta ennen käyttöä. Tätä laitetta voidaan käyttää hyväksytyn kaasuletkun ja painesäätimen kanssa (eivät kuulu toimitukseen). Liitä säädin kaasupulloon ennen laitteen käyttöä. Letkun pituuden on oltava vähintään 0.8m ja enintään 1,5m. Tarkista letkun kunto ja valmistuspäivämäärä ja vaihda tarvittaessa tai kun kansalliset määräykset sitä vaativat tai siinä on hauraita kohtia tai halkeamia. Älä kierrä tai purista letkua. Varmista, että letku on reititetty kauas niin, ettei se ole kosketuksissa pintojen kanssa, jotka voivat kuumentua käytön aikana. Varmista, että laitteen venttiilit ovat kiinni kääntämällä nupit täysin myötäpäivään vasteeseen asti. Avaa sylinterin kaasuventtiili ja testaa mahdolliset vuodot. Tarkista kaikki kaasuliitännät mahdollisten kaasuvuotojen varalta. Laitteesi on nyt käyttövalmis. I 3B/P (30), I 3+ (28-30/37) ja I 3B/P (37), laiteluokat: (DK, FI, NO, NL, SE, AT, DE, BE, ES, FR, IE, IT, PT, GB, CH) Työnnä hyväksytty letku venttiilin letkuliittimeen, kunnes se on kunnolla paikallaan. Kiinnitä toisessa päässä sopivaan matalapaineensäätimeen I3B/P(30) : 30 mbar butaani / propaani säädin. I3B/P(37) : 37 mbar butaani / Varmista jälleen, että letku on kunnolla paikoillaan. Käytetyn letkutyypin on oltava asiaa koskevan ENstandardin ja sijaintivaatimuksen mukainen. I3+(28-30/37) : 30 mbar butaani säädin tai 37 mbar propaani säädin. Varmista jälleen, että letku on kunnolla paikoillaan. Käytetyn letkutyypin on oltava asiaa koskevan EN standardin ja sijaintivaatimuksen mukainen. I 3B/P (50) laiteluokka: (AT, DE) I3B/P(50) : 50 mbar butaani säädin tai 50 mbar propaani säädin tai 50 mbar butaani/propaani sekoituksen säädin. Ruuvaa letku molemmissa päissä oikeilla kierreliittimillä venttiilin vasenkätiseen ¼ ”BSP kierteeseen. Kiinnitä sopiva 50 mbar matalapaineensäädin letkun toiseen päähän. Käytetyn letkukokoonpanon on oltava standardin DIN 4815 osan 2 tai vastaavan mukainen Käyttömaa BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK & SI

3B/P (50) Sallitut kaasut Butaani - G30 Propaani - G31 Butaani - G30, Propaani - G31 tai niiden sekoitus Gas Pressure 28-30mBar 37mBar 37mBar 28-30mBar (2.8kPa for South Africa) 50mBar Suutinnumero 0,71 0,71 0,71 0,62 Nimelliskulutus Butaani - 145,5 g/t per poltin (145,5 g/t x 2 = 291 g/t yhteensä) Butaani - 160 g/t per poltin (160 g/t x 2 = 320 g/t yhteensä) Butaani - 145,5 g/t per poltin (145,5 g/t x 2 = 291 g/t yhteensä) Butaani - 145,5 g/t per poltin (145,5 g/t x 2 = 291 g/t yhteensä) Nimellisteho 2 kW per poltin (2 kW x 2 = 4 kW yhteensä) 2,2 kW per poltin (2,2 kW x 2 = 4,4 kW yhteensä) 2 kW per poltin (2 kW x 2 = 4 kW yhteensä) 2 kW per poltin (2 kW x 2 = 4 kW yhteensä)

Laite on suunniteltu käytettäväksi keittoastioiden kanssa, joiden halkaisija on vähintään 180 mm ja enintään 250 mm. Älä siirrä kaasupulloa ja laitetta sytytyksen jälkeen ympäri, koska nesteytetty kaasu voi päästä laitteeseen kaasusylinteristä aiheuttaen leimahtamisia (suuret keltaiset liekit). Käytä laitetta aina tasaisella pinnalla kaasupullo pystyasennossa. Laitteen sytyttäminen käyttämällä piezo-sytytintä:

• Käännä säätönupit myötäpäivään ‘OFF’ -asentoon.

• Avaa kaasupullon hana.

• Paina laitteen säätönuppi alas ja pidä nuppi painettuna samalla kääntäen sitä vastapäivään ‘Sytytys’-asentoon. Tällöin polttimen tulisi syttyä. Toista tämä tarvittaessa useita kertoja sytyttääksesi liekin. Jos liekki ei syty, odota kolme minuuttia ja toista tämä menetelmä.

• Kun poltin on syttynyt, pidä säätönuppi painettuna muutama sekunta ja vapauta se sitten.

• Jos poltin ei pysy päällä, toista kohdat 3 ja 4. Säädä liekkiä kiertämällä säätönuppia ‘High/Low’ -asentojen välillä.

• Sammuttaaksesi liekin, sulje ensin kaasupullon hana ja kierrä sitten laitteen säätönuppi myötäpäivään ‘OFF’ -asentoon.

• Sulje aina kaasupullon venttiili käytön jälkeen. Tämä pidentää säätimen käyttöikää ja ehkäisee mahdollisia kaasuvuotoja, jos laitetta ei käytetä. Varoitus: Jos poltin ei syty 10 sekunnissa, käännä säätönuppi ‘OFF’-asentoon (myötäpäivään). Odota kolme minuuttia, ennen kuin yrität sytyttää uudestaan yllä kuvatusti.

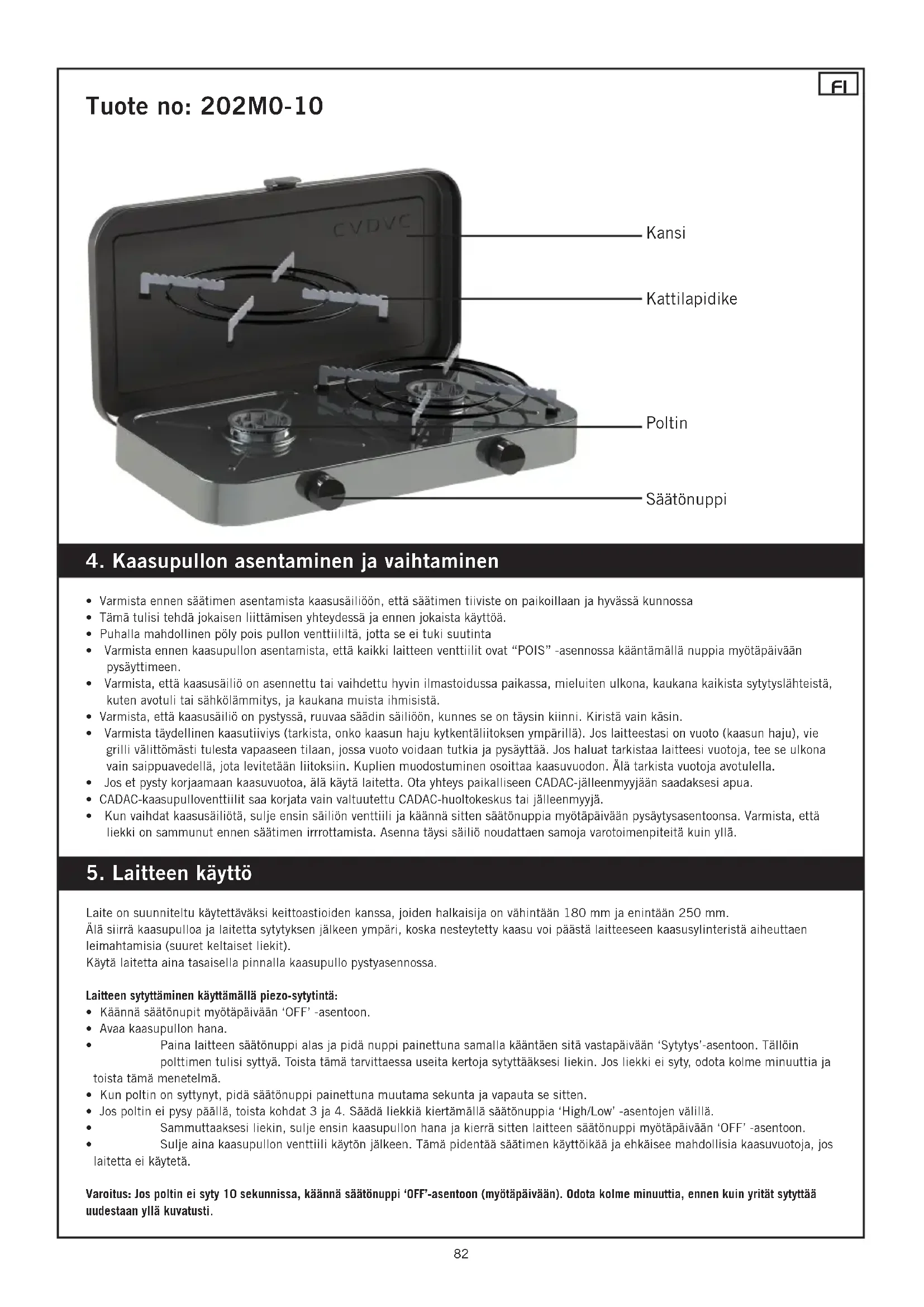

4. Kaasupullon asentaminen ja vaihtaminen

• Varmista ennen säätimen asentamista kaasusäiliöön, että säätimen tiiviste on paikoillaan ja hyvässä kunnossa

• Tämä tulisi tehdä jokaisen liittämisen yhteydessä ja ennen jokaista käyttöä.

• Puhalla mahdollinen pöly pois pullon venttiililtä, jotta se ei tuki suutinta

• Varmista ennen kaasupullon asentamista, että kaikki laitteen venttiilit ovat “POIS” -asennossa kääntämällä nuppia myötäpäivään pysäyttimeen.

• Varmista, että kaasusäiliö on asennettu tai vaihdettu hyvin ilmastoidussa paikassa, mieluiten ulkona, kaukana kaikista sytytyslähteistä, kuten avotuli tai sähkölämmitys, ja kaukana muista ihmisistä.

• Varmista, että kaasusäiliö on pystyssä, ruuvaa säädin säiliöön, kunnes se on täysin kiinni. Kiristä vain käsin.

• Varmista täydellinen kaasutiiviys (tarkista, onko kaasun haju kytkentäliitoksen ympärillä). Jos laitteestasi on vuoto (kaasun haju), vie grilli välittömästi tulesta vapaaseen tilaan, jossa vuoto voidaan tutkia ja pysäyttää. Jos haluat tarkistaa laitteesi vuotoja, tee se ulkona vain saippuavedellä, jota levitetään liitoksiin. Kuplien muodostuminen osoittaa kaasuvuodon. Älä tarkista vuotoja avotulella.

• Jos et pysty korjaamaan kaasuvuotoa, älä käytä laitetta. Ota yhteys paikalliseen CADAC-jälleenmyyjään saadaksesi apua.

• CADAC-kaasupulloventtiilit saa korjata vain valtuutettu CADAC-huoltokeskus tai jälleenmyyjä.

• Kun vaihdat kaasusäiliötä, sulje ensin säiliön venttiili ja käännä sitten säätönuppia myötäpäivään pysäytysasentoonsa. Varmista, että liekki on sammunut ennen säätimen irrrottamista. Asenna täysi säiliö noudattaen samoja varotoimenpiteitä kuin yllä.

• Normaali liekki on sininen ja siinä voi olla keltainen kärki. Jos liekki on täysin keltainen, voi olla, että suutin ei ole kunnolla paikoillaan. Kiristä suutinta uudelleen, jotta kaasutiiveys saadaan. Ylitäytetty kaasupullo voi myös aiheuttaa suuria keltaisia liekkejä. Säiliö tulisi palauttaa myyjälle tarkistettavaksi painon mukaan.

• Tarkista, että poltinputki on puhdas ja ettei siinä ole roskia.

• Jos liekin teho laskee tai kaasu ei syty, tarkista, että kaasupullossa on edelleen kaasua (ravista, jotta kuulet nesteytetyn kaasun aiheuttaman melun). Jos kaasua on vielä, suutin saattaa olla tukossa tai osittain tukossa.

• Jos epäilet tukkeutunutta suutinta, noudata yllä olevia ohjeita.

• Tarkista, onko kaasuputkessa tai ilmanottoaukoissa hämähäkinseittejä tai hyönteisten pesiä.

• Laite suositellaan puhdistettavaksi jokaisen käyttökerran jälkeen. Tämä pidentää laitteen käyttöikää.

• Kattilapidikkeet poistetaan nostamalla ne liesitasolta ja ne voidaan pestä pesuaineliuoksessa.

• Puhdista laitteen runko pyyhkimällä kostealla liinalla, lisää tarvittaessa pieni määrä pesuainetta.

• ÄLÄ UPOTA LAITETTA veteen, koska silloin pääsee vettä polttimen putkeen aiheuttaen laitteeseen toimintahäiriöitä.

• Älä käytä hankaavia puhdistusaineita tai hankausaineita, koska ne voivat vahingoittaa pintoja pysyvästi.

• Pidä polttimet puhtaina välttääksesi sytytysongelmia.

• Käytä harjaa polttimien puhdistuksessa.

• Hammasharjaa voidaan käyttää poltinputken puhdistamiseen, jos sen sisällä on likaa.

• Käsittele laitetta varoen. Älä pudota sitä.

• Odota käytön jälkeen, kunnes laite on jäähtynyt, irrota se kaasupullosta ja säilytä niitä viileässä, kuivassa paikassa. Varastoi kaasupullo hyvin ilmastoidussa paikassa.

• Laitetta kannattaa säilyttää esimerkiksi muovipussissa kun sitä ei käytetä, koska se ehkäisee lian ja hyönteisten pääsyn poltinputkiin, joka voisi aiheuttaa ongelmia kaasunvirtaukseen.

• Varoitus: Kaasupulloa, jota ei ole kytketty käytettäväksi, ei saa varastoida tämän tai muun laitteen läheisyydessä.

• Nestekaasupullot tulisi mieluiten varastoida ulkona, jos niitä ei käytetä.

6. Yleinen kunnossapito

Tämä laite ei vaadi määräaikaista huoltoa.

• On vaarallista käyttää laitetta, jossa on halkeillut tai puuttuva tiiviste ja/tai letku. Tarkasta sekä tiivisteet että letkut säännöllisesti ja vaihda ne, jos ne eivät ole kunnossa ennen laitteen käyttöä.

• Jos laite on ollut käytössä, se on kuuma. Anna sen jäähtyä kunnolla ennen mitään huoltotoimenpiteitä.

• Polttimissa on suuttimet oikean kaasumäärän säätämiseksi.

• Jos suuttimen reiät tukkeutuvat, liekki voi olla pieni tai se ei syty lainkaan.

• Älä yritä puhdistaa suutinta piikillä tai muulla vastaavalla, koska se voi vaurioittaa suutinreikää, joka voi tehdä laitteesta turvattoman. Tukkeutuneen suuttimen vaihtaminen

• Varmista, että kaasupullon ventiili on kiinni. Irrota sen jälkeen laite kaasupullosta.

• Poista kattilapidikkeet/paistolevyt laitteen rungosta.

• Käännä laite ylösalaisin ja irrota ruuvit, joilla poltin on kiinni rungossa.

• Nyt voit irrottaa polttimet laitteesta yläkautta turvallisesti.

• Kierrä tukkeutunut suutin venttiilistä irti sopivalla työkalulla ja korvaa se uudella suuttimella.

• Älä kiristä liikaa, koska se voi vaurioittaa suutinta. Tee yllä olevat toimenpiteet käänteisesti laitteen kokoamiseksi uudelleen.

• Älä käytä pihtejä suuttimeen, koska se voi vaurioittaa suutinta, mikä tekee siitä käyttökelvottoman tai mahdottoman poistaa. Laitteen sytyttäminen sytyttimellä:

• Sytyttääksesi polttimen tulitikulla tai sytyttimellä, sytytä ensin tikku tai sytytin, käännä sitten laitteen säätönuppia, avattuasi ensin kaasupullon hanan, vastapäivään. Sytytä laitteen polttimet.

• Säädä liekin voimakkuus halutulle tasolle säätönupilla kääntämällä nuppia myötäpäivään liekin pienentämiseksi ja vastapäivään suurentamiseksesi.

• Sytytä aina tulitikku tai sytytin ennen laitteen säätönupin kiertämistä.8484

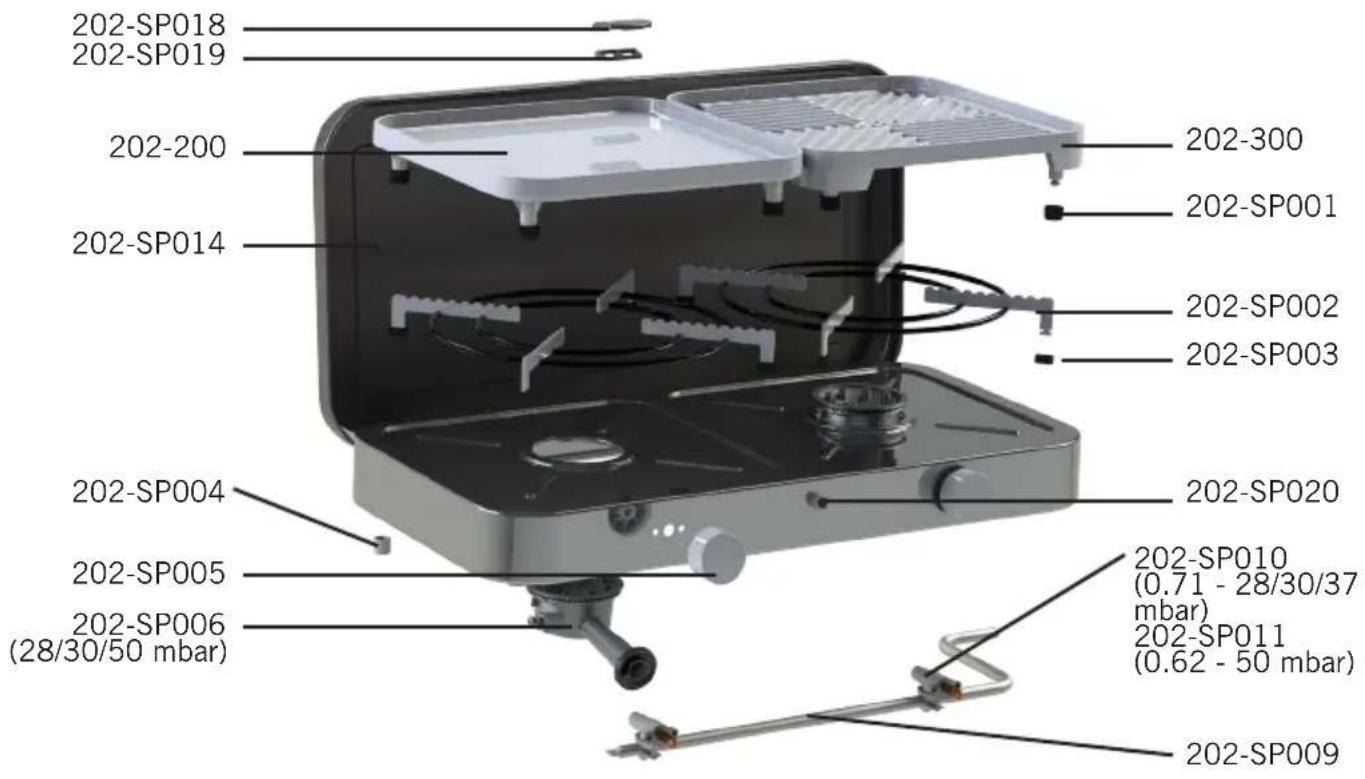

• Käytä aina aitoja CADAC-varaosia, koska ne on suunniteltu optimaalisen suorituskyvyn saavuttamiseksi.

11. Laitteen palauttaminen korjattavaksi tai huollettavaksi

• Älä muuta laitetta. Kaikki laitteeseen tehdyt muutokset voivat olla vaarallisia.

• Laitteeseen tehdyt muutokset mitätöivät CADAC-takuun.

• Jos et pysty korjaamaan vikaa noudattamalla näitä ohjeita, ota yhteyttä paikalliseen CADAC-jälleenmyyjään saadaksesi lisätietoja tuotteen palauttamisesta huoltoon.

CADAC (Pty) Ltd takaa täten tämän CADAC-kaasulaitteen ALKUPERÄISELLE OSTAJALLE kahdeksi vuodeksi materiaali- ja valmistusvirheitä vastaan ostopäivästä lukien seuraavasti: Venttiilit: 2 vuotta Muoviosat: Ei takuuta Pinnoitetut osat: 2 vuotta Valurautaosat: 2 vuotta Polttimet: 1 vuosi Takuu on voimassa vain, jos yksikkö on koottu ja sitä käytetään painettujen ohjeiden mukaisesti. CADAC saattaa vaatia kohtuullisia todisteita ostopäivästä. SIKSI OSTOKUITTI TAI -TOSITE ON SÄILYTETTÄVÄ. Tämä takuu rajoittuu sellaisten osien korjaamiseen tai vaihtamiseen, jotka osoittautuvat viallisiksi normaalissa käytössä sekä huollon ja tarkastuksen yhteydessä on osoitettu, että ne ovat viallisia. Ennen osien palauttamista, ota ensisijaisesti yhteyttä laitteen jälleenmyyjään tai toissijaisesti oppaassa mainittuun maahantuojaan. Jos CADAC vahvistaa vian ja hyväksyy vaatimuksen, CADAC korvaa tällaiset osat veloituksetta. CADAC palauttaa ostajat ostajalle rahti tai postimaksu maksettuna. Tämä rajoitettu takuu ei kata virheitä tai toimintavaikeuksia, jotka johtuvat onnettomuuksista, väärinkäytöstä, laitteen muuttamisesta, vandalismista, virheellisestä asennuksesta tai virheellisestä ylläpidosta tai huollosta tai tavanomaisen ja ylläpidon suorittamatta jättämisestä, mukaan lukien, mutta rajoittamatta vahinkoja, jotka aiheutuvat hyönteisistä poltinputkissa, kuten manittu tässä käyttöohjeessa. Rajoitettu takuu ei kata vaikeiden sääolojen, kuten rakeista, hurrikaanista, maanjäristyksistä tai tornadoista johtuvaa laitteen huonontumista tai vaurioita, joko suoraan tai ilmakehässä kemikaaleille altistumisesta. Muita nimenomaisia takuita ei ole, paitsi tässä esitetyllä tavalla. Kaikki sovellettavat myytävyyttä ja kuntoa koskevat sisältyvät takuut ovat voimassa vain tämän nimenomaisen kirjallisen rajoitetun takuun voimassaoloajan. Jotkut alueet eivät salli takuun keston rajoittamista, joten tämä rajoitus ei välttämättä koske sinua. CADAC ei ole vastuussa mistään erityisistä, epäsuorista tai välillisistä vahingoista. Jotkut alueet eivät salli satunnaisten tai välillisten vaurioiden poissulkemista tai rajoittamista. Tämä rajoitus tai poissulkeminen ei välttämättä koske sinua. CADAC ei valtuuta ketään henkilöä tai yritystä ottamaan sille mitään velvoitteita tai vastuuta, joka liittyy laitteidensa myyntiin, asennukseen, käyttöön, käytöstä poistamiseen, palauttamiseen tai korvaamiseen; eivätkä sellaiset esitykset sido CADACia. Tämä takuu koskee vain vähittäismyynnissä myytäviä tuotteita. Nauti ja varmista CADAC-tuotteesi pitkäikäisyys, katso käyttöoppaan puhdistus- ja huolto-osa kiinnittäen erityistä huomiota ruostumattoman teräksen hoitoon.8686
