T250028TC - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Merkki	TP-Link
Malli	T250028TC
Tuotetyyppi	Verkkokytkin (Ethernet-kytkin)
Mitat (L x S x K)	Noin 440 x 180 x 44 mm (1U teline)
Paino	Noin 2,3 kg
Virransyöttö	100-240 V AC, 50/60 Hz
Sähkönkulutus	Enintään 15 W (arvio)
RJ45-porttien määrä	24 porttia 10/100/1000 Mbps
SFP-paikat	4 Gigabit SFP -paikkaa
Konsoliportti	Kyllä, CLI-hallintaa varten
Hallinta	Web-käyttöliittymä, CLI, Easy Smart Switch -työkalu
VLAN	IEEE 802.1Q, jopa 256 VLANia
Palvelun laatu (QoS)	Priorisointi portin, 802.1p, DSCP
Linkkien aggregointi	LACP, jopa 8 ryhmää
Spanning Tree	STP, RSTP, MSTP
IGMP Snooping	Kyllä, multicast-virtoja varten
Asennus	Pöydällä (kumijalat) tai telineessä (mukana tulevat kiinnikkeet)
Huolto ja puhdistus	Irrota ennen puhdistusta, käytä kuivaa pehmeää liinaa
Turvallisuus	Älä pura, älä altista vedelle, irrota virtajohto täydellistä katkaisua varten
Takuu	Rajoitettu TP-Link-takuu, voimassa pakkauksessa ilmoitetun ajan
Varaosat ja korjattavuus	Ota yhteys TP-Linkin tukeen, purkamista ei suositella

Usein kysytyt kysymykset - T250028TC TP-LINK

Kuinka kytkin asennetaan pöydälle?

Aseta kytkin tasaiselle ja tukevalle alustalle. Poista kumijalkojen liimasuojat, liimaa ne laitteen neljään kulmaan.

Kuinka kytkin asennetaan telineeseen?

Kiinnitä asennuskulmat kytkimen molemmille puolille mukana tulevilla ruuveilla. Kiinnitä kytkin telineeseen sopivilla pulteilla (eivät sisälly toimitukseen).

Kuinka pääsen kytkimen hallintaliittymään?

Aseta tietokoneesi IP-osoitteeksi 192.168.0.x (aliverkkomaski 255.255.255.0). Avaa selain ja siirry osoitteeseen http://192.168.0.1. Kirjaudu sisään tunnuksilla admin / admin.

Kuinka kytkin palautetaan tehdasasetuksiin?

Paina Reset-painiketta (edessä tai takana) paperiliittimellä noin 10 sekuntia, kunnes merkkivalot vilkkuvat.

Mikä on kytkimen oletus-IP-osoite?

Oletus-IP-osoite on 192.168.0.1 ja aliverkkomaski 255.255.255.0.

Kuinka kytkin yhdistetään tietokoneeseen konsoliportin kautta?

Käytä mukana toimitettua konsolikaapelia konsoliportin ja tietokoneen välillä. Pääset sen jälkeen komentoriviliittymään (CLI).

Tukeeko kytkin SFP-moduuleja?

Kyllä, SFP-paikat mahdollistavat Gigabit SFP -moduulien käytön valokuitu- tai kupariyhteyksiä varten.

Kuinka virta katkaistaan, kun kytkintä ei ole?

Irrota virtajohto pistorasiasta. Varmista, että pistorasia on helposti saatavilla.

Mitä tehdä, jos kokoonpanossa on ongelmia?

Katso täydellinen käyttöohje verkkosivuiltamme. Voit myös käyttää Easy Smart Switch -työkalua yksinkertaistettuun kokoonpanoon.

Mikä on tämän kytkimen takuu?

TP-Link tarjoaa rajoitetun takuun laitteistovikoja vastaan, voimassa pakkauksessa ilmoitetun ajan ostopäivästä alkaen.

KÄYTTÖOHJE T250028TC TP-LINK

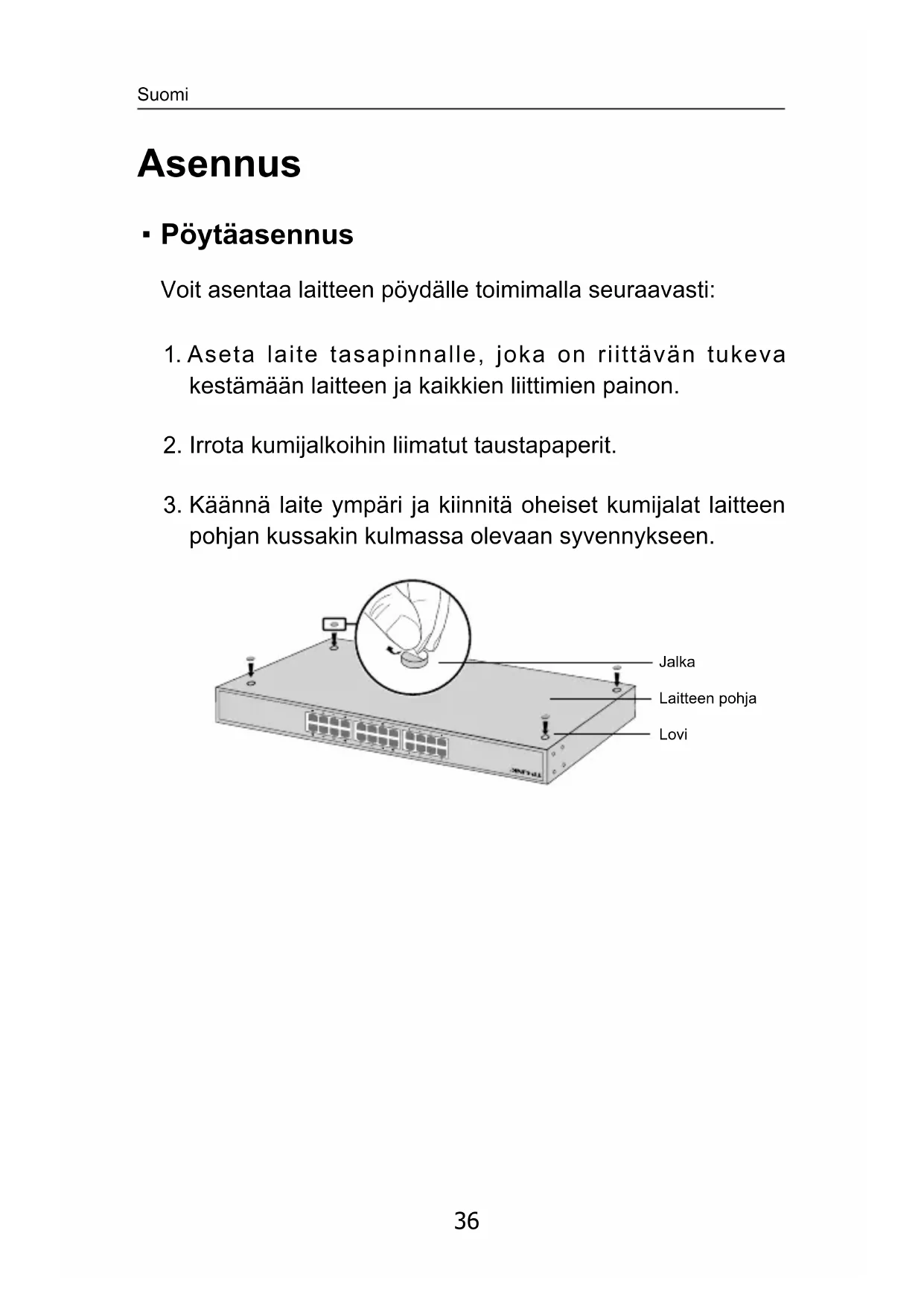

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.

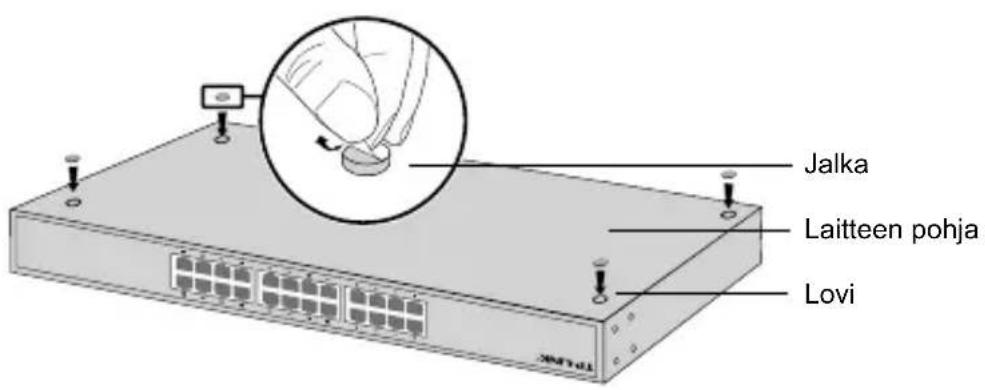

3. Käannä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuultoimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduulin. Jos SFP-lähetinvastaanotin on asennettupaikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytösta, eikä sitä voi käytää.

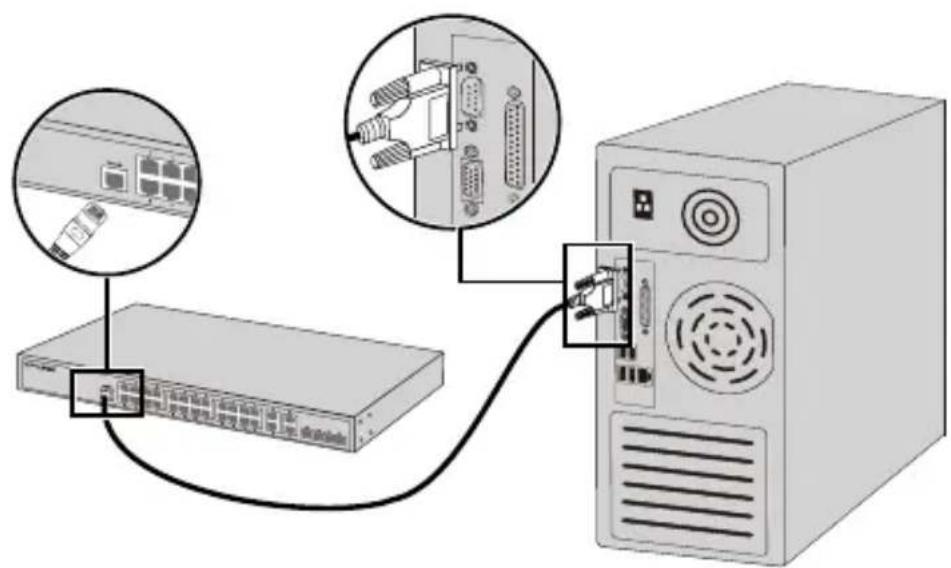

Konsoliportti

Jos kytkimessä on konsoliviortti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Virta paallä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Konfigurointi

- Konfiguroi kytkin GUI:IIa

1. Määrität PC:n IP-osoite samaan aliverkloon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero valillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-nappäintä.
3. Kirjoita admin pienin kirjaimin sekä käytäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:IIä. Tästa on tāsmällisemmät ohjeet CLI:n käytöoppaassa.

• Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet) Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoakeskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttooppaassa.

Installatie

- Desktop installment

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, tãysin bois pälä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotetty laite on kuitenkin kävttövalmis.
• Älä avaa tata tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajannitteelle ja muille vaaratekijöille. Sinetöidyn componentin tai tuotteen avaaminen mitäöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tātä tuotetta lahellä yetta.

TP-LINK rajoitetti tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJA LAILLISIA OIKEUKSIA, JA HÄNELLA VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINA MÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, etta TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisälla materiaali- eikä valmistusvirheitä normalaissa, TP-LINK: in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärästä lukien, jona loppukäytäjä sen alun perin hankki.
