| Marca | TP-Link |
| Modelo | T250028TC |
| Tipo de produto | Switch de rede (Switch Ethernet) |
| Dimensões (L x P x H) | Aproximadamente 440 x 180 x 44 mm (1U rack) |
| Peso | Aproximadamente 2,3 kg |
| Alimentação | 100-240 V CA, 50/60 Hz |
| Consumo de energia | Máx. 15 W (estimativa) |
| Número de portas RJ45 | 24 portas 10/100/1000 Mbps |
| Slots SFP | 4 slots Gigabit SFP |
| Porta console | Sim, para gerenciamento CLI |
| Gerenciamento | Interface web, CLI, utilitário Easy Smart Switch |
| VLAN | IEEE 802.1Q, até 256 VLANs |
| Qualidade de serviço (QoS) | Priorização por porta, 802.1p, DSCP |
| Agregação de links | LACP, até 8 grupos |
| Spanning Tree | STP, RSTP, MSTP |
| IGMP Snooping | Sim, para fluxo multicast |
| Instalação | Sobre mesa (pés de borracha) ou em rack (suportes fornecidos) |
| Manutenção e limpeza | Desconectar antes de limpar, usar pano seco e macio |
| Segurança | Não desmontar, não expor à água, desconectar para corte total |
| Garantia | Limitada TP-Link, duração indicada na embalagem |
| Peças sobressalentes e reparabilidade | Consultar o suporte TP-Link, desmontagem não recomendada |
Perguntas frequentes - T250028TC TP-LINK
Perguntas dos utilizadores sobre T250028TC TP-LINK
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Interruptor em formato PDF gratuitamente! Encontre o seu manual T250028TC - TP-LINK e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. T250028TC da marca TP-LINK.
MANUAL DE UTILIZADOR T250028TC TP-LINK

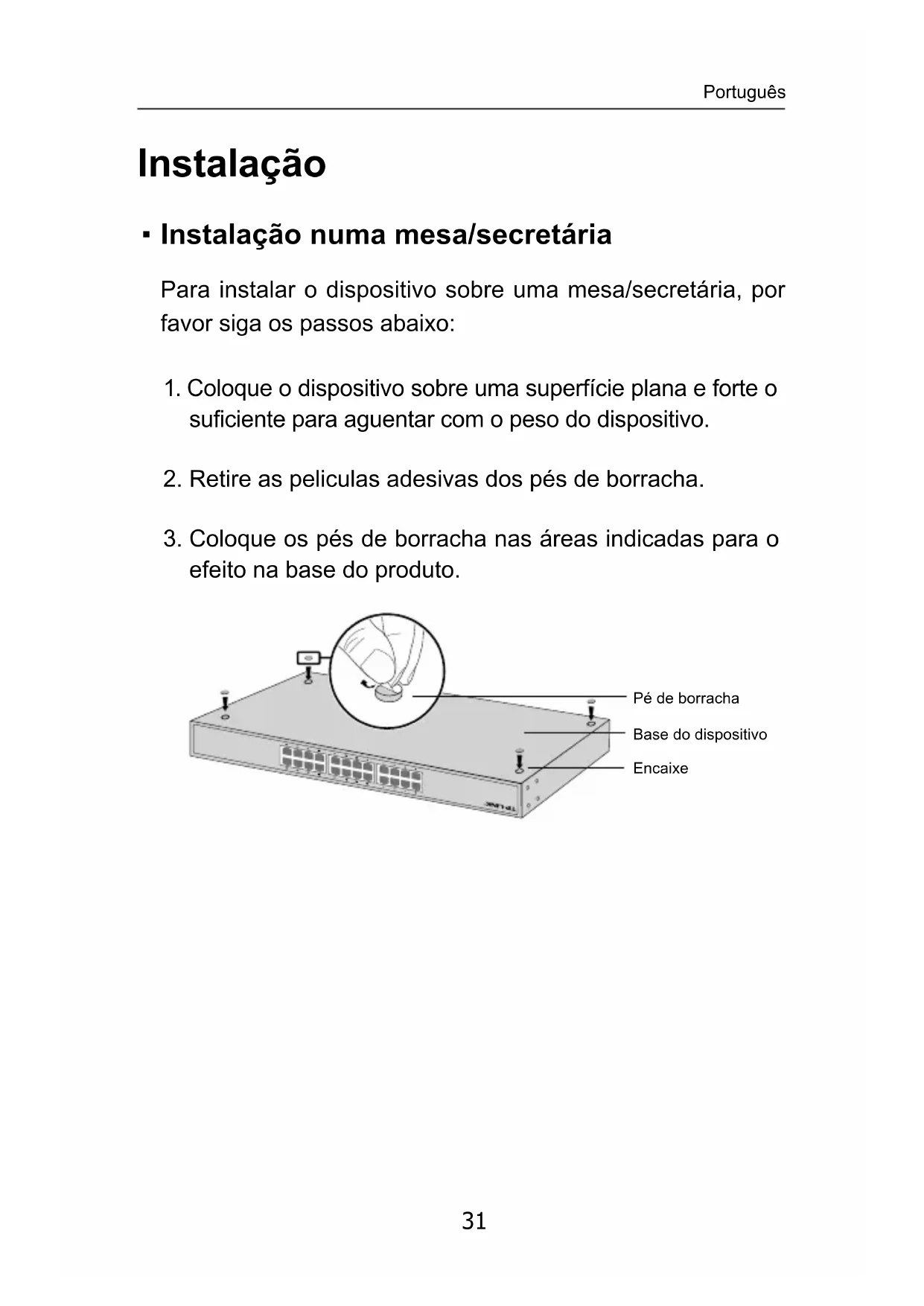

- Instalação numa mesa/secretária
Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:
- Coloque o dispositivo sobre uma superficie plana e forte o suficiente para(agendar com o peso do dispositivo).
- Retire as celliculas adesivas dos pés de borracha.
- Coloque os pés de borracha nas areas indicadas para oefeito na base do produits.

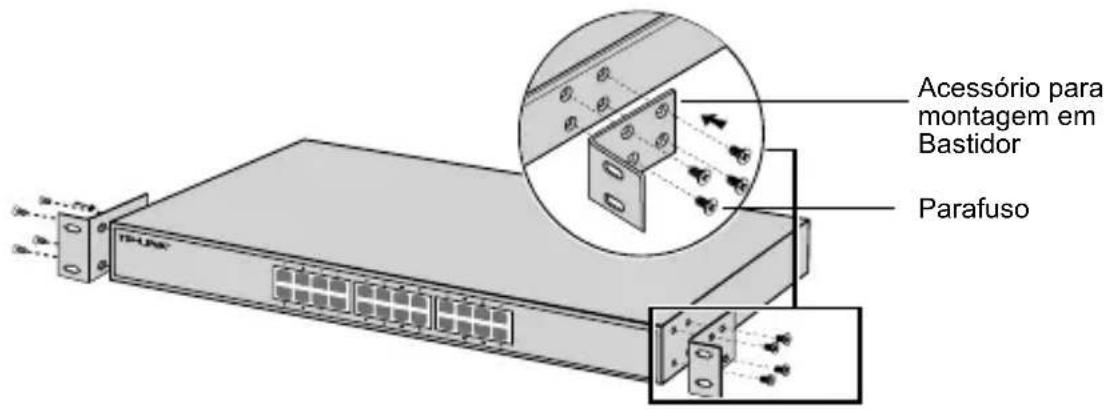

- Instalação em Bastidor
Se o seu disposito for tornecido com acessórios para montagem em Bastidor poderá instalar o seu produits num bastidor. Siga as instruções abaixo:
- Verifique a estabilitadade do Bastidor.
- Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.
- Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o disposítivo.
Ligação
- Porta Ethernet
Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.
- Porta SFP
Nos Switches com portas SFP poderão ser instalados moleculos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.
- Porta de Consola
Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.
- Ligar
Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numatatomadaétrica.
Configuração
- Configurar o Switch via Interface grafica
- Configure um endereço IP no seu PC na mesma subrede da interface de gestão do seu Router. O endereço IP deve ser no segunte这对于: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
- Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
- Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
- Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.
- Configurar o Switch utilizing a Linha de Comandos (apenas para Switches Smart e Switches com gestão)
Poderá,iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.
- Configurar o Switch via'utilário de Configuração (Apenas para Switches da红线 Easy Smart)
Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para maiis informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.
Asennus
Pöytäasennus
Informação de Segurarca
- Quando um produto possui um botão on/off (ligado/desligado), está é uma das formas de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
- Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
- Não utilize este produit na proximidade de água.
Garantia Limitada de Produto TP-LINK
Apenas para Produtos da Marca TP-LINK.
ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).
ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.
A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de
acordo com as orientações fornecidas pela TP-LINK, por um periodo definido pelo do service de apoio local a partir da data de compra pelo'utilizar o final.
