T250028TC - Interruttore TP-LINK - Manuale utente e istruzioni gratuiti

Marca	TP-Link
Modello	T250028TC
Tipo di prodotto	Switch di rete (Switch Ethernet)
Dimensioni (L x P x A)	Circa 440 x 180 x 44 mm (1U rack)
Peso	Circa 2,3 kg
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	Max. 15 W (stima)
Numero di porte RJ45	24 porte 10/100/1000 Mbps
Slot SFP	4 slot Gigabit SFP
Porta console	Sì, per gestione CLI
Gestione	Interfaccia web, CLI, utility Easy Smart Switch
VLAN	IEEE 802.1Q, fino a 256 VLAN
Qualità del servizio (QoS)	Priorizzazione per porta, 802.1p, DSCP
Aggregazione dei collegamenti	LACP, fino a 8 gruppi
Spanning Tree	STP, RSTP, MSTP
IGMP Snooping	Sì, per flussi multicast
Installazione	Su scrivania (piedini in gomma) o su rack (staffa fornita)
Manutenzione e pulizia	Scollegare prima della pulizia, usare un panno asciutto e morbido
Sicurezza	Non smontare, non esporre all'acqua, scollegare per interruzione totale
Garanzia	Limitata TP-Link, durata indicata sulla confezione
Parti di ricambio e riparabilità	Consultare il supporto TP-Link, smontaggio non raccomandato

Domande frequenti - T250028TC TP-LINK

Come installare lo switch su una scrivania?

Posizionare lo switch su una superficie piana e resistente. Rimuovere le protezioni degli adesivi dei piedini in gomma forniti, quindi incollarli ai quattro angoli del dispositivo.

Come installare lo switch in un rack?

Fissare le staffe di montaggio su ciascun lato dello switch utilizzando le viti fornite. Successivamente, utilizzare bulloni adatti (non forniti) per fissare lo switch al rack.

Come accedere all'interfaccia di gestione dello switch?

Imposta l'indirizzo IP del tuo computer su 192.168.0.x (maschera 255.255.255.0). Apri un browser e vai su http://192.168.0.1. Accedi con le credenziali admin / admin.

Come ripristinare lo switch alle impostazioni di fabbrica?

Premere il pulsante Reset (situato sul pannello anteriore o posteriore) con una graffetta per circa 10 secondi finché i LED lampeggiano.

Qual è l'indirizzo IP predefinito dello switch?

L'indirizzo IP predefinito è 192.168.0.1 con una maschera di sottorete 255.255.255.0.

Come collegare lo switch a un computer tramite la porta console?

Utilizzare il cavo console fornito per collegare la porta console dello switch al computer. Sarà quindi possibile accedere all'interfaccia a riga di comando (CLI).

Lo switch supporta i moduli SFP?

Sì, gli slot SFP consentono di collegare moduli SFP Gigabit per collegamenti in fibra ottica o rame.

Come interrompere l'alimentazione in assenza di interruttore?

Scollegare il cavo di alimentazione dalla presa elettrica. Assicurarsi che la presa rimanga accessibile.

Cosa fare in caso di problemi di configurazione?

Consultare la guida utente completa scaricabile dal nostro sito. È inoltre possibile utilizzare l'utility Easy Smart Switch per una configurazione semplificata.

Qual è la garanzia di questo switch?

TP-Link offre una garanzia limitata contro i difetti materiali, valida per la durata indicata sulla confezione del prodotto a partire dalla data di acquisto.

MANUALE UTENTE T250028TC TP-LINK

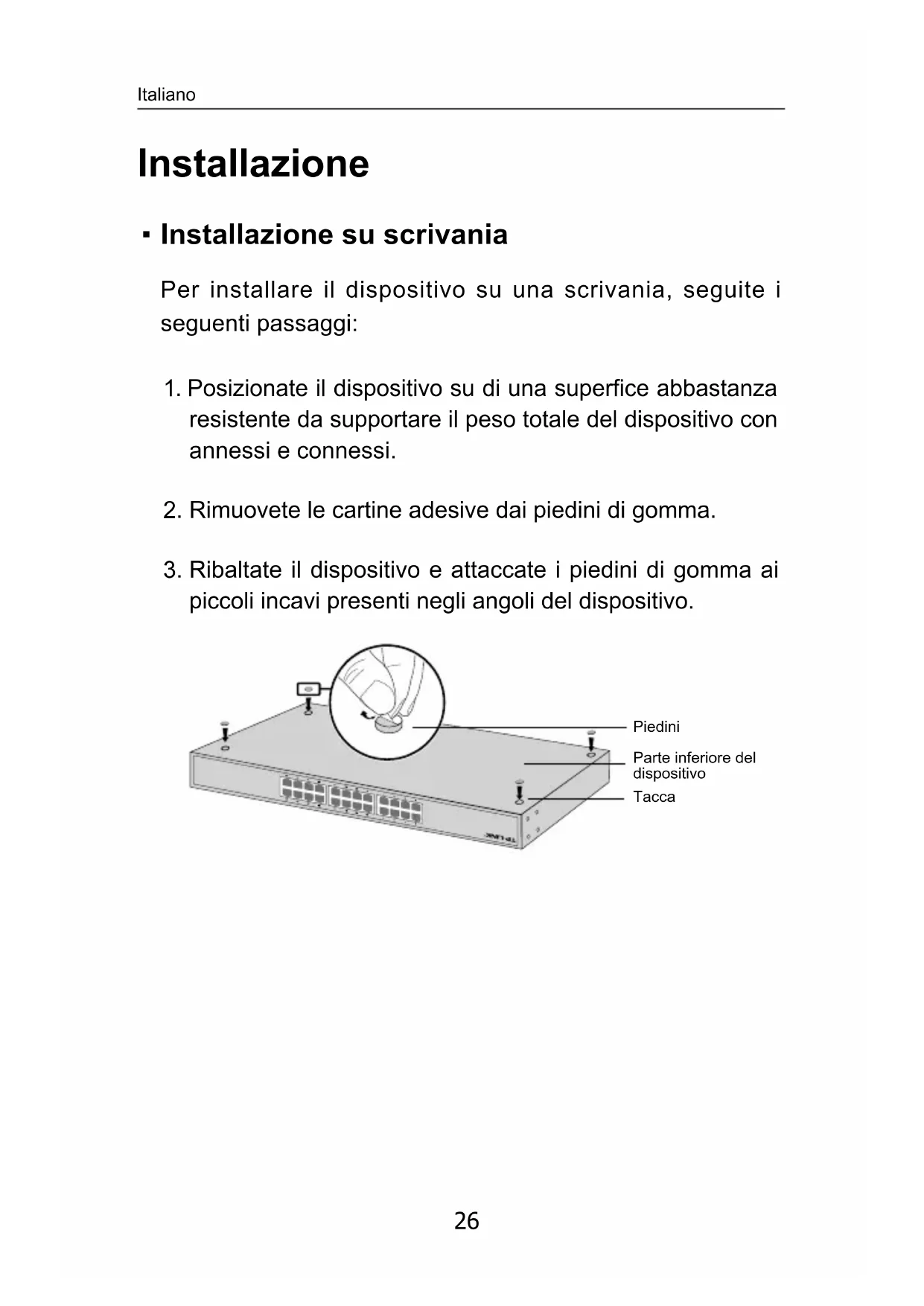

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate,tramite le relative viti,le staffe per il montaggio a rack su agli lato del dispositivo.

1. Dopo che sono state montate le staffe sul disposativo, usate及其他 viti (non incluse) per installare il disposativo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

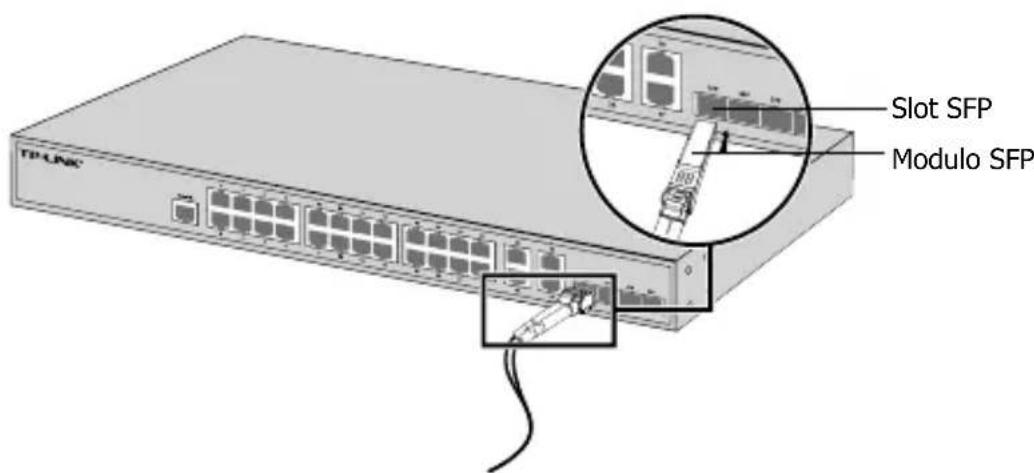

- Slot SFP

Per gli switch con slot SFP, potete insertire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non può essere utilizzata.

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

Configurazione

- Configure lo Switch usingla GUI

1. Impostate l'indirizzo IP del vosto computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quando premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) comeUsername e Password di default, quando fateciesul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure lo Switch usingla CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per averere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usingla Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per averestruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalacao

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzato il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in quello caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispecttiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.
