Varumärke	TP-Link
Modell	T250028TC
Produkttyp	Nätverksväxel (Ethernet-switch)
Mått (B x D x H)	Cirka 440 x 180 x 44 mm (1U rack)
Vikt	Cirka 2,3 kg
Strömförsörjning	100-240 V AC, 50/60 Hz
Strömförbrukning	Max 15 W (uppskattning)
Antal RJ45-portar	24 portar 10/100/1000 Mbps
SFP-platser	4 Gigabit SFP-platser
Konsolport	Ja, för CLI-hantering
Hantering	Webbgränssnitt, CLI, Easy Smart Switch-verktyg
VLAN	IEEE 802.1Q, upp till 256 VLAN
Tjänstekvalitet (QoS)	Prioritering per port, 802.1p, DSCP
Länkaggregering	LACP, upp till 8 grupper
Spanning Tree	STP, RSTP, MSTP
IGMP Snooping	Ja, för multicast-trafik
Installation	På skrivbord (gummifötter) eller i rack (medföljande fästen)
Underhåll och rengöring	Koppla bort före rengöring, använd en torr, mjuk trasa
Säkerhet	Montera inte isär, exponera inte för vatten, koppla bort för total avstängning
Garanti	Begränsad TP-Link, varaktighet anges på förpackningen
Reservdelar och reparerbarhet	Kontakta TP-Link support, demontering rekommenderas inte

Vanliga frågor - T250028TC TP-LINK

Hur installerar jag växeln på ett skrivbord?

Placera switchen på en plan och stabil yta. Ta bort skyddsfolien från de medföljande gummifötternas klister, fäst dem sedan på enhetens fyra hörn.

Hur installerar jag växeln i ett rack?

Fäst monteringsvinklarna på varje sida av switchen med de medföljande skruvarna. Använd sedan lämpliga bultar (medföljer inte) för att fästa switchen i racket.

Hur kommer jag åt växelns hanteringsgränssnitt?

Ställ in din dators IP-adress till 192.168.0.x (nätmask 255.255.255.0). Öppna en webbläsare och gå till http://192.168.0.1. Logga in med användarnamn admin och lösenord admin.

Hur återställer jag växeln till fabriksinställningar?

Tryck på Reset-knappen (placerad på fram- eller bakpanelen) med ett gem i cirka 10 sekunder tills lamporna blinkar.

Vad är växelns standard-IP-adress?

Standard-IP-adressen är 192.168.0.1 med nätmask 255.255.255.0.

Hur ansluter jag växeln till en dator via konsolporten?

Använd den medföljande konsolkabeln för att ansluta switchens konsolport till din dator. Du kan sedan komma åt kommandoradsgränssnittet (CLI).

Stöder växeln SFP-moduler?

Ja, SFP-platserna gör det möjligt att ansluta Gigabit SFP-moduler för fiberoptiska eller kopparbaserade anslutningar.

Hur stänger jag av strömmen om det inte finns någon strömbrytare?

Koppla bort strömkabeln från eluttaget. Se till att uttaget är lättåtkomligt.

Vad gör jag om jag har konfigurationsproblem?

Se den fullständiga användarhandboken som kan laddas ner från vår webbplats. Du kan också använda Easy Smart Switch-verktyget för förenklad konfiguration.

Vilken garanti har denna växel?

TP-Link erbjuder en begränsad garanti mot materialfel, giltig under den tid som anges på produktförpackningen från inköpsdatum.

BRUKSANVISNING T250028TC TP-LINK

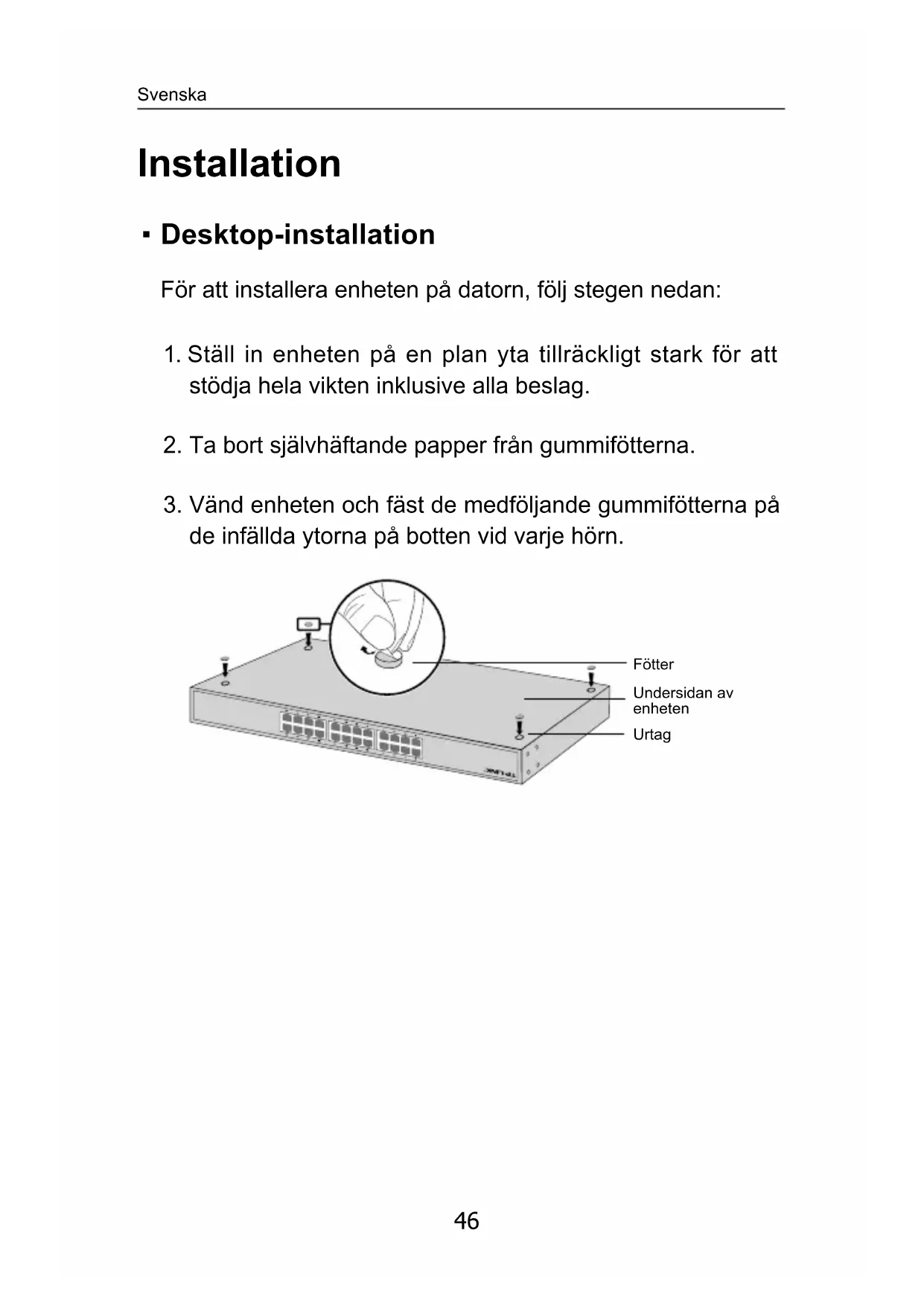

För att installerera encheten på datorn, följ stegen nedan:

1. Ställ in,enhetenpàn en plan yta tillrackligt starkfor att stödja hela vikten inklusive alla beslag.
2. Ta bort självaftande papper fran gummifötterna.
3. Vänd,enheten och faspf de medfoljande gummifotterna pa de infällda ytorna pa botten vid varje horn.

- Rackinstallation

For att installerera encheten i ett rack, folj instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.
2. Fäst de medfoljande rackmonteringsfästena på vardera sidan av,enheten med medfoljande skruvar.

1. After att konsolerna ar fästade i encheten använd lámpliga skruvar (medfoljer ej) for att lasa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av overgangen till datorn med RJ45-kabel som foljande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver ar installeradi ett spär och har en giltig länk på porten,kommen den associerade RJ45-port att inaktiveras och kan inte användas.

Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI für att administrera switchen.

- Ström på

Anslut honkontakten av den medfoljande natsladden i eluttaget på encheten, och han-kontakten i ett eluttag.

Konfiguration

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen ar 192.168.0.x ("x" ar vilket tal som helst frü n 2 till 254); natmasken ar 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som ar standard användarnamn och losenord, böda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast für smarta switchar och kontROLLERade switchar)

Du kan logga in till switchen och få Åtkomst till CLI För att adminsitrera switchen. För detailjerade instruktioner om hur man:gör detta,ḥänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast für Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detailjerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

For à installere encheten på skrivebordet, følger du trinnene nedenfor:

• Om en produit har en strömbrytare (power on/off) är det att av satten att stänga av produits. Produktter som inte har strömbrytare kan enbart stängas av genom att koppla是从 produit eller natadaptern From strömkällan. Den frankopplade encheten ska fortssätta vara driftsklar.
• Försök inte öppnaprodukten eller utföra service på den, det kan utsätta dig für farlig spanning aller andra risker. Att öppna en förluten component aller produit upphäver garantin. Kontakta oss für service.
• Använd inteprodukten nara vatten.

TP-LINK begränsad Produktgaranti

Enbart forprodukter av market TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÁN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER AR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av market TP-LINK i sin originalforpackning mot defekter i material eller sammansattning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhällsservice baserat från ursprungliga inköpsdatumet for slutanvändaren.
