T250028TC - Interruptor TP-LINK - Manual de uso y guía de instrucciones gratis

Marca	TP-Link
Modelo	T250028TC
Tipo de producto	Conmutador de red (Switch Ethernet)
Dimensiones (L x P x A)	Aproximadamente 440 x 180 x 44 mm (1U rack)
Peso	Aproximadamente 2,3 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	Máx. 15 W (estimación)
Número de puertos RJ45	24 puertos 10/100/1000 Mbps
Ranuras SFP	4 ranuras Gigabit SFP
Puerto consola	Sí, para gestión CLI
Gestión	Interfaz web, CLI, utilidad Easy Smart Switch
VLAN	IEEE 802.1Q, hasta 256 VLAN
Calidad de servicio (QoS)	Priorización por puerto, 802.1p, DSCP
Agregación de enlaces	LACP, hasta 8 grupos
Spanning Tree	STP, RSTP, MSTP
IGMP Snooping	Sí, para flujo multicast
Instalación	Sobre escritorio (patas de goma) o en rack (soportes incluidos)
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco y suave
Seguridad	No desmontar, no exponer al agua, desconectar para corte total
Garantía	Limitada TP-Link, duración indicada en el embalaje
Piezas de repuesto y reparabilidad	Consultar el soporte TP-Link, desmontaje no recomendado

Preguntas frecuentes - T250028TC TP-LINK

¿Cómo instalar el conmutador en un escritorio?

Coloque el switch sobre una superficie plana y resistente. Retire las protecciones de los adhesivos de las patas de goma suministradas, luego péguelas en las cuatro esquinas del dispositivo.

¿Cómo instalar el conmutador en un rack?

Fije los soportes de montaje a cada lado del switch con los tornillos suministrados. Luego, use pernos adecuados (no suministrados) para fijar el switch al rack.

¿Cómo acceder a la interfaz de gestión del conmutador?

Configure la dirección IP de su computadora en 192.168.0.x (máscara 255.255.255.0). Abra un navegador y vaya a http://192.168.0.1. Inicie sesión con las credenciales admin / admin.

¿Cómo restablecer el conmutador a los ajustes de fábrica?

Presione el botón Reset (ubicado en el panel frontal o trasero) con un clip durante aproximadamente 10 segundos hasta que los indicadores parpadeen.

¿Cuál es la dirección IP predeterminada del conmutador?

La dirección IP predeterminada es 192.168.0.1 con una máscara de subred 255.255.255.0.

¿Cómo conectar el conmutador a una computadora a través del puerto consola?

Use el cable de consola suministrado para conectar el puerto consola del switch a su computadora. Luego podrá acceder a la interfaz de línea de comandos (CLI).

¿El conmutador admite módulos SFP?

Sí, las ranuras SFP permiten conectar módulos SFP Gigabit para enlaces de fibra óptica o cobre.

¿Cómo cortar la alimentación en ausencia de interruptor?

Desconecte el cable de alimentación de la toma eléctrica. Asegúrese de que la toma permanezca accesible.

¿Qué hacer en caso de problema de configuración?

Consulte la guía de uso completa descargable en nuestro sitio. También puede usar la utilidad Easy Smart Switch para una configuración simplificada.

¿Cuál es la garantía de este conmutador?

TP-Link ofrece una garantía limitada contra defectos de hardware, válida por la duración indicada en el embalaje del producto a partir de la fecha de compra.

MANUAL DE USUARIO T250028TC TP-LINK

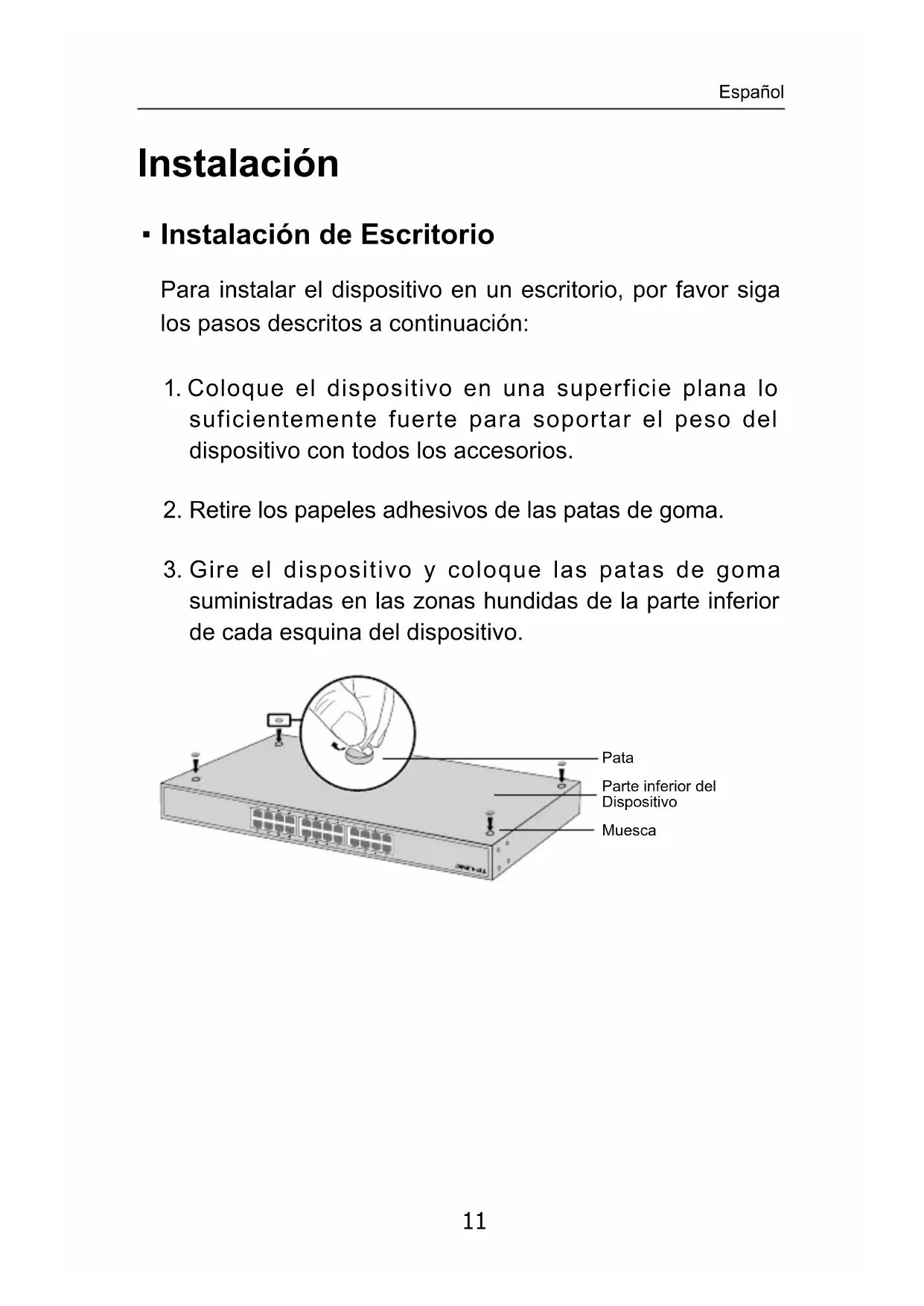

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor sigallos pasos descriritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.

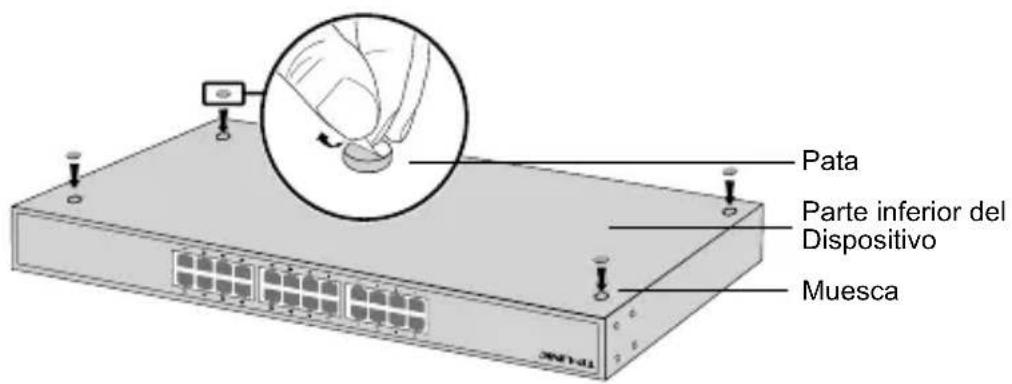

3. Gire el dispositivo y Coloque las patas de goma suministradas en las zonas=hundidas de la parte inferior de cada equna del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada bajo del dispositalo con los tornillos proportionados.

1. Después de unir los soportes con el dispositivo, utiliselos tornillosADECUADOS (no incluidos) para fazer los soportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordinador con un cable RJ45 como muestra la?sigaute figura.

- Puerto SFP

Para switches con puertos SFP, puede conectar un puerto SFP a un modulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitar y noURTAR serutilrado.

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordinador mediante cable de consola. Después peutearcel CLI para gestionar el switch.

- Encender

Conecte el conductor hembra del cable de alimentacion proportionado dentro del enchufe del dispositivo, y el conductor macho en un enchufe de corriente.

Configuración

- Configurar el Switch Utilizando el Interfaz de Gestion de Nombre (GUI)

1. Configure la direccion IP de su PC en la misma subred que el switch. LA direccion IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y writes a direccion de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Nombre y Contrasena por defecto, también en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, pourrait configurar el switch en la頁ina de gestion.

- Configurar el Switch Utilizando el Interfaz de Linea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para encontrar las instrucciones detalladas de como hacer este, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utiliser la Utilidad de Configuración Easy Smart para gestionar deforma centralizada todas las redes de los Switches Easy Smart. Para Obtener instrucciones detalladas de como hacer este, por favor revise la Guía de Usuario de la Utilidad.

Eykataσtaση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituya uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el únicamente de apagarlos consiste en desconectar el producto o el adaptorder de corriente del enchufe de alimentación. El dispositivo deben permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que pueda quedar expuesto a un peligro por alto voltaje u othero tipo de riesgos. La aperture de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilise este producto cerca del agua.

Garantía limitada para products de TP-LINK

Sólo para produits que porten la marca TP-LINK.

ESTA GARANTIA LE CONFIERE DERECHOS LEGALES ESPECIFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGU IN EL ESTADO (O SEGUN EL PAIS O PROVINCEA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICION LOCAL, ESTA GARANTIA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOs EN LUGAR DE CUALQUIER OTRA GARANTIA, RECURSO Y CONDICION.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano desuma bajo conditiones normales de uso de acuerdo con las direcrices de TPLINK por un periodo que depende del serviceo local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
