ESM1010 - Sähköhiomakone Ferm - Ilmainen käyttöohje ja opas

Tuotetyyppi	Epäkeskohiomakone (ratahiomakone)
Merkki	Ferm
Malli	ESM1010
Virtalähde	Verkko 230 V ~ 50 Hz
Ottoteho	430 W
Tyhjäkäyntinopeus	5 000 - 13 000 min⁻¹ (säädettävä, 6 asentoa)
Suojausluokka	IP20
Paino	2,1 kg
Äänenpainetaso (Lpa)	77 dB(A)
Äänitehotaso (Lwa)	88 dB(A)
Mittausepävarmuus (K)	3 dB(A)
Tärinä (ah)	27,6 m/s²
Tärinän epävarmuus (K)	1,5 m/s²
Hiottavat materiaalit	Puu, metalli, muovi, maalatut pinnat
Päätoiminnot	Päälle/pois-kytkin lukituksella, elektroninen nopeudensäätö, pölynimu pölypussin kautta
Hiomapaperin kiinnitystapa	Tarrakkiinnitys (Velcro)
Turvallisuus	Kaksoiseristys, nopea pysäytys, suojaus piilossa olevien johtimien kosketukselta
Huolto ja puhdistus	Puhdista kotelo pehmeällä liinalla, puhdista tuuletusraot, vaihda kulunut hiomapala
Varaosat ja korjattavuus	Hiomapala vaihdettavissa (ruuvit), vakiomuotoinen hiomapaperi
Yleistä tietoa	Fermin epäkeskohiomakone 430 W, malli ESM1010, Euroopan standardien mukainen

Usein kysytyt kysymykset - ESM1010 Ferm

Kuinka vaihdan hiomapaperin Ferm ESM1010 -hiomakoneeseen?

Aseta uusi hiomapaperi aluslevylle kohdistaen reiät. Irrota se vetämällä se irti tarrakiinnitteisestä aluslevystä.

Mikä on Ferm ESM1010 -hiomakoneen teho?

Ferm ESM1010 -hiomakoneen teho on 430 W.

Kuinka säädän hiomakoneen nopeutta?

Käytä nopeudensäätöpyörää (3) valitaksesi 6 asennon joukosta. Älä säädä nopeutta käytön aikana.

Kuinka käytän pölypussia?

Aseta pölypussi (9) liittimeen (7) ja kierrä sitä myötäpäivään, kunnes se napsahtaa paikalleen. Tyhjennä se säännöllisesti.

Mitä turvatoimia minun tulee noudattaa?

Käytä suojalaseja, pölysuojainta ja kuulosuojaimia. Pidä konetta eristetyistä kahvapinnoista. Älä työskentele asbestia sisältävien materiaalien kanssa.

Kuinka vaihdan hiomapalan?

Löysää hiomapalan (4) ruuvit (10), poista kulunut pala ja asenna uusi, kiristä sitten ruuvit.

Mitä materiaaleja voin hioa tällä hiomakoneella?

Voit hioa puuta, metallia, muovia ja maalattuja pintoja. Älä hio magnesiumia tai asbestia sisältäviä materiaaleja.

Kuinka puhdistan Ferm ESM1010 -hiomakoneen?

Puhdista kotelo pehmeällä liinalla. Poista pöly tuuletusraoista. Puhdista hiomapala säännöllisesti.

Onko hiomakoneessa kytkimen lukitus?

Kyllä, voit lukita päälle/pois-kytkimen painamalla lukituspainiketta (6) kytkimen painamisen jälkeen. Avaa lukitus painamalla kytkintä lyhyesti.

Mikä on hiomakoneen melutaso?

Äänenpainetaso on 77 dB(A) ja äänitehotaso on 88 dB(A). Käytä kuulosuojaimia.

KÄYTTÖOHJE ESM1010 Ferm

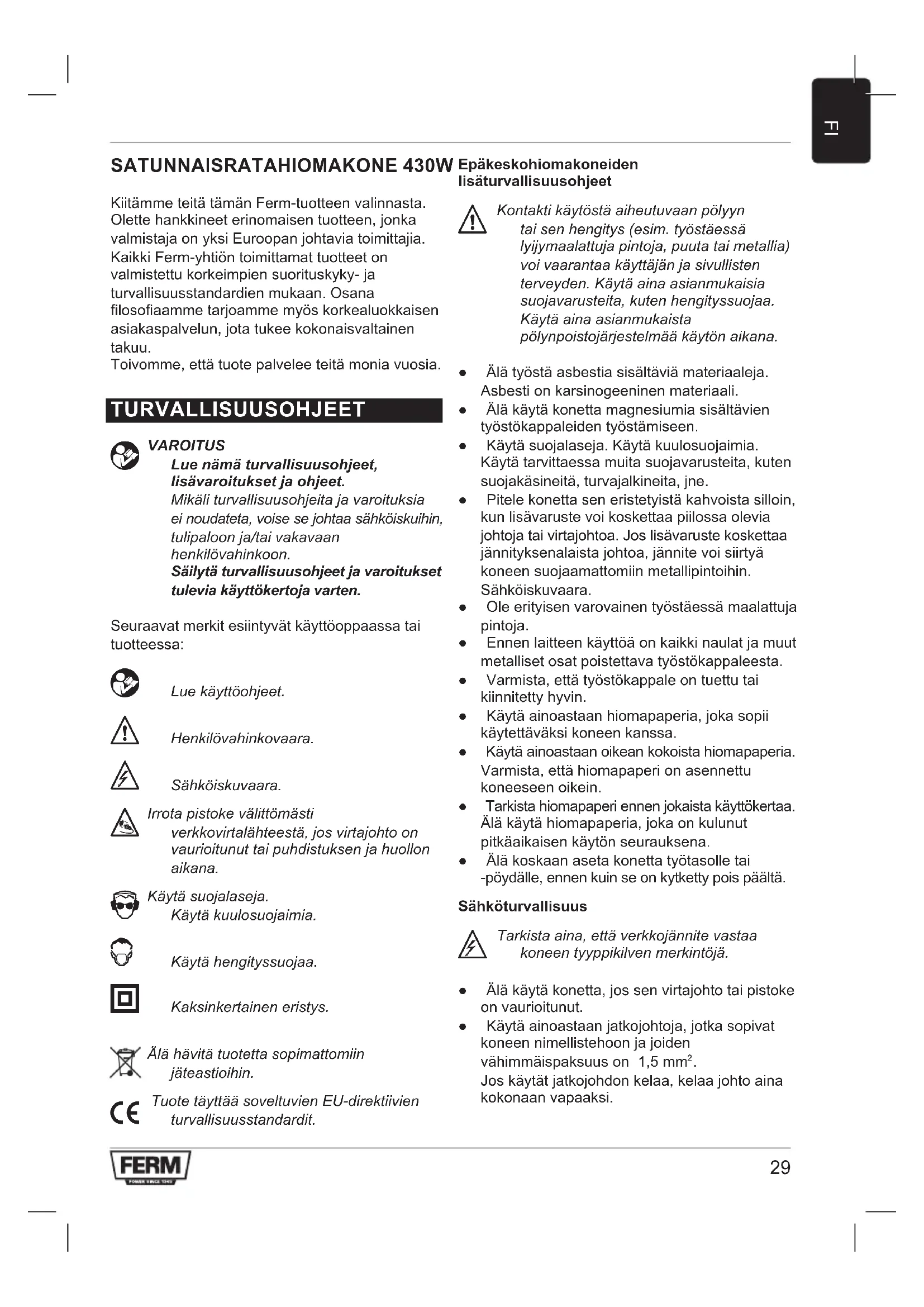

SATUNNAISRATAHIOMAKONE 430W Epäkeskohiomakoneiden lisāturvallisuusohjeet

Kiitämme teita tämän Ferm-tuotteen valinnasta. Olette hankkineet erinomaisen tuotteen,jonka valmistaja on yksi Euroopan johtavia toimittajia. Kaikki Ferm-yhtion toimittat muotteet on valmistetu korkeimpien suorituskyky- ja turvallisuusstandardien mukaan.Osana filosofiaamme tarjoamme myos korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu.

Toivomme, etta tuote palvelee teita monia vuosa.

TURVALLISUUSOHJEET

VAROITUS

Lue namā turvallisuusohje, lisāvaraotukset ja ohjeet.

Mikali turvallisuusohjeita ja varoituksia ei noudateta, voise se johtaa sahköiskuihin, tulipaloon ja/taivakavaan henkilovahinkoon.

Sälytä turvallisuusohjeet ja varoitukset tulevia käytökertoja varten.

Seuraavat merkit esiintyvat kayttooppaassa tai tuotteessa:

Lue kayttoohjeet.

Henkilovahinkovaara.

Sahköiskuvaara.

Irrota pistoke valittomasti verkkovirtalähteesti, jos virtajho to on vaurioitunut tai puhdustuksen ja huollon aikana.

Käytä suojalaseja.
Käytä kuulosuojaimia.

Käytä hengityssuoja.

Kaksinkertainen eristys.

Ala havi t uotetta sopimattomiin jateastioihin.

Tuote tayttä soveltuvien EU-direktiivienturvallisuusstandardit.

Kontakti käytösta aiheutuvaan polyyn tai sen hengitys (esim. tyostäessä lyijymaalattuja pintoja, puuta tai metallia) voi vaarantaa käytäjan ja sivullisten terveyden. Käytäina asianmukaisa suojavarusteita, kuten hengityssuojaa. Käytäina asianmukaista polynpoistojarjestelmaa käytön aikana.

• Älä työsta asbestia sisäläviä materiaaleja. Asbesti on karsinogeninen materiaali.
• Alä kayta konetta magnesiumia sisälvtavientyostokappaleiden tyostamiseen.
• Käytä suojalaseja. Käytä kuulosuojaimia.
  Käytä tarvittaessa muita suojavarusteita, kuten suojakäsineitä, turvajalkineita, jne.
• Pitele konetta sen eristetyistä kahvoista silloin, kun lisavaruste voi koskettaa piilossa olevia johtoja tai virtajohtoa. Jos lisavaruste koskettaa jännityksenalaista johtoa, jännite voi siirtyä koneen suojaamattomiin metallipintoihin. Sähköiskuvaara.
• Ole erityisen varovainen työstaessä maalattuja pintoja.
• Ennen laitteen käytöän on kaikki naulat ja muut metalliset osat poistettava työstkappaleesta.
• Varmista, etta työstkappale on tuettu tai kiinnitetty hyvin.
• Käytä ainoastaan hiomapaperia, joka sopii käytettäväksi koneen kanssa.
• Käytä ainoastaan oikean kokoista hiomapaperia. Varmista, etta hiomapperi on asennettu koneeseen oikein.
• Tarkista hiomapapi erennen jokaista käytökertaa.
  Alä käytä hiomapaperia, joka on kulunut pitkäikaisen käytön seurauksena.
• Älä koskaan aseta konetta työtasolle tai -pöydälle, ennen kuin se on kytketty pois päältä.

Sahkoturvallisuus

Tarkista aina, etta verkkojannite vastaa koneen typpikilven merkintoja.

• Älä käytä konetta, jos sen virtajohto tai pistoke on vauroitunut.
• Käytä ainoastaan jatkojohtoja, jotka sopivat koneen nimellistehoon ja joiden vahimmäispaksuus on 1,5mm^2 . Jos käytät jatkojohdon kelaa, kelaa johto aina kokonaan vapaaksi.

TEKNISET TIEDOT

Verkkojannite V\~ 230

Verkkotaajuus Hz 50

Ottoteho W 430

Kuormittamaton nopeus min -1 5.000 - 13.000

Suojalasi IP 20

Paino kg 2,1

MELU JA TÄRINA

Aänipaine (L_na) dB(A) 77

Akustinen teho (L_wa) dB(A) 88

Epavarmuus (K) dB(A) 3

Tärinä m/s 27,6

Epavarmuus (K) m/s 2 1,5

Käytä kuulosuojaimia.

Tärinataso

Tämän ohjekirjan takana mainittu
tärinäsateilytaso on mitattu standardin EN 60745
mukaisen standarditestin mukaisesti; sitä voidaan
käyttaa verrattaessa yhtä laitetta toiseen sekä
alustavana tärinälle altistumisen arviona
käytettäessä laitetta manituissa
käytöttarkoituksissa

• laitteen käytö eri käytötarkoituksiin tai erilaisten tai huonosti ylläpidettyjen lisälitteiden kanssa voi lisätä merkittävästi altistumistasa
• laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Sujaudu tarin vaikutuksila yllapitamalla laite ja sen lisavarusteet, pitamalla kdet lampiminna ja jarkestamalla tyomenetelmat

KUVAUS (KUVA A)

Epakeskohiomakone on suunniteltu puun, metallin, muovien ja maalattujen pintojen hiomiseen.

1. Virtakytkin

2. Polypussi

3. Nopeuden saatopyora

4. Hioma-alusta

5. Pääkahva

6. Lukituspainike

7. Polypussin liiantä

ASENNUS

Ennen asennusta kone on aina kytkettavpaois paaltaa sen pistoke on

irrotettava verkkovirtalähteesti.

Hiomapaperin asennus ja irrotus (kuva B)

Asennus

• Asenna vaaditun raekoon omaava hiomapaperi (8) hioma-alustaan (4). Varmista, etta hiomapaperin (8) aukko on hioma-alustan (4) aukon kohdalla.
• Käytä karkeaa hiomapaperia (raekoko 50)
  karkeiden ja epatasaisten pintojen hiomiseen.
• Käytä keskikarkeaa hiomapaperia (raekoko 80) jaämien poistamiseksi karkeasta hiomapaperista.
• Viimeistele pinnat hienopintaisella
  hiomapaperilla (raekoko 120).

Irrotus

• Poista hiomapaperi (8) hioma-alustasta (4).

KAYTTÖ

Virtakytkin Kuva A

• Kytke kone toimintaan painamalla virtakytkintä (1). Kun virtakytkin (1) vapautetaan, kone kytketyy pois päältä.

Lukituspainike Kuva A

Voit lukita virtakytkimen (1) painamalla virtakytkimestä (1) ja painamalla sen jälkeen lukituspainiketta (6).
Vapauta kytkinlukitus painamalla lyhyesti virtakytkintä (1) uudelleen.

Nopeuden asetus (kuva A)

Nopeus asetetaan nopeudenaatopyoralla.

Nopeuden saatopyora voidaan asettaa 6 asentoon. Ihanteellinen nopeus riippuu vaaditusta raekoosta ja tyostettavastamateriaialista.

Ala aseta nopeutta kayton aikana.

Polyn poisto (kuva C)

• Aseta polypussi (9) vastaavaan polypussin liitantaan (7).
• Kännä polypussia (9) myotäivän, kunnes se lukittuu paikoilleen.

Vinkkejä optimaileen käyttoën

Kiinnitä tyostokappale paikoilleen.
- Pitele konetta tiukasti kaksin kasin.
Kytke kone paalle.
- Aseta hioma-alusta hiomapaperillatyöstkappaleeseen.

• Siirra konetta hitaasti tyostokappaleen yli, paina hioma-alustaa tiukasti tyostokappaleeseen.
• Alä kohdista koneeseen liikaa painetta. Anna koneen tehdä työ.
• Kytke kone pois päältä ja odota, kunnes kone on pysähtynyt täysin ennen koneen asettamasta alas.

PUHDISTUS JA HUOLTO

Ennen puhdistista ja hueltoa kone on
aina kytkettävä pois pälä ja sen pistoke
on irrotettava verkkovirtalähteestä.

• Puhdista koneen ulkokuori pehmeallakankaalla.
• Alä anna polyn ja lian tukkia tuuletusaukkkoja. Puhdista tuuletusaukot polysta ja liasta tarvittaessa pehmeallä ja kostealla pyyhkeellä.
• Puhdista hioma-alusta saannollisesti valttäaksesi epatarkkuudet kayton aikana.

Hioma-alustan vaihto (kuva D)

Hioma-alusta tulee vaihtaa, jos se on kulunut.

• Poista tarvittaessa hiomapaperi.
  Löysää hioma-alustan (4) ruuvit (10).
• Poista vanha hioma-alusta (4).
  Asenna uusi hioma-alusta (4).
  Kiristä hioma-alustan (4) ruuvit (10).

TAKUU

Lue takuuehdot.

YMPÄRISTÖ

Havitys

Tuote, lisavarusteet ja pakkaus on lajiteltava ymparistoystavallista kierratysta varten.

Vain EC-maille

Alä havitä sahkölaitteita kotitalousjätteen mukana. Sahko- ja elektroniikkaromua koskevan EU-standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti kaytetyt sahkölaitteet on havitettä erilliskeräksessä ympäristöystävällisesti.

Tuotteeseen ja käyttooppaaseen voidaan tehdä muutoksia. Teknisä tietoja voidaan muuttaa ilmoituksetta.
