Produkttyp	Exzenterschleifer (Orbitalschleifer)
Marke	Ferm
Modell	ESM1010
Stromversorgung	Netz 230 V ~ 50 Hz
Leistungsaufnahme	430 W
Leerlaufdrehzahl	5.000 - 13.000 min⁻¹ (einstellbar, 6 Stufen)
Schutzklasse	IP20
Gewicht	2,1 kg
Schalldruckpegel (Lpa)	77 dB(A)
Schallleistungspegel (Lwa)	88 dB(A)
Messunsicherheit Schall (K)	3 dB(A)
Vibrationen (ah)	27,6 m/s²
Messunsicherheit Vibration (K)	1,5 m/s²
Schleifbare Materialien	Holz, Metall, Kunststoff, lackierte Oberflächen
Hauptfunktionen	Ein-/Ausschalter mit Verriegelung, elektronische Drehzahlregelung, Staubabsaugung über Auffangbeutel
Befestigungsart des Schleifpapiers	Klettverschluss (Velcro)
Sicherheit	Doppelte Isolierung, Schnellstopp, Schutz vor Kontakt mit versteckten Kabeln
Wartung und Reinigung	Gehäuse mit einem weichen Tuch reinigen, Lüftungsschlitze freimachen, abgenutzten Schleifteller ersetzen
Ersatzteile und Reparierbarkeit	Austauschbarer Schleifteller (Schrauben), Standard-Schleifpapier
Allgemeine Informationen	Exzenterschleifer 430 W von Ferm, Modell ESM1010, konform mit europäischen Normen

Häufig gestellte Fragen - ESM1010 Ferm

Wie wechselt man das Schleifpapier am Schleifer Ferm ESM1010?

Legen Sie das neue Schleifpapier auf den Schleifteller und richten Sie die Perforationen aus. Zum Entfernen ziehen Sie es einfach vom Klett-Schleifteller ab.

Welche Leistung hat der Schleifer Ferm ESM1010?

Die Schleifmaschine Ferm ESM1010 hat eine Leistung von 430 W.

Wie stelle ich die Drehzahl des Schleifers ein?

Verwenden Sie das Drehzahlregelrad (3), um eine der 6 Stufen auszuwählen. Stellen Sie die Drehzahl nicht während des Betriebs ein.

Wie benutze ich den Staubbeutel?

Stecken Sie den Staubbeutel (9) in den Anschluss (7) und drehen Sie ihn im Uhrzeigersinn, bis er einrastet. Entleeren Sie ihn regelmäßig.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie eine Schutzbrille, eine Staubmaske und einen Gehörschutz. Halten Sie die Maschine an den isolierten Griffflächen. Arbeiten Sie nicht an Materialien, die Asbest enthalten.

Wie ersetze ich den Schleifteller?

Lösen Sie die Schrauben (10) des Schleiftellers (4), entfernen Sie den abgenutzten Teller und montieren Sie den neuen, dann ziehen Sie die Schrauben an.

Welche Materialien kann ich mit diesem Schleifer schleifen?

Sie können Holz, Metall, Kunststoff und lackierte Oberflächen schleifen. Schleifen Sie kein Magnesium oder asbesthaltige Materialien.

Wie reinige ich den Schleifer Ferm ESM1010?

Reinigen Sie das Gehäuse mit einem weichen Tuch. Befreien Sie die Lüftungsschlitze von Staub. Reinigen Sie den Schleifteller regelmäßig.

Hat der Schleifer eine Schalterverriegelung?

Ja, Sie können den Ein-/Ausschalter verriegeln, indem Sie nach dem Betätigen des Schalters die Verriegelungstaste (6) drücken. Zum Entriegeln drücken Sie kurz den Schalter.

Wie laut ist der Schleifer?

Der Schalldruckpegel beträgt 77 dB(A) und der Schallleistungspegel 88 dB(A). Tragen Sie einen Gehörschutz.

BEDIENUNGSANLEITUNG ESM1010 Ferm

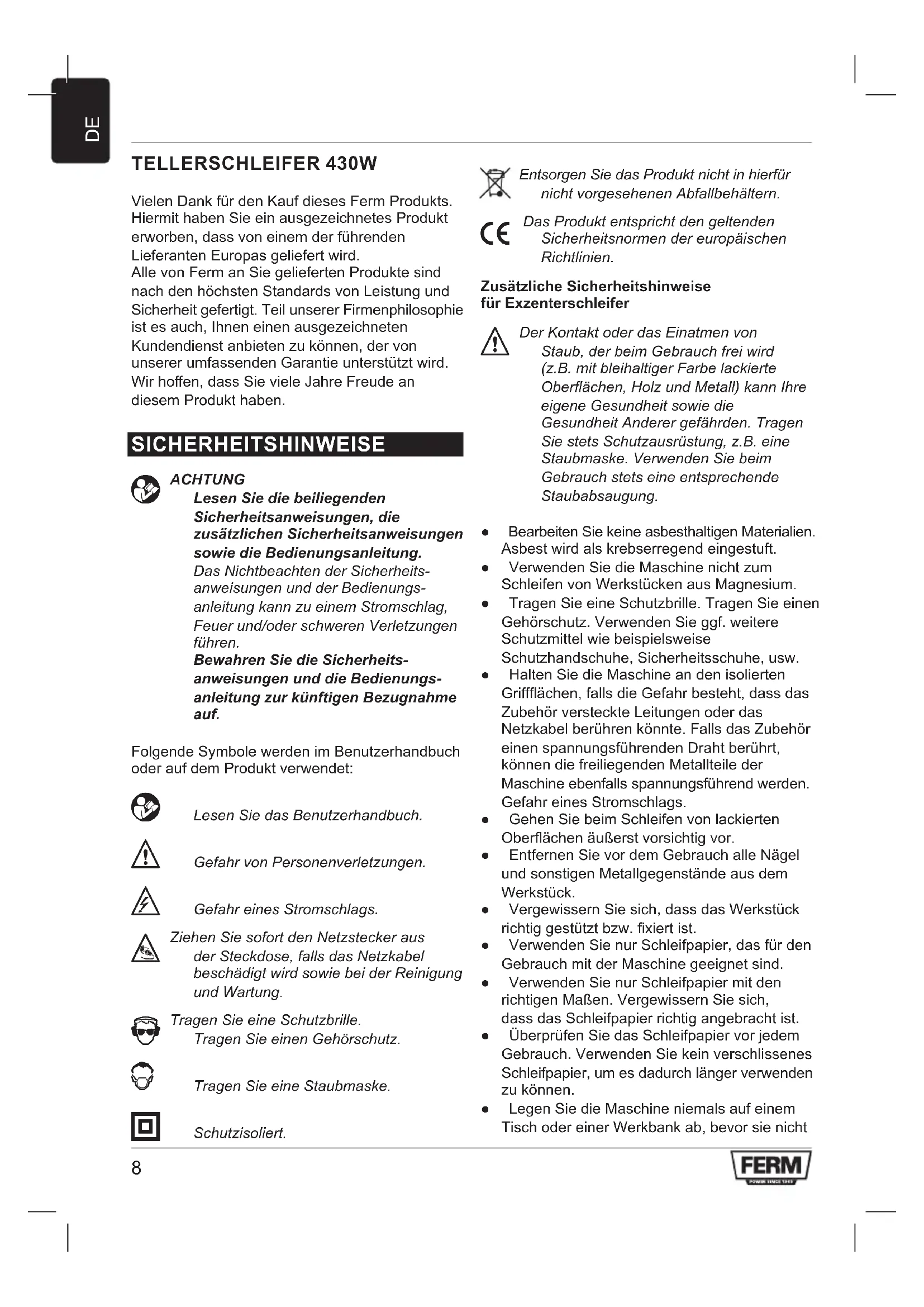

TELLERSCHLEIFER 430W

Vielen Dank für den Kauf theses Ferm Produkt. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas gefiefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den hochsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ohnen einen ausgezeichneten Kundendienst anbieten zu konnen, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie weitere Jahre Freude an thisem Produkt haben.

SICHERHEITSHINWEISE

ACHTUNG

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie die Bedienungsanleitung.

Das Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann zu einem Stromschlag, Feuer und/oder schweren Verletzungen führen.

Bewahren Sie die Sicherheitsanweisungen und die Bedienungs-anleitung zur künftigen Bezugnahme auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Gefahr von Personenverletzungen.

Gefahr eines Stromschlags.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschadigt wird sowie bei der Reinigung und Wartung.

Tragen Sie eine Schutzbrille. Tragen Sie einen Gehorschutz.

Tragen Sie eine Staubmaske.

Schutzisoliert.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Zusätzliche Sicherheitshinweise für Exzenterschleifer

Der Kontakt oder das Einatmen von Staub, der beim Gebrauch frei wird (z.B. mit bleihaltiger Farbe lackierte Oberflächen, Holz und Metall) kann ihre eigene Gesundheit sowie die Gesundheit Anderer gefährden. Tragen Sie stets Schutzausrüstung, z.B. eine Staubmaske. Verwenden Sie beim Gebrauch stets eine entsprechende Staubabsaugung.

• Bearbeiten Sie keine asbesthaltigen Materialien. Asbest wird als krebserregend eingestuft.
• Verwenden Sie die Maschine nicht zum Schleifen von Werkstücken aus Magnesium.
• Tragen Sie eine Schutzbrille. Tragen Sie einen Gehorschutz. Verwenden Sie ggf. weitere Schutzmittel wie beispisseweise Schutzhandschuhe, Sicherheitsschuhe, usw.
• Halten Sie die Maschine an den isolierten Grifflächen, falls die Gefahr besteht, dass das Zubehör versteckte Leitungen oder das Netzkabel berühren konnte. Falls das Zubehör einen spannungsführenden Draht berührt, konnen die freiiegenden Metallteile der Maschine ebenfalls spannungsführend werden. Gefahr eines Stromschlags.
  Gehen Sie beim Schleifen von lackierten Oberflächen außerst vorsichtig vor.
• Entfernen Sie vor dem Gebrauch alle Nagel und sonstigen Metallgegenstände aus dem Werkstück.
  Vergewissern Sie sich, dass das Werkstück richtig gestützt bzw. fixiert ist.
• Verwenden Sie nur Schleifpapier, das für den Gebrauch mit der Maschine geeignet sind.
• Verwenden Sie nur Schleifpapier mit den richtigen Maßen. Vergewissern Sie sich, dass das Schleifpapier richtig angebracht ist.
• Überprüfen Sie das Schleifpapier vor jedem Gebrauch. Verwenden Sie kein verschlissenes Schleifpapier, um es dadurch länger verwenden zu können.
• Legen Sie die Maschine niemals auf einem Tisch oder einer Werkbank ab, bevor sie nicht

abgeschaltet wurde.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Veränderungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstände von 1.5mm^2 haben. Falls Sie eine Kabeltrommel verwenden, rolten Sie das Kabel immer vollständig ab.

TECHNISCHE DATEN

Netzspannung V~ 230

Netz Frequenz Hz 50

Leistungsaufnahme W 430

Leerlaufgeschwindigkeit min-1 5.000 - 13.000

Schutzklasse IP 20

Gewicht kg 2,1

LARM UND VIBRATIONEN

Schaldruck (Lpa) dB(A) 77
Schalleistung (Lwa) dB(A) 88
Unsicherheitsfaktor (K) dB(A) 3
Vibration m/s	2 7,6
Unsicherheitsfaktor (K) m/s	2 1,5

Tragen Sie einen Gehorschutz.

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene
Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 60745
gemessen; Sie kann verwendet
werden, um ein Werkzeug mit einem anderen zu
vergleichen und als vorläufige Beurteilung der
Vibrationsexposition bei Verwendung des
Werkzeugs für die angegebenen
Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe

erheblich verringern

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

BESCHREIBUNG (ABB.A)

Ihr Exzenterschleifer wurde zum Schleifen von Holz, Metall, Kunststoff und lackierten Oberflächen konstruiert.

1. Ein-/Aus-Schalter
2. Staubsack
3. Geschwindigkeitseinstellrad
4. Schleifteller
5. Haupthandgriff
6. Feststelltaste
7. Staubsackanschluss

MONTAGE

Schalten Sie die Maschine vor der Montage aus undziehen Sie den Netzstecker aus der Steckdose.

Anbringen und Entfernen des Schleifpapiers (Abb. B)

Anbringen

• Bringen Sie das Schleifpapier (8) mit der erforderlichen Körnung auf dem Schleifteller (4) an. Vergewissern Sie sich, dass die Perforation im Schleifpapier (8) mit der Perforation auf dem Schleifteller (4) übereinstimmt.

• Verwenden Sie grobes Schleifpapier (Körnung 50), um raue unebene Oberflächen zu schleifen.

• Verwenden Sie mittleres Schleifpapier (Körnung 80), um die verbliebenen Kratzern vom groben Schleifpapier zu beseitigen.
• Verwenden Sie feines Schleifpapier (Körnung 120), um die Oberflächenbearbeitung abzuschlieben.

Entfernen

• Entfernen Sie das Schleifpapier (8) vom Schleifteller (4).

GEBRAUCH

Ein-/Ausschalter Abb. A

Schalten Sie die Maschine durch Drucken des Ein-/Ausschalters (1) ein. Wenn Sie den Ein-/

Ausschalter (1) loslassen, schaltet sich das Gerät aus.

Feststelltaste Abb. A

• Sie können den Ein-/Ausschalter (1) durch Drücken des Ein-/Ausschalters (1) und anschließend der Feststelltaste (6) sprenen

Einstellung der Geschwindigkeit (Abb. A)

Das Geschwindigkeitseinstellrad wird zur Einstellung der Geschwindigkeit verwendet. Das Geschwindigkeitseinstellrad kann auf 6 Positionen eingestellt werden. Die ideale Geschwindigkeit hängt von der erforderlichen Körnung sowie von dem zu bearbeitenden Material ab.

Stellen Sie die Geschwindigkeit nicht während des Gebrauchs ein.

Staubabsaugung (Abb. C)

• Setzen Sie den Staubsack (9) in den Staubsackanschluss (7) ein.
• Drehen Sie den Staubsack (9) im Uhrzeigersinn, bis er in seiner Lage geschichert ist.

Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein
• Halten Sie die Maschine mit beiden Händen fest.
  Schalten Sie die Maschine ein.
• Legen Sie den Schleifteller mit dem Schleifpapier auf das Werkstück.
• Bewegen Sie die Maschine langsam über das Werkstück, wobei Sie den Schleifteller fest gegen das Werkstück drucken.
• Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.
• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.

REINIGUNG UND WARTUNG

Schalten Sie die Maschine vor der Reinigung und Wartung immer aus undziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gehäuse regelmäßig mit einem weichen Lappen.
• Halten Sie die Belülfungsschlitze staub- und schmutzfrei. Verwenden Sie gegebenenfalls einen weichen feuchten Lappen, um den Staub und Schmutz aus den

Belüftungsschlitzen zu entfern.
- Reinigen Sie regelmäßig den Schleifteller, um Ungenaugkeiten beim Gebrauch zu vermeiden.

Erneuerung des Schleiftellers (Abb. D)

Im Falle von Verschleiß muss der Schleifteller erneuert werden.

• Entfernen Sie ggf. das Schleifpapier.
• Losen Sie die Schrauben (10) vom Schleifteller (4).
• Entfernen Sie den alten Schleifteller (4).
• Bringen Sie den neuen Schleifteller (4) an.
• Ziehen Sie die Schrauben (10) am Schleifteller (4) an.

GARANTIE

Schlagen Sie in den beigefugten Garantiebedingungen nach.

UMWELT

Entsorgung

Das Produkt, sein Zubehör sowie die Verpackung,müssen für ein umweltfreundliches Recyclinggetrennt entsorgt werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden.

Das Produkt und das Benutzerhandbuch konnen geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.
