PDV9060B - Liesituuletin PROGRESS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Progress
Malli	PDV9060B
Virransyöttö	220-240 V / 50 Hz (tarkista arvokilvestä)
Sähköluokka	Luokka I (maadoitus pakollinen)
Pienin turvaetäisyys (keittotaso)	650 mm
Poistokanavan halkaisija	vähintään 120 mm
Nopeuksien määrä	3 nopeutta + ajastettu tehotila
Ohjaustyyppi	Kosketusohjaimet
Valaistus	Integroitu valaistusjärjestelmä (lamppu vaihdettavissa huollossa)
Rasvasuodatin	Pestävä astianpesukoneessa, vaihto 2 kuukauden välein
Hiilisuodatin	Ei pestävä, vaihto 4 kuukauden välein
Viive-toiminto (viivästetty pysäytys)	Kyllä, 5 minuuttia
Tehotila	Ajastettu 6 minuuttia, automaattinen pysäytys
Käyttötarkoitus	Vain kotitalouskäyttöön
Huolto	Puhdista kostealla liinalla ja neutraalilla pesuaineella
Asennusnormit	Noudata paikallisia ilmanpoistomääräyksiä
Suurin alipaine (yhdessä muiden kuin sähkölaitteiden kanssa)	0,04 mbar

Usein kysytyt kysymykset - PDV9060B PROGRESS

Kuinka asennan PDV9060B-liesituulettimen oikein?

Pienin turvaetäisyys keittotason ja liesituulettimen välillä on oltava 650 mm. Poistokanavan halkaisijan on oltava vähintään 120 mm ja mahdollisimman lyhyt. Älä liitä liesituuletinta savupiippuun, jota käytetään palamiskaasujen poistoon (kattila, takka).

Mikä on vaadittu käyttöjännite?

Liesituuletin on kytkettävä pistorasiaan, joka vastaa laitteen sisällä olevassa arvokilvessä ilmoitettua jännitettä. Yleensä se on 220-240 V. Sähköasennuksessa on oltava maadoitus.

Kuinka käytän kosketusohjaimia?

Painike A sytyttää/sammuttaa valaistuksen. Painike Delay aktivoi 5 minuutin viivästetyn pysäytyksen (pitkä painallus). Painikkeet B, C, D vastaavat nopeuksia 1, 2 ja 3. Toinen painallus D:lle aktivoi ajastetun tehotilan, joka kestää 6 minuuttia.

Kuinka usein suodattimet on puhdistettava tai vaihdettava?

Rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin tiiviissä käytössä); ne ovat pestäviä astianpesukoneessa. Hiilisuodatin ei ole pestävä ja se on vaihdettava 4 kuukauden välein.

Mitä tehdä, jos haju jatkuu?

Tarkista rasvasuodattimien ja hiilisuodattimen kunto. Puhdista tai vaihda ne tarvittaessa. Varmista, että poistokanava ei ole tukossa ja liesituuletinta käytetään sopivalla nopeudella. Aktivoi Delay-toiminto poistaaksesi jäljellä olevat hajut.

Kuinka vaihdan valolampun?

Valaistuksen vaihdon on suoritettava huoltopalvelu. Ota yhteyttä valmistajaan tai valtuutettuun teknikkoon saadaksesi varaosalamppu ja asentaaksesi sen.

Voinko käyttää liesituuletinta kaasuliedellä?

Kyllä, mutta noudata pienintä turvaetäisyyttä keittotason ja liesituulettimen välillä. Jos keittotason ohjeet määrittelevät etäisyyden, joka on suurempi kuin 650 mm, noudata sitä. Varmista myös huoneen riittävä ilmanvaihto.

Mitä Delay-toiminto tarkoittaa?

Delay-toiminto antaa liesituulettimen jatkaa toimintaa 5 minuutin ajan moottorin sammuttamisen jälkeen. Aktivoi se painamalla Delay-painiketta pitkään. Nopeuskuvake vilkkuu osoittaen, että se on aktiivinen.

Kuinka puhdistan liesituulettimen?

Ennen puhdistusta sammuta ja irrota laite verkkovirrasta. Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Älä käytä hankaavia tuotteita. Rasvasuodattimet voidaan pestä astianpesukoneessa.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä laitetta. Anna valmistajan tai valtuutetun huoltopalvelun vaihtaa johto sähköiskun vaaran välttämiseksi.

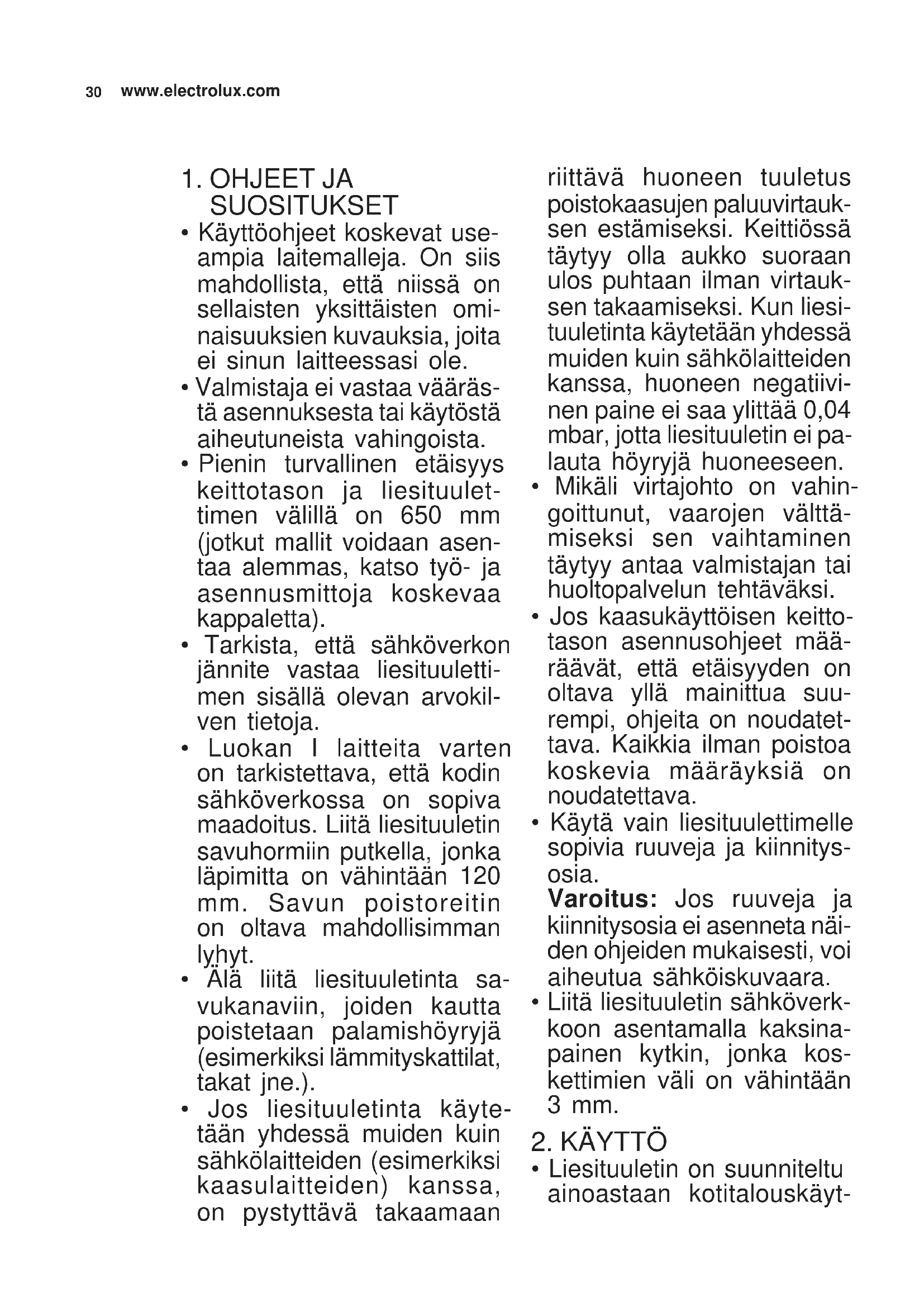

KÄYTTÖOHJE PDV9060B PROGRESS

Käyttoohjeet koskevat use-ampia laitemalleja. On siis mahdolista, etta niissä on sellaisten yksittäisten ominausuksien kuvauksia, joita ei sinun laitteessasi ole.
- Valmistaja ei vastaa värästä asennuksesta tai kaytostä aiheutuneista vahingoista.
- Pienin turvallinen etäisyys keittotason ja liesituulettimen valillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
Tarkista,etta sahkoverkon jannite vastaa liesituulettimen sisall alevan arvokilven tietoja.
- Luokan I laitteita varten on tarkistettava, etta kodin sahkoverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka lapimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
- Alä liitä liesituuletinta sa-vukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lammityskattilat, takat jne.).
- Jos liesituuletinta käytetän yhdessa muiden kuinsahkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttäva takaamaan

riittäva huoneen tuuletus poistokaasujen paluuvirtauk Sen estämiseksi. Keittiössä täytyy olla aukko suoraan ulos puhtaan ilman virtauk Sen takaamiseksi. Kun liesituletinta käytetaän yhdessä muiden kuin sahkolaitteiden kanssa, huoneen negatiiven paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palaute hóyryjá huoneeseen.

• Mikäli virtajohto on vahingoittunut, vaarojen välttamiseksi sen vaihtaminen täytyy antaa valmistajan tai huoltopalvelun tehtäväksi.
• Jos kaasukaytöisen keittotason asennusohjeet määrävät, etta etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoakoskevia määräyksiä on noudatettava.
  Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitsosia.

Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta naiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.

• Liitä liesituuletin sahköverkkoon asentamalla kaksina-painen kytkin, Jonka kos-kettimien vali on vahintään 3 mm.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyt-

töön, keittion hajuinen poistamiseen.

• Alä koskaan käytä liesituule-tinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikumentunut oljy voi syttya palamaan.
• Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilott tai kokemattomat ja taitamattomat henkilott saavat käyttaa tata laitetta vain, josheitä valvotaan ja heille on annetu tiedot laitteen turvallisesta käytösta ja siihen liittyvistä vaaroista. Varmista, etteivat lapset paase leikkimään laiteella. Lapset eivat saa tehdä käytäjan puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana".

3. HUOLTO

• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote taytyt toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaan oikealla ravalla, on mahdolista auttaa valttamaan ympäristöä ja henkilöiden terveyttu uhkaavia haittavaikutuksia, joita voi syntyvääränlaisesta havittämisestä. Lisatietoja tuotteen kierrattämisetä saat paikallsilta viranomaisilta, paikallsestä jatehuollosta tai liikkeestä, josta tuote on ostetu.

• Sammuta laite tai kytke se irti sahkoverkosta ennen minkaan puhdistus-tai huoltotoimenpiteen aloittamista.

• Puhdista ja/tai vaihda suodattimet maäratyn ajan kuluttua (tulipalovaara).

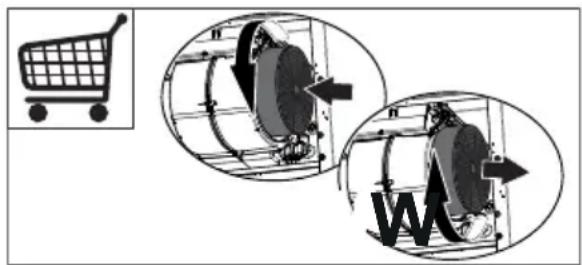

-Aktiivihilisuodattimia ei voi pestä eikä regeneroida, ne taytyy vaihtaa noin 4 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon (W).

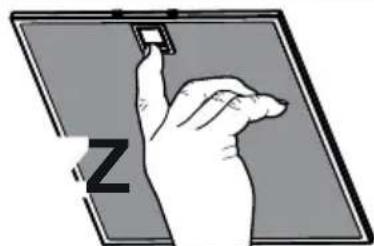

Rasvasuodattimet taytyy puhdistaaina2kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

4. KYTKIMET

※	1	2	3i
A	B	C	D

Painike	Toiminto
A	Lyhyellä painalluksella sytyttäa/sammuttaa valaistuksen suurim-malla teholla. Voidaan aktivoidamillä tahansa nopeudella.
	AjastusSopii jäännöshajujen poistami-seen. Voidaan aktivoida millä tahansa nopeudella. Pitämällä painettuna aktivoi automaattisen 5 minuutin kuluttua tapahtuvansammumisen. Nopeuskuvakevilkkuu toiminnon ollessa päällä.Toiminto poistetaan käytöstäpainamalla nopeuspainiketta,sammuttamalla moottori.
B	Lyhyt painallus. Käynistäa ja sammuttaa imumoottorin ensim-maisellä nopeudella.
C	Lyhyt painallus. Käynistäa ja sammuttaa imumoottorin toisella nopeudella.
D	Lyhyt painallus. Käynistäa imu-moottorin kolmannella nope-della. Kun painiketta painetaan toisen kerran käynistäa TEHO-NOPEUDEN 6 minuutin ajaksi, minkä jäldeen liesituuletin smuu automaattisesti. Toiminto soveltuu käytettväksi kun savua on paljon. Painamalla uudelleen painiketta D rapa TEHONOPEUS poistetaan käytöstä ja moottori sammuu.

5. VALAISTUS

Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
