Tipo di prodotto	Cappa aspirante
Marca	Progress
Modello	PDV9060B
Alimentazione	220-240 V / 50 Hz (controllare la targa dei dati)
Classe elettrica	Classe I (messa a terra obbligatoria)
Distanza minima di sicurezza (piano cottura)	650 mm
Diametro del condotto di scarico	120 mm minimo
Numero di velocità	3 velocità + modalità intensiva temporizzata
Tipo di comandi	Tattili
Illuminazione	Sistema di illuminazione integrato (lampadina sostituibile dal servizio assistenza)
Filtro antigrasso	Lavabile in lavastoviglie, sostituzione ogni 2 mesi
Filtro al carbone	Non lavabile, sostituzione ogni 4 mesi
Funzione Delay (spegnimento ritardato)	Sì, 5 minuti
Modalità intensiva	Temporizzata 6 minuti, spegnimento automatico
Utilizzo	Solo domestico
Manutenzione	Pulire con un panno umido e detergente neutro
Norme di installazione	Rispettare le norme di scarico dell'aria locali
Pressione negativa massima (in combinazione con apparecchi non elettrici)	0,04 mbar

Domande frequenti - PDV9060B PROGRESS

Come installare correttamente la cappa PDV9060B ?

La distanza minima tra il piano cottura e la cappa deve essere di 650 mm. Il condotto di scarico deve avere un diametro di almeno 120 mm ed essere il più corto possibile. Non collegare la cappa a un condotto di camino utilizzato per fumi di combustione (caldaia, camino).

Qual è la tensione di alimentazione richiesta?

La cappa deve essere collegata a una presa di corrente corrispondente alla tensione indicata sulla targa dei dati all'interno dell'apparecchio. Generalmente, si tratta di 220-240 V. L'impianto elettrico deve essere dotato di messa a terra.

Come utilizzare i comandi tattili?

Il tasto A accende/spegne l'illuminazione. Il tasto Delay attiva uno spegnimento ritardato di 5 minuti (pressione lunga). I tasti B, C, D corrispondono alle velocità 1, 2 e 3. Una seconda pressione su D attiva la modalità intensiva temporizzata di 6 minuti.

Con quale frequenza è necessario pulire o sostituire i filtri?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in caso di uso intenso); sono lavabili in lavastoviglie. Il filtro al carbone non è lavabile e deve essere sostituito ogni 4 mesi.

Cosa fare in caso di odori persistenti?

Controllare lo stato dei filtri antigrasso e del filtro al carbone. Pulirli o sostituirli se necessario. Assicurarsi che il condotto di scarico non sia ostruito e che la cappa sia utilizzata alla velocità appropriata. Attivare la funzione Delay per eliminare gli odori residui.

Come sostituire la lampadina dell'illuminazione?

La sostituzione dell'illuminazione deve essere effettuata dal servizio assistenza. Contattare il produttore o un tecnico autorizzato per ottenere una lampadina di ricambio e installarla.

Posso utilizzare la cappa con un piano cottura a gas?

Sì, ma rispettare una distanza minima tra il piano cottura e la cappa. Se le istruzioni del piano cottura specificano una distanza superiore a 650 mm, seguire tale indicazione. Assicurarsi inoltre di un'aerazione sufficiente del locale.

Cosa significa la funzione Delay?

La funzione Delay permette alla cappa di continuare a funzionare per 5 minuti dopo lo spegnimento del motore. Attivarla premendo a lungo il tasto Delay. L'icona della velocità lampeggia per indicare che è attiva.

Come pulire la cappa?

Prima della pulizia, spegnere e scollegare l'apparecchio. Utilizzare un panno umido e un detergente liquido neutro. Non utilizzare prodotti abrasivi. I filtri antigrasso possono essere lavati in lavastoviglie.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare l'apparecchio. Far sostituire il cavo dal produttore o da un servizio assistenza autorizzato per evitare il rischio di scosse elettriche.

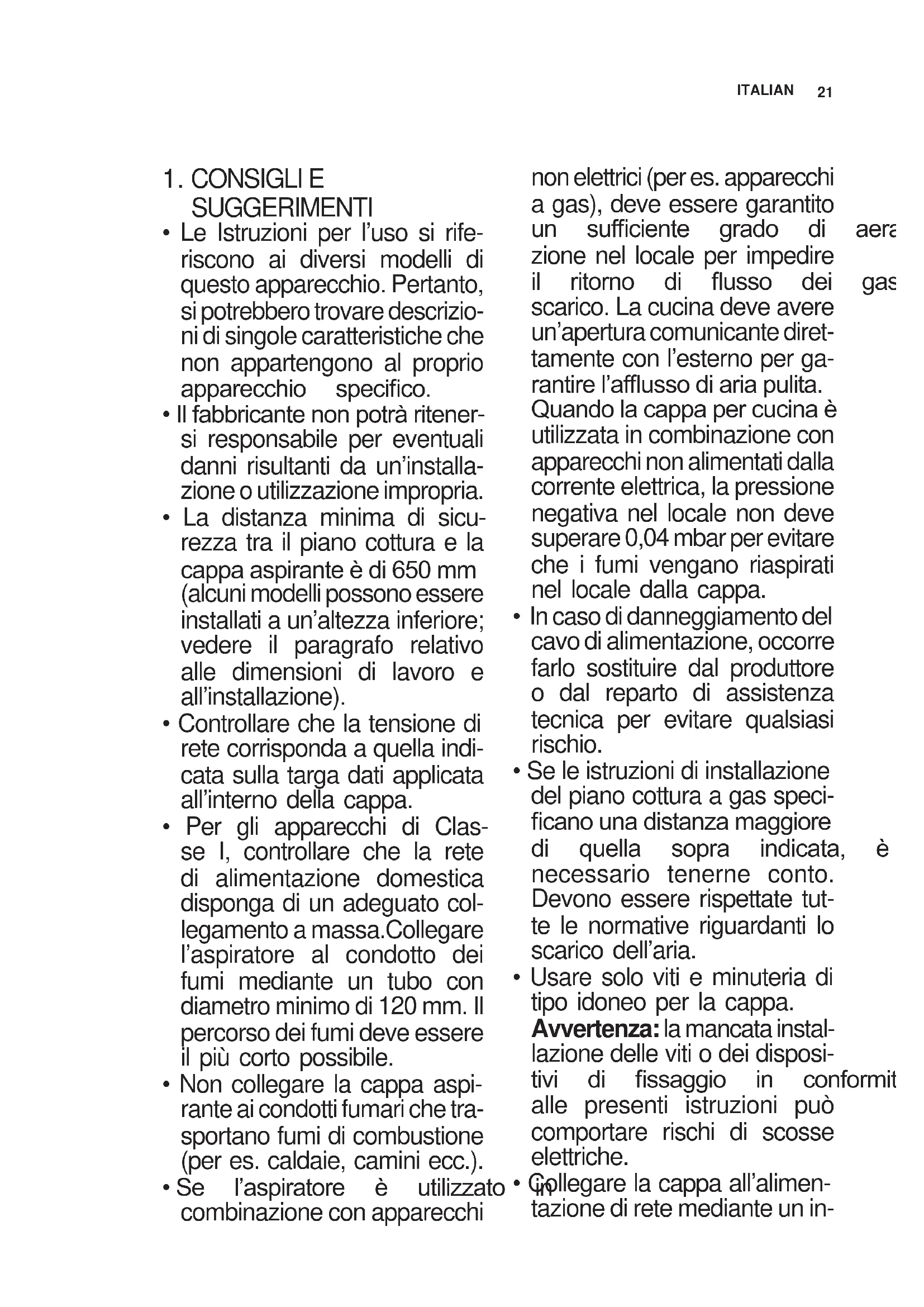

MANUALE UTENTE PDV9060B PROGRESS

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.
• Il fabbricante non potrà riteneri responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata all'interno della cappa.
• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm .Il percorso dei fumi deve essere il più corto possibile.
  Non collegare la cappa aspi-rante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato combinazione con apparecchi

non elettrici (per es. apparecchi a gas), delve essere garantito un sufficiente grado di zione nel locale per impedire il ritorno di flusso dei scarico. La cucina deve avere un'apertura comunicante diretamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non devesuperare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installmente del piano cottura a gas specificano una distanza maggiore di quella sopra indica necessario tenerneconto. Devono essere rispetto tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avverenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformit alle presenti istruzioni cui comportare rischi di scosse elettriche.
Gollegare la cappa all'alimentazione di rete mediate un in

terruttore bipolare con distanza tra i contatti di almeno 3mm

3. USO

La cappa aspirante ègettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
Non lasciare mai fiamme alte除去 la cappa quando funzione.
- Regolare l'intensità della fiamma in modo da dirig escludivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
- Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo appearecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità.

psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate

da bambini, a meno che non siano sorvegliati.

• "Attenzione: le parti accessibili possono divertare molto calde durante l'uso degli apparecchi di cottura".

3. MANUTENZIONE

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere re smaltito come un normale è rifiato domestico. Il prodotto da smaltire deve essere conferito a presso un apposto centro di eigeraccolta per il riciclaggio dei

componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuiro a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal sua smaltimento inadequato. Per informazioni più dettagliate sul ricericlaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio

cità stato acquistato il prodotto

• Spagnere o scollegare l'apparrecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.

• Pulire e/o sostuire i filtri dopo il periodo di tempo specificato (pericolò di incendio).

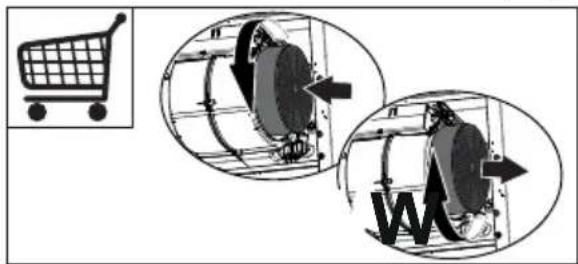

• Ilaggio al carbone attivo non è lavabile né è rigenerabile e

deve essere sostituito agli 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intense (W).

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

4.COMANDI

Tasto	Funzione
A	Accende e spegne l'impianto di il-luminazione alla massima intensità con una breve pressione del tasto. Attivabile da agli velocità.
	Delay Adatto per completing l'eliminazioné di odori residui. Può essere attivato da agli velocità. Con una lunga pressione attiva lo spegni-mente automatico ridardato di 5 minuti. Quando è attivo, della velocità lampeggia. Si disatti-va premendo il tasto della velocità, spegnendo il motore.
B	Breve pressione. Accende e spe-gne il motore di aspirazione alla prima velocità.
C	Breve pressione. Accende e spe-gne il motore di aspirazione alla seconda velocità.
D	Breve pressione. Accende il motore di aspirazione alla terza velocità. Premuto la seconda volta attiva la velocità INTENSIVA temporizzata a 6 minuti, al termine dei quali la cappa si spegne automaticamente. Questa funizione è adatta a fronteggiare le massime emissioni di fumi di cottura. Premendo nuovamente il tasto D si disattiva la modalità INTENSIVA e si spegne il motore.

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
