KÄYTTÖOHJE PerfectView CAM24 WAECO

Asennus- ja käyttoohje

D

Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com

1

Lue tāmā kāyttöohje huolellisesti ennen kāyttöönottoa ja sāilytā se. Jos myyt laitteen eteenpān, anna ohje tālloin edelleen uudelle kāyttäjälle.

Sisällysluettelo

1 Ohjeita ohjevihkosen kayttamiseen 145
2 Turvallisuus- ja kiinnitysohjeita 146
3 Toimituskokonaisuus 149
4 Lisavarusteet 149
5 Tarkoituksenmukainen kayttö 150
6 Tekninen kuvaus 150
7 Yleisiä ohjeita sahköistä liittämista varten 151
8 Kameran asentaminen 152
9 Toiminnan tarkastaminen ja kameran saataminen 157
10 Kameran hito ja puhdistaminen 158
11 Takuu 158
12Havittaminen 158
13 Tekniset tiedot 159

1 Ohjeita ohjevihkosen käytämseen

Huomio!

Turvallisuusohje: Noudattamatta jattaminen voi johtaa materiaali-vaurioihin ja Haitata laitteen toimintaa.

Huomio!

Turvallisuusohje, joka viittaa sahkovirrasta ja -jannitteestä johtuvin vaaroihin: Noudattamatta jattaminen voi johtaa henkilö- tai materiaalivaurioihin ja Haitata laitteen toimintaa.

Ohje!

Laitteen käytöä koskevia lisātietoja.

Menettely: Tämä symboli ilmaisee, etta Teidän tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeeelta.

Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1 5, sivu 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tassä esimerkissä "kohteseen 5 kuvassa 1 sivulla 3".

Olkaa hyvä ja noudattakaa myös seuraavia turvallisuusohjeita.

2 Turvallisus- ja kiinnitysohjeita

Noudattakaa ajoneuvovalmistajan ja autoalan ammattiirien antamia turvallisuusohjeita ja vaatimuksia!

Huomio!

WAECO International ei ota mitään vastuuta seuraavista syistä johtuvista vauroiosta:

-asennusvirhe,
- laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot,
- Iaitteeseen ilman WAECO Internationalin nimenomaista lupaa tehdyt muutokset,
- käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen.

Varoitus!

Irrottakaa akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvoelektroniikkaan liittyvien toiden aloittamista.

Jos ajoneuvossa on lisäakku, myös sen miinusnapa tāytyy irrottaa.

Varoitus!

Riittamattomat johtimet voivat aiheuttaa oikosulun, jonka takia - syntyy johtopaloja,
- ilmatyyny (airbag) laukeaa,
- elektroniset ohjauslaitteistot vahingoittuvat,
- sahköiset toiminnot lakkaavat toimimasta (vikku, jarruvalo, änimerkki, sytytys, valot).

Noudattakaa siksi seuraavia ohjeita:

• Käytäkää toissä, jotka koskevat seuraavia johtimia, vain eristettyjä kaapelikenkiä, pistokkeita ja abico-liittimiä:

• 30 (suora plus akusta),

• 15 (kytketty plus, akun takana),
• 31 (akun paluujohdin, maa),
• 58 (peruutusvalo).

Alkää kayttäko sokeripaloja.

• Käytäkää johtojen liittämseen abico-pihtejä (Kuva 10, sivu 3).

• Ruuvatkaa johto johdinta 31 (maa) liittäessänne

• kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai

• kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin.

Huolehtikaa hyvästä maadoituksesta!

Kun akun minusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista hviää niihin tallenetut tiedot.

• Teidän täytyy asettaa ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen:

Radiokoodi
-Ajoneuvokello
- Kytkinkello
-Ajoneuvotietokone
- Istuimen paikka

Asetusohjeita lóydätte kustakin käyttoohjeesta.

Noudattakaa asennuksessa seuraavia ohjeita:

• Kiinnittäkää kameran ajoneuvoon asennettavat osat siten, etta ne eivät voi missän tapauksessa (akkijarrutus, liikenneonnettomuus) irrota ja johtaa matkustajien loukkaantumiseen.
  Kiinnittakää järjestelmän piilon verhousten alle kiinnitettävät osat siten, että ne eivät voi irrota tai vahingoittaa muita osia ja johtimia tai Haitata mitään ajoneuvon toimintoja (ohjaus, polkimet jne.).

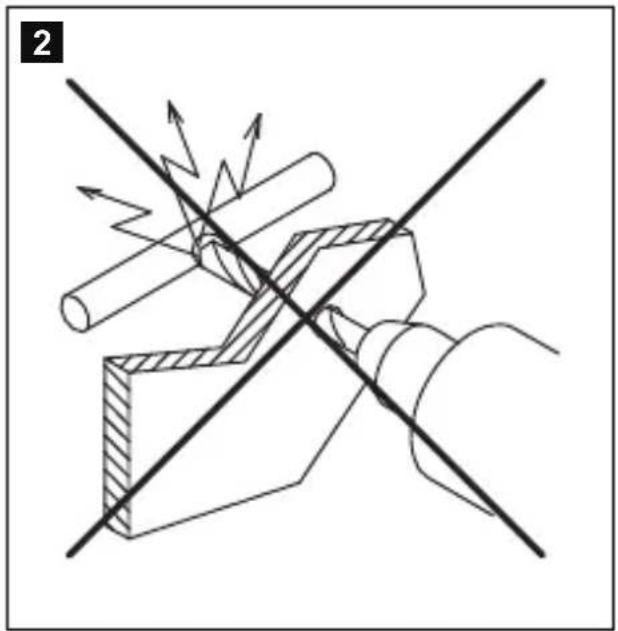

• Huolehtikaa poratessanne siitä, etta poran terällä on reiän takana riittävasti tilaa, jotta terä ei aiheuta vaurioita (Kuva 2, sivu 4).
• Pyöristäkää kaikkien reikien reunat ja käsitetkää ne ruostesuojaineella.
  Noudattakaa aina ajoneuvovalmistajan turvallisuusohjeita. Eräitä toitä (esim. AIRBAGin tapaiset järjestelmät jne.) saa tehdä vain koulutuksen saanut ammattihenkilökunta.

Noudattakaa seuraavia ohjeita sahköisiin osiin liittyvissä toissä:

Käytäkää sahköjohtimien jannitteisyyden tarkastamiseen vain diodishokynä (Kuva 8, sivu 3) tai voltittaria (Kuva 9, sivu 3). Loistelampulla toimivat sahkokynät (Kuva 12, sivu 3) ottavat liian paljon virtaa, mikä voi johtaa ajoneuvoelektroniikan vahingoittumiseen.
- Huolehtikaa ennen sähköjohtojen vetämistä siitä, että ne - ei ole taitteella tai kierteellä, - eivät hankaa reunoihin, - eivät kulje suojaamattomina teräväreunaisista reliistä (Kuva 3, sivu 4).
Eristakaa kaikki johtimet ja liitannat.
Kiinnittakäa johdot mekaanisen kuormituksen estämiseksi johtokiinnitti-millä tai eristysnauhalla, esim. ajoneuvossa jo oleviin johtoin.

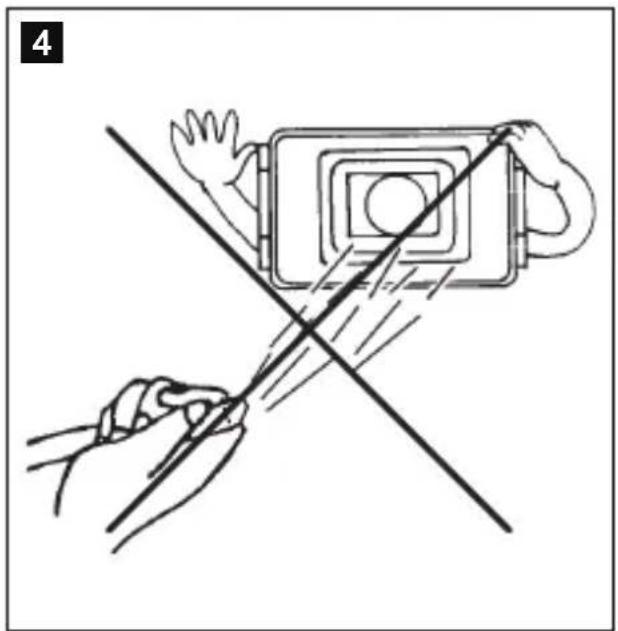

Kamera on vesitiivis. Kameran tiivisteet eivät kuitenkaankestä korkeapainepesuria (Kuva 4, sivu 4). Noudattakaa siksi seuraavia kameran käsittelyä koskevia ohjeita:

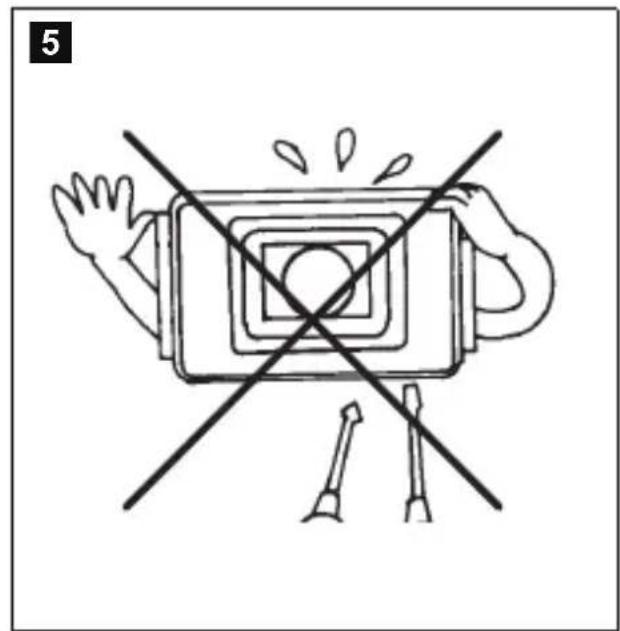

• Alkää avatko kameraa, koska tämä haittaa sen tiiviyttä ja toimintakyvä (Kuva 5, sivu 4).

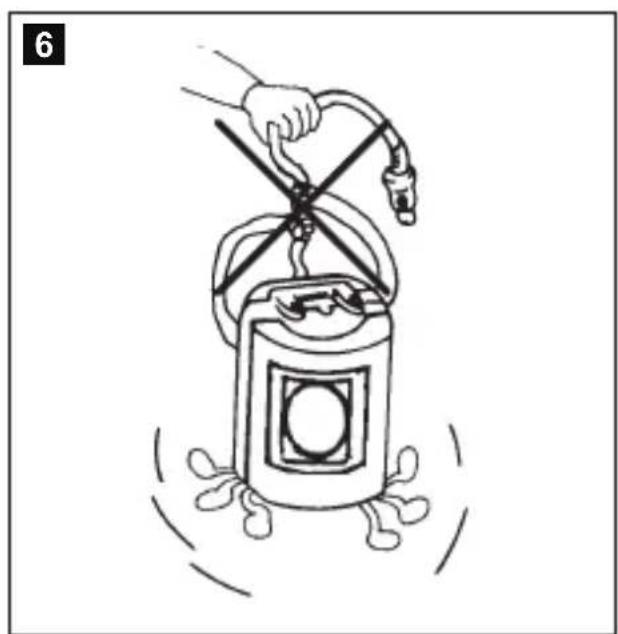

• Alkaa vetäko johdoista, koska tämä haittaa kameran tiiviytta ja toiminta-kyka (Kuva 6, sivu 4).

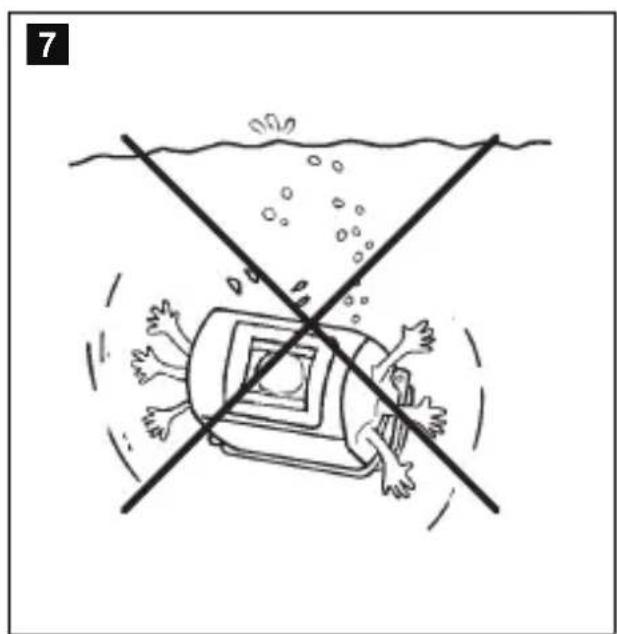

• Kamera ei sovi käytettäväksi veden alla (Kuva 7, sivu 4).

3 Toimituskokonaisus

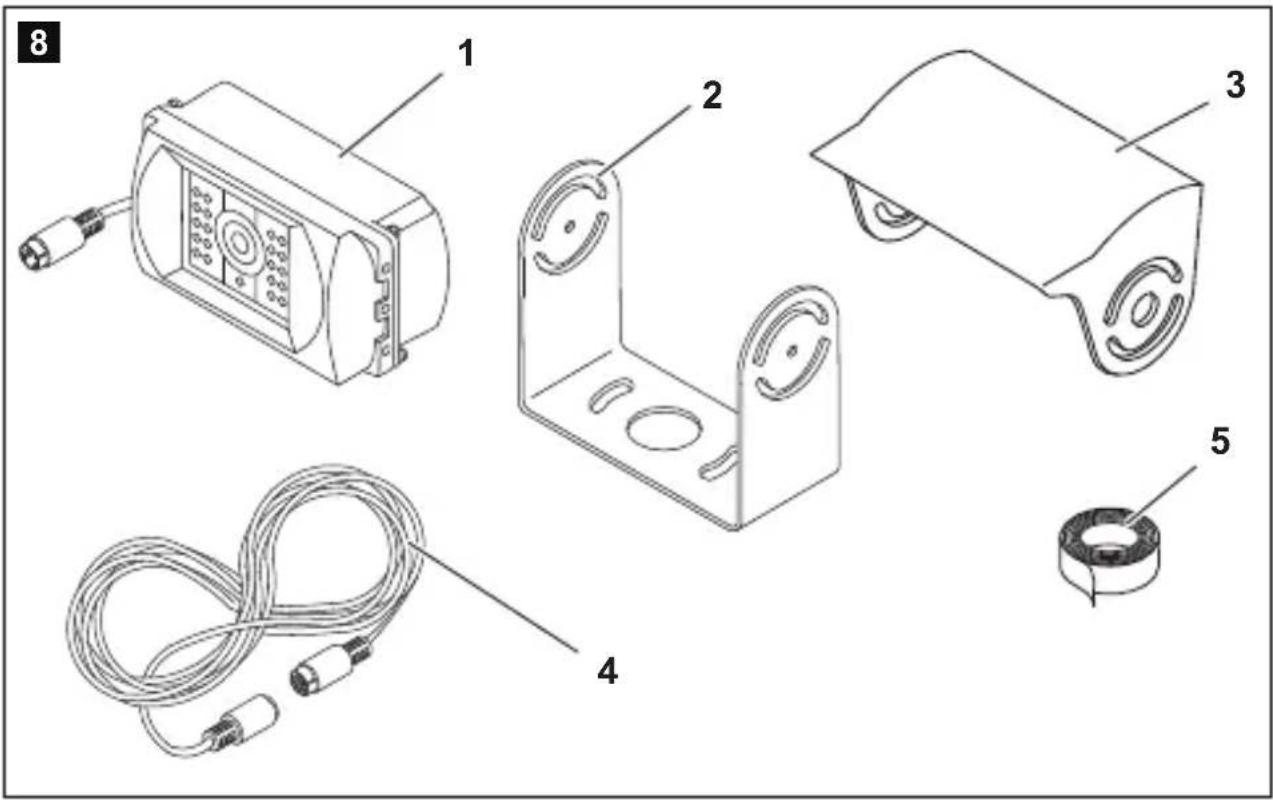

Nr. Kuva 8, sivu 5	Märä Nimitys Tuote-nr.
1	1	Kamera
		Monokromaattinen kamera RV-24/N Värikamera RV-27/N
2	1	Kameran pidike RV-27KIT/N
3	1	Kameran suojus RV-27KIT/N
4	1	Jatkojohto RV-520
5	1	Eristinalusta
6	1	Vulkanoituva tiivistysnauha
-	1	Kiinnitysmateriaali

4 Lisävarusteet

Nimitys Tuote-nr.

Jatkojohto 5 m RV-505

Jatkojohto 8 m RV-508

Jatkojohto 20 m RV-520

Spiraalijohto perävaunukäytöä varten RV-500-SPK

5 Tarkoituksenmukainen käytto

Monokromaattinen kamera CAM24 (tuotenumero RV-24/N) ja varikamera CAM27 (tuotenumero RV-27/N) on suunnitelu käytettäviksi ensisijassa ajoneuvoissa. Niitä voidaan käyttaa peruutusvideojärkestelmissä, die joita käytetaan suoraan ajoneuvon takana olevan alueen tarkkailemiseen kuljettajan paikalta käsin, esim. ajoneuvoa känneltäessä tai pysaköitäessä.

Huomio!

Peruutusvideoojärestelmät ovat peruutusapuvälineitä, kuitenkaan ne eivät vapauta Teità velvollisuudesta olla erityisen varovainen peruuttaessanne.

6 Tekninen kuvaus

Kamera ja yhdysrakenteinen mikrofoni on sijoitettu alumiinikoteloon ja ne valittävä kuvan ja änen johtoa pitkin monitoriin. Integroidun infrapuna-LEDink kautta on parannettu yönakyvyttä.

Kamera muodostuu seuraavista elementeistä:

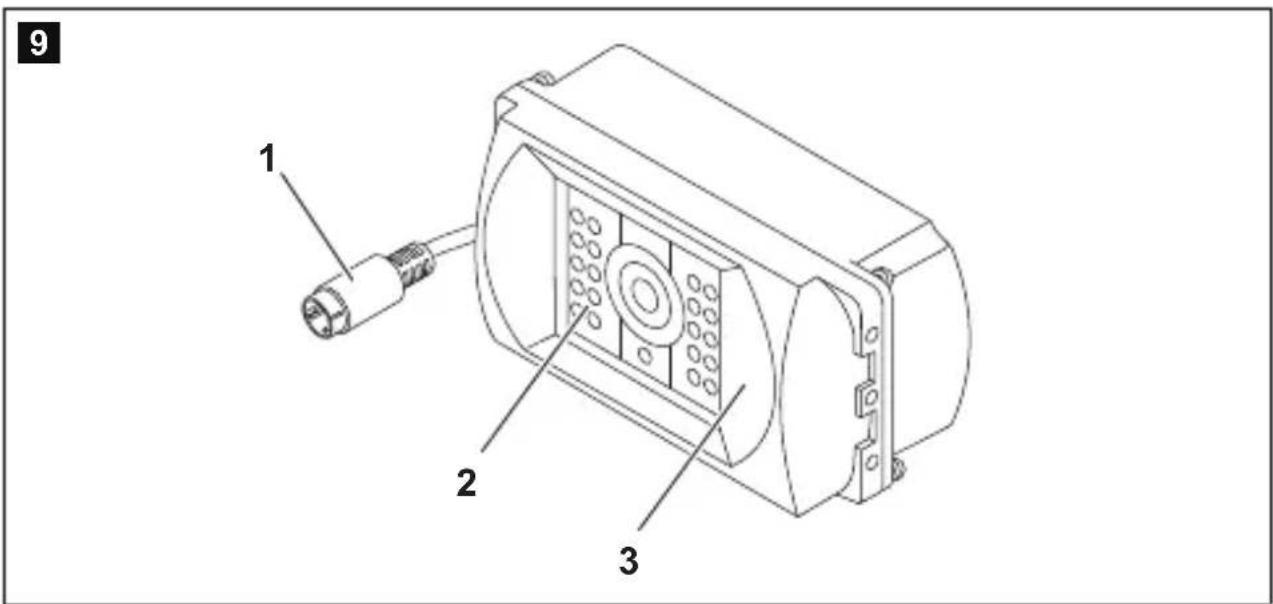

Nr. Kuva 9, sivu 5	Nimitys
1	6-napainen liitäntäjohto
2	Infrapuna-LEDit
3	Mikrofoni

7 Yleisiä ohjeita sähköistä liittämistä varten

7.1 Johtoen vetäminen

Ohje!

Käytäkää liitäntäjohtoen lapiviemiseen mahdollisuuksien mukaan alkuperäisiä lapivientipaikkoja tai muita lapivientimahdollisuuksia kuten esim. verhouksen reunoja, tuuletusritilöitä tai puuttuvien kytkinten peitelevyjä. Jos lapivientipaikkoja ei ole, Teidän tāytyy porata kyseisiä johtoja vastaavat reliät. Katsokaa etukäteen, etta porausreiän toisella puolella on riittävästi tilaa.

Ohje!

Epääasianmukaiset johtoyhteydet ja -liitokset johtavat yha uudelleen virhetoimintoihin ja rakenneosien vaurioitumiseen. Johtojen asianmukainen vetäminen ja liittäminen on varusteosien jatkuvan ja virheettöman toiminnan perusedellytys.

Huomio!

Johdot eivät saa joutua pitkäksi aikaa kosketuksiin liuotinten kuten esim. bensiinin kanssa, koska liuottimet vahingoittavat muuten johtoja.

Noudattakaa siksi seuraavia ohjeita:

• Vetäkää johdot mahdollisuuksien mukaan aina ajoneuvon sisätiloihin, sillä siellä ne ovat paremmin suojassa kuin ajoneuvon ulkopuolella. Jos vedättte kuitenkin johtoja ajoneuvon ulkopuolelle, huolehtikaa siitä, että ne on kiinnitety lujasti (lisäksi nippusiteillä, eristysnauhalla jne.).
• Johtoen vioittumisen välttämiseksi säilytäkää johtoja vetäessanne aina riittävät etäisyys ajoneuvon kuumiin ja likkuviin osiin (pakoputki, vetoakselit, laturi, tuuletin, lammitin jne.). Käytäkää mekaniseen suojaamiseen aaltoputkea tai vastaavanlaisia suojamateriaialeja.
• Kietokaa yhdysjohtoen pistoliitantöjen sekä kaikkien johtoliitosten (myös ajoneuvon) ympärille tiiviisti mukana toimitettua tiivistysnauhaa suojaksi sisään tunkeutuvaa vettä vastaan (Kuva 10 B, sivu 5).

Huolehtikaa ennen johtoen vetamistä siitä, että ne

• ei ole voimakkaasti taitteella tai kierteellä,
  -eivat hankaa reunoihin,

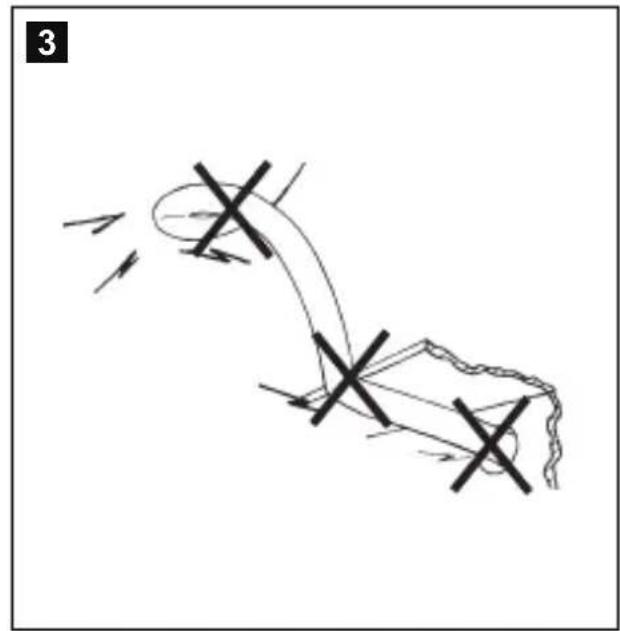

• eivät kulje suojaamattomina teräväreunaisista reilistä (Kuva 3, sivu 4).

Kiinnittää johdot ajoneuvoon, jotta nihin ei voi jaädä kiinni
(kompastumisvaara). Tähän voidaan käyttaa johtokiinnittimiä, eristysnauhaa tai liimalla liimaamista.
- Suojatkaa jokainen ulkopintaan tehtävä reikä sopivin kinoin vesivahin
goilta, esim. asettamalla johto tiivistysmassan kanssa paikalleen ja suihkuttamalla johto ja lapivientiholkki tiivistysmassalla.

Ohje!

Aloittakaa lapivientien tiivistäminen vasta sitten, kun kaikki kameraa koskevat saatötyöt on tehty loppuun ja liitäntäjohtojen tarvittavat pituudet ovat selvää.

8 Kameran asentaminen

8.1 Tarvittavat tyokalut

Kiinnittämseen ja asentamiseen tarvitsette seuraavia tyokaluja:

• Poranteräsarja (Kuva 1, sivu 3)
• Porakone (Kuva 1 2, sivu 3)
• Ruuvimeisseli (Kuva 1 3, sivu 3)
• Lenkki-tai kiintoavainsarja (Kuva 1 4, sivu 3)
• Mitta (Kuva 1 5, sivu 3)
• Vasara (Kuva 1 6, sivu 3)
• Merkkipuikko (Kuva 1 7, sivu 3)

Sahkoliitantaa ja sen tarkastamista varten tarvitsette seuraavia apuvalineita:

• Diodisähkökynä (Kuva 1 8, sivu 3) tai voltittittari (Kuva 1 9, sivu 3)
• Eristysnauhaa (Kuva 1 11, sivu 3)
• Mahd. johdon lapiivientiholkkeja

Johtojen kiinnittämseen tarvitaan mahdollisesti vielä lisää johtokiinnittimiä.

8.2 Kameran asentaminen

Ohje!

Jos ajoneuvon ajoneuvopapereihin merkitty korkeus tai pituus muuttuu kameran asentamisen takia, muutos taytyy hyväksytta asianomaisissa paikoissa (katsastuskonttorit).

Antakaa oman liikenneviranomaisenne kirjata uusi hyväksyntä ajoneuvopapereihinne.

Varoitus!

Valitkaa kameran paikka hyvin ja kiinnittakää se niin lujasti,
että kamera se ei voi missän tapauksessa johtaa lahellä seisovien
ihmisten loukkaantumiseen esim. ajoneuvoon osuvien oksien
repäistessä kameran irti.

Noudattakaa asennuksessa seuraavia ohjeita:

• Kiinnittäkää kamera järkevän kuvakulman saavuttamiseksi vähintään kahden metrin korkeudelle.
  Huolehtikaa asentaessanne kameraa siitä, että työskentelypaikkanne on riittävän tukeva.
• Huolehtikaa siitä, että kameran asennuspaikka on riittävän tukeva (esim. ajoneuvon kattoa pyyhkivät oksat voivat tarttua kameraan).

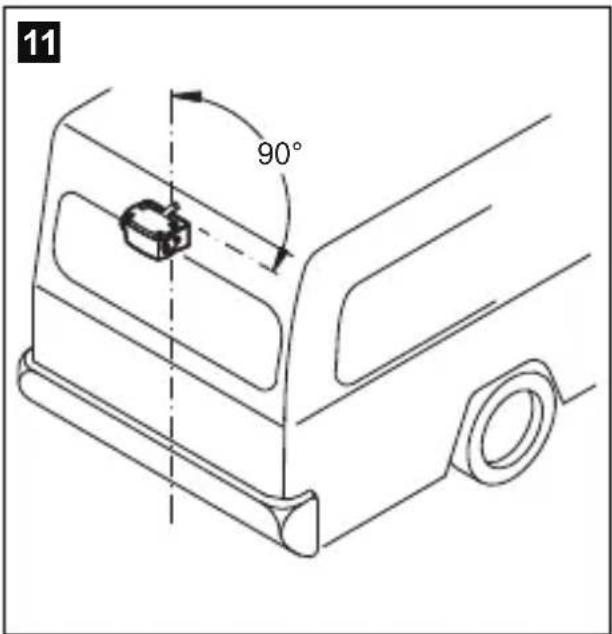

• Asentakaa kamera vaakasuoraan keskelle ajoneuvon takaosaa (Kuva 11, sivu 6).

• Varmin kiinnitys saavutetaan korirakenteen katon lapi menevillä ruuveilla. Olkaa hyvä ja noudattakaa tällöin seuraavia ohjeita:

• Valitun asennuspaikan takana taytyy olla riittavasti vapaata tilaa asennusta varten.

• Jokainen Iäpivienti täytyy suojata sopivin kinoin vesivahinkoja vastaan (esim. laittamalla ruuveihin tiivistysmassaa ja/tai suihkuttamalla ulkoiset kiinnityssosat tiivistysmassalla).

• Korirakenteen täytyy olla kiinnityskohdassa riittävän tukeva, jotta kameran pidike voidaan kiristää riittävän kireälle.

• Tarkastakaa etukäteen, etta porausreiän toisella puolella on riittävasti tilaa (Kuva 2, sivu 4).

• Josette ole varma valitsemastanne asennuspaikasta, kaantykakorirakenteen valmistajan tai sen edustajan puoleen.

Vinkki!

Rasvatkaa ruuvien kierteet ruuvikorroosion minimoitiseksi.

Menetelkää asennuksessa seuraavasti:

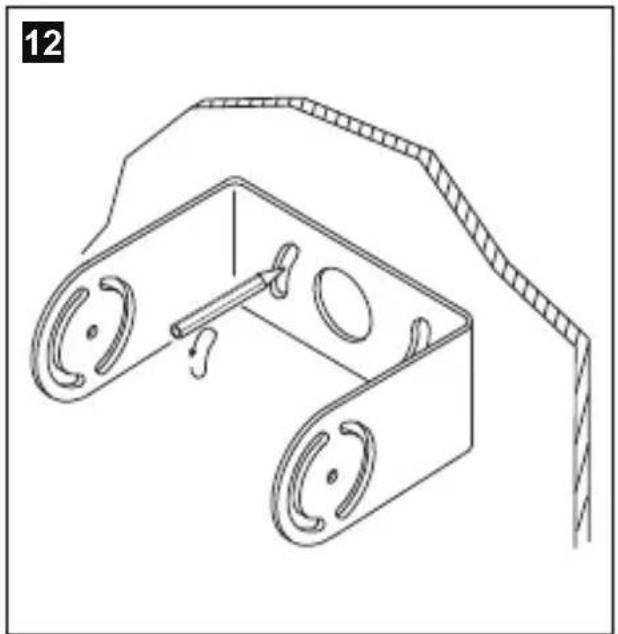

Pitää kameran pidikettä valitussa asennuspaikassa ja merkitkää vähintään kaksi eri porauskohtaa (Kuva 12, sivu 6).
Tehkää aiemmin merkittyihin kohtiin vasaralla ja merkkipuikolla alkusyvennys, jotta porantera ei lipsahda kohdaltaan.

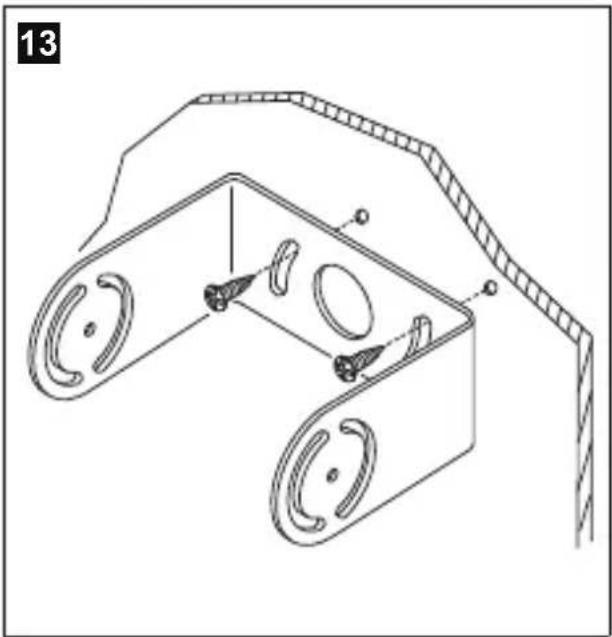

Jos haluatte ruuvata kameran kiinni peltiruuveilla (Kuva 13, sivu 6)

Huomio!

Peltiruuveja saa kayttä kiinnittämseen vain, kun kiinnitysalusta on vahintäan 1,5 mm paksua teraspeltiä.

Poratkaa merkitsemiinne kohtiin 2 mm:n reiät.
Pyoristakaa kaikki poratut reiata suojatkaa ne ruosteelta.
Ruuvatkaa kameran pidike kiinni paikalleen 4 × 10 ~mm -peltiruuveilla.

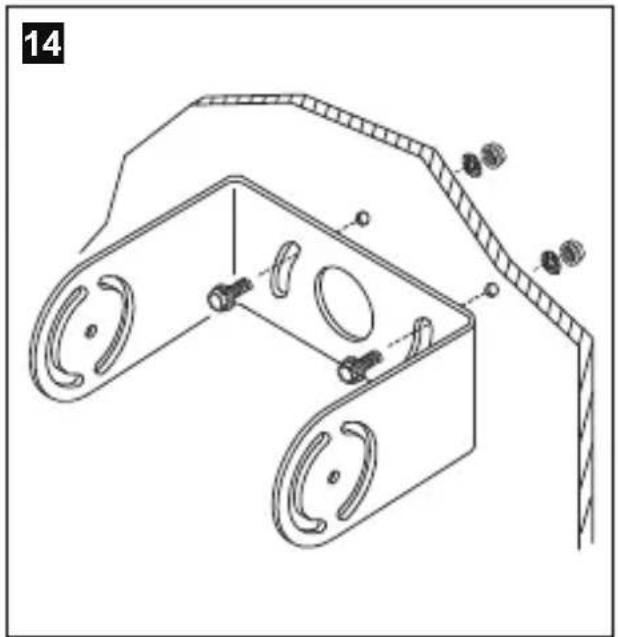

Jos haluatte kiinnittä kameran korirakenteen lapi kierreruuveilla (Kuva 14, sivu 6)

Huomio!

Huolehtikaa siitä, etta mutterit eivät voi niitä kiristettäessä kiskoutua korirakenteen lapi.

Käytäkää mahdollisesti suurempia prikkoja tai peltilevyjä.

Poratkaa merkitsemiinne kohtiin 4,5 mm:n reliat.
Pyoristakaa kaikpi poratut rei at ja suojatkaa ne ruosteelta.
Ruuvatkaa kameran pidike kiinni M4 x 20 mm -pulteilla. Korirakenteen paksuudesta riippuen voidaan tarvita pidempiä pultteja.

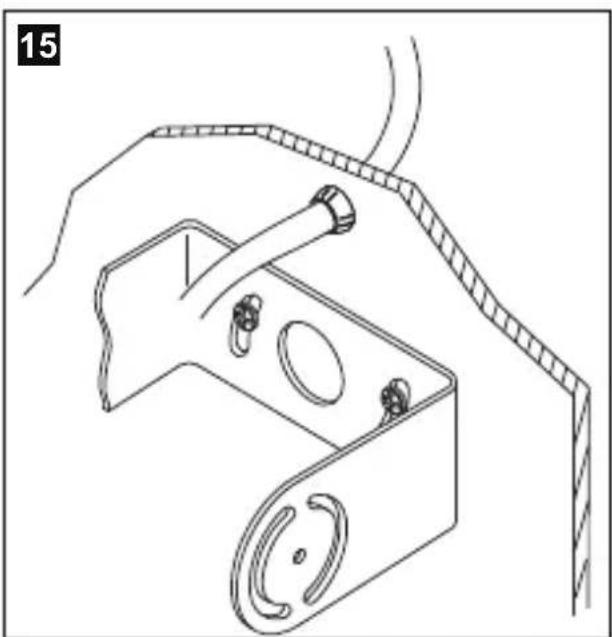

Kameran liitäntäjohdon lapiviennin tekeminen (Kuva 15, sivu 6)

Ohje!

Käytäkää liitäntäjohtoen lapivientiin mahdollisuuksien mukaan valmiina olevia lapivientipaikkoja, esim. tuuletusritilöità. Jos lapivientipaikkoja ei ole, Teidän tätyy porata 0 13 mm:n reikä. Tarkastakaa etukäteen, etta porausreiän toisella puolella on riittävästi tilaa.

Poratkaa kameran lahelle 13 mm:n reikä.
Pyoristakaa kaikki peltiin poratut reliat ja suojatkaa ne ruosteelta.
Laittakaa kaikkin teravareunaisin reikiin lapivientiholkki.

Kameran ja kameran suojuksen kiinnittäminen

Tyontakaa kamera kameran pidikkeeseen (Kuva 8 2, sivu 5).

Huomio!

Käytäkää kameran kiinnittämiseen pidikkeeseen vain mukana toimitettuja ruuveja. Pidemmät ruuvit vahingoittavat kameraa.

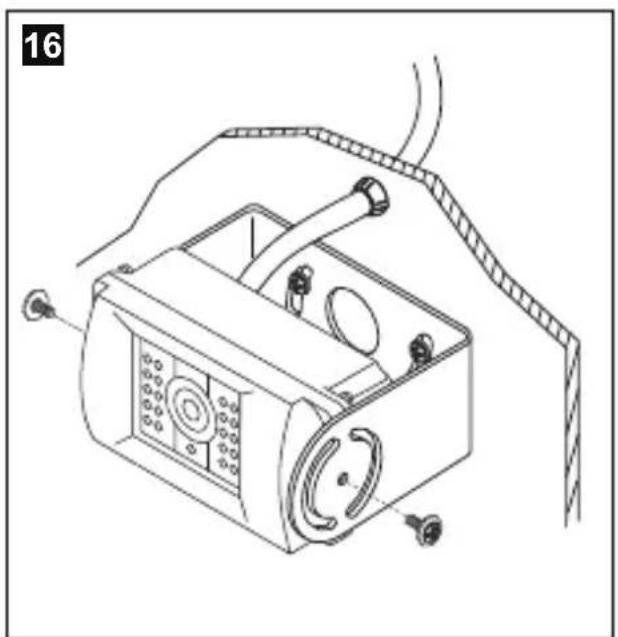

Kiinnittäkää kamera löysästi kahdella ruuvilla M3 x 6 mm (kts.Kuva 16, sivu 6).

Kamera on nyt keskitetty.

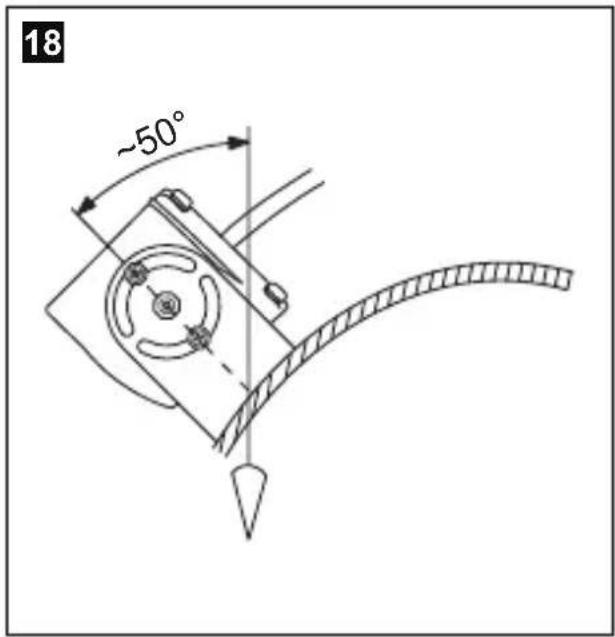

Suunnatkaa kamera siten, etta objektivi muodostaa n. 50^ kulman ajoneuvon pystyakseliin nahden (kts.Kuva 17, sivu 7).

Huomio!

Alkää asentako kameraa milloinkaan ilman lisäkamerasuojusta.
Käytäkää kameran suojuksen asentamiseen vain ruuveja
M3 x 8 mm. Pidemmat ruuvit vahingoittavat kameraa.

Työntäkää kameran suojus (Kuva 3, sivu 5) kameran paälle siten, etta keskimmäinen poraus liukuu molempien ruuvinkantojen yli ja pitkitäiset reiät osuvat kohdalleen kameran reikien kanssa.
Voitte nyt nähdä molemmat kierreporaukset, joita käytetään kameran suojuksen ja kameran pidikkeen kiinnittämseen.
Kiinnittakäa kameran suojus löysästi neljällä ruuvilla M3 x 8 mm pitkittäisiin reikiin (Kuva 17, sivu 7).

Ohje!

Kuusi ruuvia kirstetään vasta, kun olette ensin suunnannut kameran (kts. kappale "Toiminnan tarkastaminen ja kameran säätäminen" sivulla 157).
Tätä varten Teidän tätyy vielä ensin asentaa monitori ja liittäa se sahköisesti (kts. periaatteellinen liitäntäkaavio Kuva 20, sivu 7).

8.3 Kameran liittäminen

Ohje!

Vetäkää kamerajohto siten, etta kameran ja jatkojohdon pistoliitantaan paastän helposti kasiksi, jos kamera taytyy mahdollisesti irrottaa. Asennuksen purkaminen helpottuu nain huomattavasti.

Vetäkää kamerajohto ajoneuvon sisään.

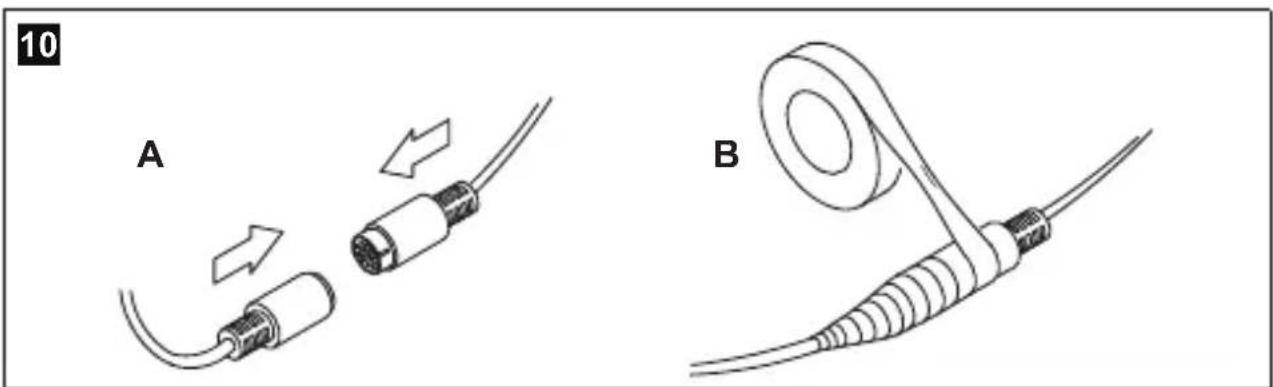

Tyontakäa kamerajohdon pistoke jatkojohdon pistoliittimeen (Kuva 10A, sivu 5).

Vinkki!

Laittakaa pistokkeesen hieman rasvaa, esim. naparasvaa, pistokkeiden korroosion minimoimiseksi.

Huomio!

Jatkojohdon pistoliitannat eivat tarjoa mitaan suojaa veden sisaan tunkeutumista vastaan. Laittakaa liitantoihin ehdottomasti mukana toimitettua tiivistysnauhaa (Kuva 10 B, sivu 5).

Ohje!

Tarvittaessa saatavissa on jatkojohtoja (kts. kappale "Lisavarusteet" sivulla 149).

9 Toiminnan tarkastaminen ja kameran saatäminen

Tarkastakaa kameran toiminta sen jälkeen, kun olette liittänyt sen monitoriin.

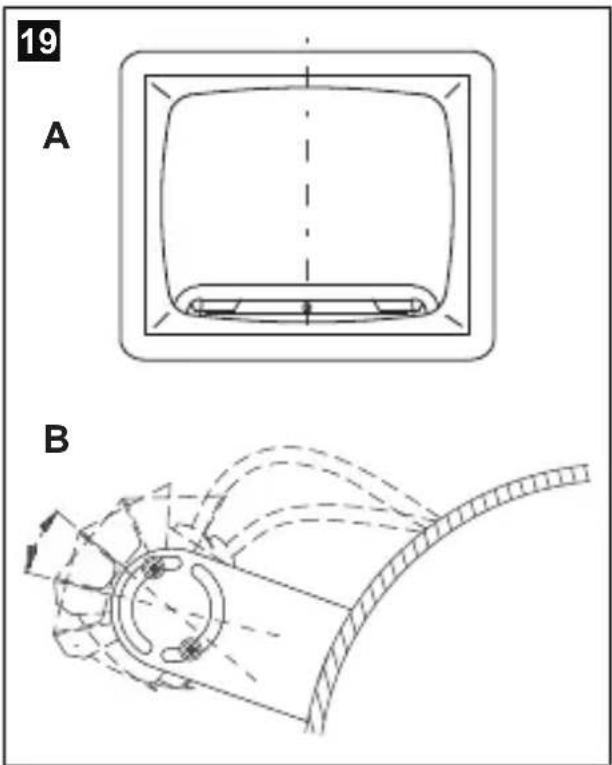

Suunnatkaa kamera tarvittaessa monitorikuvan avulla:

Monitorinkuvan alareunassa tulisi nakyä ajoneuvonne perä tai takuspiskuri. Takapuskurin keskikohdan tulisi olla myös monitorikuvan keskikohta (Kuva 19, sivu 7).

Kiristakaa kameran pidikkeen kuusi kiinnitysruuvia.

Suorittakaa kontrasti- ja kirkkaussaadot monitorin avulla.

10 Kameran huito ja puhdistaminen

Huomio!

Alkaa kayttakö puhdistamiseen teräviä tai kovia valineita, koska tämä voi johtaa laitteiden vahingoittumiseen.

▶Puhdistakaa kamera toisinaan pehmeällä, kostealla rievulla.

11 Takuu

Laitetta koskevat omat yleiset takuu- ja vastuuehtomme. Jos tuote sattuu olemaan viallinen, ole hyvä ja lahetä se maasi WAECO-toimipisteeseen (osoitteet käyttoohjeen takasivulla) tai omalle ammattikauppiaallesi. Korjausja takuukäsittelyä varten lahetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa nagyy ostopäivä,
• valitusperuste tai vikakuvaus.

12 Havittäminen

Vie pakkausmaterialiaali mahdollisuuksien mukaan vastaavan kierratysjäteen joukkoon.

Jos poistat laitteen lopullisesti käytösta, ole hyvä ja ota selvää laitteen havittämista koskevista märäyksista lahimmässä kierrätyskeskuksessa tai kauppiaasi luona.

13 Tekniset tiedot

CAM24 CAM27

Kuvapisteita: n. 250000 kuvapistettä n. 270000 kuvapistettä

Herkkyys: < 1 luksia < 2 luksia

Kuvakulma: n. 120^ kulmittain

Käytölämpötila: -30^ + 65^

Käyttojannite: 12 V DC

Kulutus: 1,5 W

Mitat L x K x S

(pidikkeen kanssa): 82 × 73 × 58 ~mm

Paino: n. 0,4 kg

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus-mahdollisuuksiin pidatetaan.

Hyväksynnät

Laitteella on E13-hyväksyntä.

Europe

A Dometic Austria GmbH
