KÄYTTÖOHJE PerfectView CAM30 WAECO

Asennus- ja käyttöohje

D

Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvas- tomme maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com

PerfectView

PerfectView Ohjeita ohjevihkosen käyttämiseen

Lue tämä ohje huolellisesti läpi ennen laitteen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt laitteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Sisällysluettelo

1 Ohjeita ohjevihkosen käyttämiseen 109
2 Turvallisuus- ja kiinnitysohjeita 110
3 Toimituskokonaisuus 112
4 Lisävarusteet 112
5 Tarkoituksenmukainen käyttö 112
6 Tekninen kuvaus 113
7 Yleisiä ohjeita sähköistä liittämistä varten 113
8 Kameran asennus .... 114
9 Kameran liittäminen....117
10 Toiminnan tarkastaminen ja kameran säätäminen 117
11 Kameran hoito ja puhdistus .... 117
12 Takuu....118
13 Hävittäminen 118
14 Tekniset tiedot 118

1 Ohjeita ohjevihkosen käyttämiseen

Huomio!

Turvallisuusohje: Noudattamatta jättäminen voi johtaa materiaalivaurioihin ja haitata laitteen toimintaa.

Varoitus!

Turvallisuusohje, joka viittaa sähkövirrasta ja -jännitteestä johtuviin vaaroihin: Noudattamatta jättäminen voi johtaa henkilö- tai materiaalivaurioihin ja haitata laitteen toimintaa.

Ohje

Laitteen käyttöä koskevia lisätietoja.

Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menet- tely kuvataan askel askeleelta.

√Tämä symboli kuvailee menettelyn tuloksen.

Turvallisuus- ja kiinnitysohjeita PerfectView

kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

Noudata myös seuraavia turvallisuusohjeita.

2 Turvallisuus- ja kiinnitysohjeita

Valmistaja ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista:

asennus- tai liitäntävirheet
- laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot,
- laitteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset,
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen.

Varoitus!

Irrota akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvo-elektroniikkaan liittyviä töitä.

Jos ajoneuvossa on lisääakku, myös sen miinusnapa täytyy irrottaa.

Varoitus!

Riittämättömät johtimet voivat aiheuttaa oikosulun, jonka takia

– syntyy johtopaloja,
- ilmatyyny (airbag) laukeaa,
– elektroniset ohjauslaitteistot vahingoittuvat,
– sähköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, äänimerkki, sytytys, valot).

Noudata siksi seuraavia ohjeita:

- Käytä töissä, jotka koskevat seuraavia johtimia, vain eristettyjä kaapelikenkiä, pistokkeita ja abiko-liittimiä.

• 30 (suora plus akusta),
• 15 (kytketty plus, akun takana),
• 31 (akun paluujohdin, maa),
• 58 (peruutusvalo).

Älä käytä sokeripaloja.

• Käytä johtojen liittämiseen abiko-pihtejä.
  Liitännät, joita ei enää irroteta, voidaan juottaa yhteen minkä jälkeen ne tulee eristää.

- Ruuvaa johto liittäessäsi johtimeen 31 (maa)

- kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai

- kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin.

Huolehdi hyvästä maadoituksesta!

PerfectView Turvallisuus- ja kiinnitysohjeita

Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista häviää niihin tallennetut tiedot.

• Aseta ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen:
• Radiokoodi
• Ajoneuvokello
• Kytkinkello
• Ajoneuvotietokone
  – Istuimen paikka
  Asetusohjeita löydät kustakin käyttöohjeesta.

Noudata asennuksessa seuraavia ohjeita:

• Kiinnitä kameran ajoneuvoon asennettavat osat siten, että ne eivät voi missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irrota ja johtaa matkustajien loukkaantumiseen.
• Kiinnitä järjestelmän verhousten alle kiinnitettävät osat siten, että ne eivät voi irrota tai vahingoittaa muita osia ja johtimia tai haitata mitään ajoneuvon toimintoja (ohjaus, polkimet jne.)

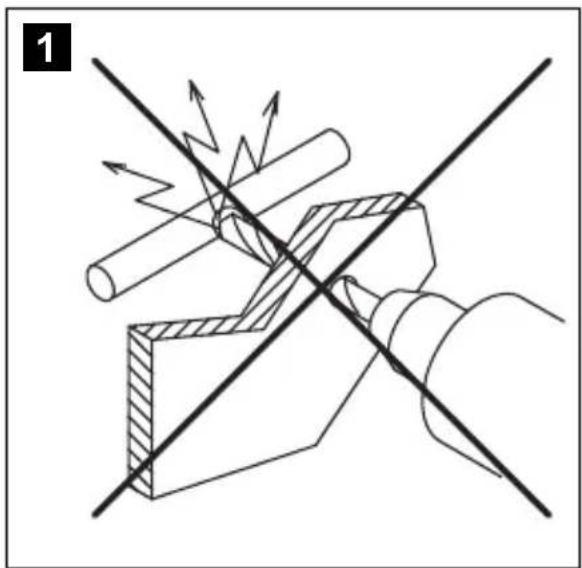

• Huolehdi poratessasi siitä, että poran terällä on reiän takana riittävästi tilaa, jotta terä ei aiheuta vaurioita (kuva 1, sivulla 3).
• Pyöristä kaikkien reikien reunat ja käsittele ne ruostesuojaaineella.
• Noudata aina ajoneuvovalmistajan turvallisuusohjeita. Eräitä töitä (esim. AIRBAGin tapaiset järjestelmät jne.) saa tehdä vain koulutuksen saanut ammattihenkilökunta.

Noudata seuraavia ohjeita sähköisiin osiin liittyvissä töissä:

• Käytä sähköjohtimien jännitteisyyden tarkastamiseen vain diodisähkökynää tai volttimittaria.
  Loistelampulla toimivat sähkökynät ottavat liian paljon virtaa, mikä voi johtaa ajoneu- voelektroniikan vahingoittumiseen.

- Huolehdi ennen sähköjohtojen vetämistä siitä, että ne

– ei ole taitteella tai kierteellä,
– eivät hankaa reunoihin,
- eivät kulje suojaamattomina teräväreunaisista rei'istä (kuva 2, sivulla 3).

- Eristä kaikki johtimet ja liitännät.

- Kiinnitä johdot mekaanisen kuormituksen estämiseksi johtokiinnittimillä tai eristysnau-halla, esim. ajoneuvossa jo oleviin johtoihin.

Kamera on vesitiivis. Kameran tiivisteet eivät kuitenkaan kestä korkeapainepesuria. Noudata siksi seuraavia kameran käsittelyä koskevia ohjeita:

• Älä avaa kameraa, koska tämä haittaa sen tiiviyttä ja toimintakykyä.
• Älä vedä johdoista, koska tämä haittaa kameran tiiviyttä ja toimintakykyä.
• Kamera ei sovi käytettäväksi veden alla.

Toimituskokonaisuus PerfectView

3 Toimituskokonaisuus

Nr.kuva 3,sivulla 3

Määrä Nimitys Tuote-nro.

1 1

Kamera

Monokromaattinen kamera CAM30	2222000004
Värikamera CAM30C	2222000005
Värikamera CAM40	9102000011

2 1 Ylempi ja alempi kamerapidike

3 1 Eristinalusta

- 1 Kiinnitysmateriaali

4 Lisävarusteet

Nimitys Tuote-nro.

Jatkojohto 5 m RV-605

Jatkojohto 10 m RV-610

Jatkojohto 20 m RV-620

Spiraalijohto perävaunukäyttöä varten RV-500-SPK

5 Tarkoituksenmukainen käyttö

Mustavalko-kamera CAM30 (tuotenro 2222000004) sekä värikamerat CAM30C (tuotenro RV-30K-F) ja CAM40 (tuotenro 9102000011) ovat ensisijaisesti tarkoitettu käytettäväksi ajoneuvossa. Niitä voidaan käyttää peruutusvideojärjestelmissä, joita käytetään suoraan ajoneuvon takana olevan alueen tarkkailemiseen kuljettajan paikalta käsin, esim. ajoneuvoa käännettäessä tai pysäköitäessä.

Peruutusvideojärjestelmät ovat peruutusapuvälineitä, kuitenkaan ne eivät vapauta sinua velvollisuudesta olla erityisen varovainen peruuttaessasi.

112

PerfectView Tekninen kuvaus

6 Tekninen kuvaus

6.1 Toimintakuvaus

Kamera on sijoitettu alumiinikoteloon ja ne välittävä kuvan ja äänen johtoa pitkin monito-riin. Integroidun infrapuna-LEDin kautta on parannettu yönäkyvyyttä.

Kamera muodostuu seuraavista elementeistä:

Nr. kuva 4, sivulla 4 Nimitys

1 Infrapuna-LEDit
2 Mikrofoni (vain CAM30 ja CAM30C)
3 Läpivientiholkki
4 6-napainen liitäntäjohto
5 LDR-anturi

7 Yleisiä ohjeita sähköistä liittämistä varten

7.1 Johtojen vetäminen

Ohje

Käytä liitäntäjohtojen läpiviemiseen mahdollisuuksien mukaan alkuperäisiä läpivientipaikkoja tai muita läpivientimahdollisuuksia kuten esim. verhouksen reunoja, tuuletusritilöitä tai puuttuvien kytkinten peitelevyjä. Jos läpivientipaikkoja ei ole, sinun täytyy porata kyseisiä johtoja vastaavat reiät. Katso etukäteen, että porausreiän toisella puolella on riittävästi tilaa.

Ohje

Epäasianmukaiset johtoyhteydet ja -liitokset johtavat yhä uudelleen virhetoimintoihin ja rakenneosien vaurioitumiseen. Johtojen asianmukainen vetäminen ja liittäminen on varusteosien jatkuvan ja virheettömän toiminnan perusedellytys.

Huomio!

Johdot eivät saa joutua pitkäksi aikaa kosketuksiin liuotinten, esim. bensiinin kanssa, koska liuottimet vahingoittavat muuten johtoja.

Kameran asennus PerfectView

Noudata siksi seuraavia ohjeita:

• Vedä johdot mahdollisuuksien mukaan aina ajoneuvon sisätiloihin, sillä siellä ne ovat paremmin suojassa kuin ajoneuvon ulkopuolella.
  Jos vedät kuitenkin johtoja ajoneuvon ulkopuolelle, huolehdi siitä, että ne on kiinnitetty lujasti (lisäksi nippusiteillä, eristysnauhalla jne.).
• Johtojen vioittumisen välttämiseksi säilytä johtoja vetäessäsi aina riittävä etäisyys ajoneuvon kuumiin ja liikkuviin osiin (pakoputki, vetoakselit, laturi, tuuletin, lämmitin jne.). Käytä mekaaniseen suojaamiseen aaltoputkea tai vastaavanlaisia suojamateriaaleja.
• Kiedo yhdysjohtojen pistoliitäntöjen sekä kaikkien johtoliitosten (myös ajoneuvon) ympärille tiiviisti mukana toimitettua tiivistysnauhaa suojaksi sisään tunkeutuvaa vettä vastaan (kuva 5 B, sivulla 4).
• Huolehdi ennen johtojen vetämistä siitä, että ne
  – ei ole voimakkaasti taitteella tai kierteellä,
  – eivät hankaa reunoihin,
• eivät kulje suojaamattomina teräväreunaisista rei'istä (kuva 2, sivulla 3).

- Kiinnitä johdot ajoneuvoon, jotta niihin ei voi jäädä kiinni (kompastumisvaara). Tähän voidaan käyttää johtokiinnittimiä, eristysnauhaa tai liimalla liimaamista.

- Suojaa jokainen ulkopintaan tehtävä reikä sopivin keinoin vesivahingoilta, esim. asettamalla johto tiivistysmassan kanssa paikalleen ja suihkuttamalla johto ja läpivientiholkki tiivistysmassalla.

Ohje

Aloita läpivientien tiivistäminen vasta sitten, kun kaikki kameraa koskevat säätötyöt on tehty loppuun ja liitäntäjohtojen tarvittavat pituudet ovat selvillä.

8 Kameran asennus

Ohje

Jos ajoneuvon ajoneuvopapereihin merkitty korkeus tai pituus muuttuu kameran asentamisen takia, muutos täytyy hyväksyttää asianomaisissa paikoissa (kat-sastuskonttorit).

Anna oman liikenneviranomaisesi kirjata uusi hyväksyntä ajoneuvopapereihin.

Huomio!

Valitse kameran paikka hyvin ja kiinnitä se niin lujasti, että kamera se ei voi missään tapauksessa johtaa lähellä seisovien ihmisten loukkaantumiseen esim. ajoneuvoon osuvien oksien repäistessä kameran irti.

PerfectView Kameran asennus

Noudata asennuksessa seuraavia ohjeita:

• Kiinnitä kamera järkevän kuvakulman saavuttamiseksi vähintään kahden metrin korkeudelle. Huolehdi kameraa asentaessasi siitä, että työskentelypaikka on riittävän tukeva.
• Huolehdi siitä, että kameran asennuspaikka on riittävän tukeva (esim. ajoneuvon kattoa pyyhkivät oksat voivat tarttua kameraan).
• Käytä ehdottomasti mukana toimitettua eristinalustaa (kuva 3 3, sivulla 3). Sillä estetään ajoneuvon huonoista maadoitusliitännöistä johtuvat vuotovirrat. Vuotovirroista aseuraa kuvassa näkyviä raitoja tai kovaäänisestä kuuluvaa hurinaa ja jopa vaurioita.

• Ota kiinnityksessä huomioon seuraavat ohjeet:

• Valitun asennuspaikan takana täytyy olla riittävästi vapaata tilaa asennusta var- ten.
  – Jokainen läpivienti täytyy suojata sopivin keinoin vesivahinkoja vastaan (esim. laittamalla ruuveihin tiivistysmassaa ja/tai suihkuttamalla ulkoiset kiinnitysosat tiivistysmassalla).

• Korirakenteen täytyy olla kiinnityskohdassa riittävän tukeva, jotta kamerapidike voidaan kiristää riittävän kireälle.

• Tarkasta etukäteen, että porausreiän toisella puolella on riittävästi tilaa (kuva 1, sivulla 3).

• Jos et ole varma valitsemastasi asennuspaikasta, käänny korirakenteen valmistajan tai sen edustajan puoleen.

Ohje

Rasvaa ruuvien kierteet ruuvikorroosion minimoimiseksi.

Suorita asennus seuraavasti:

▶Pidä kamerapidikettä valitussa asennuspaikassa ja merkitse kaksi eri porauskohtaa (kuva 6, sivulla 5).
Tee aiemmin merkittyihin kohtiin vasaralla ja merkkipuikolla alkusyvennys, jotta po- ranterä ei lipsahda kohdaltaan.

Jos haluat ruuvata alemman kamerapidikkeen kiinni peltiruuveilla

Huomio!

Peltiruuveja saa käyttää kiinnittämiseen vain, kun teräspellin vähimmäispaksuus on 1,5 mm.

▶ Poraa merkitsemiisi kohtiin ∅ 2 mm:n reiät.
▶Pyöristä kaikki poratut reiät ja suojaa ne ruosteelta.
Aseta erityslevy (kuva 3 5, sivulla 3) alemman kamerapidikkeen asennuspaikalle. Tämä erityslevy toimii myös tiivisteenä ja se suojaa maalipintaa.

▶Ruuvaa kamerapidike kiinni paikalleen peltiruuveilla.

Kameran asennus PerfectView

Jos haluat kiinnittää alemman kamerapidikkeen korirakenteen läpi kierreruuveilla

Huomio!

Huolehdi siitä, että mutterit eivät voi niitä kirstettäessä kiskoutua korirakenteen läpi.

Käytä mahdollisesti suurempia prikkoja tai peltilevyjä.

▶ Poraa merkitsemiisi kohtiin ∅ 5,5 mm:n reiät.
▶Pyöristä kaikki poratut reiät ja suojaa ne ruosteelta.
Aseta erityslevy (kuva 3 5, sivulla 3) alemman kamerapidikkeen asennuspaikalle. Tämä erityslevy toimii myös tiivisteenä ja se suojaa maalipintaa.
▶ Ruuvaa alempi kamerapidike kiinni M5 x 25 mm -kierreruuveilla (kuva 7 A, sivulla 5).

Korirakenteen paksuudesta riippuen voidaan tarvita pidempiä pultteja.

Kameran kiinnitys

▶Aseta kamera alemmalle kamerapidikkeelle.

Ohje

Ota huomioon, että LDR-anturin (kuva 4 5, sivulla 4) tulee osoittaa alaspäin, että monitorin kuva näkyy kunnolla.

Kiinnitä kamera väljästi ylemmällä kamerapidikkeellä ja kahdella ruuvilla M3 x 12 mm (kuva 7 B, sivulla 5).

Ohje

Kirstä ruuvit vasta, kun olet ensin suunnannut kameran (ks. kappale "Toiminnan tarkastaminen ja kameran säätäminen" sivulla 117).

Tätä varten sinun täytyy vielä ensin asentaa monitori ja liittää se sähköisesti (ks. periaatteellinen liitäntäkaavio kuva 9, sivulla 5).

Kameran liitäntäjohdon läpiviennin tekeminen

Ohje

Käytä liitäntäjohtojen läpivientiin mahdollisuuksien mukaan valmiina olevia läpivientipaikkoja, esim. tuuletusritilöitä. Jos läpivientipaikkoja ei ole, sinun täytyy porata ∅ 13 mm:n reikä. Tarkasta etukäteen, että porausreiän toisella puolella on riittävästi tilaa.

▶Poraa kameran lähelle ∅ 13 mm:n reikä.
▶Pyöristä kaikki peltiin poratut reiät ja suojaa ne ruosteelta.
▶ Tiivistä läpivienti läpivientiholkilla (kuva 4 3, sivulla 4).

PerfectView Kameran liittäminen

9 Kameran liittäminen

Ohje

Vedä kamerajohto siten, että kameran ja jatkojohdon pistoliitäntään pääsee helposti käsiksi, jos kamera täytyy mahdollisesti irrottaa. Asennuksen purkaminen helpottuu näin huomattavasti.

▶Vedä kamerajohto ajoneuvon sisään.

▶ Työnnä kamerajohdon pistoke monitorijohdon pistoliittimeen (kuva 9, sivulla 5).

Ohje

Laita pistokkeeseen hieman rasvaa, esim. naparasvaa, pistokkeiden korroosion minimoimiseksi.

Ohje

Tarvittaessa saatavilla on jatkojohtoja (ks. kappale "Lisävarusteet" sivulla 112).

Huomio!

Jatkojohdon pistoliitännät eivät tarjoa mitään suojaa veden sisään tunkeutumista vastaan. Laita liitokseen ehdottomasti tiivistysnauhaa (kuva 5 B, sivulla 4).

10 Toiminnan tarkastaminen ja kameran säätäminen

▶Tarkasta kameran toiminta sen jälkeen, kun olet liittänyt sen monitoriin.
▶Suuntaa kamera tarvittaessa monitorikuvan avulla:

Monitorinkuvan alareunassa tulisi näkyä ajoneuvon perä tai takapuskuri. Takapuskurin keskikohdan tulisi olla myös monitorikuvan keskikohta (kuva 8, sivulla 5).

▶Kiristä ylemmän kamerapidikkeen molemmat kiinnitysruuvit.

Suorita kontrasti- ja kirkkaussäädöt monitorin avulla.

11 Kameran hoito ja puhdistus

Huomio!

Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa laitteen vahingoittumiseen.

▶Puhdista laite toisinaan ulkopuolelta kostealla, pehmeällä liinalla.

Takuu PerfectView

12 Takuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

13 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen jouk- koon.

Jos poistat laitteen lopullisesti käytöstä, ota selvää laitteen hävittämistä koskevista määräyksistä lähimmässä kierrätyskeskuksessa tai kauppiaasi luona.

14 Tekniset tiedot

	PerfectView CAM30 PerfectView CAM30C
Tuote-nr.: 2222000004 2222000005
Videojärjestelmä: CCIR PAL
Kuvakenno: 1/4" CCD-kenno 1/4" CCD-kenno väri
Kuvapisteitä: n. 320000 kuvapistettä n. 320000 kuvapistettä
Herkkyys:	< 0,05 luksia	< 0,1 luksia
Videolähtö:	1 Vp-p 75 Ω	1 Vp-p 75 Ω
Käyttölämpötila:	-20 °C - +65 °C	-20 °C - +65 °C
Käyttöjännite:	8 V---15 V---	8 V---15 V---
Kulutus:	maks. 150 mA	maks. 150 mA
Mitat L x K x S (pidikkeen kanssa):	72 x 51 x 62 mm	72 x 51 x 62 mm
Paino:	n. 162 g	n. 162 g

PerfectView Tekniset tiedot

	PerfectView CAM40
Tuote-nr.: 9102000011
Videojärjestelmä: PAL
Kuvakenno: 1/3" CCD-kenno väri
Kuvapisteitä: n. 290000 kuvapistettä
Herkkyys: < 0,1 luksia
Videolähtö: 1 Vp-p 75 Ω
Käyttölämpötila: -20 °C – +65 °C
Käyttöjännite: 8 V---15 V---
Kulutus: maks. 150 mA
Mitat L x K x S (pidikkeen kanssa):	72 x 60 x 63 mm
Paino: n. 162 g

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus-mahdollisuuksiin pidätetään.

Hyväksynnät

Laitteella on E13-hyväksyntä.

Dometic

GROUP

Dometic WAECO International GmbH
