KÄYTTÖOHJE PerfectView CAM30C WAECO
Asennus- ja kayttoohje
D
Pyytäa lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
PerfectView
1
2
3
PerfectView
PerfectView Ohjeita ohjevihkosen kayttamiseen
Lue tāmā ohje huolellisesti lápi ennen laitteen asennusta ja kāyttöönottoa ja sāilytā ohje hyvin. Jos myyt laitteen eteenpān, anna ohje tällöin edelleen uudelle kāyttäjalle.
Sisallysluettelo
1 Ohjeita ohjevihkosen kayttamiseen 109
2 Turvallisuus- ja kiinnitysohjeita 110
3 Toimituskokonaisuus 112
4 Lisavarusteet 112
5 Tarkoituksenmukainen kayttö 112
6 Tekninen kuvaus 113
7 Yleisiä ohjeita sahköistä liittämista varten 113
8 Kameran asennus 114
9 Kameran liittäminen. 117
10 Toiminnan tarkastaminen ja kameran saataminen 117
11 Kameran hito ja puhdistus 117
12 Takuu. 118
13Havittaminen 118
14 Tekniset tiedot 118
1 Ohjeita ohjevihkosen kayttamiseen
Huomio!
Turvallisuusohje: Noudattamatta jattaminen voi johtaa materiaalivalvauroihin ja haitata laitteen toimintaa.
Varoitus!
Turvallisuusohje, joka viittaa sahkovirrasta ja -jannitteestä johtuvin vaaroihin: Noudattamatta jattaminen voi johtaa henkilö- tai materiaalivaaurioihin ja Haitata laitteen toimintaa.
Ohje
Laitteen käytökoskevia lisātietoja.
Menettely: Tämä symboli ilmaisee, etta sinun tulee tehdä jotakin. Tarvittava menetely kuvataan askel askeleelta.
Tämä symboli kuvailee menettelyn tuloksen.
Turvallisuus- ja kiinnitysohjeita PerfectView
kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tassä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".
Noudata myös seuraavia turvallisuusohjeita.
2 Turvallisuus- ja kiinnitysohjeita
Valmistaja ei ota mitään vastuuta seuraavista syistä johtuvista vauroiista:
- asennus-tai lijantävirheet
- laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot.
- laitteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset,
- käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen.
Varoitus!
Irrota akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvoelektroniikkaan liittyviä toitä.
Jos ajoneuvossa on lisäakku, myös sen miinusnapa taytyy irrottaa.
Varoitus!
Riittamattomat johtimet voivat aiheuttaa oikosulun,jonka takia
-syntyy johtopaloja,
- ilmatyyny (airbag) laukeaa,
- elektroniset ohjauslaitteistot vahingoittuvat,
- sahköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, aänimerkki, sytytys, valot).
Noudata siksi seuraavia ohjeita:
-
Käytä toissä, jotka koskevat seuraavia johtimia, vain eristettyä kaapelikenkiä, pistokkeita ja abiko-liittimiä.
-
30 (suora plus akusta),
- 15 (kytketty plus, akun takana),
-31 (akun paluujohdin, maa), - 58 (peruutusvalo).
Ala kayta sokeripaloja.
Käytä johtoen liittämiseen abiko-pihteja.
Liitannat, joita ei ena irroteta, voidaan juottaa yhteen minkj jalkeen ne tulee eristaa.
Ruuvaa johto liittaaessäjohtimeen 31 (maa)
-
kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai
-
kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin.
Huolehdi hyvästä maadoituksesta!
PerfectView Turvallisuus- ja kiinnitysohjeita
Kun akun minusnapa irrotetaan, kaikista mukavuuselektroniikan sahköisista muisteista hviäa nihin tallennetut tiedot.
-
Aseta ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen:
-
Radiokoodi
Ajoneuvokello - Kytkinkello
-Ajoneuvotietokone - Istuimen paikka
Asetusohjeita loydat kustakin kaytttoohjeesta.
Noudata asennuksessa seuraavia ohjeita:
- Kiinnitta kameran ajoneuvoon asennettavat osat siten, etta ne eivat voi missaan tapaukssaa (akkijarrutus, liikenneonnettomuus) irrota ja johtaa matkustajien loukkaantumiseen.
Kiinnitä järestelmän verhouten alle kiinnitettavat osat siten, etta ne eivät voi irrota tai vahingoittaa muita osia ja johtimia tai Haitata mitään ajoneuvon toimintoja (ohjaus, polkimet jne.)

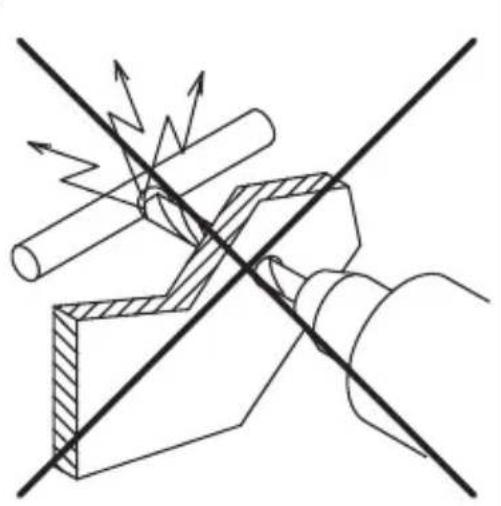

Huolehdi poratessasi siitta, etta poran terallä on reiän takana riittavasti tilaa, jotta terä ei aiheuta vaurioita (kuva 1, sivulla 3).
Pyorista kaikkien reikien reunat ja kasittele ne ruostesuojaineella.
Noudata aina ajoneuvovalmistajan turvallisuusohjeita. Eräità toitä (esim. AIRBAGin tapaiset järjestelmät jne.) saa tehdä vain koulutuksen saanut ammattihenkilokunta.
Noudata seuraavia ohjeita sahköisiin osin liittyvissä toissä:
- Käytä sahköjohtimien jannitteisyyden tarkastamiseen vain diodisähkökynäa tai voltittmittaria.
Loistelampulla toimivat sahkokynat ottavat lian paljon virtaa, mikä voi johtaa ajoneuvoelektroniikan vahingoittumiseen.

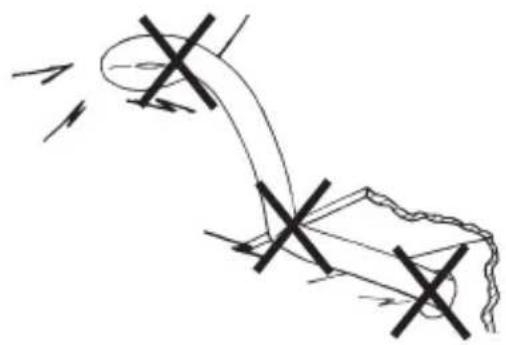

Huolehdi ennen sahkjohtojen vetamista siitta, etta ne
- ei ole taitteella tai kierteellä,
-eivat hankaa reunoihin,
-eivat kulje suojaamattomina teravareunaisista reistä (kuva 2, sivulla 3).
Erista kaikki johtimet ja liitannat.
- Kiinnitta johdot mekaanisen kuormituksen estämiseksi johtokiinnittimillä tai eristysnau-halla, esim. ajoneuvossa jo oleviin johtoin.
Kamera on vesitiis. Kameran tiivisteet eivat kuitenkaan kesta korkeapainepesuria. Noudata siksi seuraavia kameran kasittelya koskevia ohjeita:
- Ää avaa kameraa, koska täm haittaa sen tiiviytta ja toimintakyka.
- Älä vedä johdoista, koska tämä haittaa kameran tiiviytä ja toimintakyvä.
Kamera ei sovi kaytettavaksi veden alla.
Toimituskokonaisuus PerfectView
3 Toimituskokonaisuus

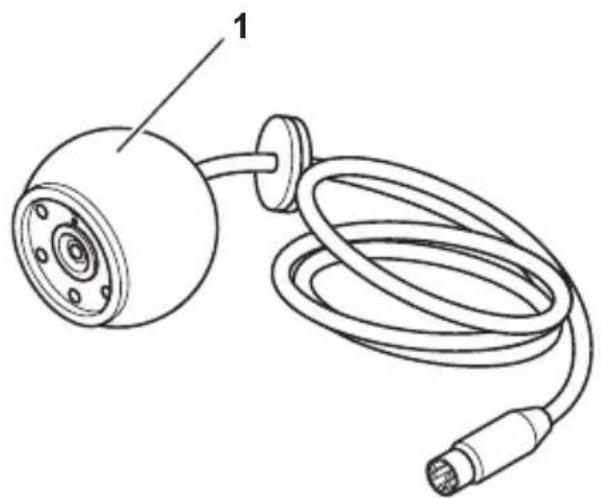

| Nr. kuva 3, sivulla 3 | Märä Nimitys Tuote-nro. | |
| 1 | 1 | Kamera |
| Monokromaattinen camera CAM30 | ||
| Värikamera CAM30C | ||
| Värikamera CAM40 | ||

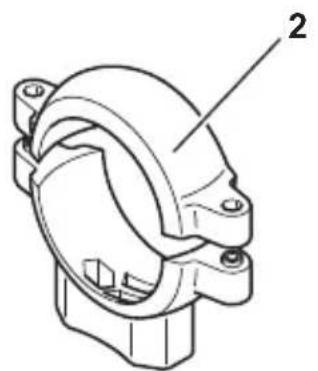

| 2 | 1 Ylempi ja alempi kamerapidike | |
| 3 | 1 Eristinalusta | |
| - | 1 Kiinnitysmateriaali | |
4 Lisävarusteet
| Nimitys Tuote-nro. |
| Jatkojohto 5 m RV-605 |
| Jatkojohto 10 m RV-610 |
| Jatkojohto 20 m RV-620 |
| Spiraalijohto perävaunukäytöä varten RV-500-SPK |
5 Tarkoituksenmukainen käytto
Mustavalko-kamera CAM30 (tuotenro 2222000004) sekä varikamerat CAM30C (tuotenro RV-30K-F) ja CAM40 (tuotenro 9102000011) ovat ensisijaisesti tarkoitettu kaytettavaksi ajoneuvossa. Niitta voidaan kayttäperuutusvideojärkestelmissä, joita kaytetäan suoraan ajoneuvon takana olevan alueen tarkkailemiseen kuljettajan paikalta käsin, esim. ajoneuvoa kaannnettaessä tai pysaköitäessä.
Peruutusvideoojarkestelmat ovat peruutusapuvalineita, kutenkaan ne eivat vapauta sinua velvollisuudesta olla erityisen varovainen peruuttaessasi.
112
PerfectView Tekninen kuvaus
6 Tekninen kuvaus
6.1 Toimintakuvaus
Kamera on sijoitettu alumiinikoteloon ja ne valittavä kuvan ja äen johtoa pitkin monitorin. Integroidun infrapuna-LEDin kautta on parannettu yönakyvyytta.
Kamera muodostuu seuraavista elementeistä:

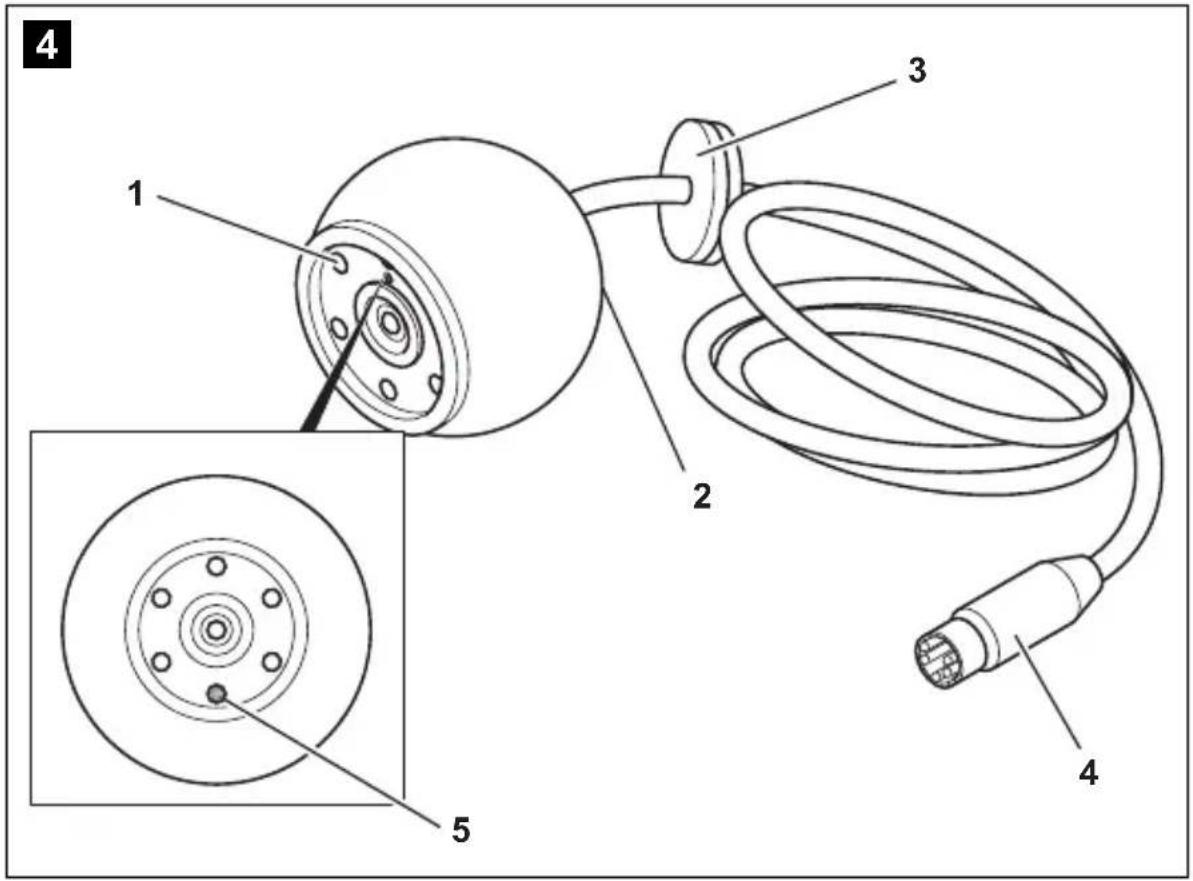

Nru kuva 4, sivulla 4 Nimitys
1 Infrapuna-LEDit
2 Mikrofoni (vain CAM30 ja CAM30C)
3 Lapivientiholkki
4 6-napainen liitäntäjohto
5 LDR-anturi
7 Yleisiä ohjeita sahköistä liittämista varten
7.1 Johtoen vetäminen
Ohje
Käytä liitäntäjohtoen lapiviemiseen mahdollisuuksien mukaan alkuperäisiä lapivientipaikkoja tai muita lapivientimahdollisuksia kuten esim. verhouksen reunoja, tuuletusritilöitä tai puuttuvien kytkinten peitelevyjä. Jos lapivientipaikkoja ei ole, sinun täytyy porata kyseisiä johtoja vastaavat reliät. Katso etukäteen, etta porausreiän toisella puolella on riittävasti tilaa.
Ohje
Epaaianmukaiset johtoyhteydet ja -liitokset johtav yha uudelleen virhetoimntoihin ja rakenneosien vauroitumiseen. Johtoen asianmukainen vetaminen ja liittaminen on varusteosien jatkuvan ja virheettoman toiminnan perusedellytys.
Huomio!
Johdot eivat saa joutua pitkaksi aikaa kosketuksiin liuotinten, esim. bensiinkanssa, koska liuottimet vahingoittavat muuten johtoja.
Kameran asennus PerfectView
Noudata siksi seuraavia ohjeita:
- Vedä johdot mahdollisuuksien mukaan aina ajoneuvon sisātiloihin, sillä siellä ne ovat paremmin suojassa kuin ajoneuvon ulkopuolella.
Jos vedat kuitenkin johtoja ajoneuvon ulkopuolelle, huolehdi siitta, etta ne on kiinnitety Iujasti (lisaksi nippusiteillä, eristysnauhalla jne.).
Johtoen vioittumisen välttämiseksi sailytä johtoja vetäessä iina riittäva etäisyys ajoneuvon kuumiin ja liikkuviin osin (pakokitki, vetoakselit, laturi, tuuletin, lammitin jne.).
Käytä mekaaniseen suojaamiseen aaltoputkea tai vastaavanlaisia suojamateriaialeja

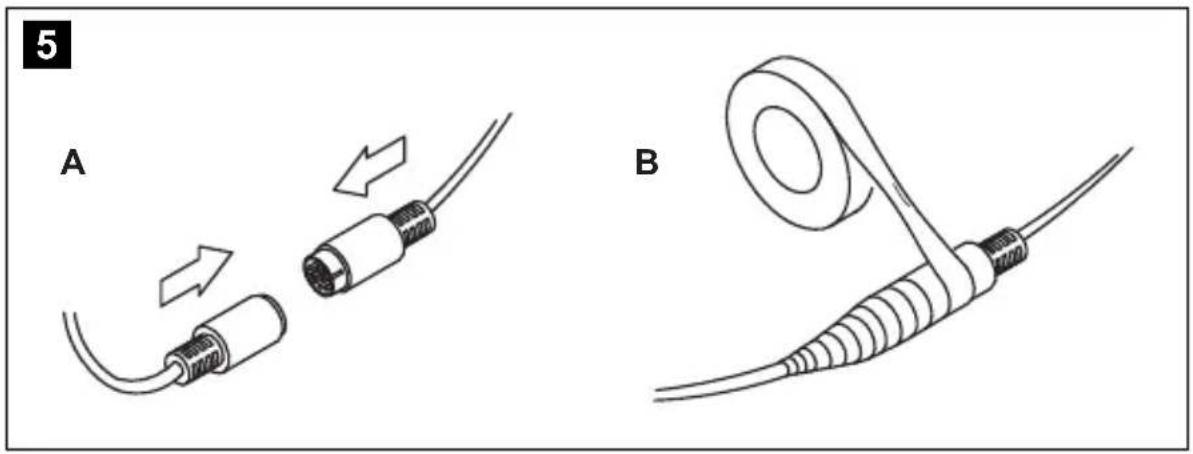

- Kiedo yhdysjohtoen pistoliitantöjen sekä kaikkien johtoliitosten (myös ajoneuvon) ympärille tiiviisti mukana toimitettua tiivistysnauhaa suojaksi sisään tunkeutuvaa vettä vastaan (kuva B, sivulla 4).
Huolehdi ennen johtoen vetamista siita,etta ne
-
ei ole voimakkaasti taitteella tai kierteellä,
-eivat hankaa reunoihin,
-eivat kulje suojaamattomina teravareunaisista reiistä (kuva 2, sivulla 3). -
Kiinnita johdot ajoneuvoon, jotta nihin ei voi jäädä kiinni (kompastumisvaara). Tähän voidaan käyttaa johtokiinnittimiä, eristysnauhaa tai liimalla liimaamista.
- Suojaa jokainen ulkopintaan tehtävä reikä sopivin keinoin vesivahingoilta, esim. asettamalla johto tiivistysmassan kanssa paikalleen ja suihkuttamalla johto ja läpivientiholkki tiivistysmassalla.
Ohje
Aloita lapivientien tiivistäminen vasta sitten, kun kaikki kameraa koskevat säatötyöt on tehty loppuun ja liitantäjohtoen tarvittavat pituudet ovat selvilla.
8 Kameran asennus
Ohje
Jos ajoneuvon ajoneuvopapereihin merkitty korkeus tai pituus muuttuu kameran asentamisen takia, muutos taytyy hyväksytää asianomaisissa paikoissa (katsastuskonttorit).
Anna oman likenneviranomisesi kirjata uusi hyväksyntä ajoneuvopapereihin.
Huomio!
Valitse kameran paikka hyvin ja kiinnitta se niin lujasti, etta kamera se ei voi missaan tapauksessa johtaa lahellä seisovien ihmisten loukkaantumiseen esim. ajoneuvoon osuvien oksien repäistessä kameran irti.
PerfectView Kameran asennus
Noudata asennuksessa seuraavia ohjeita:
Kiinnitta kamera järkevän kuvakulman saavuttamiseksi vähintään kahden metrin korkeudelle. Huolehdi kameraa asentaessasi siitä, etta työskentelypaikka on riittävän tukeva.
- Huolehdi siitä, etta kameran asennuspaikka on riittävän tukeva (esim. ajoneuvon kattoa pyyhkivät oksat voivat tartua kameraan).
- Käytä ehdottomasti mukana toimitettua eristinalustaa (kuva 3 3, sivulla 3). Sillä estetään ajoneuvon huonoista maadoitusliitännöista johtuvat vuotovirrat. Vuotovirroista aseuraa kuvassa nakyviä raitoja tai kovaäänisestä kuuluvaa hurinaa ja jopa vaurioita.
- Ota kiinnityksessä huomioon seuraavat ohjeet: - Valitun asennuspaikan takana tayty olla riittävasti vapaata tilaa asennusta var- ten.
- Jokainen lapivienti taytyy suojata sopivin kinoin vesivahinkoja vastaan (esim. laittamalla ruuveihin tiivistysmassaa ja/tai suihkuttamalla ulkoiset kiinnytys-osat tiivistysmassalla).
- Korirakenteen tayty olla kiinnityskohdassa riittavän tukeva, jotta kamerapidike voidaan kiristäa riittavän kirealle.
- Tarkasta etukäteen, etta porausreiän toisella puolella on riittävasti tilaa (kuva 1, sivulla 3).
- Jos et ole varma valitsemastasi asennuspaikasta, känny korirakenteen valmistajan tai sen edustajan puoleen.
Ohje
Rasvaa ruuvien kierteet ruuvikorroosion minimoiniseksi.
Suorita asennus seuraavasti:
▶ Pida kamerapidikettä valitussa asennuspakassa ja merkitse kaksi eri porauskohtaa (kuva 6, sivulla 5).
Tee aiemmin merkittyihin kohtiin vasaralla ja merkkipuikolla alkusyvennys, jotta porantera ei lipsahda kohdaltaan.
Jos haluat ruuvata alemman kamerapidikkeen kiinni peltiruuveilla
Huomio!
Peltiruuveja saa käyttaa kiinnittämiseen vain, kun teraspellin vahimmäispaksuus on 1,5 mm.
Poraa merkitsemiisi kohtin 2 mm:n reiät.
Pyorista kaikki poratut reliat ja suojaa ne ruosteelta.
Aseta eritslevy (kuva 5, sivulla 3) alemman kamerapidikkeen asennuspaikalle. Tämä eritslevy toimii myös tiivisteena ja se suojaa maalipintaa.
Ruuvaa kamerapidike kiinni paikalleen peltiruuveilla.
Kameran asennus PerfectView
Jos haluat kiinnittä alemman kamerapidikkeen korirakenteen lapi kierreruuveilla
Huomio!
Huolehdi siitä, etta mutterit eivat voi niitta kiristettaessa kiskoutua korirakenteen Iapi.
Käytä mahdollisesti suurempia prikoja tai peltilevyjä.
Poraa merkitsemiisi kohtin 0,5 mm: n reiät.
Pyorista kaikki poratut reliat ja suojaa ne ruosteelta.
Aseta eritslevy (kuva 3 5, sivulla 3) alemman kamerapidikkeen asennuspakalle. Tämä eritslevy toimii myös tiivisteena ja se suojaa maalipintaa.
Ruuvaa alempi kamerapidike kiinni M5 x 25 mm -kierreruuveilla (kuva A, sivulla 5).
Korirakenteen paksuudesta riippuen voidaan tarvita pidempiä pultteja.
Kameran kiinnitys
Aseta kamera alemmalle kamerapidikkeelle.
Ohje
Ota huomioon, etta LDR-anturin (kuva 4 5, sivulla 4) tulee osoittaa alaspain, etta monitorin kuva nakyy kunnolla.
Kiinnitta kamera valjasti ylemmalla kamerapidikkeellja jahcdella ruuvilla M3 x 12 mm (kuva B, sivulla 5).
Ohje
Kiristä ruuvit vasta, kun olet ensin suunnannut kameran (ks. kappale "Toiminnan tarkastaminen ja kameran säätäminen" sivulla 117).
Tata varten sinun taytyi viel aensin asentaa monitori ja liittaa se sahköisesti (ks. periaatteellinen liitantakaavio kuva 9, sivulla 5).
Kameran liitäntäjohdon lapiviennin tekeminen
Ohje
Käytä liitäntäjohtoen lapivientiin mahdollisuksien mukaan valmiina olevia lapivientipaikkoja, esim. tuuletusritilöita. Jos lapivientipaikkoja ei ole, sinun tāytyy porata 0 13 mm:n reikä. Tarkasta etukäteen, etta porausrei'an toisella puolella on riittävasti tilaa.
Poraa kameran lahelle 13 mm:n reikä.
Pyorista kaikki peltiin poratut reiat ja suojaa ne ruosteelta.
Tiivista lapivienti lapivientiholkilla (kuva 4 3, sivulla 4).
PerfectView Kameran liittäminen
9 Kameran liittäminen
Ohje
Vedä kamerajohto siten, etta kameran ja jatkojohdon pistoliitantäan pääsee helposti käsiki, jos kamera tãytyy mahdollisesti irrottaa. Asennuksen purkaminen helpottuu nain huomattavasti.
Vedakamerajohto ajoneuvon sisaan.
Työnnä kamerajohdon pistoke monitorijohdon pistoliitttimeen (kuva 9, sivulla 5).
Ohje
Laita pistokkeeseen hieman rasvaa, esim. naparasvaa, pistokkeiden korroosion minimoimiseksi.
Ohje
Tarvittaessa saatavilla on jatkojohtoja (ks. kappale "Lisavarusteet" sivulla 112).
Huomio!
Jatkojohdon pistoliitannat eivat tarjoa mitaan suojaa veden sisaan tunkeutumista vastaan. Laita liitokseen ehdottomasti tiivistysnauhaa (kuva B, sivulla 4).
10 Toiminnan tarkastaminen ja kameran saatäminen
Tarkasta kameran toiminta sen jälkeen, kun olet liittänyt sen monitoriin.
Suuntaa kamera tarvittaessa monitorikuvan avulla:
Monitorinkuvan alareunassa tulisi nakyä ajoneuvon perä tai takapuskuri. Takapuskurin keskikohdan tulisi olla myös monitorikuvan keskikohta (kuva 8, sivulla 5).
Kiristä ylemman kamerapidikkeen molemmat kiinnitysruuvit.
Suorita kontrasti- ja kirkkaussaadot monitorin avulla.
11 Kameran huito ja puhdistus
Huomio!
Alä kayta puhdistamiseen teräviä tai kovia valseita, koska tämä voi johtaa lait-teen vahingoittumiseen.
▶Puhdista laite toisinaan ulkopuolelta kostealla, pehmeallä liinalla.
Takuu PerfectView
12 Takuu
Laitetta koskee lakisäateinen takuuaika. Jos tuote sattuu olemaan vialinen, känny maa-si valmistajan toimipisteen puoleen (osoitteet käyttoohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.
Korjaus- ja takuukäsittelyä varten lahetä mukana seuraavat asiakirjat:
- kopio ostolaskusta, jossa nakyy OSTOPAIVA,
valitusperuste tai vikakuvaus.
13 Havittäminen
Vie pakkausmaterialiaali mahdollisuuksien mukaan vastaavan kierratysjatteen joukkoon.
Jos poistat laitteen lopullisesti kaytosta, ota selväa laitteen havittämista koskevista märäyksistä lahimmässä kierratyskeskuksessa tai kauppiaasi luona.
14 Tekniset tiedot
| PerfectView CAM30 PerfectView CAM30C | ||
| Tuote-nr.: 2222000004 2222000005 | ||
| Videojärvestelmä: CCIR PAL | ||
| Kuvakenno: 1/4" CCD-kenno 1/4" CCD-kenno vii | ||
| Kuvapisteitä: n. 320000 kuvapistettä n. 320000 kuvapistettä | ||
| Herkkyys: | < 0,05 luksia | < 0,1 luksia |
| Videolähtö: | 1 Vp-p 75 Ω | 1 Vp-p 75 Ω |
| Käytölämpötila: | -20 °C – +65 °C | -20 °C – +65 °C |
| Käytöjannite: | 8 V----15 V---- | 8 V----15 V---- |
| Kulutus: | maks. 150 mA | maks. 150 mA |
| Mitat L x K x S (pidikkeen kanssa): | 72 x 51 x 62 mm | 72 x 51 x 62 mm |
| Paino: | n. 162 g | n. 162 g |
PerfectView Tekniset tiedot
| PerfectView CAM40 | |
| Tuote-nr.: 9102000011 | |
| Videojärestelmä: PAL | |
| Kuvakenno: 1/3" CCD-kenno väri | |
| Kuvapisteitä: n. 290000 kuvapistettä | |
| Herkkyys: < 0,1 luksia | |
| Videolähtö: 1 Vp-p 75 Ω | |
| Käyttolämpötila: -20 °C – +65 °C | |
| Käytöjjannite: 8 V----15 V---- | |
| Kulutus: maks. 150 mA | |
| Mitat L x K x S (pidikkeen kanssa): | 72 x 60 x 63 mm |
| Paino: n. 162 g |
Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitusmahdollisuuksiin pidatetään.
Hyväksynnät
Laitteella on E13-hyväksyntä.
E13
Domatic
GROUP
Dometic WAECO International GmbH
Hollefeldstraße 63 - D-48282 Emsdetten
+49(0)2572879-195·+49(0)2572879-322
Mail: info@dometic-waeco.de - Internet: www.dometic-waeco.de
Europe
Dometic Austria GmbH
