KÄYTTÖOHJE Saneo CS DOMETIC

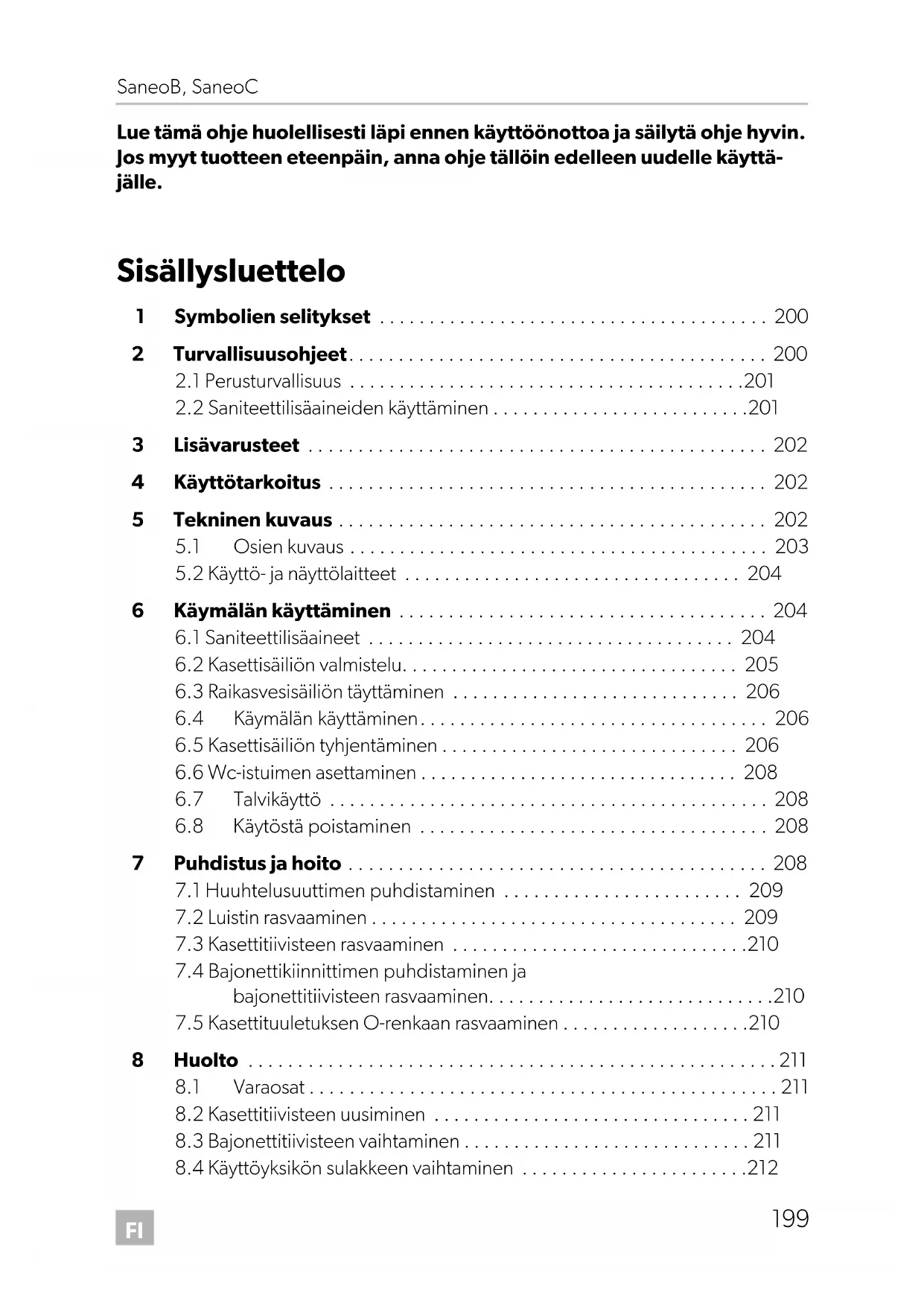

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttä- jälle. Sisällysluettelo 1 Symbolien selitykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 2 Turvallisuusohjeet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

2.1 Perusturvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .201

2.2 Saniteettilisäaineiden käyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . .201

5.2 Käyttö- ja näyttölaitteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

6 Käymälän käyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

6.3 Raikasvesisäiliön täyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206

6.4 Käymälän käyttäminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206

7.1 Huuhtelusuuttimen puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . 209

7.4 Bajonettikiinnittimen puhdistaminen ja

bajonettitiivisteen rasvaaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . .210

7.5 Kasettituuletuksen O-renkaan rasvaaminen . . . . . . . . . . . . . . . . . . .210

8.4 Käyttöyksikön sulakkeen vaihtaminen . . . . . . . . . . . . . . . . . . . . . . .212

8.5 Kasettisäiliön pyörien vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . .212

8.6 Kannen ja istuimen irrottaminen/vaihtaminen . . . . . . . . . . . . . . . . .212

8.7 Sulkuautomatiikan asentaminen/vaihtaminen. . . . . . . . . . . . . . . . .213

2 Turvallisuusohjeet Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot

tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset

käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen Vaatimustenmukaisuusvakuutuksen voi pyytää valmistajalta (yhteystiedot takakan- nessa) VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja. Saneo-B-Saneo-C--O-18s.book Seite 200 Mittwoch, 7. März 2018 9:33 09FI SaneoB, SaneoC Turvallisuusohjeet

2.1 Perusturvallisuus

Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu käytön vaatima kokemus tai tietämys. Tämä koskee myös tilannetta, jossa edellä maini- tut henkilöt ovat saaneet laitteen turvallista käyttöä koskevan perehdy- tyksen ja jotka tämän perusteella ymmärtävät laitteen käytöstä aiheutuvat vaarat.

Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman val- vontaa.

Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.

Älä ravistele kasettisäiliötä voimakkaasti.

Älä ripusta kasettisäiliötä kuljetusta varten polkupyörään tai muuhun ajoneuvoon.

Älä käytä pakkasnestettä. Nämä aineet voivat vahingoittaa kasettikäy- mälää.

Käymälä on suunniteltu käyttäjille, joiden paino on maks. 150 kg.

2.2 Saniteettilisäaineiden käyttäminen

Säilytä saniteettilisäaineesi niin, että lapset eivät voi päästä käsiksi niihin.

Tutustu pakkauksessa oleviin käyttöohjeisiin ennen saniteettiaineiden käyttöä käymälän käyttöön ja puhdistukseen.

Tavallinen wc-paperi voi tukkia käymälän. Käytä erityistä nopeasti hajoavaa wc-paperia. Valmistaja suosittelee Dometic COMFORT CARE -paperia. Saneo-B-Saneo-C--O-18s.book Seite 201 Mittwoch, 7. März 2018 9:33 09FI Lisävarusteet SaneoB, SaneoC

3 Lisävarusteet Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen): Dometic-verkkosivustolla (katso takakansi) löytyy lisätietoa saniteettilisävarusteista. 4 Käyttötarkoitus Käymälä on tarkoitettu asennettavaksi ja käytettäväksi vapaa-ajan ajoneuvoissa kuten asuntovaunuissa tai asuntoautoissa. 5 Tekninen kuvaus Saneo-kasettikäymälä muodostuu ajoneuvoon kiinteästi asennetusta käymälästä ja irrotettavasta, liikuteltavasta kasetista, joka toimii septitankkina. Kasettiin pääsee käsiksi ulkopuolelta oven kautta. Mallista riippuen käymälä saa huuhteluvetensä kote- loon integroidusta säiliöstä tai ajoneuvon omasta raikasvesisäiliöstä. Käymälää saa seuraavina malleina:

Saneo B, Saneo C: vapaasti seisova, ilman vesisäiliötä, ilman konsolia

Saneo BS, Saneo CS: vapaasti seisova, ilman vesisäiliötä, konsolilla

Saneo BW, Saneo CW: vapaasti seisova, vesisäiliö konsolissa

Saneo BLP, Saneo CLP: vapaasti seisova, ilman vesisäiliötä, matala konsoli Saneo C -mallit voidaan varustaa jaksotetulla huuhtelulla (optio). Tällöin vettä pumpa- taan lyhyinä jaksoina wc-pyttyyn paremman huuhtelukastelun ja puhdistustuloksen saavuttamiseksi. Kastelu ja puhdistus riippuvat ajoneuvossa käyttöön asetetusta vesi- määrästä. Kuvaus Pehmeästi sulkeutuva kansi (”Autoclose”-toiminto) (kuuluu Saneo C -toimituskokonaisuuteen) Kosketuskytkinohjattu käyttölaite Painokytkinohjattu käyttölaite Saneo-B-Saneo-C--O-18s.book Seite 202 Mittwoch, 7. März 2018 9:33 09FI SaneoB, SaneoC Tekninen kuvaus

Kohta – kuva 1, sivulla 2 Nimitys 1 Kasettisäiliön kotelo 2 Wc-pytyn tyhjennysluisti 3 Saneo B -malli: muovinen wc-pytty Saneo C -malli: keraaminen wc-pytty 4 Istuin (kansi/rengas): Saneo B -mallit: ilman sulkuautomatiikkaa (”Autoclose”- jälkiasennussarja optiona) vain Saneo C -mallit: sulkuautomatiikalla (”Autoclose”) 5Konsoli 6 Käyttökenttä, jossa täyttömäärän näyttö ja huuhtelu 7 Vain Saneo BW/ CW: Integroitu raikasvesisäiliö 8 Vain Saneo BW/ CW: Säiliön luukku 9 Tyhjennysputki 10 Kasetin luisti 11 Ilmausnappi tyhjennystä varten 12 Kasettisäiliö 13 Ulosvedettävä kahva 14 Huolto-ovi Saneo-B-Saneo-C--O-18s.book Seite 203 Mittwoch, 7. März 2018 9:33 09FI Käymälän käyttäminen SaneoB, SaneoC

5.2 Käyttö- ja näyttölaitteet

6 Käymälän käyttäminen

6.1 Saniteettilisäaineet

Septitankin saniteettilisäaineet hajottavat ulosteita ja estävät epämiellyttävän hajun. Valmistaja suosittelee:

Dometic GREEN CARE TABS Noudata pakkauksen käyttöohjeita, kun käytät saniteettilisäaineita.

Dometic-verkkosivustolla (katso takakansi) löytyy lisätietoa saniteettilisävarusteista. Kohta, kuva kuva 2, sivulla 2 Nimitys1 Painike ”Huuhtelu”2 Näyttö ”Kasettisäiliö otettu pois”3 Näyttö ”Täytä raikasvesisäiliö”(ajoneuvon omaa säiliötä käytettäessä lähtökohtaisesti ei kytkettynä)4 Näyttö ”Kasettisäiliö 3/4 täynnä”5 Näyttö ”Kasettisäiliö täynnä” OHJE

Ennen käymälän käyttöönottoa sisä- ja ulkopinnat tulisi puhdistaa pehmeällä liinalla ja haalealla vedellä, jossa on mietoa pesuainetta (katso myös kap. ”Puhdistus ja hoito” sivulla 208).

Puhdista ja rasvaa käymälän tiivisteet säännöllisesti (katso kap. ”Puh- distus ja hoito” sivulla 208). OHJE Tavallinen wc-paperi voi tukkia käymälän. Käytä erityistä nopeasti hajoa- vaa wc-paperia. Valmistaja suosittelee Dometic COMFORT CARE -pape- ria. Saneo-B-Saneo-C--O-18s.book Seite 204 Mittwoch, 7. März 2018 9:33 09FI SaneoB, SaneoC Käymälän käyttäminen

6.2 Kasettisäiliön valmistelu

Kasettisäiliön poisotto Menettele seuraavasti (kuva 3, sivulla 2): ➤ Avaa huolto-ovi. ➤ Irrota kasettisäiliön lukitus painamalla varmistinta ylöspäin. ➤ Vedä kasettisäiliö ulos kasettikotelosta. Ulos vedettäessä täytyy voittaa tietty vas- tus.

Saniteettilisäaineen lisääminen ➤ Aseta kasettisäiliö pystyasentoon. ➤ Kierrä tyhjennysputkea noin 90° ylöspäin (kuva 4, sivulla 3).

➤ Kierrä sulkukorkki auki (kuva 5, sivulla 3). ➤ Laita sulkukorkki kasettiin (kuva 5, sivulla 3). ➤ Lisää saniteettilisäaine tyhjennysputken kautta kasettisäiliöön (kuva 6, sivulla 3). Huomioi saniteettilisäaineen käyttöohjeet. Kasettisäiliön työntäminen kasettikoteloon

➤ Työnnä kasettisäiliö kasettikoteloon rajoittimeen asti. ✓ Kasettisäiliön lukitus sulkeutuu automaattisesti sisään työntämisen yhteydessä. ➤ Tarkasta kasettisäiliön luja kiinnittyminen. ➤ Sulje ja salpaa huolto-ovi. OHJE Kun kasetti on otettu pois, käymälärungon luistikahva on lukittu. Kasetin voi laittaa paikalleen vain luistin ollessa kiinni. Älä vedä luistikahvasta, kun kasetti on irrotettuna. OHJE Älä käännä tyhjennysputkea enempää kuin 90°, koska se voi tällöin irrota. (kuva 4, sivulla 3). HUOMAUTUS! Kiinnitä huomiota siihen, että kasettisäiliö menee helposti sisään. Var- mista, että kasettisäiliö ei törmää muihin esineisiin tai rakenneosiin. Saneo-B-Saneo-C--O-18s.book Seite 205 Mittwoch, 7. März 2018 9:33 09FI Käymälän käyttäminen SaneoB, SaneoC

6.3 Raikasvesisäiliön täyttäminen

➤ Täytä raikasvesisäiliö täyttöistukan kautta ajoneuvon ulkopuolella. Määrä riippuu käytettävästä säiliöstä (integroitu säiliö malleissa Saneo BW ja Saneo CW = 7litraa).

6.4 Käymälän käyttäminen

Wc-istuinosa ei pääse 90°-asentoon avattuna putoamaan kiinni. Pehmeästi sulkeutu- vissa malleissa (Autoclose) istuinosa laskeutuu hitaasti alas, kun sitä tönäisee (kuva 7, sivulla 4).

➤ Paina huuhtelupainiketta ennen käyttöä , jotta pytyn sisäpinta tulee kastelluksi vedellä. Huuhtelun kesto on rajoitettu 20 sekunniksi riippumatta siitä, miten pit- kään painiketta painetaan. Releen kytkeytyminen saattaa kuulua. ➤ Vedä luisti (kuva 8, sivulla 4) eteen. Jätä luisti auki käytön ajaksi auki. ➤ Paina käytön jälkeen uudelleen huuhtelupainiketta pytyn huuhtelemiseksi. ➤ Sulje luisti (kuva 9, sivulla 4). Kun luisti suljetaan, noin 10 mm päässä kotelosta tuntuu kevyttä työntövastusta. Luisti on kunnolla suljettu, kun luistinkahva on samassa tasossa käymälärungon kanssa (kuva 9, sivulla 4). Muussa tapauksessa kasettisäiliötä ei voi ottaa pois. Kasettisäiliön tilavuus on 16 l. Kun näyttö syttyy, on enää muutama käyttökerta jäljellä.

6.5 Kasettisäiliön tyhjentäminen

Tyhjennä kasettisäiliö, kun näyttö loistaa. ➤ Vedä kasettisäiliö ulos (kap. ”Kasettisäiliön poisotto” sivulla 205). ➤ Paina kahvan keskellä olevaa vapautuspainiketta ja vedä kahva ulos rajoittimeen asti (kuva 0, sivulla 5). OHJE Luistin täytyy olla ajon aikana kiinni eikä luistin yläpuolella saa olla nestettä. OHJE Kun kasetti on 3/4 täynnä, käyttö on mahdollista enää luistin ollessa auki. Vinoasennossa (esim. Kun ajoneuvo on pysyvästi kallellaan) kasetti saa olla vain 3/4 täynnä. Ylivuoto ilmaputken kautta on mahdollista. Saneo-B-Saneo-C--O-18s.book Seite 206 Mittwoch, 7. März 2018 9:33 09FI SaneoB, SaneoC Käymälän käyttäminen

➤ Vie säiliö lähimpään tarkoitukseen osoitettuun tyhjennyspisteeseen. ➤ Paina kahvan vapautuspainiketta ja työnnä kahva takaisin kasettiin. ➤ Aseta kasettisäilö pystyyn ja käännä tyhjennysputki 90° ylöspäin (kuva 4, sivulla 3).

➤ Kierrä sulkukorkki auki (kuva 5, sivulla 3). ➤ Laita sulkukorkki kasettiin (kuva 5, sivulla 3). ➤ Pidä yhdellä kädellä kiinni kasettisäiliön kahvasta (kuva a 1, sivulla 5) ja toisella kädellä kotelosta (kuva a 3, sivulla 5) niin, että pystyt painamaan ilmausnappia (kuva a 2, sivulla 5) tyhjennyksen aikana. ➤ Paina ilmausnappia vasta sitten, kun tyhjennysputki osoittaa alaspäin. ✓ Säiliö tyhjentyy tasaisesti ja roiskuttamatta. ➤ Huuhtele kasettisäiliö tyhjentämisen jälkeen huolellisesti vedellä. ➤ Laita saniteettilisäaine kasettiin (kap. ”Saniteettilisäaineen lisääminen” sivulla 205). ➤ Puhdista kasettisäiliön pyörät karkeasta liasta, jotta kasettikoteloon ei tule naar- muja.

➤ Työnnä kasettisäiliö kasettikoteloon (kap. ”Kasettisäiliön työntäminen kasettikote- loon” sivulla 205). HUOMAUTUS!

Älä ravistele kasettisäiliötä voimakkaasti.

Älä ripusta kasettisäiliötä kuljetusta varten polkupyörään tai muuhun ajoneuvoon.

Älä aseta kasettisäiliön päälle kuljetuksen aikana raskaita esineitä. Kotelo ja pyörät vahingoittuvat siitä. OHJE Älä käännä tyhjennysputkea enempää kuin 90°, koska tällöin se voi irrota. HUOMAUTUS! Älä puhdista kasettisäiliötä sisältä korkeapainepesurilla. Täyttömääränäy- tön uimuri voi vaurioitua siitä. Saneo-B-Saneo-C--O-18s.book Seite 207 Mittwoch, 7. März 2018 9:33 09FI Puhdistus ja hoito SaneoB, SaneoC

6.6 Wc-istuimen asettaminen

Käymälän yläosaa voi kääntää 180° portaattomasti asentojen ±90° välillä (kuva b, sivulla 6).

Voit käyttää kasettikäymälää myös talvella sikäli, kun käymälä ja kasettisäiliö ovat tilassa, jossa ei ole pakkasta. Jos näin ei ole, tyhjennä raikasvesisäiliö, kasettisäiliö ja raikasvesisyötön vesijohto. Näin vältetään pakkasvauriot (kap. ”Käytöstä poistaminen” sivulla 208).

6.8 Käytöstä poistaminen

Tyhjennä raikasvesisäiliö ja vesijohtojärjestelmä kokonaan, jos poistat käymälän pidemmäksi ajaksi käytöstä. ➤ Puhdista käymälä huolellisesti (kap. ”Puhdistus ja hoito” sivulla 208). ➤ Paina huuhtelunappia niin pitkään, että johdoissa ei ole enää vettä. ➤ Katkaise käymälän virransyöttö. ➤ Tyhjennä sitten kasettisäiliö ja huuhtele se huolellisesti. Puhdista kasetti. Älä sulje tyhjennysputkea, jotta kasettisäiliö pääsee kuivumaan. ➤ Puhdista ja rasvaa kaikki tiivisteet sekä käymälän ja kasettisäiliön (kap. ”Puhdistus ja hoito” sivulla 208) liikkuvat osat ja toista menettely ennen uutta käyttöönottoa. 7Puhdistus ja hoito

HUOMAUTUS! Älä käytä pakkasnestettä. Se voi vahingoittaa kasettikäymälää. HUOMIO! Wc-puhdistusaineet eivät saa sisältää klooria eivätkä alkoholia! HUOMAUTUS!

Materiaalimuutosten välttämiseksi älä käytä voimakasvaikutteisia, jau- hemaisia tai soodapitoisia puhdistusaineita (ei hankausaineita).

Älä käytä kiillotusaineita puhdistukseen. Saneo-B-Saneo-C--O-18s.book Seite 208 Mittwoch, 7. März 2018 9:33 09FI SaneoB, SaneoC Puhdistus ja hoito

➤ Puhdista käymälä säännöllisesti sisältä ja ulkoa pehmeällä liinalla ja haalealla vedellä, jossa on mietoa pesuainetta. ➤ Pese sitten pinnat puhtaalla vedellä. ➤ Puhdista ja rasvaa kaikki käymälän ja kasettisäiliön tiivisteet säännöllisesti. Suorita nämä toimet usein toistuvan käytön yhteydessä kerran kuussa tai 3 – 5 kasetin tyh- jennyksen välein. Käytä silikonipohjaista rasvaa tai suihketta. Valmistaja suosittelee:

7.1 Huuhtelusuuttimen puhdistaminen

➤ Vedä huuhtelusuuttimen suojakansi pois (kuva c, sivulla 6). ➤ Poista lika ja kerrostumat rätillä tai pehmeällä harjalla. ➤ Laita huuhtelusuuttimen suojakansi paikalleen (kuva d, sivulla 6).

7.2 Luistin rasvaaminen

Luisti liikkuu helposti, jos se voidellaan säännöllisesti. Luistitankojen rasvaaminen ➤ Suihkuta luistin tankoihin silikonisuihketta (kuva f, sivulla 7). Luistitiivisteen rasvaaminen ➤ Rasvaa wc-pytyn alaosan kaksi tiivistettä (kuva g, sivulla 7). OHJE Käytä wc-pytyn säännölliseen puhdistukseen mietoa ja väritöntä puhdis- tusainetta. HUOMIO! Syntyy puristumisvaara, jos luisti suljetaan puhdistuksen tai rasvaamisen aikana (kuva e, sivulla 6). Saneo-B-Saneo-C--O-18s.book Seite 209 Mittwoch, 7. März 2018 9:33 09FI Puhdistus ja hoito SaneoB, SaneoC

7.3 Kasettitiivisteen rasvaaminen

➤ Tyhjennä kasettisäiliö ja aseta se tukevalle alustalle. ➤ Vedä peitekansi (kuva h 1, sivulla 7) sivuun, jotta pääset käsiksi tiivisteeseen. ➤ Rasvaa kasettitiiviste (kuva h 2, sivulla 7) yläosasta tasaisesti silikonipohjaisella rasvalla. Näin peitekansi pysyy liikkuvana. ➤ Sulje peitekansi (kuva i, sivulla 8).

7.4 Bajonettikiinnittimen puhdistaminen ja

bajonettitiivisteen rasvaaminen ➤ Irrota bajonettikiinnitin kasetista (kuva j, sivulla 8). Bajonettikiinnitin on vaikea irrottaa tehdastoimituskunnossa ja pidemmän seisokin jälkeen. ➤ Puhdista bajonettikiinnitin (kuva k, sivulla 8) kokonaan. Kiinnitintä pitää hieman kohottaa takaosasta. ➤ Rasvaa bajonettitiivisteet (kuva l 2, 3, sivulla 9) tasaisesti silikonirasvalla. ➤ Aseta bajonettikiinnitin takaisin paikalleen (kuva m, sivulla 9).

7.5 Kasettituuletuksen O-renkaan rasvaaminen

➤ Irrota adapteri (kuva n 1, sivulla 9) kasetista. ➤ Rasvaa vain asetettu O-rengas (kuva n 2, sivulla 9) silikonirasvalla. HUOMIO! Syntyy puristumisvaara, jos luisti suljetaan puhdistuksen tai rasvaamisen aikana Saneo-B-Saneo-C--O-18s.book Seite 210 Mittwoch, 7. März 2018 9:33 09FI SaneoB, SaneoC Huolto

8Huolto Tässä luvussa kuvataan huoltotoimenpiteet, jotka käyttäjä voi suorittaa. Jätä kaikki muut huolto- ja kunnossapitotoimenpiteet koulutetun henkilökunnan tehtäväksi.

Varaosia voi tilata kunkin maan asiakaspalvelusta. Kaikki lisävarusteet saa alan erikoisliikkeestä. Jos sinulla on kysyttävää, käänny suoraan alan erikoisliikkeen tai palvelupisteesi puoleen.

8.2 Kasettitiivisteen uusiminen

➤ Vedä peitekansi sivuun, jotta pääset käsiksi tiivisteeseen (kuva o, sivulla 10). ➤ Poista tukirengas ja tiiviste (kuva o, sivulla 10).

➤ Aseta uusi tiiviste paikalleen (kuva p, sivulla 10). ➤ Aseta tukirengas kasettitiivisteessä olevaan rakoon (kuva q, sivulla 10).

➤ Sulje peitekansi (kuva i, sivulla 8).

8.3 Bajonettitiivisteen vaihtaminen

➤ Irrota bajonettikiinnitin kasetista (kuva j, sivulla 8). Bajonettikiinnitin on vaikea irrottaa tehdastoimituskunnossa ja pidemmän seisokin jälkeen. ➤ Aseta uusi tiiviste paikalleen (kuva l 2, sivulla 9). ➤ Huolehdi siitä, että uusi tiiviste (kuva l 2, sivulla 9) istuu tasaisesti. ➤ Aseta bajonettikiinnitin takaisin paikalleen (kuva m, sivulla 9). HUOMAUTUS! Tiivisteen on oltava tasaisesti aukossa, jotta kasetti on tiivis ja luisti liikkuu kevyesti. HUOMIO! Puristumisvaara! Älä koske aukkoon, kun suljet peitekantta. Saneo-B-Saneo-C--O-18s.book Seite 211 Mittwoch, 7. März 2018 9:33 09FI Huolto SaneoB, SaneoC

8.4 Käyttöyksikön sulakkeen vaihtaminen

➤ Nosta käyttöyksikköä tarkoitukseen soveltuvalla työkalulla ja vedä käyttöyksikkö sitten pois konsolista tai seinästä (kuva r, sivulla 11 ja kuva s, sivulla 11). ➤ Vaihda sulake (autosulake: 10 A) käyttöyksikön alapuolelta (kuva t , sivulla 11).

8.5 Kasettisäiliön pyörien vaihtaminen

Kasettisäiliön pyörät voidaan tarvittaessa vaihtaa yksi kerrallaan: ➤ Irrota vanha pyörä ohjekuvan mukaisesti (kuva t, sivulla 11). ➤ Asenna uusi pyörä ohjekuvan mukaisesti (kuva u, sivulla 11). ➤ Kokeile, että pyörä pyörii vapaasti.

8.6 Kannen ja istuimen irrottaminen/vaihtaminen

Menettele seuraavasti (kuva w, sivulla 12): ➤ Irrota välikekappale (2) vipuamalla se ruuvimeisselillä pois paikaltaan. ➤ Vipua peitekansi (1) varovasti ruuvimeisselillä irti kiinnityksestään ja ota se pois. ➤ Ota tarvittaessa pois sulkuautomatiikan osat, joissa on merkinnät ”CW” ja ”CCW”. ➤ Avaa kansi. ➤ Tartu kanteen saranoiden (3) yläpuolelta molemmin käsin ja taivuta sitä kevyesti pytyn suuntaan, jotta se irtoaa. ➤ Avaa istuin. ➤ Tartu istuimeen saranoiden (3) yläpuolelta molemmin käsin ja taivuta sitä kevyesti pytyn suuntaan, jotta se irtoaa. HUOMIO!

Kytke jännitteensyöttö pois päältä ennen aloittamista!

Vedä käyttöyksikkö varovasti pois seinän aukosta. Takaisin ponnahta- vista jousista aiheutuu loukkaantumisvaara! OHJE Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat vääränlai- sesta tai virheellisestä asennuksesta. Saneo-B-Saneo-C--O-18s.book Seite 212 Mittwoch, 7. März 2018 9:33 09FI SaneoB, SaneoC Toiminta häiriötilanteissa

8.7 Sulkuautomatiikan asentaminen/vaihtaminen

Sulkuautomatiikka (pehmeästi sulkeutuva kansi) on integroitu Saneo Comfort- malleihin. Saneo Basic-malleihin tämä toiminto voidaan asentaa jälkikäteen.

➤ Vipua peitekansi (kuva w 1, sivulla 12) varovasti talttapäisellä ruuvimeisselillä irti kiinnityksestään ja ota se pois. ➤ Avaa kansi ja istuin. ➤ Ota tarvittaessa pois sulkuautomatiikan osat, joissa on merkinnät ”CW” ja ”CCW”. ➤ Aseta sulkuautomatiikan uudet osat paikalleen (kuva x, sivulla 13). ➤ Sulje kansi näpäyttämällä. ✓ Istuin ja kansi laskeutuvat hitaasti alas. ➤ Aseta peitekansi (kuva w 1, sivulla 12) kiinnittimeen. 9 Toiminta häiriötilanteissa Dometicilla on Euroopan kattava asiakaspalveluverkosto. Valtuutetut asiakaspalvelu- pisteet löydät internetistä osoitteesta dometic.com. Kun otat yhteyttä asiakaspalveluun, kirjoita ensin muistiin seuraavat tyyppikilven tie- dot:

OHJE Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat vääränlai- sesta tai virheellisestä asennuksesta. OHJE Löydät tyyppikilven kasettikotelosta, kun otat kasetin pois. Saneo-B-Saneo-C--O-18s.book Seite 213 Mittwoch, 7. März 2018 9:33 09FI Tuotevastuu SaneoB, SaneoC

10 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny oman ammattikauppiaasi tai maasi valmistajan toimipisteen puoleen (osoitteet käyt- töohjeen takasivulla). Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

kopio ostolaskusta, jossa näkyy ostopäivä,

valitusperuste tai vikakuvaus. Häiriö Mahdollinen syy Aputoimet Huuhtelu ei enää toimi. Sulake rikki. Kasetti ei ole sisällä. Kasetti täynnä. Virransyöttö ei toimi. Elektroniikkavika. Pumppu rikki. Magneettiventtiili rikki. Magneettiventtiilin sihti on likainen. Vaihda sulake (katso kap. ”Käyttöyksikön sulakkeen vaihtaminen” sivulla 212). Vian toistuessa tarkasta sähkö- liitännät ja liitokset! Vaihda rikkinäiset osat. Kasettisäiliö ei ole tiivis. Tiiviste kulunut. Vaihda kasettitiiviste (katso kap. ”Kasettitiivisteen uusimi- nen” sivulla 211). Ei täyttömääränäyttöä. Kasettisäiliön uimuri on jäänyt kiinni tai jumittunut wc-pape- rin takia. Puhdista kasetin uimuri. Älä käytä painepesuria! Kasettia ei voi työntää koko- naan sisään. Luistikahvan voi avata, vaikka kasetti on otettu pois. Luistin alempi laippa on irron- nut. Paina luistitiiviste oikeaan asentoon (kuva y, sivulla 13). Kasettia ei voi ottaa pois. Luistikahva on auki. Sulje luistikahva. Kasetti ei lukkiudu kasettiko- teloon. Kasetin lukitus on rikki. Vaihda kasetin lukitus. Kasetin voi ottaa pois, vaikka luistikahva on auki. Kasetin lukituskolo on rikki. Vaihda kasetin bajonettiluki- tusyksikkö. Luistikahvaa ei voi avata. Kasetti ei ole sisällä. Työnnä kasetti sisään. Saneo-B-Saneo-C--O-18s.book Seite 214 Mittwoch, 7. März 2018 9:33 09FI SaneoB, SaneoC Hävittäminen

11 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon. Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. 12 Tekniset tiedot

Laitteesi voimassa olevan EU-vaatimustenmukaisuusvakuutuksen saat kyseisen tuot- teen sivulta osoitteesta dometic.com tai suoraan valmistajalta (ks. taustapuoli).Dometic SaneoSyöttöjännite: 12 VgVirrankulutus: maks. 2 A sisäisen pumpun kanssamaks. 10 A ulkoisen pumpun kanssaKäyttäjän paino maks: 150 kgMitat: katso tiedot asennusohjeestaKäyttölämpötila: 0 °C ... +50 °CTilavuus: 16 l (kasettisäiliö)7 l (raikasvesisäiliö, optio)Tarkastusmerkit:N1 ECE R10OHJE Vedensyöttö (ajoneuvon pumppu):Käymälä vaatii ajoneuvolta väh. 7 l/min käymälän letkuliitoksen läh-dössä, jotta riittävä huuhteluteho väh. 5 l/min on taattu
