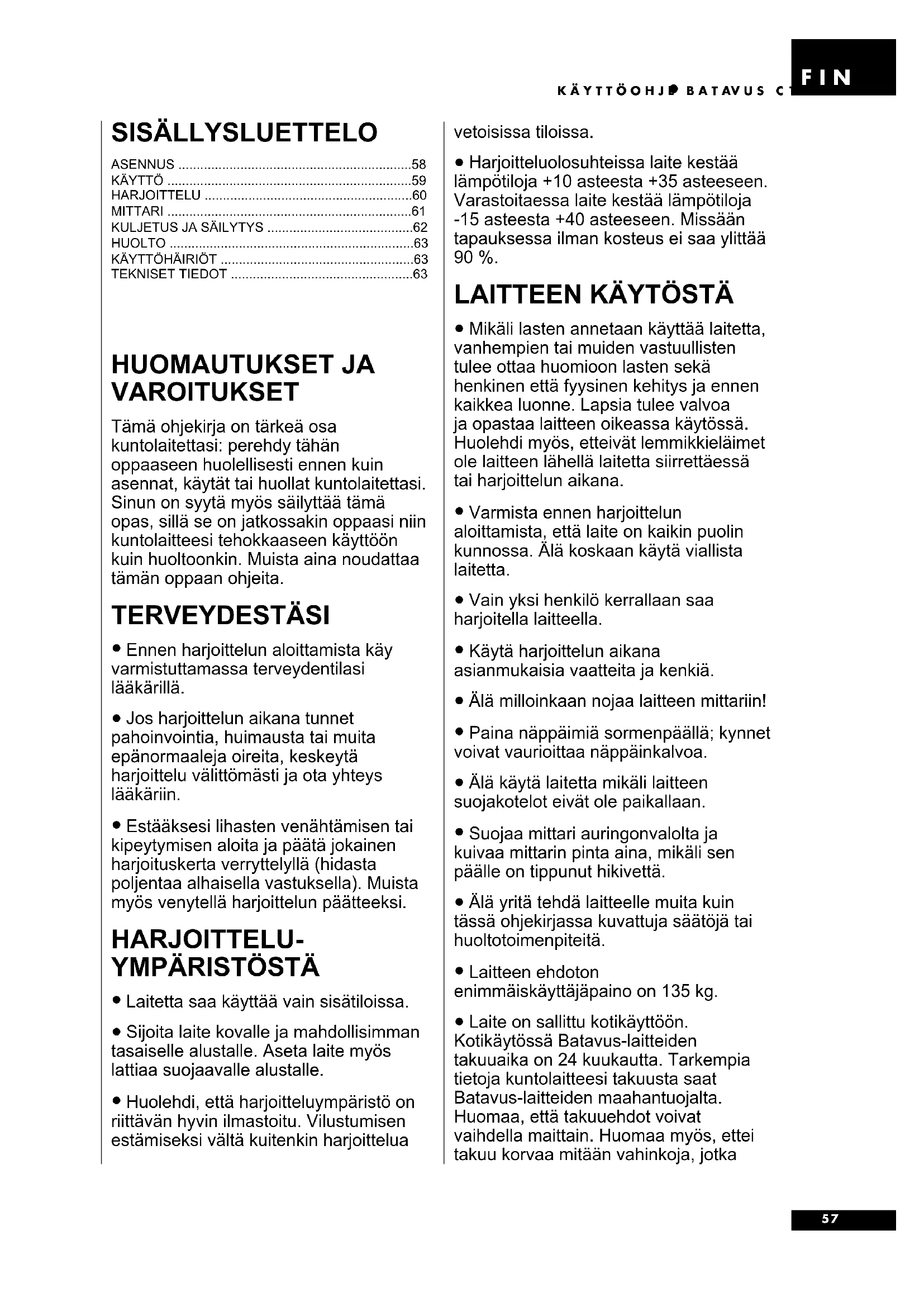

KÄYTTÖOHJE C1 Batavus

Tämä ohjekirja on tärkeä osa kuntolaitettasi: perehdy tähän oppaaseen huolellisesti ennen kuin asennat, käytät tai huollat kuntolaitettasi. Sinun on syytä myös säilyttää tämä opas, sillä se on jatkossakin oppaasi niin kuntolaitteesi tehokkaaseen käyttöön kuin huoltoonkin. Muista aina noudattaa tämän oppaan ohjeita.

TERVEYDESTÄSI

• Ennen harjoittelun aloittamista käy varmistuttamassa terveydentilasi lääkärillä.
• Jos harjoittelun aikana tunnet pahoinvointia, huimausta tai muita epänormaaleja oireita, keskeytä harjoittelu välittömästi ja ota yhteys lääkäriin.
• Estääksesi lihasten venähtämisen tai kipeytymisen aloita ja päätä jokainen harjoituskerta verryttelyllä (hidasta poljentaa alhaisella vastuksella). Muista myös venytellä harjoittelun päätteeksi.

HARJOITTELU- YMPÄRISTÖSTÄ

• Laitetta saa käyttää vain sisätiloissa.
• Sijoita laite kovalle ja mahdollisimman tasaiselle alustalle. Aseta laite myös lattiaa suojaavalle alustalle.
• Huolehdi, että harjoitteluympäristö on riittävän hyvin ilmastoitu. Vilustumisen estämiseksi vältä kuitenkin harjoittelua

vetoisissa tiloissa.

- Harjoitteluolosuhteissa laite kestää lämpötiloja +10 asteesta +35 asteeseen. Varastoitaessa laite kestää lämpötiloja -15 asteesta +40 asteeseen. Missään tapauksessa ilman kosteus ei saa ylittää 90 %.

LAITTEEN KÄYTÖSTÄ

• Mikäli lasten annetaan käyttää laitetta, vanhempien tai muiden vastuullisten tulee ottaa huomioon lasten sekä henkinen että fyysinen kehitys ja ennen kaikkea luonne. Lapsia tulee valvoa ja opastaa laitteen oikeassa käytössä. Huolehdi myös, etteivät lemmikkieläimet ole laitteen lähellä laitetta siirrettäessä tai harjoittelun aikana.
• Varmista ennen harjoittelun aloittamista, että laite on kaikin puolin kunnossa. Älä koskaan käytä viallista laitetta.
• Vain yksi henkilö kerrallaan saa harjoitella laitteella.
• Käytä harjoittelun aikana asianmukaisia vaatteita ja kenkiä.
• Älä milloinkaan nojaa laitteen mittariin!
• Paina näppäimiä sormenpäällä; kynnet voivat vaurioittaa näppäinkalvoa.
• Älä käytä laitetta mikäli laitteen suojakotelot eivät ole paikallaan.
• Suojaa mittari auringonvalolta ja kuivaa mittarin pinta aina, mikäli sen päälle on tippunut hikivettä.
• Älä yritä tehdä laitteelle muita kuin tässä ohjekirjassa kuvattuja säätöjä tai huoltotoimenpiteitä.
• Laitteen ehdoton enimmäiskäyttäjäpaino on 135 kg.
• Laite on sallittu kotikäyttöön. Kotikäytössä Batavus-laitteiden takuuaika on 24 kuukautta. Tarkempia tietoja kuntolaitteesi takuusta saat Batavus-laitteiden maahantuojalta. Huomaa, että takuuehdot voivat vaihdella maittain. Huomaa myös, ettei takuu korvaa mitään vahinkoja, jotka

ovat aiheutuneet tässä ohjekirjassa mainittujen asennus-, säätö- ja huoltoohjeiden laiminlyönneistä.

ASENNUS

Suosittelemme avustajan käyttämistä laitteen kokoamisessa. Suosittelemme myös pakkauksen purkamista ja laitteen kokoamista suojatulla alustalla.

Asennustarvikesarja (sisältö merkitty *:llä varaosaluetteloon): säästä asennustarvikkeet, sillä voit tarvita niitä mm. laitteen säätämiseen

Ota tarvittaessa yhteys laitteen myyjään ja ilmoita laitteen malli, sarjanumero sekä puuttuvan osan varaosanumero. Varaosaluettelon löydät käyttöohjeen lopusta. Pakkauksessa on kuljetuksen ja varastoinnin aikana kosteutta imevä silikaattipussi, jolle ei ole enää käyttöä avattuasi pakkauksen. Ohjeessa esiintyvät nimitykset oikea, vasen, etu ja taka on määritelty harjoitusasennosta katsottuna.

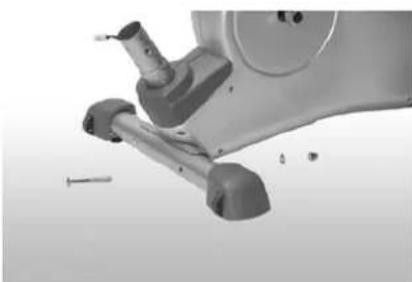

TAKA- JA ETUTUKIJALKA

Aseta takatukijalka rungon takaosan alle ja kiinnitä se runkoon kuusiokoloruuveilla, aluslaatoilla ja hattumuttercella.

Aseta etutukijalka rungon etuosan alle ja kiinnitä se kuusiokoloruuveilla, aluslaatoilla ja hattumuttereilla. Huomaa, että siirtopyörien tulee olla laitteen etupuolella.

ETUPUTKI

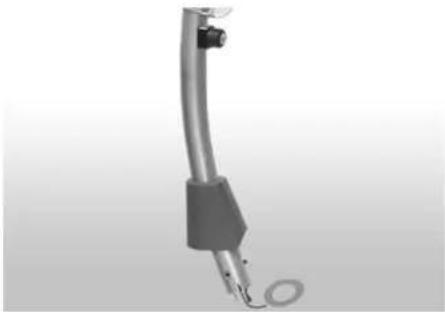

Työnnä peitekappale ja pehmikerengas alakautta käsitukeputken ympärille.

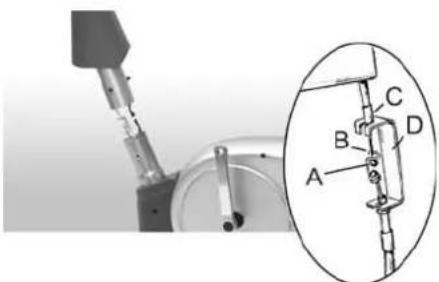

Säädä vastusnuppi asentoon 1. Kiinnitä käsitukiputkesta tuleva jarruvaijeri runkoputkesta tulevan jarruvaijerin liittimeen. Liitä runkoputkesta ja käsitukiputkesta tulevat johdot.

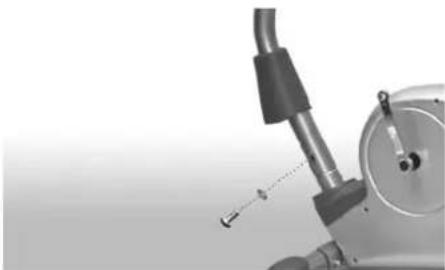

Työnnä käsitukiputki paikalleen runkoputken sisään ja kiinnitä se runkoputkeen kiinnitysruuvien ja aluslaattojen avulla.

TÄRKEÄÄ! Varo vahingoittamasta johtoja. Laske pehmikerengas ja peitekappale paikalleen käsitukiputken alapäähän.

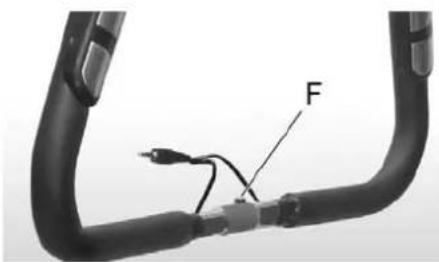

KÄSITUKI

Pujota käsituesta tuleva johto käsitukiputkessa olevan reiän läpi ja putken yläpäästä ulos. Aseta käsituki paikalleen. TÄRKEÄÄ! Käsituen tapin tulee olla kiinnityspalan uran kohdalla! Aseta kiinnityspalan vastakappale käsituen kiinnityskohdan päälle ja kiinnitä se alemman ruuvikolon kautta kiinnitysruuvilla ja aluslaatalla. TÄRKEÄÄ! Älä kiristä kiinnitysruuvia liikaa: sinun tulee voida muuttaa käsituen asentoa. Aseta käsituen kiristysruuvin päälle aluslaatta sekä holkki, ja kiinnitä kiristysruuvi paikalleen muovisuojuksen ylemmän reiän kautta. Varo vahingoittamasta johtoa!

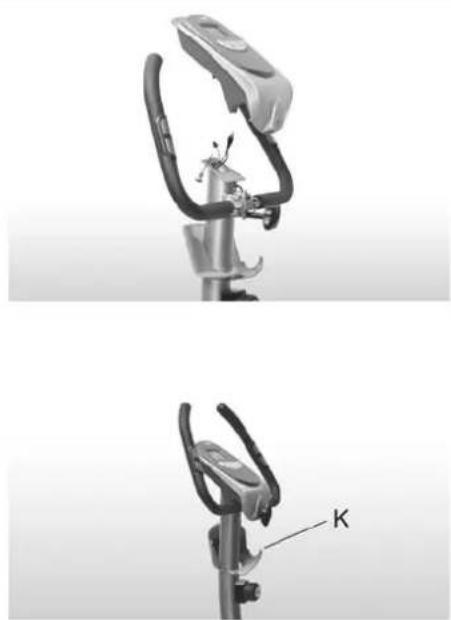

MITTARI

Aseta paristot mittarin taustapuolella olevaan pidikkeeseen. TÄRKEÄÄ! Huomaa merkinnät + ja -!

Liitä käsituesta ja käsitukiputkesta tulevat johdot vastaaviin mittarin liittimiin. Työnnä liitetyt johdot käsitukiputken sisälle siten, etteivät ne vahingoitu mittarin kiinnityksessä. TÄRKEÄÄ! Varo vahingoittamasta johtoja! Aseta mittari paikoilleen käsitukiputken päähän ja kiinnitä mittari kiinnitysruuveilla. Työnnä mittarin taustakuori ylös ja paina se paikalleen kiinni mittariin.

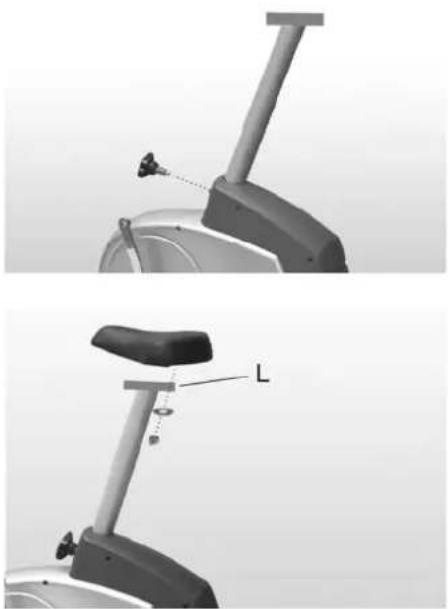

SATULA

Työnnä istuinputki paikalleen runkoon ja kiinnitä se ruuvaamalla lukitusnuppi paikalleen istuinputken etupuolelle. Varmista, että lukitusnuppi loksahtaa kohdalleen haluamaasi istuinputken säätöaukkoon. Kiristä lukitusnuppi myötäpäivään.

Kiinnitä istuin istuinputken päähän aluslaatoilla ja muttereilla.

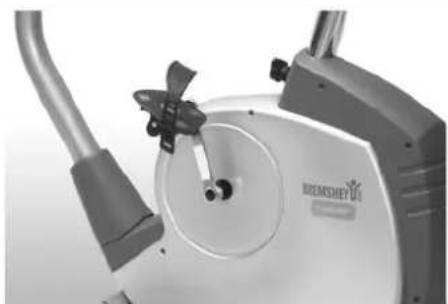

POLKIMET

Polkimet ja hihnat erottuvat toisistaan merkinnöin R (oikea) ja L (vasen). Kiinnitä oikea poljin oikeaan kampeen myötäpäivään kiertäen ja vasen poljin vasempaan kampeen vastapäivään kiertäen. Valitse haluamasi hihnan kireys, aseta hihnan hahlo polkimessa olevaan pidikkeeseen altapäin ja vedä hihnaa voimakkaasti ylös. Etenkin laitteen ollessa uusi hihnan kiinnitys saattaa tuntua verrattain tiukalle.

KÄYTTÖ

Mikäli laite ei ole vakaa, säädä takajalan alla olevia säätöruuveja sopivasti.

VASTUKSENSÄÄTÖ

Voit lisätä tai vähentää vastusta kääntämällä käsitukiputken yläpäässä olevaa säätönuppia. Säätönupin kääntäminen myötäpäivään (+ suuntaan) lisää vastusta ja kääntäminen vastapäivään (- suuntaan) puolestaan vähentää sitä. Mittarin osoittaman asteikon (1-16) avulla on helppo löytää tai toistaa aikaisemmin käytetty, sopivaksi havaittu vastusmäärä.

HARJOITTELU

Harjoittelu kuntopyörällä on erinomaista aerobista liikuntaa, jonka perusideana on, että liikunta on sopivan kevyttä mutta pitkäkestoista. Aerobinen liikunta perustuu elimistön maksimaalisen hapcnottokyvyn parantamiscen: se puolestaan lisää kestävyyttä ja kuntoa. Elimistön kyky käyttää rasvaa polttoaineena on suoraan riippuvainen sen kyvystä kuljettaa happea.

Aerobinen liikunta on ennen muuta miellyttävää. Hien pitää nousta pintaan, mutta liikunnan aikana ei saa hengästyä. Esimerkiksi poljettaessa on kyettävä puhumaan eikä pelkästään huohottamaan. Liikkua pitäisi vähintään kolme kertaa 30 minuuttia viikossa. Näin saavutetaan peruskunto. Sen säilyminen edellyttää paria liikuntakertaa viikossa. Kun peruskunto on saavutettu sen nostaminen on helppoa vain harjoituskertoja lisäämällä.

Liikunta palkitsee laihduttajan aina, sillä se on ainoa keino lisätä elimistön energiankulutusta. Siksi etenkin laihduttajan kannattaa liittää vähäkaloriseen ruokavalioon aina myös säännöllinen liikunta. Laihduttajan olisi syytä liikkua päivittäin; aluksi joko 30 minuuttia kerrallaan tai pienempinä jaksoina ja vähitellen lisäten päivittäistä määrää tuntiin. Liikkeelle kannattaa lähteä rauhallisesti alhaisella poljentanopeudella ja pienellä vastuksella. Kova rasitus ylipainoisella voi kuormittaa liikaa sydäntä ja verenkiertoelimistöä. Kunnon kohotessa vastusta ja poljentanopeutta voidaan vähitellen lisätä. Liikunnan tehoa voidaan arvioida sydämen sykkeenavulla. Mittarin syketoiminnon avulla voit helposti seurata sykettäsi harjoittelun aikana ja varmistaa, että harjoittelu on riittävän tchokasta, muttei liian kuormittavaa.

OIKEA HARJOITUSTASO

Olipa tavoitteesi harjoittelussa mikä hyvänsä, parhaaseen tulokseen pääset harjoittelemalla oikealla rasitustasolla. Paras rasitustason mittari on oman sydämen syketaajuus. Lähde liikkeelle selvittämällä ensin maksimisykearvosi eli se lyöntimäärä, josta sykkeesi ei enää nouse, vaikka rasitus lisääntyisikin. C1:n mittari laskee suuntaa-antavan maksimisyketasosi seuraavalla kaavalla:

220 - IKÄ

Maksimisyke voi vaihdella yksilöllisesti runsaastikin. Maksimisyke putoaa keskimäärin yhden sykkeen vuodessa. Varsinkin siinä tapauksessa, että kuulut johonkin mainituista riskiryhmistä, kannattaa sinun ehdottomasti varmistaa maksimisykkeesi lääkärin avustuksella. Olemme määritelleet kolme eri sykealuetta, joista löydät tavoitteitasi parhaiten vastaavat harjoittelalueet.

ALOITTELIJAN TASO ● 50 - 60 % maksimisykkeestä

Tämä taso on sopiva laihduttajille, toipilaille ja niille, jotka civät olc harrastancet liikuntaa aikaisemmin tai pitkään aikaan. Suositeltava harjoitusmäärä on kolme kertaa viikossa vähintään puoli tuntia kerrallaan.

KUNTOILIJAN TASO ● 60 - 70 % maksimisykkeestä

Tämä taso sopii erinomaisesti kunnon kohottamiseen ja ylläpitämiseen. Tällä tasolla vahvistat sydäntäsi ja keuhkojasi edellistä tasoa enemmän, mutta rasitus tuntuu silti kohtuulliselta. Harjoituksen tulisi kestää kerrallaan vähintään puoli tuntia ja harjoituskertoja tulisi olla vähintään kolme viikossa. Mikäli haluat kohottaa kuntoasi edelleen, sinun on lisättävä joko harjoituskertoja tai harjoitustehoa (ei kuitenkaan molempia yhtäaikaa).

AKTIIVIKUNTOILIJAN TASO ● 70 - 80 % maksimisykkeestä

Harjoittelu tällä tasolla soveltuu vain erittäin hyväkuntoisille ja edellyttää jo pitkään jatkunutta kuntoilua.

• Voit mitata sykettä kolmella eri tavalla:
  A) Käsituen käsipulssiantureilla
  B) Korva-anturilla (saatavana lisävarusteena)
  c) Sykevyöllä (telemetrinen, langaton mittaus) Sykevyö ja sykevastaanotin ovat saatavana lisävarusteina.

Älä käytä samanaikaisesti useampaa sykemittaustapaa.

PULSSINMITTAUS KÄSIANTUREIDEN AVULLA

C1:n pulssinmittaus perustuu käsituissa oleviin antureihin, jotka mittaavat pulssia aina kun laitteen käyttäjä koskettaa molempia sensoreita yhtäaikaisesti. Luotettava pulssinmittaus edellyttää että iho on jatkuvassa kosketuksessa antureihin ja että sensoreita koskettava iho on hieman kostea. Liian kuiva ja liian kostea iho heikentävät käsipulssimittauksen toimivuutta. Huomaa myös, että ylävartalon lihasten aktiivinen käyttö harjoittelussa saattaa häiritä käsipulssimittausta:

aktiiviset lihakset lähettävät samanlaisia sähköisiä signaaleja kuin sydänlihaskin. Siksi suosittelemme, että pulssimittausta käytettäessä käsivarsia pyritään rentouttamaan.

PULSSINMITTAUS KORVALEHDESTÄ

1. Kiinnitä korva-anturin johdon pistoke mittarin liittimeen.
2. Kiinnitä korva-anturi korvalehteen, josta se mittaa pulssia.

Jos mittari ei tunnu välittömästi saavan kontaktia korvalehdestä tai jos korvalehti on kylmä, hiero korvalehteä sormenpäilläsi jonkun aikaa verenkierron nopcuttamiseksi. Jos mittauksessa ilmenee häiriöitä polkemisen aikana, kokeile mittauksen toimivuutta paikallasi. Harjoittelun aikana tapahtuva voimakas, tahaton heilunta saattaa aiheuttaa häiriöitä mittaukseen.

Pulssiarvojen noustessa yli 150 lyönnin/min. saattaa korvasta mitatussa tuloksessa ilmetä verenkicerron nopeutumisesta johtuvia häiriöitä. Voimakas valonlähde, esim. loisteputki, käyttäjän välittömässä läheisyydessä saattaa myös aiheuttaa häiriöitä mittaukseen. Kokeile mittauksen toimivuutta kääntämällä korva-anturi korvalehdessä toisin päin. Puhdista anturi käytön jälkeen kostealla kankaalla ja kuivaa anturi huolellisesti.

LANGATON SYKEMITTAUS

Sykettä voidaan mitata sykevastaanottimen avulla langattoman Batavus Pro Check sykelähettimen kanssa.

TÄRKEÄÄ! Mikäli käytät sydämentahdistinta, varmista lääkäriltäsi, että voit käyttää langatonta sykemittausta.

Luotettavimmaksi sykkeenmittausperiaatteeksi on todettu langaton sykkeenmittaus, jossa rintakehälle kiinnitettävän lähettimen elektrodit siirtävät sykeimpulssit sydämestä sähkömagneettisen kentän avulla mittarille. Mikäli haluat mitata sykettä langattomasti harjoittelun aikana, kostuta huolellisesti lähetinvyössä olevat, ihoa vasten tulevat uralliset elektrodit vedellä. Mikäli käytät lähetintä paidan päällä, kostuta paita elektrodipintoja vastaavilta kohdilta. Kiinnitä lähetin joustavan vyön avulla sopivan tiukasti rintalihasten alapuolelle siten, että elektrodit pysyvät ihokontaktissa polkemisen aikana. Lähetin ei kuitenkaan saa olla liian tiukalla, jottei esim. normaali hengitys vaikeudu. Sykelähetin siirtää sydämen sykelukeman automaattisesti sykevastaanottimelle n. 1 m:n etäisyyteen saakka. Sykearvo näkyy mittarissa. Tarkkaile sykettäsi harjoittelun aikana ja crityisesti ns. sykeindikaattoria. Valon tulisi vilkkua sydämen tahdissa. Jos havaitset indikaattorissa rauhattomuutta, ylimääräisiä tai puuttuvia sykkeitä, mittaus ei toimi luotettavasti.

HUOMIOI LANGATONTA SYKEMITTAUSTA

KÄYTTÄESSÄSI

Mikäli elektrodipinnat eivät ole kosteat, sykelukema ei ilmesty mittarin näyttöön. Siksi jos elektrodit kuivuvat iholla, kostuta ne uudelleen. Muista myös, että elektrodien tulee antaa lämmetä iholla kehon lämpöisiksi, jotta mittaus toimisi luotettavasti. Jos langattomasti sykettä mittaavia laitteita on useampia vierekkäin, niiden välisen etäisyyden tulee olla vähintään 1,5 m. Vastaavasti jos käytössä on vain yksi vastaanotin, mutta useampi lähetin, saa mittauksen aikana lähetysetäisyydellä olla vain yksi henkilö, jolla on lähctin. Lähcttimen toiminta lakkaa, kun otat sen pois yltäsi. Kosteus saattaa kuitenkin aktivoida lähettimen, jolloin patterin käyttöikä lyhenee. Siksi on tärkeätä kuivata lähetin huolellisesti käytön jälkeen. Huomioi harjoitusvaatetuksessasi että tietyt vaatteisiin käytetyt kuidut (esim. polyesteri, polyamidi) tuottavat staattista sähköä, mikä saattaa estää luotettavan sykemittauksen. Huomioi että matkapuhclin, tv ja muut sähkölaittcet muodostavat ympärilleen sähkömagneettisen kentän, joka aiheuttaa ongelmia sykemittauksessa.

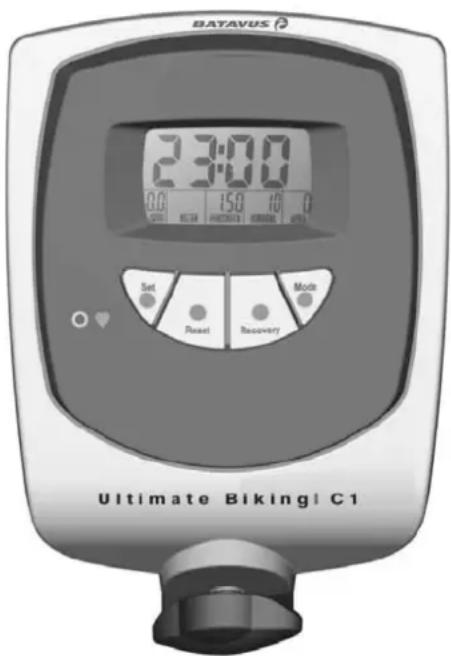

MITTARI

BAYAVUS 23:00 0:0 150 10 0 Set Reset Recovery Mode Ultimate Bikingl C1

PAINIKKEET

1. ENTER

Mittaritoimintojen valinta ja asetusarvojen vahvistus

2. + / -

Tavoitearvojen asetus ennen harjoituksen alkua (näytössä P-symboli). Pidempi painallus nopeuttaa arvojen vaihtumista

3. RESET

Lyhyt painallus nollaa harjoitusarvot, 2 sekunnin painallus palauttaa mittarin käynnistystilaan. Resetoitaessa mittari näyttää laitteen kokonaisharjoitusmatkan. Tämä arvo nollautuu vain, mikäli mittarin paristot vaihdetaan.

4. RECOVERY

Palautussykkeen mittaus

NÄYTÖT

1. HARJOITUSNOPEUS (RPM / KM/H)

Poljinkierrosnopeus (RPM) tai matkanopeus (km/h). RPM ja km/h-näytöt vaihtuvat automaattisesti 6 sekunnin välein.

2. HARJOITUSAIKA (TIME)

00:00- 99:99, kaksoispiste (:) vilkkuu sekunnin välein. Mikäli asetat harjoitustavoiteajan, mittari lähtee vähentämään aikaa kohti nollaa.

3. HARJOITUSMATKA (KM)

0.00-99.99 km, matkanäyttö muuttuu 10 metrin välein. Mikäli asetat harjoitustavoitematkan, mittari lähtee vähentämään matkaa kohti nollaa.

4. ENERGIANKULUTUS (CALORIES)

Arvioitu kokonaisenergiankulutus harjoituksen aikana, 0-9999 kcal. Mikäli asctat energiankulutukselle harjoitustavoitteen, mittari lähtee vähentämään kaloriarvoa kohti nollaa.

Tämän laitteen mittari laskee energiankulutuksen keskimääräisten arvojen perusteella.

Ihmisten kyky tuottaa energiaa vaihtelee, joten energiankulutusnäyttö on suuntaa-antava arvio todellisesta kulutuksesta. Energiankulutus näytetään kilokaloreina (1 kcal = 4,187 kJ).

5. SYKEMITTAUS

Mittari reagoi kaikkiin impulsseihin muutaman sekunnin viiveellä (sykemittaus käynnistyy noin 10 sekunnin viiveellä)

Kun painat ENTER-painiketta vahvistaaksesi asetusarvon, näyttöjen automaattinen vaihtelu (SCAN-toiminto) menee pois päältä. Kun aloitat harjoituksen, SCAN-toiminto käynnistyy jälleen. Mittarin näytöt vaihtuvat automaattisesti 6 sekunnin välcin.

HARJOITUSTAVOITEARVOJEN ASETUS

Tee asetukset ennen harjoituksen alkua. SCAN-toiminto ei saa olla päällä, ja mittarinäytössä tulee olla P-symboli.

Paina ENTER-painiketta, jolloin siirryt tavoiteajan asetukseen. Tee asetus + / - painikkeilla ja vahvista arvo ENTER-painikkeella. Samalla siirryt seuraavan harjoitustavoitearvon asetukseen. Asetus tehdään samalla kuten edellä. Vahvista asetuksesi ENTER-painikkeella ja aloita harjoitus.

Mikäli asetat useampia tavoitearvoja harjoitukselle, antaa mittari äänimerkin aina kun jokin tavoitearvo täyttyy. Mikäli jatkat harjoitusta, kyseinen arvo lähtee kumuloitumaan nollasta ylöspäin.

Mittari siirtyy virransäästötilaan automaattisesti, mikäli laitetta ei käytetä 4 minuuttiin. Tällöin mittarille tulee lämpötilanäyttö.

RECOVERY – PALAUTUSSYKKEEN MITTAUS

Mittaa palautussykkeesi harjoituksen päätteeksi. Mittaus voidaan aloittaa vain, mikäli pulssimittaus on käynnissä ja mittarilla näkyy pulssilukema.

1. Palautussykkeen mittaukseen siirryt painamalla RECOVERY-näppäintä.
2. Mittaus kestää 60 sekuntia.
3. Mittausjakson päätteeksi näyttöön ilmestyy tulos F1-F6 (F1 = paras tulos). Huomaa, että tuloksesi on suhteessa mittauksen alkuhetken syketasoon, ja että tuloksesi on henkilökohtainen, eikä suoraan verrattavissa muiden tuloksiin. Palautussykkeen mittauksen luotettavuuden parantamiseksi pyri aina vakioimaan mittaustapahtuma mahdollisimman tarkasti; aloita mittaus mahdollisimman tarkasti samalta syketasolta. Pysy mahdollisimman liikkumatta paikallasi koko mittauksen ajan.
4. Palautussykemittauksesta siirryt harjoitustilaan painamalla RECOVERY-painiketta.

KULJETUS JA SÄILYTYS

Laitetta on helppo kuljettaa pitkin lattiaa kuljetuspyörien varassa työntäen. Siirrä aina laitetta seuraavan ohjeen mukaisesti, sillä vääärä nosto- ja siirtotapa voi rasittaa selkää tai aiheuttaa vaaratilantcita.

Asetu laitteen etupuolelle, ota kiinni käsituesta ja kallista laitetta itseesi päin. Siirrä laite etutukijalan siirtopyörien varassa haluamaasi paikkaan ja laske laite varovasti alas.

TÄRKEÄÄ! Ota lattian suojaus huomioon siirtäessäsi

laitetta.

Toimintahäiriöiden välttämiseksi säilytä laitetta mahdollisimman kuivassa ja tasalämpöisessä paikassa pölyltä suojattuna.

HUOLTO

C1:n huoltotarve on vähäinen. Tarkista kuitenkin aika ajoin kaikkien kiinnitysruuvien ja - muttereiden kireys.

• Pyyhi laitteesi kaikki osat harjoituksen päätyttyä hikivedestä pehmeällä, imukykyisellä liinalla. Älä käytä liuottimia. Hikivesi voi syövyttää metallia; siksi suosittelemme, että suojaat kaikki katteiden ulkopuoliset metallipinnat esimerkiksi teflonsuojaöljyllä.
• Älä poista laitteen suojakoteloita paikaltaan.
• Mikäli laite on käyttämättä pidemmän aikaa, voimansiirtohihna voi tilapäisesti muotoutua laitteen voimansiirtopyörien mukaisesti.
  Tämä saattaa johtaa hieman epätasaiseen poljintuntumaan, joka kuitenkin katoaa jo muutaman minuutin käytön jälkeen, kun hihna palautuu takaisin normaaliin muotoonsa.

KÄYTTÖHÄIRIÖT

Jatkuvasta laaduntarkkailusta huolimatta laitteessa saattaa esiintyä yksittäisistä komponenteista johtuvia yksilövikoja tai toimintahäiriöitä. Koko laitteen toimittaminen korjattavaksi on yleensä tarpectonta, sillä vika on uscimmiten korjattavissa ko. osan vaihdolla.

Mikäli laitteen toiminnassa ilmenee häiriöitä käytön aikana, ota välittömästi yhteys laitteen myyjään. Ilmoita laitteesi malli ja sarjanumero (sarjanumerotarran sijainnin näet tämän käyttöohjeen etukannesta). Ilmoita lisäksi häiriön luonne, laitteen käyttöympäristö sekä ostopäivämääärä.

Mikäli tarvitset laitteeseesi varaosia, ota yhteys laitteen myyjään. Ilmoita aina laitteen malli, sarjanumero sekä tarvittavan osan varaosanumero. Varaosaluettelon löydät tämän oppaan lopusta. Laitteessa saa käyttää vain varaosalistassa mainittuja osia.

TEKNISET TIEDOT

Pituus......	98 cm
Leveys ......	55 cm
Korkeus......	146 cm
Paino......	32 kg

Batavus C1 on suunniteltu täyttämään sähkömagneettista yhteensopivuutta koskevan EU:n EMC-direktiivin (89/336/ETY) vaatimukset.

Tuotteet on varustettu sen mukaisesti CE-tarralla.

Batavus C1 täyttää CEN tarkkuus- ja turvanormien vaatimukset (Luokka EN-957).

Oikeudet muutoksiin pidätetään.

TÄRKEÄÄ! Ohjekirjan tietoja kuntolaitteen asennuksessa, käytössä tai huollossa on syytä noudattaa erittäin huolellisesti. Takuu ei korvaa vahinkoja, jotka ovat aiheutuneet tässä ohjekirjassa mainittujen asennus-, säätö- tai huolto-ohjeiden laiminlyönneistä. Mikäli laitteelle tehdään muita kuin Batavus:n neuvomia ja nimenomaisesti hyväksymiä toimenpiteitä, laitetta ei saa käyttää!

Toivotamme Sinulle miellyttäviä harjoitushetkiä Batavus-harjoituskumppanisi kanssa.

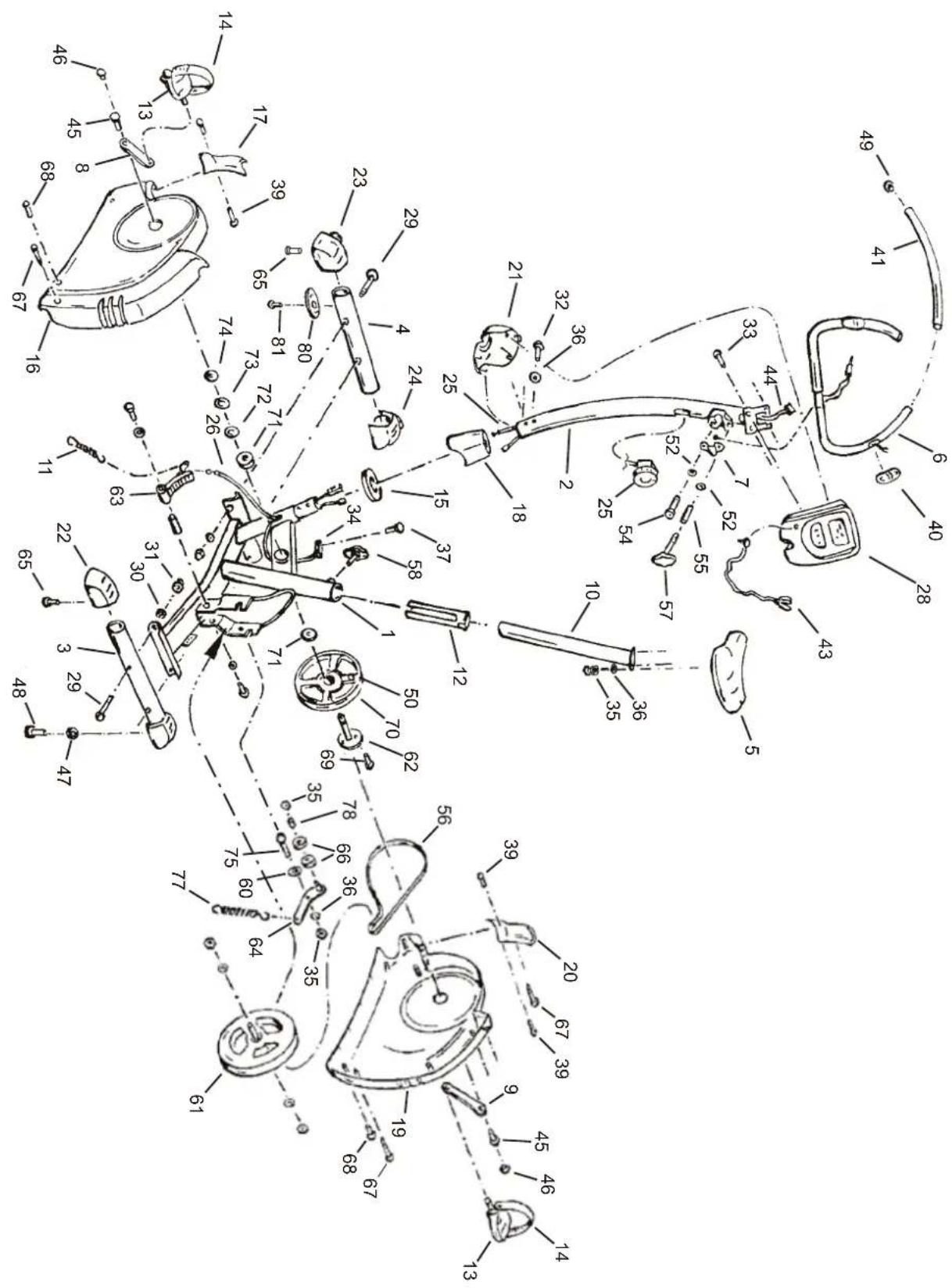

1	103 1069 20	Main frame 1
2	203 1061 20	Handle bar post 1
3	103 1071 20	Rear support tube 1
4	103 1070 20	Front support tube 1
5	153 1034 20	Seat 1
6	203 1060 40	Handle bar, compl. 1
7	503 1029	Clamp for handle bar 1
8	353 1014 20	Crank LH 1
9	353 1015 20	Crank RH 1
10	153 1033 20	Seat tube	1
11	643 1014	Spring	1
12	533 1072	Seat post sleeve	1
13	353 1010 20	Pedal, pair 1
14	353 1012 20	Pedal strap	2
15	683 1014	Blocker	1
16	173 1107 40	Side cover, LH	1
17	173 1106 20	Front cover, LH 1
18	173 1105 20	Cover for handle post	1
19	173 1112 40	Side cover, RH	1
20	173 1111 20	Front cover, RH	1
21	173 1104 20	Meter lower cover 1
22	533 1077 20	Rear foot cover	2
23	533 1076 20	Front foot cover, LH	1
24	533 1080 20	Front foot cover, RH	1
25	223 1017 20	Tension control with screw	1
26	223 1018	Tension connector	1
28	233 1064 40	Meter, EUR	1
-	233 1069 40	Meter, USA	1
29	M8x75 DIN 603	Carriage bolt	4
30	653 0084	Washer	4
31	M8 DIN 1587	Acorn nut	4
32	M8x16 ISO 7380	Allen head screw	6
33	M5x10 DIN 7985	Screw	4
34	403 1121	Sensor wire	1
35	M8 DIN 985	Nylock nut 5
36	M8 DIN 125	Washer	10
37	653 0085	Screw	2
39	M4x8 DIN 7985	Screw	4
40	403 1124 20	Pulse grip unit	2
41	213 1014 40	Handle grip	2
43	233 0033	Ear sensor clip	1
44	403 1125	Meter wire	1
45	653 0086	Screw	2
46	533 1081 20	End plug	2
47	653 1035	Nut	2
48	533 1074	Pad for rear support tube	2
49	533 1075 20	End plug for handle bar	2
50	403 1143	Magnet	1
52	653 0087	Washer	2
54	653 0088	Hex head screw	1
55	523 1025	Bushing	1
56	443 1011	Belt	1
57	373 1039 20	Locking knob	1
58	373 1038 20	Locking knob	1
60	653 0089	Washer	1
61	303 1019	Flywheel, compl.	1
62	343 1014	Axle for pulley	1
63	373 1036	Magnet bow	1
64	513 1010	Belt tightener frame	1
65	653 0090	Screw	4
66	523 1029	Bearing 6300RS	2
67	653 0091	Screw	5

68	653 1032	Screw	8
69	653 0092	Allen head screw	3
70	263 1011	Pulley	1
71	523 409 85	Bearing	2
72	653 1034	Wave washer	1
73	653 1033	Washer	1
74	17 DIN 471	Retainer	1
75	M8x20 DIN 912	Screw	1
77	643 1012	Spring	1
78	523 1026	Bushing	1
80	533 1078	Cushion	2
81	M8x20 DIN 912	Screw	2
-	423 1141 40 Label set		1
-	553 101 88	Screw - shaped
-	553 100 88	Multi purp. wrench
-	556 032 00	Allen key 6 mm
-	583 1035 40 Owner's manual		1
