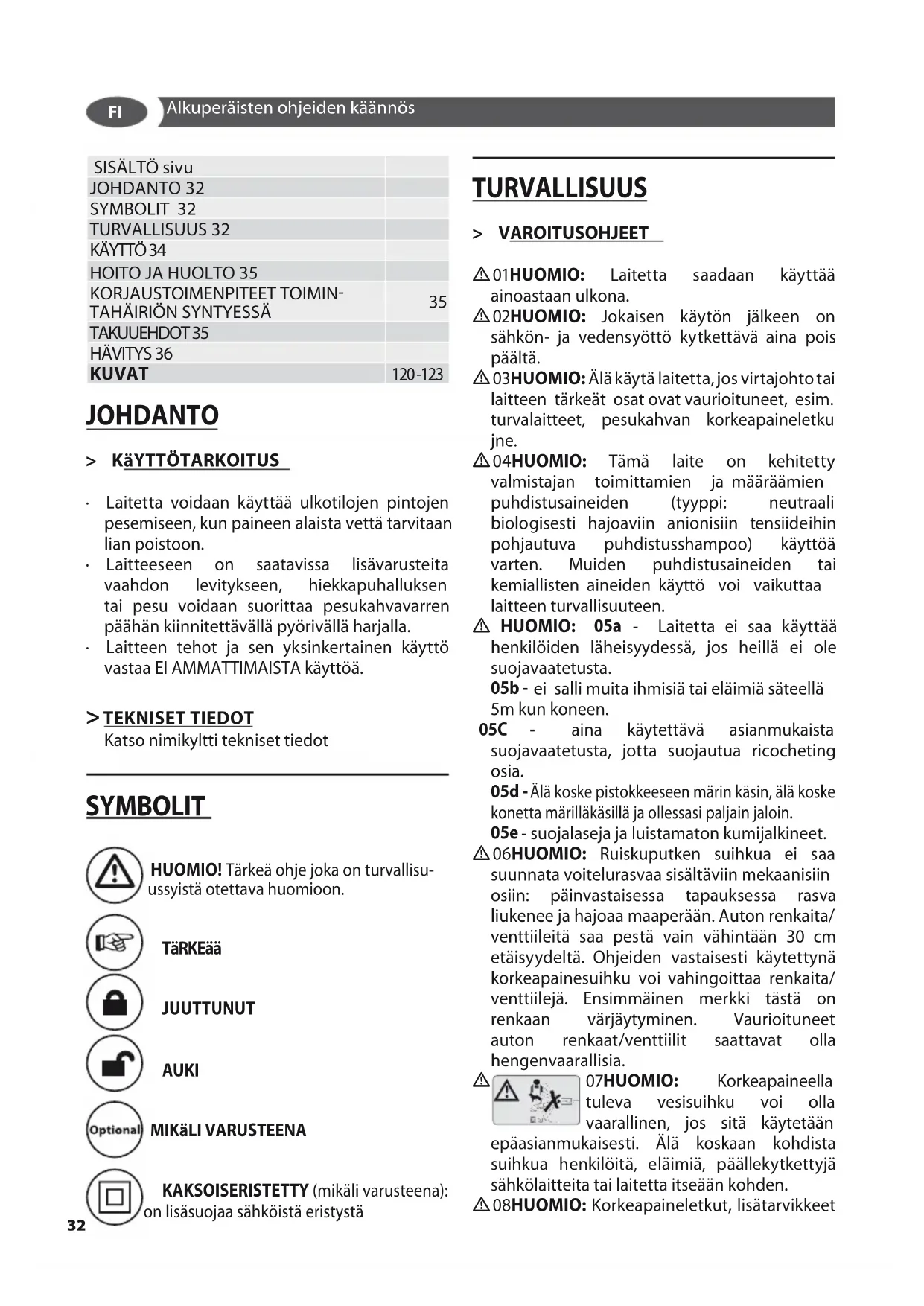

KÄYTTÖOHJE Force 145 Lavor

HUOMIO: lue ohjeet ennen käyttöä. sivu 32

Laitetta voidaan käyttää ulkotilojen pintojen pesemiseen, kun paineen alaista vettä tarvitaan lian poistoon.

Laitteeseen on saatavissa lisävarusteita vaahdon levitykseen, hiekkapuhalluksen tai pesu voidaan suorittaa pesukahvavarren päähän kiinnitettävällä pyörivällä harjalla.

Laitteen tehot ja sen yksinkertainen käyttö vastaa EI AMMATTIMAISTA käyttöä. > TEKNISET TIEDOT Katso nimikyltti tekniset tiedot SYMBOLIT HUOMIO! Tärkeä ohje joka on turvallisu- ussyistä otettava huomioon. TäRKEää JUUTTUNUT AUKI MIKäLI VARUSTEENA KAKSOISERISTETTY (mikäli varusteena): on lisäsuojaa sähköistä eristystä TURVALLISUUS > VAROITUSOHJEET

01HUOMIO: Laitetta saadaan käyttää ainoastaan ulkona.

02HUOMIO: Jokaisen käytön jälkeen on sähkön- ja vedensyöttö kytkettävä aina pois päältä.

03HUOMIO: Älä käytä laitetta, jos virtajohto tai laitteen tärkeät osat ovat vaurioituneet, esim. turvalaitteet, pesukahvan korkeapaineletku jne.

04HUOMIO: Tämä laite on kehitetty valmistajan toimittamien ja määräämien puhdistusaineiden (tyyppi: neutraali biologisesti hajoaviin anionisiin tensiideihin pohjautuva puhdistusshampoo) käyttöä varten. Muiden puhdistusaineiden tai kemiallisten aineiden käyttö voi vaikuttaa laitteen turvallisuuteen.

HUOMIO: 05a - Laitetta ei saa käyttää henkilöiden läheisyydessä, jos heillä ei ole suojavaatetusta. 05b - ei salli muita ihmisiä tai eläimiä säteellä 5m kun koneen. 05C - aina käytettävä asianmukaista suojavaatetusta, jotta suojautua ricocheting osia. 05d - Älä koske pistokkeeseen märin käsin, älä koske konetta märilläkäsillä ja ollessasi paljain jaloin. 05e - suojalaseja ja luistamaton kumijalkineet.

06HUOMIO: Ruiskuputken suihkua ei saa suunnata voitelurasvaa sisältäviin mekaanisiin osiin: päinvastaisessa tapauksessa rasva liukenee ja hajoaa maaperään. Auton renkaita/ venttiileitä saa pestä vain vähintään 30 cm etäisyydeltä. Ohjeiden vastaisesti käytettynä korkeapainesuihku voi vahingoittaa renkaita/ venttiilejä. Ensimmäinen merkki tästä on renkaan värjäytyminen. Vaurioituneet auton renkaat/venttiilit saattavat olla hengenvaarallisia.

07HUOMIO: Korkeapaineella tuleva vesisuihku voi olla vaarallinen, jos sitä käytetään epäasianmukaisesti. Älä koskaan kohdista suihkua henkilöitä, eläimiä, päällekytkettyjä sähkölaitteita tai laitetta itseään kohden.

08HUOMIO: Korkeapaineletkut, lisätarvikkeetFI

ja liitännät ovat tärkeitä laitteen turvallisuutta varten. Käytä ainoastaan valmistajan hyväksymiä letkuja, lisätarvikkeita ja liitäntöjä (on erittäin tärkeää, että nämä osat pysyvät ehjinä, vältä tämän vuoksi epäasianmukaista käyttöä ja suojaa ne taitteilta, iskuilta ja naarmuuntumiselta).

09HUOMIO: Laitteet ilman A.S.S.-järjestelmää – Automatic Stop System (automaattinen pysäytysjärjestelmä): ne eivät pesukahvan ollessa vapautettuna saa toimia yli 2 minuuttia. Kiertopiiriin syötetyn veden lämpötila kohoaa huomattavasti ja aiheuttaa pumpulle vakavia vaurioita.

10HUOMIO: Laitteet A.S.S.-järjestelmän kanssa – Automatic Stop System (automaattinen pysäytysjärjestelmä): laitetta ei tulisi jättää valmiustilaan (stand-by) yli 5 minuutiksi.

11HUOMIO: Kytke ilman valvontaa jäävä laite joka kerta täysin pois päältä (pääkytkin asentoon (0)OFF).

12HUOMIO: Jokaiselle koneelle suoritetaan lopputarkastus käyttöolosuhteissa, joten on normaalia, että laitteen sisällä on vielä muutamia vesipisaroita.

13HUOMIO: Huomioi, että virtajohto ei vaurioidu. Jos virtakaapelissa ilmenee vaurioita, valmistajan, palvelukeskuksen tai pätevän henkilökunnan tulee vaihtaa se, vaarojen välttämiseksi.

13bHUOMIO: Älä koskaan vedä tai nosta laitetta sähköjohdosta.

14HUOMIO: Laite sisältää paineenalaisia nesteitä. Pidä lujasti kiinni pesukahvasta, jotta reaktiovoima estettäisiin. Käytä laitetta vain mukana tulevan korkeapai- nesuuttimen kanssa.

15HUOMIO: Korkeapaineletku on kehitetty ja valmistettu siten, että se kestää korkeita paineita. Vaurioiden välttämiseksi täytyy sitä käyttää erityisen varovasti. Epäasianmukainen käyttö voi aiheuttaa ennenaikaisia vaurioita tai murtumia sekä takuun raukeamisen.

16HUOMIO: Lapset tai fyysisesti tai henkisesti rajoittuneet henkilöt tai henkilöt, joilla ei ole laitteen käyttöön vaadittavaa kokemusta tai tuntemusta eivät saa käyttää laitetta, kunnes he eivät ole saaneet siihen vaadittavaa koulutusta tai opastusta.

17HUOMIO: Lapset eivät saa leikkiä laitteella, vaikka heitä valvotaan.

18HUOMIO: Käynnistä painepesuri vasta sen jälkeen, kun olet kelannut korkeapaineletkun auki.

19HUOMIO: Varmista, ettei painepesuri pääse kaatumaan kumoon letkun kiinni/ aukikelaamisen yhteydessä.

20HUOMIO: Varmista ennen letkun kiinni/ aukikelaamisen aloittamista, että painepesuri on sammutettuna ja ettei letkussa ole painetta (ei käytössä).

21HUOMIO: Räjähdysvaara. Älä suihkuta palavia nesteitä.

22HUOMIO: Jotta koneen turvallisuutta, käyttää vain alkuperäisiä varaosia valmistajan tai valmistajan hyväksymillä

23HUOMIO:Älä kohdista suihkua itseäsi tai muita henkilöitä kohden, puhdistaaksesi kenkiä tai vaatteita.

24HUOMIO:Lapset tai kouluttamattomat henkilöt eivät saa käyttää laitetta.

Takaisinvirtausventtiilien kautta virrannut vesi ei ole juomakelpoista

HUOMIO: Kytke laite irti sähköverkosta ennen minkä tahansa huolto- tai puhdistustoimenpiteen suorittamista.

XY HUOMIO: Soveltumattomat jatkojohdot voivat olla vaarallisia.

XJ HUOMIO: Jatkojohtoa käytettäessä täytyy pistorasian. > TURVALAITTEET:

HUOMIO: Pesukahva on varustettu turvalukolla. On tärkeää, että tätä turvalukkoa käytetään joka kerta, kun laitteen käyttö keskeytetään, jotta sattumanvarainen avautuminen estettäisiin. - Turvalaitteet: Pesukahva turvalukon kanssa, kone on varustettu ylikuormitussuojalla (luokka 1), pumppu on varustettu ohitusventtiilillä tai pysäytyslaitteella. - Pesukahvan turvapainikkeella ei lukita vipua käytön aikana, vaan ettei se avaudu sattumanvaraisesti.

HUOMIO: Laite on varustettu moottorin suojalaitteella: mikäli suojalaite laukeaa, odota muutama minuutti, tai vaihtoehtoisesti irrota ja kytke laite uudelleen verkkovirtaan. Mikäli ongelma toistuu tai laite ei enää käynnisty, vie se huollettavaksi lähimpään huoltoliikkeeseen. > EDELLYTYKSET SEISONTAVAKAVUUDELLEFI

HUOMIO: Kun laite asetetaan vaakasuoralle alustalle, sen seisontavakavuus on taattu.

> VAKIOVARUSTEET Katso "ohjeet ohjekirjan erityinen" mukana. > ASENNUSOHJE Katso "ohjeet ohjekirjan erityinen" mukana.

KORKEAPAINE SUIHKUPUTKET Katso kuvat > PUHDISTUSAINEHDEN IMEMINEN Katso kuvat

> KORKEAPAINELETKU Katso kuvat

VEDENSYÖTTÖ Vesiliitäntä VAROITUS: (SYMBOLIT) Korkeapainepesuri voidaan ei liittää suoraan julkiseen vesijohtoverkostoon JUOMAVESI Korkeapainepesuri voidaan liittää suoraan julkiseen vesijohtoverkostoon JUOMAVESI, jos syöttöputkistoon on asennettu virtauksenestolaite tyhjennyksellä voimassa olevien määräysten mukaisesti. Varmista, että putki on halkaisijaltaan vähintään 13mm ja vahvistettu.

Takaisinvirtausventtiilien kautta virrannut vesi ei ole juomakelpoista TÄRKEÄÄ Ime pelkästään suodatettua tai puhdasta vettä. Vedenottoon tarkoitetun hanan on taattava pumpun maksimaaliseen virtaamaan nähden kaksinkertainen vedenanto. - Minimivirtaama: 15 l/min - Maksimaalinen vedenlämpötila sisäänmenossa: 40°C - Maksimaalinen vedenpaine sisäänmenossa: 1Mpa Aseta korkeapainepesuri mahdollisimman lähelle vedenjakeluverkkoa. Kyseisten ehtojen noudattamatta jättäminen saa aikaan vakavia mekaanisia vahinkoja pumpulle takuun raukeamisen ohella. Vedenotto vesijohdosta

• Liitä vedensyöttöletku (ei kuuluu varustuksiin) laitteessa olevaan vesiliittimeen ja vesijohtoon.

• Avaa hana. Vedenotto avonaisesta säiliöstä

• Kierrä liitin auki vedensyöttöä varten.

• Kierrä suodattimella varustettu imuputki (ei kuulu varustuksiin) laitteen vesiliittimeen.

• Upota suodatin säiliöön.

• Poista ilmat laitteesta ennen sen käyttöä. - Kierrä korkeapaineletku kiinni laitteen korkeapaineliittimeen. - Käynnistä kone ja anna sen toimia, kunnes vesi tulee ulos korkeapaineliittimestä ilman kuplia. - Sammuta laite ja kierrä korkeapaineletku takaisin paikalleen.

- Laitteen sähköliitännän täytyy olla normin IEC 60364-1 mukainen. TÄRKEÄÄ Varmista ennen laitteen liittämistä, että tyyppikilven tiedot vastaavat sähköverkon arvoja ja että pistorasia on suojattu vikavirtasuojakytkimellä, jonka kytkeytymisherkkyys on alle 0,03 A - 30ms. - Mikäli pistoke ei sovi pistorasiaan, anna koulutetun ammattihenkilön vaihtaa pistorasia toiseen, sopivaan pistorasiaan. - Älä käytä laitetta alle 0 °C: een lämpötiloissa, kun se on varustettu PVC-letkulla (H VV-F).

• XY HUOMIO: Soveltumattomat jatkojohdot voivat olla vaarallisia.

XJ HUOMIO: Jatkojohtoa käytettäessä täytyy pistorasian, ja pistokkeen olla vesitiiviitä ja johdon mitoituksen täytyy olla alla olevan taulukonFI

10 AWG (mikäli varusteena) HUOMAUTUS: Tämä korkeapainepesuri on varustettu A.S.S.-järjestelmällä (Automatic Stop System = automaattinen pysäytysjärjestelmä), joka sammuttaa laitteen valmiusvaiheen (stand- by) aikana. Siirrä koneen käynnistämiseksi kytkin asentoon (I)“ON”; paina sitten pesukahvan laukaisinta: A.S.S. asettaa koneen käyttöön ja sammuttaa sen automaattisesti, kun laukaisin vapautetaan. Tämän vuoksi on suositeltavaa varmistaa pesukahva turvalukolla aina kun kone sammutetaan, jotta tahattomat käynnistykset estettäisiin.

• Koneen käynnistykset itsestään, ilman pesukahvan käyttöä aiheutuvat esim. vedessä olevista ilmakuplista. Päällä olevaa laitetta ei tulisi jättää yli 5 minuutiksi ilman valvontaa. Muussa tapauksessa on koneen suojaksi asetettava kytkin asentoon (0) OFF.

• Tarkasta, että korkeapaineletkun ja laitteen sekä pesukahvan ja laitteen väliset liitännät on liitetty oikein.

Katso kuvat Laite ei vaadi huoltoa.

XX Kytke laite irti sähköverkosta ennen minkä tahansa huolto- tai puhdistustoimenpiteen suorittamista.

Älä suihkuta laitetta vedellä ja älä käytä pesuaineita tai aggressiivisia liuottimia. Kone voi vahingoittua.

• PuhdistaKoneenulkopintakuivallaliinalla. > VARASTOINTI Katso kuva

• Siirrä ajoneuvoa vain tarttumalla kantokahva sijaitsee moottorin pään.

• Pidälaitteetjatarvikkeetkuivassa,turvallisessa paikassa poissa lasten ulottuvilta KORJAUSTOIMENPITEET

• Tarkista verkkojännite

• Tarkista mahdolliset virtajohdossa olevat viat Paine ei nouse

• Tyhjennä laitteesta ilmat: anna pumpun toimia ilman korkeapaineletkua, kunnes vesi tulee ulos ilman kuplia korkeapaineen ulostulosta. Kytke sitten korkeapaineputki.

• Puhdista vesiliitännässä oleva suodatin.

• Puhdista suodatin korkeapaineletkun liitoksessa (jos läsnä).

• Tarkista vedensyötön määrä.

• Tarkista kaikissa pumpun syöttöputkissa olevat tiivisteet tai mahdolliset tukkeumat. Suuret paineen vaihtelut

• Puhdista korkeapainesuutin Poista lika suuttimen reiästä neulalla ja pese se etukautta vedellä. Pumppu vuotaa

• Korkeintaan 10 pisaran vuoto on hyväksytty minuutissa. Jos suurempia vuotoja ilmenee, ota yhteyttä valtuutettuun huoltopalveluun. Varaosat

• Laitteen turvallisuuden takaamiseksi tulee käyttää ainoastaan mukana toimitettuja alkuperäisiä tai valmistajan suosittelemia varaosia. TAKUUEHDOT Kaikki valmistamamme laitteet on testattu huolellisesti ja niille annetaan takuu valmistu- svikoja vastaan voimassa olevan lain muka- an. Takuu on voimassa ostopäivästä alkaen. Takuu ei koske: - liikkuvia, kuluvia osia - kumi osat, hiiliharjat kivihiili, suodattimet, ja lisäva- rusteet, ja optional lisävarusteet. - Satunnai- sia vaurioita ja vaurioita, jotka ovat aiheutu- neet kuljetuksessa, huolimattomuudesta taiEN

väärästä käsittelystä, väärästä ja tarkoituksen vastaisesta käytöstä ja asennuksesta, - Ta- kuu ei sisällä toimivien osien mahdollisesti tarpeellista puhdistusta, suodattimet tu- kkiutunee, tukkiutuneet suuttimet, kalkin muodostumisen vuoksi lukittuneet laitteet, Laite on tarkoitettu kotikäyttöön EI AMMATTI- KÄYTTÖÖN. takuu ei kata mitään muuta käyttöä. HäVITYS Laki (EU:n direktiivin 2002/96/CE 27. tammikuuta 2003 mukaan) kieltää sähköisen tai elektronisen laitteen omi- stajaa, tämän tuotteen tai sen sähköi- sten- tai elektronisten laitteiden hävittä misen kotitalouksien kiinteinä yhdyskunta- jätteinä ja kehoittaa sen sijaan niiden hävit- tämistä niille tarkoitetuissa keruukeskuksissa. Valmistaja voi hävittää suoraan hävitettävän tuotteen jos hankittava uusi tuote on sa- manarvoinen hävitettävän tuotteen kanssa.
