Tuotetyyppi	Puukiuas
Merkki	Jøtul
Malli	F 500
Materiaali	Valurauta
Pintakäsittely	Musta maali ja emali
Polttoaine	Vain puu
Nimellislämmitysteho	8,5 kW
Hyötysuhde	78%
Paino	200 kg
Puun maksimipituus	55 cm
Liitosputken halkaisija	∅150 mm
Suositeltu veto	10 Pa
Savukaasujen lämpötila	285 °C
CO-pitoisuus (13% O₂)	0,10 %
Ilmanotto	Ylä- ja alaosa
Käyttötapa	Jaksottainen (epäjatkuva palaminen)
Puun tuntikulutus (nimellinen)	Noin 2,7 kg/h
Savukaasujen massavirta	8,0 g/s
Lattian suojaus	Integroitu lämpökilpi, metallilevy väh. 0,9 mm
Lisävarusteet	Ulkoilmanotto (ref. 221031), takalämpökilpi (ref. 350956)
Määräaikaishuolto	Deflektorin, sisälevyjen ja tulenkestävien tiilien vaihto
Varaosat	Käytä vain alkuperäisiä Jøtul-osia
Sarjanumero	Merkitty tuotteen etikettiin, mainittava yhteydenotoissa

Usein kysytyt kysymykset - F 500 Jøtul

Millaista puuta Jøtul F 500:ssa tulisi käyttää?

Käytä ainoastaan kuivaa puuta (< 20% kosteus). Suositeltu palonkestopituus: 30-55 cm sytytykseen ja noin 30 cm lämmityspuulle. Halkaisija: 2-5 cm sytytykseen, 8-13 cm halkeilleelle puulle.

Mikä on Jøtul F 500:n nimellisteho?

Nimellislämmitysteho on 8,5 kW, hyötysuhde 78%. Se saavutetaan ilmanoton ollessa noin 50% auki.

Miten takka asennetaan puulattialle?

Takka on varustettu lämpökilvellä pohjassa. Voit sijoittaa sen suoraan puulattialle, kunhan peität sen metallilevyllä tai palamattomalla materiaalilla, jonka paksuus on vähintään 0,9 mm. Poista kaikki palava päälliste (linoleumi, matto) levyn alta.

Mitkä ovat turvaetäisyydet palaviin seiniin?

Katso käsikirjan kuvaa 1. Vähimmäisetäisyydet vaihtelevat kokoonpanon mukaan. Yleensä noudata vähintään 1200 mm etäisyyttä palavaan kattoon. Valinnainen takalämpökilpi mahdollistaa etäisyyksien pienentämisen.

Miten ilmanottoa säädetään?

Ilmanottoa ohjataan oven alla olevalla painikkeella: vasen asento = kiinni, oikea asento = auki. Säädä palamisen hallitsemiseksi.

Tarvitaanko savupiipulle erityisvetoa?

Suositeltu veto on 10 Pa. Jos veto on liian voimakas, asenna vetopelti. Savupiipun poikkipinnan on oltava vähintään yhtä suuri kuin liitosputken (177 cm²).

Miten vermikuliittideflektorin huolto tehdään?

Deflektori on vermikuliittilevy, joka sijaitsee toissijaisen palamisen putkien päällä. Vaihda se poistamalla se varovasti ja korvaamalla uudella, levittämällä takapuolelle tulenkestävää tiivistemassaa. Vältä iskuja, koska vermikuliitti on hauras.

Voiko ulkoilmakanavan liittää?

Kyllä, valinnaisella ulkoilmanottokanavalla (ref. 221031). Liitä joustava putki ∅80 mm laitteen takaosassa olevaan ilmanottoon ja sitten ulkoilmalähteeseen.

Miten tuhkalaatikko tyhjennetään?

Avaa tuhkaluukun ovi kääntämällä nappia puoli kierrosta vastapäivään. Tartu kahvaan käsineellä ja tyhjennä tuhka. Jätä aina tuhkakerros pohjalle suojaamaan ja helpottamaan uudelleensytytystä.

Mitä tehdä häiriön sattuessa?

Katso yleiskäyttö- ja huolto-oppaan kohtaa Häiriöt – Syyt ja vianmääritys. Jos ongelma jatkuu, ota yhteyttä jälleenmyyjään tai Jøtuliin ja mainitse laitteen sarjanumero.

KÄYTTÖOHJE F 500 Jøtul

FI - Asennusohjeet ja tekniset tiedot 8

FI - Lue huolellisesti "Yleiset käyttö- ja huolto-ohjeet" ennen kuin otat tuotteen käyttöön.

Asennusohjeet ja tekniset tiedot

1.0 Viranomaisvaatimukset 8
2.0 Tekniset tiedot
3.0 Asentaminen 9
4.0 Huolto 1
5.0 Lisävarusteet

Figures/ Pictures 32

Yleiset käyttö- ja huolto-ohjeet

6.0 Turvaohjeet
7.0 Polttopuiden valinta
8.0 Käyttö
9.0 Tulisijan huolto
10.0 Käytössä ilmenevät ongelmat - vianmääritys

Kaikissa tuotteissamme on kilpi, josta käy ilmi sarjanumero ja valmistusvuosi. Kirjoita tämä numero asennusohjeisiin sitä varten varattuun kohtaan.

Sarjanumero on ilmoitettava aina, kun otetaan yhteyttä jälleenmyyjään tai Jøtuliin.

Serial no.

1.0 Viranomaisvaatimukset

Tulisija tulee asentaa kunkin maan lakien ja määräysten mukaisesti.

Tuotetta asennettaessa on noudatettava paikallisia määräyksiä myös niiltä osin kuin niissä viitataan kansallisiin ja eurooppalaisiin standardeihin.

Kokoamis-, asennus- ja käyttöohje toimitetaan tuotteen mukana. Tulisija voidaan ottaa käyttöön vasta, kun sen on tarkastanut valtuutettu tarkastaja.

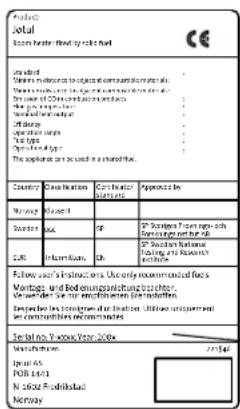

10 Tuotteeseen kiinnitetty lämpöä kestävästä materiaalista valmistettu tyyppikilpi. Tyyppikilvestä käyvät ilmi tuotteen tunniste- ja dokumentaatiotiedot.

2.0 Tekniset tiedot

Materiaali:	Valurauta
Pintakäsittely:	Musta maali ja emali
Polttoaine:	Puu
Polttopuiden enimmäispituus:	55 cm
Savukanavat:	Ylhäällä, takana
Savuhormin sovitin 150:	150 mm / 177 cm ^2 poikkipintaala
Paino:	noin 200 kg
Varusteet:	Raitisilmaliitäntä, suo
Mitat ja etäisyydet:	Katso kuva 1

Tekniset tiedot EN 13240 standardin mukaan

Nimellislämmitysteho:	8,5 kW
Savukaasun virtaus:	8,0 g/s
Suositeltava savupiipun veto:	10 Pa
Hyötysuhde:	78 % 8,7 kW:n teholla
Häkäpäästöt (13 % O_2 ):	0,10 %
Savukaasun lämpötila:	285°C
Käyttötapa:	Ajoittainen

Hetkellisellä poltolla tarkoitetaan tässä tulisijan tavallista käyttöä. Tulisijaan ts. laitetaan lisää puita heti, kun edelliset puut ovat palaneet hiillokseksi.

Polttopuun kulutus

Jøtul F 500 -tulisijan nimellislämmönantoteho on sen hyötysuhteella 8,5 kW. Se vastaa n.2,7 kg laadukasta polttopuuta tunnissa. Hyvän palamisen kannalta on tärkeää, että polttopuut ovat sopivan kokoisia. Polttopuiden sopiva koko:

Sytykkeet:

Pituus: 30 - 55 cm

Halkaisija: 2–5 cm

Tarvittava määrä: 8 – 10 kpl

Poltopuu (halot):

Pituus: 30 cm

Halkaisija: Noin 8 - 13 cm

Puun lisäysväli: Noin80 minuuttia

Puumäärän paino: 3,5 kg

Kerrallaan lisättävät halot: 2 - 3 kpl

Lämmönluovutuksen nimellisarvo saavutetaan, kun ilmaventtiili on noin 50-prosenttisesti auki.

3.0 Asentaminen

3.1 Lattia

Perustus

On varmistettava, että perustus on mitoitettu tulisijalle riittäväksi. Ks. tulisijan painoa koskevat tiedot kohdasta «2.0 Tekniset tiedot». On suositeltavaa, että lattia, joka ei ole kiinni perustuksessa (ns. kelluva lattia) poistetaan ennen asennusta.

Puulattian suojausvaatimukset

Jøtul F 500 -tulisijan alla on suojalevy, joka suojaa lattiaa lämpösäteilyltä. Tulisija voidaan siksi sijoittaa suoraan puulattialle, joka on peitetty metallista tai muusta palamattomasta materiaalista valmistetulla levyllä.Suositeltava minimipaksuus 0,9 mm.

Jøtul suosittelee, että mahdollinen palavasta materiaalista valmistettu lattiapinnoite, kuten linoleumi tai kokolattiamatto, on poistettava lattialevyn alta.

Tulisijan edessä olevan palavasta materiaalista valmistetun lattian suojausvaatimukset

Etulevyn tulee täyttää kansallisten lakien ja määräysten vaatimukset.

Saat tietoja rajoituksista ja asennusvaatimuksista paikalliselta rakennusviranomaiselta.

3.2 Seinät

Huom.! Tulisijan sivuluukkua ei saa käyttää, kun tulisija asennetaan syvennykseen tai nurkkaan.

Etäisyys palavasta materiaalista valmistettuun seinään – katso kuva 1

Tulisijassa voi käyttää eristämätöntä savuhormia, jos etäisyydet palavasta materiaalista valmistettuihin seiniin ovat kuvan 1 mukaiset.

Tulisijan taakse tuleva suojalevy tilataan ja asennetaan tulisijan sijoituspaikasta ja riittävästä etäisyydestä palaviin materiaaleihin riippumatta.

Etäisyys palomuurilla suojattuun seinään

Palomuuria koskevat vaatimukset

Palomuurin tulee olla vähintään 100 mm syvä ja valmistettu tiilestä, betonista tai kevytbetonista. Myös muita hyväksyttäviä materiaaleja ja rakenteita, voidaan käyttää.

3.3 Katto

Tulisijan etäisyyden palavasta materiaalista valmistettuun kattoon tulee olla vähintään 1200 mm.

3.4 Savupiiput ja -hormit

- Tulisijan voi liittää savupiippuun ja -hormiin, jotka on hyväksytty käytettäviksi sellaisissa kiinteää polttoainetta käyttävissä tulisijoissa, joiden savukaasujen lämpötila on kohdan «2.0 Tekniset tiedot» mukainen.

• Savupiipun poikkipinta-alan on oltava vähintään yhtä suuri kuin savuhormin poikkipinta-ala. Kun lasket savupiipun poikkipinta-alaa, katso kohta «2.0 Tekniset tiedot».
• Samaan savupiippuun voi liittää useita tulisijoja, jos savupiipun poikkipinta-ala on riittävän suuri.
• Savuhormi tulee liittää savupiippuun savupiippuvalmistajan asennusohjeiden mukaan.
• Ennen kuin teet reiän savupiippuun, asenna tulisija kokeeksi paikalleen, jotta voit merkitä tulisijan ja reiän paikat savupiippuun. Vähimmäismitat on esitetty kuvassa 1.
• Varmista, että hormi on koko pituudeltaan kulmassa savupiippuun nähden.
• Käytä savuhormia, jossa on luukku nuohoamista varten.

On erittäin tärkeää, että liitokset ovat joustavia, jotta osien liikkeet asennuksen aikana eivät aiheuta murtumia.

Huomautus: Asianmukaisesti tehty ja tiivistetty liitos on erittäin tärkeää tuotteen toiminnan kannalta.

Suositeltava veto savupiipussa, ks. «2.0 Tekniset tiedot». Jos savupiippu vetää liian hyvin, voidaan vedon säätämiseksi asentaa savupelti.

3.5 Kokoonpano ennen asennusta

Huomautus: Ennen kuin aloitat asennuksen, varmista, ettei tulisija ole vahingoittunut.

Tuote on painava. Älä yritä pystyttää ja asentaa tulisijaa yksin.

Lattiaan päin tuleva suojalevy on aina asennettava. Taakse tuleva suojalevy tilataan ja asennetaan aina riippumatta tulisijan sijoituspaikasta ja riittävästä etäisyydestä palaviin materiaaleihin. Ks. kuva 1.

1. Soikea päällyslevy on kiinnitetty ruuveilla kuljetuksen ajaksi. Avaa ruuvit päällyslevyn alta ja anna levyn olla paikallaan irtonaisena. Tulisija ja savuputki on silloin helpompi nuohota.
2. Ota tuhkalistat pois tulipesästä ja laita ne paikoilleen. Etuosaan tuleva tuhkalista laitetaan paikalleen irtonaisena pohjalevyn päälle, mutta sivulle tuleva tuhkalista kiinnitetään paikalleen pohjalevyyn kiinnitetyllä ruuvilla.
3. Kiinnitä suojalevy keskeltä 2:lla M6 x 12 -ruuvilla. Ks. kuva 5.

Savuhormin asennus

Tulisijaan asennetaan ∅150 mm:n savuputki, jonka on oltava paksuudeltaan määräysten mukainen.

Jøtul F 500:n savuputkiyhde on laitettu kuljetuksen ajaksi tulipesään. Savuputki voidaan asentaa päältä tai takaa. Kiinnitysruuvit ovat ruuvipussissa.

1. Asenna savuhormin (Ø 150 mm) kapeampi pää suoraan tuotteen savuhormiliitäntään. Savuhormiliitännän molemmilla puolilla on ruuvi (kuva 3A). Käytä näitä ruuveja savuhormin kiinnittämiseen.
2. Merkitse savuhormiin ruuvien paikat, kun hormi on täysin savukanavan pohjassa, ja poraa hormiin reiät, joiden halkaisija on 5,5 mm.
3. Tiivistä savuhormin ja tuotteen savuhormiliitännän väli tiivistysnauhalla. Kierrä tiivistysnauhaa savuhormin alaosan ympärille.
4. Kiinnitä savuhormi ruuveilla.

Tärkeää: Liitosten on oltava täysin tiiviitä. Vuotava liitos voi häiritä tulisijan toimintaa.

SUOMI

3.6 Toimintojen tarkastaminen (kuva 2)

Kun tuote on asennettu, tarkista aina säätimien ja vipujen toiminta. Niiden tulee liikkua kevyesti ja toimia kunnolla.

Vetoventtiili (A):

Vasemmalla = kiinni

Oikealla = täysin auki

Kädensija (B):

Vasemmalle = auki

Oikealle = kiinni

Kädensija (C)

Oikealle = auki

Vasemmalle = kiinni

Tuhkaluukku (E): Avaa luukku kääntämällä sitä puoli kierrosta vastapäivään. Ota tuhkalaatikko ulos esimerkiksi käsinettä käyttäen.

3.7 Tuhkan poistaminen

Jøtul F 500:ssa on tuhkalaatikko, joka helpottaa tuhkan poistoa.

1. Anna tuhkan valua tulitilan pohjassa olevan ritilän läpi alla olevaan tuhkalaatikkoon. Nosta tuhkalaatikko ulos suojatuin käsin ja hävitä tuhka ulkotiloissa. Poista mahdollinen tuhka vasta, kun tulisija on täysin kylmä.

2. Tuhkalaatikon on oltava kiinni palamisen aikana. Muuten polttoon pääsee paljon ylimääräistä ilmaa ja tulisija voi ylikuumentua.

3. Lisätletoja tuhkan käsittelystä on kohdassa Tulipalojen ehkäiseminen.

Tärkeää: Poista mahdollinen tuhka vasta, kun tulisija on täysin kylmä («6.1 Paloturvallisuutta koskevat toimenpiteet»).

4.0 Huolto

Varoitus! Tuotteeseen ei saa tehdä muutoksia ilman valmistajan lupaa.

Käytä vain alkuperäisiä varaosia.

4.1 Venttiilin vaihto

1. Tulipesän yläosa, joka on valmistettu vermikuliitista, on ylhäällä toisiopaloilmaa tuovien putkien päällä.
2. Vermikuliittilevy nostetaan vain ulos.
3. Uusi levy asennetaan paikalleen. Katso, että levy tulee tiiviisti takaseinää vasten. Käsittele vermikuliittilevyä varoen, koska se voi vaurioitua helposti.
4. Laita sitten eristeet takaisin paikalleen vermikuliittilevyn yläpuolelle.

4.2 Palolevyjen vaihto

1. Tulisijassa on irrotettavat palolevyt, jotka on ruuvattu kiinni tulitilan sisäpuolelle ja takana oleviin palonkestäviin tiiliin.
2. Avaa ruuvit ja irrota palolevyt. Kun laitat palolevyt takaisin paikalleen, katso, että eristeet tulevat kunnolla paikalleen.
3. Takana olevat tiilet on helppo vaihtaa nostamalla niitä vähän ylös ja vetämällä ne ulos.

5.0 Lisävarusteet

5.1 Ulkoilmaliitäntäputki – tuotenro 221031

Tuotteeseen voi tuoda polttoilmaa suoraan ulkoa ulkoilmaliitäntäputken ja joustavan letkun avulla. Liitännän ansiosta tulisija saa aina tehokkaan palamisen edellyttämän ilman.

Raitisilmaliitäntä suoraan ulkoa tai savupiipusta ilmaventtiilien kautta

1. Laita ensin liitäntäkappale tulisijan alla olevaan raitisilmaliitäntään.
2. Taita liitäntäkappaleen 3 taivutettavaa osaa (kuva 5A) raitisilmaliitännän sisään.
3. Kiinnitä taipuisa putki ( 80 mm) suoraan tulisijan liitäntäkappaleeseen letkuliittimellä ja liitä putki seinäventtiiliin/savupiippuun.

5.2 Suojalevy tulisijan taakse - tuotenro 350956

Asennusohje toimitetaan suojalevyn mukana.
