KÄYTTÖOHJE XRSS 665 BW BB AMANA

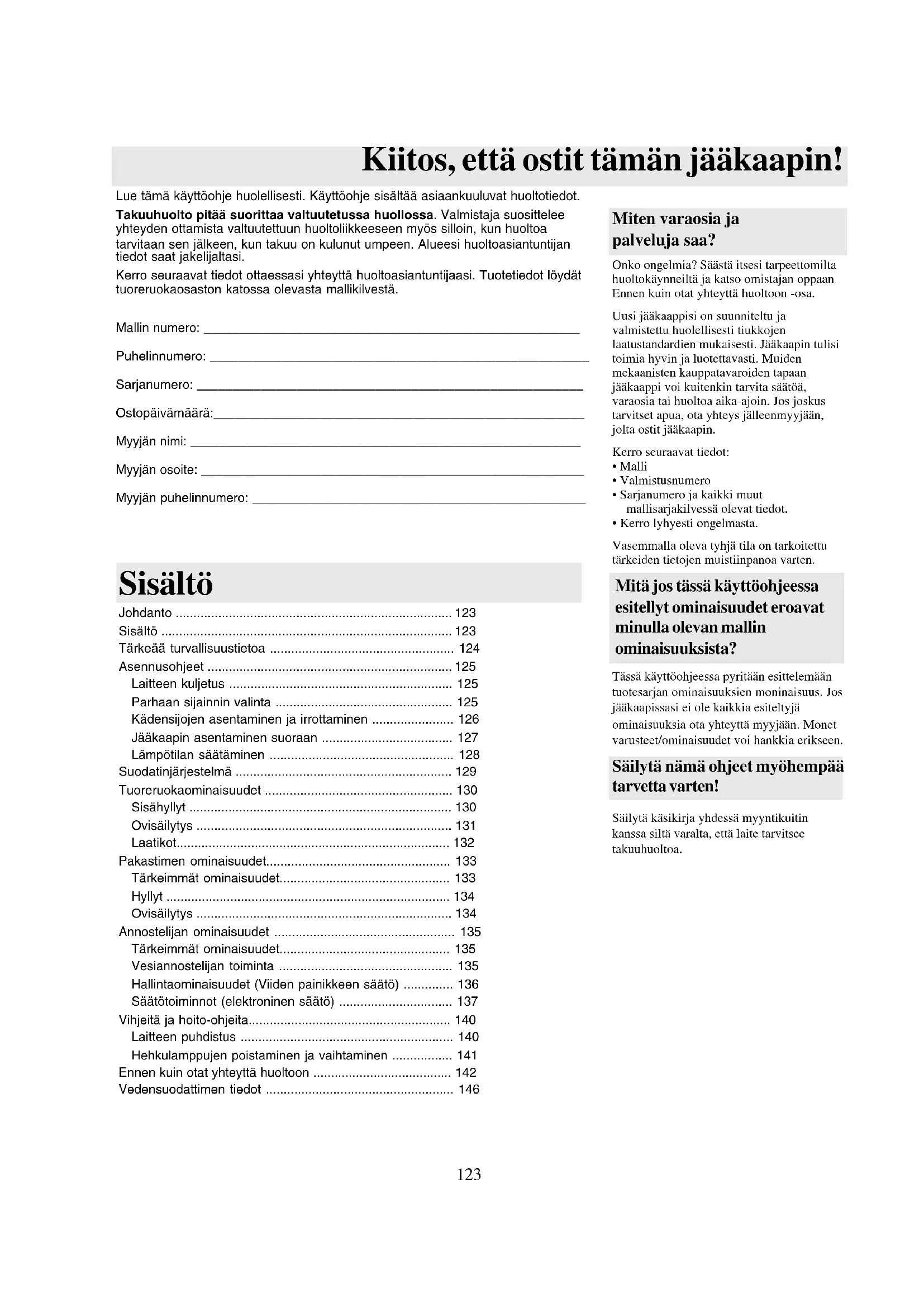

• –123 Lue tämä käyttöohje huolellisesti. Käyttöohje sisältää asiaankuuluvat huoltotiedot. Takuuhuolto pitää suorittaa valtuutetussa huollossa. Valmistaja suosittelee yhteyden ottamista valtuutettuun huoltoliikkeeseen myös silloin, kun huoltoa tarvitaan sen jälkeen, kun takuu on kulunut umpeen. Alueesi huoltoasiantuntijan tiedot saat jakelijaltasi. Kerro seuraavat tiedot ottaessasi yhteyttä huoltoasiantuntijaasi. Tuotetiedot löydät tuoreruokaosaston katossa olevasta mallikilvestä. Mallin numero: _____________________________________________________ Puhelinnumero: _____________________________________________________ Sarjanumero: ______________________________________________________ Ostopäivämäärä:____________________________________________________ Myyjän nimi: _______________________________________________________ Myyjän osoite: ______________________________________________________ Myyjän puhelinnumero: _______________________________________________ Kiitos, että ostit tämän jääkaapin! Mitä jos tässä käyttöohjeessa esitellyt ominaisuudet eroavat minulla olevan mallin ominaisuuksista? Johdanto p. 123
• Sisältö p. 123
• Tärkeää turvallisuustietoa p. 124
• Asennusohjeet p. 125
• Laitteen kuljetus p. 125
• Parhaan sijainnin valinta p. 125
• Kädensijojen asentaminen ja irrottaminen p. 126
• Jääkaapin asentaminen suoraan p. 127
• Lämpötilan säätäminen p. 128
• Suodatinjärjestelmä p. 129
• Tuoreruokaominaisuudet p. 130
• Sisähyllyt p. 130
• Ovisäilytys p. 131
• Laatikot p. 132
• Pakastimen ominaisuudet p. 133
• Tärkeimmät ominaisuudet p. 133
• Hyllyt p. 134
• Ovisäilytys p. 134
• Annostelijan ominaisuudet p. 135
• Tärkeimmät ominaisuudet p. 135
• Vesiannostelijan toiminta p. 135
• Hallintaominaisuudet (Viiden painikkeen säätö) p. 136
• Säätötoiminnot (elektroninen säätö) p. 137
• Vihjeitä ja hoito-ohjeita p. 140
• Laitteen puhdistus p. 140
• Hehkulamppujen poistaminen ja vaihtaminen p. 141
• Ennen kuin otat yhteyttä huoltoon p. 142
• Vedensuodattimen tiedot Sisältö Tässä käyttöohjeessa pyritään esittelemään tuotesarjan ominaisuuksien moninaisuus. Jos jääkaapissasi ei ole kaikkia esiteltyjä ominaisuuksia ota yhteyttä myyjään. Monet varusteet/ominaisuudet voi hankkia erikseen. Säilytä nämä ohjeet myöhempää tarvetta varten! Säilytä käsikirja yhdessä myyntikuitin kanssa siltä varalta, että laite tarvitsee takuuhuoltoa. Miten varaosia ja palveluja saa? Onko ongelmia? Säästä itsesi tarpeettomilta huoltokäynneiltä ja katso omistajan oppaan Ennen kuin otat yhteyttä huoltoon -osa. Uusi jääkaappisi on suunniteltu ja valmistettu huolellisesti tiukkojen laatustandardien mukaisesti. Jääkaapin tulisi toimia hyvin ja luotettavasti. Muiden mekaanisten kauppatavaroiden tapaan jääkaappi voi kuitenkin tarvita säätöä, varaosia tai huoltoa aika-ajoin. Jos joskus tarvitset apua, ota yhteys jälleenmyyjään, jolta ostit jääkaapin. Kerro seuraavat tiedot: p. 146

• Sarjanumero ja kaikki muut mallisarjakilvessä olevat tiedot.

• Kerro lyhyesti ongelmasta. Vasemmalla oleva tyhjä tila on tarkoitettu tärkeiden tietojen muistiinpanoa varten.124 Tärkeää turvallisuustietoa Ominaisuudet

-säätimet2. Spill Saver™-hylly3. Spill Saver™ Easy Glide™-hylly4. Side Glideä -hyllyt (ei näkyvissä)5. Takahyllyn jatkeet6. Deli/Crisper -laatikko7. Crisper-laatikko8. Beverage Organizer™ -juomien järjestelyosa9. Maitotuoteosasto10. Ovilaatikot10a. Laatikon pitimet (ei näkyvissä)11. Uloskääntyvät ovilaatikot12. Lämpötilasäädelty juomanjäähdytinBeverage Chiller™12a. Mini-beverage Chiller™13. Jääpala-astia14. Jääpalakone (ei näkyvissä)15. Jäätelöhylly16. Stor-Mor -järjestelmä17. Ritilähyllyt (ei näkyvissä)18. Kiinteät pakastinhyllyt19. Vedensuodatin (ei näkyvissä)20. Ilmansuodatin (ei näkyvissä)21. Valot (ei näkyvissä)Ylempi tuoreruokaosastoAlempi tuoreruokaosastoPakastinAnnostelija

Tunnista turvallisuussymbolit, -sanat ja –merkit VAARA

VAARA – Välitön vaara, joka JOHTAA vakavaan ruumiinvammaan tai kuolemaan. VAROITUS

VAROITUS – Vaaroja tai vaarallisia toimenpiteitä, jotka VOIVAT johtaa vakavaan ruumiinvammaan tai kuolemaan. HUOMIO

HUOMIO – Vaaroja tai vaarallisia toimenpiteitä, jotka VOIVAT johtaa lievään ruumiinvammaan tai tuote- tai omaisuusvahinkoon. Mitä sinun tulee tietää turvallisuusohjeista Tässä käyttöohjeessa esitetyt varoitukset jaturvaohjeet eivät ole kaiken kattavia. Toimijärkevästi, varovaisesti ja huolellisestiasentaessasi, huoltaessasi tai käyttäessäsijääkaappia. Kohdatessasi ongelmia joita etymmärrä, ota yhteys jakelijaasi taivalmistajaan.Jääkaapin asianmukainen hävittäminen TÄRKEÄÄ: Lasten jääminen jääkaapin sisään ja tukehtuminen ei ole kadonnut ongelma. Hävitetyt ja hylätyt jääkaapit ovat edelleen vaarallisia, vaikka ne jätettäisiin odottamaan siirtoa ”vain muutamaksipäiväksi”. Jos olet hankkiutumassa eroon vanhasta jääkaapistasi, noudata alla olevia ohjeita, jottaonnettomuudet voidaan välttää.ENNEN VANHAN JÄÄKAAPIN TAI PAKASTIMEN HEITTÄMISTÄ POIS:• Irrota ovet.• Jätä hyllyt paikoilleen, jolloin lapset eivät pääse kiipeämään sisälle helposti. VAARA

Noudata seuraavia turvatoimia. Näin vähennetäänloukkaantumisen ja kuoleman vaaraa:

Asennusohjeet Nämä ohjeet on tarkoitettu auttamaan sinua jääkaapin asentamisessa. Valmistaja ei ole vastuussa väärinsuoritetusta asennuksesta. Toimenpiteet… Jääkaapin saa kytkeä käyttökuntoon vain asiantunteva sähköasentaja näitä asennusohjeita noudattaen.Mittaa oven avauma ja syvyys sekä jääkaapin leveys. Irrota ovet ja kädensijat tarvittaessa. Sähköasentajan onsuoritettava seuraavat toimenpiteet:1. Noudata paikallisen vesi- ja sähköyhtiön kytkentäsäännöksiä.2. Kytke vesijohto paikalleen ennen sähkön kytkemistä.Sähköjohdon saa huoltaa tai vaihtaa vain asiantunteva huoltoasentaja.Asennusvaatimukset1. Asenna maadoitettuun pistorasiaan erillisellä 230 - 240 voltin, 50 hertsin, 10 ampeerin Y-liitintyypin virtajohdolla.2. Suojaa pehmeä lattiamateriaali pahvilla tai matoilla.3. Asenna laite lattialle, jonka kantavuus on 429 kg.4. Jätä 5 mm:n tila jääkaapin sivulle ja jätä yli 60 cm:n syvyisissä malleissa 12,7 cm:n tila jääkaapin päälle.5. 60 cm syvät mallit.Leikkaa asennusaukon päällilevy 45° kulmaan, jos päällilevyssä on 25 mm ylimääräistä.Jätä 5 mm:n tila jääkaapin kummallekin sivulle ja jätä 7 mm sen päälle asennuksen ja suoristamisen helpottamiseksi.Kaapin takana ei tarvita vähimmäistilaa. Puisen pohjan irrottaminen HUOMIO

Puisen pohjan irrottamisessa on oltava mukana kaksi henkilöä henkilö- ja omaisuusvahinkojen välttämiseksi.1. Teippaa ovet kiinni, etteivät ne avaudu odottamatta.2. Liu’uta laitevaunu jääkaapin sivun alle.3. Kääri jääkaappi huopaan tai vastaavaan. Pujota kiinnitysnauha jääkaapin ympärille. Aseta kuljetuslaatikosta löytyvätvaahtomuoviset tyynyt kiinnitysnauhan alle. Kiristä nauha tiukaksi.4. Laske laitevaunu lattialle laitevaunun kädensijojen ollessa pohjalla.5. Irrota kaksi ylintä pulttia luisukiskosta.6. Aseta jääkaappi ja laitevaunu uudelleen pystysuoraan. Irrota kiinnitysnauha.7. Liu’uta laitevaunu jääkaapin vastakkaisen sivun alle.8. Toista kohdat 3 - 5.9. Irrota puinen pohja.10. Aseta jääkaappi ja laitevaunu uudelleen pystysuoraan ja irrota laitevaunu.TÄRKEÄÄ:Älä jätä jääkaappia sivuttain pidemmäksi aikaa kuin pulttien irrottamiseen tarvitaan. Ovien ja saranoiden irrotus ja vaihto

• Ovien ja saranoiden irrotuksen ja vaihdon saa suorittaa vain pätevä huoltoasiantuntija.126 Asennusohjeet Irrota kaksi ¼ tuumankuusiomutteria jääkaapinja pakastimen ovienalaosasta. Kädensijojen asentaminen ja irrottaminen

Aseta kädensijat samaantasoon ala- ja yläosassa olevienkiinnikkeiden kanssa ja liu’utaalaspäin, kunnes kädensijoissaolevat ruuvinreiät sopivatyhteen ovessa olevienruuvinreikien kanssa.Aseta lista kädensijojenalaosien pääll. Mallit, joissa on täyspitkät ulkonevat kädensijat (ei ruostumatonta terästä) Kädensijojen irrottaminen asentamisen jälkeen…• Kädensijojen irrotus tapahtuu päinvastaisessajärjestyksessä (vaiheet 3 - 4).HUOMAUTUS: Kädensijat saattavat olla tiukassa.Poistettaessa vedä ylös- ja ulospäin.Mallit, joissa on puolipitkät ulkonevat kädensijat (ei ruostumatonta terästä)Irrota neljä ¼ tuumankuusiomutteria ovienala- ja yläosista.

Kohdista kädensijatruuvinreikien kanssaja kiinnitä kohdassa 1.irrotetut ruuvit.Napsauta kädensijojen värillinenlista ruuvinreikien päälle,kädensijojen ala- ja yläpuolilla.• Asanna lista työntämällä suuri pyöreäpää ensin sisään. Kädensijojen irrottaminen asentamisen jälkeenKädensijat voi joutua irrottamaan, jos laitetta siirretäänahtaissa tiloissa.• Kädensijojen irrotus tapahtuu päinvastaisessajärjestyksessä (vaiheet 2 ja 3).TÄRKEÄÄ: Välttyäksesi vahingoittamastakädensijoja, käytä teipillä suojattua ruuvitaltanterää värillisen listan poistamiseen.Kädensijat sijaitsevat jääkaapin tuoreruokaosastossa. Muut osat löytyvät asennusohjeiden joukosta.Aseta kädensijan toinenpää oven yläosassa olevankiinnittimen päälle ja liu’utaniin ylös kuin mahdollista. Mallit, jotka ovat ruostumatonta terästäIrrota oven alempi kiinnitin¼ tuumankuusiomutteriavaimella. Laita ¼ tuumankuusiomutteriavainesiporattuun reikäänja kiristä mutteri. Paikanna kädensijan alaosassaoleva esiporattu reikä ja asetakädensijan ontto pää ovenalemman kiinnittimen päälle. Kiinnitä kohdassa 1. poistetutruuvit reikiin. VAROITUS

Kahvoja irrotettaessa ja asennettaessa on oltava erittäin varovainen, jotta vältetään terävien reunojen aiheuttamat vakavat loukkaantumiset.127 Mitä jos ovet eivät ole samassa tasossa?

• Käännä ylemmän oven etusäätöruuvia vastapäivään, kunnesovet ovat samalla tasolla.• Jos olet kääntänyt etusäätöruuvia niin pitkälle kuin mahdollistaja ovet eivät vieläkään ole samassa tasossa, nosta toista oveakääntämällä sen etusäätöruuvia myötäpäivään.• Asenna alaritilä takaisinKäännä molempiaetusäätöruuveja (A)myötäpäivään nostaaksesija vastapäivään laskeaksesi.

• Suojaa pehmeä lattiamateriaali pahvilla, matoilla tai muulla vastaavalla materiaalilla estääksesi lattian taiseinien vahingoittumisen.• Vältä sähkötyökalujen käyttöä jääkaapin suoristamisessa estääksesi säätöpultin vahingoittumisentai rikkoutumisen.
• ÄLÄ säädä laitetta alle 173,9 cm korkeaksi (miinus sarana ja soujus). Jos näin tehdään, alapuoliset osat voivat vahingoittua.Käännä molempiatakasäätöruuveja (B)myötäpäivään nostaaksesi,vastapäivään laskeaksesi.

Jotta ovi sulkeutuisi kunnolla, varmistavesivaa’an avulla, että kallistuma on6 mm takaosaa kohti.• Jos laite on suorassa ja vakaa, asennaalaritilä takaisin.

Jääkaapin asentaminen suoraan Tarvittavat työkalut:• 3/8 tuuman kuusiomutteriavain • Vesivaaka Mitä jos laite heiluu?

• Käännä heiluvan kulman takasäätöruuvia myötäpäiväänniin, että heiluva kulma nousee.• Asenna alaritilä takaisin. Asennusohjeet Kädensijojen asentaminen jatkoa Vesijohdon kiinnittäminen
• Vesijohdon kiinnittämisen saa suorittaa vain pätevä putkimies.Poista alaritilä jaalasaranan suojat.• Avaa molemmat ovet 180°tai niin auki kuin mahdollista. Kädensijojen irrottaminen …asentamisen jälkeen• Kädensijojen irrotus tapahtuu päinvastaisessajärjestyksessä (vaiheet 2 - 5). TÄRKEÄÄ: Välttyäksesi vahingoittamasta kädensijoja, käytä teipillä suojattua ruuvitaltan terää ruuvitulppien poistamiseen. Aseta ruuvitulppaesiporattuun reikään.

Mallit, jotka ovat ruostumatonta terästä jatkoaToista kohdat 2 - 5 asentaaksesipakastimen kädensijan.128 Asennusohjeet Lämpötilan säätäminen Tämä jääkaappi on suunniteltu toimimaan normaalissa huoneenlämmössä (16° - 43°C).TÄRKEÄÄ: Aloita lämpötilan säätäminen aina pakastinosasta. Odota vuorokausi, jotta jääkaappi ja pakastin saavuttavat halutut lämpötilat.

• Jos lämpötila on liian korkea, käännä säädinseuraavaan suurempaan numeroon.• Jos lämpötila on liian alhainen, käännä säädinseuraavaan pienempään numeroon.• Tarkista lämpötila uudelleen 5 - 8 tunnin kuluttua. Jääkaapin ja pakastimen säätimet löytyvättuoreruokaosaston vasemmalta yläseinältä. Aseta molemmat säätimet 4-asentoon.

Tarkista onko tuoreruokaosaston lämpötila 3° - 4°C.

Toista tarpeen mukaan.

TÄRKEÄÄ: Kun pakastimen säädin käännetään off(pois päältä), pakastin ja jääkaappi eivät kylmene.Tarvittavat työkalut:• 2 lämpömittaria, joiden asteikkoulottuu välille -21°C ja +10°C• 2 juomalasia Miten lämpötila testataan?

• Jos lämpötila on liian korkea, käännä säädinseuraavaan suurempaan numeroon.• Jos lämpötila on liian alhainen, käännä säädinseuraavaan pienempään numeroon.• Tarkista lämpötila uudelleen 5-8 tunnin kuluttua.

Pakastimen testaaminen• Aseta lämpömittari kasvisöljyäsisältävään juomalasiinpakastimen keskiosaan.Jatka kohdan Lämpötilansäätäminen vaiheesta 3.Jääkaapin testaaminen• Aseta lämpömittari vettäsisältävään juomalasiinjääkaapin keskiosaan.Jatka kohdan Lämpötilansäätäminen vaiheesta 3. Mallit, joissa on elektroninen lämpötilan säätö

• Nosta tuoreruokaosaston lämpötilaa -painikkeella tai laske lämpötilaa -painikkeella.• Vahvista asetukset -painikkeella. Aseta tuoreruokaosaston lämpötila -painikkeilla, jotka ovat -painikkeen vieressä. Suositeltava asetus on 3 - 4 °C (38 - 40 °F).

• Nosta pakastinosan lämpötilaa -painikkeella tai laske lämpötilaa -painikkeella.• Vahvista asetukset -painikkeella. Aseta pakastimen lämpötila -painikkeilla, jotka ovat - painikkeen vieressä. Suositeltava asetus on -17 - -16 °C (0 - 2 °F).

Anna lämpötiloille 24 vuorokausi aikaa tasaantua.

HUOMAUTUS: Jos säädät toiminnassa olevan laitteen lämpötilaa, lämpötilatasettuvat uusiin asetuksiin 5 - 8 tunnissa.129 VAROITUS

Älä käytä laitetta alueilla, joiden vesi on saastunutta, ilman veden riittävää desinfioimista. Saastuneen veden käyttäminen voi johtaa vakaviin sairauksiin tai jopa kuolemaan. HUOMIO

• Ohituspatruuna EI suodata vettä. Varmista, että vaihtopatruuna on saatavilla, kun suodatin pitää vaihtaa.• Jos vedensuodatinjärjestelmä on päässyt jäätymään, vaihda suodatinpatruuna.• Jos järjestelmää ei ole käytetty useaan kuukauteen ja vesi on epämiellyttävän väristä tai hajuista, huuhtelejärjestelmä päästämällä 2 - 3 lasia vettä. Jos epämiellyttävä maku tai haju jatkuu, vaihda suodatinpatruuna.Poista sininen ohituskorkkija laita se talteen myöhempääkäyttöä varten. Poista sinetöintitarrasuodattimen päästä jaaseta suodatin paikalleen.• Käännä varovasti myötäpäivään, kunnessuodatin pysähtyy ja napsauta suodattimen kansi kiinni. Vähennä vesiruskeita huuhtelemallailma järjestelmästä. Juoksuta vettäyhtäjaksoisesti (noin 2 minuuttia,)kunnes vesi virtaa tasaisesti.• Jos vesi on huonolaatuista, sitä voidaan joutuajuoksuttamaan kauemmin. Vedensuodattimen poistaminen ja asentaminenVedensuodattimen asennusTÄRKEÄÄ: Järjestelmään jäänyt ilma saattaa aiheuttaaveden ruiskuamista tai irrottaa suodatinpatruunan. Olevarovainen poistaessasi suodatinta.Suodattimen vaihtoKäännä suodatinta vastapäivään, kunnes seirtoaa paikaltaan.

Pyyhi liiallinen vesi suodattimen kannestaja toista asennusohjeiden kohdat 2 ja 3. Joissakin annostelulaitteissa on suodattimenvaihdon merkkivalo.Katso käyttöohjeesta tarkemmat tiedot. Jos laitteessa ei olemerkkivaloa, suodatin on vaihdettava noin 6 kuukauden välein.Kato käyttöohjeesta tarkemmat tiedot tämän toiminnonkäyttämisestä ja nollaamisesta.TÄRKEÄÄ: Veden määrä ja kunto määrittävät suodattimenkeston. Jos käytät paljon vettä tai vesi on huonolaatuista,suodatin pitää vaihtaa useammin.Milloin suodatin pitää vaihtaa?Miten tilaan uuden suodatinpatruunan?Vaihtovedensuodatinpatruunan mallia OWF51 saa jälleenmyyjiltäja huoltopisteistä. Lisätietoja saat paikalliselta jälleenmyyjältä. Suodatinjärjestelmä... Yritän huuhdella järjestelmää.Missä vesi on?Sisäisen säiliön täyttyminen ensimmäisen käytön yhteydessäsaattaa kestää 1 - 2 minuuttia.Mitä jos en halua käyttäävedensuodatinjärjestelmää?Annostelulaitetta voi käyttää ilman suodatinpatruunaa. Jos ethalua käyttää vedensuodatinjärjestelmää, vaihda suodattimentilalle sininen ohituskorkki.Kaada vesi pesualtaaseen tai vessanpyttyynja heitä suodatin pois.130 Tuoreruokaominaisuudet Hyllyjen takajatkeet (joissakin malleissa) Hyllyjen takajatkeet estävät tavaroita putoamastahyllyjen takaosasta.Hyllyjatkeiden irrotus ja asennus:• Poista vetämällä jatke suoraanylös hyllystä.• Asenna laittamalla jatkeen tapithyllykehyksen reikiin. HUOMIO

Toimi seuraavasti välttyäksesi henkilö- tai omaisuusvahingoilta:• Varmista, että hylly on tukevasti paikallaan, ennen kuin laitat sille tavaroita.• Käsittele karkaistuja lasihyllyjä varovasti henkilö- ja omaisuusvahinkojen välttämiseksi. Hyllytvoivat särkyä äkillisesti, jos niitä taitetaan, naarmutetaan tai niiden lämpötila muuttuu nopeasti. Sisähyllyt Slide Glide™ -hyllyt (joissakin malleissa) Slide Glide™ -hyllyt kiinnittyvät takaosankaksoispoikkipalkkiin. Hyllyjä voi asettaavierekkäin, jolloin saadaan koko jääkaapinlevyinen hylly, tai eri poikkipalkkeihin,jolloin hyllyjä voidaan liu’uttaa puoleltatoiselle säilytystilan tarpeen mukaan.Hyllyn irrotus ja asennus:• Nosta hyllyä 10°, jolloinse irtoaa poikkipuusta,ja nosta se ulos.• Asenna päinvastaisella tavalla.Hyllyjen liu’uttaminen:• Nosta hyllyn etuosaalievästi ja liu’utavasemmalle taioikealla.Kaksoispoikkipalkin irrotusja asennus:• Nosta poikkipalkkia, jolloinse irtoaa metalliraiteesta.• Asenna päinvastaisellatavalla. Spillsaver

Spillsaver™-vuotohyllyt pitävätvuodot hyllyllä, jolloin vuodoton helpompi puhdistaa.• Poista hylly nostamalla sitäylös ja sitten ulos.• Asenna päinvastaisella tavalla. Spillsaver™ Easy Glide™ (joissakin malleissa) Tässä käyttöohjeessa pyritään esittelemään tuotesarjan ominaisuuksien moninaisuus.Jos jääkaapissasi ei ole kaikkia esiteltyjä ominaisuuksia ota yhteyttä myyjään. Monetvarusteet/ominaisuudet voi hankkia erikseen. Mitä jos tässä käyttöohjeessa esitellyt ominaisuudet eroavat minulla olevan mallin ominaisuuksista? Spillsaver™ Easy Glide™ -hyllyissäyhdistyy puhdistamisen helppousulosvedettävään muotoiluun, jokaauttaa yltämään takana oleviinesineisiin. Lasihylly voidaanpoistaa vetämällä se kokonaaneteen ja nostamalla pois kehyksestä.• Hyllyn ja kehyksen irrotuksesta on lisätietojaSpillsaver™ -hyllyjen käyttöohjeissa.131 Ovisäilytys Ovilaatikot Ovilaatikkoja voi siirtääsäilytystarpeiden mukaan.• Irrota liu’uttamalla ylös javetämällä suoraan ulospäin.• Asenna päinvastaisella tavalla. Tuoreruokaominaisuudet Uloskääntyvät ovilaatikot (joissakin malleissa) Uloskääntyvä ovilaatikko koostuu laatikosta jakehyksestä, jotka yhdessä muodostavat muunneltavan,näppärän ovessa olevan säilytystilan. Laatikko kääntyyulos, jolloin tavaroihin on helppo päästä käsiksi.Laatikko voidaan myös nostaa pois ovestapuhdistuksen helpottamiseksi.Laatikon irrotus ja asennus:• Irrota laatikko kääntämällä seulos ja nostamalla sitten ylös.• Asenna laatikko liu’uttamallase kehykseen ja painamallapystyasentoon.Laatikkokehyksen siirto:• Irrota laatikko edellä olevienohjeiden mukaisesti.• Nosta kehys ovesta. Asennakehys haluttuun paikkaan. Maitotuoteosasto Maitotuoteosastossa on kätevä säilyttääsellaiset tuotteet kuin esimerkiksi voi, juusto,jogurtti jne. Maitotuoteosastoa voidaansiirtää ovessa säilytystarpeiden mukaan.• Irrota maitotuoteosastonostamalla sitä ylöspäinja vetämällä se sitten ulos.• Maitotuoteosasto asennetaantakaisin päinvastaisessajärjestyksessä. Chiller™/Mini-Chiller™- juomanjäähydytin (joissakin malleissa) Lämpötilasäädelty Beverage Chiller™- ja MiniChiller™ -juomanjäähdytin pitää juomat jopa 3 °C kylmempinäkuin jääkaapin lämpötila. Ilma-aukko sallii pakastimestatulevan ilman kulkea Beverage Chiller™ -juomanjäähdyttimeen. Beverage Chiller™ -juomanjäähdyttimen säädin ontuoreruokaosaston vasemmassaseinässä. Säädin vaikuttaa BeverageChiller™ -juomanjäähdyttimessä kiertävänilman määrään. Käännä säädintä kohti isoalumihiutaletta, jos haluat kylmemmän lämpötilan.Beverage Chiller™ -juomanjäähdyttimenirrotus ja asennus:• Jos heti juomanjäähdyttimenyläpuolella on ovilaatikko taimaitotuoteosasto, se voidaan joutuairrottamaan ensin. Katso irrotusohjeetasiaankuuluvasta kohdasta. NostaBeverage Chiller™ -jäähdytintä.Irrota se vetämällä ulospäin.• Beverage Chiller™ -juomanjäähdytin asennetaantakaisin kohdistamalla senkylmän ilman ottoaukko (A) jommankumman ovessaolevan ilma-aukon (B) kanssa. Painajuomanjäähdytin paikalleen.

TÄRKEÄÄ: Kylmän ilman ottoaukon on oltava kohdistettuna ovessa olevan ilma-aukon kanssa, jotta Beverage Chiller™ -juomanjäähdytin toimisi ikein. Liukuesteet Liukuesteet estävät tavaroitaliukumasta ovilaatikoissa.Liukuesteet voidaan irrottaa japestä astianpesukoneen ylimmällä tasolla.132 Beverage Organizer -juomien järjestelyosa (joissakin malleissa) Beverage Organizer™ liukuu esiin Spillsaver™ Easy Glide™ -hyllyn alta. Juomien järjestelyosaan mahtuu enimmillään 12 juomatölkkiä. Irrotus ja asennus:

• Tyhjennä järjestelyosa ensin juomista. Vedä järjestelyosa niin ulos kuin mahdollista ja nosta etuosaa. Vedä suoraan ulospäin.

• Asenna päinvastoin. Tuoreruokaominaisuudet Laatikot Deli/Crisper-laatikko lämpötilasäädelty Deli/Crisper-järjestelmä pitää laatikon jopa 3°C jääkaapin muita osia kylmempänä. HUOM. Deli/Crisper järjestelmään ohjattu kylmä ilma voi alentaa jääkaapin lämpötilaa. Tässä laatikossa voidaan säilyttää kylmää lämpötilaa vaativia tuotteita. HUOMAUTUS: Deli/Crisper-järjestelmään suunnattu kylmä ilma voi alentaa jääkaapin lämpötilaa. Jääkaapin säädintä voidaan joutua säätämään. Säätimet Deli/Crisper-laatikon lämpötilasäätimet sijaitsevat seinällä laatikon vasemmalla puolella. Aseta säädin cold -asentoon (kylmä), kun haluat normaalin jääkaappilämpötilan. Tämä asetus sopii sellaisille tuotteille, joilla on kuori tai nahka. Käytä coldest

asentoa (kylmin), kun haluat kylmemmän lämpötilan. Tämä asetus sopii esimerkiksi lihalle ja muulle tuoretavaralle. Crisper-laatikko lämpötilasäädelty Garden Fresh™ -vihanneslaatikossa on säädettävä kosteus, joka pitää tuoretuotteet tuoreina kauemmin. Säätimet Garden Fresh™ -säädin vaikuttaa vihanneslaatikoiden kosteuteen. Aseta säädin high- asentoon (voimakas) lehdellisille tuotteille. Aseta säädin low- asentoon (heikko) kuorellisille tuotteille. Laatikkojen irrotus ja asennus:

• Irrota vetolaatikko vetämällä se niin ulos kuin mahdollista. Kallista laatikon etupäätä ylös ja vedä suoraan ulospäin.

• Asenna päinvastoin. Crisper-hyllyn irrotus ja asennus:

• Nosta seinätuet pois ja irrota.

• Asenna laskemalla hylly seinätukien varaan ja työntämällä se takaseinään.133 Jääpala-astia Jääpala-astia sijaitsee jääpalakoneen alapuolella.Irrottaminen ja asennus:• Irrota ensin jäätelöhylly ja nostajääpalakoneen varsi ylös.• Irrota jääpala-astia nostamallaastiaa ja vetämällä se ulos.• Asenna jääpala-astia takaisinliu’uttamalla se jääpalakoneenalapuolella oleviin kiskoihin, kunnes astia lukittuupaikoilleen. Laske jääpalakoneen varsi ja asennajäätelöhylly takaisin.TÄRKEÄÄ: Jääpala-astia onlukittava paikalleen, jotta jäänannostelu toimisi oikein. Jospakastimen ovi ei sulkeudu,astia ei ole oikeassakohdassa. Pakastimen ominaisuudet Automaattinen jääpalakone Jääpalakone tuottaa annostelujärjestelmän jään.Jääpalakoneen ensimmäinen käyttökerta• Varmista, että jääpala-astia on paikallaanja jääpalakoneen varsi on alhaalla.• Kun pakastinosa saavuttaanormaalin lämpötilansa(-18° – -17°C), jääpalakonetäyttyy vedellä ja alkaa toimia.• Ensimmäinen jääeräon valmis 24 tunninkuluessa asennuksesta.• Hävitä ensimmäisien 12 tunnin aikanamuodostunut jää varmistaaksesijärjestelmän puhtauden.Käyttöohjeet• Varmista, että jääpala-astia on paikallaanja jääpalakoneen varsi on alhaalla.• Kun pakastinosa saavuttaanormaalin lämpötilansa(-18° – -17°C), jääpalakone täyttyy vedellä ja alkaatoimia. Laite tuottaa täydenjääpalaerän aina noin3 tunnin välein.• Keskeytä jääntuotantonostamalla jäänvalmistusvarsi ylös. Koneestakuuluu selvä naksahdus, kun oikea asentosaavutetaan.• Jäänvalmistusvarsi pysyy Off -asennossa(sammuksissa), kunnes se painetaan alas. Tärkeimmät ominaisuudet HUOMIO

Noudata seuraavia ohjeita, ettei jääpalakone vaurioidu:• Älä pakota jäänvalmistusvartta alas tai ylös.• Älä aseta mitään jääpala-astiaan tai käytä sitä säilytykseenTässä käyttöohjeessa pyritään esittelemään tuotesarjan ominaisuuksienmoninaisuus. Jos jääkaapissasi ei ole kaikkia esiteltyjä ominaisuuksiaota yhteyttä myyjään. Monet varusteet/ominaisuudet voi hankkia erikseen. Mitä jos tässä käyttöohjeessa esitellyt ominaisuudet eroavat minulla olevan mallin ominaisuuksista? Jäätelöhylly Jäätelöhylly on tarkoitettu sellaisilletuotteille, jotka pitää jäähdyttäätai jäädyttää nopeasti.• Irrota nostamalla hyllyjääpala-astian kiskoilta javetämällä suoraan ulospäin.• Asenna päinvastoin.TÄRKEÄÄ Jäätelöhyllyä ei saa asentaajääpalakoneen ollessa pois päältä (“off”)TÄRKEÄÄ Jäätelöhyllyä ei saa asentaajääpalakoneen ollessa pois päältä (“off”)134 Pakastimen ominaisuudet Ovisäilytys Stor-Mor

-järjestelmä Korit liukuvat ulos, jolloin takana oleviin tuotteisiin päästään helposti käsiksi. Hyllyt voidaan järjestää uudelleen yksilöllisten säilytystarpeiden mukaisesti. Stor-Mor

-hyllyn irrotus ja asennus:

• Irrota napsauttamalla ensin hyllyn oikea puoli kaapin kiskosta ja sitten irrottamalla seinäkiinnittimistä.

• Asenna päinvastoin. HUOMAUTUS: Jotta hylly olisi tiukasti paikallaan, sen takaosan tulee olla kiinni kaapin takaseinässä. Väärin asennettu hylly liukuu. Korien irrotus ja asennus:

• Irrota korit vetämällä ne niin eteen kuin mahdollista ja nostamalla etukahvaa niiden irrottamiseksi kiskoilta.

• Asenna päinvastoin. Hyllyt Kiinteä pakastinhylly Irrotus ja asennus:

• Irrota hylly nostamalla hylly kiinnikkeistä ja vetämällä ulospäin vasemmanpuoleisista asennusrei’istä.

• Hylly asennetaan takaisin päinvastaisessa järjestyksessä. Ritilähyllyt (joissakin malleissa) Ritilähyllyt tuovat lisätilaa jääpalatarjottimille, pakasteaterioille, jääpusseille jne. Irrotus:

• Purista ritilähyllyn kädensijaa sisäänpäin irrottaaksesi hyllyn Stor-Mor

-hyllyn kyljestä. Hylly heilahtaa alaspäin.

• Paina kädensijaa ulospäin irrottaaksesi hyllyn pakastimesta. Asennus:

• Asenna päinvastoin. Ovilaatikot

• Tuoreruokaosassa on ohjeet. Uloskääntyvät ovilaatikot (joissakin malleissa)

• Tuoreruokaosassa on ohjeet.135 Annostelijan ominaisuudet Tärkeimmät ominaisuudet Annostelijan valo ei näkyvissä Valo syttyy, kun jäätä tai vettä annostellaan. Front Fill (Etutäyttöpainike) (joissakin malleissa) Front Fill (Etutäyttöpainike) toimii erillään annostelijan säätimistä. Se tarjoaa toisentavan annostella vettä. Toiminto on kätevä erityisesti täytettäessä isoja astioita, jotkaeivät mahdu annostelijaan (esimerkiksi pullot, kannut, isot pannut, kahvipannut).Toiminnolla on myös mahdollista annostella jäätä ja vettä samanaikaisesti. Valitsehaluamasi jäätila annostelijan hallintapaneelista. Paina astia vasten annostelutankoaja paina Front Fill (etutäyttöpainiketta). Annostelualusta Annostelualusta sijaitsee annostelijan takaseinällä. Kun alustaa painetaan, annostelijaannostelee hallintapaneelista tehdyn valinnan mukaisesti. Irrotettava alusta Annostelijan alaosassa sijaitseva irrotettava alusta on suunniteltu keräämään roiskeet.Se voidaan irrottaa tyhjennystä ja puhdistusta varten.TÄRKEÄÄ: Irrotettava alusta ei tyhjenny itsestään. Jos alustaa eityhjennetä siihen, valuva vesi vuotaa yli.Noudata seuraavia ohjeita henkilö- ja omaisuusvahinkojen välttämiseksi:• Älä pistä sormia, käsiä tai vieraita esineitä annostelijan aukkoon.• Älä riko jäätä terävillä esineillä.• Älä annostele jäätä suoraan ohueen lasiin, hienoon porsliiniastiaantai herkkään kristalliin. HUOMAUTUS: Veden tulo kestää noin 1 - 2 minuuttia, kun annostelija-alustaa painetaan sen jälkeen, kun jääkaappi on kytketty vesijohtoon. Hävitä ensimmäiset 10 - 14 vesisäiliöllistä,kun jääkaappi on kytketty vesijohtoon tai, kun jääkaappia ei ole käytetty pitkään aikaan.Annostelija-alustan käyttö:• Tee vesivalinta hallintapaneelista.• Paina tukevaa, leveäsuista astiaa annostelualustaa vasten.• Keskeytä veden annostelu vapauttamalla alusta. Vettä saattaatippua tämän jälkeenvielä pieni määrä. Suuret vuodot on pyyhittävä kuiviksi.Front Fill (etutäyttöpainikkeen) käyttö (joissakin malleissa):• Aseta astia Front Fill (etutäyttöpainikkeen) alapuolelle.• Paina etutäyttöpainike pohjaan ja pidä se painettuna.• Keskeytä veden annostelu vapauttamalla painike. Vettä saattaa tippua tämänjälkeen vielä pieni määrä. Suuret vuodot on pyyhittävä kuiviksi.HUOMAUTUS: Jos annostelija on päällä kauemmin kuin 5 minuuttia, automaattinen lukitus katkaisee siitä virran. Lisätietoja on kohdassa Automaattinen lukitus. Vesiannostelijan toiminta HUOMIO!136 Jääpala-annostelijan toiminta Jään annostelu:• Valitse annostelumenetelmäksi joko Cubed (jääpalat) tai Crushed (jäämurska) painamalla annostelijanpaneelissa olevaa vastaavaa painiketta. Vihreä merkkivalo syttyy valinnan yllä.• Annostele jää painamalla astiaa jääannostelijatankoa vasten. Vähennä jäämurskan roiskumista pitämällälasia tai kuppia suoraan jääkourun alla ja mahdollisimman korkealla annostelualueella.Valintaa ei voi muuttaa annostelijan ollessa toiminnassa. HUOMAUTUS: Jos annostelija on päällä kauemmin kuin 2-3 minuuttia, automaattinen lukitus katkaisee siitä virran. Lisätietoja on kohdassa Automaattinen lukitus. Annostelijan ominaisuudet Hallintaominaisuudet (Viiden painikkeen säätö) Dispenser Lock (Annostelulukko) Tällä toiminnolla estetään veden tai jään annostelu.Lukitus ja lukituksen avaaminen:• Lukitse painamalla Dispenser Lock (Annostelulukko) painiketta 3-4 sekunnin ajan. Vihreä painikkeen päällä olevamerkkivalo syttyy.• Lukitus avataan painamalla Dispenser Lock (Annostelulukko) painiketta 3-4 sekunnin ajan. Vihreä painikkeen päällä olevamerkkivalo sammuu. Mikä on automaattinen lukitus? Automaattinen lukitus katkaisee virran vesi- jajääannostelijasta, kun jompikumpi on toiminutyhtäjaksoisesti. Jos tämä tila aktivoituu, DispenserLock (Annostelulukko)-painikkeen päällä oleva vihreävalo syttyy.Lukituksen avaaminen:• Avaa lukitus painamalla Dispenser Lock(Annostelulukko)-painiketta 3-4 sekunnin ajan.Vihreä painikkeen päällä oleva merkkivalo sammuu. Suodatintilan merkkivalo Suodatintilan merkkivalo muistuttaa vedensuodattimen vaihtamisesta. Vihreä valo palaa, kun suodatin on hyvässäkunnossa. Punaisen valon palaessa, suodatin tulisi vaihtaa. Valo pysyy punaisena, kunnes toiminto nollataan.Merkkivalon nollaus:• Paina sekä Dispenser Lock (Annostelulukko)- että Water(Vesi)-painikkeita yhtäaikaa 3-4 sekunnin ajan. Vihreäsuodatintilan merkkivalo vilkkuu 3 kertaa, kun toiminto on nollattu. Auto Light (Automaattivalo) Auto Light (Automaatti) valon toiminto sytyttää annostelijan valon, kun Light Sensor (valosensori) huomaa huoneenvalotason laskeneen.Auto Light (Automaattivalon) aktivointi ja deaktivointi:• Aktivoi Auto Light (Automaattivalo) painamalla hallintapaneelissasijaitsevaa Auto Light (Automaattivalo)-painiketta. Vihreä painikkeen yläpuolella oleva merkkivalo syttyy.• Poista käytöstä painamalla Auto Light (Automaattivalo)-painiketta. Vihreä merkkivalo sammuu.HUOMAUTUS Annostelijan valo toimii huolimatta siitä,onko Auto Light (Automaattivalo) aktivoituna vai ei. Sabbath Mode (joissakin malleissa) Tämä tila kytkee virran pois LED-valoilta ja annostelijan valoilta. Säätimet ovatkuitenkin edelleentoiminnassa.Sabbath Mode (Sapattitila) ottaminen käyttöön:• Pidä Dispenser Lock (Annostelijan lukitus)- ja Auto Light (Automaattivalo) painikkeita samanaikaisesti painettuina 3 - 4 sekunnin ajan. LED-valo jaannostelijan valot sammuvat 3 - 4 sekunnin kuluttua. Annostelijan valo eimene nyt päälle annostelijan toimiessa.Sabbath Mode (Sapattitila) poistaminen käytöstä:• Pidä Dispenser Lock (Annostelijan lukitus)- ja Auto Light (Automaattivalo) -painikkeita painettuinasamanaikaisesti 3 - 4 sekunnin ajan. LED-valo ja annostelijan valot kytkeytyvät päälle 3 - 4 sekunnin kuluttua. HUOMAUTUS: Jos Sabbath Mode (Sapattitila)aikana sattuu sähkökatkos, säädin on edelleenSabbath Mode (Sapattitila), kun virta palautuu.137 Annostelijan ominaisuudet Säätötoiminnot (Elektroninen säätö) Mikä on automaattinen lukitustoiminto? Automaattinen lukitustoiminto katkaisee virran vesi- ja jääannostelijasta, kun jompikumpi on toiminut yhtäjaksoisesti noin 2 minuuttia. Jos tämä tila aktivoituu, -painikkeen yläpuolella oleva vihreä merkkivalo syttyy.Annostelijan lukituksen avaaminen:• Avaa lukitus painamalla -painiketta 3 sekunnin ajan. Painikkeen yläpuolella oleva vihreä merkkivalo sammuu. Dispenser Lock (annostelijan lukko) Tämä toiminto estää jään tai veden annostelemisen.Annostelijan lukitseminen ja avaaminen:• Lukitse annostelija pitämällä -painiketta painettuna 3 sekunnin ajan. Painikkeen yläpuolelle syttyy vihreä merkkivalo,joka osoittaa, että annostelija on lukittuna.• Avaa annostelijan lukitus pitämällä -painiketta painettuna 3 sekunnin ajan. Painikkeen yläpuolella oleva vihreämerkkivalo sammuu.Jään annosteleminen:• Paina -painiketta, kun haluat puolikuun muotoista jäätä.• Paina -painiketta, kun haluat murskattua jäätä. Veden ja jään annostelu (pääkytkin) Veden ja jään annostelu toimivat toisistaan riippumatta.Veden annosteleminen:• Paina -painiketta• Paina vesikytkintä Suodattimen tilan merkkivalo Suodattimen tilan merkkivalo toimii suodattimen vaihtamisen muistutuksena. Vihreä valo osoittaa, ettäsuodatin on hyvässä kunnossa. Punainen valo osoittaa, että suodatin täytyy vaihtaa. Kun valo vaihtuupunaiseksi, se pysyy punaisena, kunnes toiminto nollataan.Merkkivalon nollaaminen:• Pidä - ja -painikkeita painettuina samanaikaisesti 4 sekunnin ajan. Vihreä suodattimen tilanmerkkivalo vilkkuu kolme kertaa, kun toiminnon nollaus on onnistunut. Valotoiminto Valotoiminnossa on kaksi asetusta: OFF (pois päältä) ja AUTO (automaattinen).OFF (pois päältä) -asetuksella valo toimii vain annostelijan sisusvalona.AUTO (automaattinen) -asetuksella SENSORI voi mitata ympäristön valomäärää ja säätää sisustan valonvoimakkuutta sen mukaisesti. Kun sensori rekisteröi alhaisia valotasoja (yö, pimennetty keittiö), sisusvalo palaa50 % teholla. Kun sensori rekisteröi korkeita valotasoja (valaistu keittiö, suora auringonvalo), sisusvalo ei aktivoidu.AUTO (automaattinen) -asetuksen käytöstä poistaminen:
• Paina ohjauspaneelissa olevaa -painiketta. Kun painikenäytön yläpuolella oleva vihreä merkkivalo ei pala, valo toimii vain jäätä tai vettä annosteltaessa.
• Ota AUTO (automaattinen) -asetus käyttöön painamalla -painiketta. Kun painikenäytön yläpuolella oleva vihreä merkkivalo palaa, sisustan annostelijavalo käyttää AUTO (automaattinen) -asetusta. HUOMAUTUS: Annostelijan valo toimii täydellä teholla, kun jää- tai vesitoiminnot ovat käytössä

CHANGE138 Annostelijan ominaisuudet Säätötoiminnot, jatkoa (Elektroninen säätö) Lämpötilapainikkeet Näillä painikkeilla lasketaan tai nostetaan pakastimen tai tuoreruokaosaston lämpötilaa.Tuoreruokaosan lämpötilan asettaminen:• Paikanna -painike, joka on -painikkeenvieressä. Nosta tuoreruokaosaston lämpötilaa -painikkeella tai laske lämpötilaa painikkeella.• Vahvista asetukset -painikkeella.Pakastimen lämpötilan asettaminen:• Toista yllä mainitut ohjeet -painikkeilla, jotka ovat -painikkeen vieressä. Hälytys pois päältä Tämän näppäimen avulla kytketään HI TEMP (korkealämpötila) -varoitusmerkkivalo ja hälytysääni sekäOPEN DOOR (ovi auki) -hälytysääni pois päältä.Hälytyksen kytkeminen pois päältä:• Paina -painiketta. Vacation Mode (Lomatila) Käyttöön otettuna tämä painike aiheuttaa sulatusjaksojen harventumisen. Tämä säästää energiaa.Vacation Mode -tilan (lomatilan) käytöstä poistaminen:• Paina -painiketta tai avaa jääkaapin kumpitahansa ovi.Jääkaapin asettaminen Vacation Mode -tilaan (lomatilaan):• Paina -painiketta. Näytön virtapainike Näytön virtapainike säätää LED-näytön virtaa.Näytön käytöstä poistaminen:• Paina -painiketta. Näyttö sammuu.Näytön käyttöön ottaminen:• Paina -painiketta. Näyttö kytkeytyyjälleen päälle. Max Freeze -toiminto (suurin pakastus) Pakastimen lämpötila laskee tämän toiminnon vaikutuksestapakastimen minimilämpötila-asetukseen, joka on esiasetettusäätimillä. Tämä asetus pysyy voimassa noin 24 tuntia.Max Freeze -toiminnon (suurin pakastus)käyttöön ottaminen:• Paina -painiketta. Painikkeen yläpuolella olevavihreä merkkivalo osoittaa tilan olevan käytössä.Max Freeze -toiminnon (suurin pakastus)käytöstä poistaminen:• Paina -painiketta. Painikkeen yläpuolella olevavihreä merkkivalo sammuu. HUOMAUTUS: Lämpötila-asetusta ei voi muuttaa, jos Max Cool (suurin jäähdytys)- tai Max Freeze -asetus (suurin pakastus) on käytössä. Max Cool -toiminto (suurin jäähdytys) Tuoreruokaosaston lämpötila laskee tämän toiminnonvaikutuksesta jääkaapin minimilämpötila-asetukseen, joka onesiasetettu säätimillä. Tämä asetus pysyy voimassa noin 10 tuntia.Max Cool -toiminnon (suurin jäähdytys)käyttöön ottaminen:• Paina -painiketta. Painikkeen yläpuolella olevavihreä merkkivalo osoittaa tilan olevan käytössä.Max Cool -toiminnon (suurin jäähdytys)käytöstä poistaminen:• Paina -painiketta. Painikkeen yläpuolella oleva vihreämerkkivalo sammuu. HUOMAUTUS: Lämpötila-asetusta ei voi muuttaa, jos Max Cool- (suurin jäähdytys) tai Max Freeze -asetus (suurin pakastus) on käytössä

Annostelijan ominaisuudet Piilotetut säädintoiminnot (elektroniset säätimet)Sabbath Mode (Sapattitila)Tämä tila kytkee virran pois LED-valoilta ja annostelijan valoilta. Säätimet ovat kuitenkin edelleentoiminnassa. Visuaaliset hälytykset ja hälytysäänet eivät toimi tässä tilassa.HUOMAUTUS: Jos sapattitilan aikana sattuu sähkökatkos,säädin on edelleen sapattitilassa, kun virta palautuu.Ylemmän näppäimistön piilolukitusTämän tilan tarkoituksena on estää annostelijan yläsäätimien peukaloiminen. Näihin säätimiinkuuluvat näytön virtakytkin, Max Freeze- (suurin pakastus), Max Cool- (suurin jäähdytys),Vacation Mode (lomatila)- ja lämpötilan asetustoiminnot.ON/OFF (päälle/pois päältä)ON/OFF (päälle/pois päältä) -toiminto kytkeetuoreruoka- ja pakastinosan jäähdytyksenpois päältä.AutomaattinäyttöAUTO (automaattinen) -näyttö säätää LED-näytön syttymistä SENSORISTA saatujen valolukemien perusteella. JosSENSORI osoittaa alhaisia valotasoja AUTO (automaattinen) -tilassa, näyttö on himmeämpi kuin hyvin valaistuissa olosuhteissa. ON (päällä) -tilassa näytössä on vain yksi valaistusasetus, joka ei muutu valotasojen mukaan.

• Pidä painettuina sekä -painikketta että pakastimen -painikketta 3 sekunnin ajan. Käytössä oleva tilatulee näkyviin näytössä O - (päällä) tai AL - (automaattinen valo) -merkintänä.
• Selaa näytön tiloja jääkaapin -painikkeella.• Ota valittu asetus käyttöön painamalla -painiketta.Sabbath Moden (sapattitilan) käyttöön ottaminen:• Pidä - ja -painikkeita samanaikaisestipainettuina 3 sekunnin ajan. LED-valo ja annostelijanvalot sammuvat 3 sekunnin kuluttua. Annostelijanvalo ei syty annostelun aikana tämän tilanollessa käytössä.Sabbath Moden (sapattitilan) käytöstä poistaminen:• Pidä - ja -painikkeita samanaikaisesti painettuina3 sekunnin ajan. LED-valo ja annostelijan valot aktivoituvat3 sekunnin kuluttua.To Annostelijan piilolukituksen käyttöön ottaminen:• Paina -painikketta ja -painikkettasamanaikaisesti 3 sekunnin ajan.Annostelijan piilolukituksen käytöstä poistaminen:• Paina -painikketta ja -painikkettasamanaikaisesti 3 sekunnin ajan.Laitteen kytkeminen pois päältä:• Paina pakastimen -painikketta, kunnes lukemalaskee alle pakastimen sallitun lämpötilan. Tässävaiheessa LED-näytössä näkyy: — —• Vahvista valinta painamalla -painiketta.Laitteen uudelleen käyttöön ottaminen:• Paina pakastimen -painikketta.• Vahvista valinta painamalla -painiketta.Älä suorita jääkaapille ylläpito- tai huoltotoimenpiteitä, elleilaitetta ole irrotettu sähkövirrasta. Näin vältät sähköiskun,joka voi aiheuttaa vaikean henkilövahingon tai kuoleman.Lämpötilan muutostilaTässä tilassa voidaan vaihtaa lämpötilan näyttöFahrenheit-asteista Celsius-asteisiin. ° F ° C Lämpötilalukeman vaihtaminen:• Paina -painikketta ja pakastimen -painikketta samanaikaisesti 3 sekunnin ajan. Saman painikeyhdistelmänpainaminen uudelleen palauttaa edellisen asetuksen .

Irrota jääkaapin virtajohto ennen puhdistamista. Näin vältetäänhengenvaarallinen sähköisku. Kytke virta takaisin puhdistuksen jälkeen. HUOMIO

Henkilö- ja omaisuusvahinkojen välttämiseksi:• Lue kaikki puhdistusaineita koskevat ohjeet ja noudata niitä.• Älä pese laatikoita, hyllyjä tai lisätarvikkeita astianpesukoneessa.• Käsittele karkaistuja lasihyllyjä varovasti. Hyllyt voivat särkyä äkillisesti,jos niitä taitetaan, naarmutetaan tai niiden lämpötila muuttuu nopeasti.• Suojaa pehmeää muovimattoa tai muuta lattiamateriaalia pahvilla,matoilla tai muulla suojamateriaalilla.Laitteen puhdistusYleistä1. Pese kaikki pinnat lämpimällä vedellä ja natriumbikarbonaattiliuoksella.Käytä pintojen puhdistuksessa pehmeää, puhdasta kangasta.2. Huuhtele pinnat lämpimällä vedellä. Kuivaa pinnat pehmeällä,kuivalla kankaalla.Liima-aineet1. Poista liimajäänteet hankaamalla sormella hammastahnaa liima-aineeseen,kunnes liima-aine irtoaa.2. Huuhtele pinta lämpimällä vedellä. Kuivaa pinta pehmeällä, puhtaalla kankaalla.Oven tiivisteet1. Pidä tiivisteet aina puhtaina. Puhdista oven tiivisteet huolellisesti 3 kuukaudenvälein “Yleistä”-kohdan ohjeiden mukaisesti.JäähdytyskierukatVarmista jääkaapin paras mahdollinen tehokkuuspuhdistamalla jäähdytyskierukat 3 kuukauden välein.Kerääntynyt pöly ja nukka voivat aiheuttaa:• jäähdytystehon heikkenemistä• energiankulutuksen lisääntymistä• äärimmäisissä tapauksissa kompressorin ennenaikaisen hajoamisen1. Irrota alaritilä ja sarana oikealla olevan kuvan osoittamalla tavalla.2. Puhdista kondenssikierukan etupinta pölynimurin letkusuuttimella.3. Asenna alaritilä takaisin työntämällä kiinnikkeet reikiin ja napsauttamallane sisään. Napsauta alasaranoiden suojat paikoilleen.LasihyllytIrrota hylly nostamalla etuosaa, vapauttamalla koukut metallikiskosta ja vetämällähylly lopuksi ulos. Aseta hylly pyyhkeen päälle. Puhdista hylly vasta, kun se onsaavuttanut huoneenlämmön.Puhdista raot seuraavasti:1. Valmista laimea puhdistusaineseos ja harjaa liuos rakoihin muoviharjaksisellaharjalla. Anna aineen vaikuttaa viisi minuuttia.2. Ruiskuta lämmintä vettä rakoihin vesihanaan liitetyllä suihkulla.3. Kuivaa hylly huolellisesti ja asenna se takaisin työntämällä koukutmetallikiskoon ja laskemalla etuosa. Vihjeitä ja hoito-ohjeita Mitkä puhdistusaineetovat suositeltaviaruostumattomastateräksestä valmistetullelaitteelleni?Miten poistanpahan hajunjääkaapistani?1. Poista kaikki ruoka jääkaapista jairrota jääkaapin virtajohto.2. Puhdista kaikki sisäpinnat, mukaanlukien katto, lattia ja seinät ”Yleistä”-kohdan ohjeiden mukaisesti. Kiinnitäerityistä huomiota nurkkiin, rakoihinja uriin. Puhdista kaikki vetolaatikot,hyllyt ja tiivisteet.3. Kytke virtajohto takaisin ja pistä ruokatakaisin jääkaappiin. Pese ja kuivaakaikki pullot, astiat ja purkit. Pakkaaruoka-aineet tiukasti suljettuihinastioihin, ettei hajua muodostu lisää.Tarkista vuorokauden kuluttua, onkohaju hävinnyt.Suorita seuraavat vaiheet, jos hajuei kadonnut.4. Suorita vaiheet 1 - 2.5. Aseta vihanneslaatikot jääkaapinylähyllylle. Tunge jääkaappiin japakastimeen (myös oviin) rypistettyämustavalkoista sanomalehtipaperia.6. Aseta sanomalehtipaperin erikohtiin hiilipuristeita.7. Sulje ovet ja anna jääkaapin ollarauhassa 24 - 48 tuntia.8. Poista hiilipuristeet ja sanomalehdet.9. Suorita vaiheet 2 - 3.Jos haju ei lähtenyt vieläkään, pyydä apuapaikalliselta jälleenmyyjältä.Valmistaja myy sopivaa puhdistusainetta(osanumero 31960801). Ota yhteyspaikalliseen toimittajaan. TÄRKEÄÄ

Puhdistusaineiden väärästä käytöstä, ja muiden kuin suositeltujen puhdistusaineiden käytöstä, ruostumattomalle teräkselle aiheutuneet vahingot eivät kuulu takuun piiriin.141 VAROITUS

Irrota jääkaapin virtajohto ennen hehkulampun vaihtamista. Näin vältetäänhengenvaarallinen sähköisku. Jos virtaa ei voi katkaista irrottamalla virtajohtoa,irrota sulake sulaketaulusta. Kytke virta takaisin hehkulampun vaihtamisen jälkeen. HUOMIO! Noudata seuraavia ohjeita henkilö- ja omaisuusvahinkojen välttämiseksi:• Anna hehkulampun jäähtyä.• Käytä käsineitä, kun vaihdat hehkulampun. Hehkulamppujen poistaminen ja vaihtaminen Ylempi tuoreruokaosasto1. Paikallista sormenreiät läpinäkyvän lampunkannen molemmilta puolilta. Paina molemmistarei’istä. Vedä suoja alas ja irrota.2. Poista hehkulamppu.3. Vaihda tilalle laitelamput (Krypton E27 -tyyppiä),joiden teho on enintään 25 wattia

4. Asenna lampun kansi asettamalla etutapit reikiin.5. Napsauta lamppusuojan takaosa paikalleen.

Alempi tuoreruokaosasto japakastinosat, joissa ei oleannostelijatoimintoa1. Paina lampun kannen alempia liuskoja (A)

vedä suoraan ulos.2. Poista hehkulamppu.3. Vaihda tilalle laitelamput (Krypton E27 -tyyppiä),joiden teho on enintään 25 wattia

4. Aseta lampun kannen yläliuskat

(B) jääkaapinsisäseinään ja napsauta alaosa valon päälle.Pakastinosat, joissa on annostelijatoiminto1. Irrota jääastia nostamalla sitä ja vetämällä ulos.2. Irrota hehkulampun kansi painamallaylempää liuskaa.3. Vaihda tilalle laitelamput (Krypton E27 -tyyppiä),joiden teho on enintään 25 wattia

4. Aseta lampun kannen alaliuska

(B) sisäseinään janapsauta yläosa valon päälle.5. Asenna jääastia takaisin liu’uttamalla sitä sisään,kunnes astia lukittuu paikalleen.

Jää- ja vesi-annostelija1. Paikallista lamppu annostelijan rakenteen yläreunan sisällä.Ruuvaa auki.2. Vaihda lamput 230/240VAC-lampulla, jonka teho on enintään12 wattia. Crisperissä on ylimääräisiä hehkulamppuja siltä varalta,ettei niitä ole saatavilla joillakin paikkakunnilla. Vihjeitä ja hoito-ohjeita Energian säästäminen Tämä jääkaappi on energiahyötysuhteeltaan yksi markkinoiden parhaista. Säästä energiaa toimimalla seuraavasti.

• Käytä jääkaappia normaalissa huonelämpötilassa (16° – 43°C). Vältä lämmönlähteitä ja suoraa auringonvaloa.

• Älä säädä jääkaapin, pakastimen tai Chiller Freshin™ lämpötilaa kylmemmäksi kuin on tarpeellista.

• Pidä pakastin täynnä.

• Pidä tiivisteet puhtaina ja joustavina. Uusi kuluneet tiivisteet.

• Pidä jäähdytyskierukat puhtaina. $142 Ennen kuin otat yhteyttä huoltoon

Nykyaikaisissa jääkaapeissa on vanhoja malleja enemmän ominaisuuksia. Uudet jääkaapit myös kuluttavataiempaa vähemmän energiaa. Vaahtoeristys on erittäin energiataloudellinen, ja sen eristysominaisuudet ovaterinomaiset. Vaahtoeristys ei kuitenkaan eristä ääntä yhtä tehokkaasti kuin ennen käytetty lasikuitueristys.Tästä johtuen tietyt äänet voivat olla vieraita. Nämä äänet ovat kuitenkin normaaleja, ja ne tulevat pian tutuiksi.Tutki tätä kappaletta ennen kuin käännyt huollon puoleen.

Naksunta Pakastimen säädin (A) naksahtaa, kun kompressori käynnistyy tai sammuu. Normaalia toimintaa Sulatus ajastin (B) kuulostaa sähkökellolta ja naksahtaa sulatusjaksojen mukana. Normaalia toimintaa Ilma virtaa tai suhisee Pakastimen tuulettimen (C)

kondensaattorin tuulettimen (D) ilma kiertää ja sirisee. Normaalia toimintaa Pulputtava tai kiehuva ääni Höyrystin (E) ja lämmönvaihdin (F) pitävät ääntä käydessään. Normaalia toimintaa Jääpalakoneen (joissakin malleissa) jääkuutiot tippuvat jääastiaan (G). Normaalia toimintaa Koliseva ääni Annostelijan jääkouru (H) sulkeutuu. Normaalia toimintaa Kompressori (I) pitää sykkivää ääntä käydessään. Normaalia toimintaa Värähtelevä ääni Jääkaappi ei ole tasapainossa. Katso lisätietoja asennusohjeista. Surina Jääpalakoneen vesiventtiilin (J) liitos (joissakin malleissa) surisee, kun jääpalakone täyttyy vedellä. Normaalia toimintaa Humina Jääpalakone (K) on päällä, mutta vesijohtoa ei ole liitetty. Ääni loppuu, kun jääpalakoneen varsi nostetaan ylös. Jään ruuvisyötin (L) (joissakin malleissa) surisee, kun ruuvisyötin kuljettaa jäätä annostelun aikana. Normaalia toimintaa Kompressori (I) pitää kimeää huminaa käydessään. Normaalia toimintaa Sähkömagneettinen automaattiventtiili (M) käyttää jääkourun ovea. Normaalia toimintaa TOIMINTA Pakastimen säädin ja valot ovat päällä, mutta kompressori ei käy. Jääkaappi on sulatustilassa. Normaalia toimintaa. Jääkaapin pitäisi käynnistyä uudelleen 40 minuutin kuluessa. Säädöt ovat liian alhaiset. Katso kohdasta Deli/Crisper, miten säätöjä muutetaan. Pakastimen säädöt ovat liian pienet. Katso käyttöohjeen kohdasta "Lämpötilan säätäminen", miten säätöjä muutetaan. Deli/Crisper- järjestelmän lämpötila on liian korkea Laatikko ei ole kunnolla paikallaan. Katso kohdasta Deli/Crisper, miten laatikon kuuluisi olla paikallaan. Virtajohtoa ei ole kytketty. Kytke virtajohto. Jääkaapin säädin ei ole päällä. Katso käyttöohjeen kohdasta "Lämpötilan säätäminen", miten säätöjä muutetaan. Sulake on palanut tai automaattisulakkeet on nollattava. Vaihda palaneet sulakkeet. Tarkista automaattisulakkeet ja nollaa ne tarvittaessa. Jääkaappi ei toimi Sähkökatko. Ilmoita sähkölaitokselle sähkökatkosta. Jääkaappi ei silti toimi Laite on epäkunnossa. Irrota jääkaapin virtajohto. Siirrä ruoka muualle tai pistä pakastinosaan hiilihappojäätä ruuan säilyttämiseksi. Takuu ei kata ruuan menetystä. Ota yhteys huoltoon. Tuoreen ruuan lämpötila on liian kylmä Jäähdytyskierukat ovat likaiset. Puhdista käyttöohjeen ohjeiden mukaan. Jääkaapin tai pakastimen säädöt ovat liian korkeat. Tarkista säädöt. Katso ohjeet käyttöohjeesta. Beverage Chiller™ (joissakin malleissa) on asennettu väärin. Tarkista asennus. Katso ohjeet BeverageChiller(tm)- juomanjäähdytintä koskevasta kohdasta.143 Ennen kuin otat yhteyttä huoltoon TOIMINTA

AIHE MAHDOLLINEN SYY RATKAISU

Jääkaappi ei ole suorassa. Suorista kaappi. Katso ohjeet asennusohjeista Tarkista tiivisteet. Puhdista tarpeen mukaan. Katso ohjeet käyttöohjeesta. Ovi ei mene kunnolla kiinni Tarkista etteivät sisällä olevat tavarat estä ovea sulkeutumasta. (esimerkiksi väärin suljetut laatikot, jääpala-astiat, liian suuret tai väärin suljetut astiat jne.) Säätöjä pitää muuttaa. Muuta säätöjä. Jäähdytyskierukat ovat likaiset. Puhdista jäähdytyskierukat käyttöohjeissa kuvatulla tavalla. Takailmaritilä on tukkeutunut malleissa, joiden syvyys on yli 60 cm. Puhdista takailmaritilä. Takailmaritilä on vihanneslaatikon takana. Pidä ovea vähemmän auki. Järjestä ruuat niin, että ovi on mahdollisimman vähän aikaa auki. Ovi on aukaistu usein tai se on ollut auki pitkään. Anna sisätilan tasaantua saman ajan, jonka ovi on ollut auki. Ruoka on liian lämmintä Ruokaa on lisätty lähiaikoina. Anna hiljattain lisätyn ruuan saavuttaa jääkaapin tai pakastimen lämpötila. Osasto on likainen tai siinä on ruokaa, joka haisee. Katso käyttöohjeen hajunpoistoa koskeva kohta. Jääkaapissa on haju Ilmansuodatin (joissakin malleissa) pitää vaihtaa. Vaihda ilmansuodatin. Tarkista tiivisteet. Puhdista tarvittaessa käyttöohjeen ohjeiden mukaan. Kosteusarvot ovat korkeita. Normaali tila korkean kosteuden aikana. Jääkaapin ulkopuolelle muodostuu vesipisaroita Säätöjä pitää muuttaa Muuta säätöjä. Katso lisätietoja käyttöohjeen säätimiä koskevasta osasta. Kosteusarvot ovat korkeita tai ovi on aukaistu usein. Muuta säätöjä. Katso lisätietoja käyttöohjeen säätimiä koskevasta osasta. Pidä ovea vähemmän auki. Järjestä ruuat niin, että ovi on mahdollisimman vähän aikaa auki. Jääkaapin sisään muodostuu vesipisaroita Tarkista tiivisteet. Puhdista tarvittaessa käyttöohjeen ohjeiden mukaan. Jääkaappi tai jääpalakone pitää vieraita ääniä tai vaikuttaa äänekkäältä Normaalia toimintaa Katso kohta melu kappaleesta "Ennen kuin otat yhteyttä huoltoon" Tarkista, estääkö jokin pakkaus vetolaatikkoa sulkeutumasta kunnolla Siirrä tavaroita jääkaapissa. Varmista, etteivät vetolaatikot ota kiinni mihinkään. Varmista, että vetolaatikko on oikeassa asennossa Asenna vetolaatikko oikein. Katso lisätietoja käyttöohjeen Deli/Crisper-kohdasta. Tarkista, että jääkaappi on suorassa. Suorista jääkaappi. Katso ohjeet asennusohjeista. Puhdista vetolaatikon kanavat lämpimällä saippuavedellä. Huuhtele ja kuivaa huolellisesti. Deli/Crisper-järjestelmä ja/tai Crisper-laatikot eivät mene vapaasti kiinni Vetolaatikon kanavat ovat likaiset. Levitä hieman vaseliinia vetolaatikon kanaviin. Pidä ovea vähemmän auki. Järjestä ruuat niin, että ovi on mahdollisimman vähän aikaa auki. Ovet on ehkä avattu usein ja pitkäksi aikaa. Anna sisäilman sopeutua lämpötilaan sen ajan kuin ovi on ollut auki. Ympäröivän alueen kosteus- tai lämpöarvot ovat korkeat. Normaalia toimintaa Ruokaa on lisätty lähiaikoina. Anna hiljattain lisätyn ruuan saavuttaa jääkaapin tai pakastimen lämpötila. Laite altistuu lämmölle. Tarkista laitteen sijoituspaikka. Laitetta voi joutua siirtämään, paremm an suo rituskyvyn t akaamiseksi. Jääkaappi käy liian usein Jäähdytyskierukat ovat likaiset. Puhdista jäähdytyskierukat. Katso puhdistusohjeet käyttöohjeesta.144 Ennen kuin otat yhteyttä huoltoon TOIMINTA (jatkoa)

AIHE MAHDOLLINEN SYY RATKAISU

Säätimiä on säädettävä. Tarkista käyttöohjeesta, kuinka säätimiä säädetään. Jääkaappi ei ole suorassa. Suorista kaappi. Katso ohjeet asennusohjeista Tarkista, etteivät sisällä olevat tavarat estä ovea sulkeutumasta (esimerkiksi väärin suljetut laatikot, jääpala-astiat, liian suuret tai väärin suljetut astiat jne). Jääkaappi käy liian usein (jatkoa) Ovi ei mene kunnolla kiinni Tarkista, ovatko tiivisteet kunnossa ja että ne sulkeutuvat tiiviisti. Puhdista tarvittaessa käyttöohjeen ohjeiden mukaan. JÄÄ & VESI

Vesi vaikuttaa samealta Ilmaa tai ilmakuplia vedessä. Normaalia toimintaa annostelijaa ensimmäistä kertaa käytettäessä. Häviää käytettäessä. Hiilipölyä vedensuodatinpatruunasta. Häviää muutaman käytön jälkeen. Patruunasta aluksi uleva vesi voi sisältää harmitonta hiilipölyä. Pöly ei ole vaarallista. Hiukkasia vedessä ja/ tai jääpaloissa. Vedessä olevat mineraalit muodostavat hiukkasia veden sulaessa tai jäätyessä. Hiukkaset ovat luonnollisia, eikä niistä ole vaaraa. Pakastimen ovi ei ole kiinni. Varmista, että ovi on kiinni. Hallintayksikkö ei saa virtaa oven ollessa auki. Virtajohtoa ei ole kytketty. Kytke virtajohto. Sulake on palanut tai virtakytkin pitää nollata. Vaihda palaneet sulakkeet. Tarkista virtakytkimet. Merkkivalot eivät pala annostelun hallintayksikössä (joissakin malleissa) Sähkökatko. Ilmoita sähkölaitokselle sähkökatkosta. Pakastimen ovi ei ole kiinni. Varmista, että ovi on kiinni. Hallintayksikkö ei saa virtaa oven ollessa auki. Säätimet ovat lukittu. Aukaise säätimien lukitus. Vesisäiliö täyttyy. Ensimmäisellä käyttökerralla, vesisäiliön täyttyminen aiheuttaa noin 45 sekunnin viipeen. Jääpalakone tai jääpalakoneella varustettu laite on juuri asennettu tai suuri määrä jäätä on juuri käytetty. Odota 24 tuntia niin, että jään tuotanto käynnistyy ja jääpala-astia täyttyy. Annostelualustaa painettaessa ei tule vettä eikä jäätä (joissakin malleissa) Vedensuodatin on tukossa tai pitää vaihtaa. Vaihda vedensuodatin. Jääpalakone on juuri asennettu tai suuri määrä jäätä on juuri käytetty. Odota 24 tuntia niin, että jään tuotanto käynnistyy ja jääpala-astia täyttyy. Vedenpaine on liian pieni. Liian pieni vedenpaine voi aiheuttaa vuotoa. Tarkista vedenpaine. Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta venttiili toimii oikein. Vesisuodattimilla varustettujen laitteiden minimipaineeksi suositellaan 35 paunaa/neliötuuma. Jääpalakone ei tuota tarpeeksi jäätä tai jää on epämuodostunutta (joissakin malleissa) Vedensuodatin on tukossa tai pitää vaihtaa. Vaihda vedensuodatin. Jääpalakoneen varsi ei ole oikeassa asennossa Varmista, että jääpalakoneen varsi on alhaalla. Katso lisätietoja käyttöohjeen kohdasta Automaattinen jääpalakone. Vesijohto ei ylety vesiventtiiliin Tarkista vesijohdon kiinnitys. Katso lisätietoja asennusohjeista Vesiputkissa on mutkia. Katkaise vedentulo ja suorista mutkat. Jos mutkia ei voi suoristaa, vaihda putki. Vedenpaine on liian alhainen. Tarkista vedenpaine. Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta venttiili toimii oikein. Vesisuodattimilla varustettujen laitteiden minimipaineeksi suositellaan 35 paunaa/neliötuuma. Varmista, että pakastinosa toimii oikealla lämpötilalla. Pakastimen lämpötilan pitää olla 0° – 2°F (-18° – -17°C). Katso käyttöohjeesta, kuinka säätimiä säädetään. Jääpala-astiaa ei ole asennettu oikein. Asenna jääpala-astia oikein. Jääpalakone (joissakin malleissa) ei tuota jäätä Sopimaton vesiventtiili. Tarkista vesijohdon kiinnitys. Valmistaja ei ole vastuussa väärästä asennuksesta johtuvista omaisuusvahingoista. Itselävistävät ja 3/16-tuumaiset satulaventtiilit aiheuttavat pienen vedenpaineen ja voivat tukkia putken ajan myötä.145 Ennen kuin otat yhteyttä huoltoon JÄÄ & VESI

AIH E MAHDOLLINEN SYY RATKAISU

Vesijohtona on käytetty muoviputkea. Valmistaja suosittelee kupariputkea. Valmistaja ei ole vastuussa väärästä asennuksesta johtuvista omaisuusvahingoista. Laite vuotaa vettä Sopimaton vesiventtiili. Tarkista vesijohdon kiinnitys. Valmistaja ei ole vastuussa väärästä asennuksesta johtuvista omaisuusvahingoista. Itselävistävät ja 3/16-tuumaiset satulaventtiilit aiheuttavat pienen vedenpaineen ja voivat tukkia putken ajan myötä. Vedenpaine on liian alhainen. Tarkista vedenpaine. Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta venttiili toimii oikein. Vesisuodattimilla varustettujen laitteiden minimipaineeksi suositellaan 35 paunaa/neliötuuma. Jääpalakoneen sisään menoputkeen muodostuu jäätä Pakastimen lämpötila on liian korkea. Pakastimen lämpötilaksi suositellaan 0° – 2°F (-18° – -17°C). Katso käyttöohjeesta, kuinka säätimiä säädetään. Vedenpaine on liian alhainen. Vedenpaineen on oltava 20 - 100 paunaa/neliötuuma, jotta järjestelmä toimii oikein. Jos käytetään vesisuodatinta, suositeltu vedenpaine on 35 paunaa/neliötuuma. Sopimaton vesiventtiili. Tarkista Asennusohjeista, kuinka vesijohto liitetään. Itselävistävät ja 3/16-tuumaiset satulaventtiilit aiheuttavat alhaisen vedenpaineen, jolloin vesiputki voi tukkeutua ajan myötä. Valmistaja ei vastaa väärin tehdyn vesiliitännän aiheuttamista omaisuusvahingoista. Vesiputkissa on mutkia. Katkaise vedentulo ja suorista mutkat. Jos mutkia ei voi suoristaa, vaihda putki. Vesi virtaa hitaammin kuin normaalisti Vedensuodatin on tukossa tai pitää vaihtaa. Vaihda vedensuodatin. Jääkaappi on juuri asennettu. Vesisäiliö on tyhjentynyt. Odota noin 12 tuntia. Odota noin 12 tuntia, jotta vesisäiliön vesi ehtii jäähtyä. Annosteltu vesi ei ole kylmää Putkistossa oleva vesi on lämmennyt huoneen lämpötilaan. Heitä pois ensimmäinen vesilasillinen ja täytä uudelleen.146 Vedensuodattimen tiedot Järjestelmän tekniset tiedot Jääkaapin vedensuodatinpatruuna, malli OWF-51

• Ominaisuudet Virtausnopeus (maksimi) p. 2
• ,83 l/min (0,75 GPM) Laskettu toiminta-aika OWF-51-NI300 (maksimi) p. 1
• 135 litraa (300 gallonaa) Laskettu toiminta-aika OWF-51-WI500 (maksimi) p. 1
• 892 litraa (500 gallonaa) Suurin sallittu käyttölämpötila p. 38
• °C (100°F) Pienin painevaatimus p. 138
• kPa (35 psi) Alhaisin sallittu käyttölämpötila p. 1
• °C (33 °F) Suurin käyttöpaine kPa (120 psi) Yleiset käyttö edellytykset: Lue nämä tekniset tiedot ja vertaa laitteen toiminta-arvoja vedenpuhdistustarpeisiisi. ÄLÄ käytä laitetta alueella, jossa vesi on mikrobiologisesti vaarallista tai tuntematonta laatua, ilman riittäväädesinfiointia ennen järjestelmää ja sen jälkeen. Kystapitoisuuden vähentämiseen tarkoitettua järjestelmää voidaankäyttää desinfioidussa vedessä, joka sisältää poistettavaa kystaa. Vedensuodatusjärjestelmässä käytetään OWF-51-vaihtopatruunaa (katso tilaustiedot toimittajan tiedoista). Yhteystiedot ovat käyttöohjeen alussa. Patruunojen vaihto aina tarvittaessa on välttämätöntä suodatinjärjestelmän suorituskyvyn takaamiseksi. Käyttöohjeessa on ohjeet käyttöön, huoltoon ja ongelmanratkaisuun. Pentapure, Incorporated1000 Apollo RoadEagan, Minnesota U.S.A.EPA EST #35917-MN-1Järjestelmä on testattu standardien ANSI/NSF 42 ja 53 mukaisesti alla olevien aineiden pitoisuuden vähentämisensuhteen. Aineen pitoisuus järjestelmään tulevassa vedessä väheni vaadittuun arvoon tai sen alle järjestelmästälähtevässä vedessä standardien ANSI/NSF 42 ja 53 mukaisesti. Tiedot toiminnasta* p. 827

• Testattu virtausnopeudella 2,83 L/min (0,75 GPM) ja maksimipaineella 827 kPa (120 psi) normaaleissa laboratorio-olosuhteissa. Todellinen suorituskyky saattaa vaihdella.** Hiukkaskoon vaihteluväli testin luokitteluun. Käytetyt hiukkaset olivat kooltaan 0,5 - 1 mikronia.

Aine Toimintaan vaikuttava pitoisuus Ulos virtaava vesi Keskimääräinen prosentuaalinen vähennys Maksimi ulosvirtaus Min. Vaadittu vähennys Tulo

Lyijy 0,15 mg/l +/-10% 0,001 mg/l 99,33 % 0,001 mg/l 0,010 mg/l 6,5 Lyijy 0,15 mg/ l+/-10% 0,002 mg/l 98,66 % 0,003 mg/l 0,010 mg/l 8,5 Kysta Minimi 50 000/l 1 kpl/ml 99,99 % 3 kpl/ml > 99,95 % Ei päde Sameus 11 +/- 1 NTU 0,12 NTU 98,98 % 0,18 NTU 0,5 NTU Ei päde Lindaani 0,002 mg/l +/-10% 0,00005 mg/l 97,62 % 0,00005 mg/l 0,00002 mg/l Ei päde Atratsiini 0,009 mg/l +/-10% 0,0002 mg/l 97,93 % 0,0006 mg/l 0,003 mg/l Ei päde Kloori 2,0 mg/l +/-10% 0,09 mg/l 95,26 % 0,17 mg/l 75 % Ei päde

Kiintoaines** Vä hintään 10 000 hiukkasta/ml

kuitua/l: 10 Pituudeltaan yli 10 mikrometrin kuidut

Ei päde Standardi nro 53: terveysvaikutukset kemikaalien vähennysyksikkö lyijyn, atratsiinin, lindaanin ja 2,4-D:n vähentäminen automaattinen suodatinyksikkö rakkomuodostelmien, sameuden ja asbestin vähentäminen NSF International on testannut ja sertifioinut mallit OWF50-WI500 ja OWF50-NI300 ANSI/NSF- standardien 42 ja 53 mukaisesti seuraavien ominaisuuksien ja aineiden vähentämisen suhteen: Standardi nro 42: esteettiset vaikutukset makujen ja hajujen vähentäminen kloorin vähentäminen automaattinen suodatinyksikkö hiukkasten vähentämisen luokka 1
