GEBRUIKSAANWIJZING XRSS 665 BW BB AMANA

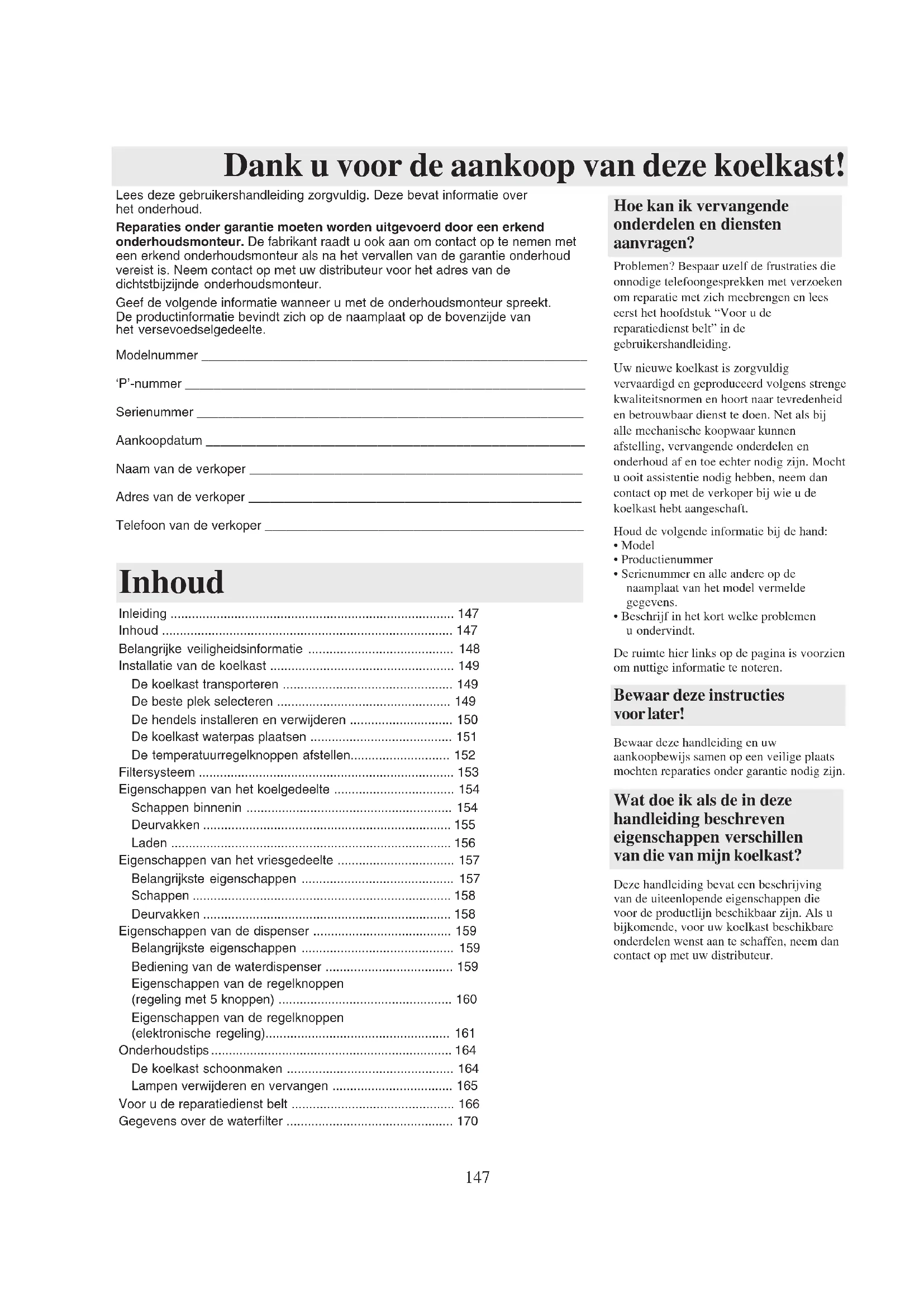

• –147 Lees deze gebruikershandleiding zorgvuldig. Deze bevat informatie over het onderhoud. Reparaties onder garantie moeten worden uitgevoerd door een erkend onderhoudsmonteur. De fabrikant raadt u ook aan om contact op te nemen met een erkend onderhoudsmonteur als na het vervallen van de garantie onderhoud vereist is. Neem contact op met uw distributeur voor het adres van de dichtstbijzijnde onderhoudsmonteur. Geef de volgende informatie wanneer u met de onderhoudsmonteur spreekt. De productinformatie bevindt zich op de naamplaat op de bovenzijde van het versevoedselgedeelte. Modelnummer ______________________________________________________ ‘P’-nummer ________________________________________________________ Serienummer ______________________________________________________ Aankoopdatum _____________________________________________________ Naam van de verkoper _______________________________________________ Adres van de verkoper _______________________________________________ Telefoon van de verkoper _____________________________________________ Dank u voor de aankoop van deze koelkast! Inleiding p. 147
• Inhoud p. 147
• Belangrijke veiligheidsinformatie p. 148
• Installatie van de koelkast p. 149
• De koelkast transporteren p. 149
• De beste plek selecteren p. 149
• De hendels installeren en verwijderen p. 150
• De koelkast waterpas plaatsen p. 151
• De temperatuurregelknoppen afstellen p. 152
• Filtersysteem p. 153
• Eigenschappen van het koelgedeelte p. 154
• Schappen binnenin p. 154
• Deurvakken p. 155
• Laden p. 156
• Eigenschappen van het vriesgedeelte p. 157
• Belangrijkste eigenschappen p. 157
• Schappen p. 158
• Deurvakken p. 158
• Eigenschappen van de dispenser p. 159
• Belangrijkste eigenschappen p. 159
• Bediening van de waterdispenser p. 159
• Eigenschappen van de regelknoppen (regeling met 5 knoppen) p. 160
• Eigenschappen van de regelknoppen (elektronische regeling) p. 161
• Onderhoudstips p. 164
• De koelkast schoonmaken p. 164
• Lampen verwijderen en vervangen p. 165
• Voor u de reparatiedienst belt p. 166
• Gegevens over de waterfilter Inhoud Hoe kan ik vervangende onderdelen en diensten aanvragen? Problemen? Bespaar uzelf de frustraties die onnodige telefoongesprekken met verzoeken om reparatie met zich meebrengen en lees eerst het hoofdstuk “Voor u de reparatiedienst belt” in de gebruikershandleiding. Uw nieuwe koelkast is zorgvuldig vervaardigd en geproduceerd volgens strenge kwaliteitsnormen en hoort naar tevredenheid en betrouwbaar dienst te doen. Net als bij alle mechanische koopwaar kunnen afstelling, vervangende onderdelen en onderhoud af en toe echter nodig zijn. Mocht u ooit assistentie nodig hebben, neem dan contact op met de verkoper bij wie u de koelkast hebt aangeschaft. Houd de volgende informatie bij de hand: p. 170

• Serienummer en alle andere op de naamplaat van het model vermelde gegevens.

• Beschrijf in het kort welke problemen u ondervindt. De ruimte hier links op de pagina is voorzien om nuttige informatie te noteren. Bewaar deze instructies voor later! Bewaar deze handleiding en uw aankoopbewijs samen op een veilige plaats mochten reparaties onder garantie nodig zijn. Wat doe ik als de in deze handleiding beschreven eigenschappen verschillen van die van mijn koelkast? Deze handleiding bevat een beschrijving van de uiteenlopende eigenschappen die voor de productlijn beschikbaar zijn. Als u bijkomende, voor uw koelkast beschikbare onderdelen wenst aan te schaffen, neem dan contact op met uw distributeur.148 Belangrijke veiligheidsinformatie Eigenschappen: beknopt overzicht

-regelknoppen2. Spill Saver -schap3. Spill Saver Easy Glide -schap4. Side Glide -schappen – niet afgebeeld5. Verlengstukken voor schappen achteraan6. Deli/Crisper-lade7. Crisper-lade8. Beverage Organizer

9. Dairy Center10. Deurbakken10a. Nokken voor bakken – niet afgebeeld11. Uitneembare bak12. Beverage Chiller

12a. Mini-Beverage Chiller

13. IJsemmer14. IJsmachine – niet afgebeeld15. Roomijsschap16. Stor-Mor

-systeem17. Hangende schap in metaaldraad – nietafgebeeld18. Vaste schap vriesgedeelte19. Waterfilter – niet afgebeeld20. Luchtfilter – niet afgebeeld21. Lampjes – niet afgebeeldKoelgedeelte – bovenKoelgedeelte – onderVriesgedeelteDispenser

Houd rekening met symbolen, tekst en labels i.v.m. veiligheid GEVAAR

GEVAAR – Onmiddellijk gevaar dat ONGETWIJFELD zal leiden tot ernstig lichamelijk letsel of de dood. WAARSCHUWING

WAARSCHUWING – Gevaar of onveilige praktijken die EVENTUEEL kunnen leiden tot ernstig lichamelijk letsel of de dood. OPGELET

OPGELET – Gevaar of onveilige praktijken die EVENTUEEL kunnen leiden tot minder ernstig lichamelijk letsel of tot materiële schade. Wat u dient te weten over veiligheidsvoorschriften De in deze handleiding voorkomendewaarschuwingen en belangrijkeveiligheidsinstructies zijn niet bedoeld omalle mogelijke omstandigheden entoestanden te dekken. Gebruik uw gezondverstand en wees voorzichtig wanneer u dekoelkast installeert, een onderhoudsbeurtgeeft of bedient. Neem altijd eerst contactop met uw verkoper, distributeur,onderhoudsmonteur of fabrikantvoor problemen of toestanden dieu niet begrijpt.Volg de basisvoororgsmaatregelen om lichamelijk letsel of de doodte voorkomen, door o.a. dit te doen:Weggooien van uw koelkast BELANGRIJK: Kinderen die zich opsluiten in koelkasten en stikken, zijn niet alleen problemen uit het verleden. Sluikgestorte of verlaten koelkasten zijn nog steeds gevaarlijk, zelfs als ze maar‘enkele dagen’ worden achtergelaten. Indien u zich wil ontdoen van uw oude koelkast, volg danonderstaande instructies om ongelukken te vermijden.VOORDAT U UW OUDE KOELKAST OF DIEPVRIES WEGGOOIT:• Neem de deuren weg.• Laat de schappen zitten zodat kinderen niet zo makkelijk naar binnen kunnen klimmen.

GEVAAR !149 Installatie van de koelkast Deze instructies dienen als hulpmiddel bij het installeren van de koelkast. Amana is niet aansprakelijk voor verkeerdgeïnstalleerde apparaten. Werkwijze... De koelkast moet aangesloten worden door een technicus volgens deze installatie-instructies. Meet de deuropening, en de diepte en breedte van de koelkast. Verwijder de deurhendels indien noodzakelijk. De technicus moet eveneens hetvolgende doen:1. De lokale aansluitvoorschriften van de elektriciteit- en watermaatschappij volgen.2. De watertoevoer aansluiten voorafgaand aan aansluiting op het elektriciteitsnet.Service aan of vervanging van het netsnoer moet door een bevoegde onderhoudsmonteur worden uitgevoerd.Installatievereisten 1. Sluit met een stroomkabel met sterschakeling aan op een geaard stopcontact met een apart 230-240V, 50Hz, 10 A circuit. 2. Bescherm zachte vloerbekleding met karton of dekens.3. Installeer op een vloer die tot 429 kg kan ondersteunen.4. Laat aan de zijkant van de koelkast een afstand vrij van 5 mm en zorg bij modellen met een diepte van meer dan 60 cmaan de bovenzijde voor een vrije ruimte van 12,7 mm.5. 60 cm diepe modellen.Snij de hoeken van het werkvlak af op 45° indien dit 25 mm oversteekt.Laat aan beide zijden van de koelkast een afstand vrij van 5 mm en zorg aan de bovenzijde voor een vrije ruimte van7 mm zodat de koelkast gemakkelijk kan worden geïnstalleerd en waterpas kan worden geplaatst. Aan de achterkant vande koelkast is geen minimale afstand vereist. De houten basis verwijderen Om persoonlijke verwondingen of materiële schade te vermijden, moeten twee personen de houten basis verwijderen.1. Maak de deuren vast met tape zodat deze niet plots kunnen openvallen.2. Schuif een lastenwagentje onder de zijkant van de koelkast. 3. Pak de koelkast in met een deken of kussen. Wikkel de riem rond de koelkast. Plaats piepschuim uit de verpakking onder de riem. Maak de riem stevig vast.4. Breng het lastenwagentje naar de vloer met de hendels naar beneden gericht.5. Verwijder de twee bovenste bouten uit de bescherming.6. Plaats het lastenwagentje en de koelkast opnieuw rechtop en verwijder de riem.7. Schuif het lastenwagentje onder de tegenovergestelde zijkant van de koelkast.8. Herhaal stap 3 +/m 5.9. Verwijder de houten basis.10. Plaats het lastenwagentje en de koelkast opnieuw rechtop en verwijder het lastenwagentje.BELANGRIJK:Laat de koelkast niet langer dan noodzakelijk op de zijkant liggen om de bouten te verwijderen. De deuren en hendels verwijderen en terugplaatsen

• Laat dit werk uitvoeren door een bevoegde technicus. OPGELET !150 Installatie van de koelkast De hendels installeren en verwijderen

Hele hendels (niet van roestvrijstaal) Verwijderen na installatie…• Volg stap 3 en 4 in omgekeerde volgorde.N.B.: De hendel kan goed vastzitten. Trek deze naar bovenen naar buiten om deze te verwijderen.Halve hendels (niet van roestvrijstaal)Schroef vier zeskantboutenvan 1/4 inch boven- enonderaan de deuren los.

Lijn de deurhendels uit metde schroefgaten en plaats detijdens stap 1 verwijderdeschroeven terug.Klik de gekleurde sierstrip vastover de schroefgaten boven-en onderaan de hendels.• Klik de sierstrip vast door eerst hetgrote ronde uiteinde te plaatsen. Verwijderen na installatie…Als de koelkast door een smalle doorgang moet,kan het nodig zijn de hendels af te nemen.• Volg stap 2 en 3 in omgekeerde volgorde.BELANGRIJK: Verwijder de gekleurde sierstripvan de hendel met een met tape bedekteplatte schroevendraaier om de hendel niette beschadigen. De hendels bevinden zich in het koelgedeelte. De sierstrip, pluggen en accentuering worden met de documentatie meegeleverd. Plaats het andere uiteinde van dehendel over de bovenste deurklemen schuif deze zo ver mogelijknaar boven. Roestvrijstalen modellenMaak de onderste deurklemvan de deur van hetkoelgedeelte los meteen zeskantsleutelvan 1/4 inch. Plaats de zeskantsleutel van1/4 inch in het bestaandegaatje onderaan de hendelen draai de schroef vast. Zoek het gaatje in de onderzijdevan de hendel en plaats het holleuiteinde van de hendel over deonderste deurklem. Schroef twee zeskantboutenvan 1/4 inch onderaan dedeuren van het koel- enhet vriesgedeelte los.Lijn de deurhendels uit metde bovenste en de onderstedeurklemmen en schuifdeze naar beneden totdatde schroefgaten onderaande hendels samenvallenmet die van de deur.Plaats de tijdens stap 1verwijderde schroeven inde schroefgaten onderaande hendels.Klik de sierstrip vast overhet onderste gedeelte van dehendels en de houders aande onderzijde van de deur. WAARSCHUWING

Wees vanwege de scherpe randen bijzonder voorzichtig bij het verwijderen en monteren van handvaten.Dit om lichamelijke letsels te voorkomen.151 Wat doe ik als de deuren niet uitgelijnd zijn?

• Neem de hoogste deur en draai de voorste afstelschroef naarlinks. Ga door totdat de deuren gelijk hangen.• Als u het einde van het regelbereik hebt bereikt en de deurennog niet gelijk hangen, verhoog dan de andere deur door devoorste afstelschroef naar rechts te draaien.• Plaats het rooster onderaan terug.

• Bescherm vloeren van zacht vinyl of ander materiaal met karton, tapijten of ander beschermmateriaal, om murenof vloeren niet te beschadigen.• Gebruik geen elektrisch gereedschap voor het waterpas plaatser om de afstelbout niet te beschadigen of kapot te maken.
• Zorg ervoor dat, wanneer u de koelkast verstelt, deze NIET kleiner wordt dan 173,9 cm (zonder scharnier en kap), anders kunnen de onderdelen aan de onderzijde worden beschadigd.Draai beide achtersteafstelschroeven (B) naarrechts om de koelkast teverhogen of naar linksom deze te verlagen.

• Plaats het rooster onderaan terug zodrade koelkast is uitgelijnd en gestabiliseerd.

De koelkast waterpas plaatsen Benodigd gereedschap• zeskantsleutel – 3/8” • waterpas Wat doe ik wanneer de kooelkast schudt?

• Draai de achterste afstelschroeven naar rechts om de hoek waarde koelkast schudt te verhogen.• Plaats het rooster onderaan terug. Installatie van de koelkast De hendels installeren vervolg De watertoevoer aansluiten
• Neem hiervoor contact op met een gespecialiseerde technicus.• Open beide deuren 180 gradenof zo ver mogelijk om dezeonderdelen te verwijderen. Verwijderen na installatie…• Volg stap 2 t/m 5 in omgekeerde volgorde. BELANGRIJK: Verwijder de schroefpluggen met een met tape bedekte platte schroevendraaier om de koelkast niet te beschadigen. Plaats de schroefplug in hetbestaande gaatje.

Roestvrijstalen hendels vervolgHerhaal stap 2 t/m 5 om de hendelvan het vriesgedeelte te installeren.Draai beide voorsteafstelschroeven (A) naarrechts om de koelkast teverhogen of naar linksom deze te verlagen.Verwijder het roosteronderaan en de kappen vande onderste scharnierenControleer met een waterpas of dekoelkast 6 mm naar achteren heltzodat de deuren goed sluiten.152 Installatie van de koelkast De temperatuurregelknoppen afstellen Deze koelkast is ontworpen voor gebruik bij een normale woningtemperatuur van 16° tot 43° C.BELANGRIJK: Regel vanwege het ontwerp van dekoelkast altijd eerst de temperatuur van het vriesgedeelte. Wacht 24 uur om beide vakken op de gewenste temperatuur te laten komen.

• Draai de knop naar het volgende hoogste nummerals de temperatuur te hoog is.• Draai de knop naar het volgende laagste nummerals de temperatuur te laag is.• Het duurt 5 à 8 uur alvorens de afstelling hetgewenste resultaat heeft. Plaats de regelknoppen van het koel- en het vriesgedeelte beide op 4. Deze bevinden zich linksboven in het koelgedeelte.

Herhaal zo nodig deze stappen.

BELANGRIJK: Geen van beide vakken koelt afwanneer de knop van het vriesgedeelte op Off (Uit) staat.Benodigd materiaal• 2 thermometers waarmee temperaturenvan -21° t/m 10° C kunnen worden gemeten• 2 glazen Hoe controleer ik de temperatuur?

• Draai de knop naar het volgende hoogstenummer als de temperatuur te hoog is.• Draai de knop naar het volgende laagstenummer als de temperatuur te laag is.• Het duurt 5 à 8 uur alvorens de afstellinghet gewenste resultaat heeft.

Vriesgedeelte• Plaats de thermometer in eenglas met plantaardige olie inhet midden van het vriesvaken volg stap3 van het hoofdstukTemperatuur afstellen.Koelgedeelte• Plaats de thermometer in eenglas met water in het middenvan het koelvak en volg stap3 van het hoofdstukTemperatuur afstellen. Controleer of de temperatuur van het koelgedeelte tussen 3° en 4° C ligt. Controleer of de temperatuur van het vriesgedeelte tussen -17° en -16° C ligt. Modellen met elektronische temperatuurregeling

• Gebruik de knop om de temperatuur van het koelgedeelte te verhogen of om deze te verlagen.• Druk op de knop om de instelling te bevestigen. Gebruik om de temperatuur van het koelgedeelte in te stellen de knoppen naast de knop . Een instelling van 3° à 4° C (0° à 2° F) wordt aanbevolen.

• Gebruik de knop om de temperatuur van het vriesgedeelte te verhogen of om deze te verlagen.• Druk op de knop om de instelling te bevestigen. Gebruik om de temperatuur van het vriesgedeelte in te stellen de knoppen naast de knop . Een instelling van -17° à -16° C (0° à 2° F) wordt aanbevolen.

Wacht 24 uur om beide vakken op temperatuur te laten komen.

N.B.: Als de temperatuur van een reeds operationele koelkast wordt afgesteld,duurt het slechts 5 à 8 uur om de gewenste temperaturen te bereiken.153 Gebruik de koelkast niet op plekken waar het water onveilig is of de kwaliteit van het water onbekend is zonder de nodige ontsmetting voor of na het gebruik van de filter om ernstige ziekte of de dood te voorkomen. OPGELET

• De omloopcassette filtreert het water NIET. Zorg ervoor dat u altijd beschikt over een reservecassette wanneer de filter moet worden vervangen.• Vervang de filtercassette als het waterfiltersysteem bevroren is geweest.• Als het systeem gedurende verscheidene maanden niet is gebruikt en het water onaangenaam smaakt of ruikt, moet hetsysteem worden gespoeld door 2 à 3 glazen water te tappen. Vervang de filtercassette als de onaangename smaak geur niet is verdwenen.

• Draai voorzichtig naar rechts totdat defilter stopt en klik het filterdeksel vast.

• In sommige woningen met water van slechtekwaliteit kan het nodig zijn langer te spoelen.

De waterfilter verwijderen en installeren Eerste installatie van waterfilter BELANGRIJK: Als in het systeem lucht zit opgesloten,kunnen het water en de cassette met een zekere krachtworden uitgestoten. Wees voorzichtig bij het verwijderen. De waterfilter vervangen Draai de filter naar links totdat deze van defilterkop loskomt. Laat het water uit de filter in de gootsteenbakof in het toilet stromen; gooi de filter weg ineen normale vuilniszak. Veeg overtollig water in het filterdeksel open ga door met stap 2 en 3 van de installatie.

Wanneer vervang ik de waterfilter? Bepaalde dispensermodellen hebben een indicatielampje dataangeeft wanneer de waterfilter dient te worden vervangen.Lees het hoofdstuk van deze handleiding over deeigenschappen van de dispenser voor instructies over dewerking en het terugstellen.BELANGRIJK: De levensduur van de waterfiltercassettehangt af van de kwaliteit van het water en van de gebruiktehoeveelheid. Als veel water wordt gebruikt, of als dewaterkwaliteit slecht is, kan het zijn dat de filter snellermoet worden vervangen. Waar kan ik een nieuwe filtercassette bestellen? U kunt een nieuwe filtercassette van het merk Amana , modelOWF-51, verkrijgen bij een verkoper of onderhoudsmonteurvan Amana . Neem voor nadere informatie contact op met uwplaatselijke distributeur. Filtersysteem… Ik probeer het systeem te spoelen door water te tappen, maar waar blijft het water? Bij het eerste gebruik duurt het ongeveer 1 à 2 minuten alvorenshet waterreservoir binnenin vol is. Wat gebeurt er als ik het waterfiltersysteem niet wil gebruiken? De dispenser kan zonder waterfiltercassette worden gebruikt.Vervang in dat geval de filter door de blauwe omloopdop. WAARSCHUWING

Vermijd dat het water sputtert doorervoor te zorgen dat er in het systeemgeen lucht zit. Laat continu (gedurendeongeveer 2 minuten) water door dedispenser stromen totdat dit constant,zonder sputteren, doorstroomt.Verwijder de blauwe dop enbewaar deze om deze lateropnieuw te gebruiken.Verwijder hetafdichtingslabel van hetuiteinde van de filter enplaats deze in de filterkop.154 Spillsaver

(sommige modellen) Spillsaver Easy Glide -schappenkunnen gemakkelijk wordenschoongemaakt en kunnenworden uitgetrokken zodat uook probleemloos bij dingenachteraan kunt. Verwijder deglazen schap om het schoonmakente vergemakkelijken door eraan te trekken totdat deze nietverder kan schuiven en deze van het frame te lichten.• Lees de instructies in verband met de vasteSpillsaver -schappen voor het verwijderenvan schappen en frames. Spillsaver

Vaste Spillsaver -schappenhouden gemorste dingen tegenzodat u gemakkelijker kuntschoonmaken.• Verwijder de schappen doordeze op te tillen en naarbuiten te trekken.• Voer bovenstaande procedure inomgekeerde volgorde uit om deschappen te monteren. Verlengstukken voor schappen achteraan (sommige modellen) Dankzij de verlengstukken aan de achterzijde van deschappen wordt verhinderd dat achteraan dingen vande schap tuimelen.Verlengstuk van schap verwijderenen installeren:• Verwijderen: trek het verlengstukrecht naar boven vanaf deachterkant van de schap.• Installeren: plaats de uitstekendestokjes van het verlengstuk inde gaatjes van het frame vande schap. Eigenschappen van het koelgedeelte OPGELET

Neem het volgende in acht om lichamelijk letsel of materiële schade te voorkomen:• Controleer of de schap vastzit voordat u er dingen op plaatst.• Wees voorzichtig met schappen van gehard glas. Het glas kan plotseling breken als er krassen of kerven in wordengemaakt of in geval van een plotselinge temperatuurwisseling. Schappen binnenin Side Glide

-schappen (sommige modellen) Side Glide -schappen worden achteraan vastgehaaktaan een constructie met dubbele dwarsstang. Deschappen kunnen naast elkaar worden gehangen enuitgelijnd worden zodat een vlak oppervlak over degehele breedte wordt verkregen. Als de schappen aanafzonderlijke dwarsstangen wordenbevestigd, kunnen deze naar links ofnaar rechts worden geschoven,afhankelijk van wat u wenst.Schappen verwijderenen monteren:• U kunt een schap verwijderen door deze10 graden op te tillen, vervolgens los te hakenvan de dubbele dwarsstang en ten slotte uit dekoelkast te lichten.• Voer de stappen in omgekeerde volgordeuit om een schap te installeren.Schappen verschuiven:• Til de voorkant van de schaplichtjes op en schuif dezenaar links of naar rechts.Constructie met dubbeledwarsstang verwijderenen installeren:• Verwijderen: schuif het geheelomhoog om dit los te hakenvan de metalen rail.• Installeren: voer bovenstaandestap in omgekeerde volgorde uit.Deze handleiding bevat een beschrijving van de uiteenlopendeeigenschappen die voor de productlijn beschikbaar zijn. Als uw koelkastniet alle afgebeelde opties heeft, kunt u een groot aantal ervan verkrijgenvia uw lokale distributeur. Wat doe ik als de in deze handleiding beschreven eigenschappen verschillen van die van mijn koelkast?155 Deurvakken Deurbakken De deurbakken kunnen volgens uwopslagbehoeften worden versteld.• Verwijderen: schuif de bak naarboven en trek deze recht naar voren uit.• Installeren: voer bovenstaande stapin omgekeerde volgorde uit. Eigenschappen van het koelgedeelte Uitneembare deurbakken (sommige modellen) De uitneembare constructie bestaat uit een baken een frame. Deze biedt handige, verstelbareopslagruimte in de deur voor levensmiddelen. Hetgeheel kan naar voren worden gekanteld zodat ugemakkelijk bij de eetwaren kunt en kan ook wordenuitgetild om te worden schoongemaakt en versteld.Bak verwijderen en installeren:• Bak verwijderen: kantel de baknaar voren en trek deze rechtuit om deze te verwijderen.• Bak installeren: schuif debak in het frame en duwdeze naar boven.Frame van bak afstellen:• Verwijder de bak volgensbovenstaande instructies.• Til het frame van de deursteun en plaatsdit op de gewenste plek in de deur. Dairy Center Het Dairy Center (melkproductenlade) biedtaangepaste opslagruimte voor productenals boter, yoghurt, kaas, etc.Dit vak kan worden versteld enbevindt zich in de deur. Het vakkan worden verplaatst naargelang de opslagvereisten.• Verwijderen: schuif het DairyCenter naar boven en trek ditrecht uit.• Installeren: u kunt het DairyCenter terugplaatsen door dezeprocedure om te keren. Beverage Chiller™/Mini-Chiller

(sommige modellen) De Beverage Chiller™ met temperatuur-regeling en de Mini-Chiller™ mettemperatuurregeling houden dranken en andereartikelen tot 3° C kouder dan in de rest van hetkoelgedeelte. Een luchtinlaat laat lucht uit hetvriesgedeelte in de Beverage Chiller™ stromen.De regelknop van de Beverage Chiller™bevindt zich op de linkerwand van hetkoelgedeelte. De knop regelt de hoeveel-heid lucht die in de Beverage Chiller™circuleert. Draai de knop naar het pictogrammet de grote sneeuwvlok voor eenlagere temperatuur.De Beverage Chiller™ verwijderenen installeren:• Het kan eventueel nodig zijn hetDairy Center of de deurbak teverwijderen als deze zich directboven de Beverage Chiller™bevinden. Lees de van toepassingzijnde instructies en verwijder hetdesbetreffende onderdeel. Schuifde Beverage Chiller™ omhoog entrek deze recht uit.• Lijn voor de installatie een vande goudkleurige BeverageChiller™-luchtinlaatgaten (A) uit met een van de tweeluchtinlaten (B) in de voeringvan de deur. Duw het geheelnaar beneden op de houdervan de voering totdat dit stopt.

BELANGRIJK: De Beverage Chiller™ werkt niet naar behoren als de luchtinlaatgaten niet zijn uitgelijnd met de luchtinlaat in de voering van de deur. Kussentjes Met de kussentjes wordtvermeden dat voorwerpenin de deurbakken gaanschuiven. Deze kunnenworden verwijderd enkunnen gemakkelijk inhet bovenste rek vaneen vaatwasmachineworden schoongemaakt.156 Deli/Crisper-lade met klimaatregeling Het Deli/Crisper-systeem is een lade met wisselendetemperatuurregeling waar de temperatuur tot 3° Ckouder is dan in de rest van het koelgedeelte. Dezelade kan dienen voor de opslag van fijne vleeswarenof andere producten. N.B.: Door naar het Deli/Crisper-systeem stromende koude lucht kan de temperatuur in het koelgedeelte verminderen. Het kan nodig zijn de regelknop van het koelgedeelte af te stellen. RegelknoppenDe regelknoppen bevinden zich op de binnenwandlinks van de lade. Deze regelen de temperatuur vande lucht in de Deli/Crisper-lade. Stel de knop in op Cold (koud) voor een normale koeltemperatuurvoor producten met een velletje. Draai de knop

Coldest (koudst) voor vlees of anderefijne vleeswaren. Crisper-lade met klimaatregeling De Garden Fresh crisper-lade houdt productenlanger vers. Deze biedt een omgeving met eenregelbare vochtigheidsgraad.RegelknoppenDe regelknoppen van de Garden Fresh regelende vochtigheidsgraad in de lade. Plaats de knop op Low (laag) voor producten met een velletje. Plaatsdeze op High (hoog) voor producten met bladeren.Laden verwijderen en installeren:• Trek de lade volledig uit omdeze te verwijderen. Til devoorzijde van de lade op entrek deze recht naar voren uit.• Voer de stappen inomgekeerde volgorde uitom de lade te installeren.Schap van crisper-ladeverwijderen en installeren:• Til de wandsteunen op en verwijder deze.• Laat de schap tot op de wandsteunen zakkenom deze te installeren en duw deze in totdatde schap gelijk is met de achterwand. Eigenschappen van het koelgedeelte Laden Beverage Organizer

(sommige modellen) De Beverage Organizer kan van onder de Spillsaver Easy Glide -schap worden uitgeschoven. In deOrganizer is plaats voor maximaal twaalfblikjes van 33 cl.De Organizer verwijderenen installeren:• Verwijderen: maak deOrganizer leeg. Trek dezevolledig naar voren en trekde voorzijde omhoogzodat deze loskomt van de rail. Trek deze rechtnaar voren uit om deze te verwijderen.• Installeren: voer bovenstaande stappen inomgekeerde volgorde uit.157 Eigenschappen van het vriesgedeelte Roomijsschap In de roomijsschap is plaats voor dingen dievlug moeten worden afgekoeld of ingevroren.• Verwijderen: til deroomijsschap van deijsemmerrails en trekdeze recht naar voren uit.• Installeren: voerbovenstaande stap inomgekeerde volgorde uit. Automatische ijsmachine Deze ijsmachine produceert het ijs voor de dispenser.U gebruikt de ijsmachine voor het eerst:• Controleer of de ijsemmerop de plaats staat en dearm van de ijsmachine naarbeneden is gericht.• Nadat het vriesgedeelte-18° en -17° C heeft bereikt,zal de ijsmachine met waterworden gevuld en in werkingworden gesteld.• Reken vanaf de installatieop circa 24 uur voor deeerste productie van ijs.• Gooi het ijs dat tijdens de eerste 12 uren isgeproduceerd weg om er zeker van te zijn dater geen vuil meer in het systeem achterblijft.Gebruiksaanwijzing• Controleer of de ijsemmer op de plaats staaten de arm van de ijsmachine naar benedenis gericht.• Nadat het vriesgedeelte -18° en -17° C heeftbereikt, zal de ijsmachinemet water worden gevulden in werking wordengesteld. Ongeveer omde drie uren produceertde ijsmachine eenvolle emmer ijs.• Stop de ijsproductie door de arm van deijsmachine naar boven te plaatsen totdatu een klik hoort.• De ijsmachine blijft in de off- positie totdat dearm opnieuw naar beneden wordt gedrukt. Belangrijkste eigenschappen OPGELET

Neem het volgende in acht om materiële schade te voorkomen:• Forceer de arm van de ijsmachine niet naar beneden of boven.• Plaats of bewaar niets in de ijsemmer.Deze handleiding bevat een beschrijving van deuiteenlopende eigenschappen die voor de productlijnbeschikbaar zijn. Als uw koelkast niet alle afgebeeldeopties heeft, kunt u een groot aantal ervan verkrijgenvia uw lokale distributeur. Wat doe ik als de in deze handleiding beschreven eigenschappen verschillen van die van mijn koelkast? Ijsemmer De ijsemmer bevindt zich onder deautomatische ijsmachine.De ijsemmer verwijderen en installeren:• Verwijder de roomijsschap om deemmer te verwijderen. Plaats dearm van de ijsmachine omhoogom de ijsmachine uitte schakelen.• Til de voorzijde van de emmer op en trekdeze zo ver mogelijk uit. Til de voorzijdeop en verwijder de emmer.• Schuif voor de installatie de emmer op de railsonder de ijsmachine totdat deze op de plaatsklikt. Breng de arm van de ijsmachine naarbeneden om de ijsmachine in te schakelenen plaats de roomijsschap terug.BELANGRIJK: De ijsemmermoet stevig op de plaats zittenvoor de juiste ijsproductie. Alsde deur van het vriesvak nietkan worden gesloten, zit deemmer niet op de juiste plek.Draai de vijzel volgens deafbeelding om de ijsemmergoed uit te lijnen met deachterwand van de koelkast.BELANGRIJK Het ijsrek mag niet wordengemonteerd indien de ijsmachine is uitgeschakeld.BELANGRIJK Het ijsrek mag niet wordengemonteerd indien de ijsmachine is uitgeschakeld.158 Eigenschappen van het vriesgedeelte Schappen Deurvakken Deurbakken

• Zie het hoofdstuk over het koelgedeelte voor instructies. Vaste schap in vriesgedeelte Schappen verwijderen en installeren:

• Neem de schap van de wandklemmen en trek deze uit de monteergaten aan de linkerzijde.

• Doe het omgekeerde om de schap terug te plaatsen. Hangende schap in metaaldraad (sommige modellen) Een hangende schap in metaaldraad biedt extra opslagruimte voor ijsbakjes, voorverpakte diepgevroren levensmiddelen, ijspakken, etc. Schap verwijderen:

• Druk de haak van de hangende schap in metaaldraad naar binnen zodat de schap vrijkomt van de rechterzijde van de Stor-Mor

-schap. De schap draait automatisch naar beneden.

• Druk de haak van de hangende schap naar buiten om de schap uit het vriesgedeeltet nemen. Schap installeren:

• Voer bovenstaande stappen in omgekeerde volgorde uit. Stor-Mor

-systeem De manden schuiven naar buiten voor gemakkelijke toegang tot producten achteraan. De schappen kunnen worden versteld om aan verschillende opslagvereisten tegemoet te komen. Stor-Mor

-schap verwijderen en installeren:

• Verwijderen: trek de rechterzijde van de schap van de koelkastrails en neem deze van de wandklemmen.

• Installeren: voer bovenstaande stap in omgekeerde volgorde uit. BELANGRIJK: De achterzijde van de schap moet gelijk liggen met de achterwand van de koelkast zodat deze goed in de rails blijft zitten. De schap kan verschuiven als deze niet goed is uitgelijnd. De manden verwijderen en installeren:

• Verwijderen: trek de mand volledig naar voren. Til de voorste hendel op zodat de mand van de rails loskomt en verwijder deze.

• Installeren: voer bovenstaande stap in omgekeerde volgorde uit. Uitneembare deurbakken (sommige modellen)

• Zie het hoofdstuk over het koelgedeelte voor instructies.159 Eigenschappen van de dispenser Belangrijkste eigenschappen Bediening van de waterdispenser OPGELET

Neem de volgende instructies in acht om lichamelijk letsel of materiële schadete voorkomen:• Plaats geen vingers, handen of vreemde objecten in de opening van de dispenser.• Gebruik geen scherpe objecten om het ijs te breken.• Giet ijs niet rechtstreeks in dun glas, fijn porselein of delicaat kristal. N.B.: Wanneer u de waterdispenser voor het eerst gebruikt, duurt het ongeveer 1 à 2 minuten alvorens u water krijgt omdat eerst het waterreservoir gevuld moet zijn. Giet de eerste 10 à 14containers water weg na de aansluiting van de watertoevoer en indien de dispenser gedurendeeen lange periode niet is gebruikt.Gebruik van het dispenserkussen:• Maak uw selectie op het regelpaneel van de dispenser.• Druk een stevige container met brede opening tegen het dispenserkussen.• Stop de waterproductie door de druk op het dispenserkussen te verminderen. Er kan daarnanog een kleine hoeveelheid water uit de dispenser komen en in de opvangbak lopen. Indienu grotere hoeveelheden morst, moet u deze opruimen.Gebruik van de Front Fill Button (knop voor het vooraan vullen) [sommige modellen]:• Plaats de container onder de Front Fill Button (knop voor het vooraan vullen) afhankelijk vande plaats waar u een waterdruppel ziet.• Houd de Front Fill Button (knop voor het vooraan vullen) ingedrukt.• Laat de knop los wanneer u de gewenste hoeveelheid hebt getapt. Er kan daarna nog eenkleine hoeveelheid water uit de dispenser komen en in de opvangbak lopen. Indien u groterehoeveelheden morst, moet u deze opruimen. N.B.: Indien de waterdispenser continu langer dan vijf minuten werkt, wordt de stroomtoevoer naar de dispenser automatisch door een sensor uitgeschakeld. Zie het hoofdstuk Automatischafsluiten voor bijkomende informatie. Lampje van de dispenser niet afgebeeld In de dispenserruimte gaat op volle kracht een lampje branden wanneer ijs of waterwordt getapt. Front Fill Button (Knop voor vooraan vullen) [sommige modellen] De Front Fill Button (knop voor het vooraan vullen) werkt onafhankelijk van de regelknoppenvan de dispenser en biedt de mogelijkheid vooraan water te tappen in plaats van via hetdispenserkussen. Dat is gemakkelijk voor het vullen van grote voorwerpen die niet in dedispenserruimte passen (bijv. sportflessen, grote kruiken, brede pannen, koffiepotten, etc.)Dankzij deze eigenschap kan gemakkelijk tegelijkertijd ijs en water worden getapt. Kiesde gewenste ijsmodus op het regelpaneel van de dispenser. Druk de container tegen hetdispenserkussen terwijl u de knop voor het vooraan vullen indrukt. Dispenserkussen Het dispenserkussen bevindt zich op de achterwand van de dispenserruimte. Wanneer hetkussentje wordt ingedrukt, wordt getapt wat u op het regelpaneel hebt geselecteerd. Losse bak De wegneembare bak onderaan de dispenserruimte dient om kleine hoeveelhedengemorst materiaal op te vangen en kan gemakkelijk worden weggenomen om te wordenschoon- of leeggemaakt.BELANGRIJK: U kunt de losse bak niet laten leeglopen. Als er constantwater in de bak stroomt, zal die uiteindelijk overlopen.160 Eigenschappen van de dispenser Eigenschappen van de regelknoppen (regeling met 5 knoppen) Dispenser Lock (Dispenservergrendeling) Met de vergrendeling kan de productie van ijs ofwater worden stopgezet.De dispenser vergrendelen en ontgrendelen:• Houd de knop Dispenser Lock (dispenservergrendeling)3 à 4 seconden lang ingedrukt om de dispenser tevergrendelen. Boven de knop gaat een groen controlelampjebranden, wat erop wijst dat de dispenser vergrendeld is.• Houd de knop Dispenser Lock (dispenservergrendeling)3 à 4 seconden lang ingedrukt om de dispenser teontgrendelen. Het groene controlelampje boven de knopgaat uit. Wat is de automatische uitschakeling? Met de automatische uitschakeling wordt de stroomtoevoer naarde water- en ijsdispenser uitgeschakeld wanneer een van de tweedispensers continu in bedrijf is geweest. In geval van automatischeuitschakeling gaat het groene lampje boven de knop DispenserLock (dispenservergrendeling) branden.De dispenser ontgrendelen:• Houd de knop Dispenser Lock (dispenservergrendeling)3 à 4 seconden lang ingedrukt om de dispenser te ontgrendelen.Het groene controlelampje boven de knop gaat uit. Controlelampje voor status van de filter Het statuslampje van de filter geeft aan wanneer de waterfilter dient te worden vervangen. Een groen controlelampjewijst erop dat er geen probleem is met de filter. Een rood lampje betekent dat de filter moet worden vervangen.Zodra het lampje rood is, blijft dit rood totdat de functie teruggesteld wordt.Het controlelampje terugstellen:• Houd de knoppen Dispenser Lock (dispenservergrendeling) en water tegelijkertijd 3 à 4 seconden lang ingedrukt.Het groene statuslampje van de filter flikkert driemaal wanneer de functie met succes is teruggesteld. AutoLight (Automatisch lampje) Met de functie Auto Light (Automatisch lampje) kan het dispenserlampje op halve kracht worden ingeschakeldwanneer de Light Sensor (lichtsensor) vaststelt dat er maar weinig licht is in de kamer.Auto Light (Automatisch lampje) in- en uitschakelen:• Inschakelen: druk op de knop Auto Light (Automatisch lampje) van het regelpaneel. Een brandendgroen controlelampje boven de knop wijst erop dat de sensor actief is.• Uitschakelen: druk op de knop Auto Light (Automatisch lampje). Hetgroene controlelampje wordt uitgeschakeld.N.B.: Het lampje van de dispenser brandt, of AutoLight (Automatisch lampje) geselecteerd is of niet. Bediening van de ijsdispenser Voor ijsproductie:• Kies Cubed (ijsblokjes) of Crushed (gebroken) ijs door op de overeenkomstige knop van het regelpaneel vande dispenser te drukken. Een groen controlelampje boven de knop geeft de selectie weer.• Druk de container tegen het dispenserkussentje. Houd de container zo dicht mogelijk bij de koker wanneer crushed (gebroken) ijs opvangt om verstuiving te verminderen. De selectie mag niet worden gewijzigd tijdens de werking van de ijsdispenser. N.B.: Indien de ijsdispenser continu langer dan 2 à 3 minuten werkt, wordt de stroomtoevoer naar de dispenser automatisch door een sensor uitgeschakeld. Zie het hoofdstuk Automatisch afsluiten voor bijkomende informatie. Sabbath Mode ('sabbat'-modus) Deze modus dient tot het uitschakelen van de stroom naar de lichtgevende diode en hetdispenserlampje terwijl de regelknoppen blijven werken.Inschakelen van Sabbath Mode (‘sabbat’-modus):• Druk tegelijkertijd op de knoppen Dispenser Lock (dispenservergrendeling)

Auto Light(Automatisch lampje) en houd deze 3 à 4 seconden ingedrukt. Na 3 à 4 seconden wordende lichtgevende diode en de dispenserlampjes gedoofd. Dispenserlampjes gaan in dezemodus niet branden tijdens water - en ijsproductie.Uitschakelen van Sabbath Mode (‘sabbat’-modus):• Druk tegelijkertijd op de knoppen Dispenser Lock (dispenservergrendeling)

Auto Light (Automatisch lampje) en houddeze 3 à 4 seconden ingedrukt. Na 3 à 4 seconden gaan de lichtgevende diode en de dispenserlampjes branden.N.B.: Als de stroom in de SabbathMode (‘sabbat’-modus) wordtonderbroken, blijft de regelknop inSabbath Mode (‘sabbat’-modus)wanneer er opnieuw stroom is. +161 Eigenschappen van de dispenser Eigenschappen van de regelknoppen (elektronische regeling) Wat is de automatische uitschakeling? Met de automatische uitschakeling wordt de stroomtoevoer naar de water- en ijsdispenser uitgeschakeld wanneer een van de twee dispensers ongeveer twee minuten lang continu in bedrijf is geweest. In geval van automatische uitschakeling gaat het groene lampje boven de knop branden.De dispenser ontgrendelen:

• Houd de knop drie seconden lang ingedrukt om de dispenser te ontgrendelen. Het groene controlelampje boven de knop gaat uit. Dispenser Lock (Dispenservergrendeling) Met de vergrendeling kan de productie van water of ijs worden stopgezet.De dispenser vergrendelen en ontgrendelen:
• Houd de knop drie seconden lang ingedrukt om de dispenser te vergrendelen. Boven de knop gaat een groen controlelampje branden, wat erop wijst dat de dispenser vergrendeld is.
• Houd de knop drie seconden lang ingedrukt om de dispenser te ontgrendelen. Het groene controlelampje boven de knop gaat uit. Water- en ijsproductie

(hoofdactivator) De functies voor water- en ijsproductie werken afzonderlijk van elkaar.Voor waterproductie:• Druk op de knop • Druk op de wateractivatorVoor ijsproductie:• Druk op de knop voor ijsklontjes.• Druk op de knop voor gebroken ijs. Controlelampje voor status van de filter Het statuslampje van de filter geeft aan wanneer de waterfilter dient te worden vervangen. Een groencontrolelampje wijst erop dat er geen probleem is met de filter. Een rood lampje betekent dat de filtermoet worden vervangen. Zodra het lampje rood is, blijft dit rood totdat de functie teruggesteld wordt.Het controlelampje terugstellen:• Houd de knoppen en tegelijkertijd vier seconden lang ingedrukt. Het groene statuslampje van de filter flikkert driemaal wanneer de functie met succes werd teruggesteld. Functie Light (Lampje) De functie Light (Lampje) heeft twee instellingen: OFF (Uit)en AUTO (Automatisch).Bij de instelling OFF (Uit) werkt de functie alleen als lampje voor de dispenserruimte.Bij de instelling AUTO (Automatisch) kan de SENSOR de sterkte van het omgevingslicht meten en de kracht van het lampje voor de ruimte hieraan aanpassen. Als de sensor een lagere lichtsterkte (‘s nachts, donkere keuken) registreert, gaat het lampje voor de ruimte branden op 50% van de volledige kracht. Als de sensor een hogere lichtsterkte (verlichte keuken,direct zonlicht) registreert, wordt het lampje voor de ruimte niet ingeschakeld.De instelling AUTO (Automatisch) uitschakelen:• Druk op de knop op het regelpaneel. Als het groene controlelampje boven het knoppendisplay uit is, werkt het lampje alleen tijdens water- of ijsproductie.• Druk op de knop om de instelling AUTO (Automatisch) in te schakelen. Als het groene controlelampje boven het knoppendisplay brandt, maakt het lampje voor de dispenserruimte gebruik van de instelling AUTO (Automatisch).N.B.: Het dispenserlampje werkt op volle krachtwaneer de functies voor water of ijs in gebruik zijn.162 Eigenschappen van de dispenser Eigenschappen van de regelknoppen vervolg (elektronische regeling) Temperatuurtoetsen Met deze toetsen wordt de temperatuur van het vriesgedeelte of het koelgedeelte verhoogd of verlaagd.De temperatuur voor verse levensmiddelen instellen:• Gebruik de knoppen naast de knop . Gebruikde knop om de temperatuur van het koelgedeeltete verhogen of de knop om deze te verlagen.• Druk op de knop om de instelling te bevestigen.De temperatuur voor het vriesgedeelte instellen:• Herhaal de bovenstaande procedure met de knoppennaast de knop op het display. Alarm uit Deze toets wordt gebruikt om het waarschuwingslampje enaudio alarm HI TEMP (Hoge temperatuur) en het audio alarmOPEN DOOR (Deur open) uit te schakelen.Het alarm uitschakelen:• Druk op de knop . Vacation Mode (Vakantiemodus) Als deze toets is ingeschakeld, vindt de ontdooicyclus minder vaak plaats. Dit bespaart energie.De koelkast in de Vacation Mode(Vakantiemodus) plaatsen:• Druk op de knop

Display aan/uit De aan/uitschakelaar voor het display regelt de stroom naar het display met lichtgevende diodes.Het display uitschakelen:• Druk op de knop . Het display gaat uit.Het display opnieuw inschakelen:• Druk op de knop . Het display gaat weer aan. Max Freeze (Maximaal vriezen) Deze functie zorgt ervoor dat de temperatuur van hetvriesgedeelte daalt tot de met de regelknop ingesteldeinstelling voor minimale temperatuur van de vriezer.Deze instelling blijft ongeveer 24 uur van kracht.Max Freeze (Maximaal vriezen) inschakelen:• Druk op de knop . Het groene lampje bovende knop geeft de ingeschakelde status aan.Max Freeze (Maximaal vriezen) uitschakelen:• Druk op de knop . Het groene lampje boven deknop gaat uit.N.B.: De instelling voor de temperatuur kan nietworden gewijzigd als de instelling Max Cool(Maximaal koelen) of Max Freeze (Maximaalvriezen) ingeschakeld is. Max Cool (Maximaal koelen) Deze functie zorgt ervoor dat de temperatuur van hetkoelgedeelte daalt tot de met de regelknop ingesteldeinstelling voor minimale temperatuur van de koelkast. Deze instelling blijft ongeveer 10 uur van kracht.Max Cool (Maximaal koelen) inschakelen:• Druk op de knop . Het groene lampje boven deknop geeft de ingeschakelde status aan.Max Cool (Maximaal koelen) uitschakelen:• Druk op de knop . Het groene lampje boven de knopgaat uit.N.B.: De instelling voor de temperatuur kan niet wordengewijzigd als de instelling Max Cool (Maximaal koelen)of Max Freeze (Maximaal vriezen) ingeschakeld is.De Vacation Mode (Vakantiemodus) uitschakelen:• Druk op de knop

en eigen eigen eigen eigen eigenscenscenscensc ensc haha haha

elknoppen elknoppen elknoppen elknoppen elknoppen (elektronische regeling)Sabbath Mode (‘sabbat’-modus)Deze modus dient tot het uitschakelen van de stroom naar de lichtgevende diodes en dedispenserlampjes terwijl de regelknoppen blijven werken. In deze modus zijn er geen visueleof audio alarmen beschikbaar.N.B.: Als de stroom in de Sabbath Mode (‘sabbat’-modus) wordtonderbroken, blijft de regelknop in Sabbath Mode (‘sabbat’-modus)wanneer er opnieuw stroom is.Verborgen vergrendeling voor het bovenste toetsenblokDeze modus heeft tot doel te voorkomen dat met de bovenste set regelknoppen van de dispenserkan worden geknoeid. Hieronder vallen de functies voor Display (aan/uit), Max Freeze (Maximaalvriezen), Max Cool (Maximaal koelen), Vacation mode (Vakantiemodus) en Temperature Set(Temperatuur instellen). Functie ON/OFF (Aan/uit)Met de functie ON/OFF (Aan/uit) wordt dekoeling naar de koel- en vriesgedeeltesuitgeschakeld.Auto Display (Automatisch display)Het AUTO Display (Automatisch display) regelt de verlichting van het display met lichtgevende diodes op basis vanlichtmetingen ontvangen van de SENSOR. Als de SENSOR in de modus AUTO (Automatisch) een lage lichtsterkteaangeeft, is het display dimmer dan tijdens periodes met een sterke verlichting. In de modus ON (Aan) beschikt hetdisplay slechts over één instelling voor verlichting en verandert dit niet afhankelijk van de lichtsterkte.Het krachtniveau van het display instellen:• Druk op zowel de knop als op de knop van het vriesgedeelte en houd deze 3 seconden ingedrukt. De status die momenteel is ingeschakeld, wordt op het display weergegeven met O voor aan en AL voor automatisch.

• Gebruik de knop van het koelgedeelte om door de verschillende statussen van het display heen te lopen.
• Schakel de gekozen instelling in door op de knop te drukken.Inschakelen van Sabbath Mode (‘sabbat’-modus):• Druk tegelijkertijd op de knoppen en en houddeze 3 seconden ingedrukt. Na 3 seconden worden delichtgevende diodes en de dispenserlampjes gedoofd.Dispenserlampjes gaan in deze modus nietbranden tijdens Water- en ijsproductie.Uitschakelen van Sabbath Mode (‘sabbat’-modus):• Druk tegelijkertijd op de knoppen en en houddeze 3 seconden ingedrukt. Na 3 seconden gaan delichtgevende diodes en de dispenserlampjes branden.De verborgen vergrendeling van dedispenser inschakelen:• Druk tegelijkertijd op de knoppen en houd deze 3 seconden ingedrukt.De verborgen vergrendeling van dedispenser uitschakelen:
• Druk tegelijkertijd op de knoppen en en houd deze 3 seconden ingedrukt.De koelkast uitschakelen:• Druk op de knop van het vriesgedeelte totde maximaal toelaatbare temperatuur voor hetvriesgedeelte voorbij gegaan is. De lichtgevendediode geeft op dit punt “-- ---- ---- ---- ---- --” weer.
• Druk op de knop om de selectie te bevestigen. De koelkast opnieuw inschakelen:
• Druk op de knop van het vriesgedeelte.
• Druk op de knop om de selectie te bevestigen.Om elektrische schokken die ernstig lichamelijk letsel ofzelfs de dood tot gevolg kunnen hebben te vermijden, magonderhoud aan of reparatie van de koelkast alleen wordenuitgevoerd als de spanning is uitgeschakeld.Temperature Conversion Mode(Temperatuurconversiemodus)Deze modus is beschikbaar zodat hettemperatuurdisplay kan worden geschakeld tussenFahrenheit en Celsius. ° F ° C De temperatuurweergave wijzigen:• Druk tegelijkertijd op de knop en de knop van het vriesgedeelte en houd deze 3 seconden ingedrukt.De gebruiker kan schakelen tussen de twee selecties doorop dezelfde knoppencombinatie te drukken. WAARSCHUWING

+164 Onderhoudstips WAARSCHUWING

Om elektrische schokken die ernstig lichamelijk letsel of zelfs de dood totgevolg kunnen hebben, te vermijden, moet u de spanning van de koelkastuitschakelen voor het schoonmaken. Na het schoonmaken kunt u de spanningterug inschakelen. OPGELET

Om lichamelijk letsel of materiële schade te voorkomen, moet u hetvolgende doen:• Lees en volg alle gebruiksaanwijzingen van de schoonmaakproducten.• Plaats de emmers, schappen of accessoires niet in de vaatwasmachine.De accessoires kunnen barsten of kromtrekken.• Wees voorzichtig met schappen van gehard glas. Het glas kan plotselingbreken als er krassen of kerven in worden gemaakt of in geval van eenplotselinge temperatuurwisseling.• Bescherm vloeren van zacht vinyl of ander materiaal met karton, tapijtenof ander beschermmateriaal om muren of vloeren te beschadigen.Bij uw fabrikant is een reinigingsmiddelbeschikbaar dat kan worden aangeschaft(onderdeelnr. 31960801). Neem voorde aanschaf contact op met uwlokale distributeur.Welke reinigingsmiddelenworden aanbevolen voormijn roestvrijstalen product?Hoe verwijder ikeen onaangenamegeur uit de koelkast?De koelkast schoonmaken1. Neem al het voedsel uit de koelkast enschakel de stroomtoevoer uit.2. Maak alle oppervlakken binnenin schoon(boven-, onder- en zijkanten) volgens dealgemene aanwijzingen. Let vooral ophoeken, spleten en gleuven. Reinig ookalle laden, schappen en afdichtingen.3. Schakel de stroomtoevoer weer in enplaats al het voedsel opnieuw in dekoelkast. Was en droog alle flessen,containers en potjes af. Bewaarvoedsel in luchtdichte containers omonaangename geuren te voorkomen. Gana 24 uur na of de geur verdwenen is.Voer de volgende stappen uit indien degeuren nog altijd aanwezig zijn.4. Voer stap 1 en 2 uit.5. Plaats de Garden Fresh Crisper-laden opde bovenste schap van het koelgedeelte.Vul de vries- en koelgedeelten en dedeuren ervan met verfrommeld zwart-witkrantenpapier.6. Plaats houtskoolbriketten opwillekeurige wijze in het krantenpapier.7. Sluit de deuren en wacht 24 à 48 uur.8. Verwijder de houtskoolbriketten enhet krantenpapier.9. Herhaal stap 2 en 3.Als de onaangename geur nog altijdaanwezig is, kunt u voor assistentie contactop te nemen met uw lokale distributeur.BELANGRIJK: Schade aan deroestvrijstalen deklaag ten gevolgevan het verkeerde gebruik vanreinigingsmiddelen of het gebruikvan niet-aanbevolen producten wordtdoor geen enkele garantie gedekt.Algemeen1. Maak de oppervlakken schoon met warm water en zuiveringszout. Gebruik eenzachte doek om de oppervlakken te reinigen.2. Spoel de oppervlakken met warm water. Droog met een zachte, schone doek.Lijmen1. Verwijder lijmresten door tandpasta op de lijm te wrijven totdat deze loskomt.2. Spoel het oppervlak met warm water. Droog met een schone, droge doek.Deurafdichtingen1. Houd de afdichtingen altijd schoon. Reinig de deurafdichtingen grondig om dedrie maanden volgens de instructies beschreven in ‘Algemeen’.CondensorspoelenMaak de condensorspoelen om de drie maanden schoon om de prestatiesvan de koelkast maximaal te houden. Stof en pluis kunnen de volgendeproblemen veroorzaken:• verminderde koelprestaties• verhoogd energieverbruik• in extreme gevallen, voortijdige slijtage van de compressor1. Verwijder het rooster onderaan en de kappen van de onderstescharnieren volgens de afbeelding rechts.2. Maak de voorzijde van de condensorspoel schoon met een mondstuk vaneen stofzuiger.3. Plaats het rooster onderaan terug door de klemmen in de gaten te plaatsenen vast te drukken. Klik de kappen van de onderste scharnieren vast overde onderste scharnieren.Glazen schappenVerwijder de schap door de voorzijde op te tillen zodat de haken uit de metalen railloskomen en door de schap vervolgens uit te trekken. Laat de schap opkamertemperatuur komen vooragfgaand aan het schoonmaken.Maak groeven op de volgende wijze schoon:1. Verdun een mild reinigingsmiddel en breng de oplossing in de groeven aanmet een zachte plastic borstel. Laat 5 minuten lang inwerken.2. Sproei warm water in de groeven met een kraansproeier.3. Droog de schap grondig en plaats deze terug door de haken in de metalenrail te plaatsen en de voorzijde naar beneden te drukken.165 WAARSCHUWING

Om elektrische schokken die ernstig lichamelijk letsel of zelfs de dood tot gevolg kunnenhebben te vermijden, moet u de spanning van de koelkast uitschakelen voorafgaand aanhet vervangen van lampen. Als u de spanning niet kunt uitschakelen door de stekkeruit het stopcontact te halen, dient u de stop te verwijderen. Na de vervanging kuntu de spanning opnieuw inschakelen.OPGELET Om lichamelijk letsel of materiële schade te voorkomen, neemt u het volgende in acht:• Laat de lampen afkoelen.• Draag handschoenen wanneer u een lamp vervangt.Deze koelkast is ontworpen als eenvan de zuinigste koelkasten die erbestaat. Verminder uw energieverbruikdoor het volgende in acht te nemen:• Gebruik de koelkast bij normalewoningtemperturen tussen13° en 43° C, weg van warmte-bronnen of rechtstreeks zonlicht.• Stel de regelknoppen van hetkoelgedeelte, het vriesgedeelte ende Chiller Fresh™ niet kouder indan noodzakelijk.• Houd het vriesgedeelte zovol mogelijk.• Houd de deurafdichtingenschoon en plooibaar. Vervangde afdichtingen indien dezeversleten zijn.• Houd de condensorspoelen schoon. Lampen verwijderen en vervangen Onderhoudstips Bovenste koelgedeelte

1. Zoek de openingen waarin u uw vingers kunt plaatsen

aan beide zijden van dit doorzichtige lichtscherm. Steek uw vingers erin en druk op beide zijden van dit scherm. Trek het naar beneden en verwijder het.

2. Verwijder de lampen.

3. Vervang deze door voor huishoudapparaten

bestemde lampen van maximaal 25 W

4. Plaats de bescherming van de lampen terug.

Steek de voorste lipjes van het lichtscherm in de gaten van de voering, juist voor de lamp.

5. Klik de achterkant van de bescherming van de lampen vast.

Onderste koelgedeelte en vriesgedeeltezonder dispenser

1. Druk op de onderste lipjes

(A) van het lichtscherm en trek dat recht naar voren uit.

2. Verwijder de lamp.

3. Vervang de lamp door een voor huishoudapparaten bestemde

4. Steek de bovenste lipjes

(B) van het lichtscherm in de voering van de koelkast en klik het onderste deel vast over de lamp. Vriesgedeelte met dispenser

1. Verwijder de ijsemmer door deze op te tillen en uit

2. Verwijder deze deksel van de

lampen door te drukken op het bovenste lipje (A) en deze deksel uit de voering te trekken.

3. Vervang de lampen door voor huishoudapparaten bestemde

4. Steek het onderste lipje

(B) van het lichtscherm in de voering en klik het bovenste deel vast over de lamp.

5. Plaats de ijsemmer terug door deze naar binnen te schuiven

tot deze hij vastklikt.

Ice ‘N Water-dispenser

1. De lamp bevindt zich in de bovenkant van het frame van de

dispenser. Schroef deze los en verwijder deze.

2. Vervang lampen door lampen van 230/240 volt en van maximaal

12 W. In de Crisper-lade bevinden zich extra lampen omdat deze niet overal lokaal verkrijgbaar zijn. Hoe krijg ik hetmeeste waar voormijn geld?166 GELUIDEN

PROBLEEM MOGELIJKE OORZAAK OPLO SSIN G

De regelknop van het vriesgedeelte (A) klikt wanneer de compressor start of stopt. Normale werking Geklik De ontdooiingstimer (B) klinkt als een elektrische klok en start en stopt de ontdooiingscyclus voortdure nd. Normale werking Luchtstroom of gegons De ventilator van het vriesgedeelte (C) en die van de condensor (D) produceren dit geluid. Normale werking Geklok of kolkend geluid Het koelmiddel van de verdamper (E) en de warmtewisselaar (F) maakt dit geluid wanneer dit circuleert. Normale werking De ijsblokjes van de ijsmachine (sommige modellen) valle n in de ijsemmer (G). Normale werking Gebons De koker van de ijsdispenser (H) wordt gesloten. Normale werking De compressor (I) maakt ee n trille nd geluid terwijl deze draait. Normale werking Getril De koelkast staat niet waterpas. Zie de installatie-instructies voor informatie over het waterpas plaatsen van uw koelkast. Gezoem De waterklep (J) van de ijsmachine (sommige modellen) zoemt ter hoogte van de aansluiting wanneer de ijsmachine met water word t gevuld . Normale werking De ijsmachine (K) staat i n de ‘o n’ (aan)-positie zonder dat het water is aangesloten. Doe dit lawaai ophouden door de arm van de ijsmachine omhoog te plaatsen, in de ‘off’ (uit)-positie. Raadpleeg de paragraaf Automatische ijsmachine in deze hand leiding voor bijkomende informatie. De vijzel (L) (sommige modellen) bromt wanneer deze het ijs roert tijdens de productie. Normale werking De compressor (I) kan tijdens de werking een hoog, schril geluid maken. Normale werking Gebrom Elektromagnetische klep (M ) die het luik van de ijskoker bedient. Normale werking

De huidige koelkasten hebben nieuwe eigenschappen en zijn efficiënter qua energieverbruik. De schuimisolatie is bijzonder energiebesparend en isoleert uitstekend, maar dat soort isolatie absorbeert het geluid niet zo goed, met als gevolg dat sommige geluiden soms ongewoon klinken. U zult er echter snel aan wennen. Lees deze informatie alvorens u de reparatiedienst belt.

WERKING De regelknoppen van het vriesgedeelte staan op ‘on’ (aan) en de lampjes branden, maar de compressor werkt niet. De koelkast staat in de ontdooiingsmodus. Normale werking. Wacht 40 minuten totdat de koelkast opstart. De regelknoppen zijn te laag afgesteld. Zie de paragraaf over het Deli/Crisper-systeem voor het afstellen van de regelknoppen. De regelknoppen van het vriesgedeelte zijn te laag afgesteld. Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen. De temperatuur in het Deli/Crisper-gedeelte is te hoog

De lade bevindt zich in de verkeerde positie. Zie de paragraaf over het Deli/Crisper-systeem voor de juiste positie van de lade. De stekker van de koelkast zit niet in het stopcontact. Steek de stekker in het stopcontact. De regelknop van het vriesgedeelte staat niet op ‘on’ (aan). Zie het hoofdstuk over de regelknoppen in deze handleiding. De zekering is gesprongen of de stroomonderbreker moet worden teruggesteld. Vervang de gesprongen zekeringen. Controleer de stroomonderbreker en stel deze zo nodig terug. De koelkast werkt niet Er is een stroomonderbreking geweest. Neem contact op met uw lokale elektriciteitsbedrijf om de stroomonderbreking te rapporteren. De koelkast werkt nog altijd niet De koelkast werkt slecht. Trek de stekker van de koelkast uit het stopcontact en plaats de voedingsmiddelen in een andere koelkast. Als u geen andere koelkast hebt, plaats dan droog ijs in het vriesgedeelte om het voedsel koel te bewaren. De garantie dekt verlies van voedingsmiddelen niet. Neem contact op met de reparatiedienst als u hulp nodig hebt. De condensorspoelen zijn vuil. Maak de spoelen schoon volgens de instructies in de handleiding. De regelknoppen van het koel- of het vriesgedeelte zijn te hoog ingesteld. Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen. De temperatuur in het vak voor verse levensmiddelen is te laag De Beverage Chiller (sommige modellen) bevindt zich in de verkeerde positie. Zie de paragraaf over de Beverage Chiller met temperatuurregeling voor de juiste positie.167 Voor u de reparatiedienst belt WERKING

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

De koelkast staat niet waterpas plaatsen. Zie de installatie-instructies voor informatie over het waterpassen van uw koelkast. Ga na of de afdichtingen goed zitten. Maak deze zo nodig schoon volgens de reinigingsinstructies in de handleiding. De deur sluit niet juist. Ga na of binnenin de koelkast niets de deur blokkeert en verhindert dat deze goed wordt gesloten (bijv. slecht gesloten laden, ijsemmers, te grote of slecht gestapelde containers of voedingsmiddelen, etc.). De regelknoppen moeten worden afgesteld. Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen in de regelknoppen. De condensorspoelen zijn vuil. Maak de condensorspoelen schoon volgens de reinigingsinstructies van de handleiding. Het luchtrooster achteraan is geblokkeerd bij meer dan 60 cm diepe modellen. Ga na waar de voedingsmiddelen zich in de koelkast bevinden en zorg ervoor dat deze het rooster niet blokkeren. Het achterste luchtrooster bevindt zich achter de laden van de krokanthouder. Open de deur minder lang. Schik het voedsel op een zodanig efficiënte manier dat de deur zo kort mogelijk wordt geopend. De deur is vaak geopend of is lang open gebleven. Laat de binnentemperatuur zich aanpassen voor de tijd die de deur heeft opengestaan. De temperatuur van de voedingsmiddelen lijkt te hoog. Er zijn nog maar kort geleden voedingsmiddelen aan de koelkast toegevoegd. Laat de pas toegevoegde voedingsmiddelen op de temperatuur van het koel- of vriesgedeelte komen. Het vak is vuil of bevat voedsel dat een geur afgeeft. Lees de instructies van de handleiding in verband met het verwijderen van onaangename geure n. De koelkast heeft een geur De luchtfilter (sommige modellen) dient te worden vervangen. Vervang de luchtfilter. Ga na of de afdichting van de deur goed zit. Maak zo nodig de afdichtingen schoon volgens de reinigingsinstructies in de handleiding. Te hoge vochtigheidsgraad. Normaal in geval van een hoge vochtigheidsgraad. Er worden waterdruppels gevormd op de buitenkant van de koelkast De regelknoppen moeten worden afgesteld. Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen. De vochtigheidsgraad is te hoog of de deur is te vaak geopend. Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen. Open de deur minder lang. Schik het voedsel op een zodanig efficiënte manier dat de deur zo kort mogelijk wordt geopend. Er worden waterdruppels gevormd op de binnenkant van de koelkast Ga na of de afdichting van de deur goed zit. Maak zo nodig de afdichtingen schoon volgens de reinigingsinstructies in de handleiding. De koelkast of de ijsmachine maken ongewone of te luide geluiden Normale werking. Lees het gedeelte over geluiden in het hoofdstuk Voor u de reparatiedienst belt in deze handleiding. Door de inhoud van de lade of de plaatsing van het voedsel in het gedeelte rond dit vak kan het zijn dat de lade niet goed kan worden gesloten. Verplaats de voedingsmiddelen en de containers zodat ze niet kunnen verhinderen dat de laden goed sluiten. De lade bevindt zich niet in de juiste positie. Zie het hoofdstuk over het Deli/Crisper-systeem en/of de Crisper-lade van de Crisper-lade voor de juiste plaatsing. De koelkast staat niet waterpas. Zie de installatie-instructies voor informatie over het waterpas plaatsen van de koelkast. Maak de laderails schoon met warm zeepwater. Spoel en droog grondig. De laden van het Deli/Crisper-systeem en/of die van de Crisper-lade kunnen niet naar behoren worden gesloten De laderails zijn vuil of moeten worden schoongemaakt. Breng een dun laagje vaseline aan op de laderails. Open de deur minder lang. Schik het voedsel op een zodanig efficiënte manier dat de deur zo kort mogelijk wordt geopend. De deuren zijn vaak geopend of zijn lang open gebleven. Laat de binnentemperatuur zich aanpassen voor de tijd die de deur heeft opengestaan. De vochtigheid of de temperatuur in de omgeving is hoog. Normale werking. Er zijn nog maar kort geleden voedingsmiddelen aan de koelkast toegevoegd. Laat de recent toegevoegde voedingsmiddelen zich aanpassen aan de temperatuur van het koel- of vriesgedeelte. De koelkast is blootgesteld aan hitte ten gevolge van de omgeving of van apparaten in de buurt. Onderzoek de omgeving van de koelkast. Verplaats deze eventueel om deze efficiënter te doen draaien. De koelkast draait te vaak De condensorspoelen zijn vuil. Maak de condensorspoelen schoon volgens de reinigingsinstructies in de handleiding.168 Voor u de reparatiedienst belt WERKING (vervolg)

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

De regelknoppen moeten worden afgesteld. Zie het hoofdstuk over de regelknoppen in deze handleiding voor het afstellen van de regelknoppen. De koelkast staat niet waterpas. Zie de installatie-instructies voor inform atie over het waterp as plaatsen van de koelkast. Ga na of binnenin de koelkast niets de deur blokkeert en verhindert dat deze goed wordt gesloten (bijv. slecht gesloten laden, ijsemmers, te grote of slecht gestapelde containers of voedingsmiddelen, etc.). De koelkast draait te vaak (vervolg)

De deur sluit niet goed Ga na of de afdichtingen goed zitten. Maak deze zo nodig schoon volgens de reinigingsinstructies in de handleiding.

Het water lijkt troebel Het water bevat lucht of luchtbellen. Dit is normaal wanneer de dispenser voor het eerst wordt gebruikt. De troebelheid verdwijnt geleidelijk. Koolpoeder van waterfiltercassette. De eerste hoeveelheden water die uit de cassette komen, kunnen onschadelijk koolpoeder bevatten dat door de cassette wordt afgegeven. De deeltjes kunnen worden geconsumeerd. De ze verdwijnen geleidelijk. Er zitten deeltjes in het water en/of de ijsblokjes. Door de mineraalconce ntraties in het wate r worden deeltjes gevormd wanneer het water bevriest en smelt. De deeltjes zijn ongevaarlijk en komen in water voor. Deze zijn heel norm aal. De deur van het vriesgedeelte is niet gesloten. Controleer of de deur van het vriesgedeelte gesloten is. Het lampje van de regelknop gaat uit wanneer de deur van het vriesgedeelte openstaat. De stekker van de koelkast zit niet in het stopcontact. Steek de stekker van de koelkast in het stopcontact. De zekering is gesprongen of de stroomonderbreker moet worden teruggesteld. Vervang gesprongen zekeringen. Ga na of er geen stroomonderbrekers zijn uitgeschakeld. Er branden geen lampjes op het regelpaneel van de dispenser (sommige modellen) Er is een stroomonderbreking geweest. Neem contact op met uw lokale elektriciteitsbedrijf om de stroomonderbreking te rapporteren. De deur van het vriesgedeelte is niet gesloten. Controleer of de deur van het vriesgedeelte gesloten is. Het lampje van de regelknop gaat uit wanneer de deur van het vriesgedeelte openstaat. De regelknoppen zijn vergrendeld. Zie de instructies in verband met de regelknoppen van de dispenser. Het waterreservoir wordt gevuld. Bij het eerste gebruik begint de dispenser pas na ongeveer 45 seconden te werken terwijl het ingebouwde waterreservoir wordt gevuld . De ijsmachine of de met een ijsmachine uitgeruste koelkast is nog maar net geïnstalleerd of er is zopas een grote hoeveelheid ijs gebruikt. De ijsproductie begint na 24 uur. Het opnieuw vullen van de ijsmachine duurt ook 24 uur. Wanneer de kussentjes ingedrukt worden, wordt noch water noch ijs geproduceerd (sommige modellen) De waterfilter is verstopt of moet worde n vervangen. Vervang de waterfilter. De ijsmachine is nog maar net geïnstalleerd of er is zopas een grote hoeveelheidijs gebruikt. De ijsproductie begint na 24 uur. Het opnieuw vullen van de ijsmachine duurt ook 24 uur. De waterdruk is te laag. De klep kan beginnen te le kken als de wate rdruk laag is. Voor een goede werking moet de waterdruk 20 à 100 pond per vierkante inch bedragen. Een minimumdruk van 35 pond per vierkante inch wordt aanbevolen voor koelkasten met een waterfilter. De ijsmachine produceert onvoldoende ijs of het ijs is misvormd (sommige modellen) De waterfilter is verstopt of moet worde n vervangen. Vervang de waterfilter. De arm van de ijsmac hine bevindt zich niet in de juiste positie Controleer of de arm van de ijsmachine naar beneden is geric ht. Raadpleeg de paragraaf Automatische ijsmachine in deze handleiding voor bijkomende informatie. De leidingwatertoevoer bereikt de waterklep niet Lees de werkwijze voor wateraansluiting in de installatie-instructies Er zitten kinken in de waterleidingen. Schakel de watertoevoer uit en verwijder de kinken. Als dat niet mogelijk is, moeten de leidingen worden vervangen. De waterdruk is te laag. Voor een goede werking moet de waterdruk 20 à 100 pond per vierkante inch bedragen. Een minimumdruk van 35 pond per vierkante inch wordt aanbevolen voor koelkasten met een waterfilter. Controleer de temperatuur van het vriesgedeelte. Lees het hoofdstuk over de regelknoppen in deze handleiding voor hulp inzake het afstellen van de regelknoppen. De temperatuur van het vriesgedeelte moet tussen -17° C en -18° (0 to 2° F) liggen voor de ijsproductie. De ijsmachine produceert geen ijs (sommige modellen)

De ijsemmer bevindt zich niet op de juiste plek. Zie de paragraaf over de ijsemmer voor de juiste installatie en uitlijning.169 Voor u de reparatiedienst belt

De ijsmachine produceert geen ijs (sommige modellen – vervolg) Verkeerde waterklep. Lees de werkwijze voor wateraansluiting in de installatie- instructies . Zelfborende kleppen en zadelkleppen van 3/16 inch veroorzaken lage waterdruk, waardoor de leiding mettertijd verstopt kan raken. De fabrikant is niet aansprakelijk voor materiële schade door een slechte installatie of wateraansluiting. Gebruik van plastic buizen voor wateraansluiting. De fabrikant raadt het gebruik van koperen leidingen aan voor de installatie. Plastic is minder duurzaam en kan lekkage veroorzaken. De fabrikant is niet aansprakelijk voor materiële schade door een slechte installatie of wateraansluiting. De koelkast verliest water Verkeerde waterklep. Lees de werkwijze voor wateraansluiting in de installatie- instructies . Zelfborende kleppen en zadelkleppen van 3/16 inch veroorzaken lage waterdruk, waardoor de leiding mettertijd verstopt kan raken. De fabrikant is niet aansprakelijk voor materiële schade door een slechte installatie of wateraansluiting. Lage waterdruk. Voor een goede werking moet de waterdruk 20 à 100 pond per vierkante inch bedragen. Een minimumdruk van 35 pond per vierkante inch wordt aanbevolen voor koelkasten met een waterfilter. Er vormt zich ijs in de inlaatleiding naar de ijsmachine Te hoge temperatuur in het vriesgedeelte. Lees het hoofdstuk i.v.m. de regelknoppen in deze handleiding voor hulp inzake het afstellen van de regelknoppen. De temperatuur van het vriesgedeelte moet tussen -18° en -17° C (0 to 2° F) liggen voor de ijsproductie. Lage waterdruk. Voor een goede werking moet de waterdruk 20 à 100 pond per vierkante inch bedragen. Een mini mumdruk van 35 pond per vierkante inch wordt aanbevolen voor koelkasten met een waterfilter. Verkeerde waterklep. Lees de werkwijze voor wateraansluiting in de installatie- instructies . Zelfborende kleppen en zadelkleppen van 3/16 inch veroorzaken lage waterdruk, waardoor de leiding na verloop van tijd verstopt kan raken. De fabrikant is niet aansprakelijk voor materiële schade door een slechte installatie of wateraansluiting. Kinken in waterinlaatleidingen. Schakel de watertoevoer uit en verwijder de kinken. Als dat niet mogelijk is, moeten de leidingen worden vervangen. Het water stroomt trager dan normaal De waterfilter is verstopt en moet worden vervangen. Vervang de waterfilter. De koelkast is kort geleden geïnstalleerd Er is geen water meer in het reservoir. Het duurt ongeveer 12 uren voordat het water in het reservoir afgekoeld is. Het water van de dispenser is niet koud Het water is blijven staan in de waterleidingen buiten het reservoir en is opgewarmd tot kamertemperatuur. Giet dit eerste glas water weg en vul het opnieuw.170 Gegevens over de waterfilter Blad met systeem- en prestatiegegevens Waterfiltercassette voor koelkast – Model OWF-51

• Specificaties Debiet (maximum) p. 0
• ,75 GPM (2,83 L/min.) Nominale levensduur OWF51-NI300 (maximum) p. 300
• gallon/ 1135 liter Nominale levensduur OWF51-WI500 (maximum) p. 500
• gallon/ 1892 liter Maximale bedrijfstemperatuur p. 38
• ° C/100° F Vereiste minimumdruk p. 35
• psi/ 138 kPa Minimale bedrijfstemperatuur p. 1
• ° C (33° F) Maximale bedrijfsdruk psi/ 827 kPa Algemene gebruiksvoorwaarden: Lees dit blad met prestatiegegevens en vergelijk het vermogen van deze koelkast met uw eigenlijke behoeften inzake waterbehandeling. Gebruik dit product NIET op plekken waar het water microbiologisch onveilig is of waar de kwaliteit van het water onbekend is zonder de nodige ontsmetting voor of na het gebruik van het systeem. Een systeem dat gecertificeerd is voor de reductie van cysten, mag worden gebruikt als het water dat eventueel filtreerbare cysten bevat, ontsmet is. Het intrekbare waterfiltersysteem is uitgerust met een OWF-51-reservecassette (raadpleeg uw distributeur om te bestellen). De filtercassette moet tijdig worden vervangen voor de goede werking van dit filtersysteem. Lees het van toepassing zijnde hoofdstuk van deze handleiding voor de algemene werking, het vereiste onderhoud en het oplossen van eventuele problemen. Dit systeem is getest conform de normen ANSI/NSF 42 en 53 voor de reductie van onderstaande stoffen. De concentratie van de aangegeven stoffen die zich in het water bevinden dat het systeem binnenstroomt, is verminderd tot een hoeveelheid die lager is dan of gelijk is aan de toegestane limiet voor het water dat het systeem verlaat, volgens de voorschriften van de normen ANSI/NSF 42 en 53. p. 120

• Getest met een debiet van 0,75 GPM (2,83 L/min.) en een maximumdruk van 120 psi (827 kPa) onder normale labomstandigheden. Werkelijke prestaties kunnen variëren. Getest volgens Health Claim Performance en gecertificeerd door NSF International. ** Grootte van deeltjes – bereik testclassificatie. Gebruikte deeltjes: 0,5 à 1 micron. Stof Concentratie binnenkomend water Afvalwater Gemiddelde reductie (%) Max. afval Min. vereiste reductie inlaat Lood 0,15 mg/L +/- 10% 0,001 mg/L 99,33% 0,001 mg/L 0,010 mg/L 6,5 Lood 0,15 mg/ L +/- 10% 0,002 mg/L 98,66% 0,003 mg/L 0,010 mg/L 8,5 Cyste 50.000/L 1/L 99,99% 3/L >99,95% n.v.t. Troebelheid 11 +/- 1 NTU 0,12 NTU 98,98% 0,18 NTU 0,5 NTU n.v.t. Lindaan 0,002 mg/L +/- 10% 0,00005 mg/L 97,62% 0,00005 mg/L 0,00002 mg/L n.v.t. Atrazine 0,009 mg/L +/- 10% 0,0002 mg/L 97,93% 0,0006 mg/L 0,003 mg/L n.v.t. Chloor 2,0 mg/L +/- 10% 0,09 mg/L 95,26% 0,17 mg/L +/- 75% n.v.t. Deeltjes** Minimaal 10.000 deeltjes/mL 900/mL 99,68% 2.400/mL +/- 85% n.v.t. 2,4-D 0,210 mg/L +/- 10% 45,45 ug/L 84,42% 100 ug/L 0,0017 mg/L n.v.t. Asbest
