KÄYTTÖOHJE RMS 8405 DOMETIC

Absorptiojäkaappi matkailuajoneuvoihin

RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555

RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501

RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500

RMSL 8501 RMSL 8505

Merkitse tiedot tahan:

Malli

Tuotenumero

Sarjanumero

Type C40 / 110

10R-047358

N4

MBA 12/2014

FI

Turvallisuusohjeet

VAROITUS!

Tata laitetta saavat käyttaa yli 8-vuotiaat lapset sekä henkilö, joiden fyysiset, motoriset tai psyykkiset valmiudet ovat rajoitettuja tai joilla ei oletettavasti ole tarvittavaa kokemusta tai tietoa laitteen käytösta, vain siinä tapauksessa, etta lasn on valvova henkilö tai kun heidät on opastetu laitteen turvalliseen käyttoön niin etta käytösta aiheutuvat riskit on ymmärretty. Laite ei ole lasten leikkikalu. Lapset saavat puhdistaa ja tehdä käytäjan huoltoimet vain valvonnan alaisina.

VAARA!

Alä koskaan käytä avotulta kaasua johtavien osien ja putkien/letkujen vuotojen tarkistamiseen!

Palo- tai rajahydysvaara.

VAROITUS!

Laitteen käytäminen kaasulla on kielletty

huoltoasemilla
lautoilla, autojunissa
■asuntovaunun/matkailuauton kuljetustai hinaausatolla kuljettamisen aikana. On olemassa palovaara!

Kytke laite pois pälta.

Kaasun paineenalentimen käyttopainen on ehdottomasti oltava sama kuin jäkaapin typpikilvessä annettu arvo.

Jos arvo vaihtelee, laite voi vioittua ja aiheuttaa vaarallisen tilanteen.

Jäkaappia ei ole tarkoitettu läkkeiden sailytkseen. Noudata läekapkauksent tuoteselosteessa annettuja ohjeita.

Jos ilmassa tuntuu ammoniakin hajua,
huonetilasta on poistuttava valittomasti.
Kytke laite sitä ennen.POIS paälta.

Alä koskaan avaa absorptiokoneistoa! Siinä on korkea paine.

Loukkaantumisvaara!

Kaasu-, palamiskaasujen poisto- ja sah-kolaitteisin liittyvat tyot saa tehdä ainoastaan valtuutettu asentaja. Värin tehyistä toimenpiteista saattaa seurauktena olla huomattavia esine- ja/tai henkilovahinkoja.

VAROITUS!

Suojella lapsia :

Kun otat vanhan jäkaapin pois käytösta, irrota kaikki ovet ja jata hyllyt jäkaappiin. Nain kukaan ei jaa loukkuun kaappiin eikä tukehdu oven lukkiutuessa.

Jäapaloen valmistus:

Käytä ainoastaan juomavettä!

VARO!

Jäkaapin moottori lampenee kayton aikana hyvin kuumaksi. Varo koskettamasta kuumia osia, kun ilmanvaiahtosaleiköt on irrotetu.

Jos liitantäjohto vioittuu, sen saa turvalli suussyistä vaihtaa vain Dometicin huoltopalvelu tai vastaavat asennusoikeudet omava henkilo.

Sulje ja lukitse jäkaapin ovi aina ennen ajoon lahtöä!

VARO!

Paristojen vaihto :

Ota tyhjat paristot ulos lokerosta.
Vaihda aina kaikki paristot uusiin.
Erityippisiä paristoja ei saa yhdistellä.
Ota huomioon napaisuudet!
Paristoja, joita ei voi ladata, ei saa liittä akkuvaraaajaan.
Jos kyseessä on ladattava akkuparistosarja, ota akkuparistot ensin pois lokerosta.
Varo, etteivat lokeronsisäiset koskettimet joudu oikosulkuin!
Jos jäkaappi ei ole käytössä pitempa-an aikaan, myös silloin paristot on hyvä ottaa pois lokerosta.

Verkkovirtakaytto (230V~):

Valitse tämä vaihtohto vain, kun verkkovirran jannite vastaa malkyltissä ilmoitettau arvoa.

Jos jannite poikkeaa kyltissä ilmoitetusta arvosta, laite voi vaurioitua!

Sulatus:

Jäkerrosta ei koskaan saa irrottaa vaki-sin, eikä sulatusta saa yrittä nopeuttaa minkään lammönlähteen avulla!

Auton pesu:

Autoa pestäessä on varottava ilmanvaiahtosaleikköjä: niitta ei saa pestä korkeapainepesurilla.

Sisallysluettelo

1.0 Yleistietoa 6

1.1 Johdanto 6
1.2 Kayttohjetta koskevia ohjeita 6
1.3 Tekijänoikeussuoja 6
1.4 Käytetyjen symboleiden merkitys 6
1.5 Takuu 7
1.6 Vasturajoitus 7
1.7 Asiakaspalvelu 7
1.8 Varaosat 7
1.9 Ymparistonsuojeluun littyviia ohjeita 8
1.9.1 Kierratys 8
1.9.2 Energiansaastohjeita 8
1.10 Vaatimustenmukaisuusvakuutus 8

2.0 Turvallisuusohjeet 9

2.1 Maaraystenmukainen kayttö 9
2.2 Kayttajan vastuu 9
2.3 Kun poistat laitteen kaytostä, muista lasten turvallisuus 9
2.4 Jäkaappiin kohdistuvat toimenpiteet ja tarkastukset 9
2.5 Tietoa kylmäaineesta 10
2.6 Laitteet, joissa elektroniikkaohjaus (MES/AES) 10
2.7 Jäkaapin käytto kaasulla 10
2.8 Ruokien sailytysta koskevat turvallisuusohjeet 11

3.0 Mallin kuvaus 12

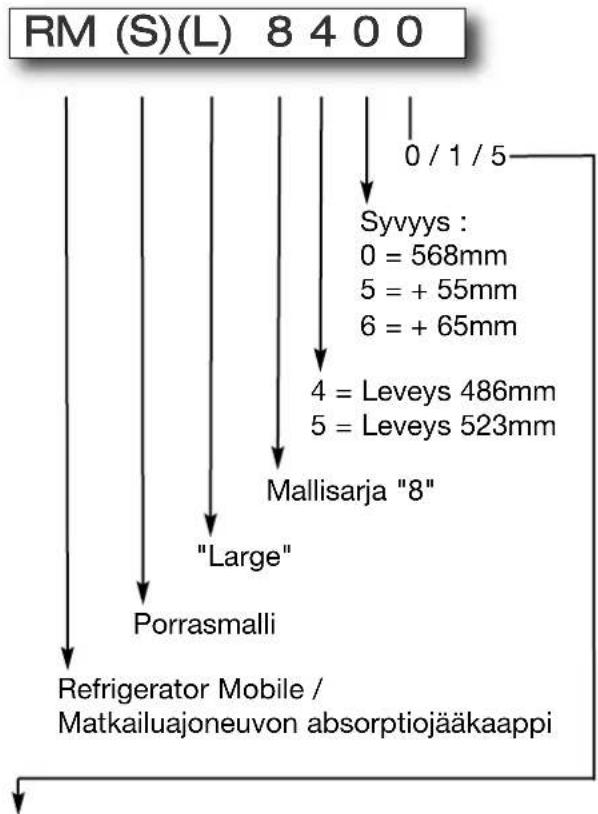

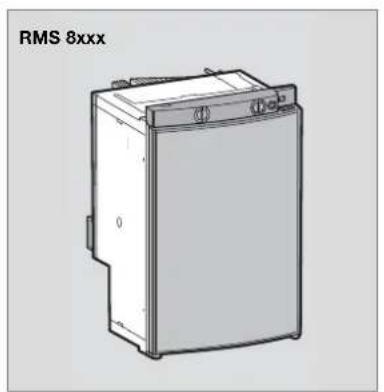

3.1 Tuotemalli 12

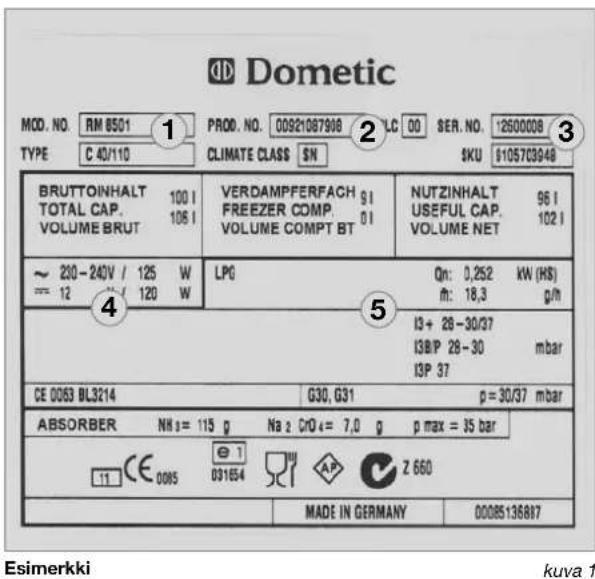

3.2 Jäkaapin typpikilpi 12

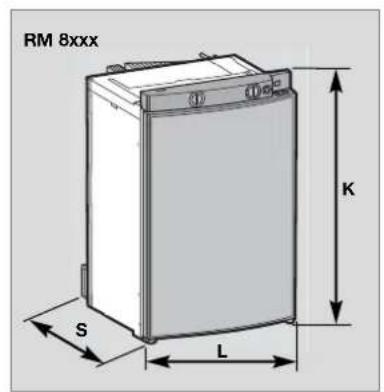

3.3 Tekniset tiedot 13
3.4 Jäkaapin kuvaus 14

4.0 Jaakaapin kaytto 15

4.1 Puhdistus 15
4.2 Huolto 15
4.3 Sahkokaytt 15
4.4 Kaasukayttto (nestekaasu) 16
4.5 Käytöpaneelin kuvaus 16
4.6 Malli RM 8xx0 17
4.6.1 Sähköktö 17
4.6.2 Kaasukayttö 17
4.6.3 Jaakaapin lampotilan saatoo 17
4.7 Malli RM 8xx1 19
4.7.1 Sähköktö 19
4.7.2 Kaasukaytö 19
4.7.3 Jaakaapin lampotilan saatoo 19
4.8 Malli RM 8xx5 19
4.8.1 Kaskayttö 19
4.8.2 Automaattikayttö 20
4.8.3 Jaakaapin lamptilan saatoo 20
4.8.4 Tankkaustauko -jäkaappi Automatiikka-tilassa 20
4.8.5 Lisatoiminnot (MES ja AES) 20

4.9 Riippumaton kaasukaytto, optiona paristolokero 21
4.9.1 Paristojen vaihto 21
4.10 Ovilukitus 22
4.10.1 Oven lukitussalvan lukitseminen ja vapauttaminen ajoneuvon pysakkinnin aikana 22
4.11 Valaistus 22
4.12 Hyllyjen paikan vaihto 22
4.13 Irrotettava pakastelokero 23
4.14 Sytytinpariston vaihto 23
4.15 Käytö alhaisissaulkolampötiloissa 23
4.16 Ruokien sailytys ja jäapalojen valmistus 24
4.16.1 Ruokien sailytys jäkaappiosassa 24
4.16.2 Ruokien sailytys pakastelokerossa 24
4.16.3 Jäkaappilokerot 24
4.16.4 Jaapaloen valmistus 25
4.17 Käytösta poisto 25
4.18 Sulatus 25
4.19 Ovipaneelin vaihto 26
4.20 Vianetsintä 27
4.21 Viannayttoon ja viankorjaukseen liittyviä ohjeita 28
4.21.1 Tilanaytot 28

Dometic

Dometic GmbH

Olet tehnyt erinomaisen valinnan ostaessasi Domatic absorptiojäkaapin. Olemme varmoja, etta tulet olemaan tytyväinen uuteen jäkaappiisi. Aanettömasti toimiva jäkaappi on valmistetu korkeiden laatustandardien mukaisesti, ja käyttaa saasteliästi luonnonvaroja ja energiaa koko jäkaapin käytöän mukaanlukien valmistuksen, käytön ja kaapin havittämisen.

1.2 Käytöohjetta koskevia ohjeita

Lue käyttoohje huolellisesti, ennen kuin otat jaakaapin käyttoön.

Käyttoohjeessa on tärkeitä jäkaapin oikeaan käytöön liittyvä ohjeita. Huomioi varsinkin turvallisuusohjeet. Toiminta- ja muiden ojheid noudattaminen on tärkeä jäkaapin turvallisen käytön kannalta ja jotta valtyt itsellesi ja jäkaapille aiheutuvilta vahingoilta. Varmista, etta olet ymmärntyt lukemasi, ennen kuin ryhdyt mihinkään toimenpiteisiin.

Säilytä käyttoohje huolellisesti jaakaapin laheisyydessa, niin etta voit katsoa siitta tarvittaessa heti nuvoa.

1.3 Tekijänoikeussuoja

Käyttohjeen tiedot, tekstit ja kuvat ovat tekijänoikeudellisesti suojattuja ja teollisten suojaoikeuksien alaisia.

Käyttoohjeen mitään osaa ei saa tuottaa uudelleen, kopioida tai käyttaa muuhun tarkoitukseen ilman Domatic GmbH:n, Siegen, antamaa kirjallista suostumusta.

1.4 Käytettyjen symboleiden merkitys

Varoitukset

Varoitukset on merkitty symboleilla.
Täydentävä teksti ilmoittaa vaaran asteen.

Noudata varoituksia erittain tarkasti. Nain suojaat itseasi, muita henkilooita ja laitetta vahingoilta.

VAARAI!

VAARA viittaa valittomaan vaaratilanteeseen, joka saattaa johtaa kuolemaan tai yakavaan loukkaantumiseen,Jos annettuja ohjeita ei noudateta.

VAROITUS!

VAROITUS viittaa mahdolliseen vaaratilantee seen, joka saattaa johtaa kuolemaan tai vakvaan loukkaantumiseen, jos annettuja ohjeita ei noudateta.

VARO!

VARO viittaa mahdolliseen vaaratilanteeseen, joka saattaa johtaa lieviin tai vakavampiin loukkaantumisiin,Jos annettuja ohjeita ei noudateta.

VARO!

VARO ilman turvasymbolia viittaa mahdolliseen vaaratilanteeseen, joka saattaa johtaa laitevaurioihin, sos annettuja ohjeita ei noudateta.

Ohjeita

OHJEITA viittaa taydentaviin ja hyödyllisiin jäkaapin käyttoön liittyviin ohjeisiin.

Ympäristönsuojelu

YMPÄRISTÖNSUOJELU viittaa hyödyllisiin energiansäästöön ja laitteen kierrätykseen liittyviin ohjeisiiin.

1.5 Takuu

Takuukäytäntö on EU-direktiivin 44/1999/EC mukainen ja noudattaa käytömaan yleisiä ehtoja. Takuutapaukssaa pyydämme käantymän jalleenmyyjan puolen.

Takuu ei kata asiattoman kayton aiheuttamia vaurioita. Jos laitteeseen tehdäan muutoksia tai kaytetaa muita kuin alkuperaisiä

Domatica varaosia sekā laiminlyötaessä asennus- ja käyttoohjeet, takuu raukeaa eikä valmistaja ota talloin vastuuta vioista.

1.6 Vasturajoitus

Kaikki käytöohjeen tiedot ja ohjeet on laadittu voimassa olevat standardit ja märäykset sekä tekniikan taso huomioiden. Domatic pidättä oikeudet tuotemuutoksiin milloin nahansa, kun niiden tarkoituksena on tuotteen ja turvallisuuden parantaminen.

Domatic ei vastaa vahingoista seuraavissa tapauksissa :

Käytöohjeen laiminlyonti
Maäräystenvastainen käytto
■Muiden kuin alkuperäisten varaosien käytäminen
Laitteeseen tehdyt asiattomat muutokset ja toimenpiteet

1.7 Asiakaspalvelu

Saat tietäa valtuutetut huoltolikkeet soittamalla puhelinnumeroon, joka on annettu jaakaapin mukana tulevassa EuroService Network - vihkossa. Sinua lahimmän huoltolikkeen lyydat myos internet-osoitteesta www.dometic.com.

Kun otat yhteyttä asiakaspalveluun tai huolto-liikkeeseen, ilmoita malli, tuotenumbero, sarjanumero ja tarvittaessa MLC-koodi. Namä tiedot loytyvat jaakaapin sisallä olevasta typpikilvestä. Tiedot Kannattaa merkitä muistiin niille tarkoitetuille riveille tämän ohjekirjan etusivulla.

1.8 Varaosat

Voit tilata varaosia valtuutettujen huoltolikkeiden kautta.

Kun tilaat varaosia huoltolikkeestä, ilmoita aina malli ja tuotenumero! Nämä tiedot lóytyvät jäkaapin sisällä olevasta tyyppikilvestä.

1.9 Ympäristönsuojeluun liittyvä ohjeita

Jäähdytskoneistossa käytetään kylmäineen a ammoniaikkia (vedyn ja typen yhdistettä). Otsonikerrokselle vaaratonta syklopentaania käytetään ponneaineena PU vaahtoeristeen valmistuksessa.

1.9.1 Kierratys

Jotta kierratettavat pakkausmaterialiait varmasti paatyvat uusiokayttoon, ne tulee toimittaa asianmukaisin keräyspisteisiin. Laite tulee viedä asianmukaiseen keräyspisteeseen, josta kierratettavat osat toimitetaan uudelleen kaytettväksi ja loput havitetään jatehuoltomääräysten mukaisesti. Kaikkien absorptiojäkaappien kylmaaineen ymparistöystävällisen havittämisen varmistamiseksi on kaytettvä tarkoitukseen sopivaa jatehuoltolaitosta.

Paristoja ei saa heittt a kotitalousjatteisiin.
Vie kaytetyt paristot kaupan keraillyaatikkoontai jatehuollon kerailypisteeseen.

1.9.2 Energiansäastöhjeita

■Ulkolampotilan ollessa keskimaärin 25^ riittaa, kun jaakaappia kaytetaan termostatin keskiasennolla.
■ Mikäli mahdollista, laita tuotteet kaappiin jo esijäähdytetyinä ja pakattuina.
Jaakaappia ei saa pystytta paikkaan, missa se on auringonpaisteessa tai jonkin muun lampolähteen (esim. lammityksen) valittomassa laheisyydessa.
On katsottava, etta ilma paasee kiertamaan steettä jaahdytskoneiston kohdalta.
Aseta hyllyritilat jäkaappiin tasaisin valein.
Kaappia ei saa ylitayttä, jotta ilma pääsee kiertämään sen sisällä esteettä.

Höyristimeen (jaahdytysripoihin) on jatettävi riittäv etaisyys (n. 10 mm).
Saat energiaa sulattamalla jäkaapin saannollisesti (katso. Sulatus).
■Kun otat ruokia jäkaapista, alä pidä ovea turhan kauan auki.
Kytke jaakaappi paalle noin 12 tuntia ennensen tayttamista.

1.10 Vaatimustemmukaisuusvakuutus

Dometic GROUP

Pavitetyn vaatimustenmukaisuusvakuutuksen voi tilata suoraan valmistajalta Domatic GmbH, Siegen.

2.0 Turvallisuusohjeet

2.1 Määräystenmukainen käytto

Jäkaappi on tarkoitettu asennettavaksi vapaa-ajan ajoneuvoihin, kuten matkailuautoihin ja -vaunuihin. Laite on saanut tahan kayttotarkoitukseen typpiyväksynnä ja se on EU-kaasulaitedirektiivin mukainen.

Käytä jaakaappia ainoastaan elintarvikkeiden jähdyttämseen ja sailyttämseen.

VAROITUS!

Jäkaappia ei ole tarkoitetu lækkeiden sailytkseen.

Noudata läkepakkauksen tuoteselosteessa annettuja ohjeita.

2.2 Kayttäjan vastuu

Kaikkien, jotka käytävät jaäkaappia, tulee perehtya sen turvalliseen käytöön ja tutustua käytöohjeeseen.

Tata laitetta saavat käyttaa yli 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, motoriset tai psyykkiset valmiudet ovat rajoitettuja tai joilla ei oletettavasti ole tarvittavaa kokemusta tai tietao laitetteen käytosta, vain siinä tapauksessa, etta lasnä on valvova henkilö tai kun heidat on opastetu laitteen turvalliseen käyttoön niin etta käytosta aiheutuvat riskit on ymmärrette. Laite ei ole lasten leikkikalu. Lapset saavat puhdistaa ja tehdä käytäjan huoltotoimet vain valvonnan alaisina. [EN60335-2-24, 7.12]

2.3 Kun poistat laitteen käytösta, muista lasten turvallisuus

VAROITUS!

Kun otat vanhan jäkaapin pois käytösta, irrota kaikkovet ja jata hyllyt jäkaappiin. Nän kukaan ei jäa loukkuun kaappiin eikä tukehdu oven lukkiutuessa.

2.4 Jäkaappiin kohdistuvat toimnpiteet ja tarkastukset

VAROITUS!

Kaasu-, palamiskaasujen poisto- ja sah-kolaitteisiin liittyvat tyot saa tehdä ainoastaan valtuutettu asentaja. Värin tehdyistä toimenpiteista saattaa seurauktena olla huomattavia esine- ja/tai henkilövahinkoja.

VAARAI!

Alä koskaan käytä avotulta kaasua johtavien osien ja putkien/letkujen vuotojen tarkistamiseen!

Palo- tai rajahydysvaara.

VAROITUS!

Alä koskaan avaa absorptiokoneistoa! Siinä on korkea paine.

Loukkaantumisvaara!

2.5 Tietoa kylmäineesta

Kylmaineena kaytetaan ammoniakkia.

Tata yhdistettä käytetäan myös talouspuhdistusaineissa (1 litra ammoniumkloridipuhdistusainetta sisältaa jopa 200 g ammoniakkia -noin kaksi kertaa niin paljon kuin on käytettyäkaapissa). Natriumkromaatia käytetään korroosiota ehkäisevänä aineena (1,8 painopresenttlaiuottimesta).

Jos tunnet ammoniakin hijua :

VAROITUS!

Kytke laite pois paëltä.
Avaa kaikki ovet ja ikkunat niin, etta tilatuulettuu perusteellisesti.
Poistu sitten huonetilasta.
Ota yhteyttä valtuutettuun Dometi-asiakaspalvelupisteeseen.

2.6 Laitteet, joissa elektroniikkaohjaus (MES/AES)

Henkiloautoissa on kaytossa yha useammin nk. akkujen hallintajarjestelmä, joka huolehtii jatkuvasta jannitteensyotostä, kun autoon on kytketty asuntovaunu.

Kun yhdistelma pysakoidaan ja moottori on sammutettu, akkujen hallintajarjestelmka katkaisee viimeistaan 30 minuutin kuluttua automaattisesti jannitteensyoton asuntovaunun sahkojarjestelmaan (estaaakun tyhjentymisen). Siinapauksessa myos elektroniikkaohjauksella varustetuista jäikaapeista (MES/AES) katkeaa virta.

Tarkasta, onko ajoneuvossa tällainen akkujen hallintajärestelmä.

MES/AES-mallien jäkaapit vaativat jatkuvan jannitteensyöton (12 V).

2.7 Jäkaapin käytö kaasulla

Kaasun paineenalentimen käyttopainen on ehdottomasti oltava sama kuin jaakaapin typpikilvessä annettu arvo. Vertaa typpikilvessä annettua käyttopainetta nestekaasupullon paineensaatimen tietoihin.

Kaikki Domatic jäkaapit on varustetu 30
mbar liitäntäpaineelle.

VAROITUS!

Laitteen käytäminen kaasulla on kielletty

huoltoasemilla
Iautoilla, autojunissa
asuntovaunun/matkailuauton kuljetustai hinaausautolla kuljettamisen aikana .

On olemassa palovaara!

Kytke laite pois pälä.

Jos turret kaasun hijua :

Avaa kaikki ikkunat ja poistu tilasta.
Sähkölaitteita ei saa käynnistä, samoin on välttäv avotulta.
Sulje kaasupullon hana ja avaa se vasta sitten, kun vika on korjattu.
■ Kysy neuvoa valtuutetulta asentajalta.

*valtuutetu asentaja

Valtuutetulla asentajalla tarkoitetaan asianmukaiset
asennusoikeudet omaavaa henkilöä, joka koulutuk-sensa ja tietrojensa perusteella pystyy tekemään korjaustyöt asianmukaisesti.

2.8 Ruokien säilytystä koskevat turvallisuusohjeet

Säilytys kylmälaitteissa ei paranna elintar-vikkeiden当场, vaan mahdollistaa kork-eintaan niiden laadun sälymisen tietyn ajän kylmasäilytyksen aikana.

Ota huomioon seuraavat seikat sailytettä essä elintarvikkeita jäkaapissa, joka on asennetu ajoneuvoon :

llmastollisten olosuheiden muutos, kuten lamptilamuutokset
■ Korkea sisälampötila pysäköitäessä suljettu ajoneuvo niin, etta se on alteiina suoralle auringonpaisteelle (mahdollinen lampötila jopa 50^ )
Jäkaappi asennettu ikkunan taakse ja suora auringonpaiste
Jäkaappi asennettu ikkunan taakse ja suora auringonpaiste

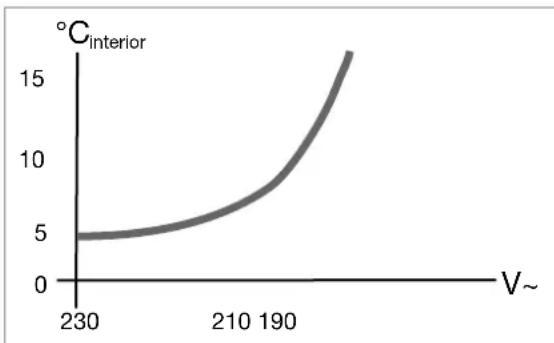

Jäkaapin käytö ajon aikana, kun käytö energiana on 12V-DC
Käytöjannitte vaihtelut käytöpaikalla, jännitelähde 230 V~.

Kaavio

Tallaisissa olosuheissa ei jäkaappisäilytkösellä voida taata riittävan alhaista lampötilaa helposti pilaantuvien elintarvikkeiden säilytkseen.

Helposti pilaantuvia elintarvikkeita ovat kaikki tuotteet, joilla on viimeinen kayttöpävä -merkinta ja joiden sailytyslämpötilaksi on ilmoitettu vähintään +4^ tai alhaisempi, etenkin liha, siipikarjanliha, kala, makkara, valmisruoat.

Ruokien sailytys :

Pakkaa raa'at ja kypsennetyt ruoat erilleen toisistaan (esim. sailytysrasioihin, alumiinfolioon tms.).
■Poista ylimaaäräinen myyntipakkaus vain, kun kaikki tarvittavat tiedot kuten esim. vi-meinen käyttopäiv on merkitty myös sisapakkaukseen.
Noudata pakkauksiin merkittyä ohjeita ja viimeinen käyttopäivä -merkintää.
Alä sailytä jäähdytetyjä ruokia lian kauan jaakaapin ulkopuolella.
Sijoita etualalle elintarvikkeet, joiden viimeinen kayttöpaivä menee umpeen ensimmäisenä.
Pakkaa tāhteksi jaänyt ruoka uudelleen ja käytä se mahdollisimman pian.
■Pese kädet ennen elintarvikkeisiin koskettamista ja sen jäldeen.
■ Puhdista jäkaappi sisälta saannöllisin valein.

Noudata kayttoohjeen kappalessa Puhdistus annettuja ohjeita.

i

Ymparistoolosuhte vaikuttavat jaahydtyskoneiston tehoon. Kun ulkolampotila on valilla +15^ ja +25^, valitse keskiasento (vrt. Jaakaapin lampotilan saa). Koneisto toimii optimaisella tehoalueella.

Domatic jäkaapit toimivat absorptioperiaatteella. Fysikaalisista seikoista johtuen absorptiojärestelmä reagoi hitaasti termostaatin saatimen muutoksiin, ovenavaamisesta johtuvaan kylmühukkaan tai lampötilamuutoksiin sijoitettaessa ruokia jäkaappiin. Laitteet taytavat ilmastoluokan SN tehovaatimukset standardin EN/ISO 7371 mukaan ympäristön lampötilan ollessa valillä +10°C ja +32°C.

Asenna talvikausisuojukset paikalleen, mikali havaitset, etta jäahdytysteho laskee kylmissä ulkolampötiloissa (katso Käytto alhaisissa ulkolampötiloissa). Ulkolampötilan ollessa yli +32^ pidemman aikaa Kannattaa asentaa Domatic lisatuuletin (tuotenro 241 2985 - 01).

3.0 Mallin kuvaus

3.1 Tuotemalli

Esimerkki:

0 manuaalinen energianvalinta ^+ manuaalinen sytytys (paristosytytin)

1 manuaalinen energianvalinta, automaattinen sytytys (MES)
5 automaattinen ja manuaalinen energianvalinta,autom.sytytys (AES)

3.2 Jäkaapin typpikilpi

Jäkaapin tyyppikilpi on sijoitetu jäkaapin sisäpuolle. Se sisältaa tärkeitä tietoja jäkaapista. Voit katsoa siitta tuotemallin, tuotenumeron ja sarjanumeron. Tarvitset naita tietoja, aina kun otat yhteyttä asiakaspalveluun tai tilaat varaosia.

1 Malli
Tuotenumero
3 Sarjanumero
4 Sahkoliitantatiedot
5 Kaasunpaine

3.3 Tekniset tiedot

kuva 3kuva 2

kuva 4

Tekniset tiedot / Laitteet, kaareva ovi

Malli Mita Bruttohilavuus		akast. kanssa Verkkö/akku sähkö/kaasu poinpapast. poistettu pakast. / 24h		Liitäntäteho	Energiankulutus * Netto-Kaas
					Piezo automat.
RMS 8400	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg	●
RMS 8401	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RMS 8405	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RM 8400	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg	●
RM 8401	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RM 8405	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RMS 8460	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	●
RMS 8461	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8465	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8500	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	●
RMS 8501	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8505	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8550	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	●
RMS 8551	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8555	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RM 8500	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	●
RM 8501	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8505	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8550	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	●
RM 8551	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8555	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RML 8550	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg	●
RML 8551	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RML 8555	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RMSL 8500	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg	●
RMSL 8501	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg
RMSL 8505	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg

Oikeudeteknisin muutoksinpidatetaa.

*Keskimääräinen kulutus mitattu ISO-standardin mukaisesti 25°C ulkolampötilassa.

Tekniset tiedot / Laitteet, tasainen ovi

Malli Mita Bruttobilavuus		K x L x S (mm)	pakst. kanssa Verkko/akku sähkö/kaasu poino		Energiankulutus * Netto-Kaasunsytytys
		Syvyys sis. oven	pakst. poistetti	pakst. / 24h	Piezo automat.
RMS 8500	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	●
RMS 8501	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg		●
RMS 8505	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg		●
RMS 8550	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	●
RMS 8551	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg		●
RMS 8555	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg		●
RM 8500	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	●
RM 8501	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg		●
RM 8505	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg		●
RM 8550	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	●
RM 8551	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg		●
RM 8555	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg		●

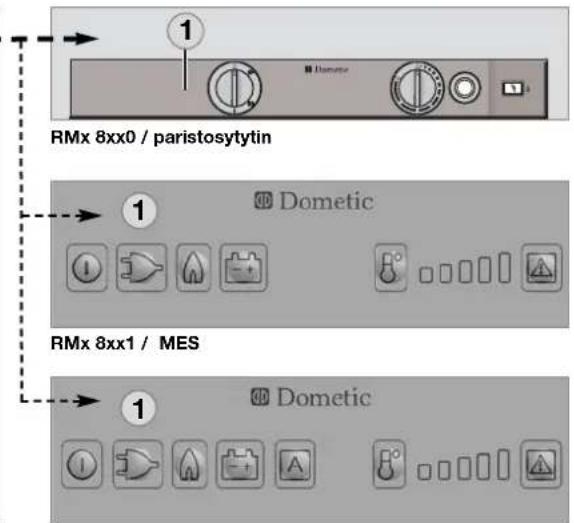

3.4 Jäkaapin kuvaus

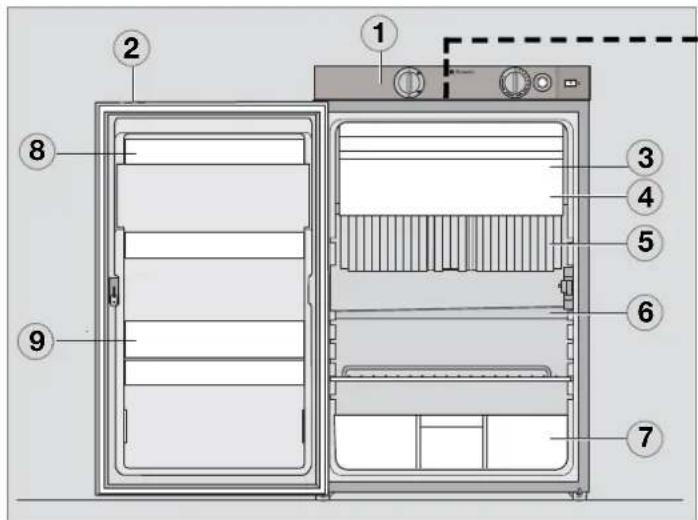

kuva 5

RMx 8xx5 / AES

1 Käytöpaneeli
2 Ovilukituksen painike
3 Pakastelokero (irrotettava)
4 Erillinen lankahylly (lisavaruste, sopii kaappiin kun pakastelokero on poistetu)
5 Jaakaappiosan hórystin
6 Sulamisveden poistokouru
Vihanneslaatikko
8 Kannellinen ylahyly, jossa tilaa kananmunatelineelle (lisavaruste)
9 Alahyly, jossa pullonpidike

4.0 Jäkaapin käytto

Jäkaappia voidaan käyttaa kolmella energia muodolla:

Verkkovirta (230V)
Akkuvirta (12V)
■ Kaasu (nestekaasu propaani/butaani)

Haluttu käyttoenergia valitaan energian valintakytmellä (paristokäyttoinen piezomalli) tai energian painikkeella (MES, AES).

Laitteissa, joissa on automaattinen energianvalinta (AES), on lisaksi toiminto "Automatic mode". AES-elektroniikka valitsee energiaamuodon automaattisesti tärkeysjärjestyksessä.

i

Laitteen ensimmäisen käytökerran yhteyddessaaattaa esiintyapaa hajua, joka kuitenkin hviäa muutaman tunnin kuluessa. Tuuleta laitteen sijoituspaikka hyvin.
■ Pysakoi ajoneuvo tasaiselle paikalle, var-sinkin ennen käyttoönottoa ja täytämistä ennen matkaan lahtöä.
Jaakaappi toimii aenettomasti.
Jaakaappi saavuttaa toimintalampotilansama mutaman tunnin kuluttua, pakaste-lokeron tulee olla kylma noin tunnin kuluttua.

4.1 Puhdistus

Ennen kuin otat jäkaapin käytöön, puhdista se sisä- ja ulkopuolelta ja toista puhdistus saannollisesti.

Käytä pehmeää liinaa ja haaleaa vetta, jossa on mietoa pesuainetta.

Huuhtele jaakaappi lopuksi puhtaalla vedellä ja kuivaa huolellisesti.

Puhdista karsta sulaveden poistokourusta.

Alä kayta saippuaa tai voimakkaita, hankaavia tai soodapohjaisia puhdistusaineita materiaalimuutosten estämiseksi. Varo, ettei ovitiiviste joudu kosketuksiin oljyn tai rasvan kanssa.

4.2 Huolto

Sovellettavien märäysten mukaan kaasulaitteet ja niihin liittyvä palokaasujen poistojarjestelmä on tarkistettava, ennen kuin niitä käytetaän ensimmäisten kerran ja sen jälkeen kahden vuoden valein valtuutetun kaasusennusliikkeen toimesta eurooppalaisen standardin EN1949 mukaisesti. Tarkastukstesta on annettava kirjallinen todistus. Käytäja on vastuussa tamän tarkastuksen järjestämisestä.
Kaasupoltin on puhdistettava tarvittaessa, vahintaan kuitenkin kerran vuodessa. Kaytettaaessa autokaasua (sailio tai tayttopullot) huoltovali lyhenee ja houltopitaa suorittaa puoli-tai neljannesvuositain. Sailyta jaakaapille suoritetuista huolloista saadut todistukset huolellisesti.
■Kaasu- ja sähkölaitteisiin liittyvat työtsaatehdä ainoastaan valtuutettu asenta-ja.

On suositeltavaa antaa valtuutetun huoltoliikkeen hoitaa namä työt.

Suosittelemme huoltoa, kun ajoneuvo on ollut pitempaan kayttamatt. Ota yhteytt valtuuttuu houltoliikkeeseen.

4.3 Sahköktto

Käytö ajoneuvon akkuvirralla (12 V-)

VARO!

Ajoneuvon akun tyhjentymisen välttämiseksi tulisi 12 voltin toiminta valita vain silloin, kun moottorin on käynnissä.

Verkkovirtakaytto (230V~)

VARO!

Valitse täm vaihtohto vain, kun verkkovirran jannite vastaa Mallikyltissä ilmoitet-tua arvoa.

Jos jannite poikkeaa kyltissä ilmoitetusta arvosta, laite voi vaurioitua!

4.4 Kaasukaytto (nestekaasu)

Jäkaappia saa käyttaa vain nestekaasulla (propaani, butaani) (maakaasun, kaupunkikaasun käytto on kelletty).
Käytettäessä autokaasua on huomioitava, etta kaasun palamistavan johdosta poltin tulee puhdistaa useammin (suositus: 2 - 3 kertaa vuodessa).
Kaasukaytto on sallittu Euroopassa ajon aikana,Jos ajoneuvon kaasuasennus on varustetu letkurikkosuojalla. Kayttomaan lakisaateisi maarayksi on noudatettava.
Noin yli 1000 m korkeudessa merenpinna sta (NN) saattaa fysikaalisista seikoista johtuen esiintyä Häiriöitä kaasua sytytettäessä (Kyseessä ei ole vikal).
Kun kaasua kaytetaan ensimmäista kertaa ja kun kaasupullo on vaihdettu, kaasuputkissa saattaa olla ilmaa. Kaasuputkista poistetaan ilma kaynnistamalla hetkeksi jäkaappi ja tarvittaessa jokin muu kaasulla toimiva laite (esim. keitin). Kaasu syttyy ilman viivettä.
Kaikki jäkaapit, joissa on manuaalinen sytytys, on varustettu liekinvarmistimella, joka katkaisee kaasuntulon automaattisesti noin 30 sekunnin kuluttua liekin sammuni-sesta.

VAROITUS!

Kaasukaytö on aina kielletty huoltoase-milla!

Ennen kuin otat kaasutilassa toimivan jäkaapin käyttoön :

Avaa kaasupullon venttiili.
Avaa jäkaapin kaasunsyöton sulkuventailli.

4.5 Kaytöpaneelin kuvaus

HUOM!

Noudata aina OMAAN laitemalliin patevää selostetta.

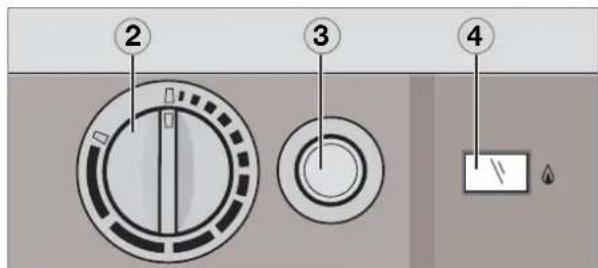

Manuaalinen energiavalinta / manuaalinen sytytys paristopiezo (RM 8xx0) :

1=virtakytkin/energien valintakytkin
2 lampotilasaadin
3- alkuparistokaytt. sytytin (kaasu)
4 liekinilmaisin (galvanometri)

kuva 6
kuva 7

Manuaalinen energiavalinta / automaattinen sytytys MES (RM 8xx1):

kuva 8

1 = ON-/OFF-painike
2 = energian valintapainike 230V~
3 = energian valintapainike, KAASU
4 = energian valintapainike 12V-
6 = lampötilan valintapainike
7 = lampotilan naytto
8 = häiriö-LED / KAASUHÄIRÖ-nollauspainike

Päälkytkentä / poiskytkentä

Päällekytkentä painikkeell (1), paina 2 s
■ Poiskytkentä painikkeella (1), paina > 2 s

Verkkovirtakaytto (230V-)

■ Valitse verkkovirta painikkeella (2)
Saada lamptola painikkeella (6)

Käytö ajoneuvon akkuvirralla (12 V-)

■Valitse akujannite painikkeella (4)
Säddä lampötila painikkeella (6)

Käytto KAASULLA

Manuaalinen energiavalinta / automaattinen sytytys AES (RM 8xx5) :

kuva 9

1 = Taste EIN/AUS
2 = energian valintapainike 230V~
3 = energian valintapainike, KAASU
4 = energian valintapainike 12V-

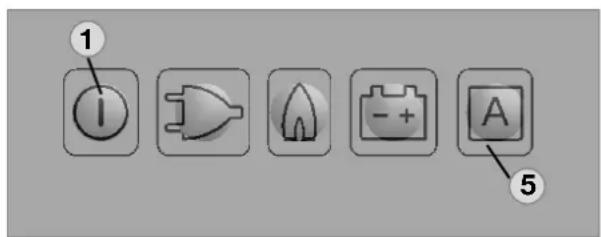

5 = AUTOMATIJKKA-valintapainike
6 = lampötilan valintapainike
7 = lamptotilan naytto
8 = häiriö-LED / KAASUHÄIRIO-nollauspainike

Päallekytkenta /poiskytkenta

Paalkykentä painikkeella (1), paina 2 s
■ Poiskytkentä painikkeella (1), paina > 2 s

Käskäytö

■Energialähteen valinta painikkeilla (2, 3, 4)
Säddä lampötila painikkeella (6)

Automaattikaytto

Vaihto automaattikaytolle painikkeella (5) Automaattinen energialähteen valinta (mikali kaytettaviss):

1.) Aurinkosahko (12V-)
2.) 230V
3.) 12V-
4.) Nestekaa Su

Säddä lampötila painikkeella (6)

4.6 Malli RM 8xx0

Laitteet, joissa on paristopiezo (manuaalinen energiavalinta)

4.6.1 Sähköktö

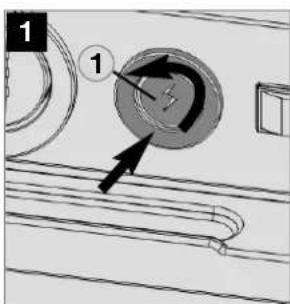

kuva 10

kuva 11

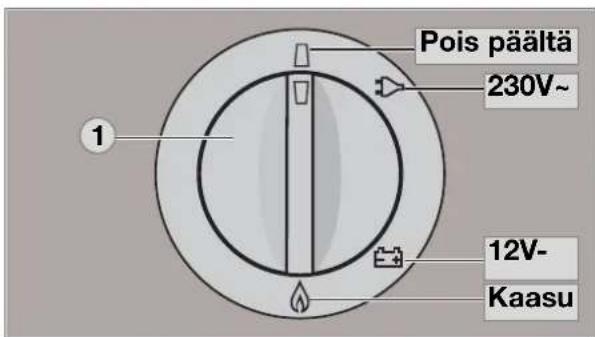

Käynnistä laite käantamällä energian valintakytkintä (1) oikealle asentoon :

230V-toiminta,

12V-toiminta.

4.6.2 Kaasukaytto (nestekaasu)

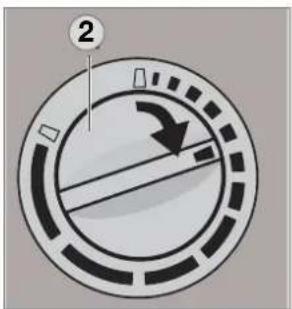

kuva 12

kuva 13

1. Aseta valintakytkin (1) asentoon

2. Kännä lampötila-asetuksen saädintä (2) oikealle ja paina se sisään. Pidä saadin pa-nettuna.

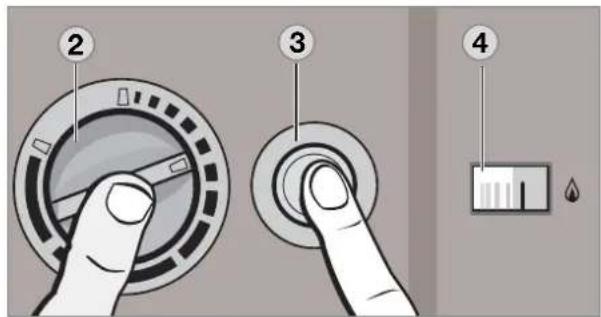

kuva 14

1. Paina sen jälkeen paristosytyttemen käytö-painiketta (3) ja pidä se painettuna. Sytytys tapahtuu automaattisesti.
2. Galvanometrin viisari (4) siirtyv vihreallee alueelle, kun liekki sytty. Jaikaappi on nyt toi minnassa. Pida valitsinta (2) painet tuna viel a noin 15 sekuntia ja paastse sitten irti.

4.6.3 Jäkaapin lampötilan säätö

kuva 15

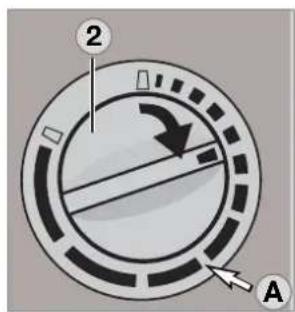

Säädä jaakaapin paëosaston lampötilaa kiertokytkimellä (2).

Asteikko alkaa MIN
asennosta alimman LED-merkkivalon
kohdalla (pieni palkki = korkein lampotila)
ja ulottuu MAX asen

toon ylimman LED-merkkivalon kohdalla (iso palkki = alhaisin lampotila). Huomioi, etta lampotila-asetukset eivat vastaa absoluuttisia lampotilukemia.

Kun ulkolampotila on valillä +15°C ja +25°C, valitse keskiasento (A). Koneisto toimii optimaalisella tehoalueella.
12V toiminta: Jaikaappi toimii ilman termostaattiohjausta (koko ajan).

4.7 Malli RM 8xx1

MES-laitteet (manuaalinen energiavalinta)

4.7.1 Sähköktto

kuva 16

Käynnista laite painamalla painiketta (1) 2 sekunnin ajan.

Jäkaappi käynistyy aina viimeksi valitulle energialähteelle.

230 voltin virta :

Paina painiketta

(2)：

12V voltin virta :

Paina painiketta (4) :

4.7.2 Kaytto kassulla

kuva 17

Energiana kaasu :

Paina painiketta (3) :

Sytytys tapahtuu automaattisesti sytytysautomaatin avulla.

Liekki sammuu, kun säädetty lampötila kaipin kylmatilassa on saavutettu ja se syttyu uudelleen, kun lampötila kaipin sisallä nousee. Jos liekki ei pala 1. sytytskerran jälkeen, sytytsautomaatti tekee uuden sytytsyrityksen (kesto 30 s) 2 kertaa 2 minuutin valein. Jos liekki ei pala senkään jälkeen, tulee hairiötilan näytto.

4.7.3 Jäkaapin lampötilan säätö

kuva 16

Painikkeella (6) valitaan kylmatilaan haluttu lamptola.

Valittua lampotilaa vastaava LED-nayttovalo (7) sytty.

Asteikko alkaa MIN -merkistä alimmaisesta LED-valosta (pieni palkki = ylin lampötila) ja ulottuu MAX -merkkiin ylimman LED-valon kohdalle (suurin palkki = kylmin lampötila). Huomioi, etta lampötila-asetukset eivat vastaa absoluttisia lampötilalukemia.

4.8 Malli RM 8xx5

AES-laitteet (manuaalinen + automaattinen energian valinta

4.8.1 Käskäytto

kuva 19

Kännista laite painamalla painiketta (1) 2 sekunnin ajan.

Jäkaappi kaynnistyy aina viimeksi valitulle energialähteelle.

230 voltin virta :

Paina painiketta (2) :

230 voltin virta :

Paina painiketta (4) :

Energiana kaasu :

Paina painiketta (3) :

4.8.2 Automaattikäytto

kuva 20

Kännistä laite painamalla painiketta (1) 2 sekunnin ajan.

Jäakaappi käynnistyy aina viimeksi valitulle energialähteelle.

Automaattikaytto:

Paina painiketta (5): A

Kun jäkaappi on kytketty paalle, elektronikka valitsee automaattisesti yhden kolmesta energiamuodosta 230V - 12V - nestekaasu. Ohjauselektroniikka varmistaa automaattisesti, etta jäkaapin käyttoenergiana käytetaan sopivinta vaihtoehtoa.

Järnestys: 1.) aurinkosähkö (12V-)

2.) 230V~
3.) 12V-
4.) Nestekaa Su

Kun kaytettavissä on riittvänan suuri verkkojannite (> 195 V), valitaan tämä kayttöenergia ensimmäiseksi vaihtoehdoksi. Jos asennettuna on aurinkosahköjarkestelmä, josta jaakaappi voi ottaa kayttöenergiansa, niin 12 voltin jännitteellä toimiva aurinkosahköjarkestelmä on etusijalla.

12V kayttö toimii muutoin vain moottorin kaydessä.

Ohjausyksikkönn tallennetun ensisijaisen kyt-kentäjärestyksen mukaan yksikkö valitsee energialähteekski KAASUN vain silloin, jos kumpaakaan sahkölähdettä ei ole käytettävissä.

Manuaaliseen energialähteen valintaan voipalata milloin tahansa.

4.8.3 Jäkaapin lampötilan säätö

atso kohta 4.7.3 Jaakaapin lampotilan saatö

4.8.4 Tankkaustauko - jäkaappi Automatikka-tilassa

Jotta jäkaappi ei kytkeydy epahuomiosa kaasukäytolle tankkauksen aikana, elektronikka käynnistää jäkaapin kaasukäytolle mootorin sammuttamisen jälkeen aikaisintaan 15 minuutin kuluttua. Tänä aikana laite on valmiustilassa (stand-by).

Silloin lampotilasaadon LED-valot eivat pala, mutta muut naytot on aktivoitu.

VAROITUS!

Huoltoasemien alueella on avotulen käytto kielletty.

Jos polittoaineen täytökestä yli 15 minuuttia, jäkaappi tulee kytkea pois paälta tai on valittava toinen energialähde.

4.8.5 Lisatoiminnot (MES ja AES)

LED-näytövalot himmenevat mutaman sekunnin kuluttua, jos sinä aikana ei paineta painikkeita. Jos yhtä painikkeista painetaan, näytövalo syttyu uudelleen. Kun painiketta painetaan toistamiseen, kyseinen toiminto aktivoidaan.
■Kun tulee toimintahäiriö, Häirön LED-valo alkaa vilkkua.
Jos ovi on pitkään auki (yli kaksi minuuttia), kuuluu varoitusäani (laskeva ja voimistuva vihellysäani).
■ Jos elektroninen ohjaus tunnistaa hairiön, kuuluu varoitusääni (laskeva ja voimistuva vihellysääni). Samalla nayttö vilkkuu (Vianetsintä katso kohta 4.21 Vikanayttoön ja viankorjaukseen liittyviä ohjeita).

4.9 Riippumaton kaasukaytö, optiona paristolokero

Malleissa RM 8xx1 (laitteet, joissa elektroniikkaohjaus) on elektroniikkayksikossa kotelo (optio) paristoille yksikon omavaraiseen virransantaan

Paristolokero
kuva 21

Paristot eivat sisally!

Ennen jäkaapin käyttoönottoa paristot (8 x AA 1.5 V) on laitettava paristolokeroon.

Riippumaton kauskaytto

Kun laite ottaa virran auton 12 voltin akusta,
voidaan valita kaikki kayttotilat. Paristolokero
on silloin pois paalta.

Jos auton akku ei toimita 12 voltin tasavirtaa tai virransyottkatkeaa jostakin syysta jaakaapin ollessa paall, elektroniikayksikkoo ttaa automaattisesti virran laitteen sisaisista paristoista.

Silloin jäkaappia voidaan käyttaa vain kaasulla.

Kun virta otetaan laiteparistoista, kaikki muut LED-valot sammuvat paitsi KAASU-LED. KAASU-LED vilkkuu 15 sekunnin valein. Jos yhtä painikkeista painetaan, syttyy valo Iampotilasaadon LED-valoihin (7, kuva 8).

Mikäli laiteparistojen luovuttama jannite on liian alhainen, kuuluu hälytysäani (piippaus) 15 sekunnin valein. Vaihda silloin lokerossa olevat paristot uusiin.

4.9.1 Paristojen vaihto

Kytke jaakaappi pois päläkuten kohdassa Käytösta poisto neuvotaan.

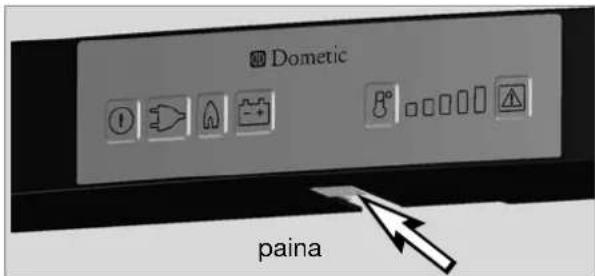

Paristolokeron avaaminen
kuva 22

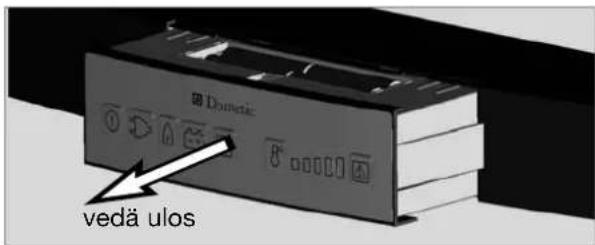

Vedä paristokotelo
kuva 23

VARO!

Ota tyhjat paristot ulos lokerosta.
Vaihda aina kaikki paristot uusiin.
Erityyppisiä paristoja ei saa yhdistellä.
Ota huomioon napaisuudet!
- Paristoja, joita ei voi ladata, ei saa liittäa akkuvaraaajaan.
Jos kyseessä on ladattava akkuparistosarja, ota akkuparistot ensin boislokerosta.
Varo, etteivat lokeronsisäiset koskettimet joudu oikosulkuin!
Jos jaakaappi ei ole käytössä pitempa-an aikaan, myös silloin paristot on hyvä ottaa pois lokerosta.

Suojele ympäristöä!

Paristoja ei saa heittt a kotitalousjatteisin.
Vie kaytetyt paristot kaupan keraillyaatikkoont
tai jatehuollon kerailypisteeseen.

4.10 Ovilukitus

VARO!

Sulje ja lukitse jäkaapin ovi aina ennen ajoon lahtöä!

kuva 24

kuva 25

Avaa ovi painamalla lukituspainiketta ja veda ovi auki (katso kuva 24).

Sulje ovi painamalla se kiinni. Ovi napsahtaa lukitukseen kuuluvasti.

Kun ajoneuvo on pysaköity, voi lukituskoukun lukita, jotta ovenavaaminen kay helpommin (katso kuvat 26-27).

4.10.1 Oven lukitussalvan lukitseminen ja vapautaminen ajoneuvon pysakoinnin aikana

Kun ajoneuvo pysakoidaan pidemmaksi aikaa paikoitusalueelle, voi oven lukituskoukun lukita kiinn salvalla. Oven voi nyt vetta helposti auki lukituspainiketta kayttamatta.

Lukitussalpa ulos

kuva 27

Lukitussalpa sisään

kuva 28
kuva 29

4.11 Valaistus

Sisavalon kytkee ja katkaisee ovikosketin. Jos ovi jaa uki yli 2 minuutiksi, kuuluu varoitusäni (katkova piippaus).

Poikkeus: paristokäyttoiset sytytinmallit.

kuva 30

Häirön sattuessa pyddamme käantymänvaltuutetun Dometicasiakaspalvelun puoleen.

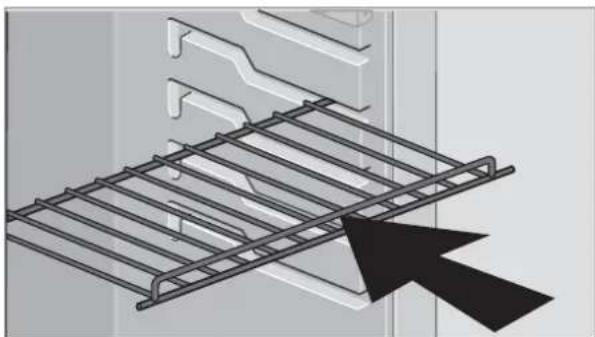

4.12 Hyllyjen paikan vaihto

kuva 31

Nosta vahan hyllya ja vegä se pois ohjainiskoista. Aseta hylly sitten takaisin kaappiin haluamallesi korkeudelle.

4.13 Irrotettava pakastelokero

kuva 32

Kun haluat lisātilaa jäkaappiin, voit irrottaa pakastelokeron.

1. Avaa lukitus pakastelokeron molemmilla puolilla.
2. Vedä pakastelokero bois kaapista.

Säilytä pakastelokeroa huolellisesti vaurioiden välttämiseksi.

Kun pakastelokero on poistetu, voit asettaa kaappiin lisahyllyn (3). Lisahyllyn (lisavaruste) voit tilata valtuutetuista huoltolijkkestä.

4.14 Sytytinpariston vaihto

Laitteet, joissa on paristopiezo (RM 8xx0)

kuva 33

kuva 34

Kierrä ruviavaimella käyttonupin (1) kantta noin 90^ asteen verran vastapäivän. Kansi aukeaa, minkä jälleen pariston (2) (1.5V AAA/R3/ Micro) voi ottaa pois ja vaihtaa uuteen.

Huomioi napaisuus!

4.15 Kaytto alhaisissa ulkolampotiloissa

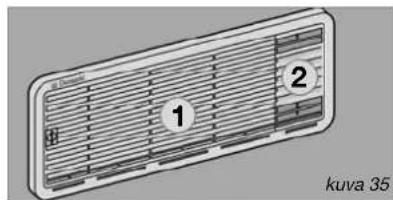

Tarkista sānnöllisesti, etta tuuletsritilat (1) ja palamiskaasujen poistoaukot (2) eivat ole lumen, lehtien tms. peitossa.

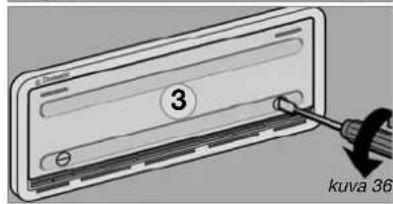

Kylma ilma voi alentaa jäähdytstehoa. Asenna talvikausisuojukset (3) paikalleen, mikäli havaitset, etta jäähdytsteho laskee kylmissäulkolampötiloissa. Nän jäähdytskoneikko on suojassa kylmälta ilmalta.

Tuuletusritilat LS100

Tuuletusritillat LS200 + talvisuoja

VARO!

Jäkaapit 130 litran vetoisuuteen saakka: Ylempää talvisuojusta ei saa kiinnittä, kun kaappi käy kaasulla.

• ks. Tekniset tiedot tai typpikilvessä olevat tiedot

Kiinnitta molemmat talvisuojat silloin, kun ajoneuvo on pois kaytostä pidemman aikaa tai se pestaan ulkopuolelta.

Ajoneuvoon voi olla asennettu jokin seuraavista ilmanvaihtoritilavaihtoehdoista: LS 100 ja LS 200 tai kaksi LS 200 jäkaappimalleissa 130 litran vetoisuuteen saakka, kaksi LS 300 (ei kuvaa) malleissa 130 litran vetoisuudesta lahtien.

Tämä on muistettava talvisuojuksia hankittaessa.

Domatic myy ilmanvaihtosaleikköihin LS 300 talvisuojasarjaa EWS 300, joka on suunnittu suojaksi pakkassäillä +5 °C ... -30 °C.

4.16 Ruokien sailytys ja jaapaloen valmistus

4.16.1 Ruokien sailytys jäkaappiosassa

■ Kytke jäkaappi pälle noin 12 tuntia ennen sen täytämista.
Sälytä jaakaapissa vain jo valmiksi jäahntyneitä ruokia. Varmista ruokia ostaessasi,ettane ovat hyvin jaahdytetyjä. Käytä kuljettamiseen kylmälaukkua.
■Kun otat ruokia jääkaapista, älä pidä ovea turhan kauan auki.
Säilytä ruokia hyvin pakattuina, parhaiten suljetuissa rasioissa, alumiinifolioon tms. kärittyina ja erillän toisistaan. Nain estät niiden kuivumisen ja epämiellyttävän Hajun muodostumisen.
Alä koskaan sijoita jäakaappiin lampimiä ruokia, anna niiden ensin jaähtya.
Alä saïlytä jäkaapissa tuotteita, joista erittyy helposti haɪhtuvia tai syttyvä kaasuja.
Kaappia (ritilahlylt, lokerot) ei saa ylitayttä, jotta ilma pääsee kiertämään sen sisälä esteettä.
Ruokatavaroiden ja jäahdytsripojen valiin on jatettävi riittäv etaisyys (n. 10 mm).
Jäkaappia ei saa altistaa suoralle auringo paisteelle. Muista, etta suljetun ajoneuvon sisalampötila nousee auringonpaisteessa nopeasti, jolloin jaikaapin teho voi heikentyä.
Varmista, etta ilma pääsee kiertään steettä jähdytskoneistossa. Ilmankiertoritilöitä ei saa peittä.

4.16.2 Ruokien säilytys pakastelokerossa

Alä sailytä pakastelokerossa hiilihappopo-toisia juomia.
Pakastelokero soveltuu jaapaloen valmistamiseen ja pakasteiden lyhytaikaiseensäilyttämiseen. Se ei soellu ruokien paka stamiseen.

Kun sijoitustilan lampotila on alle +10^ , ei voida enaa taata, etta pakastelokeron lampotila pysyy tasaisena, jos jaakaappi altistuu pidemmaksia iakaa tllaisille lampotiloille. Talloin on mahdollista, etta pakastelokeron lampotila nousee ja pakasteet sulavat.

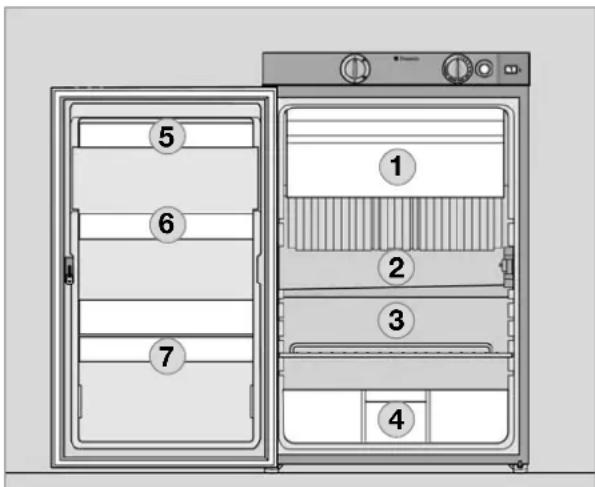

4.16.3 Jäkaappilokerot

kuva 37

① Pakastelokero : valmiiki pakastetti ruoka (pakasteet)
2 Keskimmäinen lokero: maitotuotteet, valmiiki keitetty ruoka
3 Alimmainen lokero: liha, kala, sulatettavat pakasteet
Vihanneslokero: salaatti, vihannekset, hedelmät
5 Ylin ovilokero: kananmunat, voi
6 Keskimmäinen ovilokero: purkit, salaattikastikkeet, ketsuppi, marmelaadit
Alin ovilokero (juomalokero): Juomapullot ja -tolkit

4.16.4 Jäapalojen valmistus

Jäapalat kannattaa jähdyttä yön yli. Jäkaappia käytetän öisin vahemmän ja koneiston teho riittä parenmin.

kuva 38

kuva 39

1. Täytä jaapala-astia juomavedellä.

2. Aseta jäapala-astia pakastelokeroon.

VAROITUS!

Käytä ainoastaan juomavettä!

4.17 Käytösta poisto

kuva 40

kuva 41

kuva 42

kuya 43

■Aseta paristosytytin-malleissa energian valin takytkin (1) asentoon "POIS PÄLTA". Laiteon kytketty pois päältä (kuva 40).
MES ja AES mallit kytketaan pois paalta painikkeesta (2). Paina painiketta (2) 3

sekunnin ajan. Nayttö sammu ja laite on kytketty kokonaan bois päältä (kuva 41).

Aseta ovisalvan lukkopesa tuuletusasentoon painamalla lukkopesan vastakappaeta ta ensin hieman sisaaanpain ja tyontamalla sitten ulospain. Kun suljet nyt jäkaapin oven, se jää hieman raolleen homeen muodostumisen estämiseksi.
Jos jaakaappi halutaan ottaa pois kaytostäpidemmaki s aikaa, sulje ajoneuvossa olevasulkuventti li ja kaasupullon venttiili.

4.18 Sulatus

Jäkaapin sisällä oleviin jähdytysripoihin muodostuu huurretta ajan myöta. Huurretta saattaa muodostua toiselle puolelle enemmän. Täm on aivan normalaia. Kun huurrekerros on noin 3 mm, sulata jäkaappi.

Kytke jaakaappi pois paalta kuten kohdassa Kaytosta poisto neuvotaan.
Poista kaapista kaikki ruoat ja jäapala-astia.
Jataa jakaapin ovi auki, jotta sisalle paaee ilmaa ja homeen muodostuminen estyy.
Pyyhi sulatuksen jälkeen jäkaappi ja paka stelokero kuivaksi liinalla (pakastelokerossa ja jähdytysrivoissa ei saa olla enaa huurretta).

Huomautus: Jäkaapin sulamisvesi valuu jäkaapin taakse sijoitettuun astiaan. Sieltä vesi hahtuu ilmaan.

Aseta ennen sulattamista pakastelokeroon ja jäkaappiosaan pyyhelina, johon lika vesi voi imeytyä.

VARO!

Jäkerrosta ei koskaan saa irrottaa väkisin, eikä sulatusta saa yrittä nopeuttaa minkän lammönlähteen avulla!

4.19 Ovipaneelin vaihto

Malli RMS 84xx, RM 8xxx, RM(S)L 8xxx (koristelevy kehyksellä)

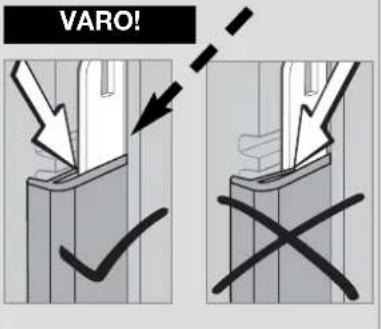

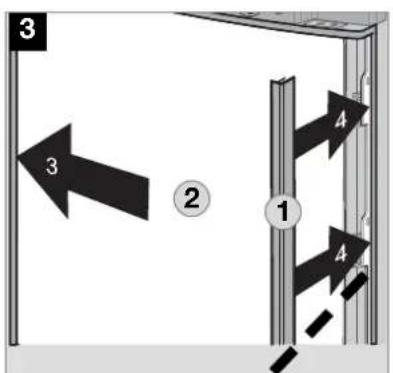

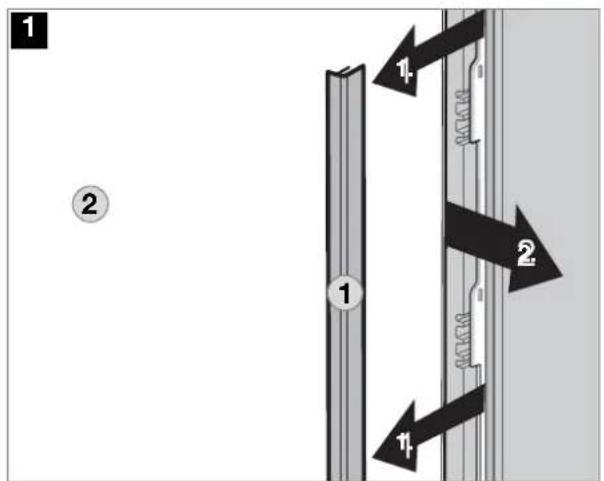

Vedä oven sivulista (1) irti (lua on vain työnnetty paikalleen, sitä ei ole kiinnitetty ruuveilla).
Työnnä ovipaneeli (2) poised ovesta, aseta oveen uusi paneeli ja työnnä lista (1) takaisin paikalleen.

kuva 44

kuva 45

kuva 46

Ovipanelin mitat (koristelevy kehyksellä) :

RMS 84xx, RM 8xxx

Rungon leveys 486 mm

Korkeus Leveys Paksuus

743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm

Rungon leveys 523 mm

Korkeus Leveys Paksuus

743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm

RM(S)L 8xxx

Rungon leveys 523 mm

Korkeus Leveys Paksuus

1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm

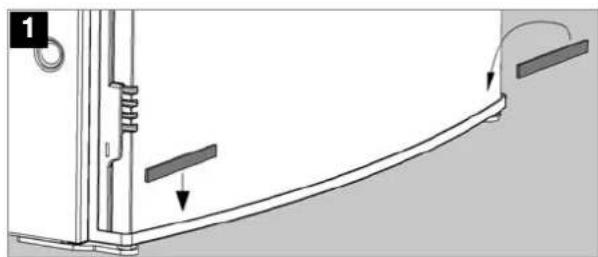

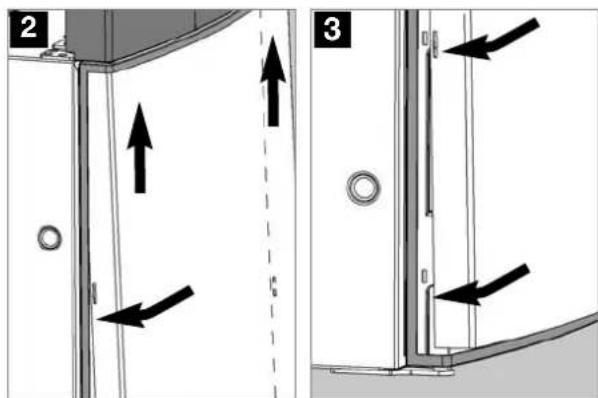

Malli RMx(L) 8xxx (kehyksetön koristelevy)

kuva 47

kuva 48 kuva 49

kuva 50

4.20 Vianetsintä

Häiriö: Jäkaapissa ei ole riittävän kylmäa.

Mahdollinen syy

• Koneiston ilmankierto ei ole riittavä.
• Termostaattiasetus on lian alhainen.
• Höyrystimessä on lian paljon jäätä.
• Jäkaappiin on sijoitetu vahän aika sitten liikaa lampimiä ruokia
• Laite on ollut vain vahan aikaa kaytossa.
• Ympariston lampotila on lian korkea.

Korjaustoimenpiteet

-Tarkista,ettutuletusritilat eivatole peittyneet.
- Aseta termostaattisädin korkeamman asetuk sen kohdalle.
-Tarkista,ettäjäkaapin ovi sulkeutuu kunnolla.
- Anna ruokien jäahtyä ennen kaappiin sjoittamista.
- Tarkista jäkaapin jähdytys noin 4-5 tunnin kuluttua.
- Poista joksikin aikaa tuletusritilä.

Häiriö: Jäkaappi ei toimi kauskäytössä.

Mahdollinen syy

• Kaasupullo on tyhja.
• Onko kaasunsyöton venttiili auki?
• Onko putkissa ilmaa?

Korjaustoimenpiteet

Vaihda kaasupullo.
-Avaaventtiili.
- Kytke laite pois pälä tā ja käynnistä uudelleen.
Toista toimenpiteet tarvittaessa 3-4 kertaa.

Häiriö: Jäkaappi ei toimi 12V käytössä.

Mahdollinen syy

• Ajoneuvon virtapiirin sulake on viallinen.
  -Akku tyhja.
• Sytytystä ei ole kytketty paälle.
• Lämpovastus viallinen (katso Häirönäytto).

Korjaustoimenpiteet

Vaihda sulake.
- Tarkista ja lataa akku.
- Käynnistä moottori.
- Ota yhteyttä valtuutettuun huoltoon.

Häiriö: Jäkaappi ei toimi 230V käytössä.

Mahdollinen syy

• Ajoneuvon virtapiirin sulake on viallinen.
• Ajoneuvoa ei ole kytketty verkkovirtalähteeseen.
• AES: Kaasukäytto verkkoliitännästa huolimatta?

Korjaustoimenpiteet

Vaihda sulake.
-Tee verkkoliitanta.
- Laite kytkeytyy kaasutilaan lian pienen verkko jannitteen johdosta (kytkeytyy automaattisesti takaisin 230V:n toimintaan).
- Ota yhteyttä valtuutettuun huoltoon.

4.21 Vikanäyttoön ja viankorjaukseen liittyviä ohjeita

Kun jaakaappi on varustetu elektroniikalla (MES, AES), esintyvat viat osoitetaan vikkuvalla LED-valolla tai nayttoruudussa.
Toimintahäiriön ilmetessa LED-merkkivalo "Häirö" (8) alkaa vilkua samanaikaisesti. AES-malleissa kuuluu hyltysäni.

Tarkista seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun asiakspalvelupisteeseen:

Kohdassa "Jäkaapin käytö" annettuja ohjeita on noudatettu oikein.
Jäakaappi on suorassa.
- Voidaanko jäkaappia käytta jollain käytettaviss olevalla energiamuodolla.

4.21.1 Tilanaytô

MES

kuva 51

Näytö		Häiriö	Apukeino
28	vilkkuva + äänisignaali 20 s	230V-tila: 230 voltin vir- taa ei käytettävissä tai liian alhainen	Tarkasta verkkolitäntä, -jännite ja sulake
48	vilkkuva + äänisignaali 20 s	12V-tila: 12 voltin virtaa ei käytettävissä tai liian alhainen	Tarkasta 12 V-liitäntä, auton akku, sulake AES: Tarkasta D+ signaali
38	vilkkuva + äänisignaali 20 s	KAASU/AUTO-tila: Liekki ei ole syttnyt	Tarkasta kaasulähde (kaasupullo, -venttiili) Kun Häiriö on poistetu, paina painiketta
Akustinen signaali, kesto 15 s, tulee 2 minuutin ∀leine		Sisävaloa ei ole kytketty pälle	Sulje ovi, tarkasta ovikosketin
27	vilkkuva + äänisignaali 20 s	230V-tila: 230V lampa-vastus viallinen	Anna uusia 230 voltin lampaovastus, käänny asiakaspalvelun puoleen
47	vilkkuva + äänisignaali 20 s	12V-tila: 12V lampa-vastus viallinen	Anna uusia 12 voltin lampaovastus, käänny asiakaspalvelun puoleen
7	vilkkuvat	Lämpätunnistin ei saa kosketusta tai viallinen	käänny asiakaspalvelun puoleen
36	vilkkuva + äänisignaali 20 s	Poltin viallinen tai kone viallinen	Tarkasta poltin, sen suuttimet, anna uusia tarvittaesa, käänny asiakaspalvelun puoleen

Virranotto paristoista (sisäinen jännitteensyöttö)

Näytö	Häiriö	Apukeino
3 kirkas vilk-kuvalo	Liekki ei ole syttynyt	Tarkasta kaasulähde (kaasupullo, -venttiili)Kun Häiriö on poistettu, paina painiketta
3 kirkas vilk-kuvalo	Poltin viallinen tai kone viallinen	Tarkasta poltin, sen suuttimet, anna uusia tarvittaesa, känny asiakaspalvelun puoleen
Akustinen signaali 15 sekunnin välein	Alijännite tunnistetty (laitteen omat paristot)	Uusi paristot
Automaattinen vaihto ulkoiselta jännitelähteälä laitteensisäiselle jännitteelle ei toimi (elektroniikkayksikkö ei saa virtaa auton 12 vol-tin virtapiiristä)	Jääkaappi ei toimi, se ei käy kaasulla, vaik-ka laitteessa on paristot.	Katkaise jääkaapista virta ja kytke se uudelleen pälle.Auton akusta otetu virta on katkennut, kun jääkaap-pi on käynistetty kauskäytölle.Huomautus: Automaattinen vaihtokytkentä ei toimi sytykksen aikana.
