HGD - Verenpainemittari MEDISANA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ranneverenpainemittari
Merkki	MEDISANA
Malli	HGD
Mittausmenetelmä	Oskillometrinen
Virtalähde	2 AAA-paristoa 1,5 V (LR03)
Verenpaineen mittausalue	30 - 280 mmHg
Sykealue	40 - 200 lyöntiä/min
Staattisen paineen tarkkuus	± 3 mmHg
Syketarkkuus	± 5 % arvosta
Pumppaus	Automaattinen mikropumpulla
Paineenlasku	Automaattinen
Automaattinen sammutus	Noin 30 sekunnin kuluttua
Käyttöolosuhteet	+10°C - +40°C, kosteus 15-85%
Säilytysolosuhteet	-5°C - +5°C
Mitat (ranneke mukaan lukien)	70 x 67 x 80 mm
Paino (paristot mukaan lukien)	Noin 140 g
Näyttö	Digitaalinen pistematriisinäyttö
Muisti	30 tallennuspaikkaa per käyttäjä (2 käyttäjää)
PC-liitäntä	USB (kaapeli ja ohjelmisto CD mukana)
Saatavilla olevat kielet	Englanti, saksa, ranska, espanja, italia
Erikoistoiminnot	3/MAM-tila (3 mittauksen keskiarvo), hälytys, kontrastin säätö
Takuu	3 vuotta
Luokitus	Tyyppi BF, Luokka IIa (EU 93/42/ETY)
Huolto	Puhdista pehmeällä, hieman saippuaisella liinalla; älä upota veteen
Tuotenumero	51422
EAN	4015588514227

Usein kysytyt kysymykset - HGD MEDISANA

Kuinka ranneke asetetaan oikein?

Aseta ranneke vasemman ranteen ympärille, näyttö sisäpuolelle. Poista korut ja kellot. Kiristä puristamatta, suoraan paljaalle iholle. Ranteen tulee olla sydämen tasolla.

Mitä tehdä, jos näyttöön tulee virheviesti?

Virheet ERR 1 - ERR 5 osoittavat mittausongelmia. Tarkista rannekkeen asento, pysy paikallasi äläkä puhu. Jos virhe toistuu, ota yhteyttä asiakaspalveluun.

Kuinka suorittaa tarkka mittaus?

Istu, lepää 5 minuuttia, aseta ranneke sydämen tasolle, älä liiku äläkä puhu. Mittaa aina samoissa olosuhteissa ja ennen aterioita.

Kuinka vaihtaa paristot?

Avaa paristolokeron kansi sivulta. Aseta kaksi AAA-paristoa (LR03) napaisuuden mukaisesti. Sulje kansi. Asetukset katoavat vaihdon yhteydessä.

Kuinka asettaa päivämäärä ja kello?

Paina MENU-painiketta, siirry kelloon (AIKA/HÄLYTYS). Käytä painikkeita ▲▼ asettaaksesi vuosi, kuukausi, päivä, tunnit ja minuutit. Vahvista MENU-painikkeella.

Kuinka käyttää 3/MAM-tilaa?

Valitse valikosta MITTAUSTILA, valitse 3/MAM. Laite tekee 3 mittausta 15 sekunnin välein ja näyttää keskiarvon. Suositellaan, jos verenpaine vaihtelee.

Kuinka siirtää tiedot tietokoneelle?

Yhdistä laite tietokoneeseen USB-kaapelilla. Aseta mukana toimitettu CD ja asenna ohjelmisto. Valitse valikosta PC-Link. Tiedot näkyvät kaavioina ja taulukkoina.

Kuinka puhdistaa ja huoltaa laite?

Poista paristot. Puhdista pehmeällä, hieman saippuavedellä kostutetulla liinalla. Älä päästä vettä kotelon sisään. Kuivaa täysin ennen uudelleenkäyttöä.

Kuinka poistaa tallennetut arvot?

Valitse valikosta käyttäjä, sitten poisto (SINGLE tai ALL). Yksittäispoistossa valitse poistettava mittaus ▲▼-painikkeilla ja vahvista. Kaikkien poistossa vahvista suoraan.

Mitä tehdä, jos laite ei pumppaa?

Tarkista, että ranneke on oikein paikallaan eikä letku ole taittunut. Jos virhe ERR 3 ilmestyy, ranneke saattaa olla väärässä asennossa tai vuotaa. Ota yhteyttä asiakaspalveluun, jos ongelma jatkuu.

KÄYTTÖOHJE HGD MEDISANA

Lue huolellisesti lapi!

Lases noga!

IapakaAoue diaaote npoeekika

D

Gebrauchsanweisung

1 Sicherheitshinweise 1.Avisos de Seguranca 51
2 Wissenswertes 2 Informacoes gerais 53
3 Inbetriebnahme 3. Pár.efn Funciñamento 54
4Anwendung 4. Utilização 56
5 Verschiedenes 5.Generalidades
6 Garantie 10 6 Garantia 60

GB

Manual instruction

Kaantakātāmāsivu auki ja pitakāseukikannettynaneopeaa orientaatiota varten.

Näytökentän symbolit

Näytto (Pistematriisinäytto)

Systolinen arvo mmHg

START-painike

Diastolinen arvo mmHg

5 Paristokotelo ● Syke lyontia/min

Käytäja

USB-liiTTa

Päivämärä ja kellonaika

7 Rannemansetti

S ① INSTALLNINGS-knappar

MENU-knapp

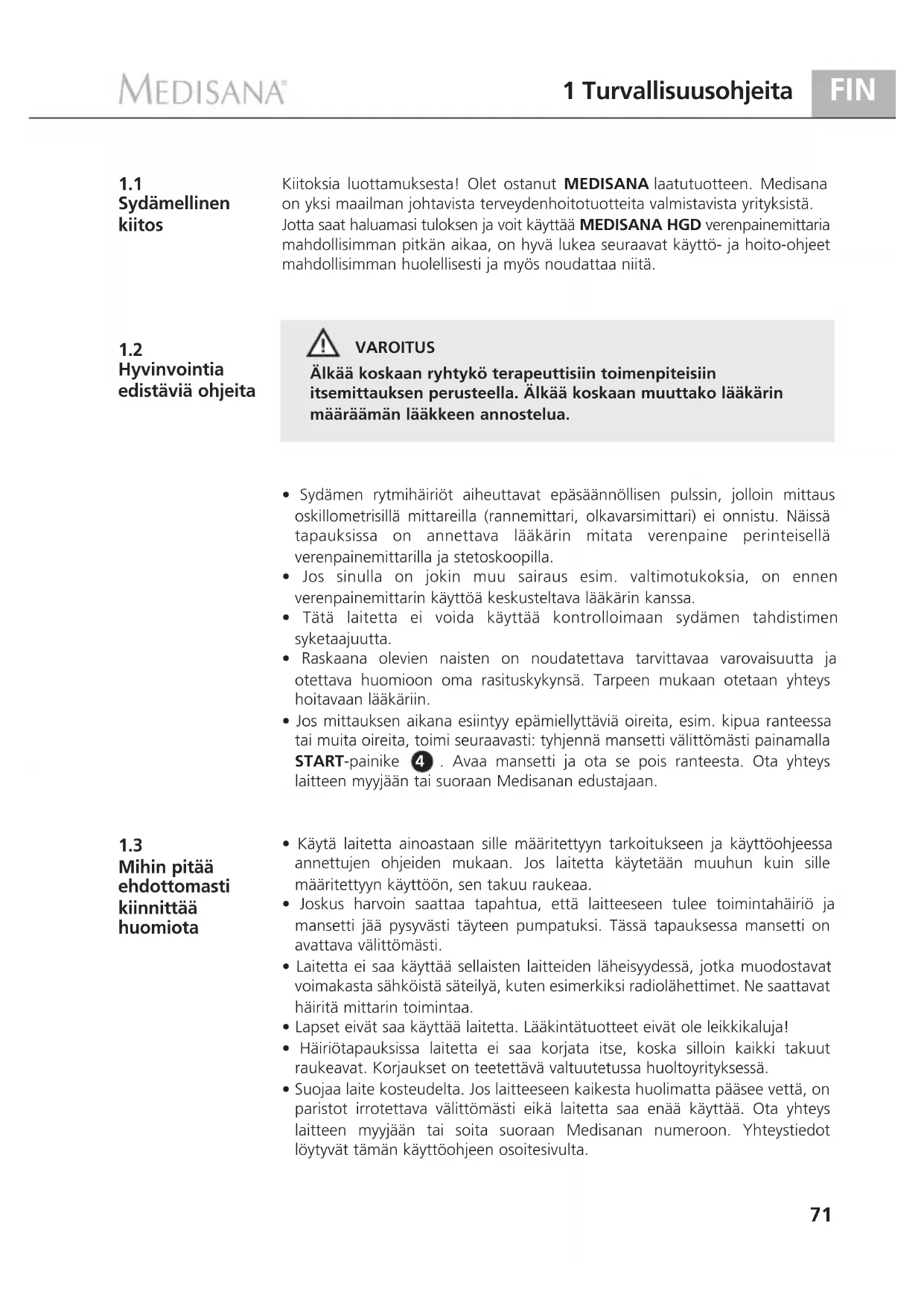

1.1 Sydammellen kiitos

Kiitoksia luottamuksesta! Olet ostanut MEDISANA Iaatutuotteen. Medisana on yksi maailman johtavista terveydenhoitotuotteita valmistavista yrityksista. Jotta saat haluamasi tuloksen ja voit kayttäa MEDISANA HGD verenpainemittaria mahdollisimman pitkān aikaa, on hyvä lukea seuraavat kayttö- ja hoito-ohjeet mahdollisimman huolelliseti ja myös noudattaa niitta.

1.2 Hyvinointia edistavia ohjeita

VAROITUS

Alkaa koskaan ryhtyko terapeuttisin toimenpiteisiin itsemittauksen perusteella. Alkaa koskaan muuttako laakarin märäämän laakkteen annostelua.

• Sydämen rytmähäiriöt aiheuttavat epäsännöllisen pulssin, jolloin mittaus oskilometrisilla mittareilla (rannemittari, olkavarsmittari) ei onnistu. Näissa tapauksissa on annettava laakärin mitata verenpaine perinteisellä verenpainemittarilla ja stetoskoopilla.
• Jos sinulla on jokin muu sairaus esim. valtimotukoksia, on ennen verenpainemittarin käytöä keskusteltava laakärin kanssa.
• Tata laitetta ei voida käyttaa kontrolloimaan sydämen tahdistimen syketaajuutta.
• Raskaana olevien naisten on noudatettava tarvittavaa varovaisuutta ja otettava huomioon omarasituskykynsä. Tarpeen mukaan otetaan yhteyshoitavaan laakariin.
• Jos mittauksen aikana esiintyy epamiellyttäviä oireita, esim. kipua ranteessa tai muita oireita, toimi seuraavasti: tyhjennä mansetti valittomästi painamalla START-painike 4. Avaa mansetti ja ota se pois ranteesta. Ota yhteys laitteen myyjaan tai suoraan Medisanan edustajaan.

1.3 Mihin pitäehdottomasti kiinnittä huomiota

• Käytä laitetta ainoastaan sille märitettyyn tarkoitukseen ja käytöohjeessa annettujen ohjeden mukaan. Jos laitetta käytetään muuhun kuin sille märitettyyn käyttoön, sen takuu raukeaa.
• Joskus harvoin saattaa tapahtua, etta laitteeseen tulee toimintahäiriö ja mansetti jää pysyvästi täyteen pumpatuksi. Tassä tapauksessa mansetti on avattava valittomästi.
• Laitetta ei saa käyttaa sellaisten laitteiden laheisyydessä, jotka muodostavat voimakasta sähköistä sateilyä, kuten esimerkiki radiolähettimet. Ne saattavat hairità mittarin toiminaa.
• Lapset eivat saa käyttaa laitetta. Läakintäuotteet eivat ole leikkikaluja!
• Häiriötapauksissa laitetta ei saa korjata itse, koska silloin kaikki takuut raukeavat. Korjaukset on teetettävaltuutetussa huoltoyrikyssessä.
• Suojaa laite kosteudelta. Jos laitteeseen kaikesta huolimatta pääsee vetta, on paristot irrotettava valittömästi eikä laitetta saa enää käytäa. Ota yhteys laitteen myyjän tai soita suoraan Medisanan numeroon. Yhteystiedot lótyvät tämän käyttoohjeen osoitesivulta.

1.4 Toimituksen laajuus ja pakkaus

Tarkasta, etta laitteessa ei ole vikaa.

Pakkauksesta pitää lóytä:

1 MEDISANA verenpainemittari HGD 1 ohjelmisto-CD
- 2 paristoa (typpiä AAA, LR 03) 1,5V - 1 sailytyslaatikko
- 1 USB-kaapeli -1 käyttoohje

Pakkaufsia voidaan kayttä uudelleen tai ne voidaan kierrattä takaisin raakainekiertoon. Havitta tarpeeton pakkaismateriaali asianmukaisella tavalla. Mikali pakkausta avatessasi havaitset kuljetusvaurion, ota heti yhteyttä tuotteen myyneeseen liikkeeseen.

VAROITUS

Huolehdi siitä, etteivat pakkausmuovit joudu lasten kasiin.

On olemassa tukehtumisvaara!

2.1 Mikä verenpaine on?

Verenpaine on paine, joka muodostuu jokaisen sydämenlyönnin aikana verisuonissa. Kun sydän supistuu

(= Systole) ja pumpppaa verta valtimoihin, ja paine nousee. Paineen korkeinta arvoa kutsutaan systoliseksi paineeksji je se on verenpaineen mittauksessa ensimmäinen arvo.

Kun sydänlihas lepää ohtaakseen lisää verta, paine valtimoissa laskee. Kun verisuonet ovat lepotilassa, mitataan toinen arvo - diastolinen paine.

2.2 Kuinka mittaus tapahtuu?

HGD on verenpainemittari, joka on tarkoitetti verenpaineen mittaukeen ranteesta. Mittauksen suorittaa mikroprossessori, joka arvioi painesensorin avulla valtimon ylapuolelle muodostuvaa varahtelya, kun verenpainemansettiin pumpataan ilmaa tai siita lasketaan ilmaa ulos.

2.3 Miksi on järkevää mitata verenpainetta kotona?

MEDISANA on useiden vuosien kokemus verenpaineen mittauksesta.

MEDISANA -laitteiden mittausperiaatteen suuri tarkkuus vahvistetaan laajoissa vaativien kansainvalisten standardien mukaan tehyissä klinisissä tutkimuksissa. Tärkea peruste kotona tapahtuville verenpaineen mittauksille on se toiasia, etta mittausetehdäan tutussa ymparistössa ja levollisissa olosuheissa. Erityisen merkittäva on niin sanottu „perusarvo“, joka mitataan aamuisin heti heräämisen jälkeen ennen aamiaista.

Periaatteessa verenpaine tulisi mitata aina samaan aikaan ja samoissa olosuheissa. Silloin tulokset ovat keskenaan vertailukelpoisia ja alkava verenpainetauti voidaan havaita ajoissa. Jos verenpainetauti on kauan havaitseatta, muiden sydän-verisuanitautien riski kasvaa.

TÄSSÄ OHJEEMME:

Mittaa verenpaineesi paivittain ja saannollisesti myos silloin, kun sinulla ei ole oireita.

2.4

Verenpaine- luokitus WHO:n mukaan

Seuraavassa taulukossa ovat ohjearvot korkeille ja matalille verenpainearvoille ilman, etta ikä otetaan huomioon. Nämä arvot on maärittänyt Maailman terveysjärvestö (WHO).

Matala verenpaine Normaali verenpaine

systolinen alle 100 systolinen 100-140

diastolinen alle60 diastolinen 60-90

Verenpainetaudin muotoja

Vaihe 1 Vaihe 2 Vaihe 3

lievasti kohonnut kohtalaisesti kohonnut huomattavan kohonnut

diastolinen yli 90 diastolinen yli 95 diastolinen yli 110

2.5

Verenpaineen vaihtelut

Verenpaineeseen saattavat vaikuttaa monet eri tekijat. Voimakas ruumiillinen rasitus, pelko, stressi tai vuorokauden aika, jolloin mittaus suoritetaan vaikuttavat kaikki voimakkaasti mitattuihin tuloksiin. Yksilolliset verenpainearvot vaihtelevat paivän mittaan ja eri vuodenaikoina erittain paljon. Korkeasta verenpaineesta karsivila namä vahtelut ovat erityisen suuria. Tavallisesti verenpaine on korkeimmillaan ruumiillissessa rasituksessa ja alim millaan yollä unen aikana.

2.6

Mittauksiin vaikuttaminen ja mittausten arvioiminen

• Mittaa verenpaine useampaan kertaan ja tallenna tulokset ja vertaa tuloksia sitten keskenaan. Älä tee johtopäätöksiä yksittäisen mittaustuloksen perusteella.
• Anna sellaisen laakärin arvioida verenpainearvosi, joka tuntea aikaisemman terveydentilasi ja sairautesi. Kun käytät laitetta saannöllisesti ja kirjoitat arvot muistiin laakärä varten, on hyvä kertoa laakärille tuloksista silloin talöin.
• Muista verenpainetta mitatessasi, etta paivittaisin arvoihin vaikuttavat monet eri tekijat. Tupakointi, alkoholin kaytto, läkkeet ja ruumiillinen työ vaikuttavat mittaustuloksiin eri tavoin.
• Mittaa verenpaine ennen ruokailua.
• Ennen verenpainemittausta on levattävä vahintään 5 minuuttia.
• Jos systolinen tai diastolinen mittausarvo vaikuttaa epätavalliselta (liian korkealta tai lian matalalta), vaikka mittaus on suoritetu oikein, ja tamä toistuu useammalla mittauskerralla, on sytä ottaa yhteys laakärin. Joskus on myös mahdolista, etta mittaus ei onnistu siksi, etta pulssi on epäsäannöllinen tai heikko. Silloin on myös sytä ottaa yhteys laakärin.

3.1 Paristojen asentaminen / pointaminen

Asentaminen: Paina voimakkaasti peukalolla paristokotelon 5 suljinta laitteen ulkopuolella. Nosta kansi pois ja laita laitteen mukana toimitetut 2 paristoa (Alkaliparisto, typpi AAA) paristokoteloon. Huomioi paristojen oikea suunta (kuva paristokotelossa). Laita paristokotelon kansi paikalleen ja paina sitä niin, etta kuulet sen naksahtavan paikalleen.

Irrottaminen: Paristonäytö ilmestyy näytöön paristojen muuttuessa lian heikoiki. Laite ei aloita verenpaineen mittausta START-painike 4 paina- luksen jälkeen, vaihda paristot uusiin. Poista käytetyt paristot vetamällä paristokotelon lapästä, ja aseta uudet paristot paikoilleen. Huomaa, etteivat asetukset säly muistissa paristonvaihdon jälkeen.

• Pidettäva poissa lasten ulottuvila! - Ei saa ladata uudelleen!
• Ei saa oikosulkea! - Ei saa heittä tuleen!
• Alä heita käytettyjä paristoja tai akkuja kotitalousjätteisiin, vaan ongelmajätteisiin tai toimita ne alan liikkeen paristonkeräyspisteeseen.

3.2 Saatöjen Valinta

MEDISANA HGD mittarilla voidaan valita erilaisia saatjohenkilokhohtaisten tarpeiden mukaan painamalla vain kerran MENU-painike 2. Ensimmaisellkayttokerralla MENU-painike 2 painettaessa nakyvat valikko-osassa seuraavat tiedot englanninkielisina:

MEASURING MODE => MITTAUS MOODI
USER => KÄYTTÄJÄ
CLEAR MEMORY => TYHJENNÄ MUISTI
TIME / ALARM => AIKA/HÄLYTYS
LANGUAGE => KIELI
CONTRAST => KONTRASTI
PC-LINK => PC-LLINKKI

Yksittäisia valikkoalueita voidaan ohjata VALINTA-painikkeet ▲▼ ja ne saadaan nakyviin painamalla MENU-painike 2. Kulloiseltakin valikkoalueelta pointuaan painamalla START-painike 4 lyhyesti, ja nayttokenttään tulevat jälleen nakyviin paivämäär/kellonaika ja käytäja.

3.2.1 Mittausmoodin märittäminen

Valikkoalueella mittausmoodissa "MEASURING MODE" voit valita joko standardimittauksen (1) tai 3/MAM-mittauksen (3 Measurement Average Mode).

3/MAM-menetelma on suositeltavampi, jos verenpaine vaihtelee paljon. Kun verenpaine mitataan 3 kertaa 15 sekunnein valein, eliminoidaan voimakkaasti poikkeavat arvot. Jos poikkeamat ovat erittain suuret, voidaan joskus mitata viela 4. arvo. Kun kaikki arvot on mitattu laite laskee painotetun keskiarvon, joka nagyy naytolla. Talla tavalla minimoidaan vaarien mittausten vaara.

Maaritetty mittausmoodi, jonka voi tunnistaa valitun mittausmenetelmän symbolin alla nakyvästa mustasta palkista, vahvistetaan painamalla kerran MENU-painike 2

Sen jälkeen tulevat näytöllä nakyviin paivämärä, kellonaika ja käytäjätedot.

3.2.2

Käytäjan valinta ja tunnistaminen

MEDISANA HGD mittarille voidaan valita kaksi märiritetyä käytäjäa (I tai II) tai mittaus voidaan suorittaa ilman käytäjävarausta (Molemmla märitetyillä käytäjillä (I tai II) on käytössän 30 tallennuspakkaa mittau-tloksia varten. Ilman käytäjävarausta tallennettu mittaustulos tallennetaan vain seuraavaan mittauseen asti.

VALINTA-painikkeet voit valita halutun kayttajän, jonka voi tunnistaa symbolien alapuolella nakyvästa mustasta palkista. Valinta vahvistetaan painamalla MENU-painike 2 kerran.

Lisäksi käytäjälle (I tai II) voidaan varata 6-numeroinen tai -kirjaimen tunnisteyhdistelmä. VALINTA-painikkeet ▲▼ painamalla voidaan päästa haluttuun kirjaimeen tai haluttuun merkkiin. Jos valintanappäimiä painetaan tauotta, näytö saadaan hyppäämaaän aina seuraavan merkin eteenpän, kunnes näytökentässä nakyy haluttu merkki. Nyt voit päästää painikkeen ja vahvistaa valinnan MENU-painike 2 painamalla.

Kun käytäjan märirits on valmis, valikosta voidaan poistua MENU-painike 2 painamalla. Voit myös poistua suoraan valintavalikosta käytäjan märittämisen jäldeen painamalla lyhyesti START-painike 4. Näytöllä nakyvat sen jälleen paivämärä, kellonaika ja käytäjatiedot.

3.2.3

Arvojen poistaminen

Tässä valikossa voit kutsua esiin käytäjälle I tai II jopa 30 tallennettua arvoa sekä poistaa näm halutessasi. Sitä ennen on märitettävä käytäjä kohdassa 3.2.2 annettujen ohjeiden mukaan..

VALINTA-painikkeet voit valita, haluatko pyyhkiä pois yhden mittaustuloksen (SINGLE) vai kaikki mittaustulokset (ALL). Tehdyt asetukset voit tunnistaa nayton alapuolella nakyvastamustasta palkista.

Jos haluat pyyhkiä pois vain yhden mittaustuloksen (SINGLE-Modus), nakyvat naytolla MENU-painike 2 painamisen jälkeen kaikki käytäjälle tallenetut mittaustulokset. Voit valita poistettavan mittaustuloksen VALINTA-painikkeet ▲▼ Nayttokentän ylaosassa nikyy, milloin tämä arvo on mitattu. Arvon poistamisen vahvistat painamalla MENU-painike 2 , ja jos et halua poistaa mitään tietao, poistu valikkomoodista painamalla kerran START-painike 4 . Jos haluat poistaa kaikki tallennetut mittaustulokset, valitse ALL-moodi. Vahvi-sta arvojen poistaminen painamalla MENU-painike 2 kerran lyhyesti, ja jos et halua poistaa mitään tietao, poistu valikosta painamalla START-painike 4 .

3.2.4

Ajan / hälytyksen märittäminen

Tassā valikossa voit mārittāa paivāmaarān, kellonajan ja hälytyksen. Ensimmäisenā vilkkuu naytöllä vuosiluku. Painamalla VALINTA-painikkeet ▲▼ voit mārittāa haluamasi vuosiluvun, Jonka vahvistat MENU-painike 2 paina-malla.

Sen jälkeen voit samalla tavoin märittäa kuukauden / paivän / tunnin ja sekunnin. Kun kaikki namä tiedot on syötetty, voit märittäa ajankohdan 1. ja 2. hälytykselle.

Jos et halua maärittä hälytysaikaa, valitse VALINTA-painikkeet ▲▼ hälytysajan vahvistamisen jälleen yliivattua kelloa esittäv symboli. Kun tämä symboli vilkkuu, vahvista valinta painamalla MENU-painike ② . Silloin hälytys on kytketty pois käytösta. Sen jälleen voit valita, nakyvätko paivämära, kellonaika ja käytäja aina nayttökentässa. VALINTA-painikkeet ▲▼ valitset näytö PÄALLA tai POIS. Kulloinkin maäritetty moodi vilkkuu ja sen maäritys vahvistetaan MENU-painike ② painamalla.

Valikosta „Language" voit valita, millä kielellä valikkoa ohjataan. Tiedot nayttökentässä voidaan esittä 5 eri kielellä.

• ENGLISH - DEUTSCH - FRANCAIS - ESPANOL - ITALIANO

Valitse kieli VALINTA-painikkeet ▲▼ ja vahvista valinta painamalla lyhyesti MENU-painike ② . Vahvistamisen jälleen tulee näytölle nakyviin aika ja käytäja.

3.2.6 Kontrastin saataminen

Valikossa voidaan "Contrast" muuttaa asteittaan VALINTA-painikkeet ▲▼ Kun haluttu kontrasti on maäritetty, vahvista valinta MENU-painike ②.

3.3 PC-linkki

Laitteen mukana tulee ohjelmisto-CD sekä USB-kaapeli, joiden avulla voit siirtä tietoja MEDISANA HGD -verenpainemittarista USB-liitännan avulla tietokoneellesi. Liitä USB-kaapeli laitteesi sivulla olevaan USB-rajapintaan 6 ja tietokoneesi USB-tuloholkiin. MENU-painike 2 ja VALINTA-painikkeet ▲▼ avulla valitset valikkokohdan "PC-Link" ja vahvistat valinnan painamalla MENU-painike 2 uudelleen. HGD:n nayttoön ilmestyy aaltovivoja, jotka symbolisoivat yhteyttä tietokoneeseen. Aseta CD tietokoneeseesi ja suorita sen asennus. Ohjelmisto on itseselitteinen. CD:n ollessa levyasemassa asennusrutiini käynnistyy automaattisesti. Seuraa yksinkertaisesti tietokoneesi näytolle ilmestyviä ohjeita. Ongelmatapauksssa ohjelmisto tarjoaa laajoja aputiedostoja.

Tulkintaohjelmisto tarjoaa mahdollisuuden mitattujen arvojen esittamiseen graafisesti tai taulukkomuodossa.

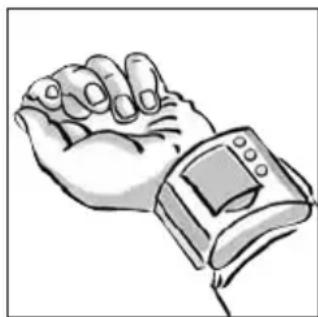

4.1 Verenpainemansetin kiinnittäminen

a. Kiinnitta verenpainemansetti vasempaan ranteeseen.

Pidä huoli, etta

• näytökenttä on ranteen sisäpuolella.
• ettei ranteessa ole koruja, kelloa tms. Laitteen on oltava suoraan iholla, koska se ei kykene mittaamaan kankaan lapi.
  b. Kiinnitä painemansetti niin, etta se on tiukasti paikallaan, mutta ei kirista. Mansetti ei saa olla millaan tavalla kiertyneena.

4.2

Oikea

mittausasento

• Mittaa verenpaine istuen.
• Rentouta käsivarsi ja laske se kevyesti esimerikiki pöydälle.
• Nosta ranne niin korkealle, etta painemansetti on sydämen korkeudella.
• Pysy mittauksen aikana hiljaa paikallasi: alä liiku aläkä puhu, koska se saattaa muuttaa mittausarvoja.

4.3

Verenpaineen mittaaminen

a. Paina START-painike 4

• Naytökentässä nakyyy mittaussymboli, jossa lukee „READY"
• Sen jälkeen mansetti täytty. Samalla nouseva paine nakyy symbolisesti ja näytöllä nakyy vuorotellen teksti „BE QUIET" ja „PLEASE RELAX".
• Jos START-painike 4 painetaan tayton aikana, tayttö keskeytyy. Laitteen virta katkeaa ja mansetti tyhjenee.

b. Kun tayttö on valmis, mittaus alkaa automaattisesti niin, etta taytety mansetti tyhjenee hitaasti. Samanaikaisesti nagyy nayttokentassä sykkeen käyrä. Vuorotellen naytolle tulevat nakyviin tekstit „DO NOT MOVE" ja „DO NOT TALK", jotka muistuttavat, ettei mittauksen aikana saa liikkua tai puhua.
c. Ilma tyhjenee aluksi tasaisella nopeudella.

Kun sydämen lyönnit välittyvatensi kerran, tyhjennys synkronisoidaan sydämen tahtiin, kunnes mittaus on valmis. Samalla näytöllä vilkkuu sydänsymboli . Mittaus on valmis, kun mansetti tyhjenee äkillisesti ja merkintöjen SYS, DIA ja PUL viereen tulevat nakyviin arvot.

4.4

Tulostent tallentaminen

Laitteessa on yli 30 tallennuspaikkaa 2 eri käytäjälle. Viimeisin mittaustulos tallentuu automaattisesti vapaaseen tallennuspaikkaan, jolla on järistyksessä seuraava tallennusnummer.

Laitteen ollessa.POIS paalta voidaan tallennetut arvot kutsua esin painamalla VALINTA-nappaimia .Vastaavilla VALINTA-nappaimillvavoidaan arvotaulukossa siirtyaylos-tai alaspain.

MENUPainike 2 painamalla naytetaan ajankohtaisen muistin tallennetut arvot taulukkomuodossa. Painamalla MENUPainike 2 uudelleen naytetaan arvot graafisesti.

4.5

Laitteensulkeminen

Laite sulkeutuu automaattisesti hetken kuluttua,Jos mitaan painiketta eipaineta. Vaihtoehtoisesti laite voidaan sulkea painamalla START-painike 4. Naytolle javat nakyviin nayttokenttaan paivamaara, kellonaika ja kayttaja, Jos valikkokohdassa (AIKA/HALYTYS) ZEITALARM valittiin vaihtohto (NAYTTOPAALLA) ANZEIGE EIN ja valinta vahvistettiin.

5.1 Viat ja niiden Korjaaminen

Jos naytollä nikyy jokin seuraavista vikailmoituksista, laite ei kyennyt valittamaan verenpainearvoa moitteettomasti.

Vikailmoitus - Mahdollisia syitä ja ratkaisuja

ERR 1 - Sydämen sykettä ei voitu havaita. Varmista, etta mansetti on oikein paikallaan ja pidä rannetta sydämen korkeudella.

ERR 2 - Todettiin epäfysiologisia paineimpulsseja, jotka vaikuttivat mitattavaan arvoon. Syy: Käsivarta liikutetiin mittauksen aikana. Toista mittaus ja pidä käsivarsi paikallaan alä puhu mittauksen aikana.

ERR 3 - Paineen saaminen mansetttiinkestäa liian kauan.

Syynä voi olla se, etta letkuliitos ei ole tiivis tai mansetti ei ole oikein paikallaan.

ERR 4 - Systolisen ja diastolisen paineen valinen ero on liian suuri. Mittaa verenpaine uudelleen tarkalleen käytöohjeiden mukaan ja pidä käsivarsi hiljaa paikallaan. Jos uudelleenmittauksessa tulee sama virheilmoitus, ota yhteys MEDISANAn edustajaan.

ERR 5 - Mittauksen aikana vallinneiden epastabilien olosuhteiden takia keskiarvoa ei voitu laskea. Mittaa verenpaine uudelleen ja pidä käsivarsi hiljaa paikallaan alaka puhu mittauksen aikana.

5.2 Puhdistus ja Hoito

• Poista paristot ennen laitteen puhdistamista.
• Älä koskaan käytä voimakkaita puhdistusaineita tai karkeita harjoja.
• Puhdista mittari miedossa saippualiuoksessa nihilkeaksi kostutetulla pehmeallä kankaalla. Laitteeseen ei saa paastaa vetta. Laitetta ei saa kayttaa ennen kuin se on kokonaan kuiva.
• Ota paristot pois laitteen sisälä, jos laite on pitkään käytämätta. Paristot saattavat muuten vuotaa laitteen sisään.
• Suojaa laite suoralta auringonvalolta, liaita ja kosteudelta.
• Mansettiin saa tayttä ilmaa vain, kun se on kiedottuna ranteen ympäri.
• Mittaustekninen kontrolli (koskee vain ammatillista käytöä):

Valmistaja on kalibroinut laitteen kahdeksi vuodeksi. Mittaustekinen kontrolli on suoritettava viimeistaan kahden vuoden kuluttua, ja sen saa suorittaa vain ammattitaitoinen henkilö. Kontrolli on maksullinen, ja sen voisuorittaa joko vastuullinen viranomainen tai valtuutettu huoltopalvelu -Läakintälitteiden käytöa koskevien saannösten" mukaan.

5.3 Havittäminen

Kun sahkolaitetta ei ena kayteta, huolehdi sen havittamisesta ymparistoystavallisesti!

Pakkaukset voidaan käyttaa uudestaan tai ne voidaan kierrattaa. Kierratyskelpoiset metalliosat, muovit, sahköiset ja elektroniset osat on havitettavasahköromuna.

Poista paristo ennen laitteen hävittämä. Alä heitä käytettyjä paristoja ja akkuja kotitalousjätteisiin, vaan ongelmajätteisiin tai toimita ne alan likkeessä olevaan keräyspisteeseen.

Ota yhteyttä paikalliseen viranomaisen tai myyjälikkeeseen havityksensuorittamiseksi.

5.4

Direktivit /

Normit

Verenpainemittari vastaa eurooppalaisia maarayksi EN 1060 osa 1 / 1995 ja EN 1060 osa 3 / 1997.

Laite vastaa europpalaisen standardinormin EN 60601-1-2 vaatimuksaia.

Laite tayttä EY-direktiivin 93 / 42 / ETY luokan II a laakintälaitteille asetetut vaatimukset.

Laitteen CE-merkintä viittaa EY-direktiiviin 93 / 42 ETY

Laiteluokitus: Typpi BF

Käytäjäkunta:

Laite soveltuu aikuisten ei-invasiiviseen verenpainemittaukseen (mikä tarkoittaa, etta se soveltuu ulkoiseen käyttoën).

5.5

Tekniset tiedot

Nimi ja malli : MEDISANA verenpainemittarin HGD

Näytöjarstelmä : Digitaalinen näytö pistematriisinäytöllä

Mittausmenetelma Oskillometrinen

Jannittelahde : 3 V=, 2 x 1,5 V Mignon AAA Alkaline

Verenpaineen mittausalue : 30 – 280 mmHg

Sykkeen mittausalue : 40 - 200 lyöntä / min

Staattisen paineen

mittauspoikkeama 3 mmHg

Sykearvojen maksimaalinen

mittauspolikkeama : ± 5 % des arvosta

Paineenmuodostus : Automaattisesti mikropumpulla

Ilmanpaästö: Automaattinen

Autom. sammutus : Noin 30 sekunnin kuluttua

Käytöedellytkykset : Välillä + 10 °C ja + 40 °C,

ilmankosteus 15 - 85 %

Säilytysedellytykset : Välillä - 5 °C ja + 50 °C

Mitat : 70 × 67 × 80 mm sis. mansetin

Paino : Noin 140 g sis. paristot

Tuotenumero 51422

EAN-numero : 4015588514227

C0297

Jatkuvan tuotekehittelyn myotā pidätämme itsellämme oikeuden teknisin ja muotoilullisiin muutokiin.

5.6 Lopuksi

Toivotamme sinulle paljon iloa ja menestysta MEDISANA HGD -verenpainemittarin kaytossa, ja olemme varmoja siita, etta siitta on sinulle iloataodella pitkäan.

Kokeile oman hyvinvointisi vuoksi myös muita laututotteitamme, sillä kaikkialla maailmassa johtaviin rityksiin Home Health Care (codin terveydenhuolto) alalla kuuluvana rityksenä tarjoamme laajan tuotevalikoiman sellaisilla aloilla kuin terveystarkastukset, fysioterapia kotona, vaihtoehtoinen kivun hoito ja laadukkaat hygieniatuotteet.

6.1 Takuu- ja korjausehdot

Känny takuutapauksessa alan liikkeen tai suoraan asiakaspalveluhuollon puoleen. Jos laite tulee lahettä huoltoon, ilmoita vika ja laheta laitteen mukana kopio ostokuitista.

Tällöin ovat voimassa seuraavat takuuehdot:

1. MEDISANA-tuotteille myonnen tukuu myntipäiväksesta. Myntipäiväys tulee todistaa takuutapauksessa ostokuitilla tai laskulla.
2. Materiaali- tai valmistusvioista johtuvat puutteet korjataan takuuaikana maksutta.
3. Takuukorjaus ei pidennä takuuaikaa, ei laitteelle eikä vaihdetulle rakenneosalle.
4. Takuun ulkopuolelle jävät:

a. kaikki vahingot, jotka syntyvat asiattomasta käsittelystä, esim. käyttoohjeen noudattamatta jättämisetä.
b. Vahingot, joiden syyksi voidaan jajittaa ostajan tai asiattoman kolmannen osapuolen suorittama kunnossapito tai toimet.
c. Kuljetusvauriot, jotka ovat syntyneet matkalla valmistajalta kulut-tajalle tai asiakspalveluun lahetettäessä.
d. Lisaosat, jotka ovat alttiina normalaillle kulutukselle.

1. Vastuu laitteen aiheuttamista valittomista tai valillisista seurausvahingoista on myos poissuljetti, jos laitteelle aiheutunut vahinko hyväksytään takuutapaukseksi.

Jos sinulla on kysyttavaa tasta tai muista tuotteista, vastaamme kysmyksiis erittain mielellämme.

MEDISANA AG

Itterpark 7-9

D-40724 Hilden

Tel.: [phone] / 2007-60

Fax: [phone]

Asiakaspalvelun osoite loytyy viimeiseltä sivulta.

1.1 Vi tackar

Juvan teollisuuskatu 23

02920 Espoo

Tel.: [phone]

Fax: [phone]

eMail: [e-mail]

Internet: www.dlmarketing.fi

S

ALERE Electronics AB

Stormbyvagen 2-4

163 29 SPANGA

Phone: [phone]

Fax: [phone]

Internet: www.alere.se

GR

MEDISANA Hellas

Kosma Etolou & Kazantzaki 10

141 21 N. Iraklion

Tel.: [phone]

Fax: [phone]

eMail: [e-mail]

Internet: www.medisana.gr

MEDISANA AG

Itterpark 7-9

D-40724 Hilden

Tel.: [phone] / 2007-60

Fax: [phone]
