Zibro LC 300 - Patteri ZIBRO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Nestemäisellä polttoaineella toimiva siirrettävä lämmitin (lisälämmitys)
Merkki	ZIBRO (Toyotomi)
Malli	LC 300
Polttoaine	Nestemäinen polttoaine siirrettäviin lämmittimiin (parafiini) Ranskan asetusten 18/07/2002 ja 25/06/2010 mukaisesti
Nimellisteho (keskiarvo)	1900 W
Maksimi lämpöteho	3000 W
Minimi lämpöteho	800 W
Polttoaineen kulutus (min.)	67 g/h (0,083 L/h)
Polttoaineen kulutus (max.)	250 g/h (0,313 L/h)
Irrotettavan säiliön tilavuus	5,4 L
Säiliön toiminta-aika	17,3 h – 65,1 h
Mitat (L × S × K)	376 × 296 × 428 mm
Paino	8,0 kg
Sähköliitäntä	230 V - 50 Hz
Sähkönkulutus (sytytys)	320 W
Sähkönkulutus (jatkuva)	13 W
Huoneen vähimmäistilavuus	48 m³
Äänitaso	18 dB (min) – 35 dB (max)
Tärkeimmät toiminnot	Sähkösytytys, lämpötilan säätö (6°C – 28°C), ajastin, taloudellinen tila (SAVE), lapsilukko, korkeussäätö, itsepuhdistusjärjestelmä, automaattinen sammutus 65 h:n jälkeen
Turvallisuus	Ilmanlaadun valvonta (CO2-anturi), kaatumissuoja, ylikuumenemissammutus, huonon palamisen tunnistus
Huolto ja puhdistus	Puhdista tuulettimen suojus ja ritilä viikoittain; puhdista polttoainesuodatin säännöllisesti polttoaineella tai paineilmalla (ei koskaan vedellä)
Varaosat ja korjattavuus	Korjaukset valtuutettujen asiantuntijoiden toimesta; virtajohto tyyppiä H05 VV-F; lisävarusteet: käsipumppu, kuljetustulppa
Takuu	4 vuotta (pois lukien normaali kuluminen ja sopimattoman polttoaineen käyttö)

Usein kysytyt kysymykset - Zibro LC 300 ZIBRO

Kuinka sytytän Zibro LC 300 -lämmittimen?

Varmista, että kello on asetettu (katso luku C). Paina käynnistys/pysäytyspainiketta (① ②). Sytytyksen merkkivalo vilkkuu ja jää punaiseksi sytytyksen jälkeen. Näyttö näyttää huonelämpötilan (ROOM) ja asetuslämpötilan (SET). Älä koskaan käytä tulitikkuja tai sytytintä.

Mitä polttoainetta Zibro LC 300 käyttää?

Käytä yksinomaan nestemäistä polttoainetta, joka on tarkoitettu siirrettäviin lämmittimiin Ranskan asetusten 18/07/2002 ja 25/06/2010 mukaisesti (korkealaatuinen parafiini, ei vettä). Ranskassa suositellaan TOYOTOMI-polttoainetta. Bensiini ja kaikki muut polttoaineet ovat kiellettyjä.

Mitä tehdä, jos laite sammuu ja näyttää virhekoodin?

Katso virhekooditaulukko luvusta H. Esimerkkejä: E-0 (ylikuumeneminen) → anna jäähtyä; F-P (sähkökatkos) → käynnistä uudelleen; E- / (termostaattivika) → ota yhteyttä myyjään. Jos ongelma jatkuu, ota yhteyttä valtuutettuun asiantuntijaan.

Kuinka säätää haluttua lämpötilaa?

Kun laite on päällä, käytä säätöpainikkeita 14: paina ▲min. nostaaksesi, ▼hour laskeaksesi. °C vilkkuu, ja arvot tallentuvat noin 10 sekunnin kuluttua. Säätöalue: 6°C – 28°C.

Kuinka puhdistaa polttoainesuodatin?

Sammuta laite ja anna jäähtyä. Irrota irrotettava säiliö, poista polttoainesuodatin. Puhdista se puhtaalla polttoaineella tai paineilmalla. Älä koskaan puhdista vedellä. Aseta takaisin kuivumisen jälkeen.

Kuinka käyttää ajastintoimintoa (Timer)?

Laitteen tulee olla sammutettuna. Aseta ensin nykyinen kellonaika (luku C) ja haluttu lämpötila (luku E). Paina painiketta ② ja sitten TIMER. Numerot vilkkuvat: säädä käynnistysaika painikkeilla ▼hour ja ▲min. (minuutit 5 minuutin välein). 10 sekunnin kuluttua TIMER-merkkivalo syttyy. Poistaaksesi paina painiketta ②.

Kuinka aktivoida lapsilukko?

Paina KEY LOCK -painiketta (13) yli 3 sekunnin ajan. Näyttöön tulee KEY-LOCK-symboli. Vain käynnistys/pysäytyspainike toimii. Poistaaksesi paina KEY LOCK -painiketta uudelleen yli 3 sekuntia.

Kuinka kuljettaa lämmitintä turvallisesti?

Anna laitteen jäähtyä. Irrota irrotettava säiliö ja polttoainesuodatin. Aseta kuljetustulppa suodattimen paikalle. Kuljeta laite aina pystyasennossa vuotojen välttämiseksi.

Mitä tehdä lämmityskauden lopussa?

Sytytä laite ja anna sen kuluttaa kaikki jäljellä oleva polttoaine kokonaan. Älä säilytä polttoainetta seuraavaa vuotta varten. Puhdista laite ja säilytä se pölyttömässä paikassa, mieluiten alkuperäisessä pakkauksessaan. Aloita uusi kausi uudella polttoaineella.

Mikä on huoneen vähimmäistilavuus Zibro LC 300 -lämmittimelle ilman lisäilmanvaihtoa?

Suositeltu vähimmäistilavuus on 48 m³ (noin 20 m²). Pienemmissä huoneissa on ehdottomasti jätettävä ovi tai ikkuna raolleen (2,5 cm) riittävän ilmanvaihdon varmistamiseksi. Laite on varustettu CO2-anturilla, joka sammuttaa sen automaattisesti, jos ilma on riittämätön.

KÄYTTÖOHJE Zibro LC 300 ZIBRO

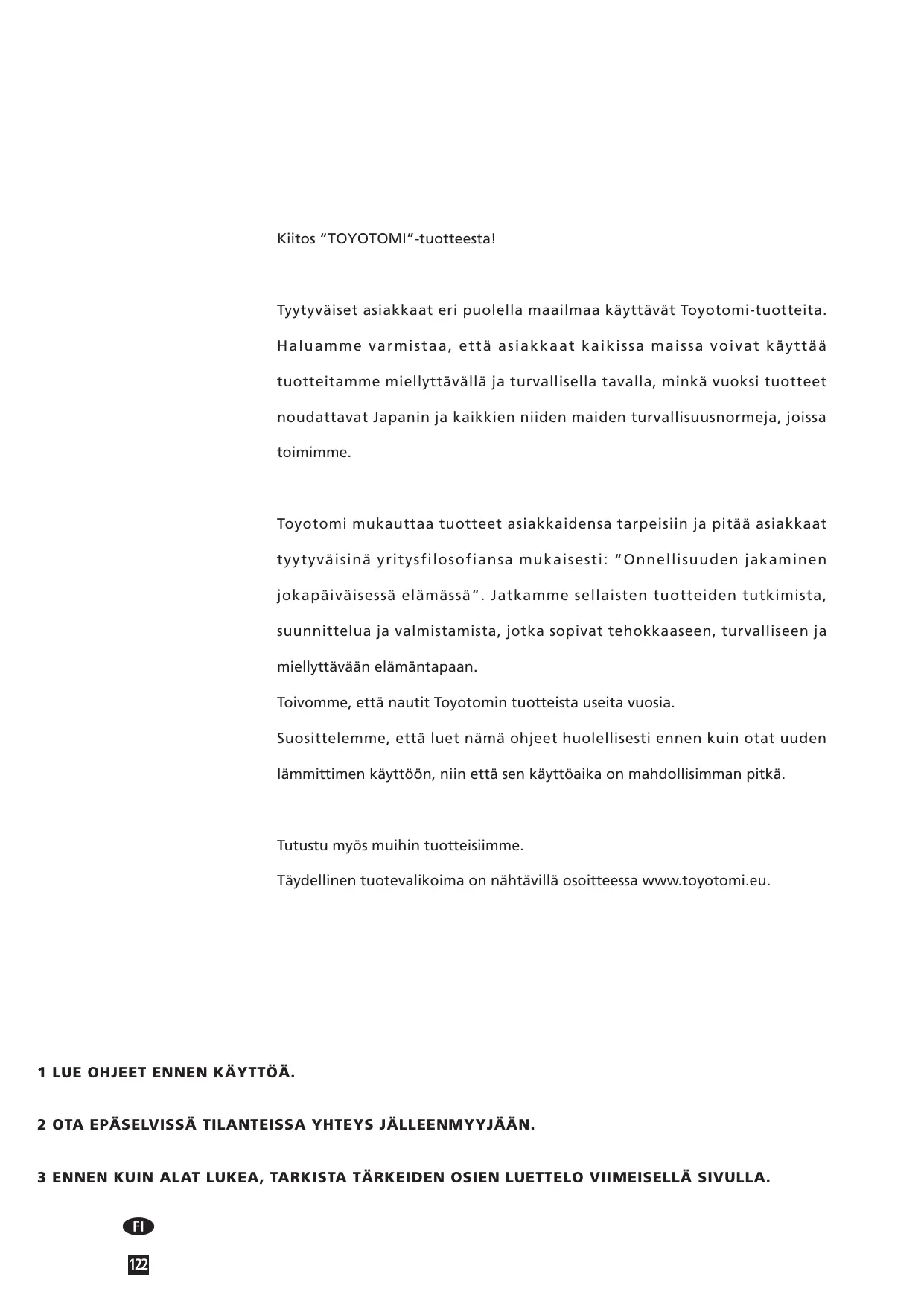

Kiitos "TOYOTOMI"-tuotteesta!

Tyytyväiset asiakkaat eri puolella maailmaa käytävät Toyotomi-tuotteita. Haluamme varmistaa, etta asiakkaat kaikissa maissa voivat käytäatuotteitamme miellyttävällä ja turvallisella ravalla, minkä vuoksi tuotteet noudattavat Japanin ja kaikkien niiden maiden maiden turvallisuusnormeja, joissatoimimme.

Toyotomi mukauttaa tuotteet asiakkaidensa tarpeisiin ja pitää asiakkaat tytyväisinä yritysfilosofiansa mukaisesti: "Onnellisuuden jakaminen jokapäiväissessä elämssä". Jatkamme sellaisten tuotteiden tutkimista, suunnittelua ja valmistamista, jotka sopivat tehokkaaseen, turvalliseen ja miellyttävään elämäntapaan.

Toivomme, etta nautit Toyotomin tuotteista useita vuosia.

Suosittelemme, etta luet namä ohjeet huolellisesti ennen kuin otat uuden lammittimen käyttoön, niin etta sen käyttoaika on mahdollisimman pitkä.

Tutustu myös muihin tuotteisiimme.

Täydellinen tuotevalkoima on nähtävillä osoitteessa www.toyotomi.eu.

1 LUE OHJEET ENNEN KÄYTTÖA.
2 OTA EPASELVISSA TILANTEISSA YHTEYS JALLEENMYJJÄN.

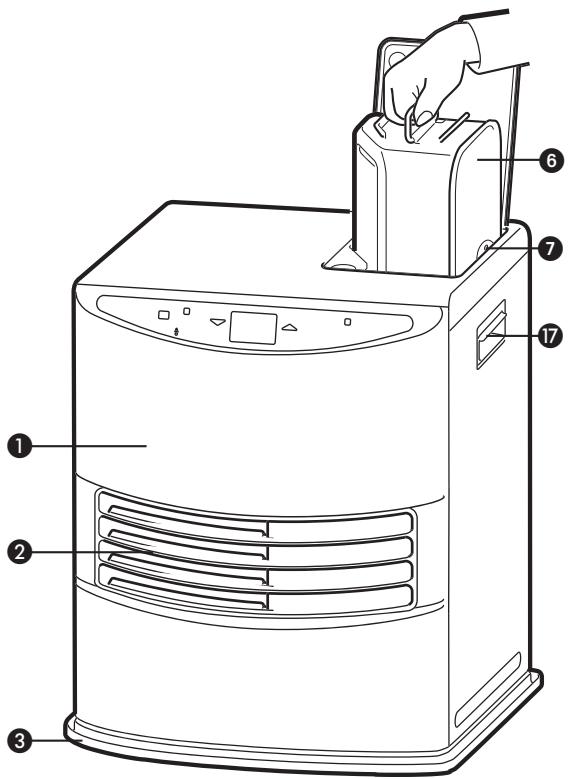

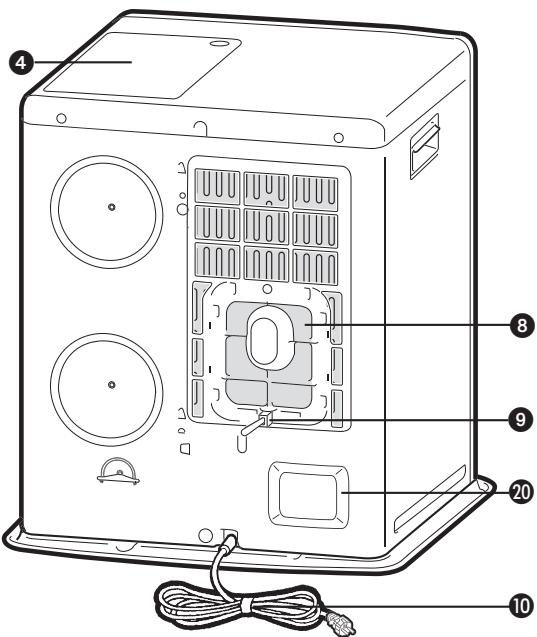

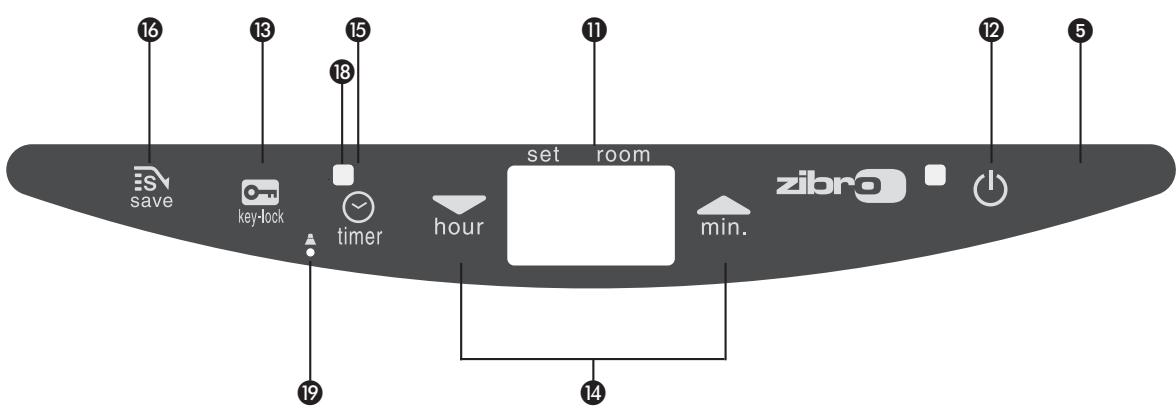

3 ENNEN KUIN ALAT LUKEA, TARKISTA TÄRKEIDEN OSIEN LUETTELO VIIMEISELLÄ SIVULLA.

YLESET KÄYTTÖOHJEET

Seuraavassa on kuvattu lammittimen käyttoönonot tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttoohjeessa.

1 Poista kaikki pakkausmaterialialit (katso osa A, kuva A).
2 Täytä irrotettava säiliö (katso osa B, kuva C).
3 Työnnä pistoke pistorasiaan.
4 Sytytä lammitin käyttemällä (katso osa D).
5 Muuta lampötilaa tarvittaessa käyttemälä saatönappäimiä (katso osa E).
6 Sammuta lammitin painamalla -nappainta 12.

• Paloturvallisuuden vuoksi sällö on täytettä joko lammittimen ollessa pois pälätä tai eri huoneessa kuin lammitin.
• Kun sāliö on tāytetty turvallisen matkan päässa lammönlähteista ja avotulesta, huolehdi sāliön sulkemisesta kunnolla (katso osa B).
• Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa "uudelta".
• Varastoi polttoölykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisia korkkeja ja tiivisteita.
• Polttoöljykin vanhenee. Ota käytöön uusi kanisteri aina lämmityskauden alussa.
• Käytä vain korkealaatuista, vedetöntä, puhdasta parafiiniä paikallisen lainsäddännön mukaisesti (TOYOTOMI poltoaine).
• Jos vaihdat paloöljyn merkkiä tai typpiä, varmista etta kaikki aikaisemmin käytössä ollut ölj on tyhjentynyt siirrettävän lammittimen sisälta.

MITÄ SINUN TULEE TIETÄ ENNEN KÄYTTOÄ

VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ

Lue tämä käyttoopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, etta se on paikallisten ja kansallisten lakien, märäysten ja standardien mukainen. Laitetta saa käyttaa vain lammityslaitteena kotitalouksissa. Laitetta saa käyttaa vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa.

Tässä lämmittimessä on ilmanlaadun valvontajärjestelmä 20. Jos lämmittimen käytöhuoneen ilmanvaiahto ei ole riittävää tai huone on liian pieni, lämmitin sammuu automaattisesti.

Varmista, etta ilmanvaihto on riittä. Nain lammitys toimii miellyttävästi ja turvallisesti.

HUOMAUTUS: Jotta lammitin ei sammu odottamattomasti, ovi tai ikkuna on suositeltavaa jattä raolleen, kun lammitin on toiminassa.

Mallista riippumatta on aina varmistettava, etta lammitinta kaytetaan riittavansuressa tilassa, jolloin kaytto on turvallista eikä lisailmanvaiahtoa tarvita (katso osaP). Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettvä hieman raollaan (noin 2,5 cm). Tilassa, jossa lammitinta kaytetaan, on oltava riittävi ilmanvaiahto (tuloja poistoilma-aukkojen on oltava vahintään 50~cm^2

Suosittelemme myös tämän tekemistä hyvin eristetyssä tai vedettömääsu huoneessa ja/tai suuressa korkeudessa. Älä käytä lammitintä kellareissa tai muissa maanalaisissa paikoissa.

Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lampoanturin toimintaa ei voida taata. Jos olet epavarma, ota yhteyttä myyjaliikkeeseen.

RANSKAA KOSKEVA HUOMAUTUS: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmittimille tarkoitetulla paloöljyllä asetusten 25-06-2010 ja 18-07-2002 mukaisesti. Muiden polttoaineiden käytö on kielletty. Kysy myjälikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet. Nestemäisellä polttoaineella toimiva siirrettävä Lämmitin on tarkoitettu lisälammitttimeksi, ei jatkuvaksi lammonlähteeksi.

YHDISTNYTTÄ KUNINGASKUNTAA KOSKEVA HUOMAUTUS: Käytä ainoastaan C1-luokan palöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa.

Käytäjan on noudatettava seuraavia käytööhjeita:

ALÄ

• käytä petrolia.

• käytä nestemäisellä polittoaineella toimivaa siirrettävää lammitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa.

• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta),

maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1900 metrin korkeudessa.

• tee muutoksia lammittimen turvalaitteisiin.

Tämntyppisen lammittimen käytö yleisissa tiloissa edellyttäa

maaraysten mukaista ennakkolupaa. Hanki tietao tarvittavista luvista etukateen.

OIKEA POLTTOAINE

Lämmitin on suunniteltu käytettäväksi laadukkaan, vedettöman ja puhtaan parafiiniöljyn (TOYOTOMI polttoaine). Vain tällaisia polttoaineita käytettaessä palaminen on varmasti puhdasta ja tāydellista. Heikkolaatuisen polttoaene n käytösta voi seurata

• virheellisen toiminnan todennäöisyden kasvu
• epataydellinen palaminen
• lammittimen käytöän lyhentyminen
• savua ja/tai hajuja
• kerrostumien muodostuminen ritilään tai kuoreen.
  Oikean polittoainee valitseminen on siten olennaisen tärkeä lammittimen turvallisen, Tehokkaan ja miellyttävän kayton kannalta.

Takuu ei kata muun kuin korkealaatuisen, vedettomän ja puhtaan paloölyn kaytosta johtuvia vauroiita tai toimintahäiriöitä.

Känny lämmittimen polttoainetta valitessasi aina paikallisen myyjan puoleen.

Vain oikean polttoaineen kayttaminetakaai lammittimen turvallisen, tehokkaan ja miellyttavän kayton.

Tämä kuljetuskorkki on pakattu erillän-Laatikkoon. Vain tata korkkia kayttamalla voidaan varmistaa, etta lammitimen kuljetus kayton jälkeen sujuu ongelmitta. Säilytä se huolel-lisesti!

1 Lapsia on valvottava, etteivat he leiki laitteen kanssa.
2 ALA siirra lammitinta, kun se palaa tai on vielakuuma. ALA tayta tai huolla lammitinta, kun se palaa tai on vielkuuma.

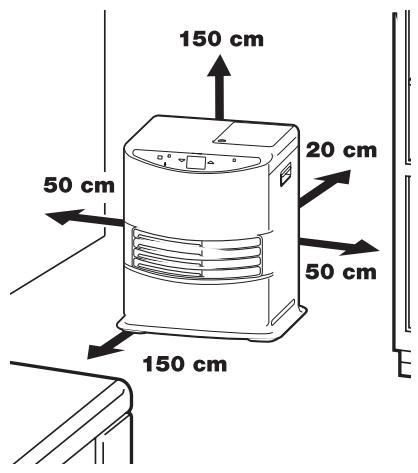

3 Sijoita lammitin siten, etta sen etupuoli on vahintaan 1,5 metrin etaisyydella seinista, verhoista, huonekaluista, ruiskupurkki ja kaasusylinteri. ALA sailo poltoainesailliotä lammittimen lahelle.
4 ÅLÄ käytä lämmitintä polyisissä tai erityisen vetoisissä paikoissä. Niissä palaminen ei tapahdu parhaalla mahdollisella tavalla.
5 Sammuta lammitin ennen kuin menet nukkumaan.
6 Säilytä ja siirrä polttoinetta vain sopivissa säiliöissä ja kanistereissa.
7 Varmista, etta polittoaine ei altistu lammolle tai suurille lampotilanvahteluille. Sailytä polittoinetta AlNA viileassä, kuivassa ja pimeassä paikassa (auringonvalo heikentaaaatlua).
8 ALA koskaan kayta lammitinta paikoissa, joissa voi olla Haitallisia kausuja tai hajuja (esim. pakokaasua tai maalinhajua).
9 Muista, etta lammittinen rtilä kuumenee. Laitteen peittämisestä aiheutuu tulipalovaara.
10 Varmista AlNA, etta ilmanvaihto on riittava.
11 Lämmitintä ei saa sijoittaa valittömästi pistorasian alapuolle.
12 Alle 3-vuotiaat lapset on pidettäva etäällä laitteesta, elleiheitä valvota jatkuvasti. Yli 3-vuotiaat mutta alle 8-vuotiaat lapset saavat kytkeä laitteen pälle ja pois sillä edellytyksellä, etta se on asennetu tarkoitettuun, normaaliin käyttopaikkaansa, ja heille on annettu neuvontaa tai ohjeet laitteen käytostä turvallisella tavalla, ja he ymmärvat siihen liittyvat vaarat. Yli 3-vuotiaat mutta alle 8-vuotiaat lapset eivät saa kytkeä laitetta verkkoon, säätä sitä, puhdistaa sitä tai tehdä huoltotoitä.
HUOMIO - Jotkin tämän tuotteen osat voivat lammetä hyvin kuumiki ja aiheuttaa palovammoja. Erityistä huomiota on kiinnitettä silloin, kun lapsia ja vaaranalaisia ihmisä on läsna.
13 Lapsed eivat saa leikkia laitteella.
14 Lapsed eivat saa suorittaa huolto- tai puhdistustoimenpiteita laitteelle ilman valvontaa.
15 ALA oleskele pitkia aikoja lammittimen lahell.

A LÄMMITTIMEN ASENTAMINEN

1 Ota lammitin varovasti pois laatikosta ja tarkista laatikon sisälto. Lammittinen lisaksi laatikossa on myös

• käsikäyttoinen polttoaninepumppu
• kuljetuskorkki
• namā käyttoohjeet.

Säilytä当场ikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetustavarten.

2 Avaa irrotettavan sällön kansi 4 ja poista pahvipala.
3 Täytä irrotettava säiliö kohdassa B kuvatulla tavalla.
4 Lattian tulisi olla kiinteä ja tãysin tasainen. Siirră lammitintă, jos se ei ole suorassa. Älä korjaa lattian epatasaisuutta asettamalla kirjoja tai muita tavaroita lammittimen alle.
5 Työnnä pistoke 10 pistorasiaan (230 voltia - AC / 50 Hz) ja säädä oikea aika käyttramällä saätönappäimiä 14 (katso osa C).
6 Lämmitin on nyt käytövalmis.

ASETA KORKEUS

1 Jos lammitintä käytetaan 800-1300 m korkeudessa, käytä korkeustilaa 1. Paina korkeuspainiketta ohuella tangolla, kuten paperillittimellä, ja kytke samanaikaisesti laite pistorasiaan. Silloin / / A " nakyy naytolla.
2 Jos lammitiä kaytetaan 1300-1900 m korkeudessa, kayta korkeustilaa 2. Asetetuasi korkeustilan 1, paina korkeuspainiketta 19 ohuella tangolla ja kytke samanaikaisesti laite uudelleen pistorasiaan. Silloin "2" nakyy naytollä.
3 Korkeustilan 2 asettamisen jälleen kytke korkeustila pois painamalla korkeuspainiketta 19 ja kytke samanaikaisesti laite uudelleen pistorasiaan. Silloin "U" nakyyy naytollä, ja "▲" katoaa.

HUOMAUTUS: Kun korkeustila 1 on asetettu, korkeusmerkintä "▲" palaa näytöllä. Kun korkeustila 2 on asetettu, korkeusmerkintä "▲" vilkkuu käytön aikana.

HUOMAUTUS: Virtakatkon tai lammittimen verkkovirrasta irrottamisen tapauksessa korkeusasetus sāilyy.

Älä käytä lammitintä yli 1900 metrin korkeudessa.

ÄÄENENOIMAKKUUDEN SÄÄTO

Tämän lammittimen summerin äenenvoimakkuutta voidaan säätä. Alkuperäinen assetus on Korkea taso.

1 Paina SAVE-painiketta 6 ja pidä sitä alhaalla yli 3 sekuntia, niin summerin äenenvoimakkuus vaihtuu Korkeasta Matalaan.
2 Paina uudelleen SAVE-painiketta 16 ja pidä sitä alhaalla yli 3 sekuntia, niin summerin äenenvoimakkuus vaihtuu Matalasta Korkeaan.

HUOMAUTUS: Äenenvoimakkuuden taso on joko Matala tai Korkea, mutta turvalaitteen halytys kuuluu Korkealla tasolla.

HUOMAUTUS: Kun lammitin on irrotettu verkkovirrasta tai virtakatkon jäldeen, äenenvoimakkuus on oletusasetus Korkea.

Täytä irrotettava polttoinesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

1 Varmista, etta lammitin on sammutettu.

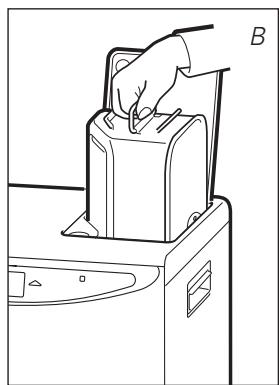

2 Avaa yläkansi ja nosta irrotettava sailiö pois lammittimen sisälta (kuva B). Aseta irrotettava sailiö maahan (siten etta korkki osoittaa ylöspäin, kuva C) ja kierra polttoinekorkki auki (kuva C). HUOMAUTUS: Saliostä voi valuva joitakin tippoja.

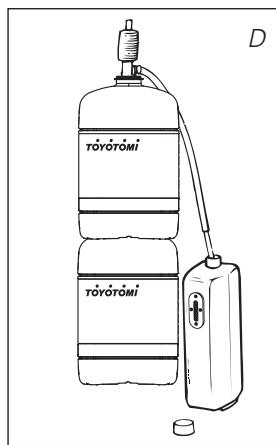

3 Täytä sällio käyttämälä apuna poltoainepumppua (seuraa pumpun käyttoohjeita). Varmista, etta poltoainekanisteri on korkeammalla kuin irrotettavapoltoainesäiliö (kuva D). Aseta uurrettu letku irrotettavan sällön täyttoaukkoon.
4 Tarkkaile irrotettavan sāliön polttoainenäyttoä sāiliö tä tayttäessäsi (kuva E). Lopeta tāytö, kun polttoainenäytto osoittaa, etta sāliö on tāynna. Ålä koskaan tāytä sāliö tā liian tāyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lämmetessään).
5 Anna pumppuun jäeneen poltoaineen valu a takaisin poltoainekanisteriin ja irrota pumppu varovasti. Kierra sällön korkki huolellisesti kiinni. Puhdista polittoainevuodot.
6 Tarkista, etta polittoainesaillion korkki on suorassa ja kunnolla kiinni. Aseta irrotettava sailiotakaisin lammittimeen (korkki alaspain). Sulje kansi.

C KELLON ASETTAMINEN

Oikea kellonaika voidaan asettaa vain, kun lammitin on kytketty verkkovirtaan eikä siinä pala liekki. Aseta kellonaika kayttamällä säätönappäimiä Paina ensin toista kahdesta nappäimestä toiminnon kytemiseksi paälle (4-numeroinen alkaa vilkkua). Aseta seuraavaksi tunnit kayttamällä vasenta olevaa nappäintä (▼hour) ja sitten minuutit kayttamällä oikeaa olevaa nappäintä (▲min.). Nosta arvoa yhdellä askeleella painamalla kerran. Kun pidät nappäimen painettuna, arvo jatkaa kasvamistaan, kunnes vapautat nappäimen jälleen. Noin 10 sekunnin kuluttua 4-numeroisen symbolin vilkkuminen lakkaa, ja asetus lukitaan (kuva F). Viisi minuuttia lammittimen sammuttamisen jälleen tiedot havivät nāytösta, ja lammitin siirtyy automaattisesti valmiustilaan.

Kun lammittimen virtajohto on ollut irrotettuna (tai virtakatkoksen jälkeen), aika on asetettava uudelleen.

D LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lammittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Siksi ilmanvaihtoa on tehostettava.

Sytytä lämmitin aina -painikkeen 12 avulla. Älä koskaan käytä tulitikkuja tai tupakansytytintä.

Sytytä lammitin painamalla -painiketta ⑫. POWER-merkkivalo alkaa vilkua osoituksena siita, etta sytytystoimenpide on käynistnyt. Tämä kestää hetken ajan. Kun lammitin palaa, POWER-merkkivalo palaa (punaisena). Tietonäytössa ⑭ nakyy kaksi numeroa. Niiden vieressä oleva valo ilmaisee, etta numerot viittaavat lamptoilihin (kuva G). Todellinen huoneenlampö ilmoitetaan ROOM-kohdan alla. Lämpötila-asetus puolestaan ilmoitetaan SET-kohdan alla. Viimeksi mainittua voideaan muuttaa saatönäppäimillä (katso osa E).

Tarkista aina ennen lämmittinen sytyttämista, etta irrotettavassa sailiössa on tarpeeks i polittoainetta.

F: Kun 4-numeroisen symbolin vilkuminen lakkaa,asetus on lukittu ilmoitettuun arvoon.

G: Vaadittu lampotila vasemmalla, mitattu lampotila oikealla.

E VAADITUN LAMPÖTILAN ASETTAMINEN

Lampötila-asetusta voidaan saaatäa vain, kun lammitin palaa. Säädä lampötilaa käytämällä saatönappaimä 14. Paina ensin toista kahdesta nappäimasta toiminon kyt-kemiseksi pälle (°C-merkki alkaa vilkua). Säädä seuraavaksi lampötilaa. Käytä oikealla olevaa nappäintä (▲min.) lampötila-asetuksennostamiseksi ja vasemmalla olevaa nappäintä (▼hour) lampötilan laskemiseksi. Nosta arvoa yhdellä askeleella painamalla kerran. Noin 10 sekunnin kuluttua °C-merkin symbolin vikkuminen lakkaa, ja asetus lukitaan (kuva G).

Lämpötilan säätöalue on 6 °C (minimi) - 28 °C (maksimi). Kun lämmittimen virtajohto on ollut irrotettuna (tai virtakatkoksen jälkeen), lämpötila nollaantuu tehdasasetukseen 20 °C.

F AJASTIMEN KÄYTTÄMINEN

Ajastintoiminnon avulla voit kytkeä lammittimen pälle automaattisesti esivalittuna aikana. Jotta lammitin voidaan kytkeä pälle, oikea aika on asetettava (katso osa C) ja lammittimen tulee olla.POIS PÄltä. Noudata seuraavassa kuvattua menetelyä.

1 Paina 山 -painiketta 12 ja TIMER-nappainta 15 heti sen jälkeen. TIMER-valo 17 ja 4-numeroinen 1 alkavat vilkkua.
2 Säätönäppäimillä voit asettaa ajan, jona lämmittimen on sytyttävä. Aseta tunnit käyttemällä vasenta olevaa nappäintä (▼hour) ja sitten minuutit käytämällä oikeaa olevaa nappäintä (▲min.) (5 minutin saätövali).
3 Noin 10 sekunnin kuluttua 4-numeroiseen symboliin tulee jalleen CLOCK, ja TIMER-valo ⑦ syttyy osoituksena siitä, etta ajastintoiminto on aktivoitu (kuva H).
4 Ajastimen avulla varmistetaan, etta huone on lammitety noin vaadittuun lampötilaan asetettuna aikana.

Kun haluat kytkeä lammittimen pois pälta ja sytyttäa sen uudelleen ajastimella, sinun tarvitsee vain painaa TIMER-näppäintä (katso osa G).

Paina -painiketta 12 kerran ajastinasetuksen poistamiseksi.

G LÄMMITTIMEN SAMMUTTAMINEN

Lammitin voidaan sammuttaa kahdella tavalla:

1 Paina -painiketta 12. Tietonayttoön tulee CLOCK- signaali. Liekki sammuu tastä noin yhden minuutin kuluessa.
2 Paina TIMER-näppäintä 15, kun haluat sammuttaa lämmitimen ja sytyttäa sen uudelleen ajastimella seuraavalla kerralla. Tämä ei ainoastaan samuta lämmitä vaan myöskin aktiviä ajastintoiminnon. Voit muuttaa vaadittua aikaa säätönäppäimillä 14 (katso osa F).

H: TIMER-merkkivalo
ilmoittaa,etta
ajastintoiminto on
kytketty pois pälta.

H TIELTONÄYTTÖ

Tietonäytö ① ei toimi ainoastaan (asetetun) ajan ja lampötilan (osat C, E ja F) ilmaisimena vaan se myös ilmoittaa lammittimen virheellisetä toiminna. Tietonäytön koodi ilmoittaa ongelman luonteen:

Tietonäytön koodi ilmoittaa mahdollisen ongelman.

KOODI	TIEDOT	TOIMENPIDE
E-0	Lämmitinen sisällä oleva lämpötila on liian suuri.	Jähdytä ja sytytä uudelleen.
F-0	Virtakatkos.	Sytytä lämmitin uudelleen.
E-1	Viallinen termostaatti.	Ota yhteys tuotteen myyjään.
F-1	Viallinen polttinen termostaatti.	Ota yhteys tuotteen myyjään.
E-2	Käynnistysongelmia.	Ota yhteys tuotteen myyjään.
E-23	Sytytä lämmitin uudelleenvalittömästi sammutuksen jälkeen.	Odota noin. 30 s. ja pistokkeen uudelleenkyktemisen jälkeen sytytä uudelleen.
E-5	Kaatumissuojaus.	Sytytä lämmitin uudelleen.
E-6	Huono palaminen.	Ota yhteys tuotteen myyjään.
E-7	Huoneen lämpötilayli 32 °C.	Tarpeen vaatiessa,sytytä lämmitin uudelleen.
E-8	Viallinen tehostin.	Ota yhteys tuotteen myyjään.
E-81	Epänormaali taajuus.	Työnnä pistoke pistorasiaan uudelleen.
E-9	Ilmasuodatin on likainen taiPoltoainepumppu on likainen.	Ota yhteys tuotteen myyjään.Puhdista suodatin.
65 Hr	Lämmitin on ollut jatkuvasti pällä65 tuntia ja on sammunut automaattisesti.	Ota yhteys tuotteen myyjään.Kytke lämmitin takaisin pälle.
--: --+	Poltoaine on loppu.	Täytä irrotettava säiliö uudelleen.
--: --+	Riittämätön ilmanvaihto.	Tehosta ilmanvaihtoa.
E-11+	Riittämätön ilmanvaihto.	Tehosta ilmanvaihtoa.

Ota aina yhteyttä myyjälikkeeseen, jos ilmenee edellä mainituista poikkeavia toimintahäiriöitä tai virhe toistuu edellä kuvatuista korjaustoimenpiteista huolimatta.

AUTOMAATTINEN SAMMUTUS

Tässä lammittimessä on turvajärestelmä, joka sammuttaa lammittimen automaattisesti 65 tunnin yhtäjaksoisen toiminnan jälkeen. Näytöön tulee tällöin seuraava sisälto:65 Hr. Halutessasi voit kytkeä lammittimen uudelleen pälle painamalla (katso osa D).

AUTOMAATTINEN PUHDISTUSTILA

Kun lammitin on palanut yhtäjaksoisesti kahden tunnin ajan suurimmalla asetuksella, poltin aloittaa automaattisen puhdistuksen. Näytöön tulee automaattisen puhdistuksen koodi : 5 , joka laskee arvoon : 1 . Toimenpidekestää 5 minuuttia. Tänä aikana poltin toimii pienimmällä asetuksella, kun poltin puhdistuu automaattisesti. Kun poltin on jälleen puhdas, lammitin kytkeytyy jälleen automaattisesti suurimmalle asetukselle.

LAPSITURVALUKKO

Lapsiturvalukon avulla lapsia voidaan estaa muuttamasta lammittimen asetuksa vahingossa. Kun lammitin palaa ja lapsiturvalukko on paallä, lammitin voidaan ainoastaan kytkea pois paaltä. Mitään muita toimintoja ei voida käyttaa. Jos lammitin on jo sammutettu, lapsiturvalukko estaa myös lammitimen sytytämisen vahingossa. Ota lapsiturvalukko käyttoön painamalla M-nappaintä yli kolmen sekunnin ajan. KEY-LOCK-merkkivalo tulee tietonayttoön (kuva l) osoituktena siita, etta lapsiturvalukko on otettu käyttoön. Poista lapsiturvalukko käytostā painamalla 18-nappainta uudelleen yli kolmen sekunnin ajan.

I: Kun -merkki tulee näyttoön, lapsiturvalukko on aktivoitu.

'SAVE'-toiminnolla voidaan rajoittaa lampotilaa. Kun tamä toiminto on käytössä, lammitin menee automaattisesti pois paälta, kun huoneen lampotila ylittäa asetetun lampotilan 3^ :IIa. Kun huoneen lampotila on taas laskenut asetuslampotilaan, lammitin kytkeytyy automaattisesti paälle. Ota 'SAVE'-asetus käytöön painamalla nappäintä 16. SAVE-merkkivalo sytty (kuva J). Toiminto pointetaan käytösta painamalla SAVE-nappäintä kerran uudelleen.

llman 'SAVE'-asetustakin lammitin pyrkii sailyttamän asetetun lampötilan säätämällä lammityskapasiteettia. 'SAVE' on saëstöasetus, jota voit käytta esimerkiki silloin, kun et ole itse huoneessa tai haluat pitä pakkasen poissa huoneesta.

K POLTTOAINEEN MERKKIVALO

Jos POLTTOAINEEN merkkivalo tulee nakyviin, polttoaine riittäa seuraavat 10 minuuttia. Jäljellä oleva aika on nakyvissä tietonäytöllä (kuva K).

Voit poistaa irrotettavan sällön lammittimestä ja täytää sällön uudella polttoaineella asuinalueen ulkopuolella (katso luku B).

Kuulet irrotettavan säliön tayttamiseen kehottavan varoitusäänen kahden minuutin välein. Jos et ryhdy toimenpiteisiin, lammitin sommuu itsestaan. Varoitusmerkki kuuluu taas. POLTTOAINEEN merkkivalo ja palkit (---) vilkkuvat tietonäytöllä. Voit lopettaa tämän painamalla kerran 山 painiketta 12.

Kun lammitin on käytänyt kaiken poltoaineen ja se on sammunut,kestäa hetken aikaa sailiön tāyttamisen jälkeen, ennen kuin lammitin on taas täysin käytövalmis.

L 'VENT'-MERKKIVALO

Kun huoneen ilmanvaihto on riittamätön, lammitin sammuu automaattisesti. Tässä tilanteessa tietonäytölle ilmestyy E-1/1, VENT-ilmaisimen merkkivalo vilkkuu (kuva L). Kun huoneen ilmanvaihtoa on tehostetty (esimerkiki si avamalla ovea tai ikkunaa hieman enemmän), lammitin voidaan sytyttä uudelleen painamalla -painiketta 12.

MKUNNOSSAPITO

Sammuta lammitin ja anna sen jäahtyä ennen kuin aloitat kunnossapitotyöt. Irrotamys pistoke pistorasiasta. Lammitintä ei juuri tarvitse huoltaa. On kuitenkin tärkeä puhdistaa imuroimalla ilmanvaihtoaukon suodatin kerran viikossa ja ritilä

kostealla kankaalla.

Tarkista myös poltloanesuodatin saannollisesti:

1 Poista irrotettava sāliö 6 lämmittimestä ja irrota poltoainesuodatin (kuva M). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina.
2 Poista lika naputtamalla poltoainesuodatinta ylosalaisin kovaa pintaa vasten. (Alä koskaan puhdista sitä vedellä!)
3 Asenna polittoairesuodatin takaisin lammittimeen.

Suosittelemme, etta polly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä.

Älä poista lammittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjän. Jos virtajohto on vauroitunut, sen saa vaihtaa vain valtuutettu sähköasantaja. Käytä uutta H05 VV-F -tyypin virtajohtoa.

J: Kun SAVE-valo sytty, lammitin menee automaattisesti paalle tai kytketyu automaattisesti poisi paalti niin, etta lampotila pysyy märitetyllä valillä.

K: Kun FUEL-merkkivalo sytty, tietonaytossa naytetaan, kuinka moneksi minuutiksi sailiossa on poltoainetta.

L: Vilkkuva VENT-merkkivalo ilmoittaa,
etta ilmanvaihtoa on tehostettava.

Polttoinesuodatin

N VARASTOINTI (LÄMMITYSKAUDEN PÄATTYESSÄ)

Varastoi lämmitin polyttömaan paikkaan lämmityskauden lopuksi ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttemätontä poltoainen ei voi käyttaa seuraavalla lämmityskaudella. Siksi kaikki polittoaine on suositeltavaa polttaa loppuun. Jos poltoainen on viel jäljellä, alä heita sitä pois vaan huolehdi sen havittämisetä kemiallisten kotitalousjätteiden käsittelya koskevien paikallisten märäysten mukaisesti. Käytä uuden lämmityskauden alussa aina uutta poltoainena. Kun aloitat uudelleen lämmittimen käytön, noudata jälleen käyttoohjeita (alkaan kohdasta A ja kuten ohjeissa on kuvattu).

Kuljetuskorkki

OKULJETUS

Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lammittimen kuljetuksen aikana:

1 Anna lammittimen jäahtyä.
2 Poista irrotettava sailiö 6 lammittimestä ja irrota polttoainesuodatin (katso osa M, kuva M). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Sailytä polttoainesuodatinta ja irrotettavaa sailiö tä lammittimen ulkopuolella.
3 Aseta kuljetuskorkki polttoainesuodattimen paikalle (kuva N). Paina se tiukasti kiinni. Kuljetuskorkki estaennimmät oljyvuodot lammittimesta siirtamisen aikana.
4 Liikuta lammitintä aina pystysuorassa asennossa.
5 Poista polttoöly lammittimessä kiinn olevasta sälliostä pumpulla ennen siirtä-mistä tai jos oljy on vaäränlaista tai likaista. Irrota ensin oljynsuodatin ja syöta pumpun letku lammittimessä kiinn olevaan sällioön. Toimi samalla ravoin, jos sällioön on paassyt vetä.

P
TEKNISET TIEDOT

Sytytys	sähköinen	Mitat (mm)	leveys	376
Poltoaine	parafiini	pohjalevyn kanssa:	syvyys	296
Teho (kW) maks.	3,00		korkeus	428
Teho (kW) min.	0,80	Lisävarusteet:- käsikäytöinen polttoainepumppu
Sopiva tila (m3)**	48-120		- kuljetuskorkki
Polttoaineen kulutus (l/h)*	0,313	Verkkovirta	230 V
			-- AC / 50 Hz
Polttoaineen kulutus (g/h)*	250	Sähkönkulutus:
Palamisaika aika yhdellä säiliöllisellä (h)*	17,3	- sytytin	320 W
Irrotettavan säiliön tilavuus (litraa)	5,4	- jatkuva	13 W
Paino (kg)	8,0	Sulak	250V, 5A

Ilmanvaiahdon laadun valvonta (ilman uudistaminen): CO2 -tason suora mittaus (NDIR CO2 -anturi 20).
* Maksimiasetuksella ** Määritetyt arvot ovat suunta antavia

TAKUUEHDOT

Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa OSTOPAIVASTA. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

1 Muita vahinkoja, mukaan lukien valillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljettu.
2 Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuaiakaa.
3 Takuu ei ole voimassa, jos lammittimeen on tehty muutoksia, siinä on kaytetty muita kuin alkuperäisia varaosia tai korjauksia on teetetty kolmannella osapuolella.
4 Takuu ei koske kulumiselle alteiita componentteja, kuten polttimen mattoa, pakkausmaterialiaaleja ja polittoaineletkua.
5 Takuu on voimassa ainoastaan esitettaessä alkuperäinen, paivätty ostotosite, johon ei ole tehty muutoksia.
6 Takuu ei koske vahinkoja, jotka johtuvat käytöohjeiden vastaisesta toimin-nasta, huolimattomuuudesta tai värärantyyppisen tai vanhentuneen polttoainen käytösta. Väräränlaisen polttoaineen käytö voi olla jopa vaarallista*.
7 Kuljetuskustannukset ja lammittimen tai sen osien kuljetukseen liittyvat riskit ovat aina ostajan vastuulla.

Tarpeettomien kustannusten välttämiseksi suosittelemme, etta luet aina ensin käyttoohjeet huolellisesti. Jos käyttoohjeista ei ole apua, vie lammitin tuotteen myyjälle korjausta varten.

TUOTSESELOSTE

(a) Tavarantoimittajan nimi / tavaramerkki TOYOTOMI Europe Sales B.V.
(b) Mallin LC-300
(c) Energiatehokkuusluokka A
(d) Suora lampietoho 3.0kW
(e) Epäsuora lämpöteho N/A
(f) Energiatehokkuusindeksi 94.9%
(g) Hyötysuhde 100%

(h) Erityiset varotoimenpiteet Katso asennus-, tai huolto-ohjeet käytöoppaasta.

TÄRKEÄT OSAT

1 Etulevy
Ristikko
3 Alustalevy
4 Irrotettavan sällönn kansi
⑤ Kayttopaneeli
6 Irrotettava sailio
7 Polttoainenäytö irrotettava sällö
Illmanvaihtoakon suodatin
9 Lammönsaedin
10 Pistoke + johto
Tietonäytto
12 nappain
13 Lapsiturvalukko
14 Saatönappäimet (aika ja lämpötila)
15 Ajastin
16 SAVE-saastönappän
17 Kahva
18 Ajastinlamppu
19 Korkeuden asetuspainike
20 Ilmanlaadun valvontajärestelma

Tämä tuote ei sovellu ensisijaiseksi lammittimeksi.

Jos haluat lisātietoja tai kohtaat ongelmia, joita ei kāsitellä nàissā ohjeissa, verkkosivustolla osoitteessa www. toyotomi.eu tai pyydā tarvittavat tiedot myynnin tupiosastolta (osoite ja puhelinnumero lóytyy sivustolta www. toyotomi.eu).
