BEDIENUNGSANLEITUNG Zibro LC 300 ZIBRO

Vielen Dank für den Kauf des Marken-Heizofens von Toyotomi!

Der japanische Hersteller Toyotomi Co. Ltd. ist seit mehr als 65 Jahren weltweiter Marktführer im Bereich mobiler Petroleummöfen. Toyotomi steht für Service, Qualität und Garantie. Auf der ganzen Welt nutzen zufriedene Kunden die komfortablen und sicheren Heizöfen. Toyotomi-Produkte erfüllen einen sehr hohen Sicherheitsstandard, sie erfüllen die Sicherheitsnormen nicht nur in Japan, sondern auch in allen Ländern auf der Welt, in denen die Produkte verkauft werden.

Effizienz, Sicherheit und Komfort sind oberste Ziele bei Toyotomi.

Wir hoffen, dass Sie Ihr Toyotomi-Produkt viele Jahre geniessen können.

Bittelesen Sie zunachst sorgfältig die Anleitung, um Ihr Gerät optimal einzusetzen.

Informieren Sie sich auch über unsere anderen Produkten. Besuchen Sie uns auf www.toyotomi.eu für unsere gesamte Produktlinie.

1 LESEN SIE ZUERST DIE BETRIEBSANLEITUNG.

2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HändLER.

3 VOR DEM LESEN DER ANLEITUNG, KONSULTIEREN SIE DIE HAUPTKOMPONENTEN LISTE AUF DER LETZTEN SEITE.

KURZANLEITUNG

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Heizofen ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG.

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank (siehe Kapitel B, Abb. C).
3 Stecken Sie den Stecker in die Steckdose.
4 Starten Sie den Heizofen über die 山 -Taste (siehe Kapitel D).
5 Verändern Sie wenn nötig die gewünschte Temperatur über die Einstelltasten (siehe Kapitel E).
6 Schalten Sie den Heizofen über die -Taste 12 aus.

• Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehalters ausgeschelt werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.
• Sorgen Sie immer damit, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen daraufuf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammen befindet (siehe Kapitel B).
• Das erste Mal wird Ihr Heizofen während des Brennens noch kurz 'neu' riechen.
• Lagern Sie alle Brennstoffbehälter mit Originaldeckel und Versiegelung kuhl und dunkel.
• Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuem Brennstoff.
• Verwenden Sie nur sauberes Heizpetroleum in Übereinstimmung mit der lokalen Gesetzgebung (TOYOTOMI Brennstoff).
• Wenn Sie zwischen den einzelnen Sorten / Marken wechseln, müssen Sie den Heizofen erst vollständig leer brennen halten.

WICHTIG ZU WISSEN

JEDERZEIT AUSREICHEND LÜFTEN

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Heizofens gewährleistet

Lesen Sieitte vor der Anwendung des Gerats sorgfaltig die Bedienungsanleitung und bewahren Sie sie fur eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Heizofen in Wohngebäuden bestimmt, und scarf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Kuchen und in Garagen verwendet werden.

Dieses Heizgerät ist mit einem System zur Kontrolle der Luftbeschaffenheit ausgerüstet. Wird der Raum unzureichend beluftet oder das Heizgerät in eine zu klaenen Raum eingesetzt, schaltet sich das Heizgerät automatisch ab.

Um eine komfortable und sichere Behezung zu erreichen, sorgen Sieitte für eine ausreichende Beluftung.

HINWEIS: Um ein unerwartetes Abschalten zu vermeiden, empfehlen wir, eine Tur oder ein Fenster einen Spalt offen stehen zu halten, wenn das Heizgerät in Betrieb ist.

Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Heizofen sicher, ohne zusätzliche Belüftung, betreiben zu konnen (siehe Kapitel P). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß davon gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend beluftet und gut entlüftet wird (beide Öffnungen mösen einen Querschnitt von mindestens 50~cm^2 haben).

Wir empfehlen auch, dies in gut isolierten oder zugluftfreien Räumen und/oder auf großer Höhe zu tun. Benutzen Sie den Heizofen nicht in Keller- oder anderen unterirdisch gelegen den Räumen.

Anderungen am Sicherheitssystem sind unzulässig und wurden die Garantie einer einwandfrei Funktion des Luftfuhlers nichtig machen. Wenden Sie sich im Zweifelsfall an ihren Handler.

SPEZIELL FÜR FRANKREICH: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie ihren Handler. Die Adressen unserer Handlcer finden Sie auf unserer Website.

Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle.

SPEZIELL FÜR GROSSBRITANNIEN: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.

Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

ES IST VERBOTEN

• verwenden Benzin.

• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Volkswagen, auf Booten und in Fahrerhäusern zu benutzen.

• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belufteten Räumen (die Mindestmaße für zu beheizende Räume entnehmer Sieitte der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1900 m zu benutzen.

• Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen.

Wenn these Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sichrechtzeitig nach den entsprechenden Vorschriften.

DER RICHTIG BRENNSTOFF

Ihr Heizofen wurde für die Benutzung von, sauberem Heizpetroleum hoher Qualität, entwickelt (TOYOTOMI Brennstoff). Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

• erhöhte Störungsanfälligkeit

• unvollständige Verbrennung

• verkürzte Lebensdauer des Heizofens

• Rauch und/oder Geruch

• Ablagerung auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Heizofens.

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderen als hochwertigem Wasserfreiem Heizpetrolem fällt nicht unter die Garantie.

Informieren Sie sich bei Ihr hem Handler in Ihrer direkten Umgebung über den richtigen Brennstoff fur ihren Heizofen.

Nur mit dem richtig

Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Heizofen gewährleistet.

Den Transport-

verschluβfinden Sie im Verpackungskarton.

Nur hiermit kann

der Heizofen nach

Benutzung problemlos

transportiert werden.

Bewahren Sie den

Verschluß also gut auf!

15 TIPS ZUR SICHERHEIT

1 Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät speilen.
2 Transportieren Sie den Ofen NICHT, wenn er brennt oder noch heiß ist. In diesen Fall auch KEINE Wartungsarbeitenden durchführten.
3 Stellen Sie den Heizofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen, Möbeln, Spruhdoce und Gas Zylinder befindet. Bewahren Sie den Brennstofftank NICHT darüber dem Ofen auf.
4 Benutzen Sie den Heizofen NICHT in staubigen Räumen und NICHT an Stellen, an denen es starkzieht. In beiden Fällen erhalten Sie keine optimale Verbrennung. Benutzen Sie den Heizofen nicht in unmittelbarer Umgebung einer Badewanne, Dusche oder eines Swimmingpools.
5 Schalten Sie den Heizofen aus, bevor Sie das Haus verlassen oder zu Bett gehen. Bei längerer Abwesenheit (z.B. Urlaub) den Stecker aus der Steckdoseziehen.
6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff IMMER an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
8 Benutzen Sie den Heizofen NIEMALS an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Das Gitter des Heizofens wird heiß. Der Heizofenarf nicht abgedeckt werden (Brandgefahr).
10 Achten Sie IMMER auf ausreichende Belüftung.
11 Das Heizgerät darf nicht direkt unter einer Steckdose stehen.
12 Kinder unter 3 Jahren dürfen nicht in die Nähe kommt oder sind ständig zu beaufsichtigigen. Kinder von 3-8 Jahren dürfen das Gerät nur dann ein- oder ausschalten, wenn es in seiner vorgesehenen Betriebsstellung aufgestellt bzw. installiert ist und wenn die Kinder in die sichere Bedienung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben. Kinder von 3-8 Jahren dürfen das Gerät nicht anschließen, steuern, reinigen oder instand halten.
ACHTUNG - Einige Teile dieser Produkte können sehr heißt werden und Verbrennungen verursachen. Achten Sie besonders auf Kinder und andere gefährdete Menschen.
13 Kinder nicht mit dem Gerät spielten halten.
14 Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausge-fuhrt werden.
15 Bleiben Sie NICHT zu lange kein dem Ofen stehen.

GEBRAUCHSANWEISUNG

A DIE INSTALLATION DES HEIZOFENS

1 Nehmen Sie den Heizofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Heizofen muß folgenden vorhanden sein:

• eine Syphonpumper
  ein Transportverschluß
  -但这五回格的数字是1和2，因为它们都是整数。
  Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2 Öffnen Sie den Deckel des Brennstofftanks 4 und entfernen Sie das Stückchen Karton.
3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.
4 Der Boden muß stabil und waagrecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagrecht stehen. Versuchen Sie nicht durch Unterlage von Buchern oder Ähnlichem den Stand zu korrigieren.
5 Stecken Sie den Stecker in die Steckdose (230 Volt - AC/50 Hz) und stellen Sie die aktuelle Uhrzeit über die Einstelltasten ein (siehe Kapitel C).
6 Ihr Heizofen ist jetzt betriebsbereit.

EINSATZGEBIET/-HOHE

1 Verwenden Sie das Heizgerät auf einer Höhe zwischen 800 und 1300 m, dann nutzen Sie den Höhenmodus 1. Drücken Sie die Höhentaste mit einer)dünnen Stange (z. B. einer Buroklammer) und stecken Sie gleichzeitig den Stecker in die Steckdose. Auf der Anzeige erscheint " / A"
2 Verwenden Sie das Heizgerät auf einer Höhe zwischen 1300 und 1900m dann nutzen Sie den Hohenmodus 2. Nach Einstellung des Hohenmodus 1 drücken Sie die Hohentaste mit einer)dünnen Stange und stecken Sie gleichzeitig den Stecker erneut in die Steckdose. Dann erscheint " "三 " in der Anzeige.
3 Schalten Sie den Hohenmodus aus, indem Sie die Hohentaste drucken und gleichzeitig den Stecker in die Steckdose stecken, nachdem Sie den Hohenmodus 2 eingestellt haben. Auf der Anzeige erscheint "ü" und "A" versuswindet.

HINWEIS: Wenn der Höhenmodus 1 eingestellt ist, erscheint in der Anzeige das Höhensymbol “ ”. Wenn der Höhenmodus 2 eingestellt ist, blinkt das Höhensymbol “ ” während des Betriebs.

HINWEIS: Bei einem Stromausfall oder nach dem Abtrennen des Heizgeräts bleibt die Höheneinstellung erhalten.

Verwenden Sie den Heizer nicht in einer Höhe von über 1900 Metern.

LAUTSTARKE EINSTELLEN

Die Lautstärke des Summers an thisem Heizgerät kann geregelt werden. Die Ausgangsstellung ist hohe Lautstärke.

1 Halten Sie die Taste SAVE 3 Sekunden gedrückt, dann wechselt die Summerlautstärke von hoch zu niedrig.
2 Halten Sie die Taste SAVE 16 erneut 3 Sekunden gedrückt, dann wechselt die Summerlautstärke von niedrig zu hoch.

HINWEIS: Die Lautstärke kann hoch oder niedrig sein, noch der Alarm des Sicherheitsgeräts ertont immer laut.

HINWEIS: Bei einem Stromausfall oder nach dem Abtrennen des Heizgeräts ist die Lautstärke wieder hoch.

B DAS BEFULEN MIT BRENNSTOFF

Füllen Sie den Brennstofftank an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Heizofen muss ausgeschaltet sein.

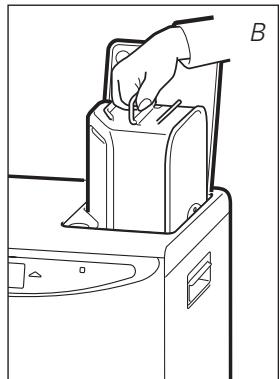

2 Offnen Sie den Deckel undziehen Sie den Brennstofftank aus dem Heizofen (Abb. B). Stellen Sie den Brennstofftank ab (Tankverschluß nach oben, Griff auf dem Boden) und drehen Sie den Tankverschluß auf (Abb. C). HINWEIS: Der Tank kann kurz nachtropfen.
3 Füllen Sie den Brennstofftank mit einer Brennstoffpumpe (siehe Gebrauchsanweisung Brennstoffpumpe). Dabei ist darauf zu achten, dass der Kanister hoher steht als der Brennstofftank (Abb. D). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstoffanks.
4 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. E). Wenn Sie sehen, daß der Tank fast voll ist, stellen-Sie den Füllvorgang ein. Den Tank niemals zu voll fullen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoffdehyt sich aus, wenn er wärmer wird).
5 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß wieder sorgfältig auf den Tank. Wischen Sie eventuell verschütteten Brennstoff weg.
6 Kontrollieren Sie, ob der Tankverschluß gerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Heizofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

C DAS EINSTELLEN DER UHR

Die Zeiteinstellung konnen Sie nur vornehmen, wenn der Heizofen nicht in Betrieb ist, der Stecker sich jedoch in der Steckdose befindet. Sie benutzen dazu die Einstelltasten 4. Drücken Sie zuerst auf eine der beiden Tasten um die Funktion zu aktivieren (die 4-Stellige Zahl im Informations-Display blinkt.). Danach konnen Sie die Stunden mit der linken Taste (▼hour) einstellen und die Minuten mit der rechten Taste (▲min.). Durch einmaliges Drücken der Taste wird der Wert stufenweise erhöht. Wenn Sie die Taste gedrückt halten, erhöht sich der Wert, bis die Taste losgelassen wird. Nach ungebahr 10 Sekunden leuchtet die die 4-Stellige Zahl und die Einstellung ist vorgenommen (Abb. F). 5 Minuten nachdem der Ofen ausgeschaltet worden ist, wird die Information auf dem Display gelöscht und der Ofen wird in den Standby-Modus umgeschaltet. Nachdem auf eine willkürliche Taste gedrückt worden ist, erscheint wieder die Uhrzeit auf dem Display.

Wenn der Stecker aus der Steckdose gezogen wurde (oder bei Stromausfall) muß die Zeit erneut eingestellt werden.

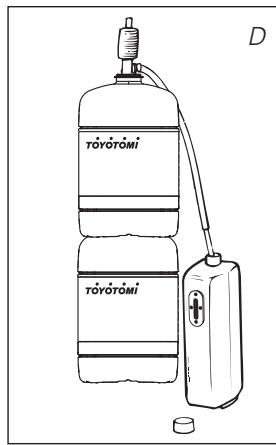

D DAS STARTEN DES HEIZOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Belüfung.

Starten Sie den Heizofen immer mit die ①-Taste ②. Niemals Streichhölzer oder ein Feuerzeug benutzen.

Um den Heizofen zu starten, brauchen Sie nur die ①- Taste ② zu betätigten. Die An/Aus-Lampe blinkt dann, um zu zeigen, daß der Zündvorgang lauft. Es dauert eine Zeit bis der Vorgang abgeschlossen ist. Anschließlich leuchtet die An/Aus-Lampe ständig. Das Informations-Display ⑪ zeigt zwei Zahlen an. An den Kontroll-Lampeniben den Zahlen konnen Sie sehen, daß sich diese auf die Temperatur beziehen (Abb. G). Unter ROOM steht die tatsächliche Raumtemperatur, während unter SET die von Ihnen eingestellte Temperatur angezeigt wird. Letztere konnen Sie über die Einstelltasten verändern (siehe Kapitel E). Kontrollieren Sie vor dem Starten des Heizofens immer ob sich noch genügend Brennstoff im Brennstofftank befindet.

F: Wenn die 4-Stellige Zahl nicht mehr blinkt, sind die Einstellungen gespeichert.

E TEMPERATUREINSTELLUNG

Sie können die eingestellte Temperatur nur verändern, wenn der Heizofen eingeschaltet ist. Hierzu benutzen Sie die Einstelltasten 14. Drücken Sie zuerst auf eine der beiden Tasten um die Funktion zu aktivieren (die ^ C ① Blinkt). Danach können Sie die Temperatur mit der rechten Taste (▲min.) higher und mit der linken Taste (▼hour) niedriger einstellen. Nach ungebähr 10 Sekunden blinkt die 4-Stellige Zahl nicht mehr, die Einstellung ist abgeschlossen (Abb. G).

Sie konnen die Temperatur auf minimal 6^ und maximal 28^ einstellen.

Wenn der Stecker aus der Steckdose gezogen wurde (oder bei Stromausfall) ist die eingestellte Temperatur wieder auf dem Standardwert von 20^ .

G: Links die eingestellte Temperatur, rechts die tatsächliche Temperatur.

F DIE BENUTZUNG DER ZEITSCHALTUHR (TIMER)

Mit Hilfe der Zeitschaltuhr kann der Heizofen zu einem vorprogrammierten Zeitpunkt automatisch eingeschaltet werden.

Um die Zeitschaltuhr programmieren zu konnen, muß die aktuelle Uhrzeit eingestellt (siehe Kapitel C) und der Heizofen ausgeschelt sein.

Sie gehen wie folgt vor:

Die Taste betätigten und direkt danach die TIMER Taste drücken. Die Zeitschaltuhrlampe und die 4-Stellige Zahl blinken.
2 Stellen Sie die Startzeit für den Heizofen über die Einstelltasten ein. Die linke Taste (hour) ist für die Stunden, die rechte Taste (▲min.) für die Einstellung der Minuten (Die Zeitlässt sich in 5 Minuten-Intervallen einstehen).
3 Nach ungebähr 10 Sekunden zeigen die 4 Zahlen CLOCK an, und die Zeitschaltuhrlampe 18 zeigt an, daß die Zeitschaltuhr aktiviert wurde (Abb. H).
4 Die Zeitschaltuhr sorgt damit, daß der Raum zur programmierten Zeit die gewünschte Temperatur annahernd erreicht hat.

! Wenn Sie den Heizofen ausschalten möchten undihn über die Zeitschaltuhr wieder einschalten halten wollen, dann brauchen Sie nur die Taste TIMER zu betätigten (siehe Kapitel G).

Um die Einstellung der Zeitschaltuhr rückgangig zu machen, betätigten Sie einmal die 山 -Taste 12.

H: Die Kontroll-Lampe TIMER zeigt an, daß die Zeitschaltuhr aktiviert ist.

G DAS AUSSCHALTEN DES HEIZOFENS

Der Heizofen kann auf zwei Arten ausgeschaltet werden:

Die -Taste 12 betätigen. Das Informations-Display springt auf CLOCK und innerhalb ca. einer Minute ist die Flamme gelöscht.
2 Wenn Sie den Heizofen ausschalten möchten undihn das{nachste Mal über die Zeitschaltuhr wieder starten wollen, dann betätigten Sie die Taste TIMER 15. Dadurch wird der Heizofen ausgeschaltet und gleichzeitig die Zeitschaltuhr aktiviert. Sie konnen die gewünschte Zeit über die Einstelltasten 14 verändern (siehe Kapitel F).

DIE FUNKTION DES INFORMATIONS-DISPLAYS

Das Informations-Display ① zeigt nicht nur die (eingestellte) Zeit und Temperatur an (Kapitel C, E und F), sondern meldet ihren auch eventuelle Störungen.

Über den jeweiligen Code auf dem Display erhalten Sie die notwendigen Informationen:

Störungen werden im Informations-Display angezeigt.

CODE INFORMATION

E - ℘ Temperatur innerhalb des Ofens zu hoch.

F- Netzspannung war unterbrochen.

E - I Thermostat defekt.

F - I Brenner-Thermistor defekt.

- Startprobleme.

E-23 Heizgerat sofort nach dem Abschalten erneut einschalten.

±b - ±b Kipp-Sicherung.

E- E Schlechte Verbrennung.

E-7 Zimmertemperatur hoher als 32^

E - B Geblasemotor defekt.

E - B' Abnormale Freqenz.

E- 9 Luftfilterverschmutzt,oder Brennstoffpumpe verschmu

65 Hr Der Ofen war 65 Stunden ohne Unterbrechung in Betrieb und wurde deshalb automatisch abgeschaltet.

--: --+ KeinBrennstoff.

Zu werenig Beluftung.

- + Zu werenig Belüftung.

AUSZUFUHRENDE HANDLUNG

Abkühlen und neu starten.

Heizofen neu starten.

Handler informieren.

Handler informieren.

Handler informieren.

Ca. 30 Sekunden warten, den Netzstecker wieder in die Steckdose stecken und das Gerät einschalten.

Heizofen neu starten.

Händler informieren.

Wenn nötig Heizofen neu starten.

Handler informieren.

Stecken Sie den Stecker in die Steckdose erneut.
Händler informieren.

Filter reinigen.

Händler informieren.

Den Ofen erneut starten.

Brennstofftank füllen.

Besser luften.

Besser luften.

Bei Störungen, die nicht in dieser Tabelle aufgelistet sind und/oder wenn sich das Problem nicht lost mit den oben beschriebenen Maßnahmen, so wenden Sie sichitte an ihren Handler.

AUTOMATISCHE ABSCHALTUNG

Der Ofen ist mit einem Sicherheitssystem ausgestattet, das für eine automatische Abschaltung des Ofens sorgt, wenn dieser 65 Stunden ohne Unterbrechung in Betrieb war. Im Display erscheint folgende Anzeige: 55 Hr . Wenn Sie den Ofen wieder in Betriebnehmen möchten, drücken Sie die ①- Taste (siehe dazu Kapitel D).

AUTOMATIC CLEANING MODE (AUTOMATISCHES REINIGUNGSSYSTEM)

Wenn der Ofen 2 Stunden ununterbrochen auf der hochsten Stufe gebrannt hat, wird der Brenner sich automatisch reinigen. Auf der Anzeige wird dies mit dem Code CL:05, zurückzährend bis CL:01 angegeben. 5 Minuten lang brennt der Ofen auf niedrigster Stufe, während der Brenner sich in diese Zeit selbst reinigt. Nach der Reinigung schaltet der Ofen wieder auf die hochste Stufe.

KINDERSICHERUNG

Die Kindersicherung konnen Sie benutzen, um zu verhindern, daß ein Kind vershehtlich die Einstellung des Heizofens verändert. Wahrend des Brennens kann der Heizofen dann nur noch ausgeschelt werden. Wenn der Heizofen bereits ausgeschelt ist, verhindert die aktivierte Kindersicherung auch, daß der Ofen versehentlich eingeschaltet wird. Sie aktivieren die Kindersicherung dadurch, daß Sie die betreffende Taste 18 länger als 3 Sekunden gedrückt halten. Die Kontroll-Lampe KEY-LOCK leuchtet auf (Abb.l) um anzuzeigen daß die Kindersicherung eingeschaltet ist. Um diese wieder auszuschalten, drucken Sie erneut länger als 3 Sekunden auf die Taste KEY-LOCK.

I: Wenn die Anzeige

auf dem

Informations-Displayerscheint ist die

Kindersicherung eingeschaltet.

J DIE RICHTIGE BENUTZUNG DER “SAVE” FUNKTION

Mit der "SAVE"- Funktion konnen Sie die Temperatur begrenzen. Wenn diese Funktion eingeschaltet ist, wird sich der Heizofen automatisch aushalten, wenn die Zimmertemperatur 3^ über der eingestelltten Temperatur liegt. Fällt die Zimmertemperatur danach wieder auf die eingestellte Temperatur, schaltet sich der Heizofen wieder automatisch ein.

Sie aktivieren die Einstellung "SAVE" durch Betätigung der betreffenden Taste 16. Die Kontroll-Lampe SAVE leuchtet auf (Abb. J). Durch nochmaliges Betätigten der Taste SAVE schalten Sie die Funktion wieder aus.

Auch ohne die Einstellung "SAVE" sorgt Ihr Heizofen davon, daß die eingestellte Temperatur annahernd beibehalten wird, und;zwar durch Anpassung der Heizkapazität.

"SAVE" ist eine Einstellung, die Sie zum Beispiel benutzen konnen, wenn Sie nicht im Raum anwesend sind oder um den Raum frostfrei zu halten.

J: Wenn die Kontroll-Lampe SAVE aufleuch-tet, schaltet sich der Heizofen automatisch an und aus, um innerhalb eines bestimmten Temperaturbereiches zu bleiben.

K DIE BRENNSTOFFANZEIGE

Wenn die Brennstoffanzeige auf dem Display erscheint, ist noch für 10 Minuten Brennstoff vorhanden. Die restliche Brenndauer wird im Informations-Display 11 angezeigt (Abb. K).

Sie holen den Brennstoffbehälter aus dem Ofen und füllenihn mit neuen Brennstoff nach (außerhalb des Wohnbereiches) (Siehe Kapitel B).

Auf der Anzeige erscheint die Zahl 10, ertont alle 2 Minuten ein akustisches Warnsignal, zum Zeichen, daß der Wechseltank nachgewült werden muß. Reagieren Sie nicht, dann Goes der Heizofen von selbst aus. Auch dann ertont ein Warnsignal. Die Brennstoffanzeige blinkt und im Informationsdisplay erscheinen vier Striche (---). Sie können dies ausschalten, indem Sie einmal auf die Taste drücken.

Wenn der Heizofen vollständig leer gebrannt ist, müssen Sie nach dem Nachfüllen eine Sekunden warten, bevor der Heizofen wieder betriebsbereit ist.

K: Wenn die FUEL-Anzeige aufleuch-tet sehen Sie im Informations-Display für wieviel Minuten Sie noch Brennstoff haben.

L DIE KONTROLL-LAMPE VENT

Bei unzureichender Belüfung im Raum, schaltet sich das Heizgerät automatisch ab. In diesen Fall wird E - / / angezeigt und die Anzeigeleuche VENT blinkt (Abb. L). Wenn für eine bessere Belüfung des Raums gesorgt worden ist (z. B. indem Sie eine Tur oder ein Fenster etwas weiter öffnen), kann das Heizgerät wieder eingeschelt werden mit -Taste ②.

M WARTUNG

Bevor Sie Wartungsarbeiten ausfuhren, muß der Heizofen ausgeschaltet und abgekühlt sein. Ziehen Sie den Stecker aus der Steckdose.

Ihr Heizofen bestehtigt kaum Wartung. Wochentlich sollen den noch der Ventilatorfilter mit einem Staubsauger und das Gitter mit einem feuchten Tuch gereinigt werden.

Kontrollieren Sie regelmäßig den Brennstofffilter:

L: Wenn die VENT – Anzeige blinkt, ist diese ein Zeichen daß der Raum unzureichend ventiliert wird.

Brennstofffilter

1 Nehmen Sie den Brennstofftank 6 aus dem Heizofen und entfernen Sie den Brennstofffilter (Abb. M). Dieser kann etwas nachtropfen- halten Sie ein Tuch bereit.
2 Klopfen Sie den umgedrehten Brennstofffilter auf einem harten Untergrund aus, um so den Schmutz zu entfern. (Niemals mit Wasser reinigen!)
3 Setzen Sie den Brennstofffilter wieder ein.

Wir empfehlen, dass Sie Staub und Flecken immer gleich mit einem feuchten Tuch entfernen, daß sonst Flecken entstehen können, die sich nur noch schwer entfernen halten.

Entfernen Sie selbst keine Teile aus dem Heizofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Handler.

Wenn das Stromkabel beschädigt ist, damit nur ein anerkannter ElektroInstalleur das Kabel mit einem Typ H05 VV-F austauschen.

N LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ohnen, den Heizofen am Ende jeder Heizsaison vollständig leer brennen zu halten und staubfrei zu lagern, vorzugsweise in der Originalverpackung.

Übrig gebliebenen Brennstoff sollenn Sie in der nachsten Heizsaison nicht mehr benutzen. Verbrauchen Sie diesen also. Falls noch etwas übrig bleibt, schütten Sie diesen nicht weg, sondern entsorgen Sieihn laut den örtlichen Vorschriften für chemischen Kleinabfall.

Beginnen Sie jeder neue Heizsaison auf jeder Fall mit neuem Brennstoff. Beachten Sie wieder diese Gebrauchsanweisung (wie beschreiben ab Kapitel A), wenn Sie den Heizofen erneut in Betriebnehmen.

Transport-verschluß

TRANSPORT

Um zu verhindern, daß der Heizofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Heizofen abkühlen.
2 Nehmen Sie den Brennstofftank aus dem Heizofen und entfern den Sie den Brennstofffilter (siehe Kapitel M, Abb. M). Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Heizofens aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstoffilters ein (Abb. N) und drücken Sie ihn fest, so daß kein Brennstoff austritt.
4 Den Heizofen immer aufrecht transportieren.
5 Entleeren Sie den fest eingebauten Brennstoffbehälter vor dem Transport oder falls ein falscher oder verunreinigter Brennstoff verwendet wurde, mit einer Brennstoffpumpe. Entfernen Sie zunachst den Brennstofffilter und setzen Sie dann die Brennstoffpumpe in den leeren, fest eingebauten Brennstoffbehälter. Gehen Sie bereits so vor, wenn der Brennstoffbehälter Wasser enthalt.

P TECHNISCHE DATEN

Zündung	Elektrisch	Abmessungen einschließlich	Breite	376
Brennstoff	Heizpetroleum	lich Bodenplatte (mm)	Tiefe	296
Kapazität (kW) max.	3,00		Höhe	428
Kapazität (kW) min.	0,80	Zubehör:	Brennstofpumpe
Geeigneter Raum (m3)**	48-120		Transportverschluß
Brennstoffverbrauch (Ltr/Std)*	0,313	Netzspannung		230 V
			-- AC / 50 Hz
Brennstoffverbrauch (g/Std)*	250	Stromverbrauch:
Brenndauer pro Tank (Std)*	17,3	- Zündung		320 W
Inhalt Brennstofftank (Liter)	5,4	- Im Dauerbetrieb		13 W
Gewicht (kg)	8,0	Sicherungen		250V, 5A

Überwachung der Belüftungsqualität (Luftaustausch):

Direktmessung des CO2 -Werts (NDIR- CO2 -Sensor 20).

• Bei Einstellung auf maximalem Stand** Angegebene Werte sind Richtwerte

Q GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Heizofen 48 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusiv Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Heizofen ausgeführten werden.
4 Die Garantie gilt nicht für Teile, die einem normalen Verschleiß unterliegen, wie die Brennermatte, Dichtungen jeglicher Art und die manuelle Benzinpumpe.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann so-gar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Heizofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnottige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, geben Sie den Heizofen Ihr hem Handler zur Reparatur.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Heizofen zu transportieren, sondern schalten Sie den Heizofen unverzüglich aus. In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerlöscher.

PRODUKDATENBLATT

(a) Name / Warenzeichen des Lieferanten TOYOTOMI Europe Sales B.V.
(b) Model LC-300
(c) Energieeffizienzklasse A
(d) Direkte Wärmeleistung 3.0kW
(e) Indirekte Wärmeleistung N/A
(f) Energieeffizienzindex 94.9%
(g) Brennstoff-Energieeffizienz 100%

(h) Besonderen vorkehrungen

Für das Zusammenstellen, die Installation oder Wartung des Gerätes wir verweisen wir nach die Gebrachsanleitung.

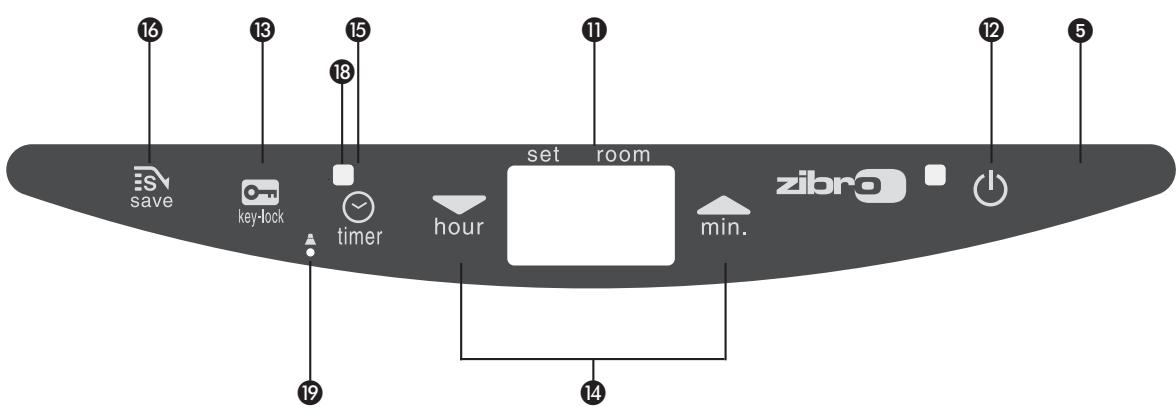

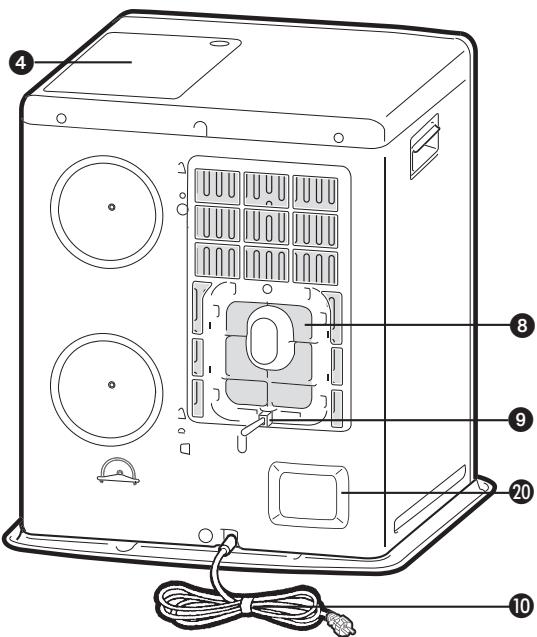

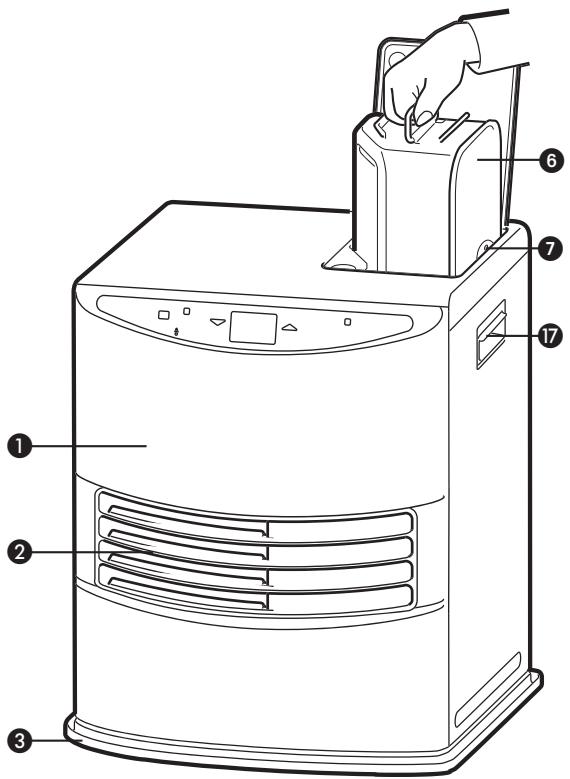

WICHTIGE EINZELTEILE

1 Frontplatte
Gitter
Bodenplatte
Deckel Brennstofftank
Bedienungsfeld
Brennstofftank
Brennstoffanzeige Brennstofftank
Ventilatorfilter
Thermostat
10 Stecker + Kabel
1 Informations-Display
12 -Taste
Kindersicherung
14 Einstelltasten (Zeit und Temperatur)
15 Zeitschaltuhr
16 SAVE-Taste
Handgriff
18 Zeitschaltuhr lampe
19 Hohen-Modus-Knopf
20 Überwachungssystem für Luftqualität

Cher Client,

Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Heizofen sichere, ohne zusätzliche Belüfung, betreiben zu konnen (siehe Kapitel P). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß davon gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend belüftet und gut entlüftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50~cm^2 haben).

We adviseren dit ook te doen in goed geisoleerde of tochtvrije ruimtes en/of op grote hoogte. Benutzen Sie den Heizofen nicht in Keller- oder anderen unterirdisch gelegengen Räumen.

Änderungen am Sicherheitssystem sind unzulässig und wurden die Garantie einer einwandfrei den Funktion des Luftführers nichtig machen. Wenden Sie sich im Zweifelsfall an ihren Handler.

E HET INSTELLEN VAN DE GEWENSTE TEMPERATUUR

INDEN DE TÄNDER FOR KAMINEN

SORG ALTID FOR TILSTRÄKKELIG VENTILATION

SÄDAN TÄENDES KAMINEN

En ny kamin kan i starten forarsage ekstra lugt, sorg derfor for ekstra ventilation.

B POLTTOAINEEN TÄYTTÖ

Dieses Produkt eignet sich nicht als Haupteizgerät.

Falls Sie weitere Informationen wünschen, oder sollen den besondere Probleme auftreten, die in dieser Bedienungsanleitung nicht ausfurhrlich genug behandelt werden, besuchen Sieitte unsere Website (www.toyotomi.eu), oder fordern Sie die benotigte Auskunft von unserem Kundendienst an (Telefonnummer auf www.toyotomi.eu)
