KÄYTTÖOHJE Y6POC77X - Y6POC77X ELECTROLUX

Tervetuloa Electroluxiin! Kiitos, etta olet valinnut täm laitteen.

Vähennämme paperin käytöä suojellaksemme ympäristöä. Täydelliset ohjekirjat ovat saatavilla verkossa. Täydellinen ohjekirja on saatavilla osoitteessa electrolux.com/ manuals

Voit tarkastella käytöön liittyväneuvoja, esitteitä, vianmäritysohjeita seksa huolto- ja korjausohjeita osoitteessa electrolux.com/support

Saat lisää reseptejä, vinkkejä, vianetsintäohjeita lataamalla My Electrolux Kitchen sovellus.

Oikeus muutoksiin pidatetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT 96
2. TURVALLISUUSOHJEET 98
   3.ASENNUS. 101
   4.TUOTEKUVAUS 103
   5.KAYTTOPANEELI 104
3. ENNEN ENSIKÄYTTÖA 105
   7.PAIVITTAINEN KAYTTO. 105
4. KELLOTOIMINNOT 111
5. LIsAVARUSTEIDEN KAYTTAMINEN 112
6. LIsAToIMINNOT 114
7. VIHJEITA JA NEUVOJA 115
8. HOITO JA PUHDISTUS 118
9. VIANMAÄRITYS 123
10. ENERGIATEHOKKUUS 124
11. VALIKKORAKENNE 125
12. YMPÄRISTÖNSUOJELU 126

1. TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käytöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytösta. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käytökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyssisia, aisteihin liittyvä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttaa tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärṭavat käyttoön liittyvä vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivat ryhdy leikkimään laitteella.

• Kaikki pakkaukset tulee pitäälasten ulottumattomissa ja havittäasianmukaisesti.
  VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat kayton aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lahettyviltä sen ollessa toiminassa tai jäahymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa sihen kohdistuvia käytäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
- Tämä laite on tarkoitettu yhden kotitalouden käyttoön sisätiloissa.
- Tätä laitetta voidaan käytträ toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käytto ei ylità (keskimäräisia) kotitalouskäytön tasoja.
- Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.
- Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
- Irrota laite sähköverkosta ennen huoltotoimenpiteiden suorittamista.

• Jos virtajohto vauroituu, sen saa vaihtaa vain valmistaja, valtuutetu huoltolike tai vastaava ammattitaitoinen henkilö, jotta valtytään sahkövaaroilta.
• VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttäaksesi sahköiskun vaaran.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Välta koskettamasta lämpövastuksia tai laitteen sisätilan pintoja.
• Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitta laitteen sisälle.
• Käytä ainoastaan tähän laitteeseen suositeltua paistolämpömittaria.
• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet pänvastaisessa järistyksessä.
• Laitteen puhdistuksessa ei saa käyttaa höryptesuria.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.
• Kaikki varusteet ja lialliset roiskeet/jäämät on poistettava laitteen lokerosta ennen pyrolyytistä puhdistusta.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammatitaitoinen henkilö.

• Poista kaikki pakkausmaterialiaalit.
  Vaurioitunutta laitetta ei saa asentaa tai käyttila.
  Noudata koneen mukana toimitetuja asennusohjeita.
• Siirra laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineita ja suojaavia jalkineita.

• Alä koskaan vedä laitetta sen kahvasta kiinni pitäen.

• Asenna laite turvalliseen ja sopivaan paikkaan, joka täytää asennusvaatimukset.
  Noudata mainittuja vahimmäisetäisykyksiä muihin laitteisin ja kalusteisin.

• Tarkista ennen laitteen asentamista, etta laitteen luukku avautuu esteettä.
  Laite on varustetu sahkotoimisella jaahdytysjarestelmalla. Sitä on kaytettav sahkosyottla.

Kaapin vahimmäskorkeus (työtason alla olevan kaipin vahimmäskorkeus)

590 (600) mm

Kaapin leveys

560 mm

Kaapin syvyys	550 (550) mm
Laitteen etuosan korkeus	594 mm
Laitteen takaosan korkeus	576 mm
Laitteen etuosan leveys	595 mm
Laitteen takaosan leveys	559 mm
Laitteen syvyys	569 mm
Laitteen asennussyvyss	548 mm
Leveys luukun ollessa auki	1022 mm
Tuuletusaukon vähimmäis-koko. Aukko alaosassa ta-kana	560x20 mm
Virtajohdon pituus. Johto sijaitsee oikeassa kulmas-sa takana	1500 mm
Kiinnitysruuvit	4x25 mm

2.2 Sähköktkentä

VAROITUS!

Tulipalo- ja sahköiskuvaara.

Kaikki sahkokytkennat tulee jattaa asiantuntevan sahkosaentajan vastuulle.
Laite on kytkettäva maadoitettuun pistorasiaan.
- Varmista, etta arvokilvessa olevat parametrit ovat verkkovirtalähteen sahkoarvojen mukaisia.
- Kytke pistoke maadoitettuun pistorasiaan.
- Älä käytä jakorasioita tai jatkojohtoja.
- Varmista, ettei pistoke ja virtajho'to vaurioudu. Jos virtajho'to joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutetu huoltoliike.
- Alä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitta luukun tai laitteen alapuolella olevan asennustilan lahelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.
Jannitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman tyokaluja.
- Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

• Jos pistoke on lóysästi kiinni virtajohdossa, alä kiinnitā sitā pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrotaessasi. Vedä aina pistokkeesta.
  Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
  Sahkosaennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sahkoverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Sulje laitteen luukku kokonaan ennen pistokkeen liittämista pistorasiaan.
• Laitteen mukana toimitetaan päävirtajohto ja pääpistoke.

Asennuksen tai vaihdon käytettävissä olevat johtotyypit Euroopassa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaapelin poikkileikkauksen osalta, ks.
arvokilpeen merkittyy kokonaistehoa. Ks.
myos taulukko:

Kokonautisteho (W)	Virtajohdon poikki-pinta-ala (mm2)
enintään 1 380	3x0.75
enintään 2 300	3x1
enintään 3 680	3x1.5

Maadoitusjohdon (vihrea/keltainen johto) on oltava 2 cm pidempi kuin ruskea vaihe- ja sininen nollajohto.

2.3 Valitse

VAROITUS!

Henkilovahinkojen, palovammojen ja sahköiskujen tai rajahdyksen vaara.

• Älä muuta laitteen teknisä ominaisuksia.
• Varmista, etta tuuletsaukoissa ei ole tukoksia.
• Laitetta ei saa jattaa paalle valvomatta.
  Kytke laite pois päältä jokaisen käytökerran jälkeen.

Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.
- Älä käytä laitetta, jos katesi ovat marät tai laitteen ollessa kosketukssessa veteen.
- Älä kohdista painetta avoimeen oveen.
- Älä käytä laitetta työtasona tai tavaroiden sailytystasona.
- Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käytämisen tuloksena voi muodostua alkoholin ja ilman seoksia.
- Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.
- Älä aseta helposti sytyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen pälle tai sen lahelle.

VAROITUS!

Laite voi muutoin vaurioitua.

• Estä emalipinnan vauroituminen tai haalistuminen:

• Älä aseta ruoanlaittovālineitā tai muita esineitä laitteeseen siten, etta ne olisivat suorassa kosketuksessa laiteen pohjan kanssa.

• Älä aseta alumiinifoliota siten, etta se olisi suorassa kosketuksessa laitteen pohjan kanssa.
• Alä laita vettä suoraan kuumaan laitteeseen.
• Älä sälytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton.

• Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.

• Uunin emalipintojen tai ruostumattoman teräksen varimuutokset eivät vaikuta laitteen toimintaan.
  Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättä psysviä tahoja.
  Laitteen luukku on pidettävä suljettuna käytön aikana.

• Jos laite asennetaan kalusteen paneelin (esim. oven) taakse, ovea ei saa koskaan sulkea laitteen ollessa toiminnassa. Lampoa tai kosteutta voi kertyä suljetun kalusteen paneelin taakse ja laite, kalusteet tai lattia voivat sen seurauksena vaurioitua. Ålä sulje kalusteen paneelia

ennen kuin laite on taysin jäahtynyt kayton jälkeen.

2.4 Hoito ja puhdistus

VAROITUS!

Ne voivat aiheuttaa henkilovahinkoja, tulipaloja tai laiteen vaurioitumisen.

• Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta ennen yllapitotoimien aloittamista.
• Tarkista, etta laite on kylma. Vaarana on lasilevyjen rikkoutuminen.

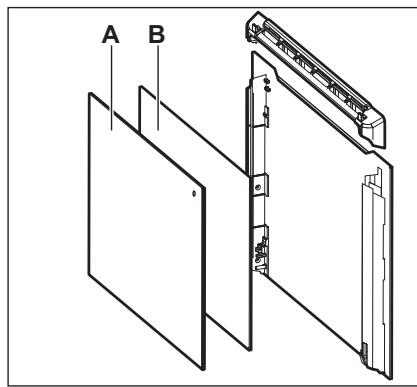

  Vaihda valittomasti vauroituneet luukun lasipaneelit. Ota yhteyttvaltuutettuun huoltolikkeeseen.

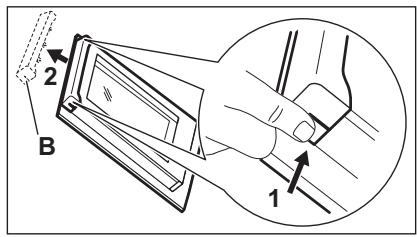

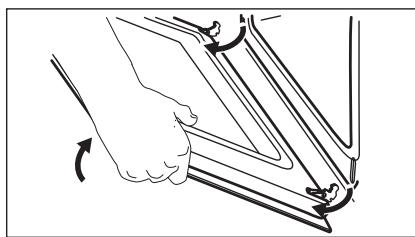

• Ole varovainen irrotaessasi luukkua. Luukku on painava!
• Puhdista laite sännöllisesti, jotta pintamateriaali ei vaurioidu.
• Puhdista laite kostealla pehmeallä liinalla. Käytä ainoastaan mietoja pesuaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineita.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

2.5 Pyrolyyttinen puhdistus

VAROITUS!

Henkilövahinkojen / tulipalon / kemiallisten päästöjen (höyrt) vaara pyrolyysitoiminnossa.

• Ennen pyrolyytisen puhdistamisen ja esilammityksen käynistämista, poista seuraavat uunin sisätilasta:

• mahdolliset ruokajääm, öljy- tai rasvaroiskeet/-jääm.

• mahdolliset irrotettavat varusteet (mukaan lukien laitteen mukana toimitetur itilät, kiskot jne.) erityisesti tartumattomat kattilat, pannut, leivinpellit, välineet jne.

• Lue huolella pyrolyytistä puhdistusta koskevat ohjeet.

• Pidä lapset poissa laitteen luota silloin, kun pyrolyyttinen puhistus on käynnissä. Laite kuumenee hyvin voimakkaasti ja kuumaa ilmaa poistuu etupuolella olevista jäähdytysaukoista.

Pyrolyyttinen puhistus on korkeassa lampötilassa tapahtuva toimenpide,jonka aikana voi vapautua hóryjä ruoanlaittojaämistä ja rakennemateriaialeista, ja siksi käytäjäsuositellaan voimakkaasti toimimaan seuraavasti:

• järestämään hyvä tuuletus pyrolyytisen puhdistuksen aikana ja sen jälkeen.

• järestämään hyvä ilmanvaihto esilämmityksen aikana ja sen jälkeen.

• Älä läikytä vettä uunin luukulle pyrolyytisen puhdistuksen aikana ja sen jälkeen, jotta lasipaneelit eivät vahingoitu.
  Yllä kuvatut pyrolyytisista uuneista / ruokajäämista muodostuvat hóryt eivat ole Haitallisia ihmisille. Tämä koskee myös lapsia ja heikkokuntoisia henkilöitä.

• Pida lemmikkieläimet loitolla laitteesta pyrolyytteniun puhdistamisen ja esilämmyksen aikana ja sen jälkeen. Pienet lemmikkieläimet (erityisesti linnut ja matelijat) voivat olla erittain herkka i lampotilanmuutoksille ja laitteesta poistuville hóryville.
  Kaikkien pyrolyytisten uunien korkeassa lampotilassa tapahtuva pyrolyytinen puhdistus voi vauroittaa kattiloiden, pannujen, leivinpeltien, ruokailuvalineiden jne. tarttumattomia pintoja, ja niista voi myos muodostua alhaisen tason Haitallisia hóryjä.

2.6 Hörytoiminto

VAROITUS!

Siitä voi aiheutua palovammoja tai laite voi vauroitua.

Laitteesta tuleva hóry voi aiheuttaa palovammoja:

Laitteen luukkua ei saa avata hórytoiminnon käytön aikana.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

• Avaa laitteen luukku varoen hórytoiminnon käytön jälkeen.

2.7 Sisävalaistus

VAROITUS!

Sahköskun vaara.

• Lisätietao tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunnilteu kestämän kodinkoneissa vaativia fyssisiä olosuheita (esim. lampötila, tärinä, kosteus) tai ne antavat tietao laittee toimintatilasta. Niitta ei ole tarkoitettu muihin käytötarkoituksiin eivätka ne sovi huoneiden valaisemiseen.
  Tämä tuote sisältaa valonlähteen, jonka energiatehokkuusluokka on G.
  Käytä ainoastaan ominaisuksiltaan samanlaisia lamppuja.

2.8 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.
  Ainoastaan alkuperäisiä varaosia saa käyttaa.

2.9 Havittäminen

VAROITUS!

Henkilovahinko-tai tukehtumisvaara.

Kysy tietoja laitteen oikeaoppisesta havittamisestapaikalliselta viranomaiselta.
- Irrota pistoke pistorasiasta.
Leikkaa virtajohto laitteen laheltä ja havita se.
- Poista luukun lukitus, jotta lapset, tai lemmikit eivät jäisi loukkuun laitteen sisälle.

3.1 Asentaminen kalusteeseen

YouTube

www.youtube.com/electrolux
www.youtube.com/aeg

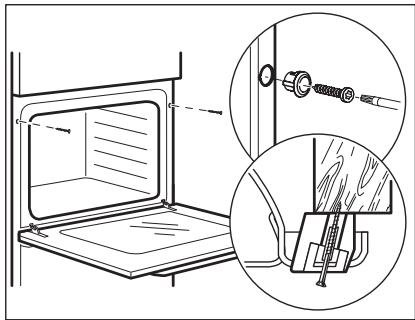

3.2 Uunin kiinnittäminen kaappiin

4. TUOTEKUVAUS

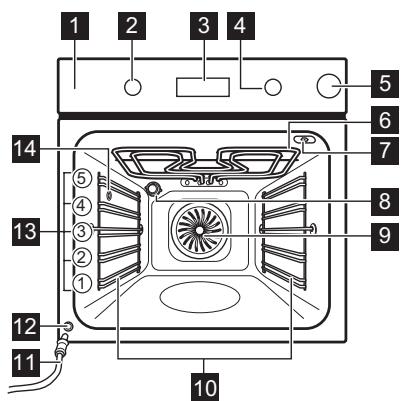

4.1 Yleiskatsaus

4.2 Varusteet

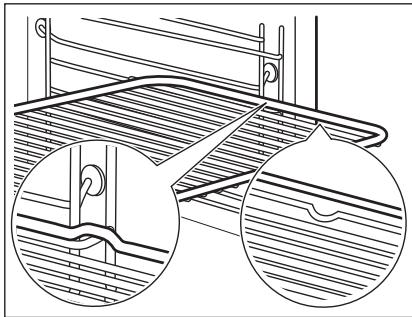

Paistoritila

Ruoanlaittovälineille, kakkuvuokat,paistit.

Paistolevy

Kakuille ja kekseille.

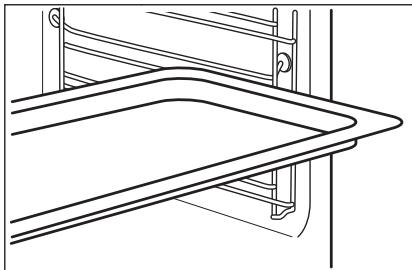

Grilli / uunipannu

Leivinpelliksi ja uunipannuksi tai pannuksi rasvan keraamiseen.

1 Kaytöpaneeli
2 Uinitoimintojen kiertonuppi
3Näytö
4 Ohjausnuppi
5 Vesilokero
6 Lampovastus
7 Paistolampomittarin pistorasia
8 Lamppu
9 Puhallin
10 Hyllykannatin, irrotettava
11 Tyhennysputki
12 Vedentyhjennysventtiili
13 Hyllytasot
14 Hóryntuloaukko

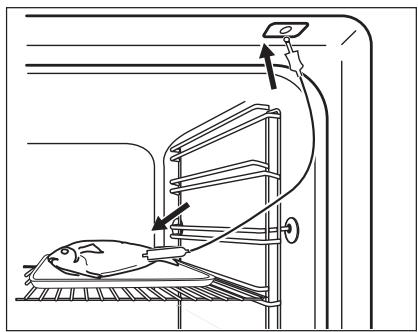

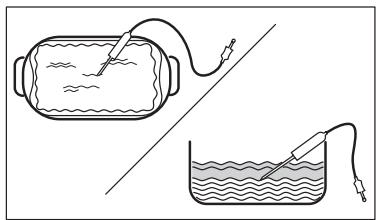

• Paistolämpömittari

Mittaamaan, kuinka pitkalle ruoka on kypsnyt.

Teleskooppikannattimet

Ritilat ja pellit voidaan asettaa ja poistaa helpommin teleskooppikannattimilla.

5. KÄYTTÖPANEELI

5.1 Sisaanpainettava väantimet

Paina väannintä käyttaäksesi laitetta.

Vännin tulee ulos.

5.2 Ohjauspaneelin yleisnekymä

Ajastin

Pikakuu- mennus

Uunivalo

Paistolämpö- mittari

Vahvista ase- tus

Paina

Kierrä nuppivalitsin- ta

Kytke laite pälle valitse malla uunitoiminto.

Kytke laite pois päältä käantämällä uunitoimintojen nuppivalitsin Off (pois päältä) -asentoon.

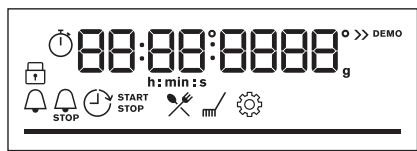

5.3 Näytto

Näytö, jossa tärkeimmät toiminnot.

Näytön merkkivalot

Perusmerkkivalot
Lukko	Avustava ruoanvalmis-tus	Puhdistus	Asetukset	Pikakuumannus
Ajastimen merkkivalot
Hälytinajastin	STOPLopetus	Ajastin		Ajastin
Edistymistä osoittava palkki – lampötilan taiajan kulumisen seuraamiseen. Kun laite saavuttaaasetetun lampötilan, osoitinpalkki on kokonaan pu-nainen.

Vesisäiliön merkkivalot
Paistolämpömittari merkkivalo

6. ENNEN ENSIKÄYTTÖA

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Alkupuhdistus

Ennen ensikäyttoa tyhja laite taytyu puhdistaa ja sen kelloon asetettava seuraava arvo:

00:00

Aseta aika. Paina OK.

6.2 Alustava esikuumennus

Esikuumenna tyhjä uuni ennen ensimmäistä käyttokertaa.

1. vaihe	Poista kaikki lisävarusteet ja irrotettavat uunipeltien Kannattimet uunista.
2. vaihe	Aseta toiminnon maksimiämpötila:Anna uunin käydä yhden tunnin ajan.
3. vaihe	Aseta toiminnon maksimiämpötila:Anna uunin käydä 15 minuutin ajan.

Uunista voi tulla Hajua ja savua esikuumennuksen aikana. Varmista tilan hyvä tuuletus.

7. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Asetukset: Uunitoiminnot

1. vaihe Valitse uinitoiminto käantämllä unin toimitoen kiertonuppia.
2. vaihe Aseta lamptila kaantamalla saatunnpia.

• paina ja pidä painettuna kytkeåksesi pälle toiminnon: Pikakuumennus. Se on käytettävissä vain joidenkin toimintojen yhteydessä.

Hörykypssennys
1. vaihe	2. vaihe	3. vaihe	4. vaihe	5. vaihe
Paina vesilokeron kanta avataksesi sen.	Laita vesilokeroon 900 ml vettä.	Työnnä vesilokero alkuasentoonsa.	Valitse höryuuni-toiminto.	Aseta lämpõtila.

7.2 Uunitoiminnot

Kuumennustoiminto	Käytökehde
Kiertoilma	Korkeintaan kolmella kannatintasolla kypsentäminen samanaikaisesti ja ruokien kui- vaus. Aseta lampõtila 20–40 °C alhaisemmaksi kuin toiminnolle Ylä + alalämpö.
Ylä + alalämpö	Kypsentäminen ja paistaminen yhdellä tasolla.
Matala kosteus	Toiminto soveltuu lihalle,Lintupaistille, uuniruo'ille ja padoille/paistoksille. Höyryn ja lammön yhistelmän ansiosta lihasta tulee mehukasta ja mureaa, sekä samalla ra- peapintaista.
Pizza-toiminto	Pizzan valmistaminen. Voimakkaaseen ruskistamiseen ja rapean pohjan luomiseen.
Alalämpö	Kakkujen paistamiseksi rapealla pohjalla ja ruoan sälömiseksi.
Pakasteet	Puolivalmisteruokien (esim. ranskalaisten perunoiden, lohkoperunoiden, kevätkäry- leiden) valmistaminen rapeiksi.
Kosteaa kiertoilma	Tämä toiminto sästä energiaa ruoanlaiton aikana. Kun käytät tätä toimintoa, uunin sisälampõtila voi poiketa lampõtila-asetuksesta. Jälkilampõtilaa käytetään. Kuumen- nusteho voi laskea. Katso lisätiotoa luvusta "Päivittäinen käytö", Huomautus: Kosteaa kiertoilma:
Grilli	Ohuiden ruokien grillaus ja leivän paahtaminen.
Tehogrillaus	Isohkojen, luisten liha- tai lintupaistien paistamiseen yhdessä ritteläasennossa. Grati-nointi ja ruskistus.
Valikko	Siirtyminen valikkoon: Avustava ruoanvalmistus, Puhdistus, Asetukset.

7.3 Huomautus: Kostea kiertoilma

Täm toiminnon avulla märitettiin energiatehokkuusluokka (vastaamaan standardeja EU 65/2014 ja EU 66/2014). Testit seuraavan mukaisesti:

IEC/EN 60350-1

Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja unin energiatehokkuus olisi mahdollisimman suuri.

Kun valitset tämän toiminnon, lamppu sammuu automaattisesti 30 sekunnin kuluttua.

Ruoanlaitto-ohjeet ovat luvussa "Neuvoja ja vinkkejä"Kosteau kiertoilma. Yleissuosituksia

energiansäastämiseksi on luvussa "Energiatehokkuus".

7.4 Vesisäiliö

Vesisällön merkkivalo

Säiliö on tãysi.

Säiliö on tãytetty puoleen vãlin.

Säiliö on tyhää. Tãytä sãiliö uudelleen.

Jos lisaat sãiliöön liikaa vettä, ylimäärainen vesi valuu uunin pohjalle turvapoistoakon kautta. Poista vesi kãytãmãllä sientä.

Vesisäillön tyhjentäminen
1. vaihe	Sammuta uuni, jätä sen luukku auki ja odota, kun- nes uuni on kylmä.
2. vaihe	Kytke tyhjennysputki (C) poistoventtiilin (A) liitti- men (B) kautta.
3. vaihe	Pidä putken pää tason A alapuolella ja työnnä liitin- tä B toistuvasti, jotta voit poistaa jäljellä oleva ve- den.
4. vaihe	Irrota C ja B ja kuivaa uuni sienen avulla.

7.5 Asetukset: Avustava ruoanvalmistus

Täm alavalikon kaikki ruokalajit sisälvt uunitoiminto- ja lampötilasuosituksen. Käytä toimintoa ruoan nopeaan valmistamiseen oletusasetuksilla. Voit myös saatäa aikaa ja lampötilaa kypsentämisen aikana.

Joidenkin ruokalajien kohdalla voit valita myös seuraavaa:		Ruoan kypsystaso:
· Paistolämpömittari		· Puoliraaka · Keskitaso · Kypsä
1. vaihe	2. vaihe	3. vaihe	4. vaihe
		P1 - P45	OK
Siirry valikkoon.	Valitse Avustava ruoanval-mistus. Paina OK.	Valitse ruokalaji. Paina OK.	Laita ruokalaji uuniin. Vah-vista asetus.

7.6 Avustava ruoanvalmistus

Symbolien selitys
	Paistolampömittari-SAATAVANA. Aseta Pais- tolampömittari paksuimpaan kohtaan. Laite kytkeyty pois pääälta, kun se on ase- tetu Paistolampömittari lämpõtila on saa- vutetu.
	Lisää vettä sällioön.

Symbolien selitys

Esikuumenna laite ennen kypsennyksen aloittamista.

Hillytaso.

Näytössa nakyy P ja ruokalajin numero, jonka voit tarkistaa tauukosta.

	Ruoka-annos	Paino	Hyllytaso / Lisävaruste
1	Paahtopaisti, raaka
2	Paahtopaisti, puoli-kypsä	1 - 1.5 kg; 4 - 5 cm pakuudeltaan ole-via kappaleita	2: paistopeltiPaista lihaa mutama minuuttu kuumalla paistinpannulla. Aseta laitteeseen.
3	Paahtopaisti, kypsä
4	Pihvi, puolikypsä	180 - 220 g per kappale; siivut 3 cm pakuudeltaan	3: paistettava ruoka paistoritilälläPaista lihaa mutama minuuttu kuumalla paistinpannulla. Aseta laitteeseen.
5	Naudanlihapaisti / haudutettu (ensiluok-kainen kylkipaisti, pa-ras pyöreä, paksu kyl-ki)	1.5 - 2 kg	2: paistettava ruoka on paistoritilälläPaista lihaa mutama minuuttu kuumalla paistinpannulla. Lisää nestettä. Aseta laitteeseen.
6	Paahtopaisti, raaka (hidas kypsennys)	1 - 1.5 kg; 4 - 5 cm pakuudeltaan ole-via kappaleita	2: paistopelti Ota käytöän suosikkireseptejäsi tai käytä pelkästään suolaa ja juuri hienonnetua pippuria. Paista lihaa muutama minuuttki kuumalla paistinpannulla. Aseta laitteseen.
7	Paahtopaisti, puoli-kypsä (hidas kypsennys)
8	Paahtopaisti, kypsä (hidas kypsennys)
9	Filee, raaka (hidas kypsennys)	0,5 - 1,5 kg; 5 - 6 cm pakuudeltaan olevia kappaleita	2: paistopelti Ota käytöän suosikkireseptejäsi tai käytä pelkästään suolaa ja juuri hienonnetua pippuria. Paista lihaa muutama minuuttki kuumalla paistinpannulla. Aseta laitteseen.
10	Filee, puolikypäsa (hidas kypsennys)
11	Filee, kypsä (hidas kypsennys)
12	Vasikanlihapaahto-paisti (esim. lava)	0.8 - 1.5 kg; 4 cm pakuudeltaan ole-via kappaleita	2: paistettava ruoka on paistoritilällä Käytä suosikkimausteitasi. Lisää nestettä. Paisti peitetty.
13	Porsaanpaisti, niska tai lapa	1.5 - 2 kg	1: paistovuoka paistoritilällä Käännä liha kypsennyksen puolivalissä.
14	Pulled pork (matala-lampö)	1.5 - 2 kg	2: paistopelti Käytä suosikkimausteitasi. Käännä liha, kun noin puolet kypsennysajasta on kulunut, jotta ruskistus olisi tasainen.
15	Kylki, tuore	1 - 1.5 kg; 5 - 6 cm pakuudeltaan ole-via kappaleita	2: paistettava ruoka on paistoritilällä Käytä suosikkimausteitasi.
16	Siankylki	2 - 3 kg; käytä raa-kana, 2 - 3 cm ohuita siankylkää	3: syvä pannu Lisää nestettä peittämään astian pohjan. Käännä liha kypsennyksen puolivalissä.
17	Lampaankoipi lui-neen	1.5 - 2 kg; 7 - 9 cm pakuudeltaan ole-via kappaleita	2: paistovuoka leivinpellillä Lisää nestettä. Käännä liha kypsennyksen puolivalissä.
18	Kana, kokonainen	1 - 1.5 kg; tuoreena	2: pataruoka-astia leivinpellillä Käytä suosikkimausteitasi. Käännä kana, kun noin puolet kypsennysajasta on kulunut, jotta ruskistus olisi tasainen.
19	Kana, puolikas	0.5 - 0.8 kg	3: leivinpelti Käytä suosikkimausteitasi.
20	Kananrintafieee	180 - 200 g kappa-letta kohti	2: pataruoka-astia paistoritilällä Käytä suosikkimausteitasi. Paista lihaa mutama minuuttikuumalla paistinpannulla.
21	Kanan koivet, tuoreet	-	3: paistopelti Jos olet ensin marinoidut kanankoivet, aseta matalampi lämpötila ja kypsennä pidempään.
22	Kokonainen ankka	2 - 3 kg	2; paistettava ruoka on paistoritilällä Käytä suosikkimausteitasi. Aseta liha paistoastian. Käännä ankka kypsennyksen puolivalissä.
23	Kokonainen hanhi	4 - 5 kg	2; svvä pannu Käytä suosikkimausteitasi. Aseta liha svvälle paistopellile. Käännä hanhi kypsennyksen puolivalissä.
24	Lihamureke	1 kg	2; paistoritilä Käytä suosikkimausteitasi.
25	Kokonainen kala, grillatu	0.5 - 1 kg kalaa kohti	2; paistopelti Täytä kala voilla ja ota käytöön suosikkimausteesi.
26	Kalafiee	-	3; pataruoka-astia paistoritilällä Käytä suosikkimausteitasi.
27	Juustokakku	-	2; 28 cm irtopohjavuoka paistoritilällä
28	Omenakakku	-	3; leivinpelti
29	Omenatorttu	-	2; piirakkavuoka paistoritilällä
30	Omenapiirakka	-	1; 22 cm piirakkamuotti paistoritilällä
31	Brownie	2 kg taikinaa	3; svvä pannu
32	Suklaamuffinit	-	3; muffinipelti paistoritilällä
33	Murekekakku	-	2; leipävuoka paistoritilällä
34	Paistetut perunat	1 kg	2; leivinpelti Laita kokonaiset kuorelliset perunat paistopellille.
35	Lohkoperunat	1 kg	3; paistopelti katetu leivinpaperilla Käytä suosikkimausteitasi. Leikkaa perunat lohkoiksi.
36	Grillatut sekavihan-nekset	1 - 1.5 kg	3; paistopelti katetu leivinpaperilla Käytä suosikkimausteitasi. Leikkaa vihannesket paloiksi.
37	Kuorukat, pakaste	0.5 kg	3; paistopelti
38	Omenat, pakaste	0.75 kg	3; leivinpelti
39	Liha-/kasvislasagne kuivilla lasagnelevil-lä	1 - 1.5 kg	1; nuudeliannos paistoritilällä
40	Perunapaistos (raa'asta perunasta)	1 - 1.5 kg	1; nuudeliannos paistoritilällä Käännä vuoka kypsennyksen puolivalissä.
41	Pizza tuore, ohut	-	2; paistopelti katetu leivinpaperilla
42	Pizza tuore, paksu	-	2; leivinpelti, jossa päällä leivinpaperi
43	Piirakka	-	2; paistovuoka paistoritilällä
44	Patonki / Ciabatta / Vaalea leipä	0.8 kg	2; leivinpelti vuorattu leivinpaperilla Vaalea leipä vaatii enemmän aikaa.
45	Kokojyvä / Ruis / Tumma leipä kokojy-väleipää limppupan-nulla	1 kg	2; leivinpelti, jossa päällä leivinpaperi / paistori-tälä

8. KELLOTOIMINNOT

8.1 Kellotoiminnot

Kellotoiminto	Käytökohe
Hälytinajastin	Kun ajastin saavuttaa loppupisteen, laitteesta kuuluu äänimerkki.
STOP Kypsentämisaika	Kun ajastin saavuttaa loppupisteen, laitteesta kuuluu äänimerkki ja uunitoiminto pysähtyy.
Ajastin	Toiminnon käynistymisen ja/tai päättymisen ajustus.
Ajastin	Enintään 23 tuntia 59 min. Tällä toiminnolla ei ole vaikutusta uunin käytöön. Voit käntää toiminnon Ajastin päälle ja pois päältä valitsealla: Valikko, Asetuk-set.

8.2 Asetukset: Kellotoiminnot

Assetukset: Kellonaika
1. vaihe	2. vaihe	3. vaihe
Jos haluat vaihtaa kellonajan, siirry valikkoon ja valitse Asetukset, Kellonaika.	Aseta kellonaika.	Paina: OK.

Asetukset: Hålytinajastin
1. vaihe		2. vaihe	3. vaihe
Näytössä nakyyy:0:00
Paina:		Aseta Hålytinajastin	Paina: OK.

i Ajastin kaynistyy valittomasti.

Asetukset: Kypsentämisaika
1. vaihe	2. vaihe		3. vaihe	4. vaihe
		Näytössä nakyly:0:00STOP
Valitse uinitoiminto jaaseta lämpõtila.	Paina toistuvasti:		Kypsennysaika onasetettu.	Paina: OK.

i Ajastin kaynistyy valittomasti.

Asetukset: Ajastin
1. vaihe	2. vaihe	Näytössä nakykyy kel- lonaika KÄYN- NISTÄ	3. vaihe	4. vaihe	Näytössä nakyy: ---- PY- SÄYTÄ	5. vaihe	6. vaihe
Valitse uu- nitoiminto.	Paina toistu- vasti: .		Aseta käyn- nistysaika.	Paina: OK.		Aseta py- säytysaika.	Paina: OK.

i Ajastin aloittaa ajanlaskennan asetettuna kaynnistysaikana.

9. LISAVARUSTEIDEN KAYTTÄMINEN

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Lisavarusteiden asennus

Pieni lovi ylasassaparantaa turvallisuutta.

Nämä lovet toimivat myös kaatumisen

estämisessä. Ritolän korkea reunus estaakeittoastioiden luisumisen hylyltä.

Paistoritila:

Paina rītilā liukukiskojen välli Kannatinkiskoon ja varmista, etta jalat osoittavat alaspain.

Leevinpelti / Syvä pannu:

Työnnä leivinpelti hyllykannattimen ohjauskiskojen vällin.

9.2 Paistolampommittari

Paislotampomittari -mittaa ruoan sisalampotilan.

Assetettavia lampietoila on kaksi:
°C Uunin lampietila.	Sisälampietila.

Näin saavutat parhaan kypsennystuloksen
Ainesosien pitäisi olla huoneenläm-põisiä.	Älä käytä nestemäisten ruokien suhteen.	Mittari on jätettävä ruokaan kypsentämi-son ajaksi.

Käytöohje: Paistolämpömittari

1. vaihe	Kytke uuni päälle.
2. vaihe	Valitse uunitoiminto ja tarvittaessa uunin lämpõtila.
3. vaihe	Lisää: Paistolämpömittari.
Liha-,lintu- ja kalaruoka		Vuokaruoka

Aseta Piatolampomittari karki lihan tai kalan keskel paksuimpaan kohtaan, jos mahdollista. Varmista, etta vahintaan 3/4 Piatolampomittari on ruoan sisälä.

Aseta Paistolampomittari kärki tarkalleen vuokaruoan keskelle. Paistolampomittari tulee asettaa vakaasti paikallenen yhteen kohtaan kypsennyksen ajaksi. Käytä sen vakautamiseen kiinteaa ruoka-ainesta. Käytä paistoastian reunaa tukemaan Paistolampomittari silikonista valmistetua kädensijaa. Paistolampomittari -kärki ei saa koskettaa paistoastian pohjaa.

1. vaihe Liitä Paistolampömittari laitteen etukehyksessä olevaan pistorasiaan. Senhetkinen lampötila nakyy naytössa: Paistolampömittari.
2. vaihe - aseta pistolampomittarin lamptila painamalla.
3. vaihe OK - paina vahvistaaksesi. Kun ruoka on kuumentunut asetettuun lampotilaan, laitteesta kuuluu aänimerkki. Voit haluteessasi lopettaa kypsennyksen tai jatkaa sitä ruoan oikean kypsystason varmistamiseksi.
4. vaihe Irrota Paistolampomittari pistoke pistorasiasta ja poista ruoka uunista.

VAROITUS!

Palovammojen vaara on olemassa, sillä Paistolämpömittari kuumenee erittäin kuumaksi. Ole varovainen pistokkeen irrottamisen ja mittarin poistamisen aikana.

10. LISÄTOIMINNOT

10.1 Lukko

Tämä toiminto estaa toiminnon tahattoman muuttamisen.

Kytke se pälle, kun laite toimii - valittu ruoanlaitto jatkuu ja ohjauspaneeli on lukittu.
Kytke se pälle laitteen ollessa pois pälä - laitetta ei voi nyt kytka pälle. Ohjauspaneeli on lukittu.

OK

Kytke toiminto pälle painamalla painiketta OK.
Äänimerkki kuuluu.

OK -paina ja pidä painettuna kytkeaksesi sen pois päältä.

i 3x -vilkkuu, kun lukko kyktetaan paalle.

10.2 Automaattinen virrankatkaisu

Turvallisuussyistä laite kytskytyy pois pältajonkin ajan kuluttua,Jos jokin uunitoiminto onkäynissä eikä asetuksiin tehdà muutoksia.

(℃)	(tunti)
30 - 115	12.5
120 - 195	8.5
200 - 245	5.5

(℃)	(tunti)
250 - enintään	3

Automaattinen virrankatkaisu ei toimi seuraavien toimintojen kanssa: Uunivalo, Paistolampomittari, Ajastin.

10.3 Jäahdytyspuhallin

Kun laite on paallä, jäähdytyspuhallin kytkeytyy automaattisesti paallee pitäkseen laitteen pinnat viileina. Kun kytket laitteen pois paälta, jäähdytyspuhallin on käynissä, kunnes laite on jaähtynyt.

11.1 Ruoanlaittoon liittyviä suosituksia

i

Taulukoissa mainitut lampotilat ja paistoajat ovat ainoastaan suuntaa-antavia. Optimaalinen aika ja lampotila rippuvat reseptista ja kaytettyjen ainesten laudusta ja maarastä.

Laitteesi voi paistaa eri tavalla kuin entinen laitteesi. Alla olevat vinkit sisaltavat suositellut lamptilat, kypsenny-sajat ja kannatasot eri ruokalajeille.

Jos taulukosta ei lóydy reseptiisi sopivia asetuksia, voit soveltaa jonkin samantyyppisen paistoksen asetuksia.

11.2 Kostea kiertoilma

Noudata alla olevan taulukon ehdotuksia parhaan tuloksen saavuttamiseksi.

	(℃)		(min)
Makeat sãmpylät, 16 kappaletta	leivinpelti tai uuipannu	180	2
Sãmpylät, 9 kappaletta	leivinpelti tai uuipannu	180	2
Pizza, pakaste, 0,35 kg	ritilä	220	2
Käretorttu	leivinpelti tai uuipannu	170	2
Brownie	leivinpelti tai uuipannu	175	3
Kohokas, 6 kappaletta	keraamiset annosvuoat ritiälä	200	3

Torttupohja	torttuvuoka ritolälä	180	2	15 - 25
Victoria-voileipä	uunivuoka ritolälä	170	2	40 - 50
Höyrytetty kala, 0,3 kg	leivinpelti tai uunipannu	180	3	20 - 25
Kokonainen kala, 0,2 kg	leivinpelti tai uunipannu	180	3	25 - 35
Kalaflee, 0,3 kg	pizzapannu ritolälä	180	3	25 - 30
Haudutetti liha, 0,25 kg	leivinpelti tai uunipannu	200	3	35 - 45
Shashlik, 0,5 kg	leivinpelti tai uunipannu	200	3	25 - 30
Pikkuleivät, 16 kappa-letta	leivinpelti tai uunipannu	180	2	20 - 30
Macaron leivos, 24 kappaletta	leivinpelti tai uunipannu	180	2	25 - 35
Muffinssit, 12 kappa-letta	leivinpelti tai uunipannu	170	2	30 - 40
Suolaiset leivonnai-set, 20 kappaletta	leivinpelti tai uunipannu	180	2	25 - 30
Murotaikinapikkulei-vät, 20 kappaletta	leivinpelti tai uunipannu	150	2	25 - 35
Pikkutortut, 8 kappa-letta	leivinpelti tai uunipannu	170	2	20 - 30
Vihannekset, haudetut, 0,4 kg	leivinpelti tai uunipannu	180	3	35 - 45
Kasvismunakas	pizzapannu ritolälä	200	3	25 - 30
Välimeren vihannek-set, 0,7 kg	leivinpelti tai uunipannu	180	4	25 - 30

11.3 Kosteia kiertoilma - suositellut varusteet

Käytä tummia heijastamattomia vuokia ja astioita. Ne absorboivat enemmän lampöä vaaleisiin ja heijastaviin astioihin verrattuna.

Pizzapannu	Uunivuoka	Annosvuoat	Torttuvuoka
Tumma, heijastamaton 28 cm halkaisija	Tumma, heijastamaton 26 cm halkaisija	Keramiikka halkaisija 8 cm, korkeus 5 cm	Tumma, heijastamaton 28 cm halkaisija

11.4 Testilaitosten ruoanvalmistustaulukot

Tiedoksi testauslaitoksille

Testit standardin IEC 60350-1 mukaisesti.

				(℃)	(min)	i
Pienet ka-kut (20 kpl/leivinpelti)	Ylå + alaläm-pö	Leivinpelti	3	170	20 - 35	-
Pienet ka-kut (20 kpl/leivinpelti)	Kiertoilma	Leivinpelti	3	150 - 160	20 - 35	-
Pienet ka-kut (20 kpl/leivinpelti)	Kiertoilma	Leivinpelti	2 ja 4	150 - 160	20 - 35	-
Omenapi-rakka, 2vuokaaØ20 cm	Ylå + alaläm-pö	Paistoritilä	2	180	70 - 90	-
Omenapi-rakka, 2vuokaaØ20 cm	Kiertoilma	Paistoritilä	2	160	70 - 90	-
Rasvaton sokerikak-ku, kakku-vuoka Ø 26cm	Ylå + alaläm-pö	Paistoritilä	2	170	40 - 50	Esikuumenna uunia10 min.
Rasvaton sokerikak-ku, kakku-vuoka Ø 26cm	Kiertoilma	Paistoritilä	2	160	40 - 50	Esikuumenna uunia10 min.
Rasvaton sokerikak-ku, kakku-vuoka Ø 26cm	Kiertoilma	Paistoritilä	2 ja 4	160	40 - 60	Esikuumenna uunia10 min.
Murokeksit	Kiertoilma	Leivinpelti	3	140 - 150	20 - 40	-
Murokeksit	Kiertoilma	Leivinpelti	2 ja 4	140 - 150	25 - 45	-
Murokeksit	Ylå + alaläm-pö	Leivinpelti	3	140 - 150	25 - 45	-
Paahtolei-pä, 4-6 kpl	Grilli	Paistoritilä	4	enint.	1 - 5	Esikuumenna uunia10 min.
Naudanjau- helihapihvi, 6 kappalet- ta, 0,6 kg	Grilli	Paistoritilä, uunipannu	4	enint.	20 - 30	Aseta ritolä uunin nel- jännelle tasolle ja uu- nipannu kolmannelle tasolle. Käällnä ruo- kaa keittojan puolivä- lissä. Esikuumenna uunia 10 min.

12. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

12.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet	Puhdista laiteen etuosa pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokitulinaa käytäen.
	Puhdista metallipinnat puhdistusaineella.
	Poista tahrat miedolla pesuaineella.
Jokapäiväinen käytö	Puhdista uunin sisäosa jokaisen käytön jälkeen. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.
	Kosteutta voi tiivistyä laiteen sisälle tai luukun lasilevvihin. Tiivistymistä voit vähentäät pitä-mällä laitetta päälä 10 minuutin ajan ennen ruokien kypsentämästa. Älä jätä ruokia laitte-seen 20 minuuttia pidemmäksi ajaksi. Kuivaa sisäosa pelkällä mikrokitulinalla jokaisen käytökerran jälkeen.
Tarvikkeet	Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pelkästään mikrokitulinaaa, lämmtä vettä ja mietoa puhdistusainetta. Varusteita ei saa pestä astianpe-sukoneessa.
	Tarttumattomia lisävarusteita ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunai-silla esineillä.

12.2 Irrottaminen: Kannattimet

Poista Kannattimet uunin puhdistamiseksi.

1. vaihe	Kytke uuni pois päältä ja odota, että se jähtyy.
2. vaihe	Vedä uunipeltien kannattemen etuosa irti sivuseinastä.
3. vaihe	Vedä uunipeltien Kannatinkiskon taka-osa irti sivuseinastä ja poista se.
4. vaihe	Asenna hyllytuet pään vastaisessa jär-jestykssä. Teleskooppisten liukukiskojen kiinni-tystappien on osoitettava eteenpäin.

12.3 Kayttoohje: Pyrolyyttinen puhdistus

Puhdista uuni kayttäen Pyrolyyttinen puhistus.

VAROITUS!

On olemassa palovammojen vaara.

HUOMIO!

Jos samaan kaappiin on asennettu muita laitteita, alä käytä niitta samaan aikaan tämän toiminnon kanssa. Se voi vahingoittaa uunia.

Ennen Pyrolyttinen puhdistus:
kytke uuni pois päältä ja odota, että se jähtyy.	poista kaikki lisävarusteet	Puhdista uunin pohja ja sisempi luukun lasi lämpäävaldellä ja miedolla pe- suaineella ja kääytämälpehmeäuu distusliinaa.
Pyrolyttinen puhdistus
1. vaihe	Siiry valikkoon: Puhdistus mm/.
Vaihtoehto		Kesto
C1 - Kevyt puhdistus		1 h
C2 - Normaali puhdistus		1 h 30 min
C3 - Perusteellinen puhdistus		2 h 30 min
2. vaihe	OK_paina puhdistustoiminnon valitsemiseksi.
3. vaihe	OK_paina puhdistuksen käännistämiseksi.
4. vaihe	Suoritettuasi puhdistuksen käännä uunitoimintojen nuppivalitsin Off (pois päältä) -asentoon.
Pyrolyytinen puhdistus
iKun puhdistus käynistyy, uuninluukku lukittuu ja merkkivalo sammuu. Kunnes luukku kukittuu, näytöllä nkyy: i:
Puhdistuksen päättyvä:
Kytke uuni pois päältä ja odota, että se jähtyy.	Puhdista uunitila pehmeällä liinalla.	Poista jäämät uunin pohjasta.

12.4 Muistutus puhdistamisesta

Uuni muistuttaa sinua aina, kun pyrolyytinen puhistus on suoritettava.
m/vikkuu näytöllä 5 sekuntia jokaisen ruoanlaittoker- ran jälkeen.	Kytke muistutus pois päältä syöttämällä Valikko ja valit- semalla Asetukset, Muistutus puhistamisesta.

12.5 Puhdistaminen: Vesisäilö

1. vaihe	Kytke uuni pois päältä.
2. vaihe	Aseta uunipannu höryntuloaukon alapuollelle.
3. vaihe	Kaada vettä vesilokeroon: 850 ml. Lisää sitruunahappoa: 5 teelusikallista. Odota 60 minuuttia.
4. vaihe	Kytke uuni toimintaan ja valitse toiminto: Alhainen suhteellinen kosteus. Aseta lämpötilaksi 230 °C. Kytke uuni pois päältä 25 minuutin kuluttua ja odota, etta se jäähtyy.
5. vaihe	Kytke uuni toimintaan ja valitse toiminto: Alhainen suhteellinen kosteus. Aseta lämpötilaksi 130–230 °C. Kytke uuni pois päältä 10 minuutin kuluttua ja odota, etta se jäähtyy.
i Tyhjennä vesisäillö aina hörytoiminnon kääytämisen jälkeen kalkkijäämien muodostumisen välttämiseksi.

Puhdistuksen pääntyessä:
Kytke uuni pois päältä.	Tyhjennä vesisäiliö. Katso kohta "Vesisäillön tyh-jentäminen" osiosta "Päivittäinen käättö".	Huuhtele vesisäiliö ja pyhyki kalk-kijäämät pois pehmeällä liinalla.	Puhdista tyhjennysputki lämpimälä vedellä ja miedolla pesuaineella.

Alla olevassa taulukossa on esitetty veden kovuus (dH) vastaavilla kalkkijäämllä ja veden luokituksella. Kun veden kovuuden taso on korkeampi kuin taso 4, täytä vesilokero pullovedellä.

Veden kovuus		Testiliuska	Kalkkijäämä (mg/l)	Veden luoki-tus	Vesisäiliö n puhdistusvälī:
Taso	dH
1	0 - 7		0 - 50	pehmeä	75 käytökertaa - 2,5 kuukautta
Veden kovuus		Testiliuska	Kalkkijäämä (mg/l)	Veden luoki-tus	Vesisäiliö n puhdistusväl:
Taso	dH
2	8 - 14	■ ■	51 - 100	kohtalaisen kova	50 käytökertaa - 2 kuukautta
3	15 - 21	■ ■ ■	101 - 150	kova	40 käytökertaa - 1,5 kuukautta
4	22 - 28	■ ■ ■ ■	yli 151	erittäin kova	30 käytökertaa - 1 kuukasi

12.6 Irrottaminen ja asentaminen: Luukku

Uunin luukussa on kolme lasipaneelia. Voit irrottaa uunin luukun ja sisäiset lasipaneelit niiden puhdistamiseksi. Lue kohdan "Luukun irrottaminen ja asentaminen" ohjeet kokonaan ennen lasilevyjen poistamista.

HUOMIO!

Älä käytä uunia ilman lasipaneeleja.

1. vaihe

Avaa luukku kokonaan auki ja pidä kiinni molemmista saranoista.

1. liahe

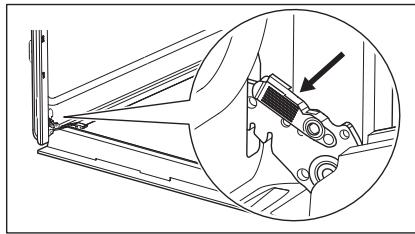

Nosta ja vedä lukituksia, kunnes ne napsahtavat.

1. vaihe

Sulje uuin luukku puolivaliin sen ensimmäseen avasasentoon. Nosta ja vedä luukkuaosen jälkeen ja irrota se paikaltaan.

1. vaihe

Aseta luukku sen ulkopinta alaspain vakaalle pinnalle levitetyn pehmean liinan paalle.

1. vaihe Pidä kiinn luukun reunalistasta (B) molemin puolin luukun yläreunaa ja työnni sisänpain vapauttaaksesi pidikitivisteen.
2. vaihe Irrota luukun reunalista vetamalla sita eteen-pain.

1. vaihe Tartu lasilevihin ylareunasta ja vedne varovasti yksi kerrallaan ulos. Aloita ylapaneelista. Varmista, etta lasi irtoa Kannattimista kokonaan.

1. vaihe Puhdista lasipaneelit vedellä ja saippulla. Kuivaa lasipaneelit huolellisesti. Lasipaneeleja ei saa pestä astianpesukoneessa.
2. vaihe Asenna lasipaneelit ja uunin luukku takaisin paikalleen puhdustuksen jälkeen.

Jos luukku on asennetu paikalleen oikein, kuulet napsahduksen lukituksia sulkiessasi.

Varmista,etta lasipaneelit (A ja B) tulevat oikeaan järestykseen. Tarkista lasilevyn sivussa oleva symboli/painatus, kaikkis lasileyvt ovat ulkoisesti erilaisia purkamisen ja asentamisen helptampamiseki.

Luukun reunalista napsahtaa paikoilleen.

Varmista, etta asennat keskimmäisen lasipaneelin oikein paikalleen.

12.7 Vaihtaminen: Lamppu

VAROITUS!

Sahköiskun vaara. Lamppu voi olla kuuma.

Alä koske paljain käsin halogeenilamppua\ estäksesi rasvajäämien palamisen\ lamppuun.

Ennen lampun vaihtamista:
1. vaihe	2. vaihe	3. vaihe
Kytke uuni pois päältä. Odota, kun-nes uuni on jäähtynyt.	Irrota uunin pistoke pistorasiasta.	Peitä uunin pohja kankaalla.

Takalamppu

1. vaihe	Irrota suojalasi kiertämällä sitä.
2. vaihe	Puhdista lampun kansi.
3. vaihe	Vaihda lamppu sopivaan 300 °C lammönkestävään lamppuun.
4. vaihe	Asenna lasinen kansi.

13. VIANMAÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

Mikäli laitteessa ilmenevää ongelmaa ei ole kuvattu tassā taulukossa, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Uuni ei käynnisty tai ei kuumene
Ongelma	Tarkista, jos...
Uuni ei kytkeydy pälle eikä sitä voi käytää.	Uuni on yhdistetty asian-mukaisesti sähköverk-koon.
Uuni ei kuumene.	Automaattinen virrankat-kaisu on pois toiminnasta.
Uuni ei kuumene.	Uunin luukku on suljetu.
Uuni ei kuumene.	Sulake ei ole palanut.
Uuni ei kuumene.	Painikelukitus on poissa päältä.

Komponentit
Ongelma	Tarkista, jos...
Lamppu on kytketty pois pääälä.	Kosteaa kiertoilma – on kytketty päälle.
Lamppu ei toimi.	Lamppu on palanut.
Paistolämpömittari ei toi-mi.	Paistolämpömittari -osan pistoke on liitetty asian-mukaisesti pistokkee-seen.
Virhekooodit
Näytössä näkyy...	Tarkista, jos...
Err C2	Osan Paistolämpömittari pistoke on irrotetu pisto-rasiasta.
Err C3	Uunin luukku on suljettu tai luukun lukko ei ole vaurioitunut.
Err F102	Uunin luukku on suljettu.
Virhekooodit
Err F102	Luukun lukko ei ole vauri-oitunut.
00:00	On tapahtunut virtakatko. Aseta kellonaika.
Jos näytössä näkyy jokin muu kuin tassä taulukossa kuvattu virhekoodi, kytke asuinrakennuksen sulake pois pääätä ja uudelleen päääle ja käynnistä sitten uuni uudelleen. Jos virhekoodi tulee uudelleen näkyviin, ota yhteyttä valtuutettuun huoltopalveluun.

Puhdistus
Ongelma	Tarkista, jos...
Uunin sisällassa on vet- tã.	Vesisäiliössä ei ole liikaa vettä.
- merkkivalo on pois päältã.	Vesisäiliössä on riittävästi vettä. Jos unin sisälta al- kaa tulla vettä eikä merk- kivalo vieläkan pala, ota yhteyttä valtuutettuun huoltopalveluun.

Puhdistus
U- merkkivalo on päällä.	Säiliössä on riittävasti vettä. Jos säiliö on tãysi ja merkkivalo palaa edel-leen, ota yhteyttä valtuu-tetuun huoltopalveluun.
Hörykypssennys ei toimi.	Höryntuloaukossa ei ole kalkkijäämä.
Hörykypssennys ei toimi.	Vesisäiliössä on vettä.
Vesisäilion tyhjentäminen tai veden vuotaminen höyryn tuloaukosta kes-tää yli kolme minuuttia.	Höryntuloaukossa ei ole kalkkijäämä. Puhdista vesisäiliö.

13.2 Huoltotiedot

Jos et itse lóyda ratkaisua ongelmaasi, ota yhteys jällenmyyjän tai valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot loydät laitteen arvokilvestä. Arvokilpi loytyy laitteen sisätilan etukehyksestä. Älä poista arvokilpea laitteen sisätilasta.

Suosittelemme,etta kirjoita tiedot tähän:
Malli (Mod.):	......
Tuotenumero (PNC)	......
Sarjanumero (S.N.)	......

14. ENERGIATEHOKKUUS

14.1 Tuotetiedot ja tuotteen tietolomake

Toimittajan nimi	Electrolux
Mallin tunniste	Y6POC77X 949494834
Energiatehokkuusluokka	81.2
Energiatehokkuusluokka	A+
Energiankulutus normalikäytössä Ylä- ja alalämpö -toiminnossa	0.93 kWh/kierros
Energiankulutus vakiokuormalla, tuuletintila	0.69 kWh/kierros
Pesien lukumäärä	1
Lämpölahde	Sähkö
Äänimer.voimak	72 l
Uunityppi	Kalusteeseen asennettava uuni
Massa	33.9 kg

IEC/EN 60350-1 - Ruoanlaittoon tarkoitetut sahkotoimiset kodinkoneet - Osa 1: Mallistot, uunit, hóryuunit ja grilit - Menetelmiä tehon mittauseen.

14.2 Energiansäastö

Laitteessa on joitakin toimintoja, joden avulla voit säastä energiaa.

Varmista, etta laitteen luukku on kiinni laitteen ollessa käynnissä. Ålä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, etta se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita energiatehokkuuden parantamiseksi.

Jos vain mahdolista, älä esikuumenna laitetta ennen ruokien asettamista uuniin.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käytäminen ruoanlaiton yhteydessä

Jos mahdollista, käytä uunitoimintoja
puhaltimella energian säastämiseksi.

Jäannöslampö

Puhaltimen ja lampun toiminta jatkuu. Kun sammutat laitteen, naytossa nikyy jalkilampo. Lammon avulla voit pitaa ruokaineksia lampimana.

Kun kypsennys kestä yli 30 minuuttia, laske laitteen lampötila alimmalle asetuksette 3-10 minuuttia ennen kypsennysajan paattymista. Jalkilämpo laitteen sisallä jatkaa ruokaineksien kypsentämista.

Lammita muita ruokalajeja jalkilampoa kayttäen.

Ruoan lamipinä pitoon

Valitse alhaisin mahdollisin lampotila-asetus, niin voit hydyntaä jalkilammon ja sailyttä aterian lampimänä. Jalkilammon merkkivalo tai lampotila syttyy nayttoön.

Kypsentäminen lampun ollessa sammutettuna

Kytke lamppu bois päältä kypsennyksen aikana. Kytke se päälle ainoastaan tarvittaessa.

Kostea kiertoilma

Tämä toiminto saëstää energiaa ruoanlaiton aikana.

Kun tāmā toiminto on kāytössä, lamppu
sammuu automaattisesti 30 sekunnin
kuluttua. Voit sytyttä lampun uudelleen,
mutta tālloin energiasäästö on pienempi.

15. VALIKKORAKENNE

15.1 Valikko

1. vaihe

2. liahe

3. vaihe

4. vaihe

5. vaihe

- valitse, jotta voit siirtyä kohtee- seen Valikko.

Valitse lisätoiminto Valikko-rakenteesta ja paina OK.

Valitse asetus.

OK - vahvista ase- tus painamalla.

Säädä arvoa ja paina OK.

Suoritettuasi puhistuksen kännä uunitoimintojen nuppivalitsin Off (virta smmutettu) -asentoon poistuaksesi Valikko-valikosta.

Valikko rakenne
Avustava ruoanvalmistus	Puhdistus mm			Asetukset
Asetukset
01	Kellonaika	Muuta	02	Näytön kirkkaus	1 - 5
03	Painikeänet	1 - Äänimerkki2 - Painikeänet3 - Ääni poispääälta	04	Äänenvoimakkuus	1 - 4
05	Paistolämpömittari Toimen-pide	1 - Hälytys ja pysäytys2 - Hälytys	06	Ajastin	Päälle/Pois pääälta
07	Uunivalo	Päälle/Poispääälta	08	Pikakuumennus	Päälle/Pois pääälta
09	Muistutus puhdistamisesta	Päälle/Poispääälta	10	Demo-toiminto	Aktivointikoodi:2468
11	Ohjelmistoversio	Tarkista	12	Palauta tehdasasetukset	Kyllä / Ei

16. YMPÄRISTÖNSUOJELU

Kierrata materialit, jotka on merkitty merkillä

Kierrä pakkaus laittamalla se asianmukaiseen kierratysastiaan. Suojele ymparistöja ihmisten terveyttä kierrattämllä sähkö- ja elektroniikkaromut.

Alä havita merkilla merkittyjá kodinkoneita kotitalousjätteen mukana. Palauta tuote paikallseen kierratyskesukseen tai ota yhteyttä paikallseen viranomaiseen.
