KÄYTTÖOHJE SBE900 METABO

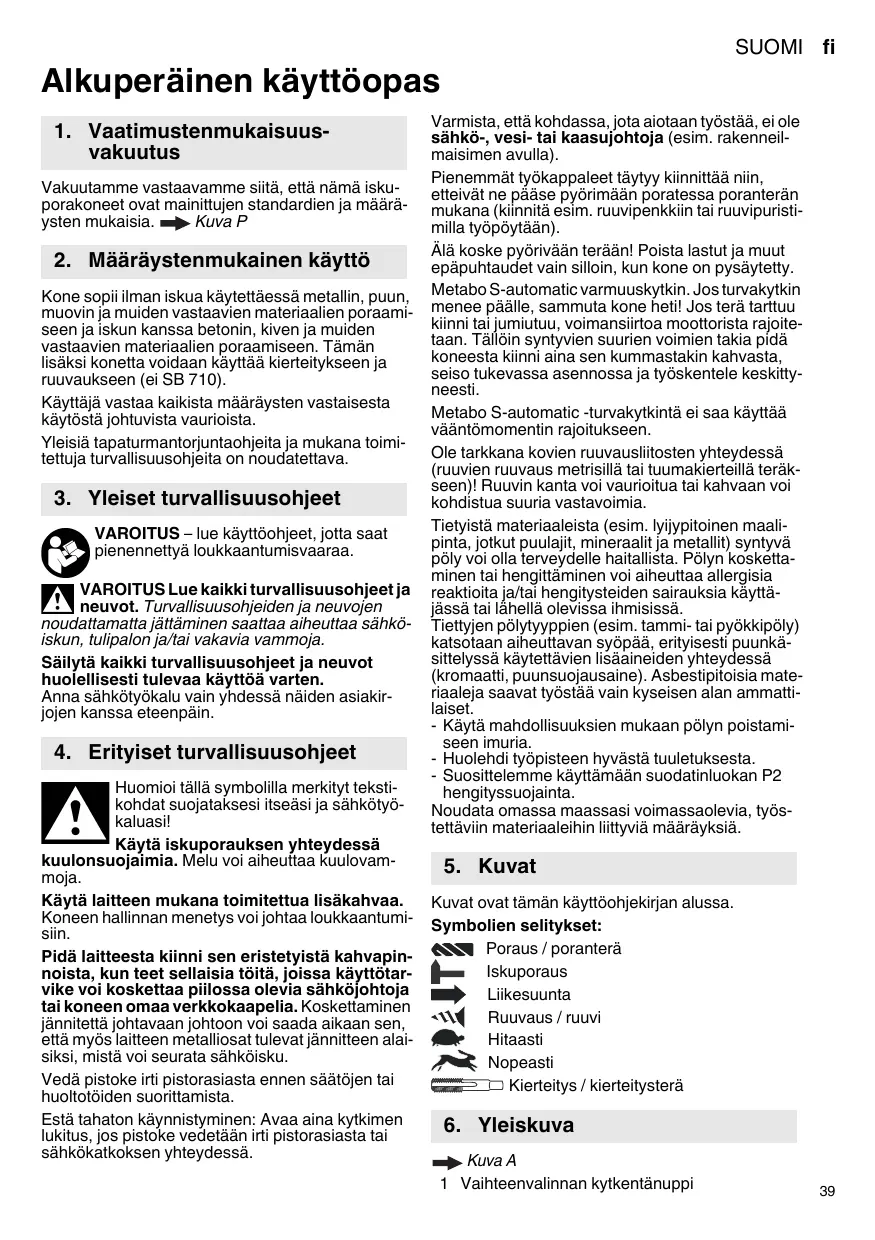

Alkuperäinen käyttoopas

1. Vaatimustemmukaisuusvakuutus

Vakuutamme vastaavamme siita, etta namä iskuporakoneet ovat mainittujen standardien ja märäysten mukaisia. Kuva P

2. Määräystenmukainen käytto

Kone sopii ilman iskua kaytettäessä metallin, puun, muovin ja muiden vastaavien materiaaliien poraamiseen ja iskun kanssa betonin, kiven ja muiden vastaavien materiaiien poraamiseen. Tämän lisäksi konetta voidaan kayttää kierteitykseen ja ruuvaukseen (ei SB 710).

Käytäja vastaa kaikista märäysten vastaisesta käytõstä johtuvista vauroista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimittuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS - lue käyttoohjeet, jotta saat pienennettyoukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja nuveojen noudattamatta jattäminen saattaa aiheuttaa sahkokiskun, tulipalon ja/taivakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tuleva käytöä varten.

Anna sahkötyokalu vain yhdessä näiden asiakirjojen kanssa eteenpän.

4. Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkitytekstikohdat suojataksesi itseasi ja sahkötyokaluasi!

Käytä iskuporauksen yhteydessä

kuulonsuojaimia. Melu voi aiheuttaa kuulovammoja.

Käytä laitteen mukana toimitettua lisäkahvaa.

Koneen hallinnan menetys voi johtaa loukkaantumisiiin.

Pida laitteesta kiinni sen eristetyista kahvapinnoista, kun teet sellaisia toitä, joissa käyttofarvike voi koskettaa pillosso olevia sahkojtojota tai koneen omaa verkkokaepelia. Koskettaminen jännitetä johtavaan johtoon voi saada aikaan sen, etta myos laitteen metalliosat tulevat jannitteen alai-siksi, mista voi seurata sahköisku.

Vedä pistoke irti pistorasiasta ennen sätöjen tai huoltotöiden suorittamista.

Esta tahaton käynnistyminen: Avaa aina kytkimen lukitus, jos pistoke vedetaan irti pistorasiasta tai sahkokatkoksen yhteydessa.

Varmista, etta kohdassa, jota aiotaan tyostä, ei ole sāhkö-, vesi- tai kaasujtoja (esim. rakenneil-maisimen avulla).

Pienemmät tyokappaleet tatyty kiinnittäa niin, etteivat ne paase pyorimaan poratessa poranterän mukana (kiinnita esim. ruvipenkkii tai ruuvipuristimiella tyopoytaan).

Älä koske pyörivään terään! Poista lastut ja muut epapuhtaudet vain silsoin, kun kone on pysäytetty.

Metabo S-automatic varmuuskytkin. Jos turvakytkin menee pälä, sommuta kone heti! Jos terä tarttu kiinni tai juniutuu, voimansiirtoa moottorista rajoite Taan. Tällöin syntyvien suurien voimien takia pidä koneesta kiinni aina sen kummastakin kahvasta, seiso tukevassa asennossa ja työskeintele keskitty-neesti.

Metabo S-automatic -turvakytkintä ei saa käyttaa vaantömomentin rajoitukseen.

Ole tarkkana kovien ruuvausliitosten yhteydessä (ruuvien ruuvaus metrisillā tai tuumakierteillā terä-seen!) Ruuvin kanta voi vauroitua tai kahvaan voi kohdistua suuria vastavoimia.

Tietyistamateriaaleista (esim. lyijypitoinen maali-pinta, jotkut puulajit, mineraalit ja metallit) syntyvä poly voi olla terveydelle haitallista. Pölyn kosketta-minen tai hengittäminen voi aiheuttaa allergisia reactioita ja/tai hengitystéiden sairauksia käytä-jassä tai lähellä olevissa ihmisissä.

Tiettyjen pölytyppien (esim. tammi- tai pyökkipoly) katsotaan aiheuttavan syöpää, erityisesti puunkä sittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Asbestiptoisia materiaileja saavat työstää vain kyseisen alan ammatti laiset.

• Käytä mahdollisuuksien mukaan polyn poistamiseen imuria.

• Huolehdi työpisteen hyvästä tuuletuksesta.

• Suosittelemme käytämään suodatinluokan P2 hengityssuojainta.

Noudata omassa maassasi voimassaolevia, tyostettäviin materiaaleihin littyviä märäyksiä.

5. Kuvat

Kuvat ovat täm kayttöhjekirjan alussa.

Symbolien solitykset:

Poraus / porantera

Iskuporaus

Liikesunta

Ruvuvaus / ruuvi

Hitaasti

Nopeasti

1 Vaihteenvalinnan kytkentänuppi

fi SUOMI

2 Lisakahva / tärinävaimenuksella varustettu lisakahva *
3 Poraussvyyden rajoitin
4 Hammaskehäistukka *
5 Pikaistukka Futuro Plus *
6 Pikaistukka Futuro Top *
7 Porauksen/iskuporauksen valinnan liukukytkin
8 Kierrosluvun esivalinnan saatopyorä
9 Väantömomentin rajoituksen ja impulssito-minnon * säätöpyörä
10 Elektroniikan signaalinäytö *
11 Pyörimissuunnan vaihtokytkin *
12 Jatkuvan kytkennan lukitusnuppi
13 Painokytkin

* riippuu varustuksesta

7. Kayttoönotto

Tarkasta ennen käytöönottoa, etta konekilvessà ilmoitetu verkkojännite ja verkkotaavastaavat paikallisen sahköverkon arvoja.

Istukan luotetattan kiinnityksen varmistami-ekski: Kiristä istukan sisallä oleva lukkoruviä kai kuulu varustukseen / malikohtainen)

ensimmäisen porauksen (myötapävään) jälkeen ruuvitaltalla tiukasti kiinni. Huomioi vasenkätinen kierre!

7.1 Lisakahvan (2) asennus Kuva B

Käytä turvallisuussyistä aina mukana toimittua lisakahvaa.

Kiristä lisakahva kiertamällä pitävasti paikalleen.

8. Kaytto

8.1 Poraussyvyden rajoittimen säätö
→ Kuva C

8.2 Pyörimissuunnan, kuljetusvarmistuksen (pällekytkentäsalpa) asetus Kuva D

Käytä pyörimissuunnan vaihtokytkintä (11)
vain silloin, kun moottori on pysäytetty.

8.3 Porauksen, iskuporauksen saatto Kupa E

Poraa tavallisesti ja iskulla vain myotapäivään.

8.4 Vaihteen valinta Kuva F

Tee vaitokytkentä kytkentänupilla (1) ainoas-taan koneen pyoriessä pysähdyksiin (kytkeesti pälle/pois).

8.5 Väantömomentin rajoituksen, impulssoitoinn saatö Kupa G

Asento 1-6: Kun esivalittu väantömomentti saavuteaan, moottori pysähtyy.

1 = alhainen väantömomentti
6 = korkea väantömomentti
+ = ei vaantomomentin rajoitusta (maks. vaantomomentti, pora
impulssitoiminto jatkuvasti päälä (kiinnjuut-tuneiden ruuvien kevyesti sujuvaan kiinittä

miseen ja abaamiseen, jopa silloin kun ruuvinkannat ovat vauroituneita. Sistiin aloitukseen ja poraamiseen ilman reikien merkintaä pistepuikolla (laattoihin, alumiiniin tai muhin materiaaleihin).

8.6 Kierrosluvun esivalinta Kuva H

Suositellut kierrosluvut paraamiseen katso taulukko.

8.7 Päülle-/poiskytkeminen

Päällekytkentä, kierrosluku → Kuva A: Paina painokytkintä (13).

Samuta päästämää painokytkimestä irti.

Jatkuva kytkentä Kuva A: Painokytkimen (13) ollessa painettuna paina lukitusnuppia (12) ja vapauta painokytkin. Koneen sammuttamiseksi paina uudelleen painokytkintä (13) ja päästä sitten irti.

Jatkuvassa kytkennässa kone kāy edelleen, vaikka se paàsisi riistäytymään käsistä. Pidä aina molemmin kasin kiinn koneen asianomai-kehvoista, ota tukeva asento ja työskentele ittyneesti.

8.8 Teränvaihto pikaistukkaan Futuro Top (6) Kuva I

Kiristä terä: Kierrä holkki voimakkaasti vasteeseen asti.

8.9 Teränvaihto pikaistukkaan Plus (5) → Kuva J

Poraistukanavaamisenjäkeen mahdollisesti kuuluva aani (riippu toimintavata) lakkaa kāntāmāllaholkkia painvastaiseen suuntaan.

Kun poraistukka on erittäin tiukasti kiinni: Pidä istukkaa paikallaan kiintoavalmella istukan päästä ja kaannaholkkia voimakkaasti nuolen -1- suuntaan.

Terä kiinnittäminen:

• Aseta terä -2- niin syvään kuin mahdollista.
• Pidä yhddellä kädellä kiinni pidinrenkaasta (riippuu varustuksesta)
• Kierrä hylsyä nuolen suuntaan -3-, kunnes tuntuvaa mekaanista vastusta ei enää ole.
• Huomio! Terä ei ole vielä kirstetty paikalleen! Kierrä edelleen voimakkaasti (sen tāytyy silloin "napsahtaa"), kunnes edelleenkierto ei ole enää mahdolista - vasta sitten terä on kirstetty pitävasti paikalleen.

Jos terän vari si on pehmeä, jalkikiristys voi olla tarpeellista lyhyen porausajan jälkeen.

8.10 Teränvaihto hammaskehäistukkaan (4) → Kuva K

8.11 Poraistukan irtiruvaaminen (kun ruuvaat ilman poraistukkaa tai kaytät lisälitteita) Kuva L, M tai N

Ohje kuvaan M, N: Avaa lyomalla kevysti kumivasaralla kuvan mukaan ja ruuvaa irti.

Ohje: Kun ruuvauskärjen kiinitysholkki (tilausnermo 6.31281) on asennetu, karan kuusiokoloon laitetu ruuvauskärki pysyy paikallaan.

9. Puhdistus, huolto

Pikaistukan puhdistaminen:

Pitkäaikaisen käytön jälkeen pidä istukkaa pystysuorassa reikä alaspain ja avaa ja sulje se monta kertaa. Keraantynyt poly poistuu akosta. Suositte lemme käyttämän saannollisesti puhistussuih-ketta kiristysleukojen ja kiristysleukojen aukojen puhistamiseen.

10. Häiriöden poisto

Elektroniikan signaalinäytö (10):

Nopea vilkuminen - uudelleenkäynistyesto (SBE 1000, SBE 1100 Plus)

Kun kone saa taas virta sähkokatkoksen jäldeen, vielä paällekyktety kone ei turvallisuussyista käynnisty itsestaan. Sammuta kone ja käynnistä uudelen.

Hidas vilkuminen - hiilharjat kuluneet loppuun (SBE 1100 Plus)

Hiiliharjat ovat kuluneet melkein taydellisesti loppuun. Kun hiilharjat ovat kuluneet taysin loppuun, kone kytkeytyy automaattisi pois paalta. Vaihdata hiilharjat valtuutetussa huollossa.

Merkkivalo palaa jatkuvasti - ylikuormitus (SBE 1100 Plus)

Jos kone on pitemmän aikaa jatkuvasti ylikuormitetuna, sen ottoteho alenee ja siten vältytään mootorin salitun lampötilan yllṭämiselta.

11. Lisātarvikkeet

Käytä ainoastaan alkuperäisiä Metabo-lisätarvikkeita.

Käytä vain sellaisia lisātarvikkeita, jotka täytävat tassā käytöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Kiinnitä lisātarvikkkeet pitavasti paikoilleen. Kun konetta kaytetaän pitimen kanssa: Kiinnitä kone pitavasti paikalleen. Koneen hallinnan menetys voi johtaa loukkaantumisiin.

Lisātarvikkeiden tāydellinen valikoima katso www.metabo.com tai päluettelo.

12. Korjaus

Sahkötyokalujen korjaustöitä saavat suorittaa aino-astaan sahköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

13. Ympäristönsuojelu

Noudata käytösta poistettujen koneiden, pakkausten ja lisātarvikkeiden h⁺vitätämista ja kierratysta koskevia kansallisia märäyksiä.

Vain EU-maille: Alä havitä sahkötyokaluja kotitalousjätteen mukana! Loppuun käytetyt sahkötyokalut on kerattäv erikseen talteen ja ohjattava ympäristöa säästvään kierrätkyseen käytetyjä sahko-ja elektronikkalaitteita koskevan EU-direktivin 2002/96/EY ja paikallisten lakimäräysten mukaisesti.

14. Tekniset tiedot

Kuva O. Pidätämme oikeudet teknisen kehityksen myotä tehtäviin muutokiin.

P1 =nimellisottoteho
P2 =antoteho
n1* =kierrosluku kuormittamattomana
n* =kierrosluku kuormitettuna
max = poran maksimihalkaisija
s max =maksimi-iskuluku
b =istukanhalkaisija
G =porakaran kierre
H =porakara jossa kuusiokofo
m =paino
D =karankaulanhkaisija

Mittausarvot ilmoitettu EN 60745 mukaan.

Sujoausluokan II kone

Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

• Runasenergialset ja korkeataauiuksiset häirot voivat aiheuttaa kierrosluv vailteluita. Nämā hāviāt heti kun häirot ovat maintuneet.

Päastöarvot

Nämä arvot mahdollistavat sahkötyokalun
paastöjen arvoiimisen ja erilaisten sahkötyokaljen
keskinäisen vertailun. Kulloisistakin käytöolosuh
teista, sahkötyokalun kunnosta tai käytötarvikkesta riippuen todellenkuormitus voi olla
kyseisiä arvoja suurempi tai pienempi. Huomioi
arvoinnissa tyotaujt va vahaisemman kuormituksen jaksot. Märīta nämä tekijat huomioden
arvoitujen arvojen perusteella käytäjan suojaami
seen vaadittavat toimenpiteet.

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), märitetty EN 60745 mukaan:

a_h, ID = tärinäarvo (iskuporaus betoniin)

a_h,D = varähtelyarvo (poraus metalliin)

K_h,ID, K_h,D = epavarmuus (tärinä)

Tyypillinen A-painotetu aanitaso:

Käytä kuulonsuojaimia!
