BRUKSANVISNING SBE900 METABO

kolborstarna ar nastan helt utjenta. Maskinen slar av automatiskt nar kolborstarna ar utjenta. Lat service byta kolborstarna.

Konstant lysande - overlast (SBE 1100 Plus)

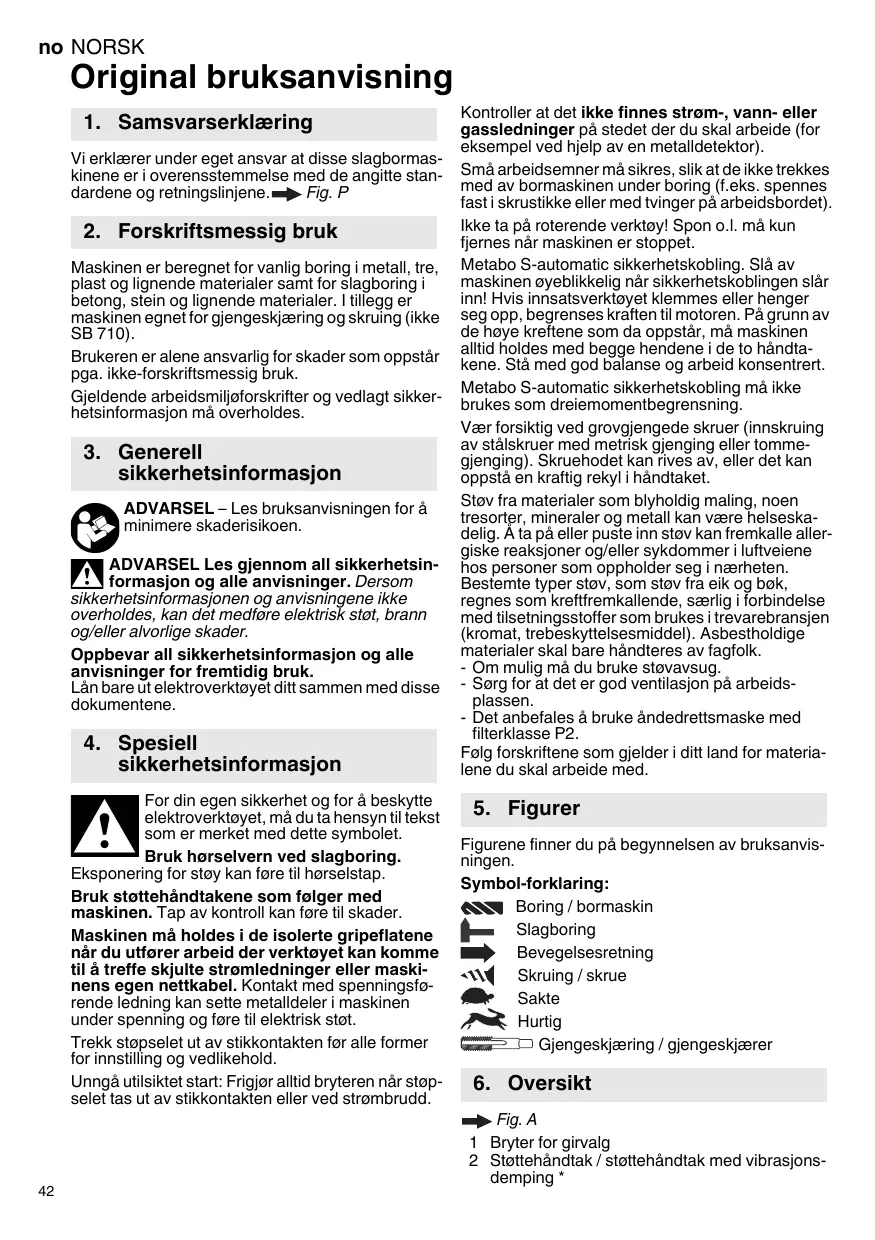

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer under eget ansvar at disse slagbormaskinene er i overensstemmelse med de angitte standardene og retningslinjene. Fig. P

2. Forskriftsmessig bruk

Maskinen er beregnet for vanlig boring i metall, tre, plast og lignende materialer somt for slagboring i belong, stein og lignende materialer. I tillegg er maskinen egnet for gjengeskjæring og skruing (ikke SB 710).

Brukeren er alene ansvarlig for skader som oppstär pga. ikke-forskrlftsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon på overholds.

3. Generell sikkerhetsinformasjon

ADVARSEL - Les bra克斯anvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsin-formason og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfere elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lán bare ut elektroverktøyet dittSAM men med dissedokumentene.

4. Spesiell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte elektroverktoyet, ma du ta hensyn til tekst som er merket med dette symbolet.

Bruk hørselvern ved slagboring.

Eksponering for stoy kan fore til horselstap.

Bruktstegtahndtakene som folger med maskinen. Tap av kontroll kan fore til skader.

Maskinen må holds i de isolerte gripeflatene nár du utfører arbeid der verktøyet kankommen til à treffe skjulte strømledninger eriler maskinen egen nettkabel. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under speonnenng og fore til elektrisk støt.

Trekk stipselet ut av stikkontakten før alle former for innstilling og vedlikehold.

Unngå utilsiktet start: Frigjør alltid bryteren nrar stopselet tas ut av stikkontakten eller ved strømbrudd.

Kontroller at det/DDke finnes strom-, vann- ell gassledninger pa stedet der du skal arbeide (for eksempeI ved hjelp av en metalldetektor).

Små arbeidsemmer må sikres, slick at de ikke trekkes med av bormaskinen under boring (f.eks. spennes fast i skrustikke eller med vinger på arbeidsbordet).

Ilke ta pa roterende verktoy! Spon o.l. ma kun fjernes nár maskinen er stoppet.

Metabo S-automatic sikkerhetskobling. Slå av maskinen øyeblinkelig;nar sikkerhetskoblingen slárinn! Hvis innsatsverktoyet klemmes eller hengereg opp,begrenses kraften til motoren.Pa grunn avde hoyle kreftene som da oppstár,ma maskinen alltid holds med begge hendene i de to handtakene.Sta med god balanse og arbeid konsentrt.

Metabo S-automatic sikkerhetskobling违法犯罪 brakes som dreiemomentbegrensning.

Vær forsiktig ved grovgjengede skruer (innskruiing av ståskruer med metrik gjenging erler tomme gjenging). Skruhedot kan rives av, uller det kan oppstæ en kraftig rekylihandtaket.

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helseska-delig. Å ta pa uller puste inn stov kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i narheten. Bestemte typer stov, som stov fra eik og bok, regnes som kreftrekmallende, saelig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesemiddel). Asbestholdige materialer skal bare handfteres av fagfolk.

• Om mulig mà du bruke stovavsug.
• Sørg for at det er god ventilasjon på arbeidsplassen.
• Det anbefales Å bruke Åndedrettsmaske med filterklasse P2.

Folg forskriftene som gjelder i ditt land for materia-lene du skal arbeide med.

5. Figurer

Figurene finner du pâ begynnelsen av bruksanvis- ningen.

Symbol-forklaring:

Boring / bormaskin

Slagboring

Bevegelsesretning

Skruing / skrue

Sakte

Hurtig

Gjengeskjæring/gjengeskjærer

6. Oversikt

Fig. A

1 Bryter for girvalg
2 Stottehändtak / stottehändtak med vibrasjons-demping*

3 Anslag for boredybde
4 Nøkkelchuck
5 Selvs Pennende chuck Futuro Plus *
6 Selvspennende chuck Futuro Top *
7 Skyvebryter (boring/slagboring)
8 Innstillingshjul for forhandsinnstilling av turtallet
9 Innstillingshjul for dreiemomentbegrensning og impulsfunksjon *
10 Elektronikksignalindikator
11 Omkobler for rotasjonsretning *
12 Laseknapp til permanentkobling
13 Bryter
* avhengig av utstyret

7. Før bruk

Kontroller forbruk at nettspenningen og nettfrekvensen pataypeskitet stemmer overensmed stromnettets spesifikasjoner.
For a sikre at chucken har godt feste: Ettertrekk laseskruen innate i chucken (hvis monert/ modellavhengig) forsvarlig med en skrutrekker etter forste gangs boring (hoyregang). OBS! Skruen er venstregjenget.

7.1 Montere (2) stottehändtak fig.B

Av sikkerhetsgrunner ma det medfolgende stottehandtaket alltid brukes.

1 = lavdtreiemoment
6 = høyt dreiemoment
+ = ingen dreiemomentbegrensning (maks. dreiemoment, til boring)
= impulsfunksjön kontinuierlg slätt på (forlettinn- og utskruing av skruer som sitter fast, selv ved skadde skruehoder. For ren forboring uten kjørning, enteni fliser, aluminiumeller Andre metaller.)

8.6 Forhandssinnstille turtall fig.H

Du finner anbefalt turtall til boring i tabellen.

8.7 Start og stopp

Velge turtall fig. A: Trykk pa bryteren (13).

Slipp bryteren for a koble ut.

Permanentkobling fig. A: Hold innate bryteren (13) og trykk inn laseknappen (12), slipp deretter bryteren igjen. Trykk p bryteren (13) pa nytt og slipp den igjen for a koble ut.

Under vedvarende drift, fortsetter maskinen a gá selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrett.

8.8 Verktøyskiffe, selvspennende chuck Futuro Top (6) fig.1

Spenne verktoyet:Drei hylsen kraftig til anslag.

8.9 Verktøyskifte, selv Pennende chuck Plus (5) fig. J

Skrallelyden somevt.hores etter atchicken apnes (funksjonsavhengig) kan stanses ved a vri hylsen i motsatt retning.

Ved chucker som sitter veldig fast: Hold igjen chucken med en skrunokkel pa chuckhodet, og vri hylsen kraftig i pilens retning -1-.

Spenn innsatsverktoyet:

• Sett inn innsatsverktøyet -2- sa dypt som mulig.

• Hold fast holdingen med den ene handen (avhengig av utstyr)

-Vri hylsen i pilens retning-3-inntil du kommer forbi den merkBare mekaniske motstanden.

• NB! Verktøyet er enna ikke fastspent. Fortsett à dreie kraftig (det skal da "klikke"), inntil det/DD: ikke lenger er mulig á skru -forst n'er verktøyet festet sikkert.

Hvis verktoytangen er myk, ma den ev. etterspennes etter kort tids boring.

8.10 Verktoyskiffe, nokkelchuck (4) fig. K

8.11 Skru av chuck (ved skruing uten chuck ell er ved bruk av adapter) fig. L, M, eller N

Merknad til fig. M, N: Løsne og skru av som vist med etlett slag med en gummihammer.

Merknad: Hvis det er pamontert en bits-spennnhylse (best.nr. 6.31281), holdes skrutrekkerbiten som er satt inn i den innvendige sekskanten i spindelen.

9. Rengjoring, vedlikehold

Rengjöring av selvspennende chuck:

Etter lengre tids bruk holds chucken med
äpningen loddrett nedover og ápne og lukk hlert flere
ganger. Oppsamlet stóv faler da ut av ápningen.

Det anbefales regelmessig bruk av rengjoringspray pa spennkjevene og spennkjeveapningene.

Nár spenningen kommt tilbake erter strømbrudd, starter maskinen av sikkerhetsgrunner ikke av seg selv, selv om den enna er innkoblet. Slå maskinen av og på igjen.

Langsom blinking - slitte kullbørster

(SBE 1100 Plus)

Kullbørstene er nesten helt nedslit. Maskinen stopper automatisk nár kullbørstene er slitht helt ned. Kullbørstene skiftes av kundeservice.

Permanent lys - overbelastning (SBE 1100 Plus)

Ved langvarig overbelastning av maskinen begrenses effektopptaket, og dermed unngas overoppheting av motoren.

11. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i dette bruksanvisningen.

Fest tilbehoret på en sikker mæte. Hvis maskinen brukes i en holder: Fest maskinen på en sikker mæte. Tap av kontroll kan före til skader.

Det komplette tilbehorsprogrammet finner du pà www.metabo.com eller i hovedkatalogen.

12. Reparasjon

Elektroverktøy违法犯罪

Takontakt med din Metabo-forhandler hvis du har et Metabo elektroverktoy somma repareres. Adresser pà www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

13. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tibehør.

Kun for EU-land: Elektroverktoyene skal ilkke kastes i husholdningsavfallet. I henhold til EU-directiv 2002/96/EF om kasserte elek

triske og elektroniskeprodukter og direktivets implementingering i nasjonal rett, mä elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

14. Tekniske data

Fig. O. Med forbehold om endringer med sikte på tekniisk forbedring.

P1 =Nominelt opptatt effekt

P_2 =avgitt effekt

n1* =Turtallu/belastning

n2* =Belastningsturtall

Maks. = Maksimalborediameter

s maks =Maksimalt slagtall

b =Chuckens spennvidde

G =Borespindelgjenge

H =Borespindel med innvendig sekskant

m =vekt

D =Diameterpaspennhalsen

Måleverdier iht. EN 60745.

Maskin i beskyttelsesklasse II

Vekselstrøm

Angitte tekniske data kan variere i henhold til de til enhver til gjeldende normer.

• Energirike, høyfrekvente forstyrlser kan fore til turtallsvingninger. Dette opphører imidlertid SSE snart interferensen forsvinner.

A Emisjonsverdier

Disse verdiene gjor det mulig a vurdere emisjonen til elektroverktoyet og a sammenlikne ulike elektroverktoy. Avhengig av brussbetingelse, tilstand til elektroverktoyet erller innsatsverktoyet, kan den faktiske belastningen vare hoyere aller lavere. Ta hensyn til arbeidspauser og perioder med lavere belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren ap grunn av tilpassede antatte verdier, f.eks. organisoriske tiltak.

Totalverdi for vibrasion (vektorsum i tre retninger)
fastsatt ith. EN 60745:

a_h, ID = Verdi for vibrasjonsemisjon (slagboring i betong)

a_h,D =vibrasjonsemisjonsverdi (boring i metall)

Kh,ID,Kh,D = U sikkerhet (vibrasjon)

Brug horeværn under slagboring. Stojpavirkning kan fore til haretab.

Brug det ekstra grep, som følger med maskinen. Mister De kontrollen over maskinen, er der risiko for skader.
