SBE900 - Perceuse à percussion METABO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Perceuse à percussion
Caractéristiques techniques principales	Vitesse à vide : 0 - 3000 tr/min, Fréquence de percussion : 0 - 48000 cps/min
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 360 mm, Largeur : 80 mm, Hauteur : 210 mm
Poids	2,5 kg
Compatibilités	Forets SDS-plus, forets à métaux, forets à bois
Tension	230 V
Puissance	900 W
Fonctions principales	Perçage, perçage à percussion, vissage
Entretien et nettoyage	Nettoyer régulièrement les orifices d'aération, vérifier l'usure des accessoires
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Metabo
Sécurité	Protection contre la surcharge, interrupteur de sécurité, poignée supplémentaire pour un meilleur contrôle
Informations générales utiles	Garantie de 3 ans, poids léger pour une utilisation prolongée, conception ergonomique

FOIRE AUX QUESTIONS - SBE900 METABO

Comment régler la vitesse de la perceuse METABO SBE900 ?

La vitesse de la perceuse peut être réglée à l'aide de la molette de réglage située sur le dessus de l'outil. Tournez la molette pour sélectionner la vitesse souhaitée en fonction du matériau que vous travaillez.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que l'outil est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton de démarrage est en position 'ON'. Si le problème persiste, il se peut que le fusible soit grillé ou que l'outil ait besoin d'être réparé.

Comment changer le mandrin de la METABO SBE900 ?

Pour changer le mandrin, utilisez la clé fournie pour desserrer le mandrin actuel. Une fois desserré, retirez-le et vissez le nouveau mandrin en place en utilisant la clé pour le serrer correctement.

Quels types de forets puis-je utiliser avec la METABO SBE900 ?

La METABO SBE900 est compatible avec des forets de 1,5 mm à 13 mm. Vous pouvez utiliser des forets en acier, en béton ou en bois selon vos besoins.

Comment nettoyer ma perceuse METABO SBE900 ?

Débranchez l'outil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface de la perceuse. Évitez d'utiliser des produits chimiques agressifs. Pour un nettoyage en profondeur, vous pouvez retirer la poussière à l'aide d'un compresseur d'air.

Que faire si la perceuse surchauffe ?

Si la perceuse surchauffe, arrêtez immédiatement l'utilisation et laissez-la refroidir. Vérifiez que vous n'êtes pas en train de forcer l'outil ou d'utiliser un foret inapproprié pour le matériau. Assurez-vous également que les évents de ventilation ne sont pas obstrués.

Quelle est la puissance de la METABO SBE900 ?

La METABO SBE900 a une puissance de 900 watts, ce qui la rend adaptée pour des travaux variés dans le bois, le métal et le béton.

Est-il possible d'utiliser la METABO SBE900 pour des travaux de perçage à percussion ?

Oui, la METABO SBE900 est équipée d'une fonction de perçage à percussion, ce qui la rend adaptée pour percer dans des matériaux durs comme le béton.

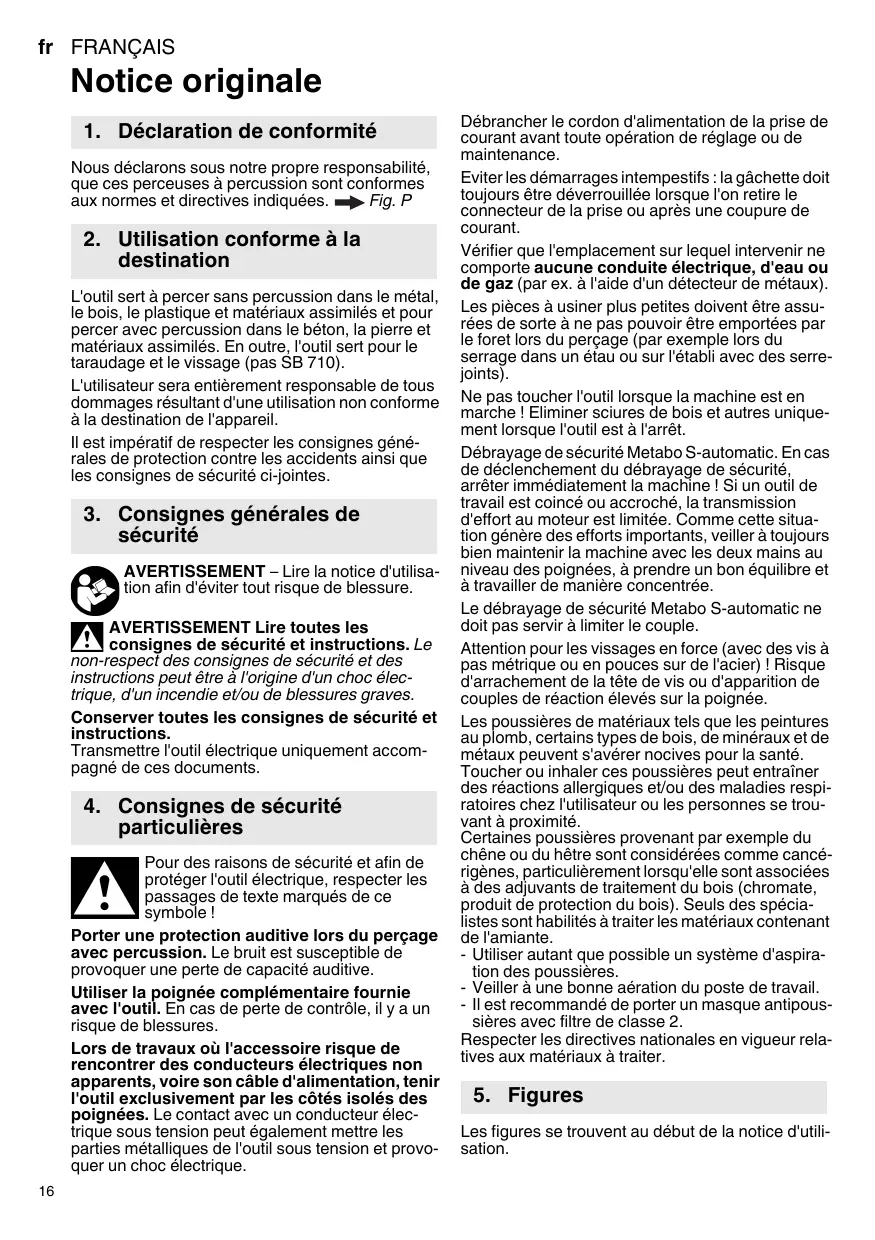

MODE D'EMPLOI SBE900 METABO

1. Déclaration de conformité

Nous déclarons sous notre propre responsabilité, que ces perceuses à percussion sont conformes aux normes et directives indiquées. Fig. P

2. Utilisation conforme à la destination

L'outil sert à percER sans percussion dans le métal, le bois, le plastique et matériaux assimilés et pour percER avec percussion dans le béton, la pierre et matériaux assimilés. En outil, l'outil sert pour le taraudage et le vissage (pas SB 710).

L'utilisateur sera entierement responsable de tous dommages resultant d'une utilisation non conforme à la destination de l'appareil.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le

non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

Transmettre l'outil électricquuniquement accompagné de ces documents.

4. Consignes de sécurité particulières

Pour des raisons de sécurité et afin de protégger l'outil électricque, respecter les passages de texte marqués de ce symbole!

Porter une protection auditive lors du perçage avec percussion. Le bruit est susceptible de provoquer une perte de capacité auditive.

Utiliser la poignée complémentaire fournie avec l'outil. En cas de perte de contrôle, il y a un risque de blessures.

Lors de travaux ou l'accessoire risque de rencontres des conducteurs électriques non apparents, voire son cable d'alimentation, tener l'outil exclusivement par les côts isolés des poignées. Le contact avec un conducteur électrique sous tension peut égalementmettre les parties metalliques de l'outil sous tension et provoquer un chic électrique.

Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance.

Eviter les démarages intempestifs : la gachette doit toujours être déverrouillée lorsque l'on retire le connecteur de la prise ou après une coupure de courant.

Vérifier que l'emplacement sur lequel intervenir ne compte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métaux).

Les pièces à usiner plus petites doivent être assu-rées de sorte à ne pas pouvoir être emportées par le foret lors du perçage (par exemple lors du serrage dans un état ou sur l'établi avec des serre-joints).

Ne pas toucher l'outil lorsque la machine est en marche! Eliminer sciures de bois et autres uniquement lorsque l'outil est à l'arrêt.

Débrayage de sécurité Metabo S-automatic. En cas de déclenchement du débrayage de sécurité, arrêter immidiatement la machine! Si un outil de travail est coince ou accroché, la transmission d'effort au moteur est limitée. Comme cette situation générale des efforts importants, veiller à toujours bien maintainir la machine avec les deux mains au niveau des poignées, à prendre un bon équilibre et à travailler de manière concentrée.

Le débrayage de sécurité Metabo S-automatic ne doit pas servir à limiter le couple.

Attention pour les vissages en force (avec des vis à pas métrique ou en pouces sur de l'acier) ! Risque d'arrachement de la tête de vis ou d'apparition de couples de réaction élevés sur la poignée.

Les poussières de matérielaux tels que les peintures au plomb, certains types de bois, de mineraux et de métaux peuvent s'avérer nocives pour la santé.

Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximé.

Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habitités à Traits les matériaux contenant de l'amiate.

• Utiliser autant que possible un système d'aspiration des poussières.
• Veiller à une bonne aération du poste de travail.
• Il est recommendé de porter un masque antipoussières avec filtre de classe 2.

Respecter les directives nationales en vigueur relatives aux matériaux à traiter.

5. Figures

Les figures se trouvent au début de la notice d'utilisation.

Signification des symboles :

Perçage / foret

Perçage avec percussion

Sens de déplacement

Vis

Lent

Rapide

Filetag / outil à filiter

6. Vued'ensemble

→Fig.A

1 Selecteur de vitesse
2 Poignée supplémentaire / poignée supplémentaire avec amortissement des vibrations *
3 Butée de profondeur
4 Mandrin à clé
5 Mandrin automatique Futuro Plus *
6 Mandrin automatique Futuro Top *
7 Interrupteur coulissant perçage avec/sans percussion
8 Molette de préselection du régime *
9 Molette de limitation du couple et fonctionnement par impulsion *
10 Témoin électronique *
11 Commutateur du sens de rotation *
12 Bouton de marche continue
13 Gachette
suivant équipement

7. Mise en service

Avant la mise en service, vérifier que la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondant aux caractéristiques de votre réseau de courant.
Afin d'assurer une bonne fixation du mandrin : desserrer vigoureusement la vis de freinage à l'intérieur du mandrin (siPRESENT/depend du modele) à l'aide d'un tournevis aussiot après la première opération de perçage (en rotation adroite).Attention filt a gauche !

7.1 Monter la poignée additionnelle (2)

→Fig.B

Pour des raisons de sécurité, toujours utiliser la poignée supplémentaire qui est comprise dans la livraison.

Serrer vigoureusement la poignée additionnelle en tournant.

8. Utilisation

8.1 Régler la butée de profondeur de perçage Fig. C

8.2 Régler le sens de rotation, la sécurité de transport (verrou de démarrage) → Fig. D

S'assurer que le moteur est à l'arrêt avant d'actionner le commutateur du sens de rotation (11).
8.3 Percer, régler le perçage à percussion Fig. E
Pour tous perçages avec ou sans percussion, la rotation à droité est obligatoire.
8.4 Sélectionner la vitesse Fig. F
Ne commuter le sélecteur (1) que lorsque la machine s'arrête (cycle bref enclenchement / arrêt).
8.5 Limitation du couple, régler la fonction impulsion Fig. G

Position 1-6: à l'atteinte du couple présélectionné, le moteur s'arrête.

1 = couple faible
6 = couple élevé
+ = pas de limitation du couple (couple max., pour le perçage)
= fonction impulsion continuellement activée (pour un vissage / dévissage facile de vis grippées, même en présence de têtes de vis endommagées. Pour un perçage propre sans pointe de centrage dans le carrelage, l'aluminium ou autres matériaux).

8.6 Présélectionner la vitesse de rotation Fig.H

Vitesses de rotation recommendées pour le perçage, voir tableau.

8.7 Marche/arrêt

Mise en marche, vitesse de rotation Fig. A: actionner la gachette (13).

Pour désactiver, relâcher la gâchette.

Marche continue Fig. A: la gachette (13)
enfantonée, presser le bouton (12) et relâcher la gachette. Pour désactiver, appuyer de nouveau sur la gachette (13), puis relâcher.

Lorsque l'outil est en position de marche continue, il continue de tourner s'il échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, le tenir avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

8.8 Changement d'outil avec le mandrin à serrage rapide Futuro Top (6) Fig.1

Serrer l'outil : tourner vigoureusement la douille jusqu'en butée.

8.9 Changement d'outil avec le mandrin à serrage rapide Plus (5) Fig. J

Le cliquètement que l'on entend éventuellesment après avoir ouvert le mandrin (bruit d'au fonctionnement) disparaitra si l'on tourne la douille dans le sens contraire.

fr FRANÇAIS

En cas de mandrin fortement serré: retenir le mandrin à l'aide d'une clé à fourche et tourner vigoureusement la douille dans le sens de la flèche -1-.

Tendre l'embout :

• Insérer l'outil de travail -2- le plus profundément possible.
• Retenir la bague de maintien d'une main (suivant équipement)
• Tourner la douille dans le sens de la flèche -3-, jusqu'à que la résistance mécanique perceptible soit surmontée.
• Attention! L'outil n'est alors pas encore serré! Continuer à tourner avec force (on doit entendre un "clic") jusqu'à ce que l'on ne puisse plus tourner du tout - ce n'est que maintainant que l'outil est vérifiablement serré.

En cas d'utilisation de tiges d'outil souples, il faudra eventuellesment effectuer un resserrage après un court temps de perçage.

8.10 Changement d'outil avec le mandrin à clé (4) → Fig. K

8.11 Dévisser le mandrin (pour le vissage sans mandrin ou pour l'utilisation avec des adaptateurs) Fig. L, M ou N

Remarque concernant les fig. M, N.: desserrer et dévisser en tapotant légarement à l'aide d'un marteau en caoutchouc, comme illustré.

Remarque: en presence de la douille de serrage d'embout (n^ de ref. 6.31281), il faut retenir l'embout de vissage inséré dans le six pans creux de la broche.

9. Nettoyage, maintenance

Nettoyage du mandrin autoserrant :

Après une utilisation prolongée du mandrin, tenir celui-ci en position verticale, ouverture vers le bas, l'ouvir entièrement et le reférer, puis recommencer plusieurs fois de suite. La poussière qui s'était accumulée tombera alors par l'ouverture. Il est conseilé d'utiliser régulièrement un spray de nettoyage pour les machoires de serrage.

10. Dépannage

Témoin électronique (10):

Clignotement rapide - Protection contre le redémarrage

(SBE 1000, SBE 1100 Plus

Quand la tension revient après une coupure de courant, la machine ne redémarré pas d'elle-même pour des raisons de sécurité. Arrête la machine et la redémarrer.

Clignotement lent - Charbons usés (SBE 1100 Plus)

Les balais de charbon sont presque complètement usés. Lorsque les balais seront complètement usés, la machine s'arrête automatiquement Faire replacier les charbons par le service après-vente.

En cas de surcharge prolongée de la machine, la puissance absorbée est réduite, ce qui permet d'éviter une surchauffe excessive du moteur.

11. Accessoires

Utiliser uniquement des accessoires Metabo.

Utiliser exclusivement des accessoires, qui sont conformes aux exigences et données caractéristiques indiquées dans la presente notice d'utilisation.

Monter correctement les accessoires. Si la machine est utilisée dans un support: fixer correctement la machine. En cas de perte de contrôle, il y a un risque de blessures.

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

12. Réparations

Les travaux de réparation sur les outils électriques ne peuvent être effectuels que par un spécialiste!

Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listedes des pieces détachées peuvent être télé-chargées sur www.metabo.com.

13. Protection de l'environnement

Suivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et accessoires.

Pour les pays européens uniquement : nepas jeter les apparèels électriques dans les ordures menagères ! Conformément à la

directive européen 2002/96/CE relative aux déchets d'équipements électriques ou Electroniques (DEEE), et à sa transposition dans la législation nationale, les appareils electriques doivent être collectés à part et être soumis à un recyclage respectieux de l'environnement.

14. Caracteristiques techniques

Fig. O. Sous réserve de modifications allant dans le sens du progrès technique.

P1 = Puissance absorbée

P2 =Puisancedebitee

n1* =Vitesseàvide

n2* =Vitesse en charge

max = Capacité de perçage maximal

s max = Cadence de frappe max.

b =Capacité du mandrin

G =Filet de la broche de perçage

Valeurs de mesure calculées selon EN 60745.

Outil de la classe de protection II

Courant alternative

Les caractéristiques individues sont soumises à tolerance (son les normes en vigueur correspondantes).

• Les perturbations à fréquence et à énergie élevées peuvent occasionner des variations de vitesse. Ces variations cèssentès la disparition des perturbations.

Valeurs d'émission Ces valeurs permette

7.1 Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils ELECTriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la solicitation réelle peut varier plus ou moins. Pour l'estimation, tenir compte des pauses de travail et des phases de solicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles.

Valeurs totales de vibration (somme vectorielle triaxiale) déterminées selon EN 60745 :

a_h, ID = Valeur d'émission de vibration (perçage avec percussion dans le béton)

a_h,D = Valeur d'émission de vibrations (perçage dans le métal)

Niveau sonore typique pondéré A :

L_DA =niveau de pression acoustique

LWA =niveau de puissance sonore

K_pA K_WA = Incertitude

! Porter un casque antibruit !
