HS 8765 - Pistosaha METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähkökäyttöinen pensasleikkuri
Merkki	METABO
Malli	HS 8765
Käyttötarkoitus	Pensas- ja puksileikkaus
Virtalähde	Verkko (jännite ja taajuus arvokilven mukaan)
Suojausluokka	II (kaksoiseristys)
Terän tyyppi	Kaksoistoimiset leikkuuterät
Nopea pysäytys	0,05 sekuntia
Kaksikätinen turvakäyttö	Käynnistys vaatii kaksi kytkintä
Turvakytkin	Metabo S-automatic
Iskusuojaus	Oksien syöttö
Kahva	Jalustakahva käsinsuojalla
Mukana tulevat varusteet	Säilytyspussi, kaapelinpidike
Huolto	Puhdista terä jokaisen käytön jälkeen, öljyä Metabo-huoltoöljyllä
Kunnossapito	Terien teroitus ammattiliikkeessä
Varaosat	Saatavissa metabo.com-sivustolta
Korjaukset	Vain Metabo-asiantuntijan toimesta
Standardit	Direktiivin 2000/14/EY mukainen

Usein kysytyt kysymykset - HS 8765 METABO

Kuinka käynnistää pensasleikkuri HS 8765?

Käynnistä käyttämällä kaksikätistä turvakäyttöä: paina samanaikaisesti kytkintä (2) ja kytkintä (3) normaalia käyttöä varten, tai kytkintä (1) ja (2) suuremman työsäteen saamiseksi. Vapauta yksi kytkin pysäyttääksesi.

Mitä tehdä, jos terä juuttuu?

Pysäytä moottori välittömästi ja irrota verkkopistoke. Poista sitten este terästä käsin suojakäsineitä käyttäen.

Kuinka puhdistaa terä käytön jälkeen?

Ennen puhdistusta pysäytä kone ja irrota se verkosta. Käytä suojakäsineitä. Poista lika harjalla tai liinalla, ja käsittele terä Metabo-huoltoöljyllä (viite 6.30474) tai sumuttimella (viite 6.30475).

Mitä öljyä käyttää terälle?

Käytä yksinomaan Metabo-pensasleikkurin huoltoöljyä (viite 6.30474) tai pumppusumutinta (viite 6.30475). Nämä tuotteet ovat biohajoavia.

Mitä tehdä, jos kone ei käynnisty?

Tarkista, että verkkopistoke toimii ja virtajohto ei ole vaurioitunut. Varmista, että painat molempia kytkimiä samanaikaisesti. Jos ongelma jatkuu, ota yhteys Metabo-asiantuntijaan.

Kuinka vaihtaa terä?

Terien vaihto tulee teettää Metabo-valtuutetussa huoltoliikkeessä. Katso varaosaluettelo metabo.com-sivustolta löytääksesi oikean terän.

Voinko käyttää jatkojohtoa tämän pensasleikkurin kanssa?

Kyllä, käytä vain ulkokäyttöön hyväksyttyjä jatkojohtoja (tyyppi H07 RN-F 3G1,5/3G1,0). Kiinnitä jatkojohto kaapelinpidikkeeseen (vetosuojaus) estääksesi vahingossa irtoamisen.

Kuinka säilyttää laite?

Käytön jälkeen irrota verkkopistoke. Aseta terille säilytyspussi (suuntaa METABO-teksti näkyviin ylöspäin). Kanna konetta aina jalustakahvasta.

Mitä tehdä, jos jarrutusaika pitenee?

Jos nopea pysäytys (0,05 s) ei enää toteudu, anna Metabo-asiantuntijan korjata työkalu. Pidentynyt jarrutusaika voi viitata turvallisuusongelmaan.

Mistä löydän varaosat?

Varaosaluettelot ovat ladattavissa metabo.com-sivustolla. Ota yhteyttä Metabo-edustajaasi tilataksesi.

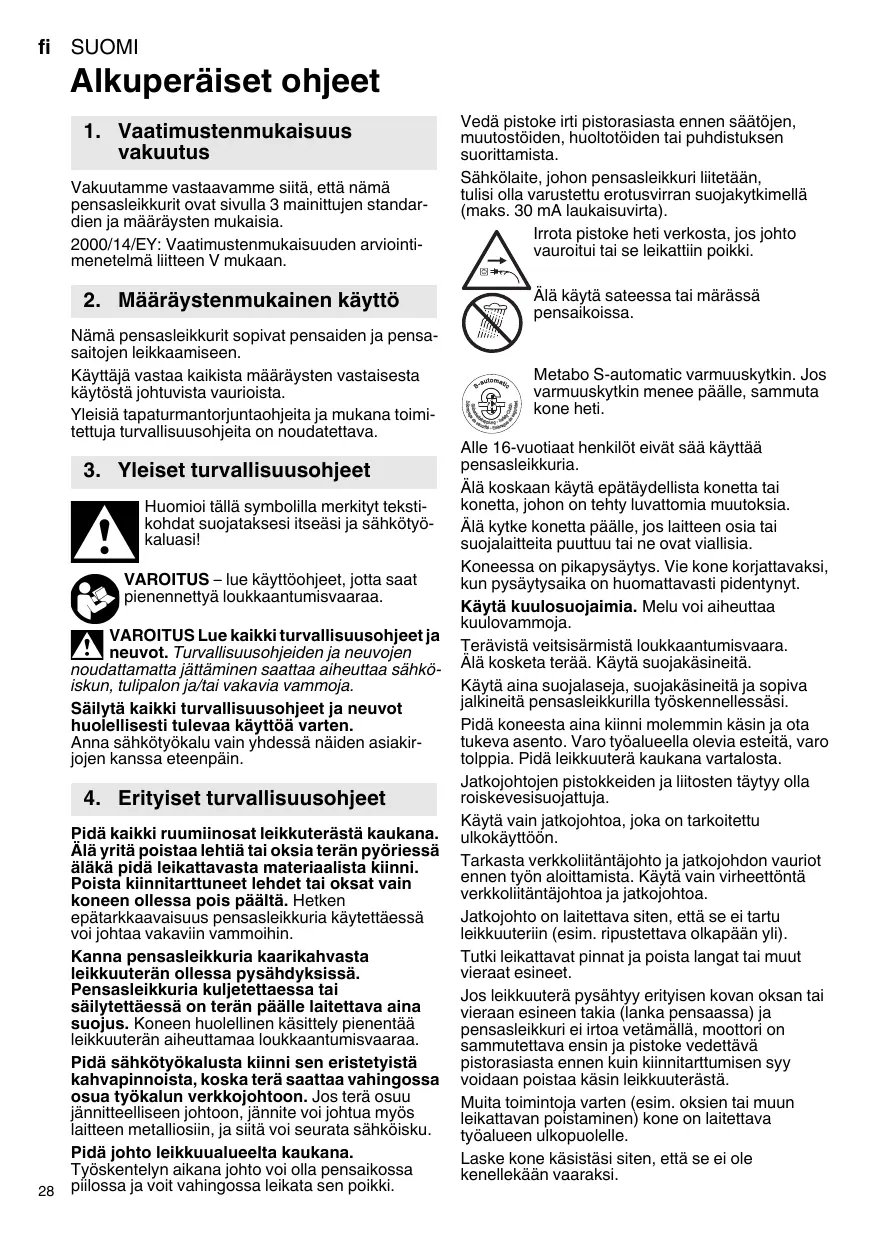

KÄYTTÖOHJE HS 8765 METABO

SUOMI Alkuperäiset ohjeet

1. Vaatimustemmukaisuus vakuutus

Vakuutamme vastaavamme siitta, etta namapensasleikkurit ovat sivulla 3 mainittujen standardien ja märäysten mukaisia.

2000/14/EY: Vaatimustenmukaisuuden arviointimenetelmä liitteen V mukaan.

2. Määräystenmukainen käytto

Nämä pensasleikkurit sopivat pensaiden ja pensa-saitojen leikkaamiseen.

Käytäja vastaa kaikista märäysten vastaisesta käytõstä johtuvista vauroista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitetu ja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tāllā symbolilla merkitytekstikohdat suojataksesi itseasi ja sahköyokaluasi!

VAROITUS - lue käytöohjeet, jotta saat pienennetty loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuosoheiden ja nuveoen lattamatta jattamin saattaa aiheuttaa sahkohn, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tuleva käyttoä varten.

Anna sahkötyokalu vain yhdessa näiden asiakirjojen kanssa eteenpän.

4. Erityiset turvallisuusohjeet

Pida kaikki ruumiinosat leikkuterastkaukana.
Ala yrita poista lehtiata kosa teran pyoriessä
alaka pidä leikattavasta materiaialsta kiinni.
Poista kiinnitartuneet lehdet taki oskat vain
koneen ollessa poisa paälta. Hetken
epatarkkaavaisuus pensasleikkuria kaytettäessä
voi johtaavakaviin vammoihin.

Kanna pensasleikkuria kaarikhavasta leikkuuteran ollessa pysahdyksissä. Pensasleikkuria kuljetettaessa tai sailytettaaess on teran paallee laitettava aina suojus. Koneen huolellinen käsittely piententa leikkuuteran aiheuttamaa loukkaantumisvaaraa.

Pidä sahkötyokalusta kiinni sen eristetyista kahvapinnoista, koska tera saattaa vahingossa osua tyokalun verkkjohtoon. Jos tera osuu jannitteellseen johtoon, jannite voi johtua myos laitteen metalliosin, ja siitä voi seurata sahkoisku.

Pidä johto leikkuualueelta kaukana.

Työskentelyn aikana johto voi olla pensaikossa piilossa ja voit vahingossa leikata sen poikki.

Vedä pistoke iri pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.

Sähkolaite, johon pensasleikkuri liitetänn, tulisi olla varustetu erotusvirran suojakytkimellä (maks. 30 mA laukaisuvirta).

Irrota pistoke heti verkosta, jos johto vauroitui tai se leikattiin poikki.

Alä käytä sateessa tai marassa pensaikoissa.

Metabo S-automatic varmuuskytkin. Jos varmuuskytkin neee paalle, sommuta kone heti.

Alle 16-vuotiaat henkilö eivät sää käyttaa pensasleikkuria.

Älä koskaan käytä epätäydellista konetta tai konetta, johon on tehty luvattomia muutoksia.

Alä kytke konetta pälle, jos laitteen osia tai suojalaitteita puuttuu tai ne ovat vialisia.

Koneessa on pikapsytyts. Vie kone korjattavaksi, kun pysaytysaika on huomattavasti pidentynyt.

Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovammoja.

Teravista veitsisärmistä loukkaantumisvaara.
Alä kosketa teräa. Käytä suojakäsineita.

Käytä aina suojalaseja, suojakäsineitä ja sopiva jalkineitä pensasleikkurilla työskennellessäsi.

Pida koneesta aina kiini molemmin kasin ja otatukeva asento. Varo työaluea olevia esteita, varotolppia.Pida leikkuuterä kaukana vartalosta.

Jatkojohtoen pistokkeiden ja liitosten taytyy olla roiskevesisuojattuja.

Käytä vain jatkojohtoa, joka on tarkoitettu ulkokäyttoön.

Tarkasta verkkoliitäntäjohto ja jatkojohdon vauriot ennen työn aloittamista. Käytä vain virheettontä verkkoliitäntäjohtoa ja jatkojohtoa.

Jatkojohto on laitettava siten, etta se ei tartu leikkuuteriin (esim. ripustettava olkapaan yli).

Tutki leikattavat pinnat ja poista langat tai muut vieraat esineet.

Jos leikkuuterä pysahtyy erityisen kovan oksan tai vieraan esineen takia (lanka pensaassa) ja pensasleikkuri ei irtoa vetamalla, moottori on sommutettava ensin ja pistoke vedettä pistorasiasta ennen kuin kiinnitartumisen syy voidaan poistaa kasin leikkuuterastä.

Muita toimintoja varten (esim. oksien tai muun leikattavan poistaminen) kone on laitettava työalueen ulkopuolelle.

Laske kone käsistäsi siten, etta se ei ole kenellekään vaaraksi.

Vedä pistoke pistorasiasta laskettuasi pensasleikkurin käsistasi.

Säilytstä ja kuljetusta varten leikkuuterän pälle on aina laitettava suojus. (Oikea työntö pälle: Metabo-teksti näytta ylöspain).

Kanna konetta vain karikahvasta.

5. Yleiskuva

Katso sivu 2.

1 Katkaisin (turvakayttokaksin kasin)
2 Katkaisin (turvakaytto kaksin kasin)
3 Katkaisin (turvakaytto kaksin kasin)
4 Kaarakahva
5 Kasisuoja
6 Säiltyssuojus
7 Leikkuuterä
8 Kosketussuoja kaksoisohjauksella
9 Johdon ohjaussunta

6. Kayttoönotto

Ennen käytöönottoa on verrattava, vastaako nimikilvessä ilmoitettu

verkkojannite ja verkkotaajuus sahkoverkonne tietoja.

Välttäaksesi, etta pensasleikkurin pistoke irtoaa vahingossa jatkojohdon liitosrasiasta, laita jatkojohto kuvan mukaisesti johdon ohjaukseen (9) (kuva, sivu 2).

Huomautus: Vedonestinjärestelma suunniteltu niin, etta sihen voidaan kiinnittä optimaisestiyleisimmätulkokäyttoän hyväksytj jatkojhodot (H07 RN-F 3G1,5/3G1,0).

Muiden, niin kkaan ukkokayttoon hyvaksyttyjen katjohohtoen kanssa suosittelemme kayttamaa sedonestinhihnaa, tilausnummer 6.31070.

Pikapsatyksen tarkistus:

kytke kone lyhyesti pälle ja taas pälä. Vie kone korjattavaksi, kun pysäytysaika on huomattavasti pidentynyt.

7. Kaytto

Päallekytkenta (turvakäytto kaksin käsin):

• Normaali käytö: Paina katkaisimesta (2) ja katkaisimesta (3).
• Suurempi ulottuvuus: Paina katkaisimesta (1) ja katkaisimesta (2).

Sammuttaminen:

Pästä toinen painetuista katkaisimista irti.

Patentoidun pikapsätyksen ansioista leikkuuterä pysähtyy 0,05 sekunnin kuluessa.

Vie kone korjattavaksi, kun pysäytysaika on huomattavasti pidentnyt.

Ääni, jokaJoskus kuuluu koneen pikapysätyksen yhteydessä, johtuu rakenteesta, eika vaikuta mitenkaan toimtoinon ja käytökään.

7.2 Leikkuuterän puhistus (aina kayton jalkeen)

Ennen puhdistusta:

Sammuta kone.

Irrota pistoke pistorasiasta.

Käytä suojakäsiniteita.

Poista roskat, lehdet jne. (esim. pensseillä tai rätilä)

Puhdistuksen jälkeen: Käsittele leikkuutera Metabo-pensasleikkuri huoltoöjyllä 6.30474 tai pumppusprayllä 6.30475 (biologisesti hajoava).

8. Huolto

On suositeltavaa antaa erikoiskorjaamon teroittaa tylsyneet leikkuuterat. Tarkasta leikkuuteravuroisto sännöllesti ja anna erikoiskorjaamon tarvittaessa korjata se valittomasti.

9. Lisātarvikkeet

Käytä ainoastaan alkuperäisia Metabolisärvikkeita.

Lisatarvikkeiden taydellen valikoima katso www.metabo.com tai paaluetelo.

10. Korjaus

Sahkötyokalujen korjaustöitä saavat suorittaa ainoastaan sahköalan ammattilaiset!

Jos Metabo-sahkotyokalusi tarvitsevat korjausta, ota yhteytt Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

Hiliharjoja uusittaessa on turvallisuussyistä myos varolaitteet (varasaaluetello, as. 26) uusittava.

11. Ympäristönsuojelu

Noudata käytösta poistettujen koneiden, pakkausten ja lisātarvikkeiden h⁺vittämista ja kierratysta koskevia kansallisia märäyksiä.

Vain EU-maille: Älå havitätsahkötyokalua kotitalousjatteen mukana! E-direktiivin 2002/96/EY mukaan koskien käytettyjä sahko-ja elektronikkalaitteita, käytösta pointetut sahkötyokalut on kerattava erikseen ja vietävmypäristöa saastävän kierratykseen.

12. Tekniset tiedot

Selytksia sivulla 3 oleville tiedoille.

Pidämme oikeuden suorittaa teknisen kehityksen vaatimia mutoksia.

max. = maksimi leikkuuvahvuus

L =käytökelpoinen terän pituus

n0 =leikkuulukutyhjakaynissa

m =paino ilman verkkjohtoa

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), märitetty EN 60745 mukaan:

ah =tarinaarvo (joutokaynti)

Kh =epavarmuus (varahently)

Tässä ohjekirjassa ilmoitetu varähtelytas o on mittut normin EN 60745 mukaisella
mitausmenetelmäla ja sitä voidaan käyttaa sähkötyokalujen keskinäseen vertailuun. Se soveltuu myös
varähtelykuormituksen alustavaan arvointiin.

Ilmoitettu värähtelytas oedustaa sahkötyokalun
pääasialisia käytösovelluksa. Värähtelytas voi
kuitenk poiketa tastä, jos sahkötyokalua
käytetäan muihin sovelluksiin, toisenlaisilla
käytöterillä tai sen huoltotoimenpiteita
laiminyódaan. Tämä voit nostaa
värähtelykuormitusta huomattavasti koko
työkentelyajan puiteissa.

Värähtelykuormituksen tarkaksi arvioimiseksi on huomioitava myös ne ajat, joina kone on kytketty pois pälä tai on kylläkin toiminassa, mutta ilman todellista työkäytöä. Tämä voi vähentävärähtelykuormitusa huomattavasti koko työkentelyajan puitteissa.

Määrä vaadittavat lisavarotoimenpiteet käytäjan suojaamiseksi varähtelyjen haittavaikutuksiila, esimerkiki: Sähkötyokalun ja käytöterien huohto, käsien pitäminen lampiminä, ytoöimenpiteiden organisointi.

Tyypillinen A-arfioitu aanitaso:

LnA =aenpainetaso

LWA =aenan tehotaso

K_DA , K_WA = epavarmuus

L_WA(G) = taattu aen ten tehotaso 2000/14/EU

Käytä kuulonsuojaimia!

Mittausarvot ilmoitettu EN 60745 mukaan.

Sujoausluokan II kone

Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
