Produkttyp	Elektrische Heckenschere
Marke	METABO
Modell	HS 8765
Verwendung	Schneiden von Hecken und Sträuchern
Stromversorgung	Netzanschluss (Spannung und Frequenz laut Typenschild)
Schutzklasse	II (Schutzisolierung)
Messertyp	Doppelschneidende Messer
Schnellstopp	0,05 Sekunden
Zweihandsicherheitsbedienung	Zwei Schalter für Betrieb erforderlich
Sicherheitskupplung	Metabo S-automatic
Aufprallschutz	Mit Astzuführung
Griff	Bügelgriff mit Handschutz
Mitgeliefertes Zubehör	Aufbewahrungstasche, Kabelklemme
Pflege	Messer nach jedem Gebrauch reinigen, mit Metabo-Pflegeöl ölen
Wartung	Messerschärfen durch Fachwerkstatt
Ersatzteile	Erhältlich auf metabo.com
Reparaturen	Nur durch Metabo-Fachpersonal
Normen	Entspricht der Richtlinie 2000/14/EG

Häufig gestellte Fragen - HS 8765 METABO

Wie starte ich die Heckenschere HS 8765?

Zum Starten verwenden Sie die Zweihandbedienung: Drücken Sie gleichzeitig den Schalter (2) und den Schalter (3) für den normalen Betrieb, oder den Schalter (1) und (2) für einen größeren Arbeitsradius. Lassen Sie einen Schalter los, um anzuhalten.

Was tun bei Messerblockierung?

Stoppen Sie sofort den Motor und ziehen Sie den Netzstecker. Entfernen Sie dann das Hindernis von den Messern manuell mit Schutzhandschuhen.

Wie reinige ich die Messer nach dem Gebrauch?

Vor der Reinigung die Maschine stoppen und den Netzstecker ziehen. Schutzhandschuhe tragen. Entfernen Sie Verschmutzungen mit einer Bürste oder einem Tuch, und behandeln Sie die Messer dann mit dem Metabo-Pflegeöl (Art.-Nr. 6.30474) oder dem Sprühgerät (Art.-Nr. 6.30475).

Welches Öl für die Messer verwenden?

Verwenden Sie ausschließlich das Metabo-Pflegeöl für Heckenscheren (Art.-Nr. 6.30474) oder das Pumpsprühgerät (Art.-Nr. 6.30475). Diese Produkte sind biologisch abbaubar.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie, ob die Steckdose funktionstüchtig ist und das Netzkabel nicht beschädigt ist. Stellen Sie sicher, dass Sie beide Schalter gleichzeitig betätigen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Metabo-Fachmann.

Wie ersetze ich die Messer?

Der Messeraustausch muss von einer Metabo-Fachwerkstatt durchgeführt werden. Konsultieren Sie die Ersatzteilliste auf metabo.com, um das passende Messer zu finden.

Kann ich mit dieser Heckenschere ein Verlängerungskabel verwenden?

Ja, verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel (Typ H07 RN-F 3G1,5/3G1,0). Befestigen Sie das Verlängerungskabel an der Kabelklemme (Zugentlastung), um ein versehentliches Lösen zu verhindern.

Wie bewahre ich das Gerät auf?

Nach Gebrauch den Netzstecker ziehen. Setzen Sie die Messer in die Aufbewahrungstasche (mit der Aufschrift METABO nach oben sichtbar). Tragen Sie die Maschine immer am Bügelgriff.

Was tun, wenn die Bremszeit zunimmt?

Wenn der Schnellstopp (0,05 s) nicht mehr eingehalten wird, lassen Sie das Gerät von einem Metabo-Fachmann reparieren. Eine verlängerte Bremszeit kann auf ein Sicherheitsproblem hinweisen.

Wo finde ich Ersatzteile?

Die Ersatzteillisten stehen auf der Website metabo.com zum Download bereit. Wenden Sie sich an Ihren Metabo-Vertreter, um zu bestellen.

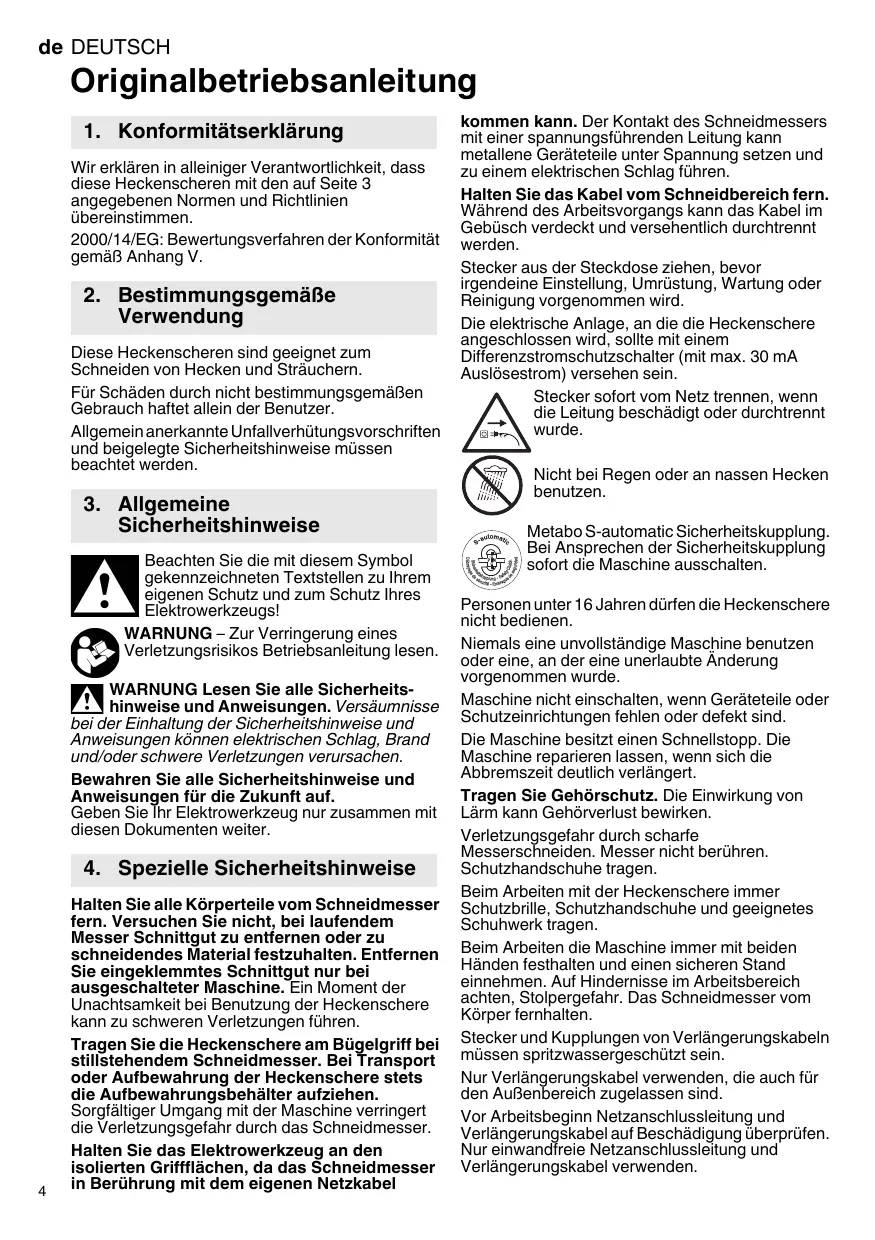

BEDIENUNGSANLEITUNG HS 8765 METABO

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit, dass diese Heckenscheren mit den auf Seite 3 angegebenen Normen und Richtlinien übereinstimmen.

2000/14/EG: Bewertungsverfahren der Konformität gemäß Anhang V.

2. Bestimmungsgemäß Verwendung

These Heckenscheren sind geeignet zum Schneiden von Hecken und Strauchern.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachvet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu Ihr eigenern Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitschinweise

Halten Sie alle Körperteile vom Schneidmesserr fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschalteter Maschine. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

Tragen Sie die Heckenschere am Bügelgriff bei stillstehendem Schneidmesser. Bei Transport oder Aufbewährung der Heckenschere stets die Aufbewahungsbehälter aufziehen.

Sorgfälliger Umgang mit der Maschine verringert die Verletzungsgefahr durch das Schneidmesser.

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da das Schneidmesser in Berührung mit dem eigenen Netzkabel

kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Halten Sie das Kabel vom Schneidbereich fern.
Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt und versehentlich durchtrennt werden.

Stecker aus der Steckdoseziehen, bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Die elektrische Anlage, an die die Heckenschere angeschlossen wird, sollte mit einem Differenzstromschutzschalter (mit max. 30mA Auslösestrom) verstehen sein.

Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrenn wurde.

Nicht bei Regen oder an nassen Hecken benutzen.

Metabo S-automatic Sicherheitskapplung. Bei Ansprechen der Sicherheitskapplung sofort die Maschine ausschalten.

Personen unter 16 Jahren dürfen die Heckenschere nicht bedieren.

Niemals eine unvollständige Maschine benutzen oder eine, an der eine unerlaubte Änderung vorgenommen wurde.

Maschine nicht einschalten, wenn Geräteile oder Schutzeinrichtungen fehlen oder defekt sind.

Die Maschine besitz einen Schnellstopp. Die Maschine reparieren lessen, wenn sich die Abbremsszeit deutlich verlangert.

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehrverlust bewirken.

Verletzungsgefahr durch scharfe Messerschneiden. Messer nicht berühren. Schutzhandschuhe trag.

Beim Arbeiten mit der Heckenschere immer Schutzbrille, Schutzhandschuhe und geeignetes Schuhwerk tragem.

Beim Arbeiten die Maschine immer mit beiden Händen festhalten und einen sicheren Stand einnehmen. Auf Hindernisse im Arbeitsbereich achten, Stolpergebnf. Das Schneidmesser vom Körper per fernhalten.

Stecker und Kupplungen von Verlängerungskabeln mussen spritzwassergeschützt sein.

Nur Veränderungskabel verwenden, die auch für den Außenbereich zugelassen sind.

Vor Arbeitsbeginn Netzanschlussleitung und Verläufigungskabel auf Beschädigung überprüfen. Nur einwandfrei Netzanschlussleitung und Verläufigungskabel verwenden.

Das Verlängerungskabel so führn, dass es nicht von den Schneidmessern erfasst werden kann (z. B. über die Schulter hangen).

Die zu schneidende Fläche untersuchen und Drahte oder andere Fremdkörper entfern.

Wenn die Schneidmesser durch einen besonder harten Ast oder Fremdkörper (Draht in einer Hecke) zum Stillstandkommen und die Hemmung nicht durch Zurückziehen der Heckenschere beseitigt werden kann, muss man zuerst den Motor ausschalten und den Stecker aus der Steckdoseziehen, bevor man die Ursache der Blockierung mit der Hand aus dem Schneidmesser entfernrt.

Für andere Tätigkeiten (z. B. Zweige oder Schnittgut entfern) die Maschine außerhalb des Arbeitsbereiches ablegen.

Die Maschine so ablegen, dass niemand gefährdet werden kann.

Nach dem Ablegen der Heckenschere den Stecker aus der Steckdoseziehen.

Zum Aufbewahren und zum Transport stets den Aufbewahrungsbehälter auf die Schneidmesser schiben. (Richtig herum aufschieben: Metabo-Schriftzug zeigt nach oben).

Maschine nur am Bügelgriff tragen.

5. Überblick

SieheSeite2.

1 Schalter (Sicherheits-Zweihand-Bedienung)
2 Schalter (Sicherheits-Zweihand-Bedienung)
3 Schalter (Sicherheits-Zweihand-Bedienung)
4 Bügelgriff
5 Handschutz
6 Aufbewahrungsbehälter
7 Schneidmesser
8 Anstoßschutz mit Zweigzuführung
9 Kabelzugentlastungseinrichtung

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Um zu vermeiden, dass der Stecker der Heckenschere unbeabsichtigt aus der Kupplungsdose des Verlängerungskabels gezogen wird, das Verlängerungskabel wie gezeigt an der Kabelzugentlastungseinrichtung (9) anbringen (Abbildung, Seite 2).

Bemerkung: Die Kabelzugentlastungseinrichtung ist so konstruiert, dass die am früufigsten verwendeten für den Außenbereich zugelassenen Verlängerungskabel (H07 RN-F 3G1,5/3G1,0) optimal gehalten werden.

Für andere, ebenfalls für den Außenbereich zugelassene Verlägerungskabel, empfehlen wir die Verwendung des Kabelzugentlastungsbands Best.-Nr. 6.31070.

Schnellstopp überprüfen:

Maschine kurz ein und wieder ausschalten.

Die Maschine reparieren lessen, wenn sich die Abbremszeit deutlich verlangert.

7. Benutzung

7.1 Ein-/Ausschalten

Einschalten (Sicherheits-Zweihandbedienung):

• Für normalen Einsatz: Schalter (2) und Schalter (3) drücken.
• Für eine größere Reichweite: Schalter (1) und Schalter (2) drücken.

Ausschalten:

Einen der beiden betätigten Schalter loslassen.

Durch den patentierten Schnellstopp kommt die Schneidmesser innerhalb von 0,05 Sekunden zum Stillstand.

Die Maschine reparieren lessen, wenn sich die Abbremsszeit deutlich verlangert.

Das Gerausch, das beim Schnellstopp der Maschine gelegentlich auffritt, istbauartbedingt und hat auf Funktion und Lebensdauer keinen Einfluss.

7.2 Reinigung des Schneidmessers (nach jeder Benutzung)

Vor dem Reinigen:

Maschine ausschalten.

Stecker aus der Steckdoseziehen.

Schutzhandschuheragen.

Verunreinigungen, Blattreste u. entfern (z. B. mit Pinsel oder Tuch)

Nach dem Reinigen: Schneidmesser mit Metabo-Heckenschenen-Pflegeöl 6.30474 oder Pump-Spray 6.30475 (biologisch abbaubar) behandeln.

8. Wartung

Es empfeht sich, stumpf gewordene Schneidmesser in einer Fachwerkstatt schäften zu halten. Schneidmesser regelmäß auf Beschädigung überprüufen und gegebenenfalls durch eine Fachwerkstatt sofort instand setzen halten.

9. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

10. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabo-Vertrétung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

Bei Ernueerung der Kohlebürsten muss aus Sicherheitsgründen auch die Sicherheits-richtung (Ersatzteilliste, Pos. 26) erneuert den.

11. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Nur für EU-Länder: Werfen Sie Elektronwerkzeuge nicht in den Hausmull! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro

und Elektronik-Altgeräte und Umsetzung in natic nales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführwt werden.

12. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

max. = maximale Schnittstärke
L = Nutzbare Messerlänge
n0 =Schnittzahl bei Leerlauf
P1 =Nennaufnahmeleistung
m =Gewicht ohne Netzkabel

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entspruchend EN 60745:

a_h = Schwingungsemissionswert (Leerlauf)

K_h =Unsicherheit (Schwingung)

Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem in

EN 60745 genormten Messverfahren gemessen

worden und kann für den Vergleich von

Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufiger Verzinsung.

Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repraesertiert die hauptsächlichen Anwendungen des

Elektrowerkzeugs. Wenn allerdings das

Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder

ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die

Schwungingsbelastung über den gesamtten Arbeitszeitraum deutlich erhöhen.

Fürene genaue Abschätzung der

Schwingungsbelastung sollenn auch die Zeiten

berücksichtigt werden, in denen das Gerä abgeschelt ist oder während, aber nicht tatsächch im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum

Schutz des Bedieners vor der Wirkung von

Schwingungen fest wie zum Beispiel: Wartung von

Elektrowerkzeug und Einsatzwerkzeugen,

Warmhalten der Hande, Organisation der Arbeitsabläufe.

Typische A-bewertete Schallpegel:

L_pA = Schalldruckpegel

L_WA = Sch allleistungspegel

K_DA , K_WA = Unsicherheit

L_WA(G) =garantieter Schalleistungspegel gemaB 2000/14/EG

Gehorschutz tragen!

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

Wechselstrom

Die angegebenen technischen Daten sind toleranzbehafet (entspruchend den jeweils gültigen Standards).
