KÄYTTÖOHJE ALH 2500 ATIKA

Hilijainen oksasilppuri

Käytöohje - Turvaohjeet - Varaosat

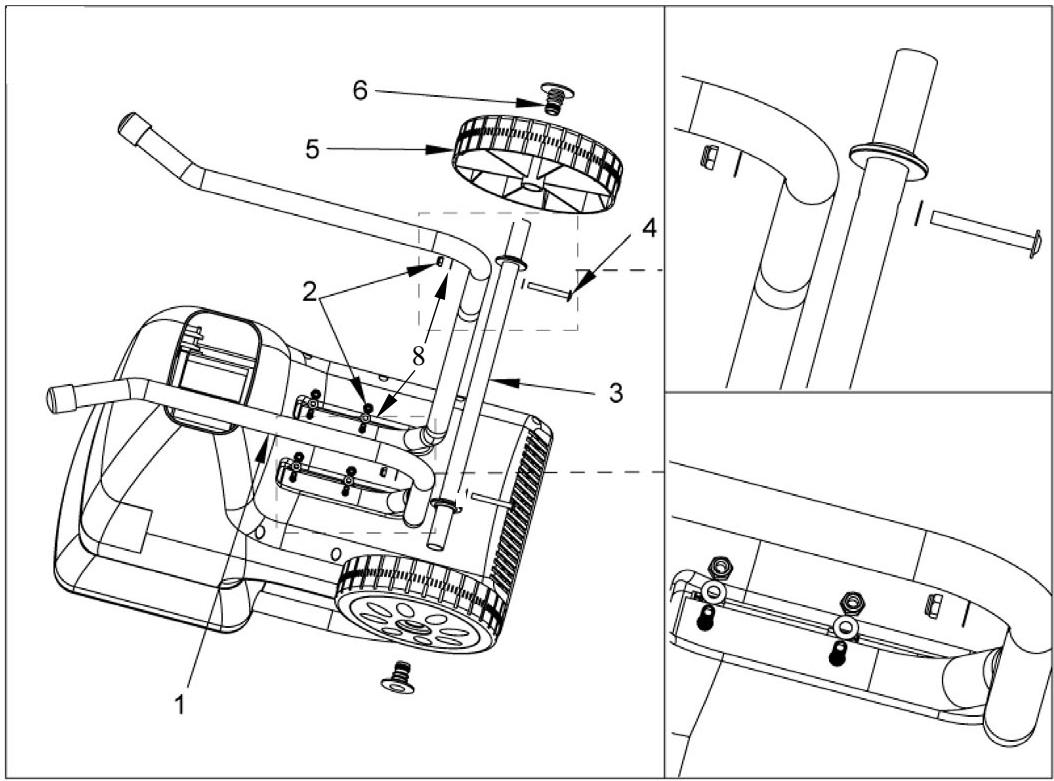

• Ota kaikki osat pakkauksesta.
• Asenna toimituksen mukana tullutta ruuviavainta käyttaen tukijalat, joihin kumpaankintulee kaksi levyä (no. 8) ja itsevarmistavaa mutteria (no. 2).
• Ruuvaa pyöräakseli (no. 3) 2 ruuvilla M6 x 50 (no. 4), levyllä ja mutterilla mukana tulleen kuusiokoloavaimen ja ruuviavaimen avulla ajotelineeseen.
  Työnnä pyörät (no. 5) aktelille.
  Lyö pyörän kansinuppi (no. 6) varovastiVASARALLA paikoilleen pyöräakselin.

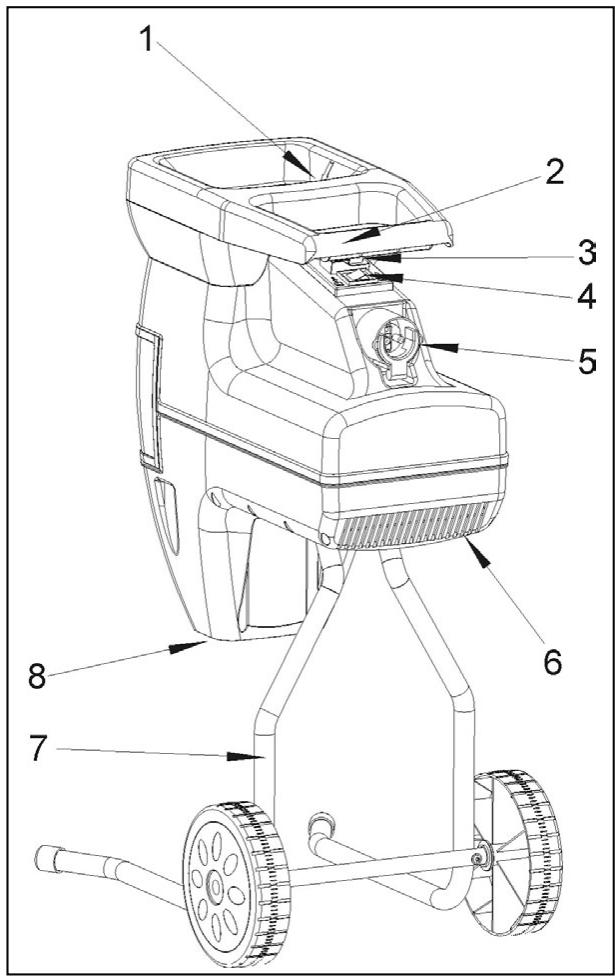

Kuvaus

1. Suppiloaukko silputtaville oksille
2. Palautsnappi / moottorinsuoja
3. Kännistys-/pysäytyskytkin
4. Kiertosuunnan vaihtokytkin
5. Verkkopistoke
6. Tuuletusaukko
7. Ajoteline
8. Poistoaukko

Sisällys

Kokoonpano 35
EU-yhdenmukaisuusselvitys 36
Laitteen symbolit 36
Käyttoöhjeen symbolit
Käyttoajat 36
Toimituksen osat 36
Käytötarkoitus 37
Jäljelle jävät riskit 37
Turvallisuusohjeita 37
Käyttoönotto 38
Työskently oksasilppurilla 39
Vastaterän sātāminen 40
Huolto ja hoit 40
Tekniset tiedot 41
Mahdolliset hairiot 42
Takuu 42
Varaosat 85

EU-yhdenmukaisuusselvitys

EU-direktiivin 98/37/EY mukaan

ATIKA GmbH & Co.

vakuutamme yksinvastuullisina, etta tuotteet

puutarhasilppurityyypit ALH 2500

joita tāmā vakuutus koskee, ovat EY-directtiivin 98/37/EY

asianomaisten perusluonteisten turva- ja

terveydensuojeluvaatimusten sekä muiden asianomaisten EYdirektiivien 2004/108/EG ja 2006/95/EG.

Yhdenmukaisuuden arvointimenetelma: 2000/14/EY - liite V.

Mitattu aenentehotoso LwA 91 dB (A)

Taattu aen tehotaso LwA 92 B (A)

Ahlen, 20.08.2007

A. Pollmeier, Toimitusjohtaja

Laitteen symbolit

Lue ja huomioi kāytöohje ja turvallisuusoh jeet ennen laitteen kāytööntoa.

Pysäytä moottori ja
vedä virtapistoke
irti ennen korjaus-,
huolto- ja
puhdistustöitä.

Vaarana sinkou-tuvat osat mootorin kaydessa - asiattomat sekakoti- ja muut elaimet on pidettäva loitolla vaaraalueelta.

Varo pyorivia teria.
Ala pida kasia tai
jalkoja aukoissa
koneen kaydessa.

eläimet on pidet
tävä loitolla
vaaraalueelta.

Suojaa Kostenudelta.

Käytä silmien- ja kuulonsuoja.

Käytä suojakäsineita.

Sähkölaitteet eivat kuulu talousjatteisiin. Laitteet, lisäliteit ja pakkaumsmaterialiaali on poistettava ympäristöystävälliseen kierratykseen.

Käytöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näden ohjeiden laiminlyonti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttoa varten.
Näiden ohjeiden laiminlyonti voi aiheuttaa hairiöita.

Käytäjan ohjeet. Nämä ohjeet aftavat sinua käytämaan kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käytö ja huelto. Tassā selitetaan tarkalleen, mitā sinun tulee tehdā.

Käyttoajat

Huomioi ennen laitteen käytöönottoa maan (alueellisten) melumäräykset..

Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen,

onko sen sisaltto taydellinen
tai mahdolliset kuljetusvauriot

Esita valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti. Jälkeenpän esitettyjä valituksia ei hyväksytä.

1 esiasennettu laiteyksikkö
1tukjalka-oikealla

1akseli
1 pyoraa
2 pyorannavan kapselia
2 pyorän kansinuppia
1 ruuvipussi
1 kerayssakki
1 käytöohje

Maäräyksenmukainen käytto

Maaraysten mukaiseen käytöön kuuluu

• kaikenlaisten oksien silppuaminen maks. halkaisimen asti (riippuen puulajista ja sen tuoreudesta)
• kuihtuneiden, kosteiden, jo useampia paivia seisseiden puutarhajatteiden silppuaminen vuorottain oksien kanssa

Lasin, metallin, muoviosien, muovipussien, kivien, vaatejatteiden, multaisten juurien tai jatteiden, joilla ei ole kiinteaa koostumusta (esim. keittiojatteet), silppuaminen on ehdottomasti kiellettya.

Oksasilppuri soveltuu vain yksityiskayttoin pihan ja puutarhan hoidossa.

Yksityiskayttoön pihan ja puutarhan hoitoon tarkoitetuiksi oksasilppuriki luetaan silppurit, joita ei saa käytta yleisissa puistoisa, urheilukentillä, maa- ja metsatauloudessa eika kaupallisessa toiminnassa.

Maarayksenmukaiseen kayttoon kuuluu myos valmistajan maaramien kaytto-, huolto- ja kunnossapitovaatimuksien ja kayttoohjeessa olevien turvallisuushjeiden noudattaminen.

Jokainen tästä yli menevä käytö katsotaan ei-märäryksen mukaiseksi. Valmistaja ei vastaa minkääänlaisista märäryksen vastaisesta käytõsta johtuvista vahingoista. Riski on pelkäään käytäjälla.

Kaikki muu käytö, joka poikkeaa naista ei ole märäysten mukaista käytöa. Valmistaja ei vastaa mistaan naista syista aiheituneista vahingoista - käytäjä vastaa niista kokonaan itse.

Jäljelle jaëvät riskit

Myos maaraystenmukaisssa kaytossa voi, asianomaisten turvallisuusmaaraysten noudattamisesta huolimatta, jaadä jaannosriskejä, johtuen kayttotarkoituksen maaraamastarakenteesta.

Jännörsiskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käytötarkoitus" sekä käytöohje.

Huomaavaisuus ja varovaisuus pientaahenkildoen vahingoittumisen ja vaurioiden riskia.

• Sormet ja kädet voivat loukkaantua, jos panet katesi aukkoon ja osut terään.
• Sormet ja kädet voivat loukkaantua teramekanismin asennuksessa ja puhdistukssessa.
  Loukkaantumisen vaara suppilosta sinhoutuvien oksien vuoksi.

• Virran aiheuttamat vaarat, jos kaytāt epäasianmukaisia sahköisia litantäjohtoja.

• Jannitettä johtavien osien koskettaminen, kun sähköiset rakenneosat ovat avattuina.

• Kuulohäiriöt pitkäikaisessa työskentelyssä ilman kuulonsuojaa.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jäannösriskien vaara.

Turvallisuusohjeita

Lue ja huomioi ennen tämän tuotteen käytöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamaäraykset tai kulloisenkin maan voimassaolevat turvallisuismäraykset, voidaksesi suojella itseasi ja muita mahdollisila vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käytävien luettavaksi.
Sälytā nämā turvallisuusohjeet hyvin.

Laitetta saa korjata vain valmistaja tai valmistajaa valtuuttama yritys.

Tutustu laitteeseen käyttoohjeen avulla ennen käytöa.
- Älä käytä laitetta muihin kuin vain sille maärattyihin tarkoituksiin (katso kohtia käytötarkoitus ja oksasilppurilla työskenteleminen).
- Älä kurkota eteenpäin. Ota oikea työasento. Seiso samalla tasolla kuin laite, kunheit silputtavaa materiaalia laitteen sisään.
- Ole tarkkaavainen. Kiinnitä huomiota sihen mitä teet. Aloita työ järkevästi. Älä kaytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai läkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen kaytössä voi johtaavakaviin loukkaantumisiin.
Käytä työssä suojalaseja, työkäsineitä ja kuulonsuojaa.
Käytä sopivaa työ ei valjä vaatteita ei luistavia kenkä
- Laitteen käytäjä on vastuussa muiden käyttopaikan laheisyydessä oleskelevien turvallisuudesta.
Alle 16-vuotiaat eivat saa kayttaa laitetta.
- Pida lapset loitolla laitteesta.
- Älä koskaan ota laitetta käyttoön, kun sen lähellä on asiattomia henkiloitä.
- Alā jatā laitetta seisomaan ilman valvontaa.
- Pida työalue järestyksessä! Epäjärestyksestä voi olla seurauksena tapaturmat.
- Seiso aina laitteen sivulla tai sen takana. Alä seiso ulosheittoaukon edessä.
- Älä missaan tapauksessa työnnä kattasi taytö- tai ulosheittoaukkoon.
- Pida kasvot ja keho loitolla tayttöaukosta.
- Älä ylikuormita laitetta! On olemassa vaara, että sahanterä tarttuu hallitsemattomasti yksittäiskappaleihin.
- Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitetyina, aläka tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.
- Älä muuta moottorin kierroslukua, sillä kierrosluku säätä turvallisen maksimityönopeuden ja suojaa moottoria ja kaikkia pyörivià osia likanopeuden aiheuttamilta vahingoilta.

• Alä kāytä laitetta ilman tāytösuppiloa.
• Alà muuta laitetta tai laitteen osia.
• Sulje laite ennen moottorin káynistysta.

• Äla jata laitetta sateeseen seisomaan, alaka tyoskentele sateessa.
  Huomioi ymparistovaikutukset:

• Älä käytä konetta kosteassa tai märssä ympäristössa.
  Sailyta Iaitetta kuivassa paikassa. Pida lapset loitolla.
  Tyoskentele vain riittavissa nakoolosuheissa.

• Jotta voisit välttä sormien vammat, pidä teramekanismista asennus- ja puhdustustöiden aikana kiinni ja käytä suojakäsineita.

• Sammuta kone ja vedä verkkopistoke pistorasiasta:

huolto- ja puhdistustöissä
- hairioiden poistossa
- kun tarkistat johtoja kiertymisen tai vauroiiden varalta.
- kuljetus
- korjaustoissä
- teränvaitho
- laitteelta poistuttaessa (myös lyhytaikaisesti)

• Laitteen tāytto- ja poistoaukon tutkeutuessa kytke moottori bois paälta ja vedā verkkopistoke irti ennen kuin poistat aineta tāytto- tai poistoaukosta.
  Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.

• Tarkista, toimivatko kaikki likkuvat osat moitteetomasti, ja etteivat osat ole jumittuneet tai vauroituneet. Kaikkien osien on oltava oikein asennettuina ja taytettäva kaikki edellytykset, jotta toiminta olisi moitteetonta.
  Vaurioituneet suojalaitteet ja osat taytyk korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta,Jos ei toisin ilmoitettu käytöohjeessa.
  Vaurioituneet tai lukukelvottomat turvallisuusetikitet on korvattava uusilla.

• Säilytä laitteet kuvissa, lukitussa paikassa, lasten ulottumattomissa.

Sähköturvallisuus

IEC 60245 (H 07 RN-F) mukainen liitäjohto, jonka johtimen poikkileikkaus on vähintään

1,5 mm² 25 m kaapelipituudelle asti
2,5 mm² yli 25 m kaapelipituudella

• Pitkät ja ohuet liitosjohdot aiheuttavat jannitehaviöta. Moottori ei saavuta enä maksimaalista tehoa, laitteen toiminta heikkenee.
• Liitäntäjohndon pistokkeiden ja kytkentälataikoiden tulee olla kumista, pehmeastā PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden tāytyo olla paallystetty vastaavalla materiaalillla.
  Liitantajohdon pistokteen tayty olla roiskevesisuojattu.
• Liitantajhohtoen asennuksessa on huomioitava, etta johtoja ei litisteta, taivuteta eikä pistokeliitin ole marka.
  Jos kaytatajtohtokelaa,kelaa joht kokonaan kelasta.
• Käytä johtoa vain tarkoituksenmukaisiin toihin. Suojaa johto kuumuudelta, öljylta ja teräviltä reunoilta. Älä vedà johdosta pistokkeen irrottamiseksi pistorasiasta.

Tarkista liitosjohdot saannollisesti ja vaihda vioittuneet.
- Alä kaytā vialisia liitantäjohtoja.
- Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja.
Väliaikaisratkaisuiki tarkoitettuja sahkoliitantöja ei saa kayttä.
- Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytösta.
- Kytke laite varokkeelliseen maadoitettuun pistorasian (30 mA).

Sahköisten osien sahkoliitanta tai korjaukset on annettava toimiluvan saaneen sahkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia märäyksiä, erityisesti suojatoimenpiteita on noudatettava.
Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakspalvelun suoritettavaksi.
Käytä vain alkuperäisä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käytö voi aiheuttaa käytäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Käyttoönonto

• Varmistu,etta laite on asennettu taydellisesti ja märäysten mukaisesti.
• Pystytä silppuri käytöä varten vaakasuoralle ja tukevalle alustalle (kaatumisen vaara).
• Älä pystytä laitetta kivetylle tai soratulle maaperälle.

• Käytä laitetta vain ulkona. Pida etaisyys (vähintään 2 m) seinastä ja muista jäykistä kohteista.
  Tarkista ennen jokaista käytöa:

• johdot rikkinaisten kohtien varalta (repeamat, viillot ym.) alä käytä rikkinaisia johtoja

• laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskently")
  ovatko ruuvit hyvin kiinnitettyina

(1) Verkkoliitäntä

• Vertaa laitteen tyyppikilpeen merkittyä jannitetta verkkojannitteeseen ja liitä laite vastaavaan ja maäräystemmukaiseen pistorasiaan.
  Käytä pidennysjohtoa, jonka poikkileikkaus on riittäv.

Verkkoimpedanssii

		Sveitsi	UK
2200 W	16 A hidas	10 A hidas	13 A hidas
2300 W	16 A hidas	10 A hidas	13 A hidas
2400 W	16 A hidas		13 A hidas
2500 W	16 A hidas		13 A hidas

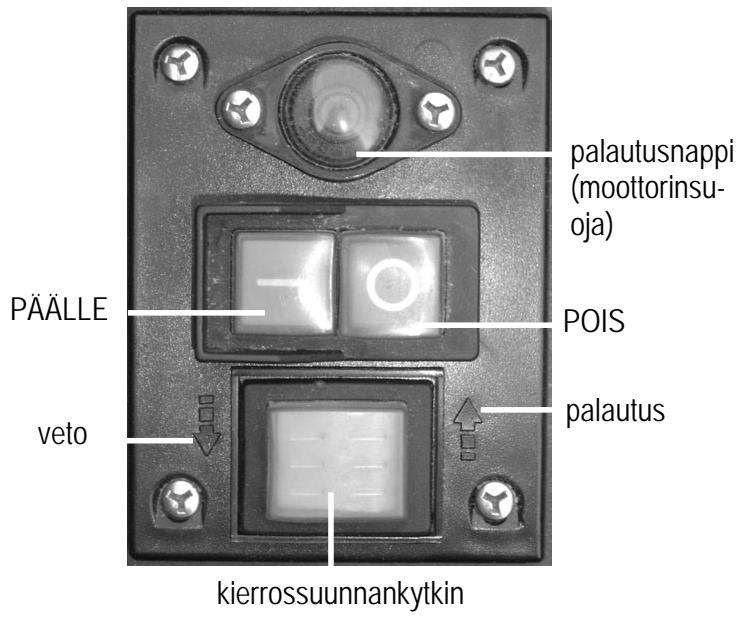

Pälle-/poiskytkin

Alä kaytä laitetta Jonka kytkintä ei voida kytkeä paälle tai pois paälta. Vauroitunut katkaisia on heti korjattava tai vaihdettava asiakspalvelun toimesta.

Käynistys

Paina vihreaa painiketta ①.

Sammutus

Paina punaista nappia ①.

Jällenkäynistymisvaroke virtakatkossa

Kone kytkeytyy virtakatkossa automaattisesti pois pälta (nollajännitelaukaisin). Uudelleen käynistämista varten paina jälleen vihreaa painiketta.

Moottorin sujoaus

Moottori on varustetu suojakytkimellä, ja se kytkeytyy ylikuormituksessa itsestaan bois pälta. Moottori voidaan jäahymistauon (n. 5 min.) jälkeen kaynnistaa uudestaan. Paina

1. palautusnappia (moottorinsuoja)
2. vihreaa () kaynnistysnappia.

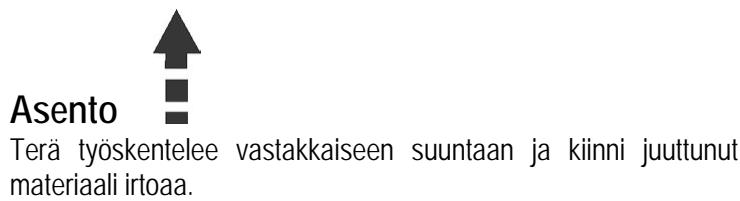

Kierrossuunnan vaihtokytkin

Kierrossuunnan vaihtokytkintaa saa kayttaa vain silppurin ollessa pysaytetytna.

Kun olet asettanut kierrossuunnan vaihtokytkimen asento, pidä kännistyksen/pysätyksen vihreaa kytkintä alas painettuna. Leikkuutela asettuu vastakkaiseen suuntaan. Kun päästäkt kännistys-/pysätyskytkimestä, silppuri pysähtyy automaattisesti.

Vinkkeja

• Suret oksankappaleet irtoavat sekä leikkuu- ettā vapautussuuntaan, kun käynnistys toistetaan useampaan kertaan.
• Käytä kiinni juuttuneen kappaleen poistamiseen suppilostatai poistoakosta kattä pidempää apuvalinettä.

Odota aina, etta silppuri on täysin pysahtynyt, ennen kuin käynnistät sen uudelleen.

Verkkoimpedanssii

Epäsuotuisten verkko-olosuheiden vallitessa voi laitteen käynnistyksessä ilmaantua lyhytaikaista jännitteen vähennysta, joka saattaa Haitata muiden laitteiden toimintaa (esim. lampun lepatusta).

Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista verkkoippedansssia.

Tehonotto P1 (W)	Verkkoimpedanssii Zmax (Ω)
2200	0,21
2300	0,21
2400	0,21
2500	0,21

Työskently oksasilppurilla

• Seiso aina laitteen sivulla tai sen takana. Alä seiso ulosheittoaukon edssä.
• Pidempi oksa, joka pistäü ulos laitteesta, voi kimmota takaisin, kun terät tarttuvat siihen! Pida turvaväli!
• Älä missän tapauksessa työnnä kättäsi tāytö- tai ulosheittoaukkoon.
• Pida kasvot ja keho loitolla tayttöaukosta.
• Älä vie kasia, muita kehonosia tai vaatteita taytöputken tai ulosheittokanavan sisään tai muiden likkuvien osien lahelle.
• Tarkasta ennen laitteen käynnistysta, etta tayttosuppiloon ei ole jaanyt pilkottuja oksanjatteita.
• Äla kallista laitetta moottorin käydessa.
• Täytössä on huomioitava, että tāyttosuppiloon ei laiteta metalliosia, kivia, pulloja tai muita käsittelykelvottomia esineita.
• Jos tayttosuppiloon joutuu vieraita esineita tai laitteesta alkaa kuulua epatavallisia aaniä tai se alkaa tarista, laite on sommutettava heti ja seisautettava. Vedä verkkopistoke irti ja huomioi seuraavat kohdat:

tutki vauriot
- vaihda tai korjaa vialiset osat
tarkasta laite ja kirsta lolestyneet osat

Et saa korjata laitetta itse, ellet ole sihen oikeutettu.

Mitä voidaan silputa?

Kyllä:

• Kotitaloudesta ja pihapuutarhasta tulleita organisia jatteita esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittion jatteita.

Ei:

• Lasia, metallia, muovia, muovipusseja, kivä, kangaspalasia, multaisia juuria, ruoan-, kalan- ja lihanjätteità.

Erityisiä huomautuksia silppuamista varten:

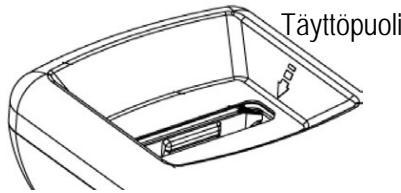

Työnnä silputtava materiaali aina oikealta puolelta suppilon tayttöaukkoon

Silppua puiden oksat ja haarat pian leikkauksen jälkeen

• namā aineet kovettuvat kuivuessaan, joten suurimman kāsittelykelpoisen oksan halkaisija pienenee.

Poista hyvin oksaisista oksista liialisethaarat.
Hyvin vesipitoisten, liimautuvien piha-tai keittljoännösten silppuamisessa
- tayta suppiloon vuoronperaan em. aineita ja puunoksia, jotta laite ei tutkeutuisi.
Àlă anna silputun materiaalin kasautua liian korkealle ulosheittoaukon alle. Tastà voisi olla seurauksena, etta jo

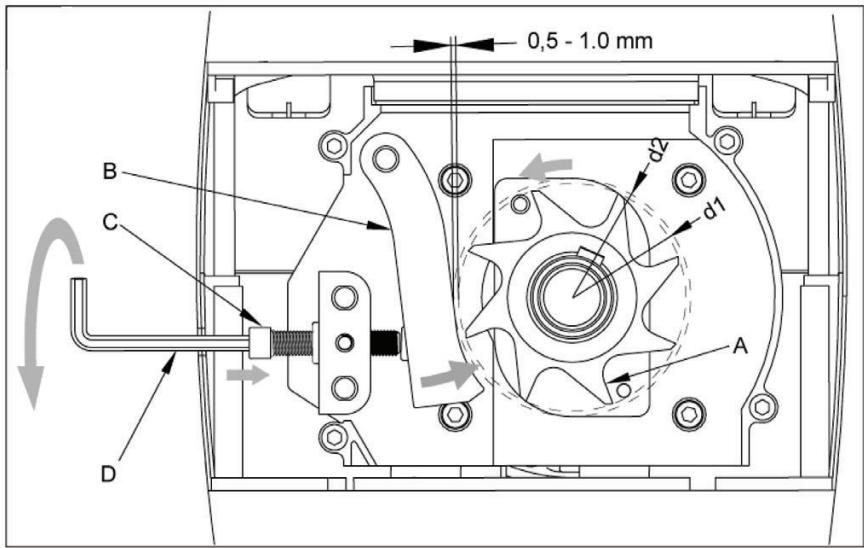

Vastaterän säätäminen

Vastatera B voidaan saataa valyksettomaksi leikkuutelaan A nahden. Jotta silppuri tyoskentelisi tehokkaasti, valimatkan tulisi olla mahdollisemman pieni.

Pehmea materiaali tai marat oksat voivat revetä leikkautumisen sijasta. Myos pitkastä kaytostä kulunut vastatera voi aiheuttaa tämän ongelman.

Valimatkan saatäminen.

Kännistä laite.

Muovikotelon oikealla puolella on saatolaite. Kun haluat saataa valimatkan, tyonnà laitteen mukana tullut kuusiokoloavain D sisaan ja kaannà sita oikeaan niin, etta ruuvi C likkuu leikkuutelan suuntaan. Kaannà niin pitkaan, kunnes poistoaukosta tulee ohuita alumi-nilastuja.

silputtu materiaali tutkeaa ulosheittokanavan ja materiaali saattaa iskeytyä tällöin takaisin tatsächöukosta.

Jos laite tutkeutuu, puhdista taytöaukko ja ulosheittokanava. Kytke tata ennen ensiksi moottori bois paälä ja irrota verkkopistoke.

Huomioi, etta noudat laitettasi vastaavaa maksimaalista käsittelykelpoista oksan halkaisijaa (katso sivua 41). Käsittelykpoisen oksan suurin halkaisija voi piententyä riippuen puun laudusta ja tuoreudesta.
Leikkuusylinterin hitaan pyorimisen ansiosta silppuri vetaa silputtavan materiaalin sisaan automaattisesti, niin ettei sita tarvilse tyontaa.
Leikkuuterä on tehtaalla valmiiki saadetty eikä vaadi sälä ennen kayton aloittamista.

Vastaterän säätäminen on tarpeen, jos katkaistu materiaali ei silppuunnu kunnolla:

• Kaannvipukatkaisin oikealle.
• Moottorin käydessa kännä saatöpyörä 1 - 2 loven verran oikealle, siis vain myotäpäivään.
• Kaannä saatöpyöräa korkeintaan 2 loven verran. Jos saatöpyöräa kaannetaan enemman, seurauksena saattaa olla silppuriterän lika kulumenen.

Laitteen ylikuormittuessa moottorin suojakytkimella varustettukytkin sammuttaa laiteen automaattisesti.

• káynnista silppuri jalleen n. 5 min. kuluttua.
• jos laite ei käynnisty tāmān ajan jälkeen, katso kohta "Mahdolliset hairiöt".

Huolto ja hoito

• Ennen kuin aloitat huoltoa:

• katkaise virta moottorista ja irrota pistoke.

• ota suojakäineet käteesi vahinkojen välttämiseksi.

Kun huollat leikkuuteria, ota huomioon, etta kaynnistysmekanismi saattaa viel kayda, vaikka moottori ei kavisikaan paalyskannen lukituksen estamana.

Varmista huollon tai korjauksen jälkeen, ettei tyokaluja ja ruuviväntimiä jaenyt laitteeseen.

• Okasilppuria ei yleensä tarvitse huoltaa. Laitteen kunnossa pitämiseksi ja sen pitkän kaytön takaamiseksi on muistettava seuraava:
• pidä tuuletusaukot puhtaina ja esteettöminä.
  tarkista kiinnityspultit (kiristä tarvittaessa).
  puhdista laite kayton jälkeen sisä- ja ulkopuolelta.

Käytä silppurin puhdistamiseen vain lamminta, kosteaa liinaa ja pehmeaa harjaa.

Ala koskaan kayta puhdistus- tai liuotinainetta. Ne voivat vahingoittaa peruuttamattomasti silppuria. Kemikaalit voivat syovyttaa muoviosia.

• Älä puhdista konetta juoksevalla vedellä tai painepesurilla.
• Käsittele metalliosat jokaisen käytön jälleen korroosiota stavälla, ympäristöä suojelevalla, biologisesti hajoavalla öljysuihkeella.
  Leikuterä ja vastalevy ovat kuluvia osia, mutta normalisti käytetyinä ja ohjeiden mukaan asennettuina ne kestvät useita vuosia.

Tekniset tiedot

Malli	2200	2300	2400	2500
Tyyppi	ALH 2500
Moottori	vaivtovirtamoottori 230 V~, 50 Hz, 2800 min-1
Moottorin teho P1 S6 - 40 %	2200 W	2300 W	2400 W	2500 W
Leikkuutelan kierrosluku	40 min-1
Virtakytkin	Varustetu ylikuormitussuojalla, leikkuuja taaksepäin pyörits, nollajännitelaukaisin
Paino	26 kg
Äänen painetaso LPA (mitattu direktiivin 2000/14/EY mukaisesti)	87 dB (A)
Mitattu äänen tehotaso LWA (mitattu direktiivin 2000/14/EY mukaisesti)	91 dB (A)
Taattu äänen tehotaso LWA (mitattu direktiivin 2000/14/EY mukaisesti)	92 dB (A)
Suurin käsittelykelpoinen oksan halkaisija (pätee vain juuri leikatuille oksille)	Ø max. 35 mm	Ø max. 40 mm	Ø max. 40 mm	Ø max. 40 mm
Turvallisuusluokitus	I
Sujoaus	IP X4
Verkkoimpedanssi	16 A hidas	16 A hidas	16 A hidas	16 A hidas
Sveitsi	10 A hidas	10 A hidas	--	--
UK	13 A hidas	13 A hidas	13 A hidas	13 A hidas

Ennen jokaista hairiönpoistoa:

• kytke laite pois päältä
• Odota etta oksasilppurin terat pysahtyvat
• vedà virtapistoke irti

Häirio	Mahdollinen syy	Korjaus
Moottori ei käynnisty	- verkojännite puuttuu - liitantäjohto viallinen - laite ylikuormittunut (moottorinsuoja on lauennut)	- tarkasta varoke - tai anna tarkastettavaksi (sähkömies) - anna laitteen jäähtyä. Paina 1. palautsnappia (moottorinsuoja) 2. vihreaa ➀käynistysnappia.
Moottori hurise, mutta ei käynnisty	- leikkuuterä tutkeutunut - kondensaattori viallinen	- pysäytä laite. Kytke kierrossunnan vaihtokytkin asentoon Käynnista laitetta, kunnes lukkiutumistila on saatu poistettua. Pysäytä laite jälleen. A-seta kierrossunnan vaihtokytkin takaisin a-sentoon - vie kone valtuutetulle korjaajalle
Kone ei vedä silputtavaa materiaialia kunnolla sisäänpäin	- leikkuuterä pyörii takaisnPain. Kytkimen asenti ei ole oikein - materiaali on juuttunut suppiloon (tukos) - materiaali on liian pehmeää tai liian markää - leikkuuterä on kulunut	- kaannä katkaisinvipu oikeaan asentoon - Pysäytä laite. Kytke kierrossunnan vaihtokytkin asentoon Käynnista laite, jotta silputtava eine vapautuu tai roskat poistuvat. Pysäytä laite jälleen. Kun jatkat työskentelyä, aseta kierrossunnan vaihtokytkin jälleen asentoon - työnnä materiaialia alaspain oksan avulla pyörittäen - säädä vastalevy kuten kohdassa „Vastaleyn saätäminen" on kuvattu. Jos leikkuutela on pahasti kulunut, vaihda se uuteen
Silppuamistulos on huono.	Vastaterä ei ole säädetty oikein.	Sääddä vastaterä.
Moottori käynnisty, lukkiutuu kuitenkin jo pienestä kuormituksesta ja sammuu moottorin-suojakytkimestä	- Pidennysjohto liian pitkä tai sen poikkileikkaus liian pieni. - Pistorasia liian kaukana pääliitännästa ja liitäntäjohdon poikkileikkaus liian pieni.	Pidennyjohto saa olla vähintään 1,5 mm2, enintään 25 m pitkä. Pidemman johdon poikkileikkausken tulee olla vähintään 2,5 mm2.

Takuu

Huomioi mukana oleva takuuseltvits.
