KÄYTTÖOHJE CTL 36 E AC-LHS FESTOOL

Alkuperäiset käyttöohjeet/Varaosaluettelo

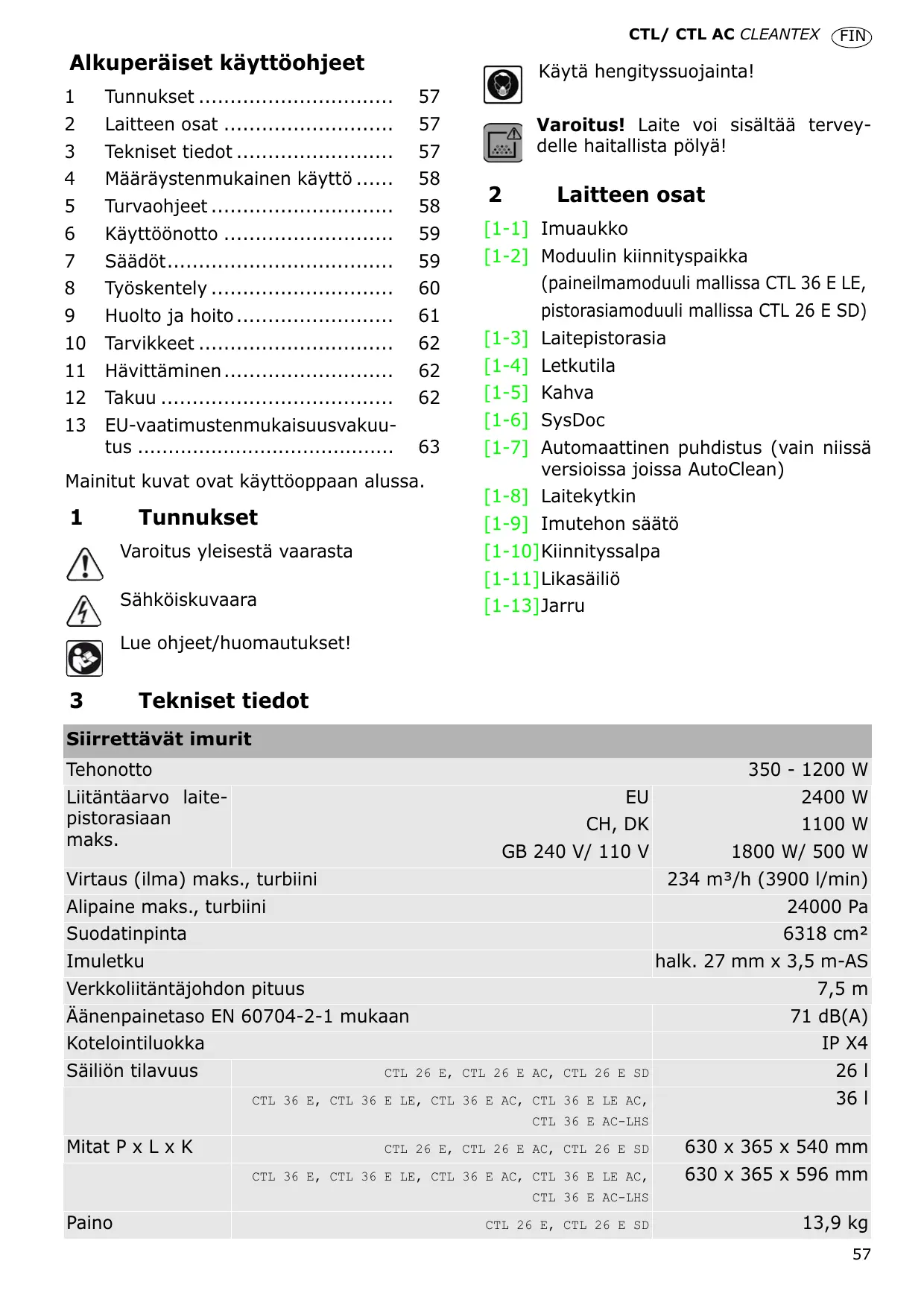

Alkuperäiset käyttöohjeet FIN Käytä hengityssuojainta!

Tekniset tiedot ......................... Määräystenmukainen käyttö ......

Huolto ja hoito .........................

Hävittäminen ........................... Takuu ..................................... EU-vaatimustenmukaisuusvakuutus ..........................................

Mainitut kuvat ovat käyttöoppaan alussa.

Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Varoitus! Laite voi sisältää terveydelle haitallista pölyä!

Laitteen osat [1-1] Imuaukko [1-2] Moduulin kiinnityspaikka [1-4] [1-5] [1-6] [1-7] Letkutila Kahva SysDoc Automaattinen puhdistus (vain niissä versioissa joissa AutoClean) [1-8] Laitekytkin [1-9] Imutehon säätö [1-10]Kiinnityssalpa [1-11]Likasäiliö [1-13]Jarru Lue ohjeet/huomautukset!

Tekniset tiedot Siirrettävät imurit Tehonotto Liitäntäarvo laitepistorasiaan maks.

Määräystenmukainen käyttö Siirrettävät imurit soveltuvat määräysten mukaan käytettäessä terveydelle haitallisen, suurimmalta sallitulta pitoisuudeltaan enintään 1 mg/m³ ja pölyluokkaa ’L’ vastaavan pölyn imurointiin normin IEC 60335-2-69 mukaan. Siirrettävä imuri soveltuu määräysten mukaan käytettäessä veden imurointiin. Siirrettävä imuri sopii vaativaan ammattikäyttöön normien EN 60335-1 ja EN 603352-69 mukaan. Ohjeiden vastaisesta käytöstä aiheutuneista vahingoista ja onnettomuuksista vastaa koneen käyttäjä.

Turvaohjeet Varoitus! Lue kaikki turva- ja käyttöohjeet.Varoitusten ja ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten. – Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaanlukien lapset) käytettäväksi, jotka ovat fyysisiltä, aistimellisilta tai henkisiltä kyvyiltään rajoitteisia tai joilta puuttuu käyttöön tarvittava kokemus ja/ tai tietämys, paitsi jos käyttöä on valvomassa turvallisuudesta vastaava henkilö tai häneltä on saatu opastus laitteen käyttöön. Lapsia tulee valvoa, että he eivät pääse leikkimään laitteen kanssa.

– Varoitus: Laite voi sisältää terveydelle haitallista pölyä. Tyhjennyksen sekä huoltotyöt, mukaanlukien suodatinvaihto, saavat suorittaa vain valtuutetut ammattihenkilöt asiaankuuluvan suojavarustuksen kanssa. Älä käytä laitetta ilman täydellisesti paikalleen asennettua suodatinjärjestelmää. – Käsiteltäessä ja imuroitaessa terveydelle vaarallista pölyä pitää ehdottomasti nou58

dattaa maakohtaisia turvallisuusmääräyksiä ja huomioida materiaalien valmistajien antamat tiedot. Kun laitetta käytetään pölynpoistoon, rajaarvon ylittäviä pölypitoisuuksia tai huomattavan suuria tammi- tai pyökkipölymääriä imuroitaessa imuroinnin saa tehdä vain yhdestä ainoasta pölylähteestä (sähkö- tai paineilmatyökalu). Räjähdys- ja palovaara: Älä imuroi kipinöitä tai kuumaa pölyä; älä imuroi palonarkaa tai räjähdysaltista pölyä (esim. magnesium, alumiini, poikkeuksena puu); älä imuroi palonarkoja ja räjähdysalttiita nesteitä (esim. bensiini, ohenne); älä imuroi syövyttäviä nesteitä/kiintoaineita (esim. hapot, emäsliuokset, liuottimet). Tämä siirrettävä imuri soveltuu maalipölyn imurointiin. Käytä laitetta vain riittävän hyvin tuuletetussa tilassa (noudata maakohtaisia työsuojelumääräyksiä). Älä vaurioita sähköjohtoa (esim. yliajamalla, kiskomalla, ...). Suojaa kuumuudelta, öljyltä ja teräviltä reunoilta. Älä irrota pistoketta pistorasiasta johdosta vetämällä. Tarkasta pistoke ja johto säännöllisesti ja anna valtuutetun huoltokorjaamon vaihtaa ne uusiin, jos havaitset niissä vaurioita. Sähköjohdon saa korvata vain varaosalistassa ilmoitetulla johtotyypillä. Älä altista laitetta sateelle. Laitetta saavat käyttää vain sellaiset henkilöt, jotka ovat saaneet opastuksen ja luvan sen käyttöön. Ennen laitteen käytön aloittamista käyttäjän täytyy saada koneen ja materiaalien käyttöön ja imuroidun pölyn turvallisen hävittämiseen liittyvät tiedot, ohjeet ja koulutukset. Laitetta saa käyttää turvallisuussyistä vain suojamaadoitetusta pistorasiasta. Käytä laitteessa olevaa pistorasiaa vain ohjeissa ilmoitettuun tarkoitukseen. Käytä vain alkuperäisiä Festool-tarvikkeita. Vedä pistoke pois pistorasiasta, jos laitetta ei käytetä tai ennen kuin alat tekemään

CTL/ CTL AC CLEANTEX

FIN laitteeseen liittyviä huolto- ja puhdistustöitä. – Älä kiinnitä nosturinkoukkua tai taljaa kahvaan nostamista tai kuljettamista varten. Kytkimen asento ’Auto’ Laitepistorasia [1-3] on virtaajohtava, siirrettävä imuri käynnistyy, kun paikalleen liitetty työväline kytketään toimintaan.

Sähkötyökalun kytkentä Käyttöönotto VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara X Virtalähteen verkkojännitteen ja taajuuden täytyy olla yhdenmukainen konekilvessä annettujen tietojen kanssa. X Pohjois-Amerikassa voidaan käyttää vain Festool-koneita, joiden jännite on 120 V/ 60 Hz. VAROITUS Loukkaantumisvaara X Huomioi laitepistorasian suurimmat sallitut liitäntäarvot (ks. luku Tekniset tiedot). X Huolehdi kiinnityksen ja irrotuksen yhteydessä siitä, että sähkötyökalu on kytketty pois toiminnasta.

Ensimmäinen käyttöönottokerta X Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois. X Ota tarvikeosat pois likasäiliöstä [2-3] ja pakkauksesta! X Laita suodatin- tai jätepussi likasäiliöön (katso luku 7.6 ja 7.7). X Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2]. X Asenna johdon käärintäpidin siirrettävän imurin taustapuolelle (ks. kuva [3]). X Kytke imuletku laitteeseen. Päälle-/poiskytkentä X Kytke verkkopistoke suojamaadoitettuun pistorasiaan. VAROITUS Loukkaantumisvaara hallitsemattomasti käynnistyvien työkalujen takia X Varmista ennen kytkimen kääntämistä asentoon "AUTO" tai "MAN", että paikalleen liitetty työkalu on kytketty pois toiminnasta. Kytkin [1-8] toimii päälle-/poiskytkimenä. Kytkimen asento ’0’ Laitepistorasia [1-3] on virraton, siirrettävä imuri on kytketty pois toiminnasta. Kytkimen asento ’MAN’ Laitepistorasia [1-3] on virtaajohtava, siirrettävä imuri käynnistyy. Kytke sähkötyökalu laitepistorasiaan [1-3]. Pistorasiamoduulin (mallissa CTL 26 E SD sisältyy toimitukseen) asentamalla voit käyttää siirrettävää imuria seuraavasti: – CTL 26 E SD E/A: Pistorasiamoduuli kytkentäautomatiikalla kahden sähkötyökalun käyttöön: esim. 2 hiomakonetta, 1 pistosaha + 1 hiomakone – CTL 26 E SD: Pistorasiamoduuli jatkuvalla virransyötöllä jatkojohtokäyttöön: esim. latauslaite, valaisin yms. L Pistorasiatyypistä riippumatta virranoton kokonaisteho ei saa ylittää ilmoitettua arvoa.

Paineilmatyökalun kytkentä VAROITUS Loukkaantumisvaara X Huolehdi kiinnityksen ja irrotuksen yhteydessä siitä, että paineilmatyökalu on kytketty pois toiminnasta. Asentamalla paineilmamoduuli [1-2] (496141; mallissa CTL 36 E LE, CTL 36 E LE AC kuuluu toimitukseen) siirrettävän imurin päällekytkentäautomatiikka toimii myös paineilmatyökalujen yhteydessä. Lisäksi suosittelemme asentamaan syöttöyksikön VE (495886). Syöttöyksikkö suodattaa ja öljyää paineilman ja mahdollistaa ilmanpaineen säädön. IAS-järjestelmällä varustettujen Festool-paineilmatyökalujen kytkentää varten on saatavana IAS-liitäntäkappale (454757).

Kytkentäautomatiikan moitteettoman toiminnan takaamiseksi työkalun käyttöpaineen täytyy olla 6 baria. Imuvoiman säätö Imutehon säätimestä [1-9] voidaan säätää imutehoa. Tämä mahdollistaa tarkan sovituksen mitä erilaisimpiin imurointitehtäviin. Jarrun lukitus Painamalla mustaa jarruvipua [1-13] estät siirrettävää imuria vierimästä paikaltaan. Nosta sitä varten siirrettävää imuria hieman etupuoleltaan ja paina musta jarruvipu alas, niin että se lukittuu paikalleen. Kun haluat avata lukituksen, paina vihreää vipua [1-12]. Lämpösulake Ylikuumentumisen estämiseksi lämpösulake katkaisee ennen kriittisen lämpötilan saavuttamista siirrettävän imurin toiminnan. X Kytke siirrettävä imuri pois päältä ja anna jäähtyä n. 5 minuutin ajan. L Jos siirrettävä imuri ei suostu tämän jälkeen enää käynnistymään, ota sinä tapauksessa yhteyttä Festool-huoltokorjaamoon. Suodatinpussin vaihto Suodatinpussin irrotus [4] X Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois. X Ota suodatinpussi pois. X Hävitä käytöstä poistettu suodatinpussi lakimääräysten mukaan. X Puhdista likasäiliö [2-3]. Suodatinpussin asennus [5] X Laita uusi suodatinpussi (FIS-CT 26/36) paikalleen (kuva [5]). Tärkeää: Paina suodatinpussin muhvi voimakkaasti paikalleen imuaukon liitäntään. X Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2]. L Huolehdi siitä, ettei suodatinpussi jää jumiin ylä- ja alaosan väliin.

Jätepussin vaihto Jätepussin poistaminen [6] X Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois. X Sulje jätepussi. X Ota jätepussi pois. X Hävitä käytöstä poistettu jätepussi lakimääräysten mukaan. X Puhdista likasäiliö [2-3].

Jätepussin asentaminen [7] X Laita ja lukitse uusi jätepussi (ENS-CT26/

36) säiliön liitäntäputkeen.

Tärkeää: Jätepussin sivuaukkojen täytyy olla likasäiliön sisäpuolella. Huolehdi siitä, että salpa lukkiutuu paikalleen. X Käännä jätepussin reunat säiliön laitojen yli. Huolehdi siitä, että koskettimet [10-2] ovat vapaana. X Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].

Käsittely Letkutila: Töiden jälkeen voit ohjata imuletkun aukon [8-3] kautta talteen letkutilaan. Aukon [8-2] kautta voit ohjata sähköjohdon talteen niinikään letkutilaan. Systainer-alusta SysDoc: Alustapinnalle voit asentaa molempien kiinnittimien [8-1] avulla Systainerin. AUTOClean - pääsuodattimen puhdistus (vain niissä versioissa joissa AutoClean) Jotta imuteho pysyisi tasaisen tehokkaana hienojakoisenkin pölyn yhteydessä, voit säätää kääntönupista [1-7] automaattisen puhdistuksen taajuutta portaattomasti. Käytä automaattista puhdistusta vain yhdessä jätepussin (joka täyttää pölyluokan ’L’ vaatimukset) kanssa. Kytke märkäimuroinnin ja suodatinpussilla työskentelyn yhteydessä kääntönuppi [1-7] asentoon 0. X Säädä suuren pölymäärän yhteydessä automaattinen puhdistus [1-7] maksimiarvoonsa. Manuaalinen puhdistus Mikäli imuteho alkaa laskemaan, puhdistus voidaan käynnistää manuaalisesti kääntämällä laitekytkin [1-8] tunnuksen AC kohdalle laitekytkimen jommallakummalla puolella. Jos pääsuodatin on erittäin suosittelemme suorittamaan sen puhdistuksen: X Aseta imutehon säädin [1-9] imuteholle. X Sulje kämmenellä suulakkeen aukko 10 sekunniksi. likainen, täydellimaksimitai letkun

CTL/ CTL AC CLEANTEX

Käännä laitekytkin [1-8] tunnuksen AC kohdalle. L Käyttämällä sulkuluistia CT-VS (tilausnumero: 497926) täydellinen puhdistus voidaan tehdä ilman kytketyn sähkötyökalun irrottamista. Pääsuodatin tulee tietyissä tapauksissa puhdistaa mekaanisesti (esim. imuroimalla), jos imuria käytetään runsaasti ja pöly on herkästi tarttuvaa. Käytä tällöin hengityssuojainta! Erikoisominaisuudet CTL 36 E AC- LHS Kun haluat käyttää siirrettävää imuria yhdessä PLANEX in kanssa: X Käytä oheista taivutusta kestävää imuletkua halk. 36 mm x 3,5 m-AS. X Käytä oheista erikoisimumuhvia PLANEX in kytkentään. X Aseta oheinen sulkuluisti CT-VS imuaukon [1-1] ja imuletkun väliin. X Asenna työkalupidin oheisten asennusohjeiden mukaan. X Vähäpölyisen työskentelyn takaamiseksi käytä PLANEX in yhteydessä imurointiin yksinomaan jätepussia.

Kuivien aineiden imurointi HUOMIO Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara X Käytä terveydelle haitallisten aineiden imurointiin suodatin- tai jätepussi! Huomioi imuroidessasi toiminnassa olevien sähkötyökalujen aikaansaamaa pölyä: Jos poistoilma ohjataan takaisin työtilaan, tällöin huoneessa täytyy olla riittävän hyvä ilman vaihtuvuus L. Vaadittavien raja-arvojen noudattamiseksi takaisin huoneeseen ohjattu virtaus saa olla korkeintaan 50 % raittiin ilman virtauksesta (huoneen tilavuus VR x ilman vaihtuvuus LW). Noudata tämän lisäksi paikallisia määräyksiä. Huomio: Kostea pääsuodatin tukkeutuu nopeammin, kun imuroidaan kuivia aineita. Tästä syystä pääsuodatin kannattaa kuivattaa tai korvata kuivalla ennen pölyn imurointia. FIN

Nesteiden imurointi Ennen kuin alat imuroimaan nesteitä, poista suodatin- tai jätepussi (katso luku 7.6). Suosittelemme käyttämään erityistä märkäsuodatinta. Kun suurin sallittu täyttömäärä saavutetaan, imurointi keskeytetään automaattisesti. HUOMIO Laitteesta ulosvuotava vaahto ja nesteet X Sammuta laite välittömästi ja tyhjennä likasäiliö. Antistatic-järjestelmä Imuletkussa tapahtuvan hankauksen takia imuroitaessa syntyy staattisia varauksia. Käyttäjä voi havaita tämän ilmiön epämiellyttävistä sähköiskuista. Näiden staattisten varausten poisjohtamiseksi siirrettävä imuri on varustettu vakiona Antistatic-järjestelmällä. Sitä varten laitteessa täytyy käyttää oheista Antistatic-imuletkua. Töiden jälkeen X Vain niissä versioissa joissa AutoClean: Puhdista pääsuodatin automaattisesti tai manuaalisesti (katso luku 8.2). X Sammuta siirrettävä imuri ja vedä verkkopistoke irti. X Kääri verkkojohto rullalle. X Tyhjennä likasäiliö. X Laita siirrettävä imuri talteen kuivaan tilaan, jossa se on suojassa luvattomalta käytöltä.

Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara X Irrota sähköpistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia huolto- ja puhdistustöitä! X Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin suojuksen avaamista, on suoritettava valtuutetussa asiakaspalvelukorjaamossa. Vaurioituneet varolaitteet ja osat täytyy korjauttaa tai vaihdattaa valtuutetussa ammattikorjaamossa, mikäli käyttöohjeissa ei ole muutoin mainittu.

Noudata seuraavia ohjeita: – Vähintään kerran vuodessa valmistajan tai ammattihenkilön täytyy tehdä laitteelle pölytekninen tarkastus, esim. ettei suodattimessa ole vauriota, laite on tiivis ja säätölaitteet toimivat kunnolla. – Huolto- ja korjaustöiden yhteydessä kaikki likaiset osat, joita ei voida puhdistaa tyydyttävästi, täytyy hävittää. Sellaiset osat täytyy toimittaa hävitettäviksi tiiviissä pusseissa paikallisten jätehuoltomääräysten mukaan.

Pääsuodattimen vaihto HUMAUTUS Moottorin vaurioitumisvaara X Älä missään tapauksessa imuroi ilman paikallaan olevaa pääsuodatinta, koska muuten moottori voi vaurioitua.

Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois. X Käännä laitteen yläosa ylösalaisin, niin että pääsuodatin osoittaa ylöspäin (kuva[9]). X Käännä vipu [9-1] ylös ja ota pidin [9-2] pois. X Ota käytetty pääsuodatin [9-3] pois ja korvaa uudella. X Hävitä käytöstä poistettu pääsuodatin lakimääräysten mukaan. X Laita pidin [9-2] paikalleen ja käännä vipu [9-1] alas, niin että se lukittuu. X Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2]. Likasäiliön tyhjennys Yläosan irrottamisen jälkeen likasäiliö [2-3] voidaan tyhjentää. X Puhdista nesteiden imuroinnin jälkeen säännöllisesti täyttötason ilmaisimet [101] pehmeällä liinalla ja tarkasta ne vaurioiden varalta.

Tarvikkeet Käytä vain tälle koneelle tarkoitettuja alkuperäisiä Festool-tarvikkeita ja Festool-kulutusmateriaaleja, koska nämä järjestelmäkomponentit on sovitettu parhaalla mahdollisella tavalla toisiinsa. Muiden valmistajien tarvikkeiden ja kulutusmateriaalien käyttö voi huonontaa työtulosten laatua ja rajoittaa oikeutta takuuvaatimuksiin. Käyttökohteesta

riippuen ne voivat lisätä koneen kulumista tai koneen käyttäjän rasittumista. Varmista siksi oma ja koneesi turvallisuus ja takuun säilyminen käyttämällä ainoastaan alkuperäisiä Festool-tarvikkeita ja Festool-kulutusmateriaaleja! Tarvikkeiden ja suodattimen tilausnumerot voit katsoa Festool-tuoteluettelosta tai Internet-osoitteesta "www.festool.com". Moduulit Siirrettävän imurin käyttömahdollisuuksien laajentamiseksi tarvikeohjelmaan kuuluu seuraavia moduuleita, jotka on mahdollista asennuttaa [1-2] moduuliliitäntään valtuutetussa huoltokorjaamossa: – Paineilmamoduuli – Jatkuvalla virransyötöllä varustettu pistorasiamoduuli – Kytkentäautomatiikalla varustettu pistorasiamoduuli (ei versiolle GB 110 V) – Moduuli energia-/imuamppelille (EAA) kytkentäautomatiikan käyttämiseksi EAA:sta. Moduuleihn liittyviä lisätietoja saat Internetosoitteesta "www.festool.com".

Hävittäminen Älä hävitä laitetta talousjätteiden mukana! Toimita käytöstä poistetut koneet, lisätarvikkeet ja pakkaukset ympäristöä säästävään kierrätykseen. Noudata maakohtaisia määräyksiä.

Takuu Annamme koneillemme materiaali- ja valmistusvirheiden osalta takuun maakohtaisten lakimääräysten mukaan, kuitenkin vähintään 12 kuukaudeksi. EU-maissa takuuaika

kuukautta (lasku tai vastaanottotodistus toimii tositteena). Takuu ei koske vaurioita, jotka johtuvat luonnollisesta kulumisesta, ylikuormituksesta, epäasianmukaisesta käsittelystä, käyttäjän itse aiheuttamista vahingoista tai käyttöohjeen vastaisesta käytöstä, tai jotka olivat tiedossa ostohetkellä. Takuu ei myöskään kata vaurioita, jotka johtuvat muiden kuin Festoolin valmistamien tarvikkeiden ja kulutusmateriaalien (esim. hiomalautanen) käytöstä.

CTL/ CTL AC CLEANTEX

Voimme hyväksyä takuuvaateet ainoastaan silloin, kun laite lähetetään purkamattomana laitteen toimittajalle tai valtuutetulle Festoolhuoltokorjaamolle. Säilytä käyttöohjeet, turvaohjeet, varaosalista ja ostotosite hyvässä tallessa. Multa osin pätevät aina viimeisimmät valmistajan takuuehdot. Huomautus Jatkuvan tutkimus- ja tuotekehitystyön myötä pidätämme oikeudet muutoksiin näihin teknisiin tietoihin nähden.

EU-vaatimustenmukaisuusvakuutus Siirrettävä imuri CTL 26 E Sarjanumero 495851, 495853, 495854,

CE-hyväksyntämerkinnän vuosi: CTL 26 E, CTL 36 E,

FIN 2006/42/EY, 2004/108/EY, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. Festool GmbH Wertstr. 20, D-73240 Wendlingen Dr. Johannes Steimel Tutkimus- ja tuotekehitysosaston sekä teknisen dokumentoinnin päällikkö REACh Festool-tuotteille, niiden tarvikkeille ja kulutusmateriaaleille: REACh on vuodesta 2007 lähtien koko Euroopassa voimassaoleva kemikaaleja koskeva asetus. Käytämme kemikaaleja tuotteidemme valmistuksessa ja olemme tietoisia tiedotusvelvollisuudestamme asiakkaillemme. Olemme avanneet asiakkaitamme varten seuraavan Web-sivuston, josta voit aina katsoa viimeisimmät tiedot tuotteissamme mahdollisesti käytettävistä aineista: www.festool.com/reach Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien ja normien mukainen:
