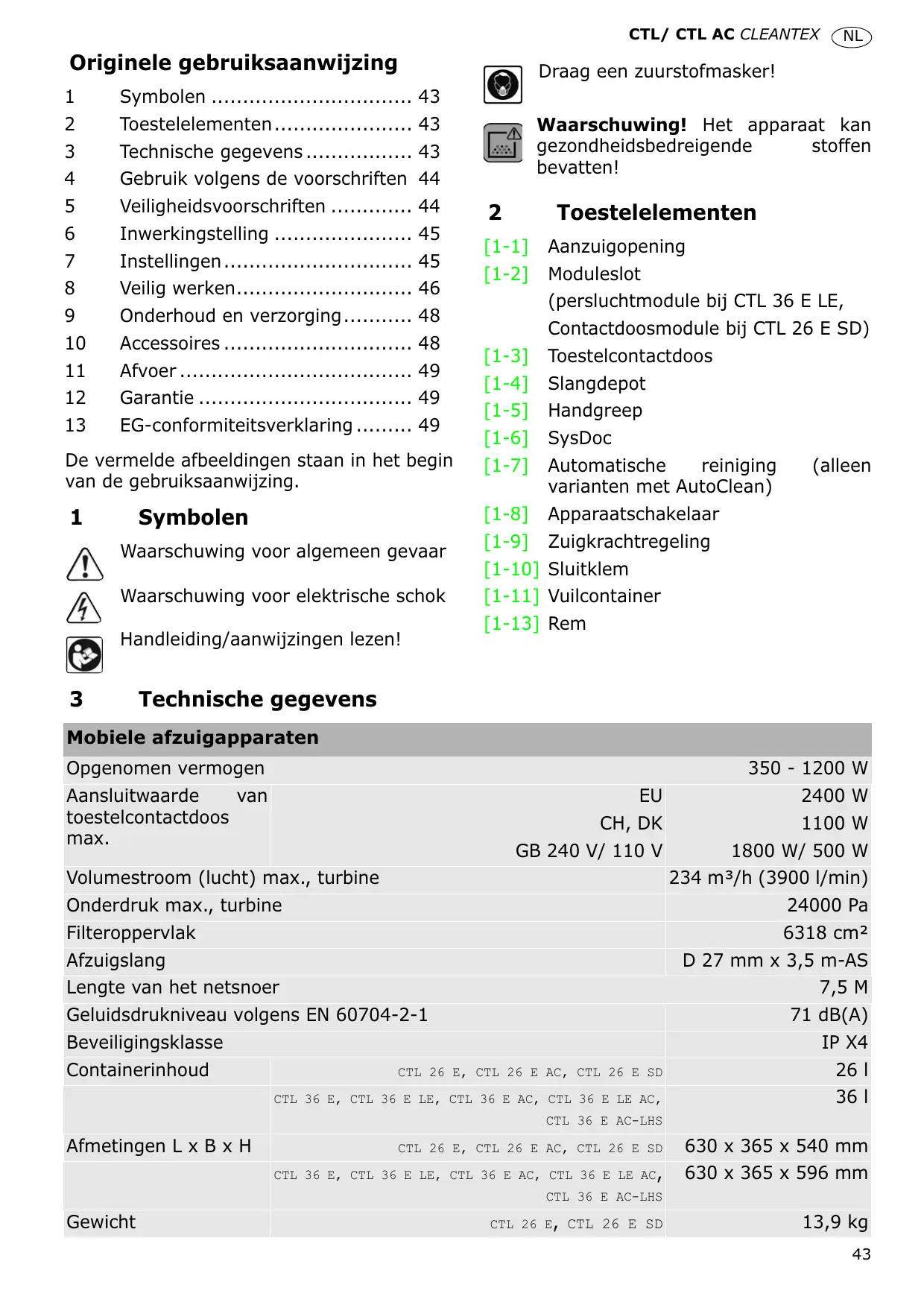

Originele gebruiksaanwijzing/Lijst met reserveonderdelen

Originele gebruiksaanwijzing

Technische gegevens ................. 43 Gebruik volgens de voorschriften 44

Veiligheidsvoorschriften ............. 44

Onderhoud en verzorging........... 48

Afvoer ..................................... 49 Garantie .................................. 49 EG-conformiteitsverklaring ......... 49 Draag een zuurstofmasker! Waarschuwing! Het apparaat kan gezondheidsbedreigende stoffen bevatten!

Symbolen Waarschuwing voor algemeen gevaar Waarschuwing voor elektrische schok Handleiding/aanwijzingen lezen!

Toestelelementen [1-1] Aanzuigopening [1-2] Moduleslot (persluchtmodule bij CTL 36 E LE, Contactdoosmodule bij CTL 26 E SD) [1-3] De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Mobiele afzuigapparaten

Gebruik volgens de voorschriften De mobiele stofafzuigers zijn conform de bepalingen geschikt voor het op- en afzuigen van stoffen met waarden tot 1 mg/m³ van stofklasse ’L’ in overeenstemming met IEC 60335-2-69. De mobiele stofzuiger is conform de bepalingen bestemd voor het opzuigen van water. De mobiele stofzuiger is conform EN 60335-1 en EN 60335-2-69 geschikt voor zware omstandigheden bij industrieel gebruik. De gebruiker is aansprakelijk voor schade en letsel bij gebruik dat niet volgens de voorschriften plaatsvindt.

Veiligheidsvoorschriften Waarschuwing! Lees alle veiligheidsvoorschriften aanwijzingen.Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen. – Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/ of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat. Kinderen dienen onder toezicht te staan om te voorkomen dat zij met het apparaat spelen. – Waarschuwing: Het apparaat kan gezondheidsbedreigende stoffen bevatten. Het leegmaken en het uitvoeren van onderhoudswerkzaamheden, inclusief de filtervervanging, mag uitsluitend worden gedaan door hiertoe bevoegde vaklieden

met een geschikte veiligheidsuitrusting. Gebruik het apparaat uitsluitend met een volledig geïnstalleerd filtersysteem. Bij het omgaan met en afzuigen van stoffen die gevaarlijk zijn voor de gezondheid dienen onvoorwaardelijk de veiligheidsvoorschriften die in uw land van toepassing zijn en de informatie van de producent van het materiaal in acht te worden genomen. Bij gebruik als ontstoffer mag bij het afzuigen van stoffen die de grenswaarden overschrijden bij een aanzienlijke hoeveelheid eiken- en beukenhoutstof slechts één enkele stofbron (elektrisch of persluchtgereedschap) afgezogen worden. Explosie- en brandgevaar: Geen vonken of hete stoffen opzuigen, geen brandbare of explosieve stoffen opzuigen (bijv. magnesium, aluminium, met uitzondering van hout), geen brandbare en explosieve vloeistoffen opzuigen (bijv. benzine, verdunmiddel), geen agressieve vloeistoffen/ vaste stoffen opzuigen (bijv. zuren, logen, oplosmiddelen). Deze mobiele stofafzuiger is geschikt voor het zuigen van lakstof. Het apparaat in een voldoende geventileerde ruimte gebruiken (nationale voorschriften inzake de bescherming van de werknemer in acht nemen). De aansluitkabel niet beschadigen (bijv. door erover heen te rijden, eraan te rukken, ...). Beschermen tegen hitte, olie en scherpe randen. De stekker niet aan het snoer uit het stopcontact trekken. Controleer regelmatig de stekker en het snoer en laat deze bij beschadiging door een geautoriseerde klantenservicewerkplaats vervangen. De aansluitkabel alleen vervangen door een type dat in de onderdelenlijst is aangegeven. Het apparaat niet blootstellen aan regen. Het apparaat mag alleen worden gebruikt door personen die geïnstrueerd zijn over de bediening en belast zijn met het gebruik ervan. De bediener van het apparaat dient vóór het gebruik geïnstrueerd te worden over de omgang met het apparaat, de stoffen waarvoor

het bestemd is en een veilige methode om het opgenomen materiaal te verwijderen. Het apparaat uit veiligheidsoverwegingen alleen gebruiken met een geaard stopcontact. De contactdoos op het apparaat alleen gebruiken voor het in de handleiding vermelde doel. Alleen originele Festool-accessoires gebruiken. Wanneer het apparaat niet wordt gebruikt en vóór onderhouds- en reinigingswerkzaamheden de stekker uit het stopcontact halen. Het apparaat niet met behulp van een kraanhaak of hefwerktuig aan de handgreep optillen of transporteren.

Inwerkingstelling WAARSCHUWING Ontoelaatbare spanning of frequentie! Gevaar voor ongevallen X De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen. X In Noord-Amerika mogen alleen Festoolmachines met een spanningsopgave van 120 V/60 Hz worden ingezet. Eerste inbedrijfstelling X Open de sluitklemmen [2-2] en neem het bovendeel van het apparaat [2-1] weg. X Haal de accessoires uit de vuilcontainer [2-3] en de verpakking! X Plaats een filter- of wegwerpstofzak in de vuilcontainer (zie hoofdstuk 7.6 en 7.7). X Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast. X Monteer de kabelopwikkeling aan de achterzijde van de mobiele stofzuiger (zie Afbeelding [3]). X Sluit de zuigslang aan op het apparaat. In-/Uitschakelen X Steek de netstekker in een geaard stopcontact.

WAARSCHUWING Gevaar voor letsel door ongecontroleerd startend gereedschap X Let erop dat het aangesloten gereedschap uitgeschakeld is voordat u de schakelaar in de schakelaarstand "AUTO" of "MAN" draait. De schakelaar [1-8] dient als in-/uit-schakelaar. Schakelaarstand ’0’ Toestelcontactdoos [1-3] is stroomloos, mobiele stofzuiger is uitgeschakeld. Schakelaarstand ’MAN’ Toestelcontactdoos [1-3] is stroomvoerend, afzuigmotor begint te lopen. Schakelaarstand ’Auto’ Toestelcontactdoos [1-3] is stroomvoerend, de mobiele stofzuiger start wanneer het aangesloten gereedschap wordt ingeschakeld.

Elektrisch gereedschap aansluiten WAARSCHUWING Gevaar voor letsel X Houd u aan de maximale aansluitwaarden van de toestelcontactdoos (zie hoofdstuk Technische gegevens). X Let erop dat het elektrisch gereedschap bij het in- en uitsteken uitgeschakeld is.

Sluit het elektrisch gereedschap aan op de toestelcontactdoos[1-3]. Door de inbouw van de contactdoosmodule (bij CTL 26 E SD in de leveringsomvang) kunt u de mobiele stofafzuiging als volg gebruiken: – CTL 26 E SD E/A: contactdoosmodule met inschakelautomaat voor het gebruik van twee elektrische gereedschappen: bijv. 2 schuurmachines, 1 decoupeerzaag + 1 schuurmachine – CTL 26 E SD: contactdoosmodule met permanente stroomtoevoer voor het gebruik als verlengkabel: bijv. laadapparaat, lamp etc. L Het onttrokken totale vermogen onafhankelijk van het type contactdoos mag de opgedrukte waarde niet overschrijden.

Persluchtgereedschap aansluiten WAARSCHUWING Gevaar voor letsel X Let erop dat het persluchtgereedschap bij het in- en uitsteken uitgeschakeld is. Door de inbouw van de persluchtmodule [12] (496141; bij CTL 36 E LE, CTL 36 E LE AC in de leveringsomvang) functioneert de inschakelautomaat van de mobiele stofafzuiger ook in combinatie met persluchtgereedschap. Daarnaast raden wij aan de verzorgingseenheid VE (495886) te monteren. De verzorgingseenheid filtert en oliet de perslucht en zorgt ervoor dat de luchtdruk kan worden geregeld. Voor de aansluiting van Festool persluchtgereedschap met IAS-systeem is een IAS-aansluitstuk (454757) verkrijgbaar. Om een correcte functie van de inschakelautomaat te garanderen, dient de bedrijfsdruk van het gereedschap 6 bar te bedragen. Zuigkracht afstellen Met behulp van de zuigkrachtregeling [1-9] kan het zuigvermogen worden afgesteld. Dit maakt een precieze aanpassing aan de verschillende zuigwerkzaamheden mogelijk. Rem vastzetten Door de zwarte remhendel [1-13] over te halen wordt voorkomen dat de mobiele stofafzuiger wegrolt. Hiervoor de mobiele stofzuiger aan de voorkant enigszins optillen en de zwarte remhendel omlaag drukken tot deze inklikt. Voor vrijgave drukt u op de groene hendel [1-12]. Temperatuurbeveiliging Ter bescherming tegen oververhitting schakelt een temperatuurbeveiliging de mobiele stofzuiger uit voordat een kritische temperatuur wordt bereikt. X De mobiele stofzuiger uitschakelen en gedurende ca. 5 minuten laten afkoelen. L Kan de mobiele stofzuiger daarna niet opnieuw ingeschakeld worden, neem dan contact op met een Festool klantendienstwerkplaats. Filterzak vervangen Filterzak uitnemen [4] X Open de sluitklemmen [2-2] en neem het bovendeel van het apparaat [2-1] weg. X Verwijder de filterzak.

Voer de gebruikte filterzak af in overeenstemming met de wettelijke bepalingen. X Maak de vuilcontainer [2-3]leeg. Filterzak plaatsen [5] X Breng een nieuwe filterzak (FIS-CT 26/

36) in (Afbeelding [5]). Belangrijk: De

filterzakkraag krachtig op de inlaatfitting drukken. X Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast. L Let erop dat de filterzak niet tussen het boven- en ondergedeelte ingeklemd raakt.

Wegwerpstofzak vervangen Wegwerpstofzak uitnemen [6] X Open de sluitklemmen [2-2] en neem het bovendeel van het apparaat [2-1] weg. X Sluit de wegwerpstofzak. X Verwijder de wegwerpstofzak. X Voer de gebruikte wegwerpstofzak af in overeenstemming met de wettelijke bepalingen. X Maak de vuilcontainer [2-3]leeg. Wegwerpstofzak plaatsen [7] X Breng een nieuwe wegwerpstofzak (ENSCT26/36) in de inlaatsteun van de container en vergrendel deze. Belangrijk: De openingen aan de zijkant van de wegwerpstofzak dienen binnen de vuilcontainer te liggen. Let erop dat de grendel inklikt. X Leg de wegwerpstofzak over de rand van de container. Let erop dat de contacten [10-2] vrij liggen. X Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.

Bediening Slangdepot: Na beëindiging van het werk kunt u de afzuigslang door de opening [8-3] leiden en in het opbergvak leggen. Door de opening [8-2] kunt u het netsnoer inbrengen en ook in het opbergvak leggen. Systaineropbergruimte SysDoc: Aan het steunvlak kan m.b.v. de beide schuiven [8-1] een Systainer worden bevestigd.

AUTOClean - standaard filter reinigen (alleen varianten met AutoClean) Om een constant hoge afzuigcapaciteit bij fijne stoffen te waarborgen, kunt u met de draaiknop [1-7] de frequentie van de automatische reiniging traploos instellen. Gebruik de automatische reiniging alleen in combinatie met een wegwerpstofzak (conform stofklasse ’L’). Zet bij het natzuigen en werken met de filterzak de draaiknop [1-7] op de stand 0. X Plaats bij een hoge stofproductie de automatische reiniging [1-7] op de maximale waarde. Handmatige reiniging Bij een afnemende afzuigcapaciteit kan de reiniging handmatig gestart worden door de apparaatschakelaar [1-8] op het symbool AC aan één van beide kanten van de apparaatschakelaar te draaien. Bij extreem sterke verontreiniging van het standaard filter raden wij een volledige reiniging aan: X Zet de zuigkrachtregeling [1-9] op de maximale afzuigcapaciteit. X Sluit gedurende 10 seconden met de handpalm de opening van de zuigmond of zuigslang af. X Draai de apparaatschakelaar [1-8] op het symbool AC. L Bij gebruik van de afsluitschuif CT-VS (Bestelnr.: 497926) is de volledige reiniging zonder demontage van het aangesloten elektrisch gereedschap mogelijk. Bij intensief gebruik met sterk hechtende stof kan het noodzakelijk zijn het standaard filter mechanisch (bijv. door afzuigen) te reinigen. Gebruik hierbij een zuurstofmasker! Bijzonderheden CTL 36 E ACLHS Om de mobiele stofafzuiger in combinatie met de PLANEX te gebruiken: X Gebruik de meegeleverde knikvaste afzuigslang D 36 mm x 3,5 m-AS. X Gebruik de meegeleverde speciale afzuigmof om de PLANEX aan te sluiten. X Plaats de meegeleverde afsluitschuif CTVS tussen de aanzuigopening [1-1] en de afzuigslang. X Monteer de wandhaak volgens de bijgeleverde montagehandleiding.

Gebruik voor de PLANEX met het oog op een stofarme afvalverwerking uitsluitend de wegwerpstofzak.

Droge stoffen opzuigen VOORZICHTIG Gezondheidsbedreigende stoffen Letsel aan de luchtwegen X Gebruik bij het afzuigen van gezondheidsbedreigende stoffen een filter- of wegwerpstofzak! Belangrijk bij het afzuigen van stof van lopend elektrisch gereedschap: Wanneer de afzuiglucht in de ruimte wordt teruggevoerd, dient de ventilatiesnelheid L in de ruimte voldoende te zijn. Om aan de vereiste grenswaarden te voldoen, mag de teruggevoerde volumestroom maximaal 50% van de verseluchtstroom (ruimtevolume VR x ventilatiesnelheid LW) bedragen. Neem bovendien de regionale voorschriften in acht. Let op: Een vochtig standaard filter loopt sneller dicht wanneer droge stof wordt opzogen. Om deze reden dient het standaard filter voor het opzuigen van stof gedroogd of door een droog exemplaar vervangen te worden. Vloeistoffen opzuigen Verwijder voor het opzuigen van vloeistoffen de filter- of wegwerpstofzak (zie hoofdstuk 7.6). Het gebruik van een speciaal natfilter wordt aanbevolen. Bij het bereiken van het maximale niveau wordt het afzuigen automatisch onderbroken. VOORZICHTIG Uittredend schuim en vloeistoffen X Schakel het apparaat direct uit en maak de vuilcontainer leeg. Het antistatic-systeem Tijdens het zuigen ontstaan er statische opladingen door wrijving in de afzuigslang. Deze kunnen zich voor de bediener op onaangename wijze, namelijk als elektrische schokken, manifesteren. De mobiele stofafzuiger is standaard uitgerust met een antistatic-systeem om deze statische opladingen af te leiden. Hiervoor dient echter de bijgevoegde antistatische afzuigslang te worden gebruikt.

Na afloop van het werk X Alleen varianten met AutoClean: Reinig het standaard filter automatisch of met de hand (zie hoofdstuk 8.2). X Schakelt u de mobiele stofafzuiger uit en haalt u de stekker uit het stopcontact. X Wikkelt u de aansluitkabel op. X Maakt u de vuilcontainer leeg. X Berg de mobiele stofafzuiger op in een droge ruimte, beschermd tegen onbevoegd gebruik.

Gevaar voor letsel, elektrische schokken X Haal vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact! X Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd. Beschadigde beveiligingsinrichtingen en onderdelen moeten op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is. Neem de volgende aanwijzingen in acht: – Tenminste eenmaal per jaar dient door de fabrikant of iemand die hiervoor geschoold is een stoftechnische controle uitgevoerd te worden, bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur. – Bij het uitvoeren van onderhouds- en reparatiewerkzaamheden dienen alle verontreinigde voorwerpen die niet naar tevredenheid kunnen worden gereinigd, afgevoerd te worden. Dergelijke voorwerpen dienen in niet-doorlatende zakken afgevoerd te worden in overeenstemming met de gangbare voorschriften voor de verwerking van dit soort afval. Standaard filter vervangen AANWIJZING Beschadiging van de motor X Zuig nooit zonder standaard filter, omdat de motor hierdoor beschadigd kan raken.

Onderhoud en verzorging WAARSCHUWING

Open de sluitklemmen [2-2] en neem het bovendeel van het apparaat [2-1] weg. Draai het bovendeel van het apparaat zo, dat het standaard filter naar boven gericht is (Afbeelding [9]). Haal de hendel [9-1] over en neem de opberghouder [9-2] weg. Verwijder het gebruikte standaard filter [9-3] en vervang het door een nieuw exemplaar. Voer het gebruikte standaard filter af in overeenstemming met de wettelijke bepalingen. Breng de opberghouder [9-2] in en haal de hendel [9-1] over totdat deze inklikt. Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.

Vuilcontainer leegmaken Na het wegnemen van het bovendeel kan de vuilcontainer [2-3] leeggemaakt worden. X Reinig na het opzuigen van vloeistoffen regelmatig de niveausensoren [10-1] met een zachte doek en controleer ze op beschadiging.

Accessoires Maak uitsluitend gebruik van de voor deze machine bestemde originele Festool-accessoires en het Festool-verbruiksmateriaal, omdat deze systeemcomponenten optimaal op elkaar zijn afgestemd. Bij het gebruik van accessoires en verbruiksmateriaal van andere leveranciers is een kwalitatieve beïnvloeding van de werkresultaten en een beperking van de garantieaanspraken waarschijnlijk. Al naar gelang de toepassing kan de slijtage van de machine of de persoonlijke belasting van uzelf toenemen. Bescherm daarom uzelf, uw machine en uw garantieaanspraken door uitsluitend gebruik te maken van originele Festool-accessoires en Festool-verbruiksmateriaal! De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op het internet op www.festool.com.

CTL/ CTL AC CLEANTEX

Modules Ter uitbreiding van de mobiele stofzuiger staan in het accessoireprogramma de volgende modules ter beschikking, die in een geautoriseerde onderhoudswerkplaats in het moduleslot [1-2] kunnen worden ingebouwd: – persluchtmodule, – contactdoosmodule met permanente stroomtoevoer, – contactdoosmodule met inschakelautomaat (niet voor de GB 110 V variant), – module voor energieafzuigarm (EAA) voor gebruik van de inschakelautomaat aan de EAA. Meer informatie over de modules vindt u op het internet onder "www.festool.com".

Afvoer Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Garantie Voor onze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijke bepalingen, minstens echter 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schade veroorzaakt door de gebruiker of door gebruik ingaande tegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop bekend was, blijft uitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van niet-originele accessoires en verbruiksmaterialen (bijv. schuurschijven) wordt niet in aanmerking genomen. Klachten kunnen alleen aanvaard worden als het toestel volledig naar de leverancier of naar een geautoriseerde Festool-klantendienstwerkplaats teruggestuurd wordt. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Voor het overige gelden de actuele garantiebepalingen van de fabrikant. Opmerking Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehouden.

Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgende richtlijnen en normen: 2006/42/EG, 2004/108/EG, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. Festool GmbH Wertstr. 20, D-73240 Wendlingen Dr. Johannes Steimel Hoofd onderzoek, ontwikkeling en technische documentatie REACh voor producten, accessoires en verbruiksmateriaal van Festool: REACh is de sinds 2007 in heel Europa toepasselijke chemicaliënverordening. Wij als „downstream-gebruiker“, dus als fabrikant van producten, zijn ons bewust van onze informatieplicht tegenover onze klanten. Om u altijd over de meest actuele stand van zaken op de hoogte te houden en over mogelijke stoffen van de kandidatenlijst in onze producten te informeren, hebben wij de volgende website voor u geopend: www.festool.com/reach
