BRUKSANVISNING CTL 36 E AC-LHS FESTOOL

Vi erklærer som eneansvarlige, at dette produkt er i overensstemmelse med følgende direktiver og standarder:

Bruk åndedrettsvern!

Symboler Advarsel mot generell fare Advarsel om elektrisk støt Advarsel! Apparatet kan inneholde helseskadelig støv.

Volumstrøm (luft) maks., turbin Undertrykk, maks., turbin

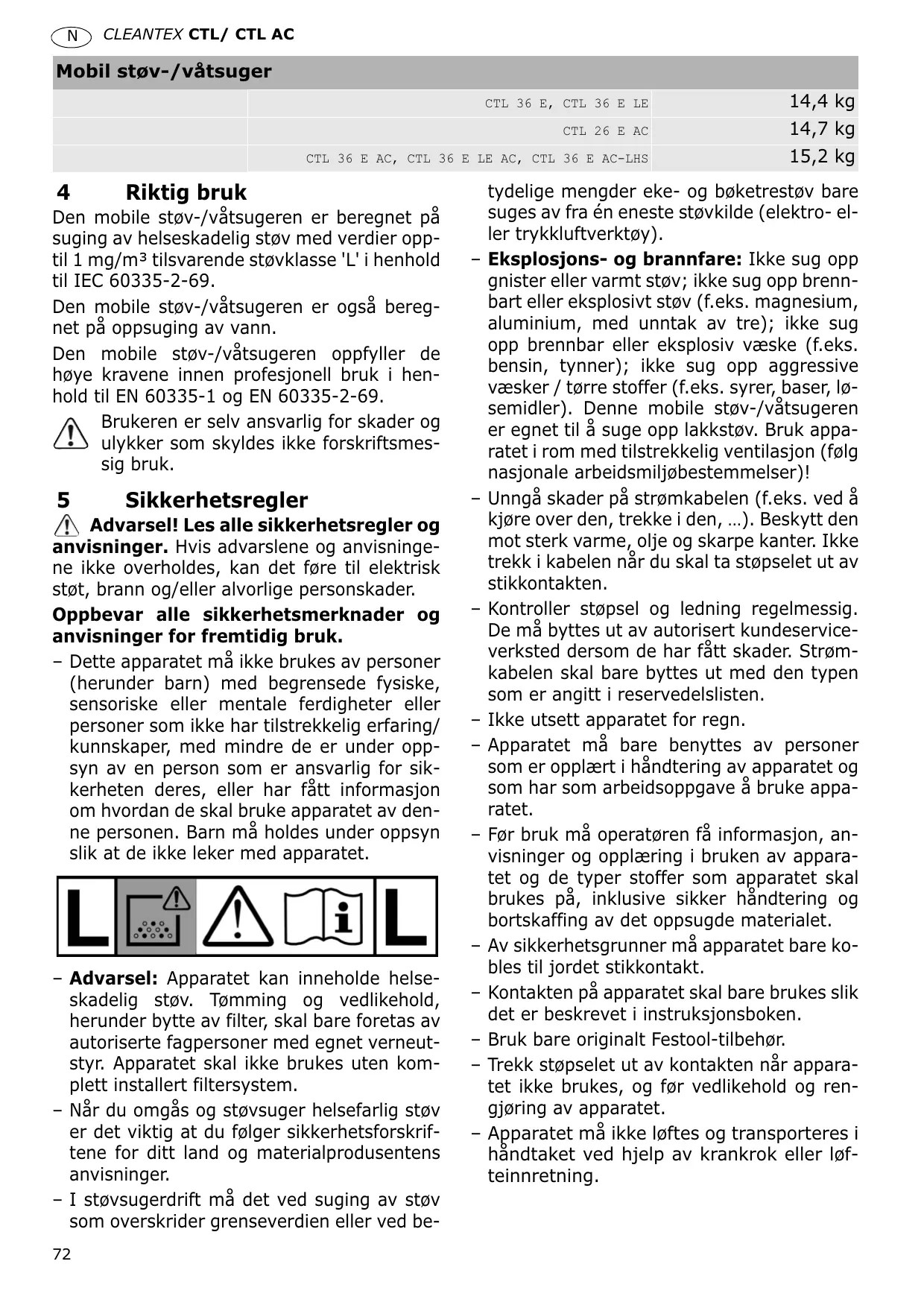

Riktig bruk Den mobile støv-/våtsugeren er beregnet på suging av helseskadelig støv med verdier opptil 1 mg/m³ tilsvarende støvklasse 'L' i henhold til IEC 60335-2-69. Den mobile støv-/våtsugeren er også beregnet på oppsuging av vann. Den mobile støv-/våtsugeren oppfyller de høye kravene innen profesjonell bruk i henhold til EN 60335-1 og EN 60335-2-69. Brukeren er selv ansvarlig for skader og ulykker som skyldes ikke forskriftsmessig bruk.

Sikkerhetsregler Advarsel! Les alle sikkerhetsregler og anvisninger. Hvis advarslene og anvisningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk. – Dette apparatet må ikke brukes av personer (herunder barn) med begrensede fysiske, sensoriske eller mentale ferdigheter eller personer som ikke har tilstrekkelig erfaring/ kunnskaper, med mindre de er under oppsyn av en person som er ansvarlig for sikkerheten deres, eller har fått informasjon om hvordan de skal bruke apparatet av denne personen. Barn må holdes under oppsyn slik at de ikke leker med apparatet.

– Advarsel: Apparatet kan inneholde helseskadelig støv. Tømming og vedlikehold, herunder bytte av filter, skal bare foretas av autoriserte fagpersoner med egnet verneutstyr. Apparatet skal ikke brukes uten komplett installert filtersystem. – Når du omgås og støvsuger helsefarlig støv er det viktig at du følger sikkerhetsforskriftene for ditt land og materialprodusentens anvisninger. – I støvsugerdrift må det ved suging av støv som overskrider grenseverdien eller ved be72

tydelige mengder eke- og bøketrestøv bare suges av fra én eneste støvkilde (elektro- eller trykkluftverktøy). Eksplosjons- og brannfare: Ikke sug opp gnister eller varmt støv; ikke sug opp brennbart eller eksplosivt støv (f.eks. magnesium, aluminium, med unntak av tre); ikke sug opp brennbar eller eksplosiv væske (f.eks. bensin, tynner); ikke sug opp aggressive væsker / tørre stoffer (f.eks. syrer, baser, løsemidler). Denne mobile støv-/våtsugeren er egnet til å suge opp lakkstøv. Bruk apparatet i rom med tilstrekkelig ventilasjon (følg nasjonale arbeidsmiljøbestemmelser)! Unngå skader på strømkabelen (f.eks. ved å kjøre over den, trekke i den, …). Beskytt den mot sterk varme, olje og skarpe kanter. Ikke trekk i kabelen når du skal ta støpselet ut av stikkontakten. Kontroller støpsel og ledning regelmessig. De må byttes ut av autorisert kundeserviceverksted dersom de har fått skader. Strømkabelen skal bare byttes ut med den typen som er angitt i reservedelslisten. Ikke utsett apparatet for regn. Apparatet må bare benyttes av personer som er opplært i håndtering av apparatet og som har som arbeidsoppgave å bruke apparatet. Før bruk må operatøren få informasjon, anvisninger og opplæring i bruken av apparatet og de typer stoffer som apparatet skal brukes på, inklusive sikker håndtering og bortskaffing av det oppsugde materialet. Av sikkerhetsgrunner må apparatet bare kobles til jordet stikkontakt. Kontakten på apparatet skal bare brukes slik det er beskrevet i instruksjonsboken. Bruk bare originalt Festool-tilbehør. Trekk støpselet ut av kontakten når apparatet ikke brukes, og før vedlikehold og rengjøring av apparatet. Apparatet må ikke løftes og transporteres i håndtaket ved hjelp av krankrok eller løfteinnretning.

Igangsetting ADVARSEL Ikke tillatt spenning eller frekvens! Fare for ulykker X Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet. X I Nord-Amerika er det kun tillatt å bruke Festool-maskiner med spenningsangivelse 120 V/60 Hz. Første gangs bruk X Åpne låseklemmene [2-2] og ta av apparatets overdel [2-1] . X Ta tilbehørsdelene ut av smussbeholderen [2-3] og emballasjen! X Legg en filter- eller avfallspose i smussbeholderen (se kapittel 7.6 og 7.7). X Sett på overdelen [2-1] og lukk låseklemmene [2-2]. X Monter kabelopprullingen på baksiden av den mobile støv-/våtsugeren (se bilde [3]). X Koble sugeslangen til apparatet. Slå på og av X Sett nettstøpselet inn i en jordet stikkontakt. ADVARSEL Skaderisiko ved ukontrollert start av verktøyet X Før du dreier bryteren i posisjon "AUTO" eller "MAN", må du passe på at det tilkoblede verktøyet er slått av. Bryteren [1-8] er også av/på-bryter. Bryterposisjon '0' Apparatkontakt [1-3] er strømløs, den mobile støv-/våtsugeren er slått av. Bryterposisjon 'MAN' Apparatkontakt [1-3] er strømførende, støv-/ våtsugeren starter. Bryterposisjon 'Auto' Apparatkontakt [1-3] er strømførende. Støv-/ våtsugeren starter når verktøyet som er koblet til, slås på.

Tilkobling av elektroverktøy

ADVARSEL Fare for personskader X Overhold de maksimale tilkoblingsverdiene på apparatkontakten (se kapittelet Tekniske spesifikasjoner). X Pass på at verktøyet er slått av før støpselet settes i eller tas ut.

Koble elektroverktøyet til apparatkontakten [1-3]. Gjennom montering av stikkontaktmodulen (med CTL 26 E SD i leveringsomfanget) kan du bruke den mobile støv-/våtsugeren på følgende måte: – CTL 26 E SD E/A: Stikkontaktmodul med innkoblingsautomatikk til bruk av to elektroverktøy, f.eks. 2 slipere, 1 stikksag + 1 sliper – CTL 26 E SD: Stikkontaktmodul med permanent strømtilførsel som brukes som skjøteledning, f.eks. lader, lampe osv. L Den registrerte samlede ytelsen, uavhengig av type stikkontakt, skal ikke overskride den påtrykte vedien. Tilkobling av trykkluftverktøy ADVARSEL Fare for personskader X Pass på at trykkluftverktøyet er slått av før støpselet settes i eller tas ut. Ved montering av trykkluftmodulen [1-2] (496141; CTL 36 E LE, CTL 36 E LE AC inngår i leveransen) fungerer innkoblingsautomatikken til den mobile støv-/våtsugeren også i forbindelse med trykkluftverktøy. I tillegg anbefaler vi å montere tilførselsenhet VE (495886). Tilførselsenheten filtrerer og oljer trykkluften, og gjør det mulig å regulere lufttrykket. For tilkobling av Festool trykkluftverktøy med IAS-system fås et IAS-koblingsstykke (454757). For å sikre at innkoblingsautomatikken fungerer som den skal, må verktøyets driftstrykk ligge på 6 bar.

Justering av sugekraft Med sugekraftreguleringen [1-9] kan sugekraften reguleres. Det gjør det mulig med presis tilpassing til forskjellige typer suging. Festing av bremse Ved å skifte posisjon på den svarte bremsehendelen [1-13] unngår du at den mobile støv-/våtsugeren ruller bort. Løft støv-/våtsugeren forsiktig opp på forsiden og trykk den svarte bremsehendelen nedover til den smekker på plass. For å løsne hendelen trykker du på den grønne hendelen. [1-12]. Temperatursikring Som beskyttelse mot overoppheting slår en temperatursikring støv-/våtsugeren av innen den oppnår en kritisk temperatur. X Slå av den mobile støv-/våtsugeren og la den avkjøle i ca. 5 minutter. L Hvis den mobile støv-/våtsugeren ikke kan slås på igjen etterpå, må du ta kontakt med Festool kundeservice.

Bytte av filterpose Ta ut filterpose [4] X Åpne låseklemmene [2-2] og ta av apparatets overdel [2-1] . X Ta ut filterposen. X Kvitt deg med den brukte filterposen i overensstemmelse med lokale regler for avfallshåndtering. X Rengjør smussbeholderen[2-3]. Sette inn filterpose [5] X Sett i en ny filterpose (FIS-CT 26/36) (bilde [5]). Viktig: Trykk filterposemuffen kraftig på åpningen. X Sett på overdelen [2-1] og lukk låseklemmene [2-2]. L Pass på at filterposen ikke blir klemt mellom over- og underdelen.

Bytte av avfallspose Ta ut avfallspose[6] X Åpne låseklemmene [2-2] og ta av apparatets overdel [2-1] . X Lukk avfallsposen. X Ta ut avfallsposen. X Kvitt deg med den brukte avfallsposen i overensstemmelse med lokale regler for avfallshåndtering. X Rengjør smussbeholderen[2-3].

Sett på overdelen [2-1] og lukk låseklemmene [2-2].

Håndtering Slangedepot: Etter endt arbeid kan sugeslangen føres gjennom åpningen [8-3] og legges i slangedepotet. Før strømledningen gjennom åpningen [8-2] og legg den også i slangedepotet. Systaineroppbevaring SysDoc: På oppbevaringsflaten kan en systainer festes med de to sleidene [8-1] .

AUTOClean – Rengjøring av hovedfilter (bare varianter med AutoClean) For å oppnå en jevnt høy sugekraft for fint støv, kan du stille inn [1-7] frekvensen for automatisk rengjøring trinnløst på bryteren. Bruk bare automatisk rengjøring i forbindelse med en avfallspose (oppfyllelse av støvklasse 'L'). Sett bryteren i stilling 0 ved våtsuging og arbeid med filterpose[1-7]. X Ved mye støv stiller du den automatiske rengjøringen [1-7] på den maksimale verdien. Manuell rengjøring Dersom sugekraften blir dårligere, kan du starte rengjøringen manuelt ved å dreie apparatbryteren [1-8] til symbolet AC på en av sidene av apparatbryteren. Hvis hovedfilteret er svært tilsmusset, anbefaler vi komplett rengjøring: X Still sugekraftreguleringen [1-9] på maksimal sugeeffekt. X Steng åpningen på dysen eller sugeslangen med håndflaten i 10 sekunder. X Drei apparatbryteren [1-8] til symbolet AC.

CTL/ CTL AC CLEANTEX

L Ved bruk av låsesleide CT-VS (best.nr.: 497926) er det mulig med fullstendig rengjøring uten at det tilkoblede elektroverktøyet må demonteres. Ved intensiv bruk og støv som sitter godt fast, kan det være nødvendig å rengjøre hovedfilteret mekanisk (f.eks. ved støvsuging). Bruk åndedrettsvern! Spesielle bruksområder CTL 36 E AC- LHS Bruk av den mobile støv-/våtsugeren i kombinasjon med PLANEX : X Bruk den bruddsikre sugeslangen D 36 mm x 3,5 m-AS som følger med. X Bruk den medfølgende spesial-sugemuffen til tilkobling av PLANEX. X Sett den medfølgende låsesleiden CT-VS mellom sugeåpningen [1-1] og sugeslangen. X Monter verktøyholderen i henhold til den vedlagte monteringsanvisningen. X Ved suging med PLANEX skal du bare bruke avfallsposen. Da frigjøres minst mulig støv. Suging av tørre stoffer FORSIKTIG Helseskadelig støv Skader på luftveiene X Bruk filter- eller avfallspose når du suger opp helseskadelige stoffer!

Når det er oppnådd maksimalt fyllnivå, avbrytes sugingen automatisk. FORSIKTIG Skum og væske som trenger ut X Slå av apparatet umiddelbart og tøm smussbeholderen. Det antistatiske systemet Under suging oppstår det statisk utladning i sugeslangen på grunn av friksjon. Brukerne av apparatet kan merke den statiske utladningen som ubehagelige elektriske støt. For at slike statiske utladninger skal bli ledet bort, er den mobile støv-/våtsugeren utstyrt med antistatisk system som standard. Imidlertid må den vedlagte antistatiske sugeslangen brukes for at dette skal oppnås. Etter arbeidet X Gjelder bare varianter med AutoClean: Rengjør hovedfilteret automatisk eller manuelt (se kapittelet 8.2). X Slå av den mobile støv-/våtsugeren og trekk ut støpselet fra kontakten. X Vikle opp strømledningen. X Tøm smussbeholderen. X Sett den mobile støv-/våtsugeren i et tørt rom som er stengt for uvedkommende.

Vedlikehold og pleie ADVARSEL Pass på følgende ved suging av støvet fra arbeidende elektroverktøy: Når utblåsningsluften ledes tilbake ut i rommet, må det være tilstrekkelig luftsirkulasjonsrate L i rommet. For å overholde de nødvendige grenseverdiene, må den tilførte volumstrømmen være maksimalt 50 % av friskluftvolumstrømmen (romvolum VR x luftsirkulasjonsrate LW). Ta i tillegg hensyn til de regionale bestemmelsene. Skaderisiko. Elektrisk støt X Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på maskinen! X Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, må bare gjennomføres av et autorisert kundeservice-verksted. Pass på følgende: Et hovedfilter som er fuktig, tettes raskere når det suges tørre stoffer. Derfor bør hovedfilteret tørkes før støvsuging, eller byttes med et tørt. Skadede verneinnretninger og deler må repareres eller byttes fagmessig av et godkjent verksted dersom ikke annet er oppgitt i bruksanvisningen.

eks. skade på filteret, generell tetthet av apparatet og kontrollutstyrets funksjon. – Ved gjennomføring av vedlikeholds- og reparasjonsarbeider må alle urene gjenstander som ikke kan rengjøres på en tilfredsstillende måte, byttes ut og kastes. Slike gjenstander må bortskaffes i tette sekker i henhold til gjeldende bestemmelser for bortskaffing av slikt avfall. Bytte av hovedfilter OBS Skader på motoren X Sug aldri uten det innebygde hovedfilteret, fordi dette kan skade motoren.

Åpne låseklemmene [2-2] og ta av apparatets overdel [2-1] . Drei på den øvre apparatdelen slik at hovedfilteret peker oppover (bilde[9]). Skift posisjon på hendelen [9-1] og ta av holderen [9-2] . Ta ut det brukte hovedfilteret [9-3] og bytt det med et nytt. Kvitt deg med det brukte hovedfilteret i overensstemmelse med lokale regler for avfallshåndtering. Sett holderen [9-2] inn og legg om hendelen [9-1] til den smekker på plass. Sett på overdelen [2-1] og lukk låseklemmene [2-2].

Tømming av smussbeholderen Etter at du har tatt av overdelen, kan smussbeholderen [2-3] tømmes. X Rengjør nivåføleren [10-1] regelmessig etter suging av væske, og kontroller den for skader.

Tilbehør Bruk bare originalt Festool-tilbehør og Festoolforbruksmateriale som er laget til denne maskinen, siden disse systemkomponentene er optimalt tilpasset til hverandre. Ved bruk av tilbehør og forbruksmateriale fra andre tilbydere senkes kvaliteten på arbeidsresultatet og en sannsynlig innskrenking av garantien. Alt etter bruk kan slitasjen på maskinen eller den personlige belastningen på deg økes. Beskytt derfor deg selv, maskinen og din garantirett ved kun å benytte originalt Festool-tilbehør og Festool-forbruks-materiale.

Bestillingsnumrene til tilbehør og filter finner du i Festool-katalogen eller på Internett under "www.festool.com". Moduler I tilbehørsprogrammet står flere moduler til rådighet for utvidelse av den mobile støv-/våtsugeren. Modulene kan monteres på modulkontakt [1-2] av et autorisert kundeserviceverksted: – trykkluftmodul – stikkontaktmodul med permanent strømtilførsel – stikkontaktmodul med innkoblingsautomatikk (ikke for GB 110 V-variant) – modul for energiavsugingsenhet (EAA) til bruk av innkoblingsautomatikken på EAA Nærmere informasjon om modulene finner du på Internett under "www.festool.com".

Avhending Kast aldri apparatet i husholdningsavfallet! Returner maskin, tilbehør og emballasje til et miljøvennlig gjenvinningsanlegg. Følg bestemmelsene som gjelder i ditt land.

Garanti Vi garanterer mot material- og produksjonsfeil på våre maskiner i henhold til nasjonale lover, og minst i 12 måneder. Innenfor EU er garantiperioden 24 måneder (kvittering eller leveringsseddel må fremlegges som bevis). Skader som skyldes naturlig slitasje, overbelastning, ufagmessig behandling eller skader som er forårsaket av brukeren eller bruk som ikke er i henhold til bruksanvisningen, eller skader som var kjent ved kjøp, dekkes ikke av garantien. Skader som skyldes bruk av ikke-originalt tilbehør og forbruksmateriell (f.eks. slipetallerkener), dekkes heller ikke av garantien. Reklamasjoner godkjennes kun dersom maskinen sendes umontert tilbake til leverandøren eller et autorisert Festool servicesenter. Oppbevar bruksanvisningen, sikkerhetsforskrifter, reservedelsliste og kjøpsbevis på et trygt sted. Ellers gjelder de til enhver tid gjeldende garantibetingelsene fra produsenten. Merknad På grunn av fortløpende forsknings- og utviklingsarbeid tas det forbehold om endringer i de tekniske opplysningene i dokumentet.

Vi erklærer under eget ansvar at dette produktet er i samsvar med følgende rådsdirektiver og normer: Festool GmbH Wertstr. 20, D-73240 Wendlingen Dr. Johannes Steimel Leder for forskning, utvikling, teknisk dokumentasjon REACh for Festool-produkter, tilbehør og forbruksmateriell: REACh har siden 2007 vært gjeldende kjemikalievedtekt over hele Europa. Som produsent av produkter som inneholder kjemikalier, er vi bevisst på vår informasjonsplikt overfor kundene. For at vi alltid skal kunne holde deg oppdatert og gi deg informasjon om mulige stoffer i våre produkter som finnes på listen, har vi opprettet følgende nettside: www.festool.com/reach
