KÄYTTÖOHJE GN9125 JABRA

Suomi – GN9120/GN9125 käsikirja

Byta ut batteriet Det medföljande batteriet fungerar normalt problemfritt under flera år. Gör så här om du behöver byta batteriet: 1. Demontera huvudbåge eller öronkrok (se avsnitt 4). 2. Skruva loss den lilla plattan som håller batteriet på plats och ta bort batteriet. 3. Stoppa in ett nytt batteri i batterifacket. Obs! Se till att batteriet sitter rätt i headsetet med batteriets pluspol vänd mot symbolen + i batterifacket. 4. Skruva fast plattan igen. Montera huvudbågen eller öronkrok igen.

Tässä käyttöoppaassa on lisätietoja GN9120/GN9125 -sankaluurin käyttöönotosta, käytöstä ja huollosta. Huomautus: Oppaan kuvissa näkyy yhdellä kuulokkeella varustettu Mono-versio, mutta ohje kattaa myös Duo-version (kaksi kuuloketta) ja GN9125.

Sisällys 1. Tuotetiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 GN9120/GN9125 -sankaluurin asennuksen tarkistaminen Akun lataus ja käyttö

2. Toiminnot ja säädöt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 Monitoimipainike Pluspainikkeen (+) ja miinuspainikkeen (–) toiminta Mikrofonin asento

3. Puhelun etävastaus ja -lopetus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 Minnesåterställning När batteriet tas ut eller nätadaptern är urkopplad (mer än några sekunder), försvinner alla anpassade headset-inställningar och headsetet återgår till fabriksinställningarna.

Puheluihin vastaaminen ja puheluiden soittaminen GN1000 -linjakytkimen tai Electronic Hook Switch -toiminnon avulla GN9120/GN9125 -laitteen käyttäminen yhdessä Electronic Hook Switch (EHS) -toiminnon kanssa

Onnittelut langattoman GN9120/GN9125 -sankaluurin hankinnasta. GN9120/ GN9125 sisältää langattoman sankaluurin ja puhelimeen liitettävän tukiaseman. GN9120/GN9125 mahdollistaa täyden liikkuvuuden ja jättää kädet vapaiksi. Puhelinkeskusteluissa äänenlaatu ja kuuluvuus ovat parhaat mahdolliset.

De plastpåsar som GN9120/GN9125 och dess delar levereras i kan vara farliga för barn. Påsarna eller de många smådelar de innehåller kan orsaka kvävning. Produkten får endast öppnas för byte av batteri. Endast auktoriserade återförsäljare eller serviceverkstäder får annars öppna enheten. Om några delar behöver bytas ut, t.ex. på grund av normalt slitage eller skada, kontaktar du återförsäljaren. Gör dig av med produkten och batteriet i enlighet med lokala bestämmelser. Spara den här handboken för framtida behov.

Jos vihreä yhteys-merkkivalo ei syty, tarkista tukiaseman johdot ja liitäntä virtalähteeseen. Jos sankaluurin puhelinyhteys-merkkivalo ei vilku jatkuvasti, aseta sankaluuri takaisin paikalleen tukiasemaan ja nosta se sitten uudelleen tukiasemasta.

GN9120/GN9125 -sankaluurin asennuksen tarkistaminen Kun irrotat sankaluurin tukiasemasta, vihreä yhteys-merkkivalo syttyy tukiaseman etupuolella ja sankaluurin puhelinyhteys-merkkivalo alkaa vilkkua.

Akun lataus ja käyttö Kun et käytä sankaluuria, aseta se takaisin paikalleen tukiasemaan latautumaan. Tarkista, että puhelinyhteysmerkkivalo ei pala. Jos puhelinyhteys-merkkivalo palaa sankaluurin takaisin paikalleen asettamisen jälkeen,

irrota sankaluuri tukiasemasta ja aseta se sitten takaisin paikalleen tukiasemaan. Jos akussa on liian vähän virtaa, sankaluurin piippausääni varoittaa siitä 20 sekunnin välein. Huomautus: Latauskerrat kuluttavat akkua. Huomautus: Akun latausvalo vilkkuu tukiasemassa jatkuvasti latauksen aikana. Kun akku on täysin latautunut, valo palaa kiinteänä.

Mikrofonin asento Säädä sankaluurin mikrofoninvarsi niin, että mikrofoni osoittaa suun suuntaan ja on mahdollisimman lähellä suuta. Huomautus: Mikrofoninvartta ei voi kääntää 360:ta astetta. Älä käännä vartta pidemmälle, kuin se vastuksetta siirtyy.

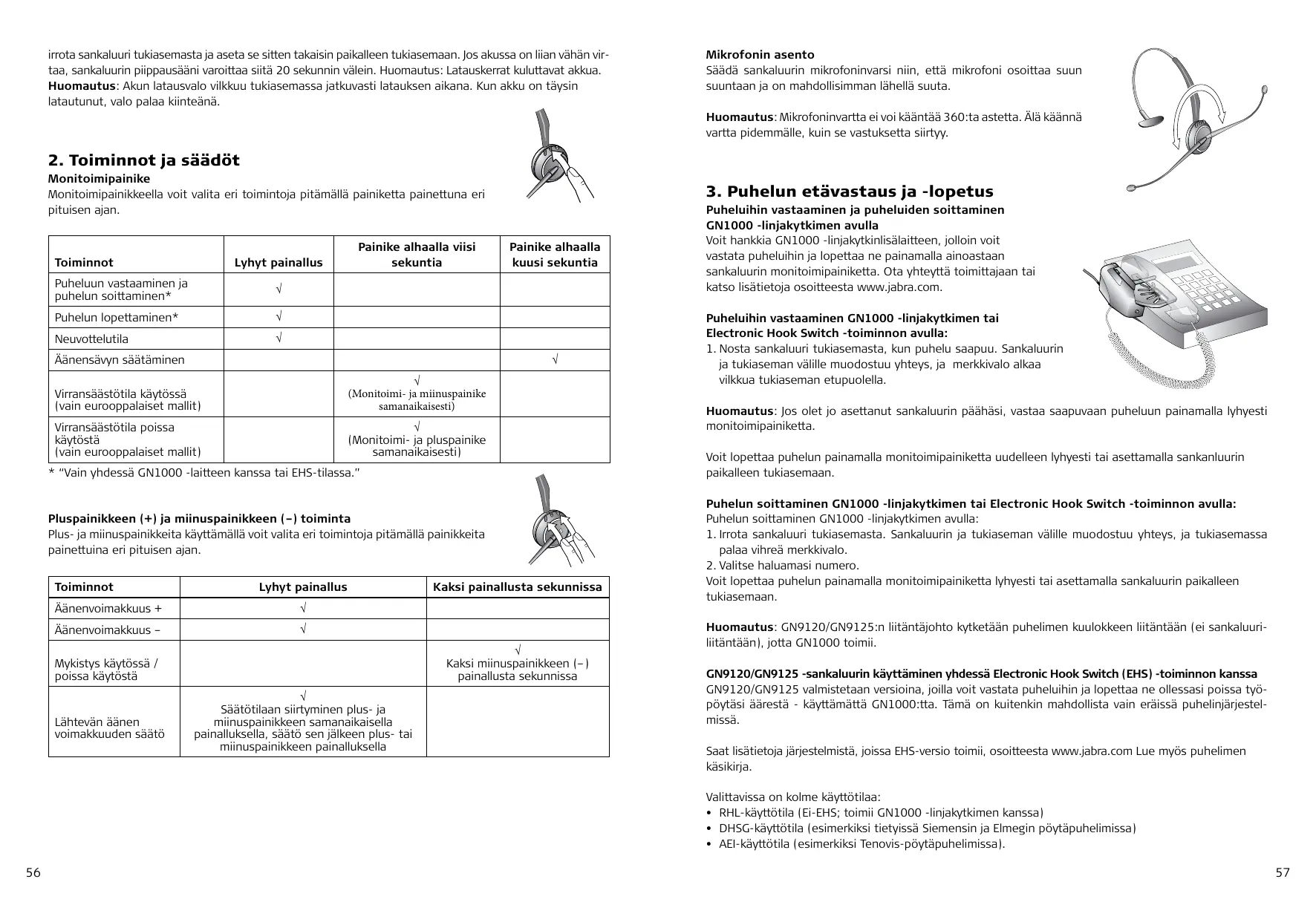

2. Toiminnot ja säädöt Monitoimipainike Monitoimipainikkeella voit valita eri toimintoja pitämällä painiketta painettuna eri pituisen ajan.

Puheluun vastaaminen ja puhelun soittaminen*

Puhelun lopettaminen*

Painike alhaalla viisi sekuntia

3. Puhelun etävastaus ja -lopetus

Painike alhaalla kuusi sekuntia

Äänensävyn säätäminen Virransäästötila käytössä (vain eurooppalaiset mallit)

√ (Monitoimi- ja miinuspainike samanaikaisesti)

Virransäästötila poissa käytöstä (vain eurooppalaiset mallit)

√ (Monitoimi- ja pluspainike samanaikaisesti)

* “Vain yhdessä GN1000 -laitteen kanssa tai EHS-tilassa.”

Pluspainikkeen (+) ja miinuspainikkeen (–) toiminta Plus- ja miinuspainikkeita käyttämällä voit valita eri toimintoja pitämällä painikkeita painettuina eri pituisen ajan. Toiminnot

√ √ Kaksi miinuspainikkeen (–) painallusta sekunnissa

Mykistys käytössä / poissa käytöstä

Lähtevän äänen voimakkuuden säätö

Kaksi painallusta sekunnissa

√ Säätötilaan siirtyminen plus- ja miinuspainikkeen samanaikaisella painalluksella, säätö sen jälkeen plus- tai miinuspainikkeen painalluksella

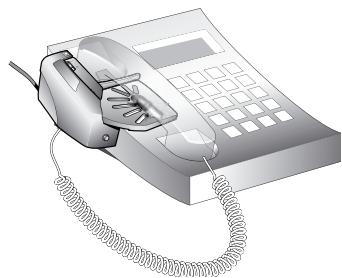

Puheluihin vastaaminen ja puheluiden soittaminen GN1000 -linjakytkimen avulla Voit hankkia GN1000 -linjakytkinlisälaitteen, jolloin voit vastata puheluihin ja lopettaa ne painamalla ainoastaan sankaluurin monitoimipainiketta. Ota yhteyttä toimittajaan tai katso lisätietoja osoitteesta www.jabra.com. Puheluihin vastaaminen GN1000 -linjakytkimen tai Electronic Hook Switch -toiminnon avulla: 1. Nosta sankaluuri tukiasemasta, kun puhelu saapuu. Sankaluurin ja tukiaseman välille muodostuu yhteys, ja merkkivalo alkaa vilkkua tukiaseman etupuolella. Huomautus: Jos olet jo asettanut sankaluurin päähäsi, vastaa saapuvaan puheluun painamalla lyhyesti monitoimipainiketta. Voit lopettaa puhelun painamalla monitoimipainiketta uudelleen lyhyesti tai asettamalla sankanluurin paikalleen tukiasemaan. Puhelun soittaminen GN1000 -linjakytkimen tai Electronic Hook Switch -toiminnon avulla: Puhelun soittaminen GN1000 -linjakytkimen avulla: 1. Irrota sankaluuri tukiasemasta. Sankaluurin ja tukiaseman välille muodostuu yhteys, ja tukiasemassa palaa vihreä merkkivalo. 2. Valitse haluamasi numero. Voit lopettaa puhelun painamalla monitoimipainiketta lyhyesti tai asettamalla sankaluurin paikalleen tukiasemaan. Huomautus: GN9120/GN9125:n liitäntäjohto kytketään puhelimen kuulokkeen liitäntään (ei sankaluuriliitäntään), jotta GN1000 toimii. GN9120/GN9125 -sankaluurin käyttäminen yhdessä Electronic Hook Switch (EHS) -toiminnon kanssa GN9120/GN9125 valmistetaan versioina, joilla voit vastata puheluihin ja lopettaa ne ollessasi poissa työpöytäsi äärestä - käyttämättä GN1000:tta. Tämä on kuitenkin mahdollista vain eräissä puhelinjärjestelmissä. Saat lisätietoja järjestelmistä, joissa EHS-versio toimii, osoitteesta www.jabra.com Lue myös puhelimen käsikirja. Valittavissa on kolme käyttötilaa: • RHL-käyttötila (Ei-EHS; toimii GN1000 -linjakytkimen kanssa) • DHSG-käyttötila (esimerkiksi tietyissä Siemensin ja Elmegin pöytäpuhelimissa) • AEI-käyttötila (esimerkiksi Tenovis-pöytäpuhelimissa).

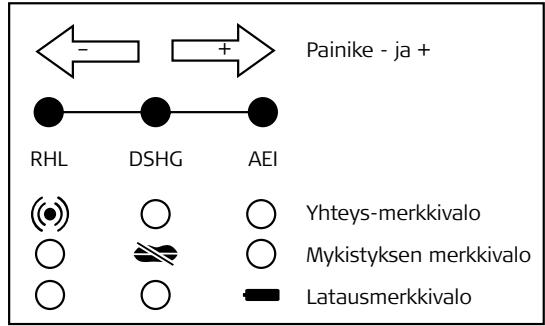

Huomautus: GN9120/GN9125:n EHS-versiossa on tehdasasetuksena DHSG-käyttötila. Voit siirtyä DHSG-, AEI- ja RHL-liittymästä toiseen seuraavasti: – + Painike - ja + 1. Aseta sankaluuri tukiasemaan niin, että puhelinyhteys-merkkivalo tulee etupuolelle. 2. Kun sankaluuri on paikallaan tukiasemassa, RHL DSHG AEI pidä sankaluurin miinus- ja pluspainikkeita samanaikaisesti alhaalla kuuden sekunnin Yhteys-merkkivalo ajan, kunnes sankaluurin puhelinyhteysMykistyksen merkkivalo merkkivalo alkaa vilkkua nopeasti. 3. Nyt voit valita haluamasi käyttötilan. Latausmerkkivalo 4. Voit valita EHS-käyttötilan siirtymällä pluspainiketta painaen oikealle tai miinuspainiketta painaen vasemmalle. Tukiasemassa on kolme merkkivaloa, jotka ilmoittavat käyttötilan. Katso oheisesta kuvasta käyttötilan merkkivalot. Huomautus: Jos et paina äänenvoimakkuuden plus- tai miinuspainiketta 15 sekuntiin, viimeksi valittuna ollut käyttötila aktivoituu. 5. Voit poistua käyttötilan vaihtotilasta pitämällä äänenvoimakkuuden plus- ja miinuspainikkeita samanaikaisesti alhaalla kuuden sekunnin ajan. 6. Vain GN1000 -linjakytkin: asenna linjakytkin mukana toimitetun pika-asennusoppaan ohjeiden mukaisesti.

4. Äänimerkit ja merkkivalot GN9120/GN9125 -sankaluurin ja tukiaseman äänimerkit ja merkkivalot ilmoittavat tuotteen asentamiseen ja käyttämiseen liittyvistä toiminnoista ja tiloista. Sankaluurissa ovat käytössä sekä äänimerkit että merkkivalot. Tukiasemassa ovat käytössä puhelinyhteys- ja yhteys-merkkivalot sekä yleiset merkkivalot. Perehtymällä äänimerkkeihin ja merkkivaloihin saat GN9120/GN9125 -sankaluurista suurimman hyödyn.

Sankaluurin äänimerkit: Sankaluurin toiminto Kantomatkan ulkopuolella Mykistys käytössä Akun virta vähissä Äänenvoimakkuuden säätö Suurin äänenvoimakkuus Pienin äänenvoimakkuus Äänensävyn säätäminen Sankaluurin lisääminen neuvottelupuheluun Saapuva puhelu

Äänimerkki Merkkiääni 10 sekunnin välein Merkkiääni 15 sekunnin välein Merkkiääni 20 sekunnin välein Matala ääni joka painalluksella Lyhyt Merkkiääni Lyhyt Merkkiääni Merkkiääni (ilmoittaa, kun 6 sekuntia on kulunut) Merkkiääni isäntäsankaluurissa Merkkiääni (vain käytettäessä GN1000 -linjakytkintä)

Sankaluurin merkkivalot: Sankaluurin tila Virransäästötila

Lähtevän äänen voimakkuuden säätö

Sankaluurin merkkivalo Vilkkuu nopeasti tilasta toiseen siirryttäessä Vilkkuu nopeasti tilasta toiseen siirryttäessä

Tukiaseman merkkivalot: Tukiaseman puhelinyhteys-merkkivalo Latautuu Lataus valmis Mykistys Virransäästötila Sankaluurin lisääminen neuvottelupuheluun

Yhteys sankaluurin ja tukiyksikön välillä EHS (Electronic Hook Switch) -asetus Sankaluurin rekisteröiminen tukiasemaan

Puhelinyhteys-merkkivalo Akun latausmerkkivalo vilkkuu Akun latausmerkkivalo palaa kiinteänä Mykistyksen merkkivalo syttyy Yhteys-merkkivalo vilkkuu 10 sekunnin välein Kaikki merkkivalot vilkkuvat, jonka jälkeen akun merkkivalo syttyy Yhteyden merkkivalo syttyy Lisätietoja erillisessä osassa Kaikki merkkivalot vilkkuvat noin 4 sekunnin ajan, minkä jälkeen akun merkkivalo syttyy Puhelinyhteys-merkkivalo vilkkuu

5. Vianmääritys Valintaääntä ei kuulu • Tarkista, että kaikki johdot ja pistokkeet ovat kunnolla kiinni. • Tarkista, että sähköjohto on kytkettynä ja saa virtaa. • Tarkista, että puhelinyhteys-merkkivalo palaa. Jos merkkivalo ei pala, aseta sankaluuri takaisin paikalleen tukiasemaan ja irrota se sitten uudelleen. • Tarkista, että akku on latautunut. Jos akku on latautunut, sen latausmerkkivalo syttyy tukiasemassa, kun asetat sankaluurin oikein paikalleen tukiasemaan. Henkilö, jonka kanssa keskustelen, ei kuule kunnolla ääntäni • Tarkista, että mykistys on poissa käytöstä. • Tarkista sankaluurin mikrofoninvarren asento ja varmista, että mikrofoni sijaitsee mahdollisimman lähellä suuta. • Säädä mikrofonin äänenvoimakkuus uudelleen. • Olet ehkä tukiaseman toiminta-alueen ulkopuolella. Siirry lähemmäksi tukiasemaa. Akun latausvalo vilkkuu jatkuvasti Tarkista, että akku on oikein sankaluurissa ja/tai sankaluuri on asetettu oikein tukiasemaan. Olen asentanut GN9120/GN9125 -sankaluurin oikein, mutta sankaluurista kuuluu silti surinaa Sankaluurin ja tukiaseman väliset radioaallot saattavat aiheuttaa häiriöitä puhelimen toimintaan. Siirrä tukiasema vähintään 30 cm:n etäisyydelle puhelinlaitteesta. Jos käytössäsi on laitteen Euroopan markkinoilla myytävä malli, voit vaihtoehtoisesti asettaa sankaluurin virransäästötilaan. Henkilö puhelinlinjan toisessa päässä ei kuule ääntäni Tarkista, että puhelimen asetuskytkin on oikeassa asennossa ja että olet säätänyt lähtevän äänen voimakkuuden. Lue tämän käyttöoppaan aihetta käsittelevä kohta. Painaessani monitoimipainiketta GN1000 -linjakytkin nostaa puhelimen kuulokkeen, mutta puhelu ei yhdisty Kun käytät GN9120/GN9125 -sankaluurin kanssa GN1000 -linjakytkintä, tarkista, että tukiasema on kytketty puhelimen kuulokkeen liitäntään eikä sankaluuri-liitäntään. Katso kuvia GN1000 -linjakytkimen pikaoppaassa.

Ääni toistuu sankaluurissa kaikuna Tarkista, että puhelimen äänenvoimakkuus on säädetty keskisuureksi tai pieneksi. Säädä tarvittaessa sankaluurin mikrofonin äänenvoimakkuus pienemmäksi. Ostamassani GN9120/GN9125, EHS-mallissa on sisäinen Electronic Hook Switch -toiminto, mutta se ei toimi puhelinlaitteessani Tarkista, että GN9120/GN9125 on yhteensopiva puhelinjärjestelmäsi kanssa, ja aseta GN9120/GN9125 oikeaan käyttötilaan. Kun käytät tavallisessa puhelimessa sankaluuria ja GN1000 -linjakytkintä, aseta GN9120/GN9125 RHL-käyttötilaan. Sankaluuri lakkasi odottamatta toimimasta ja kaikki merkkivalot sammuivat Sankaluuri pitää rekisteröidä uudelleen tukiasemaan. Lue tämän oppaan sivulta 60 kohta Uuden sankaluurin rekisteröiminen. Lisätietoja ja usein kysyttyjä kysymyksiä on osoitteessa www.jabra.com.

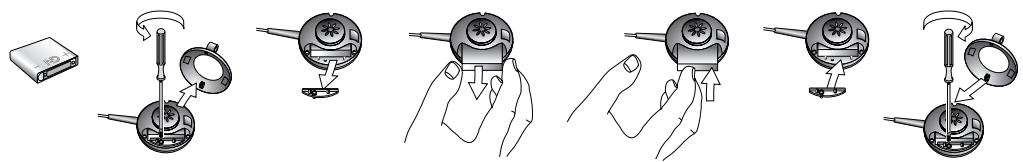

6. Uudelleenmääritys Akun vaihto GN-sankaluurien mukana toimitettu akku toimii useita vuosia. Kun haluat vaihtaa akun, toimi seuraavasti: 1. Irrota tukikoukku/pääpanta. 2. Ruuvaa akkua paikallaan pitävä pieni levy irti ja irrota akku. 3. Lisää lokeroon uusi akku. Huomautus: Varmista, että akku on oikein asetettu sankaluuriin ja että akun plusnapa on sankaluurin akkulokeron plusmerkinnän kohdalla. 4. Kiristä levy ruuvilla takaisin kiinni. Kiinnitä tukikoukku/pääpanta takaisin paikalleen.

7. Puhdistus, turvallisuus ja huolto Puhdista sankaluuri (myös varsi- ja kuulokeosa) tarvittaessa pyyhkimällä hiukan kostealla liinalla. Kostuta liina vedellä, johon voit tarvittaessa lisätä hiukan pesuainetta. Älä päästä kosteutta tai nesteitä liittimiin tai muihin aukkoihin. Tukiasemasta ja johdoista voidaan pyyhkiä tarvittaessa pölyt kuivalla liinalla. Korvatyyny ja levyke voidaan puhdistaa tai vaihtaa. Käytä puhdistukseen vain vettä, johon voit tarvittaessa lisätä hiukan pesuainetta. • Kun puhdistat tai vaihdat levykkeen, irrota se ensin kuulokeosasta. • Kun puhdistat tai vaihdat kuulokeosan korvatyynyn, vedä se varovaisesti irti levykkeestä. • Älä upota GN9120/GN9125 -laitetta veteen. • Vaihda korvatyynyt kerran vuodessa käyttömukavuuden varmistamiseksi. GN9120/GN9125 -sankaluurin ja sen osien suojamuovit eivät ole lasten leikkikaluja. Muovipussi tai sen sisältämät monet pienet osat voivat suuhun joutuessaan aiheuttaa tukehtumisvaaran. Tuotteen saa purkaa vain akun vaihtamista varten. Vain valtuutettu jälleenmyyjä tai huoltoliike saa purkaa tuotteen muusta syystä. Jos jokin GN9120/GN9125 -laitteen osa on vaihdettava jostain syystä, kuten normaalin kulumisen tai rikkoutumisen vuoksi, ota yhteys jälleenmyyjään. Hävitä tuote ja akku paikallisten määräysten ja säädösten mukaisesti. Säilytä käsikirja myöhempää käyttöä varten.

Muistin nollaus Kun akku irrotetaan tai laitteesta katkaistaan virta (vähintään muutamaksi sekunniksi), kaikki sankaluuriin säädetyt asetukset nollautuvat ja tehdasasetukset tulevat käyttöön. Uuden sankaluurin rekisteröiminen Voit rekisteröidä tukiasemaan uuden sankaluurin, jos alkuperäinen häviää tai vahingoittuu. Rekisteröi uusi sankaluuri seuraavasti: 1. Irrota virtajohto muutamaksi sekunniksi. 2. Aseta uusi sankaluuri tukiasemaan. 3. Kytke virtajohto takaisin tukiasemaan. 4. Kaikki merkkivalot vilkkuvat noin 4 sekunnin ajan. Tämän jälkeen vain akun latausvalo palaa. 5. Uusi sankaluuri on valmis käyttöä varten.
