MANUALE UTENTE GN9125 JABRA

Italiano – Guida all’utrilizzo del GN9120/GN9125 Questa guida all’utrilizzo fornisce ulteriori informazioni sulla configurazione, l’uso e la manutenzione del GN9120/GN9125. Nota: le illustrazioni presenti nella guida si riferiscono alla versione Mono (un auricolare), ma sono valide anche per la versione Duo (due auricolari) e il GN9125.

Sommario 1. Informazioni sul prodotto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Verifica del montaggio del GN9120/GN9125 Carica e uso della batteria

2. Caratteristiche e personalizzazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Pulsante multifunzione Funzionalità dei pulsanti + e – Posizionamento del microfono

3. Funzionalità di sollevamento microtelefono remoto. . . . . . . . . . . . . . . . . . . . . . . . 31 Rispondere ed effettuare chiamate con il GN1000 o dispositivo di sollevamento della cornetta GN9120/GN9125 con dispositivo di sollevamento della cornetta (EHS)

4. Indicatori acustici e visivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 5. Risoluzione dei problemi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 6. Riconfigurazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Sostituzione della batteria Ripristino della memoria Registrazione di una nuova cuffia master

7. Pulizia, sicurezza e manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

1. Informazioni sul prodotto Complimenti per l’acquisto del GN9120/GN9125. Si tratta di una soluzione cuffia wireless, composta da una cuffia cordless e da un’unità base collegata al telefono della scrivania. Il GN9120/GN9125 consente la piena mobilità, la comodità di avere le mani sempre libere e una qualità del suono superiore per le conversazioni telefoniche. Verifica del montaggio del GN9120/GN9125 Quando la cuffia viene rimossa dall’unità base, l’indicatore verde di collegamento sulla parte frontale dell’unità di base si accende e l’indicatore on-line sulla cuffia lampeggia. Se l’indicatore verde di collegamento non si accende, verificare le connessioni dei fili sull’unità base e verificare che l’adattatore di alimentazione sia collegato. Se l’indicatore on-line della cuffia non lampeggia in modo continuo, riposizionare la cuffia nell’unità base, quindi risollevarla. Quando non è in uso, posizionare la cuffia nell’unità base per caricare la batteria. Assicurarsi che l’indicatore di collegamento non sia acceso. Se l’indicatore di collegamento è acceso dopo aver posizionato la cuffia, rimuoverla, quindi riposizionarla sull’unità base. Se la carica della batteria è troppo bassa, nella cuffia viene percepito un segnale acustico ogni 20 secondi.

Nota: l’indicatore di carica della batteria sull’unità base lampeggia in modo continuo durante la carica e rimane acceso quando la batteria è completamente carica.

2. Caratteristiche e personalizzazione Pulsante multifunzione Il pulsante multifunzione permette numerose funzioni, a seconda della durata della pressione esercitata. Pressione momentanea

Funzioni Rispondere e chiamare*

Concludere una chiamata*

Pressione di 5 secondi

Pressione di 6 secondi

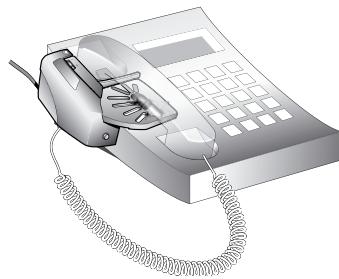

Rispondere ed effettuare chiamate con il GN1000 È possibile acquistare l’accessorio GN1000 che permette di rispondere e concludere chiamate mentre ci si trova lontani dalla scrivania. Rivolgersi al fornitore o andare all’indirizzo www.jabra.com.com per ulteriori informazioni. Per rispondere a una chiamata utilizzando il GN1000 o la funzionalità del dispositivo di sollevamento della cornetta: 1. Rimuovere la cuffia dall’unità base quando si riceve una chiamata. Viene stabilito il collegamento e l’indicatore on-line sulla parte frontale dell’unità base inizia a lampeggiare. Nota: se si indossa già la cuffia, premere rapidamente il pulsante multifunzione per rispondere alla chiamata in arrivo.

Regolazione del controllo dei toni Modalità “low power” attivata (solo versioni europee)

√ (MFB e “–” contemporaneamente)

Modalità “low power” disattivata (solo versioni europee)

√ (MFB e “+” contemporaneamente)

* “solo con il GN1000 o in modalità EHS Funzionalità dei pulsanti + e – I pulsanti + e – permettono numerose funzioni, a seconda della durata della pressione esercitata.

Doppia pressione entro 1 secondo

√ Doppia pressione di “–” entro 1 secondo

Attivazione/disattivazione esclusione microfono Regolazione del volume di trasmissione

3. Funzionalità di sollevamento microtelefono remoto

√ “+”/”–” contemporaneamente per accedere alla modalità, quindi “+” o “–” per la regolazione

Posizionamento del microfono Regolare il braccetto della cuffia in modo che il microfono risulti orientato verso la bocca e il più vicino possibile ad essa. Nota: il braccetto non può subire una rotazione completa di 360 gradi. Non forzare il braccetto quando non è possibile ruotarlo oltre.

Per concludere la chiamata, premere rapidamente il pulsante multifunzione o posizionare la cuffia nell’unità base. Effettuare chiamate utilizzando il GN1000 o la funzionalità del dispositivo di sollevamento della cornetta: Per effettuare una chiamata con il GN1000: 1. Rimuovere la cuffia dall’unità base. Viene stabilito il collegamento e l’indicatore on-line sulla parte frontale dell’unità base inizia a lampeggiare. 2. Comporre il numero desiderato. Per concludere la chiamata, premere rapidamente il pulsante multifunzione o posizionare la cuffia nell’unità base. Nota: perché il GN1000 funzioni, il cavo di connessione deve essere collegato alla presa del microtelefono (non della cuffia). GN9120/GN9125 con dispositivo di sollevamento della cornetta (EHS) Il dispositivo GN9120/GN9125 viene fornito in versioni che permette di rispondere e concludere chiamate lontani dalla scrivania senza usare il GN1000. Tuttavia, ciò è possibile solo su alcuni sistemi telefonici. Per determinare su quali telefoni è abilitata la funzione EHS, visitare il sito Web www.jabra.com. Per ulteriori informazioni, vedere anche il manuale dell’utente del telefono. Sono disponibili tre modalità: • Interfaccia RHL (non EHS, funziona con il GN1000) • Interfaccia DHSG (ad esempio, con i telefoni da scrivania Siemens ed Elmeg) • Interfaccia AEI (ad esempio, con i telefoni da scrivania Tenovis) Nota: per impostazione predefinita, la versione EHS del GN9120/GN9125 è impostata sull’interfaccia DHSG.

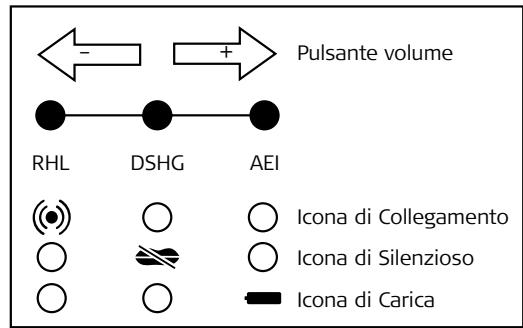

AEI Icona di Collegamento Icona di Silenzioso Icona di Carica

Per selezionare l’interfaccia desiderata tra DHSG, AEI e RHL, completare la procedura seguente: 1. Posizionare la cuffia nella base con l’indicatore on-line verso di sé. 2. Premere i pulsanti volume + e volume - della cuffia contemporaneamente per 6 secondi mentre la cuffia è nella base; l’indicatore on-line della cuffia lampeggia rapidamente. 3. Si è in modalità di cambio di interfaccia ed è possibile impostare il GN9120/GN9125 per l’uso tramite l’interfaccia del telefono. 4. Utilizzando il pulsante volume + per spostarsi verso destra e il pulsante volume – per spostarsi verso sinistra, selezionare l’interfaccia EHS desiderata. I tre indicatori dell’unità di base mostrano l’interfaccia corrente del GN9120/GN9125. Vedere l’illustrazione per stabilire il tipo di interfaccia. Viene stabilito il collegamento e l’indicatore on-line sulla parte frontale dell’unità base inizia a lampeggiare. Nota: se l’intervallo di 15 secondi trascorre senza che venga premuto il pulsante volume + o volume –, verrà attivata l’ultima interfaccia selezionata. 5. Per uscire dalla modalità di cambio di interfaccia, premere i pulsanti volume + e volume – contemporaneamente per 6 secondi. 6. Solo con il GN1000: completare la procedura di configurazione in base alle istruzioni fornite nella relativa Guida rapida.

4. Indicatori acustici e visivi La cuffia e la base del GN9120/GN9125 dispongono di indicatori acustici e visivi che rappresentano le varie azioni e i vari aspetti, associati alla configurazione e all’uso del prodotto. La cuffia fornisce indicazioni acustiche e visive. La base fornisce diverse indicazioni visive tramite gli indicatori on-line, di collegamento e generici. Gli indicatori vengono descritti dettagliatamente di seguito ed è importante conoscerli per sfruttare al meglio il GN9120/GN9125.

Indicatori acustici della cuffia: Azione cuffia Fuori portata Esclusione microfono attivata Carica batteria insufficiente Regolazione del volume Volume massimo raggiunto Volume minimo raggiunto Regolazione del controllo dei toni Aggiunta di una cuffia in teleconferenza Chiamata in arrivo

Indicazione acustica Segnale acustico ogni 10 sec. Segnale acustico ogni 15 sec. Segnale acustico ogni 20 sec. Tono basso singolo a ogni pressione Breve segnale acustico Breve segnale acustico Segnale acustico (indicante che sono trascorsi 6 sec.) Segnale acustico in cuffia master Segnale acustico (solo se si utilizza il GN1000)

Indicatori visivi della cuffia Modalità cuffia Modalità “low power”

Regolazione del volume di trasmissione

Indicatore cuffia Lampeggia rapidamente al passaggio da una modalità all’altra Lampeggia rapidamente al passaggio da una modalità all’altra

Indicatori visivi della base Indicatore on-line della base Carica in corso Carica completata Esclusione microfono Modalità “low power”

Indicatore on-line Indicatore di carica della batteria lampeggiante Indicatore di carica della batteria acceso Indicatore esclusione microfono acceso Indicatore di collegamento lampeggiante ogni 10 sec.

Aggiunta di una cuffia in teleconferenza

Collegamento tra cuffia e base Impostazione del dispositivo di sollevamento della cornetta (EHS) Pairing di cuffia e base

Durante una chiamata

Tutte le spie lampeggiano, seguite dall’indicatore di batteria acceso Indicatore di collegamento acceso Vedere la relativa sezione Tutte le spie lampeggiano per circa 4 sec., seguite dall’indicatore di batteria acceso Indicatore on-line lampeggiante

5. Risoluzione dei problemi Non si sente il segnale di linea. • Verificare il corretto collegamento dei fili e delle spine. • Verificare il collegamento dell’adattatore di alimentazione e la presenza di corrente elettrica. • Verificare che l’indicatore on-line sia acceso; in caso contrario, posizionare la cuffia nell’unità base ed estrarla nuovamente. • Verificare che la batteria sia carica. Se è completamente carica, l’indicatore di carica della batteria sull’unità base si accende quando la cuffia viene posizionata correttamente nell’unità base. L’interlocutore ha difficoltà di ascolto. • Verificare che la funzione di esclusione microfono sia disattivata. • Verificare la posizione del braccetto della cuffia e controllare che il microfono sia il più vicino possibile alla bocca. • Ripetere la regolazione del volume del microfono. • È possibile che ci si trovi fuori della portata dell’unità base della cuffia. Avvicinarsi all’unità base. La spia di carica continua a lampeggiare e non rimane accesa. Verificare che la batteria sia inserita correttamente nella cuffia e/o che la cuffia sia posizionata correttamente nella base. Il GN9120/GN9125 è stato configurato correttamente, ma la cuffia emette un ronzio. È possibile che il telefono sia disturbato dalla trasmissione radio tra cuffia e base. Per eliminare questo problema, allontanare la base di almeno 30 cm dal telefono. Se si dispone di una versione europea, è possibile scegliere di impostare la cuffia in modalità “low power”. L’interlocutore non sente. Verificare che l’Interruttore di terminazione telefono sia in posizione corretta e di aver regolato la potenza di trasmissione. Vedere la relativa sezione del manuale dell’utente. Quando si preme il MFB, il GN1000 si solleva ma non è possibile stabilire il collegamento per la chiamata. Se si utilizza il GN9120/GN9125 con un GN1000, accertarsi che la base sia collegata alla presa del microtelefono e non della cuffia. Vedere le illustrazioni della Guida rapida del GN1000. Nella cuffia si sente l’eco. Verificare che il controllo del volume del telefono sia in posizione centrale o inferiore. Se necessario, regolare il volume del microfono della cuffia abbassandolo.

Il GN9120/GN9125, nella versione con il dispositivo di sollevamento della cornetta incorporato, non funziona con il telefono in uso Verificare che il GN9120/GN9125 sia compatibile con il sistema telefonico che si possiede e impostare correttamente il GN9120/GN9125. Per i telefoni standard e per l’uso con il GN1000, accertarsi di impostare il GN9120/GN9125 in modalità RHL. È possibile che sia necessario eseguire il pairing della cuffia con la base. Vedere pagina xx, “Registrazione di una nuova cuffia master”, in questa guida di riferimento. Per ulteriori informazioni e per la risposta alle domande frequenti, andare all’indirizzo www.jabra.com

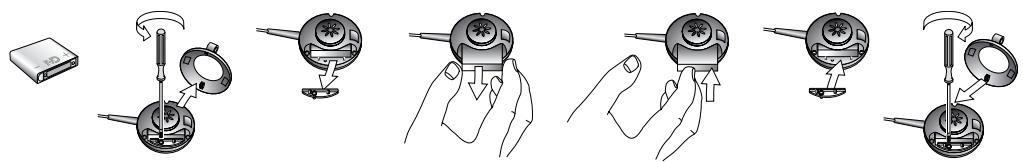

6. Riconfigurazione Sostituzione della batteria La durata della batteria fornita con la cuffia GN è di molti anni. Quando è necessario sostituirla, procedere come indicato di seguito: 1. Rimuovere il supporto auricolare o l’archetto. 2. Svitare la piastrina che mantiene la batteria in posizione e rimuovere la batteria. 3. Inserire una nuova batteria nel relativo vano. Nota: assicurarsi che la batteria sia stata inserita correttamente nella cuffia e che il polo positivo sia rivolto verso il + riportato nel vano della batteria nella cuffia. 4. Riavvitare la piastrina. Riposizionare il supporto auricolare o l’archetto.

7. Pulizia, sicurezza e manutenzione Pulire la cuffia, inclusi il braccetto e l’auricolare, passandovi un panno appena inumidito. Inumidire il panno con acqua e una piccola dose di liquido detergente, se necessario. Non far entrare umidità o liquidi nelle sedi dei pulsanti o in altre aperture. La base e i fili possono essere spolverati. Il cuscinetto auricolare e la piastra possono essere puliti o sostituiti. Per la pulizia, usare solo acqua e una piccola dose di liquido detergente, se necessario. • Per pulire o sostituire la piastra, rimuoverla dal ricevitore della cuffia. • Per pulire o sostituire il cuscinetto auricolare, sfilarlo delicatamente dalla piastra. • Non immergere il GN9120/GN9125 in acqua. • Per comodità, sostituire i cuscinetti auricolari una volta l’anno. Le buste di plastica contenenti il GN9120/GN9125 e le sue parti non sono adatte per il gioco dei bambini. Le buste e le numerose piccole parti in esse contenute, possono provocare il soffocamento, se ingerite. Il prodotto può essere aperto solo per sostituire la batteria. Altrimenti, il prodotto può essere aperto solo da un rivenditore autorizzato o da un centro di assistenza. Se qualsiasi parte del GN9120/GN9125 deve essere sostituita per qualunque ragione, inclusa la normale usura o la rottura, rivolgersi al rivenditore. Eliminare il prodotto e la batteria in conformità con le normative locali vigenti. Conservare questa guida all’utrilizzo per uso futuro.

Ripristino della memoria Quando viene rimossa la batteria o quando l’adattatore di alimentazione viene scollegato per alcuni secondi, le impostazioni personalizzate della cuffia vengono perdute e vengono ripristinate le impostazioni predefinite di fabbrica. Registrazione di una nuova cuffia master È possibile registrare una nuova cuffia master con il prodotto in caso di guasto o di perdita della cuffia originale. Per registrare una nuova cuffia master, effettuare la seguente procedura: 1. Scollegare l’adattatore di alimentazione per un paio di secondi. 2. Posizionare la nuova cuffia master nell’unità base. 3. Ricollegare l’adattatore di alimentazione alla presa di corrente. 4. Tutte le spie lampeggiano per circa 4 secondi, quindi lampeggia solo l’indicatore di batteria. 5. La nuova cuffia è pronta per l’uso.
