Merkki	Suunto
Malli	INCREMENT BORERS
Tuotetyyppi	Kasvupora (increment borer)
Pääasiallinen käyttötarkoitus	Puun iän määritys, kasvun mittaus, vaurioiden tarkistus, kemikaalien tunkeutumisen hallinta, puurakenteiden kunnon testaus
Koostumus	Kahva, terä, irroitin, lukitusjärjestelmä
Ytimen halkaisija	5,0 mm tai 12,0 mm (terästä riippuen)
Materiaali	Laadukas teräs
Kierre	Kaksinkertainen tai kolminkertainen terästä riippuen
Kierteen suojaus	Muovinen suojakorkki
Käyttövoima	Käsikäyttöinen
Päätoiminnot	Puun ytimen näytteenotto analyysiä varten
Huolto ja puhdistus	Puhdista öljyisellä liinalla jokaisen käytön jälkeen; levitä mehiläisvahaa ennen käyttöä
Terävöinti	Anna ammattilaisen terävöittää kierteen terät
Käyttövarotoimet	Vain käsikäyttö; älä poraa metalliesineitä; älä käytä sähköporaa; älä poraa kallistuneita tai onttoja puita
Säilytys	Säilytä terä ja irroitin kahvassa suojakorkin kanssa
Varaosat ja korjattavuus	Terävöinti mahdollista toimittajan toimesta; muita varaosia ei ole määritelty
Asiakaspalvelu (Eurooppa)	[phone]
Asiakaspalvelu (USA)	1 [phone]
Verkkosivusto	www.suunto.com

Usein kysytyt kysymykset - INCREMENT BORERS SUUNTO

Kuinka käyttää Suunto-kasvuporaa?

Poista irroitin ja terä kahvasta. Sovita terän neliömäinen pää kahvan neliömäiseen aukkoon ja sulje lukitusjärjestelmä. Aseta terä kohtisuoraan puuta vasten ja käännä kahvaa tasaisella paineella. Läpäisyn jälkeen käännä avoimilla kämmenillä, jotta et riko terää.

Kuinka poistaa puuydin?

Työnnä irroitin terään kokonaan, kauha alaspäin. Kierrä puoli kierrosta vastapäivään katkaistaksesi ytimen. Käännä irroitinta varovasti vetäen samalla poistaaksesi näytteen rikkomatta sitä.

Mitä tehdä, jos ydin ei irtoa puhtaasti?

Jos puu on kovaa, aloita uudelleen toisesta kohdasta. Kun haluttu syvyys on saavutettu, kierrä kahvaa puolitoista kierrosta taaksepäin varmistaaksesi puhtaan katkeamisen.

Voiko tämän kasvuporan kanssa käyttää sähköporaa?

Ei, kasvupora on suunniteltu vain käsikäyttöön. Älä kiinnitä sähköporaa tai jatko-osia, sillä se voi vaurioittaa työkalua.

Kuinka huoltaa kasvuporaa käytön jälkeen?

Puhdista terä ja irroitin öljyisellä liinalla jokaisen käyttöpäivän jälkeen. Levitä mehiläisvahaa ennen jokaista käyttöä. Säilytä aina suojakorkin kanssa.

Milloin terä pitää terävöittää?

Kierteen terät on terävöitettävä säännöllisesti. Ota yhteyttä toimittajaan ammattimaista terävöintiä varten, koska väärä terävöinti voi vaurioittaa työkalua.

Voiko kasvupora porata metallia?

Ei, älä koskaan poraa metallia sisältäviä esineitä (nauloja jne.). Tämä voi vakavasti vaurioittaa kierrettä ja tehdä työkalusta käyttökelvottoman.

Miksi irroitinta ei saa jättää terään porauksen aikana?

Irroitin on poistettava ennen porausta. Jos poraat irroitin sisällä, se voi vaurioittaa terää ja irroitinta.

Mitä ytimen halkaisijoita on saatavilla?

Ytimen halkaisija määräytyy terän mukaan. Vaihtoehdot ovat 5,0 mm (0,197") tai 12,0 mm (0,472"), riippuen versiosta.

Mistä löydän täydellisen käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi notice-facile.com -sivustolta. Voit myös ottaa yhteyttä Suunto-asiakaspalveluun verkkosivulla ilmoitettuihin numeroihin.

KÄYTTÖOHJE INCREMENT BORERS SUUNTO

Suunto Oy Phone [phone]

Fax [phone]

Suunto USA Phone [phone]

Canada Phone [phone]

European Call Center Phone [phone]

Suunto Website www.suunto.com

SUUNTO INIncrement BORERS

Suunto-kasvukairat ovat suomalaista laatutyotä. Ne on tehty kestavastā teraksesta ja oikein kāsitelytinä ja huollettuina ne kestavat useita vuosia.

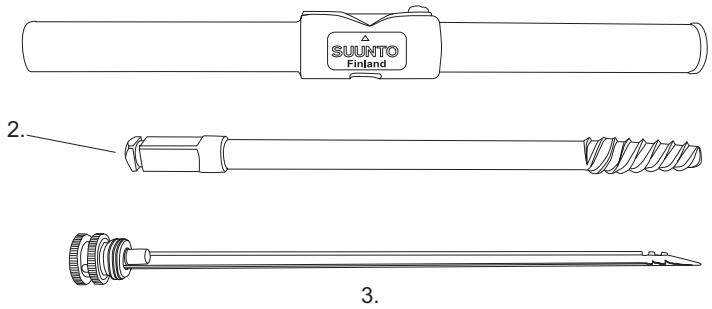

Suunto kasvukairassa on kolme osaa:

1.

1. Kahva
2. Tera
3. Ulosvetajä

Lukitussalpa

Terän pituus.

5.0 mm

(0.197")

12.0 mm

(0.472")

Terän kierteisen pään aukon sisähalkaisija määrittä puunäytteen ytimen halkaisijan.

1.

Kierteet:

1.kaksoiskierre
2.kolmoiskierre

2.

Kasvukairoja kaytetaan

puun iän maarittamiseen
puunkasvun määrṭämiseen
puun kunnon märittämiseen
- puuhun imeytyneiden kemiallisten aineiden tarkistamiseen, esimerkiksi puunkasitelyn laadunvarmistuksessa
- rakennusten, siltojen yms. puurakenteiden kunnon testaamiseen.

KÄYTTÖOHJE

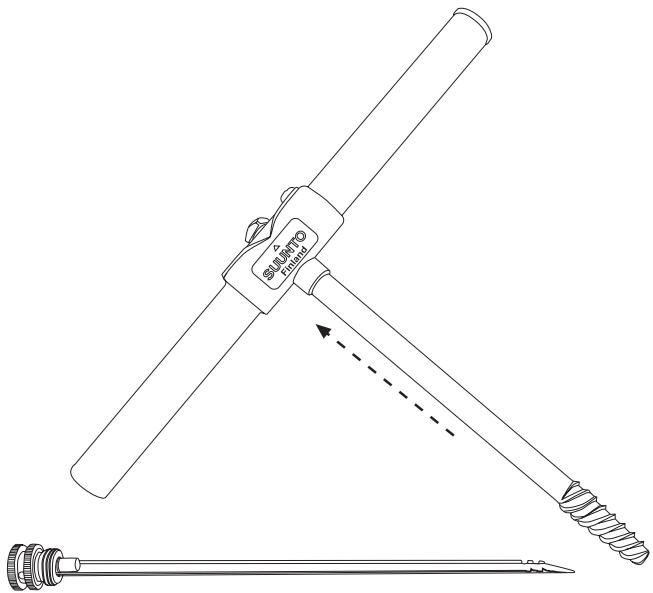

1. Avaa kahvan päässä oleva kierrenuppi ja ota ulosvetäja ja terä ulos kahvasta.
2. Avaa lukitussalpa. Pujota tera kahvaan ja lukitse se ylapuolelta lukitussalvalla.
3. Paina terä puuta vasten 90 steen kulmassa ja kierra kahvaa. Voit esimerkiki nojata kahvaan kiertäessäsi sitä. Terösa tulisi pitaà vakaana, ettei terä käntyisi vinoon. Lopeta painaminen, kun terä on uponnu nutuun noin 2-3 cm syvyteen, mutta jatka kahvan käantamista avokäddella kunnes terä on halutussa svyydessà. Väïtā painamasta kahvaa ylos, alias tai sivusuuntaan, sillä terä voi vioitua. Jos terä ei uppoa puuhun muputaman kahvankäännón jälkeen, vailda kairaamiskohtaa. Kiraaaminen Kannattaa aloittaa esimerkiki kaarnan halkeamista.
4. Kun olet kairannut haluttuun syvyyteen, tyonna ulosvetaja teran sisaan kupera puoli yloispain (∩). Tyonna ulosvetaja aivan pohjaan asti. Kaannah Kahvaa puoli kierrosta takaisinpain. Ulosvetaja on kaantynyt nyt kovera puoli yloispain (∪), jolloan sihen tarttunut nayte voidaan vetaa ulos. Vedä ulosvetaja varovasti ulos terastä.

Huomaal! Puon ominaisuudet vaikuttavat naytteen irtoamiseen. Jos naye ei irtoa puista, aloita kairaaminen alusta. Toimi muutoin kohdan 3 ja 4 mukaisesti, mutta kaannä kairan kahvaa 112 kierrosta takaisinpain.

1. Irrota terä valittomästi puusta ennen naytteen analysoimista. Jos terä jatetään puun sisään lyhyeksikin aikaa, se saattaa lukkiutua kiinni puuhun.
2. Puhdista terä ja ulosvetäjä kayton jälkeen ohuella öljyllä. Puhdista ja kuivaa pora aina ennen sailytystä. Kaira Kannattaa käsitetlä mehilaisvahalla ennen sen kayttämsta.
3. Säilytä terää ja ulosvetäjäa kahvan sisällä. Suojaa terän leikkauspää muovisella suojalla.

TÄRKEAA

1. Älä koskaan kairatessa pidä ulosvetäjäa terän sisällä. Ulosvetäjä työnnetään poran sisälle vasta kun terä on halutussa svvyydessä.
2. Ää pidennä kahvaa millaän apuvalineellä. Ää käytä sahköporaa tai muuta vastaavaa apuvalinettä. Terä on tarkoitetu vain käsikäyttoön. Voimankäytto saattaa vioittaa teräa tai aiheuttaa onnettomuuden.
3. Alä poraa kohteita, joissa saattaa olla metalliesineita, kuten esimerkiki nauloja, piikkilankaa yms. Metalliesineet saattavat viottaa terän leikkausreunaa.
4. Sälytä teräa ja ulosvetäjää aina kahvan sisällä kuljetuksen ja varastoinnin aikana. Suojaa terä aina muovisella suojalla.
5. Pida teran leikkausreuna aina teravana. Leikkausreunan teroittamisen helptamiseksi siina ei ole kierteita. Kysy myjjaltsi teroittimia tai teroituspalvelua.
6. Välta onttojen, madantyneiden tai kallelaan olevien puiden kairaamista.

Suunto kasvukairat ovat korkealaatuisia tarkkuusinstrumententteja. Annettuja käytöohjeita noudattamalla kasvukaira palvelee sinua useita vuosia.
