Tuotetyyppi	Keittiön liesituuletin
Merkki	Bosch
Malli	DKE995P
Mitat (L x S x K)	90 cm x 50 cm x 60 cm
Nettopaino	15 kg
Sähkönsyöttö	220-240 V, 50 Hz
Moottorin teho	250 W
Valaistus	LED, 2 x 3 W
Maksimi imuteho	700 m³/h
Maksimi äänitaso	65 dB
Energialuokka	A+
Nopeuksien lukumäärä	4 + tehostusnopeus
Ohjaustyyppi	Kosketus
Poistotyyppi	Kierrätettävä tai ulkoilman poisto
Rasvasuodatin	Alumiini, konepestävä
Hiilisuodatin	Valinnainen, pehmeä malli
Huolto	Puhdista suodattimet kuukausittain
Ulkopinnan puhdistus	Pehmeä liina ja mieto pesuaine
Erikoistoiminnot	Suodattimen kyllästymisen ilmaisin, viivästetty sammutus
Varaosat	Suodattimet, lamput, kaukosäädin saatavilla
Korjattavuus	Korjattavuusindeksi 8.0/10
Takuu	2 vuotta

Usein kysytyt kysymykset - DKE995P BOSCH

Kuinka asennan DKE995P liesituulettimen kiertoilmatilaan?

Kiertoilmatilassa käyttöä varten sinun on ostettava kiertoilmasarja (hiilisuodatin) ja asennettava se käyttöohjeen mukaisesti. Varmista, että liesituuletin on kunnolla kiinnitetty ja ilmanvaihto on oikein asetettu.

Kuinka usein rasvasuodattimet tulee puhdistaa?

Alumiiniset rasvasuodattimet tulisi puhdistaa kuukausittain joko käsin kuumalla vedellä ja pesuaineella tai astianpesukoneessa. Likainen suodatin heikentää tehoa ja lisää melua.

Liesituuletin ei käynnisty, mitä tehdä?

Tarkista ensin sähkönsyöttö (sulake, katkaisin). Jos ongelma jatkuu, tarkista virtajohto ja liitännät. Jos mikään ei auta, ota yhteys Boschin huoltopalveluun.

Kuinka vaihdan LED-lampun?

LED-lamput ovat integroituja eikä niitä voi vaihtaa erikseen. Vian sattuessa käänny ammattilaisen tai huoltopalvelun puoleen koko valomoduulin vaihtamiseksi.

Liesituuletin pitää paljon ääntä, onko se normaalia?

Äänitaso on normaali jopa 65 dB maksiminopeudella. Jos ääni on liiallinen, tarkista että suodattimet ovat puhtaat, liesituuletin on kunnolla kiinnitetty ja poistoilmaputki ei ole tukossa.

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Sähköliesille vähimmäisetäisyys on 45 cm; kaasuliesille 65 cm. Noudata näitä etäisyyksiä hyvän imutehon varmistamiseksi ja palovaaran välttämiseksi.

Kuinka aktivoin viivästetyn sammutuksen toiminnon?

Paina viivästetyn sammutuksen painiketta (kellosymboli) valittuasi haluamasi nopeuden. Liesituuletin sammuu automaattisesti 10 minuutin kuluttua.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos käytät liesituuletinta ulkoilman poistotilassa, hiilisuodatinta ei tarvita. Kiertoilmatilassa se on välttämätön hajujen suodattamiseen.

Kuinka nollaan suodattimen kyllästymisen ilmaisimen?

Kun olet puhdistanut tai vaihtanut suodattimen, pidä erillistä painiketta painettuna 3 sekunnin ajan, kunnes merkkivalo sammuu. Tarkista tarkka painike käyttöohjeesta.

Mistä löydän varaosat DKE995P liesituulettimelle?

Varaosat (suodattimet, lamput, kaukosäädin) ovat saatavilla Boschin verkkosivuilta, valtuutetuilta jälleenmyyjiltä tai ottamalla yhteyttä huoltopalveluun. Käytä mallin viitenumeroa tilauksessa.

KÄYTTÖOHJE DKE995P BOSCH

Toimintatavat

Hormiliitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan. □ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. □ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihilisuodatin (katso: Suodatin ja huolto). ⚠ Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta. □ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön. □ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. □ Aktiivihilisuodatin sitoo hajuaineet ja kosteuden.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta. Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.

⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).

⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.

⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.

⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.

⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta. Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita. Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

⚠️ Älä suorita liekitystä liesituulettimen alla. ! Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.

⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Kaasulieden polttimia on aina käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama voimakas kuumuus saattaa vahingoittaa liesituuletinta.

Toiminnan aikainen kaikkien keittoalueiden aiheuttama lämpökuormitus ei saa ylittää 8,0 kW, riippumatta asennetusta nimellistehosta.

Poikkeus: Lyhytaikaisesti (enintään 15 minuuttia) voidaan yhtä keittoaluetta käyttää max. 11,3 kW:n lämpökuormituksella, kun tuuletin on kytketty vähintään teholle 2. (Muutoin on olemassa palovamman vaara kosketettaessa rungon pintaa).

Liesituulettimen käyttö

Näin keittiöhöyry poistuu

tehokkaimmin:

Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

Kytke tuuletin toiminnasta vasta

muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Äänimerkki:

Kun painiketta painetaan, kuuluu äänimerkki toiminnon vahvistukseksi.

Äänimerkin poiskytkentä:

Paina samanaikaisesti painikkeita 0 ja +, kunnes äänimerkki kuuluu noin 3 sekunnin kuluttua.

Äänimerkin päällekytkentä:

□ Toimi samalla tavoin kuin edellä on neuvottu.

Tuulettimen käynnistys:

□ Paina painiketta +.

Tuuletustehon valinta:

□ Paina painiketta +. Tuuletin kytkeytyy seuraavaksi suuremmalle teholle.

□ Paina painiketta –. Tuuletin kytkeytyy edellistä pienemmälle teholle.

Tuulettimen kytkeminen toiminnasta:

□ Paina painiketta 0. Näyttö □ sammuu hetken kuluttua.

Tai:

□ Paina painiketta – niin usein, että tuuletin kytkeytyy pois päältä. Näyttö □ sammuu hetken kuluttua

Korkein teho:

Tuuletin toimii tällöin maksimiteholla. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa

□ Paina painiketta + niin usein, että näytölle syttyy P. □ Jos et kytke korkeinta tehoa pois päältä käsin, niin tuuletin kytkeytyy 10 minuutin kuluttua automaattisesti teholle 2.

Tuulettimen jälkikäynti:

□ Paina painiketta.

Tuuletin käy 10 minuuttia teholla 1, näytöllä vilkkuu samalla piste. Sen jälkeen tuuletin kytkeytyy automaattisesti pois päältä.

Valaistus:

□ Kytke valot päälle ja pois päältä painamalla lyhyesti painiketta ⚙. □ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa. □ Valaistustehon säätö:

Pidä painiketta 🌿 painettuna, kunnes valaistus on sopiva.

Valaistuksen automaattinen päällekytkentä, esim. ajastimen avulla:

□ Tuulettimen ja valaistuksen tulee olla kytkettynä pois toiminnasta.

Päällekytkentä:

Paina samanaikaisesti painikkeita – ja →. □ Valo syttyy noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Poiskytkentä:

Toimi samoin kuin valaistusta päällekytkettäessä.

□ Valo sammuu noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Kyllästysasteen näyttö: - +

Kun rasvasuodatin on kyllästynyt ja tuuletin kytketty pois toiminnasta kuuluu 10 sekunnin pituinen merkkiääni ja näytöllä palaa =. Vaihda rasvasuodatin viimeistään nyt.

Metallisen rasvasuodattimen puhdistus:

□ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

Metallisen rasvasuodattimen irrotus ja kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Kierrä molemmat rasvasuodattimen kiinnittimet auki ja irrota rasvasuodatin.

1. Puhdista rasvasuodatin.
2. Kiinnitä puhdistettu rasvasuodatin takaisin paikoilleen.
3. Poista näyttö

□ Paina painiketta 0.

Suodattimet ja huolto

Aktiivihiilisuodatin:

Sitoo hajuaineet ja kosteuden, kun toimintatapa on huoneilmaan palauttava.

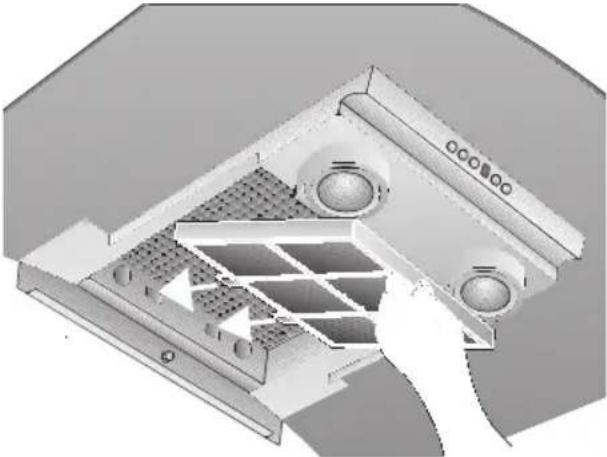

Kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
2. Aseta aktiivihiilisuodatin paikoilleen.

1. Lukitse kiinnike edestä paikoilleen.
2. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
3. Poista näyttö [

□ Paina painiketta 0.

Kyllästysasteen näyttö:

Kun aktiivihilisuodatin on kyllästynyt ja tuuletin kytketty pois toiminnasta kuuluu 10 sekunnin pituinen merkkiääni ja näytöllä palaa. Vaihda aktiivihilisuodatin viimeistään nyt.

Irrotus:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet.
2. Paina kiinnike edestä sisään ja irrota aktiivihilisuodatin alakautta.

1. Kiinnitä rasvasuodattimet.

Aktiivihiilisuodattimen vaihto:

□ Aktiivihiilisuodattimia saat alan liikkeistä (katso lisävarusteet). □ Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistetun aktiivihiilisuodattimen hävittäminen:

□ Aktiivihiilisuodattimissa ei ole haitta-aineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

□ Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena. □ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella. □ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla. □ Älä käytä hankaavia puhdistusaineita tai sieniä. □ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä. Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠️ Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

□ Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa. □ Puhdista vain hiontasuunnassa.

⚠ Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda-, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat sekä käsitellyt pinnat:

□ Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa. □ Älä käytä kuivia pyyhinliinoja. □ Käytä mietoa ikkunanpesuainetta. □ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita. □ Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. ⚠ Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennen kuin ne jäähtyvät - varo ettet polta itseäsi.
2. Irrota lampunrengas ruuvitaltalla tms.

1. Vaihda halogeenilamppu (tavallinen halogeenilamppu, 12 V, max. 20 W, kanta G4).

Huom.!: Pistokekantainen. Tartu lamppuun vain puhdasta liinaa käyttäen.

1. Kiinnitä lampunrengas takaisin paikoilleen.
2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Kyllästysasteen näytön säätö

Jos on tarpeellista muuttaa liesituulettimen toimintatapaa (hormiliitäntäinen/huoneilmaan palauttava), tulee vastaavasti muuttaa myös kyllästysasteen näyttöä (katso Asennusohjeet).

Häiriöt

Kun näytölle ilmestyy = tai :

□ Katso kappale "Suodattimet ja huolto".

Kun liesituuletin ei toimi:

□ Katkaise liesituulettimeen tuleva virta noin 1 minuutiksi irrottamalla verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. Käynnistä sitten liesituuletin uudelleen.

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun.

(Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot yllä oleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Tärkeitä ohjeita

⚠️ Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvottomaksi ennen hävittämistä.

⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

⚠ Liesituuletinta voi käyttää hormiliitäntäisenä ja huoneilmaan palauttavana.

⚠ Asenna liesituuletin aina keittotason keskikohdan yläpuolelle.

⚠️ Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

⚠️ Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI).

⚠️ Noudata voimassa olevia asennusmääräyksiä ja kaasulaitteiden valmistajien asennusohjeita.

⚠ Asenna liesituuletin siten, että ainoastaan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyys 50 mm.

⚠️ Kaasulla toimivien keittoalueiden yläpuolelle on asennettaessa jätettävä tilaa vähintään 650 mm, kuva 1.

⚠️ Kaasulla toimivia keittoalueita saa käyttää vain niiden päälle asetetun keittoastian kanssa.

Kaasulla toimivat keittotasot / liedet:

□ Toiminnan aikainen kaikkien keittoalueiden aiheuttama lämpökuormitus ei saa ylittää 8,0 kW, riippumatta asennetusta nimellistehosta.

☐ Poikkeus: Lyhytaikaisesti (enintään 15 minuuttia) voidaan yhtä keittoaluetta käyttää max. 11,3 kW:n lämpökuormituksella, kun tuuletin on kytketty vähintään teholle 2. (Muutoin on olemassa palovamman vaara kosketettaessa rungon pintaa).

□ Kiinteillä polttoaineilla toimivat liedet Tällöin pätevät samat maksimi nimellislämpökuormitukset ja vähimmäisetäisyys kuin kaasuliesien kohdalla.

⚠ Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Toiminta hormiliitäntäisenä

Poistoilma johdetaan ylös ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Ennen asennusta

Liesituulettimen paras mahdollinen teho:

□ Lyhyt sileä poistoputki. □ Mahdollisimman vähän mutkia. ☐ Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

□ Pyöreät putket:

Suositeltava sisähalkaisija 150 mm, vähintään kuitenkin 120 mm.

□ Litteiden kanavien sisäpinta-alan

tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä käännöksiä.

∅ 120 mm n. 113 cm²

∅ 150 mm n. 177 cm²

□ Jos putken halkaisija on erilainen: käytä tiivistenauhaa.

□ Hormiliitännässä on huolehdittava riittävän tuloilman saannista.

Poistoilmaputken liitäntä ∅ 150 mm:

□ Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

Poistoilmaputken liitäntä ∅ 120 mm:

□ Kiinnitä pienennyskappale ruuveilla asennuskaulukseen ja kiinnitä tähän poistoilmaputki.

Toiminta huoneilmaan palauttavana

□ Kun hormiliitäntä ei ole mahdollista, on käytettävä aktiivihiilisuodatinta.

⚠ Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä.

Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

Seinän esivalmistelut

□ Seinän tulee olla tasainen ja pystysuora. □ Huolehdi, että tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa

Hormiliitäntäisenä	Huoneilmaan palauttava
21,5 22,5

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Sähköliitäntä

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan tyyppikilvestä kun suodatinkehys on poistettu.

⚠️ Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

Muuttaminen hormiliitäntäisestä huoneilmaan palauttavaksi

Elektronisen ohjauksen muuttaminen huoneilmaan palauttavaa toimintaa varten:

□ Sarjavalmisteisena ohjaus on säädetty hormiliitäntäistä toimintaa varten. □ Liesituulettimen tulee olla liitettynä ja kytkettynä pois päältä.

1. Paina painiketta 0 ja pidä se painettuna.
2. Kun näytössä on ☐, paina lisäksi painiketta · kunnes näyttöön syttyy L. Päästä sitten painike irti. Näyttö sammuu hetken kuluttua. Elektroninen ohjaus on nyt säädetty huoneilmaan palauttavaan toimintaan sopivaksi. □ Kun haluat vaihtaa toimintatavan takaisin hormiliitäntäiseksi, toista kohtien 1 ja 2 toimenpiteet (näyttö -).

Asennus

Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet ja lampun suojus (katso Käyttöohje).
2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla ja kiinnitysalueen ääriviivat, jotta ripustaminen on helpompaa.

⚠️ Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai

650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa (lasinen höyrylippa). 4. Poraa 3 ∅ 8 mm reikää liesikupua ja 2 reikää hormisuojusta varten ja paina tulpat reikiin.

vähintään 550 sähköliesi vähintään 650 kaasuliesi

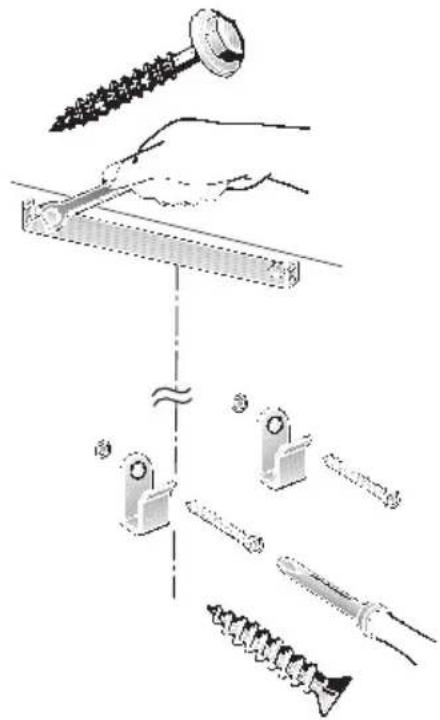

Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet. 5. Kiinnitä ylempi ja kaksi alempaa kulmarautaa paikoilleen ruuveilla.

1. Ripusta liesituuletin paikoilleen. Suorista liesituuletin pysty- ja vaakasuunnassa.

⚠ Lasinen höyrylippa ei saa koskettaa seinää.

Asennus

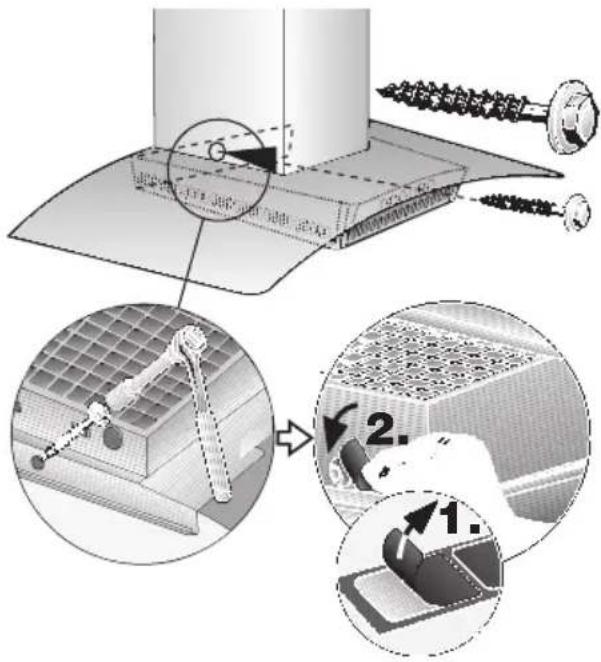

1. Kierrä alempi ruuvi (kuusioruuvi) paikoilleen.

⚠️ Jos höyrylippaan kohdistuu painetta kiinniruuvattaessa, lasi voi rikkoutua.

1. Kiinnitä suojakalvo 2 alemman kiinnitysruuvin reiän päälle suojasäleikköön.
2. Tee putkiliitäntä.
3. Tee sähköliitäntä.
4. Irrota suojakalvo kummastakin hormisuojuksesta.

⚠ Varo vaurioittamasta arkoja pintoja.

1. Työnnä ylempi hormisuojusosa (ilmanvaihtoaukot alaspäin) alempaan hormisuojusosaaan.

⚠ Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan päälle.

1. Aseta koko hormisuojus viistosti lasisuojukseen ja kallista taaksepäin.

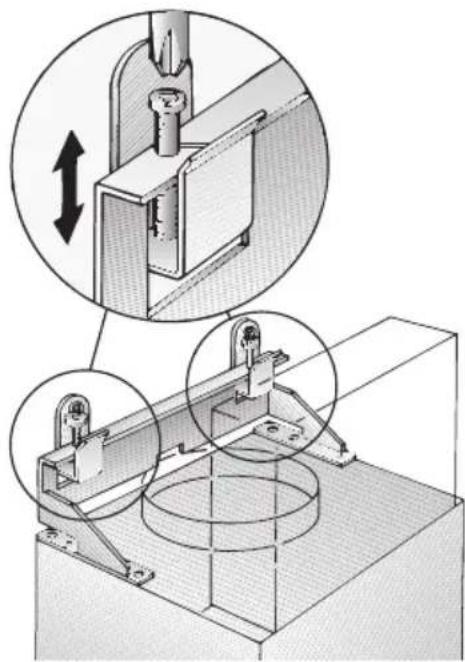

2. Vedä ylempää hormisuojusosaa varovasti ylöspäin ja kiinnitä 2 ruuvilla sivusta kulmarautaan.

1. Kiinnitä rasvasuodattimet ja lampunsuojus takaisin paikoilleen (katso Käyttöohje).

Brugsanvisning:
