DKE995P - Cappa BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Bosch
Modello	DKE995P
Dimensioni (L x P x A)	90 cm x 50 cm x 60 cm
Peso netto	15 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza motore	250 W
Illuminazione	LED, 2 x 3 W
Potenza di estrazione max	700 m³/h
Livello sonoro max	65 dB
Classe energetica	A+
Numero di velocità	4 + velocità intensiva
Tipo di comando	Touch
Tipo di evacuazione	Riciclabile o evacuazione esterna
Filtro antigrasso	Alluminio, lavabile in lavastoviglie
Filtro al carbone	Opzionale, modello flessibile
Manutenzione	Pulire i filtri ogni mese
Pulizia dell'esterno	Panno morbido e detergente delicato
Funzioni speciali	Rilevatore di saturazione del filtro, spegnimento ritardato
Pezzi di ricambio	Filtri, lampadine, telecomando disponibili
Riparabilità	Indice di riparabilità 8.0/10
Garanzia	2 anni

Domande frequenti - DKE995P BOSCH

Come installare la cappa DKE995P in modalità ricircolo?

Per un utilizzo in ricircolo, è necessario acquistare un kit di ricircolo (filtro al carbone) e installarlo secondo le istruzioni del manuale. Assicurarsi che la cappa sia ben fissata e che il circuito d'aria sia configurato correttamente.

Con quale frequenza devo pulire i filtri antigrasso?

I filtri antigrasso in alluminio devono essere puliti ogni mese, a mano con acqua calda e detergente o in lavastoviglie. Un filtro sporco riduce l'efficienza e aumenta il rumore.

La cappa non si accende, cosa fare?

Verificare prima l'alimentazione elettrica (fusibile, interruttore). Se il problema persiste, ispezionare il cavo di alimentazione e i collegamenti. Se non funziona, contattare il servizio post-vendita Bosch.

Come cambiare la lampadina LED?

Le lampadine LED sono integrate e non possono essere cambiate singolarmente. In caso di guasto, rivolgersi a un professionista o al servizio post-vendita per sostituire l'intero modulo di illuminazione.

La cappa fa molto rumore, è normale?

Il livello sonoro è normale fino a 65 dB alla massima velocità. Se il rumore è eccessivo, verificare che i filtri siano puliti, che la cappa sia ben fissata e che il condotto di evacuazione non sia ostruito.

Qual è la distanza minima tra la cappa e il piano cottura?

Per una cottura elettrica, la distanza minima è di 45 cm; per una cottura a gas, è di 65 cm. Rispettare queste distanze per garantire una buona aspirazione ed evitare rischi di incendio.

Come attivare la funzione spegnimento ritardato?

Premere il tasto di spegnimento ritardato (simbolo orologio) dopo aver selezionato la velocità desiderata. La cappa si spegnerà automaticamente dopo 10 minuti.

Posso usare la cappa senza filtro al carbone?

Sì, se si utilizza la cappa in modalità evacuazione esterna, il filtro al carbone non è necessario. In modalità ricircolo, è indispensabile per filtrare gli odori.

Come resettare il rilevatore di saturazione del filtro?

Dopo aver pulito o sostituito il filtro, tenere premuto il tasto dedicato per 3 secondi finché l'indicatore non si spegne. Consultare il manuale per il pulsante esatto.

Dove trovare i pezzi di ricambio per la cappa DKE995P?

I pezzi di ricambio (filtri, lampadine, telecomando) sono disponibili sul sito Bosch, presso i rivenditori autorizzati o contattando il servizio post-vendita. Utilizzare il riferimento del modello per ordinare.

MANUALE UTENTE DKE995P BOSCH

Istruzioni per l'uso:

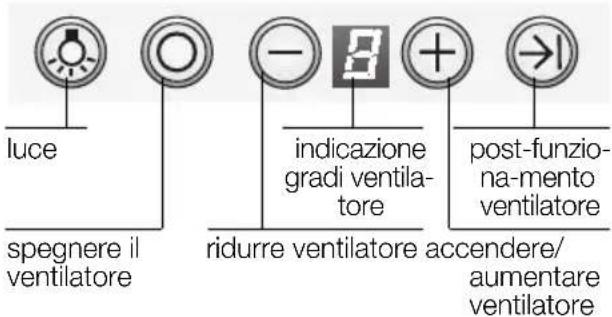

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso. Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura. La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo ed il filtro di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Il ventilatore della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.

□ Il filtro grassi trattiene i componenti grassi dei vapori di cottura.

□ Il filtro a carbone attivo fissa gli odori.

Prima della prima utilizzazione

Avvertenze importanti:

□ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. □ Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione. ⚠️ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico. ⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio"). ⚠ Usare la cappa aspirante solo con le lampadine avvitate. ⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine. ⚠️ Non usare mai la cappa aspirante senza filtro antigrasso. ⚠ Grassi e olio surriscaldati possono infiammarsi facilmente.

Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

□ Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio. □ Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

⚠️ Non fiammeggiare pietanze sotto alla cappa aspirante.

! Pericolo d'incendio del filtro antigrasso se raggiunto delle fiamme.

⚠ È consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura da incasso a gas / cucine a Gas

⚠ Usare i fornelli a gas sempre in modo appropriato.

Importante:

le fiamme dei fornelli a gas devono essere sempre coperte con stoviglie da cucina.

L'eccessivo sviluppo di calore delle

fiamme di gas libere potrebbe danneggiare la cappa aspirante.

Indipendentemente dalla potenza nominale installata, il carico termico, che si sviluppa durante l'uso di tutti i fornelli non deve superare 8,0 kW. Eccezione:

Per un tempo breve (max. 15 minuti), i fornelli possono funzionare con un carico termico fino a 11,3 kW, se è costantemente inserito almeno il grado di aspirazione 2. (Altrimenti sussiste pericolo di ustioni al contatto con le superfici della carcassa).

Uso della cappa aspirante

⚠️ Per eliminare nel modo più efficace i vapori di cottura:

Accendere la cappa aspirante all'inizio della cottura.

Spegnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

Segnale acustico:

Quando si preme un pulsante viene emesso per conferma un segnale acustico.

Disattivazione del segnale acustico:

□ Premete contemporaneamente i pulsanti 0 e +, finché dopo ca. 3 secondi non udite un segnale acustico.

Attivazione del segnale acustico:

□ Ripetere il procedimento.

Accendere il ventilatore:

□ Premere il tasto +.

Regolare il grado di aspirazione desiderato:

□ Premere il tasto +. Aumento di un grado.

□ Premere il tasto –. Riduzione di un grado.

Spegnere il ventilatore:

□ Premere il tasto 0. Poco dopo l'indicazione □ scompare. Oppure:

□ Premere il tasto – finché il ventilatore si spegne. Poco dopo l'indicazione □ scompare.

Grado forte:

con il grado forte si raggiunge la massima potenza. Questa è necessaria per breve tempo.

□ Premere il tasto + più volte, finché non compare l'indicazione P.

Se il grado forte non viene disinserito manualmente, dopo 10 minuti il ventilatore riduce automaticamente al grado 2.

Post-funzionamento ventilatore:

□ Premere il tasto

Il ventilatore gira 10 minuti al grado 1, in questo tempo nel display lampeggia un punto. Poi il ventilatore si spegne automaticamente.

Illuminazione:

□ Per accendere e spegnere, premete brevemente il pulsante 🔒.

□ L'illuminazione può essere usata sempre, anche quando il ventilatore è escluso.

□ Regolazione della luminosità: Mantenete premuto il pulsante ⚙, finché non è stata raggiunta la luminosità desiderata.

Accensione automatica della luce, per es. mediante un interruttore a tempo:

□ Ventilatore e illuminazione devono essere spenti.

Accendere:

Premete contemporaneamente i pulsanti - e →l.

□ Dopo 3 secondi per conferma la luce si accende.

Spegnere:

Ripetete l'operazione come per l'accensione.

□ Dopo 3 secondi per conferma la luce si spegne.

Filtri e manutenzione

Filtro per grassi:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.

Le stuoie filtro sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un accumulo di calore durante la frittura o l'arrosto.

Indicazione di saturazione:

Quando i filtri sono saturi, dopo avere spento il ventilatore per 10 secondi viene emesso un segnale acustico e nel display compare l'indicazione =. Non attendere oltre per lavare i filtri per grassi.

Pulizia dei filtri metallici per grassi:

Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Smontaggio e montaggio dei filtri metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Ruotate i due chiavistelli del filtro grassi e rimuovete mediante rotazione il filtro grassi.

1. Pulite il filtro grassi.
2. Inserite nuovamente il filtro pulito.
3. Cancellare l'indicazione =.

□ Premere il tasto 0.

Filtri e manutenzione

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

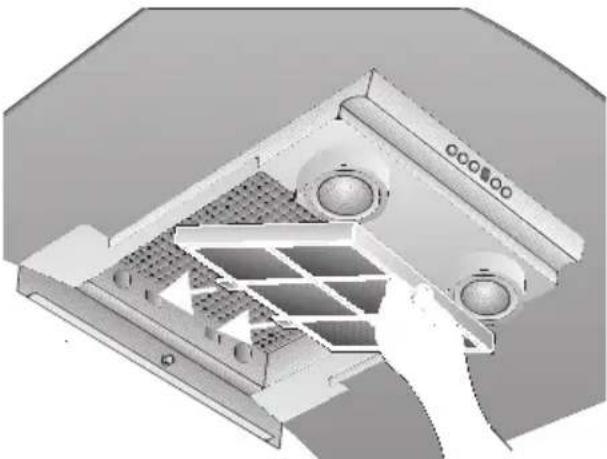

Montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
2. Inserire il filtro a carbone attivo.

1. Innestare la linguetta avanti.
2. Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
3. Cancellare l'indicazione £.

□ Premere il tasto 0.

Indicazione di saturazione:

quando il filtro a carbone attivo è saturo, dopo avere spento il ventilatore per 10 secondi viene emesso un segnale acustico e nel display compare l'indicazione C. Non attendere oltre per lavare il filtro a carbone attivo.

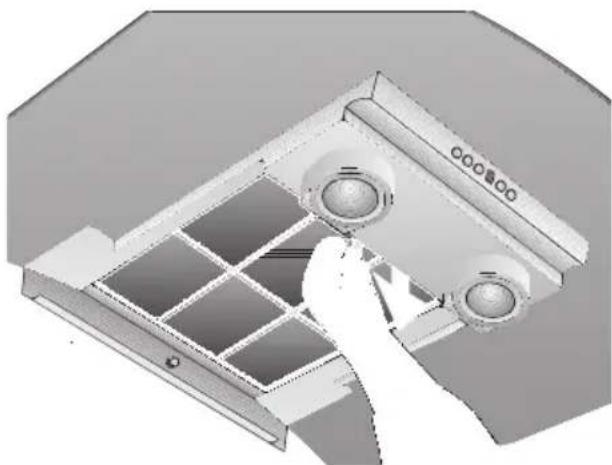

Smontaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi.
2. Premere la linguetta avanti e staccare il filtro a carbone attivo verso il basso.

1. Montare i filtri per grassi.

Cambio del filtro a carbone attivo:

□ Il filtro a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").

□ Usare solo filtri originali. Così si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

□ I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

□ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale. □ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato. □ Non rimuovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido. □ Non usare prodotti abrasivi o spugne dure. □ Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

⚠ Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido.

Per i tasti di comando non usare pulitori per acciaio inox.

Superfici in acciaio inox:

□ Usare un detergente per acciaio inox delicato, non abrasivo. □ Pulire strofinando solo nel senso della lucidatura.

⚠️ Non pulire le superfici in acciaio inox con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro.

Superfici di alluminio, di plastica e laccate:

□ Usare un panno per vetri o un panno in microfibre morbido che non lascia peli. □ Non usare panni asciutti. □ Usare un detergente delicato per vetri. □ Non usare detergenti corrosivi, acidi o alcalini. □ Non usare prodotti abrasivi.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile. ⚠️ Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un cacciavite o simile.

Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Regolazione dell'indicazione di saturazione

Se fosse necessaria la commutazione del tipo di funzionamento (a scarico d'aria/a ricircolo d'aria) deve essere cambiata conformemente anche l'indicazione di saturazione per i filtri (vedi istruzioni per il montaggio).

Guasti

Se nel display compare una 5 oppure 1:

□ Vedi capitolo "Filtri e manutenzione".

Se la cappa aspirante non risponde al comando:

□ Togliere tensione alla cappa aspirante per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo.

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

Avvertenze importanti

⚠️ Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

⚠ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

⚠️ La cappa aspirante può essere utilizzata per il funzionamento scarico d'aria ed a ricircolo d'aria.

⚠️ La cappa aspirante deve essere montata sempre centrata sopra al piano di cottura.

⚠️ Distanza minima tra il piano di cottura elettrico e lo spigolo inferiore della cappa aspirante: 550 mm, fig. 1.

Avvertenze supplementari per apparecchi di cottura a gas:

⚠️ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

⚠️ È indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

⚠️ È consentito il montaggio della cappa aspirante con un solo lato accanto ad una parete di legno alta di mobile oppure accanto ad un muro. Distanza min. 50 mm.

⚠️ Per il montaggio sopra i fornelli a gas si deve rispettare una distanza minima di 650 mm, fig. 1.

⚠️ È consentito utilizzare i fornelli a gas solo con stoviglie di cottura sovrapposte.

Piani di cottura da incasso a gas / cucine a gas:

□ Indipendentemente dalla potenza nominale installata, il carico termico, che si sviluppa durante l'uso di tutti i fornelli non deve superare 8,0 kW.

□ Eccezione: Per un tempo breve (max. 15 minuti), i fornelli possono funzionare con un carico termico fino a 11,3 kW, se è costantemente inserito almeno il grado di aspirazione 2. (Altrimenti sussiste pericolo di ustioni al contatto con le superfici della carcassa).

□ Cucine per combustibili solidi

Come per le cucine a gas, sono validi analogicamente i massimi carichi termici nominali e la distanza minima.

⚠️ Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

⚠ Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Prima del montaggio

Funzionamento a scarico d'aria

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione. Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Prima del montaggio

Rendimento ottimale della cappa aspirante:

□ Tubo di scarico corto, liscio. □ Il minor numero possibile di gomiti di tubo. □ Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

□ Tubi tondi: Consigliamo un diametro interno di 150 mm, e comunque min. 120 mm.

□ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni.

∅ 120 mm ca. 113 cm³

∅ 150 mm ca. 177 cm³

□ Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.

□ Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.

Collegamento del tubo di scarico ∅ 150 mm:

☐ fissare il tubo di scarico direttamente al manicotto dell'aria.

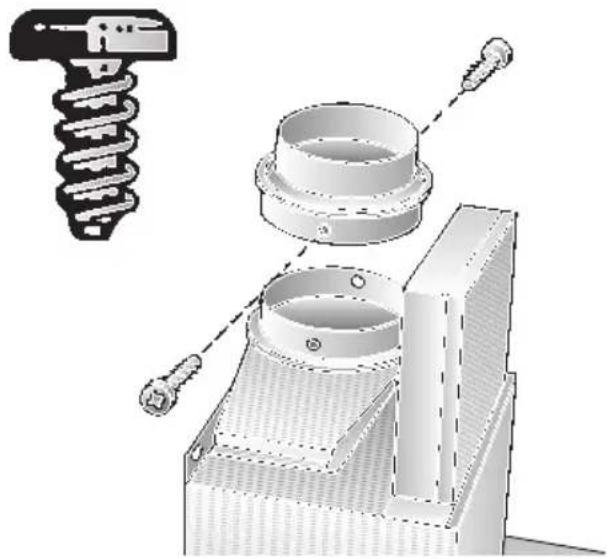

Collegamento del tubo di scarico ∅ 120 mm:

□ avvitare il manicotto di riduzione al manicotto dell'aria, e poi fissare a questo il tubo di scarico dell'aria.

Funzionamento a ricircolo d'aria

□ Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Preparazione del muro

□ Il muro deve essere piano e verticale.

□ Provvedere ad un robusto fissaggio dei tasselli.

Peso in kg:

Scarico d'aria	Ricircolo d'aria
	22,521,5

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.

Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

⚠ In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Commutazione scarico d'aria - ricircolo d'aria

Commutazione del comando elettronico al funzionamento a ricircolo d'aria:

□ L'impostazione di serie è per il funzionamento a scarico d'aria. □ La cappa aspirante deve essere collegata e spenta.

1. Premere e mantenere premuto il tasto 0.
2. Quando compare l'indicazione ☐, premere in aggiunta il tasto 📋 finché non compare l'indicazione ☐. Poi rilasciare i tasti. □ Poco dopo l'indicazione □ scompare. Il comando elettronico è così impostato su funzionamento a ricircolo d'aria. □ Ripetendo i passi 1 e 2, il comando elettronico viene impostato di nuovo sul funzionamento a scarico d'aria (indicazione nel display =).

Montaggio

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni per l'uso).
2. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.
3. Utilizzando la dima, tracciare sul muro le posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona di sospensione.

⚠ Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante (schermo di vetro).

1. Trapanare 3 fori ∅ 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

Avvertenza: tenere conto degli eventuali accessori speciali da montare.

1. Avvitare la squadra di arresto superiore e le due squadre di arresto inferiori.

1. Agganciare la cappa aspirante. Allinearla con le viti di regolazione in altezza ed in posizione orizzontale.

⚠️ Lo schermo di vetro non deve toccare il muro.

Montaggio

1. Avvitare la vite (vite a testa esagonale) inferiore.

⚠️ Lo schermo di vetro si può rompere, se stringendo la vite si verifica una pressione sul vetro.

1. Incollare una lamella protettiva su ciascuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.
2. Collegare il tubo.
3. Collegare l'alimentazione elettrica.
4. Staccare il foglio protettivo dai due rivestimenti del camino.

⚠ Attenzione a non danneggiare la sensibile superficie.

1. Inserire il rivestimento superiore del camino (fessure rivolte verso il basso) nel rivestimento inferiore del camino.

⚠️ Nell'introdurre le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.

1. Inclinare il rivestimento del camino completo ed inserirlo nello schermo in vetro, poi ruotarlo verso dietro.
2. Estrarre con precauzione il rivestimento superiore del camino verso l'alto ed avvitarlo lateralmente con 2 viti alla squadra di arresto.

1. Rimontare il filtro grassi (vedi istruzioni per l'uso).
