| Producttype | Afzuigkap |
| Merk | Bosch |
| Model | DKE995P |
| Afmetingen (L x D x H) | 90 cm x 50 cm x 60 cm |
| Netto gewicht | 15 kg |
| Voeding | 220-240 V, 50 Hz |
| Motorvermogen | 250 W |
| Verlichting | LED, 2 x 3 W |
| Maximaal afzuigvermogen | 700 m³/h |
| Maximaal geluidsniveau | 65 dB |
| Energieklasse | A+ |
| Aantal snelheden | 4 + intensieve stand |
| Bedieningstype | Touch |
| Afvoertype | Recirculeerbaar of externe afvoer |
| Vetfilter | Aluminium, vaatwasserbestendig |
| Koolstoffilter | Optioneel, flexibel model |
| Onderhoud | Filters elke maand reinigen |
| Reiniging van de buitenkant | Zachte doek en mild reinigingsmiddel |
| Speciale functies | Filterverzadigingsmelder, uitgestelde uitschakeling |
| Reserveonderdelen | Filters, lampen, afstandsbediening verkrijgbaar |
| Repareerbaarheid | Repareerbaarheidsscore 8.0/10 |
| Garantie | 2 jaar |
Veelgestelde vragen - DKE995P BOSCH
Gebruikersvragen over DKE995P BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding DKE995P - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DKE995P van het merk BOSCH.
GEBRUIKSAANWIJZING DKE995P BOSCH
Gebruiksaanwijzing en
montagevoorschrift
Istruzioni d'uso
e per il montaggio
Beschrijving van het apparaat
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
□ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. □ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. □ De keuken blijft in grote mate vrij van vet en reuk.
Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.
Gebruiksmogelijkheden
Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.
Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.
Gebruik met circulatielucht:
□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
⚠ De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.
□ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken. □ Het vetfilter neemt de vettige bestanddelen van de keukendamp op. □ Het koolstofffilter bindt de reukstoffen.
Belangrijke aanwijzingen:
□ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. □ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.
⚠️ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. ⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. ⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift). ⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. ⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen. ⚠️ Afzuigkap nooit zonder vetfilter gebruiken. ⚠️ Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
□ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat. □ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.
⚠️ Onder de afzuigkap niet flamberen. ! Brandgevaar bij het vetfilter door opstijgende vlammen. ⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
⚠️ Gaskookplaten altijd op correcte wijze gebruiken.
Belangrijk:
De vlammen van de gaskookplaten moeten altijd met pannen zijn afgedekt.
Door de sterke warmteontwikkeling van de open gasvlammen kan de afzuigkap worden beschadigd.
☐ De warmtebelasting van de kookzones die ontstaat tijdens het gebruik mag niet hoger worden dan 8,0 kW, onafhankelijk van het geïnstalleerde nominale vermogen. ☐ Uitzondering: De kookzones mogen kortstondig (max. 15 minuten) worden gebruikt met een warmtebelasting van max. 11,3 kW indien de ventilator continu en minstens op stand 2 is ingeschakeld. (Anders bestaat het risico van brandwonden bij aanraking van de behuizing).
Bedienen van de wasemafzuigkap
⚠ De keukenwasem wordt op de doeltreffendste manier verwijderd door:
□ Inschakelen van de afzuigkap bij het begin van het koken. □ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.
Signaal:
□ Bij het indrukken van een toets klinkt een signaal ter bevestiging.
Uitschakelen van het signaal:
☐ Druk gelijktijdig op de toetsen 0 en + tot na ca. 3 seconden een signaal klinkt.
Inschakelen van het signaal:
□ Herhaal deze handeling.
Ventilator inschakelen:
□ Druk op de toets +.
Gewenste ventilatorstand instellen:
Druk op de toets +. De ventilator wordt een stand hoger ingesteld.
Druk op de toets –. De ventilator wordt een stand lager ingesteld.
Ventilator uitschakelen:
Druk op de toets 0. De indicatie gaat na korte tijd uit. Of: Druk op de toets – een aantal keren in totdat de ventilator wordt uitgeschakeld. De indicatie gaat na korte tijd uit.
Intensieve stand:
Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig.
Druk op de toets + een aantal keren in totdat de aanduiding gaat branden. Als de intensieve stand niet met de hand wordt uitgeschakeld, wordt de ventilator na 10 minuten automatisch naar stand teruggeschakeld.
Uitlopen van de ventilator:
Druk op de toets
De ventilator loopt 10 minuten in stand, daarbij knippert er een punt als indicatie. Daarna wordt de ventilator automatisch uitgeschakeld.
Verlichting:
In- en uitschakelen: kort op toets 🌿 drukken. De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld. Instellen van de lichtsterkte: Houd de toets ⚙ ingedrukt tot de gewenste lichtsterkte is bereikt.
Automatisch inschakelen van de verlichting, bijv. via een tijdschakelaar:
Ventilator en verlichting moeten uitgeschakeld zijn.
Inschakelen:
Druk gelijktijdig op de toetsen – en →l.
□ Ter bevestiging gaat na ca. 3 seconden de verlichting aan.
Uitschakelen:
Herhaal deze handelingen bij ingeschakelde verlichting.
□ Ter bevestiging gaat na ca. 3 seconden de verlichting uit.
Filter en onderhoud
Vetfilters:
Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar materiaal.
Let op:
Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.
Verzadigingsaanduiding:
Bij verzadiging van de vetfilters klinkt na het uitschakelen van de ventilator gedurende 10 seconden een signaal en brandt de aanduiding =. Uiterlijk dan moeten de vetfilters worden gereinigd.
Reiniging van de metalen vetfilters:
De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.
Belangrijk:
Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.
Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.
Daarna afborstelen, goed schoonspoelen en laten afdruipen.
Metalen vetfilters verwijderen en aanbrengen:
Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.
- Draai beide vergrendelingen van het vetfilter en klap het vetfilter omlaag.
- Reinig het vetfilter.
- Breng het gereinigde vetfilter weer aan.
- Schakel de aanduiding ÷ uit.
Druk op de toets 0.
Filter en onderhoud
Actieve-koolfilter:
Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

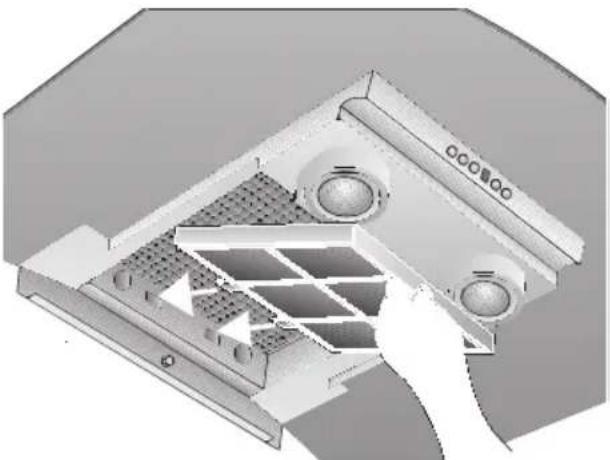

Aanbrengen:
Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.
- Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
- Breng het actieve-koolfilter aan.
- Bevestig de voorste lip.
- Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).
- Schakel de aanduiding uit. □ Druk op de toets 0.
Verzadigingsaanduiding:
Bij verzadiging van het actieve-koolfilter klinkt na het uitschakelen van de ventilator gedurende 10 seconden een signaal en gaat de aanduiding C branden. Uiterlijk dan moet het actieve-koolfilter worden vervangen.

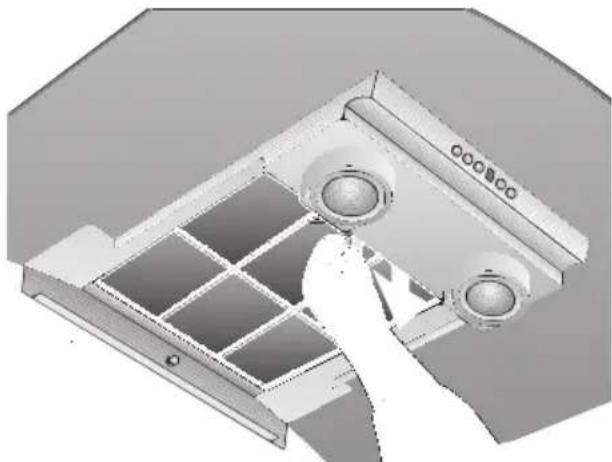

Verwijderen:
Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.
- Verwijder de vetfilters.
- Druk op de voorste lip en verwijder het actieve-koolfilter in benedenwaartse richting.
- Breng de vetfilters aan.
Vervangen van het actieve-koolfilter:
□ Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).
□ Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.
Afvoer van het oude actieve-koolfilter:
□ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.
Reiniging en onderhoud
Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
□ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. □ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. □ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. □ Geen schurende middelen of krassende sponsjes gebruiken. □ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.
Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.
⚠️ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.
Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.
Edelstalen oppervlakken:
□ Gebruik een milde, niet-schurende edelstaalreiniger. □ Reinig alleen in de slijprichting.
⚠ Edelstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.
Aluminium-, lak- en kunststofoppervlakken:
□ Gebruik een zachte, niet-pluizende zeem of microvezeldoek. □ Geen droge doeken gebruiken. □ Gebruik een mild glasreinigingsmiddel. □ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. □ Gebruik geen schurende middelen.
Lamp vervangen
- Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. ⚠ De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
- Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.
- Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).
Gebruik een schone doek om de gloeilamp vast te pakken.
- Breng de lampenring weer aan.
- Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.
N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.
Instelling van de verzadigingsaanduiding
Als een verandering van de afvoerkap (werking met luchtafvoer of met luchtcirculatie) nodig is, moet de verzadigingsaanduiding voor de filters overeenkomstig worden ingesteld (zie het montagevoorschrift).
Storingen
Wanneer op de indicatie een ÷ of een wordt weergegeven:
□ Zie de paragraaf "Filters en onderhoud".
Als de afzuigkap niet kan worden bediend:
□ De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en gedurende ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen.
Bij eventuele vragen of storingen kunt u bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
E-nr.
FD
Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.
Belangrijke voorschriften
⚠️ Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.
⚠ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.
⚠ De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

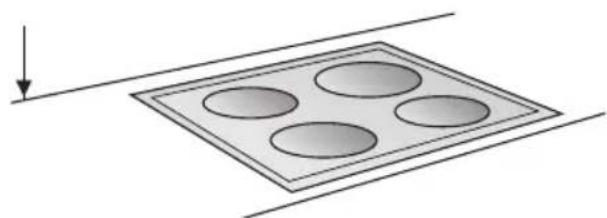

⚠️ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.
Extra voorschriften bij gaskook-apparatuur:
⚠ Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
⚠️ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.
⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
⚠ Boven gaskookzones moet bij de montage een minimumafstand van 650 mm worden aangehouden. Afb. 1.
⚠️ Gaskookzones mogen uitsluitend worden gebruikt met erop geplaatst kookgerei.
Gaskookplaten / gasfornuizen:
☐ De warmtebelasting van de kookzones die ontstaat tijdens het gebruik mag niet hoger worden dan 8,0 kW, onafhankelijk van het geïnstalleerde nominale vermogen.
□ Uitzondering: De kookzones mogen kortstondig (max. 15 minuten) worden gebruikt met een warmtebelasting van max. 11,3 kW indien de ventilator continu en minstens op stand 2 is ingeschakeld. (Anders bestaat het risico van brandwonden bij aanraking van de behuizing).
☐ Fornuizen voor vaste brandstoffen Hiervoor gelden dezelfde maximale nominale warmtebelastingen en dezelfde minimumafstand als bij gasfornuizen.
⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.
⚠ Hoe kleiner de afstand tussen wasemafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.
Afzuigkap met luchtafvoer
De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.
De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.
Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.
Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.
Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.
Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.
Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.
Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.
Optimaal vermogen van de wasemafzuigkap:
□ Korte, gladde luchtafvoerpijp. □ Zo min mogelijk bochten. □ Zo groot mogelijke buisdiameter en grote bochten.
Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.
□ Ronde buizen: wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.
□ Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben.
Ze dienen geen scherpe bochten te hebben.
∅ 120 mm ca. 113 cm²
∅ 150 mm ca. 177 cm³
□ Bij afwijkende buisdiameters: dichtstrips gebruiken.
□ Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.
Gebruik met circulatielucht
□ Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is.
⚠ De complete montageset is verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.
Aansluiting luchtafvoerpijp ∅ 150 mm:
□ Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.
Aansluiting luchtafvoerpijp ∅ 120 mm:
□ Reduceerstuk op de luchtaansluiting schroeven en daaraan de luchtafvoerpijp bevestigen.
Voorbereiden van de muur
□ De muur moet vlak en loodrecht zijn. □ Pluggen moet stevig kunnen worden bevestigd.
Gewicht in kg:
| Luchtavoer | Luchtcirculatie |
| 22,521,5 |
Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.
Elektrische aansluiting
De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.
⚠ Bij reparaties moet de wasemafzuigkap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.
In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.
Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.
Wijzigen luchtafvoer – luchtcirculatie
Elektronische besturing instellen op werking met luchtcirculatie.
□ Standaardinstelling is werking met luchtafvoer. □ De wasemafzuigkap moet aangesloten en uitgeschakeld zijn.
- Toets 0 indrukken en vasthouden.
- Terwijl de indicatie brandt, ook de toets indrukken, tot de indicatie uitgaat. Daarna de toetsen loslaten. ☐ De indicatie gaat na korte tijd uit. De elektrische besturing is ingesteld op werking met luchtcirculatie. ☐ Door het herhalen van de stappen 1 en 2 wordt de elektrische besturing weer ingesteld op werking met luchtafvoer (aanduiding =).
Inbouwen
De wasemafzuigkap is voorzien voor montage aan de keukenmuur.
- Vetfilter verwijderen (zie de gebruiksaanwijzing).
- Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.
- Met behulp van het sjabloon de gaten voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.
⚠️ Houd een minimumafstand van 550 mm aan tussen de wasemafzuigkap en de kookzones van een elektrisch fornuis, en van 650 mm tussen de wasemafzuigkap en de branders van een gasfornuis. De onderste rand van het sjabloon geeft de onderste rand van de wasemafzuigkap (glasscherm) aan.
- Boor 3 gaten voor de wasemafzuigkap en 2 gaten voor de afscherming van de schoorsteen, alle met een diameter van 8 mm. Duw de pluggen volledig in de muur.
Opmerking: let op eventueel te monteren extra toebehoren.
- Schroef de bovenste en de twee onderste bevestigingshaken vast.

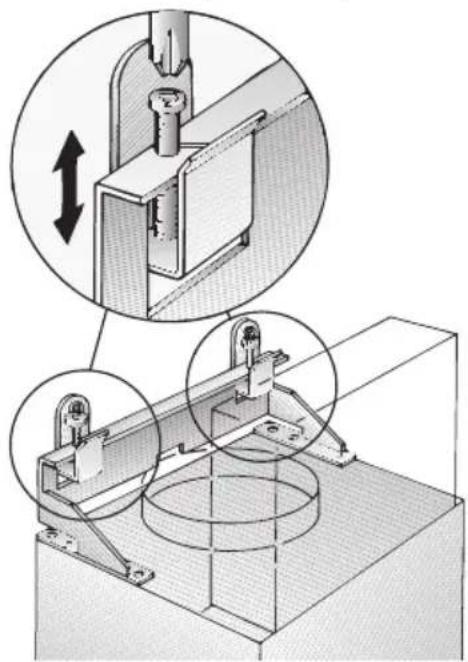

- Hang de wasemafzuigkap op. Stel met de instelschroeven de juiste hoogte en horizontale positie in.
⚠️ Het glasscherm mag de muur niet raken.
Inbouwen
- Draai de onderste schroef (zeskantschroef) vast.
⚠️ Als er bij het vastschroeven druk wordt uitgeoefend op het glasscherm, kan het breken.
- Plak beschermfolie over de gaten van de 2 onderste bevestigingsschroeven in het veiligheidsrooster.
- Maak de buisverbinding.
- Maak de elektrische verbinding.
- Beschermfolie van beide schoorsteenafschermstukken verwijderen.
⚠️ Voorkom beschadiging van de kwetsbare oppervlakken.

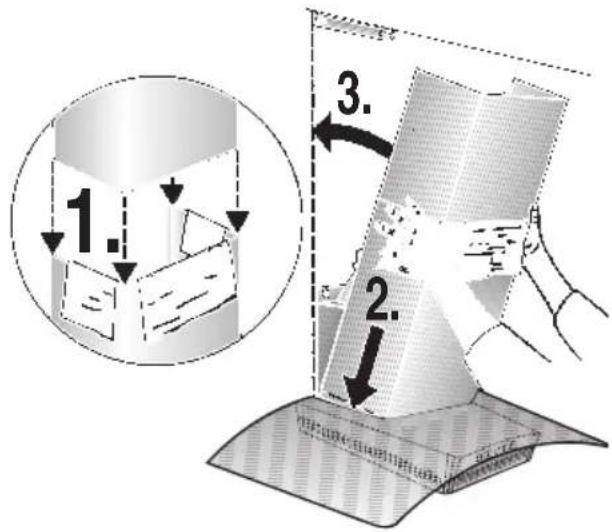

- Het bovenste schoorsteenafschermstuk (sleuven naar onderen) in het onderste schoorsteenafschermstuk schuiven.
⚠️ Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.
- De complete schoorsteenafscherming schuin in het glasscherm plaatsen en naar achteren draaien.
- Het bovenste schoorsteenafschermstuk voorzichtig bovenwaarts uittrekken en met 2 schroeven zijdelings vastschroeven op de bevestigingshaak.
- Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
- BESCHRIJVING VAN HET APPARAAT
- GEBRUIKSMOGELIJKHEDEN
- GEBRUIK MET LUCHTAFVOER
- WANNEER ER ONVOLDOENDE LUCHT WORDT AANGEVOERD, BESTAAT ER VERGIFTIGINGSGEVAAR DOOR TERUGGEZOGEN VERBRANDINGSGASSEN
- GEBRUIK MET CIRCULATIELUCHT
- BELANGRIJKE AANWIJZINGEN
- GASKOOKPLATEN / GASFORNUIZEN
- BELANGRIJK
- BEDIENEN VAN DE WASEMAFZUIGKAP
- SIGNAAL
- UITSCHAKELEN VAN HET SIGNAAL
- INSCHAKELEN VAN HET SIGNAAL
- VENTILATOR INSCHAKELEN
- GEWENSTE VENTILATORSTAND INSTELLEN
- VENTILATOR UITSCHAKELEN
- INTENSIEVE STAND
- UITLOPEN VAN DE VENTILATOR
- VERLICHTING
- AUTOMATISCH INSCHAKELEN VAN DE VERLICHTING, BIJV. VIA EEN TIJDSCHAKELAAR
- INSCHAKELEN
- UITSCHAKELEN
- FILTER EN ONDERHOUD
- VETFILTERS
- LET OP
- VERZADIGINGSAANDUIDING
- REINIGING VAN DE METALEN VETFILTERS
- METALEN VETFILTERS VERWIJDEREN EN AANBRENGEN
- ACTIEVE-KOOLFILTER
- AANBRENGEN
- VERWIJDEREN
- VERVANGEN VAN HET ACTIEVE-KOOLFILTER
- AFVOER VAN HET OUDE ACTIEVE-KOOLFILTER
- REINIGING EN ONDERHOUD
- WASEMAFZUIGKAP STROOMLOOS MAKEN DOOR DE STEKKER UIT HET STOPCONTACT TE TREKKEN OF DE ZEKERING UIT TE SCHAKELEN
- EDELSTALEN OPPERVLAKKEN
- ALUMINIUM-, LAK- EN KUNSTSTOFOPPERVLAKKEN
- LAMP VERVANGEN
- INSTELLING VAN DE VERZADIGINGSAANDUIDING
- STORINGEN
- BELANGRIJKE VOORSCHRIFTEN
- EXTRA VOORSCHRIFTEN BIJ GASKOOK-APPARATUUR
- BIJ DE AFVOER VAN AFVOERLUCHT MOETEN DE OFFICIËLE EN WETTELIJKE VOORSCHRIFTEN (BIJV. NATIONALE BOUWVOORSCHRIFTEN) WORDEN NAGELEEFD
- AANSLUITING LUCHTAFVOERPIJP ∅ 150 MM
- AANSLUITING LUCHTAFVOERPIJP ∅ 120 MM
- VOORBEREIDEN VAN DE MUUR
- ELEKTRISCHE AANSLUITING
- ELEKTRISCHE GEGEVENS
- ALS VASTE AANSLUITING NODIG IS
- WIJZIGEN LUCHTAFVOER – LUCHTCIRCULATIE
- ELEKTRONISCHE BESTURING INSTELLEN OP WERKING MET LUCHTCIRCULATIE
- INBOUWEN
Merk : BOSCH
Model : DKE995P
Categorie : Afzuigkap
