DKE995P - Exaustor BOSCH - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Bosch
Modelo	DKE995P
Dimensões (L x P x A)	90 cm x 50 cm x 60 cm
Peso líquido	15 kg
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor	250 W
Iluminação	LED, 2 x 3 W
Potência de extração máx.	700 m³/h
Nível sonoro máx.	65 dB
Classe energética	A+
Número de velocidades	4 + velocidade intensiva
Tipo de comando	Touch
Tipo de evacuação	Reciclável ou evacuação externa
Filtro de gordura	Alumínio, lavável na máquina de lavar louça
Filtro de carvão	Opcional, modelo flexível
Manutenção	Limpar os filtros todos os meses
Limpeza do exterior	Pano macio e detergente suave
Funções especiais	Detector de saturação do filtro, paragem diferida
Peças sobressalentes	Filtros, lâmpadas, controle remoto disponíveis
Reparabilidade	Índice de reparabilidade 8.0/10
Garantia	2 anos

Perguntas frequentes - DKE995P BOSCH

Como instalar a coifa DKE995P em modo reciclagem?

Para uso em reciclagem, você deve comprar um kit de reciclagem (filtro de carvão) e instalá-lo conforme as instruções do manual. Certifique-se de que a coifa está bem fixada e que o circuito de ar está configurado corretamente.

Com que frequência devo limpar os filtros de gordura?

Os filtros de gordura de alumínio devem ser limpos todos os meses, à mão com água quente e detergente, ou na máquina de lavar louça. Um filtro sujo reduz a eficiência e aumenta o ruído.

A coifa não liga, o que fazer?

Verifique primeiro a alimentação elétrica (fusível, disjuntor). Se o problema persistir, inspecione o cabo de alimentação e as conexões. Se nada funcionar, entre em contato com o serviço pós-venda da Bosch.

Como trocar a lâmpada LED?

As lâmpadas LED são integradas e não podem ser trocadas individualmente. Em caso de falha, chame um profissional ou o serviço pós-venda para substituir todo o módulo de iluminação.

A coifa faz muito barulho, é normal?

O nível de ruído é normal até 65 dB na velocidade máxima. Se o ruído for excessivo, verifique se os filtros estão limpos, se a coifa está bem fixada e se o duto de evacuação não está obstruído.

Qual é a distância mínima entre a coifa e o fogão?

Para cozimento elétrico, a distância mínima é de 45 cm; para cozimento a gás, é de 65 cm. Respeite essas distâncias para garantir boa sucção e evitar riscos de incêndio.

Como ativar a função de paragem diferida?

Pressione o botão de paragem diferida (símbolo de relógio) após selecionar a velocidade desejada. A coifa desligará automaticamente após 10 minutos.

Posso usar a coifa sem filtro de carvão?

Sim, se você usar a coifa no modo de evacuação externa, o filtro de carvão não é necessário. No modo de reciclagem, é indispensável para filtrar os odores.

Como redefinir o detector de saturação do filtro?

Após limpar ou substituir o filtro, mantenha pressionado o botão dedicado por 3 segundos até que o indicador se apague. Consulte o manual para o botão exato.

Onde encontrar peças sobressalentes para a coifa DKE995P?

As peças sobressalentes (filtros, lâmpadas, controle remoto) estão disponíveis no site da Bosch, em revendedores autorizados ou entrando em contato com o serviço pós-venda. Use a referência do modelo para encomendar.

MANUAL DE UTILIZADOR DKE995P BOSCH

Instruções de serviço

e de montagem

sv Bruks- och

Monteringsanvisning

no Bruks- og

Monteringsanvisning

fi Käyttöo- ja

Asennusohje

da Brugs- og

montagevejledning

Instruções de Serviço:

Descrição do aparelho

Tipos de funcionamento

Funcionamento com exaustão:

O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre. O filtro de gordura retém as partículas gordurosas dos vapores da cozinha. A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Tipos de funcionamento

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.

No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

Funcionamento com circulação de ar:

□ Neste caso, tem que ser montado um filtro de carvão activo (ver Filtro e Manutenção).

⚠ O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos.

Os números de encomenda correspondentes podem ser encontrados no final destas Instruções de Serviço.

O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão activo.

☐ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha.

☐ O filtro de carvão ativado retém as substâncias com cheiro.

Indicações importantes:

□ Estas instruções de serviço aplicam-se a vários modelos de aparelhos.

É, por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

□ Este exaustor corresponde às normas de segurança para este tipo de aparelhos.

As reparações só devem ser efetuadas por pessoal especializado.

Reparações inadequadas podem acarretar perigos vários para o utilizador.

Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento.

⚠️ A ligação e a colocação em funcionamento só devem ser efetuadas por um técnico.

⚠ Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

⚠ O exaustor só deve funcionar com as lâmpadas colocadas.

⚠ As lâmpadas fundidas devem ser imediatamente substituídas, para evitar a sobrecarga das outras lâmpadas.

⚠ O exaustor não deve funcionar sem o filtro de gordura.

Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.

Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

□ Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço.

Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho.

□ Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono.

⚠️ Não flamejar alimentos por baixo do exaustor.

! Perigo de incêndio do filtro de gordura, devido à subida da chama.

O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).

Placas de cozinhar a gás / fogões a gás

Os queimadores a gás devem ser sempre utilizados de forma correcta.

Importante:

As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.

Devido ao grande desenvolvimento de calor provocado pela chama de gás aberta, o exaustor pode ficar danificado.

☐ A carga térmica de todos os queimadores, produzida durante o funcionamento, não pode ultrapassar 8,0 KW, independentemente da potência nominal instalada.

☐ Excepção: Por um período breve (máx. 15 minutos), os queimadores podem funcionar com uma carga térmica até 11,3 KW, se, pelo menos a fase 2 do exaustor estiver ligada de forma contínua. (Caso contrário existe o perigo de queimaduras ao tocar-se na estrutura do aparelho).

Os vapores da cozinha são eliminados de forma mais eficaz:

□ se o exaustor for ligado no início do cozinhado.

□ se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.

Sinal acústico:

□ Premindo qualquer tecla, soa um sinal de confirmação.

Desligar o sinal acústico:

□ Premir, simultaneamente, as teclas 0 e + até que, passados cerca de 3 seg, se ouça um sinal.

Ligar o sinal acústico:

Regulação da fase de exaustão pretendida:

□ Premir a tecla +. O exaustor comuta para a fase imediatamente superior. □ Premir a tecla –. O exaustor comuta para a fase imediatamente inferior.

Desligar o exaustor:

□ Premir a tecla 0. A indicação □ apaga-se, passado pouco tempo.

Ou:

□ Premir a tecla – até que o desligue. A indicação □ apaga-se, passado pouco tempo.

Fase intensiva:

Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.

□ Premir a tecla + até que a indicação fique iluminada. Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos, comuta automaticamente para a fase 2.

Funcionamento do exaustor com descomutação automática:

□ Premir a tecla

O exaustor funciona durante 10 minutos na fase 1 e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente.

Iluminação:

□ Premir, por breves instantes, a tecla ⚙, para ligar e desligar. ☐ A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado. ☐ Regulação da luminosidade: Manter premida a tecla até obter a luminosidade pretendida.

Ligação automática da iluminação, por ex. através de um relógio temporizador:

☐ A turbina e a iluminação têm que estar desligadas.

Ligar:

Premir, simultaneamente, as teclas - e →l.

□ Passados cerca de 3 seg., a iluminação liga, para confirmação.

Desligar:

Repetir a operação, com a iluminação ligada.

□ Passados cerca de 3 seg., a iluminação desliga, para confirmação.

Filtros e manutenção

Filtro de gordura:

Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.

A malha do filtro é de metal não inflamável.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Se o filtro estiver saturado, depois do exaustor desligado, ouve-se um aviso acústico durante 10 segundos e a indicação = está iluminada.

Neste caso os filtros devem ser imediatamente limpos.

A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo pode verificar-se uma ligeira alteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não devem ser lavados conjuntamente com a outra loiça.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxugá-los e secá-los bem.

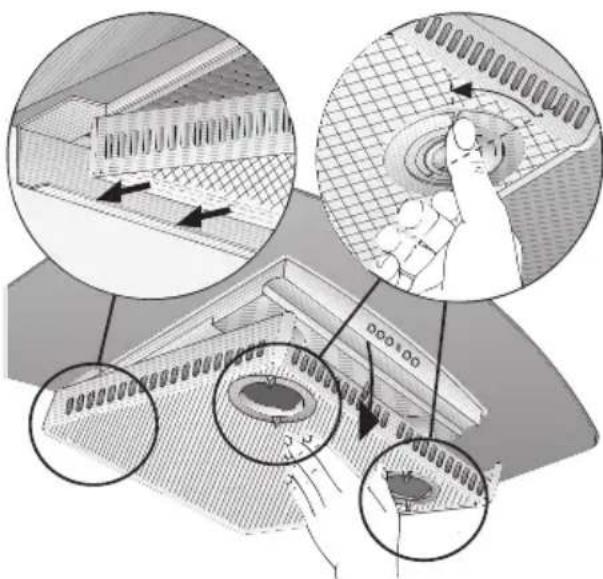

Desmontar e montar os filtros metálicos:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Rodar os dois trincos junto ao filtro de gordura e dobrar o filtro.

1. Limpar o filtro de gordura.
2. Voltar a colocar o filtro, depois de limpo.
3. Apagar a indicação ≡.

□ Premir a tecla 0.

Filtros e manutenção

Para reter os cheiros no funcionamento com circulação de ar.

Montagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).
2. Aplicar o filtro de carvão ativo.

1. Encaixar as patilhas à frente.
2. Montar os filtros de gordura (ver Desmontagem e montagem dos filtros metálicos de gordura).
3. Apagar a indicação L.

Premir a tecla 0.

Indicação de saturação:

Se o filtro de carvão ativo estiver saturado, depois do exaustor ter sido desligado ouve-se um aviso acústico durante 10 segundos e a indicação C fica iluminada. Neste caso, o filtro de carvão ativo deve ser imediatamente substituído.

Desmontagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar o filtro de gordura.
2. Pressionar as patilhas à frente e retirar o filtro de carvão ativo para baixo.

Substituição do filtro de carvão ativo:

O filtro de carvão ativo pode ser adquirido nos Serviços Técnicos. (Ver acessórios especiais).

□ Utilizar apenas filtros originais. Só assim é garantido um funcionamento otimizado do aparelho.

Reciclagem do filtro de carvão ativo velho:

Os filtros de carvão ativo não têm quaisquer substâncias nocivas. Por isso, podem ser reciclados como lixo residual.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

□ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim o perigo de incêndios e o mau funcionamento do aparelho. Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas. □ Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido. □ Não utilizar produtos ácidos ou escovas rijas. □ Nota: Não aplicar álcool sobre as superfícies sintéticas, pois isto pode provocar manchas.

Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.

⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido. Não aplicar, nas teclas de comando, produtos para limpeza de inox.

□ Utilizar um produto próprio para limpeza de inox, mas suave e não abrasivo. □ Limpar apenas no sentido do polimento.

⚠ Não limpar as superfícies de inox com esfregões muito rijos nem com produtos de limpeza que contenham areias, soda, ácido ou cloro!

Superfícies de alumínio, de verniz e de material sintético:

□ Utilizar um pano macio, que não largue fios, próprio para janelas ou um pano com microfibras. □ Não utilizar panos secos. □ Utilizar um produto suave para limpar janelas. □ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia. □ Não utilizar produtos abrasivos.

Substituição das lâmpadas

1. Corte a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis. ⚠ As lâmpadas de halogéneo ficam muito quentes quando em funcionamento. Mesmo pouco tempo depois de ligadas, há perigo de queimaduras.
2. Retire o aro da lâmpada com a ajuda de uma chave de parafusos ou similar.

Atenção: suporte de encaixe. Utilize um pano limpo para segurar na lâmpada.

1. Volte a encaixar o aro da lâmpada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funcionar, verifique se a lâmpada está bem encaixada.

Regulação da indicação de saturação

Se for necessário proceder à modificação do tipo de funcionamento (exaustão/circulação de ar), também a indicação de saturação para o filtro tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indicação aparecer um ≡ ou um ∑:

□ Ver o capítulo "Filtros e Manutenção".

Se não for possível utilizar o exaustor:

□ Desligue o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível.

Depois volte a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria, consulte os nossos Serviços Técnicos.

(Ver índice em anexo).

Quando recorrer aos Serviços Técnicos indique por favor:

Nr de Produto

Data de fabrico

Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.

Indicações Importantes

⚠ Aparelhos velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

⚠️ O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.

⚠ O exaustor pode funcionar com exaustão ou circulação de ar.

⚠️ Instalar o exaustor sempre centrado com a placa de cozinha.

⚠️ Respeitar a distância mínima entre a placa eléctrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.

Instruções adicionais para placas a gás:

Na montagem de aparelhos de cozinhar a gás (fogões e placas), devem ser respeitadas as normas nacionais em vigor (por exemplo, na Alemanha: Regulamentações Técnicas sobre Instalações de Gás - TRGI).

Devem ser respeitadas as instruções e as normas de instalação do fabricante.

O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm.

Sobre os queimadores dos aparelhos de cozinhar a gás, na montagem, deve ser considerada uma distância mínima de 650 mm em relação ao exaustor. Ver Fig. 1.

Os queimadores a gás só podem funcionar com os recipientes de cozinhar colocados sobre os mesmos.

Placas de cozinhar a gás / fogões a gás:

A carga térmica de todos os queimadores, produzida durante o funcionamento, não pode ultrapassar 8,0 kW, independentemente da potência nominal instalada.

Exceção: Por um período breve (máx. 15 minutos), os queimadores podem funcionar com uma carga térmica até 11,3 kW, se, pelo menos, a fase 2 do exaustor estiver ligada de forma contínua. (Caso contrário, existe o perigo de queimaduras ao tocar-se na estrutura do aparelho).

Fogões para combustíveis sólidos: Vigoram igualmente as cargas térmicas nominais máximas e a distância mínima, tal como nos fogões a gás.

A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por exemplo, o saltar de uma faísca), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.

Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

Antes da montagem

Funcionamento com exaustão

O ar da exaustão é conduzido para cima, através de um canal, ou diretamente para o exterior através da parede.

A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais onde se encontrem aparelhos de queima.

Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais (p. ex. Departamento Regulador da Construção Civil).

Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.

No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Potência optimizada do exaustor:

□ Tubo de exaustão curto e liso. □ Tubo com número mínimo de curvas. ☐ Diâmetro do tubo e curvas tão grandes quanto possível.

A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.

□ Tubos circulares: Recomendamos um diâmetro interior de 150 mm, mas no mínimo de 120 mm

Canais planos devem ter uma seção equivalente ao diâmetro dos tubos. Eles não devem ter nenhum desvio muito pronunciado.

∅ 120 mm aprox. 113 cm²

∅ 150 mm aprox. 177 cm²

Se os diâmetros dos tubos apresentarem diferenças:

Deverão ser aplicadas cintas de vedação.

No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.

Função de circulação de ar

Com filtro de carvão ativado, se não existirem condições para funcionamento de exaustão.

⚠️ O jogo completo de montagem pode ser adquirido nos nossos Serviços Técnicos.

O número de encomenda correspondente pode ser encontrado no final destas Instruções de Serviço.

Ligação do tubo de exaustão ∅ 150 mm:

Fixar o tubo de exaustão diretamente no bocal.

Ligação do tubo de exaustão ∅ 120 mm:

Aplicar o bocal de redução e, depois, fixar o tubo de exaustão.

Preparação da parede

□ A parede tem que ser lisa e estar à esquadria. □ Tem que ser garantida uma boa fixação das buchas.

Peso em kg:

Exaustão Circulação de ar
	22,521,5

Reservados todos os direitos quanto a alterações de construção no âmbito da evolução técnica.

Ligação eléctrica

O exaustor só pode ser ligado a uma tomada com protecção de terra e instalada de acordo com as normas.

Esta tomada deve, se possível, ser instalada por trás do revestimento da chaminé.

Dados eléctricos:

Estes encontram-se na chapa de características – no interior do aparelho, depois de retirado o friso do filtro.

⚠ Nas reparações, o exaustor deve ser totalmente desligado da corrente.

Se for necessária uma ligação fixa:

O exaustor só pode ser ligado à corrente eléctrica por um electricista devidamente credenciado pelo empresa distribuidora de electricidade.

Em termos de instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte são válidos interruptores com uma abertura de contactos superior a 3 mm e corte de ligação multipolar. Deste grupo fazem parte interruptores e protecções LS.

Este exaustor corresponde às normas CE sobre antiparasitagem.

Alteração de funcionamento por exaustão para circulação de ar

Alteração do comando electrónico para funcionamento por circulação de ar:

O exaustor é fornecido com a regulação para funcionamento por exaustão de ar. O exaustor deve ser ligado e desligado.

1. Manter premida a tecla 0.
2. Enquanto a indicação estiver iluminada, premir, também, a tecla ➞ até que fique iluminada a indicação. Depois, soltar as teclas. A indicação apaga-se, passado pouco tempo. O comando eletrónico está regulado para circulação de ar. Repetindo as operações 1 e 2, o comando eletrónico é, novamente, alterado para funcionamento por exaustão. (Indicação =).

Montagem

O exaustor está preparado para ser montado numa parede da cozinha.

1. Retirar o filtro de gorduras. (Ver instruções de serviço).
2. Traçar uma linha central na parede, desde o teto até ao canto inferior do exaustor.
3. Com a ajuda do molde, marcar na parede as posições para os parafusos e desenhar, também, o contorno da área de suspensão, para que esta seja mais fácil.

⚠️ Respeitar a distância mínima entre a placa de cozinhar e o exaustor, ou seja, 550 mm no caso de discos elétricos e de 650 mm no caso de queimadores a gás. O canto inferior do molde corresponde ao canto inferior do exaustor (painel de vidro).

1. Fazer 3 furos para o exaustor e 2 furos para o revestimento da chaminé, todos com 8 mm, e introduzir as buchas até estas ficarem à face da parede.

Nota: Ter em atenção a eventual necessidade de montagem de acessórios especiais.

1. Aparafusar o ângulo superior e os dois ângulos inferiores de fixação.

1. Pendurar o exaustor. Regular a altura e a posição horizontal com os parafusos de ajuste.

⚠ A proteção de vidro não pode encostar à parede.

Montagem

1. Apertar o parafuso inferior (parafuso sextavado).

⚠ Se, ao aparafusar, for feita pressão na proteção de vidro, este pode-se quebrar.

1. Colar uma película de cobertura sobre os furos dos 2 parafusos inferiores de fixação na grelha de proteção.
2. Montar a tubagem.
3. Fazer a ligação elétrica.
4. Retirar a película de proteção dos dois elementos da chaminé.

⚠ Evitar danos nas superfícies sensíveis.

1. Introduzir o revestimento superior da chaminé (ranhuras para baixo) no revestimento inferior.

⚠️ Procure evitar riscos durante a introdução das duas partes do revestimento, uma na outra, colocando o gabarito de montagem, por exemplo, como proteção sobre o canto do revestimento inferior.

1. Introduzir o revestimento completo da chaminé, em posição inclinada, na proteção de vidro e empurrar para baixo.
2. Puxar, cuidadosamente, o revestimento superior da chaminé para cima e, com 2 parafusos, aparafusá-lo lateralmente, no ângulo de fixação.

1. Montar o filtro de gorduras (ver instruções de serviço).
