Produkttype	Kjøkkenhette
Merke	Bosch
Modell	DKE995P
Mål (B x D x H)	90 cm x 50 cm x 60 cm
Nettovekt	15 kg
Strømforsyning	220-240 V, 50 Hz
Motoreffekt	250 W
Belysning	LED, 2 x 3 W
Maksimal avtrekkseffekt	700 m³/h
Maksimalt støynivå	65 dB
Energiklasse	A+
Antall hastigheter	4 + intensiv hastighet
Betjeningstype	Touch
Avtrekkstype	Resirkulering eller utvendig avtrekk
Fettfilter	Aluminium, oppvaskmaskinsikkert
Kullfilter	Valgfritt, myk modell
Vedlikehold	Rengjør filtrene hver måned
Rengjøring av utsiden	Myk klut og mildt rengjøringsmiddel
Spesialfunksjoner	Filtermetningsdetektor, forsinket stopp
Reservedeler	Filtre, pærer, fjernkontroll tilgjengelig
Reparerbarhet	Reparasjonsindeks 8.0/10
Garanti	2 år

Ofte stilte spørsmål - DKE995P BOSCH

Hvordan installere kjøkkenhetten DKE995P i resirkuleringsmodus?

For en bruk i resirkulering må du kjøpe et resirkuleringssett (kullfilter) og installere det i henhold til instruksjonene i håndboken. Forsikre deg om at hetten er godt festet og at luftkretsen er riktig konfigurert.

Hvor ofte må jeg rengjøre fettfiltrene?

Fettfiltrene i aluminium må rengjøres hver måned, enten for hånd med varmt vann og vaskemiddel, eller i oppvaskmaskinen. Et tett filter reduserer effektiviteten og øker støyen.

Hetten slår seg ikke på, hva gjør jeg?

Sjekk først strømforsyningen (sikring, strømbryter). Hvis problemet vedvarer, inspiser strømledningen og tilkoblingene. Hvis ingenting fungerer, kontakt Bosch kundeservice.

Hvordan skifte LED-pæren?

LED-pærene er integrert og kan ikke skiftes individuelt. Ved feil, kontakt en fagperson eller kundeservice for å bytte hele lysmodulen.

Hetten lager mye støy, er det normalt?

Støynivået er normalt opptil 65 dB på maksimal hastighet. Hvis støyen er overdreven, sjekk at filtrene er rene, at hetten er godt festet, og at avtrekkskanalen ikke er tilstoppet.

Hva er minimumsavstanden mellom hetten og koketoppen?

For elektrisk matlaging er minimumsavstanden 45 cm; for gasskoking er den 65 cm. Overhold disse avstandene for å sikre god avtrekk og unngå brannfare.

Hvordan aktivere forsinket stopp-funksjonen?

Trykk på forsinket stopp-knappen (klokkesymbol) etter å ha valgt ønsket hastighet. Hetten stopper automatisk etter 10 minutter.

Kan jeg bruke hetten uten kullfilter?

Ja, hvis du bruker hetten i utvendig avtrekksmodus, er kullfilteret ikke nødvendig. I resirkuleringsmodus er det nødvendig for å filtrere lukt.

Hvordan tilbakestille filtermetningsdetektoren?

Etter rengjøring eller utskifting av filteret, hold den dedikerte knappen inne i 3 sekunder til indikatoren slukker. Se håndboken for nøyaktig knapp.

Hvor finner jeg reservedeler til kjøkkenhetten DKE995P?

Reservedeler (filtre, pærer, fjernkontroll) er tilgjengelig på Boschs nettside, hos autoriserte forhandlere eller ved å kontakte kundeservice. Bruk modellreferansen for å bestille.

BRUKSANVISNING DKE995P BOSCH

Filtermattorna består av obrännbar metall.

Obs!

Damphetten suger inn kjøkkendampen og leder den gjennom fettfilteret og ut i det fri. Fettfilteret binder kjøkkendampens faste komponenter. Kjøkkenet holdes således i høy grad fritt for fett og lukt.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen.

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. I.

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften.

Resirkulasjonsdrift:

Ved denne bruken må det settes inn et aktiv-kullfilter (se "Filter og vedlikehold"). Det komplette monteringssettet og reservefilter fåes i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen. Damphettens vifte suger inn kjøkkendampen og leder den gjennom fett- og aktiv-kullfilteret og tilbake i rommet i renset tilstand. Fettfilteret binder kjøkkendampens fete komponenter. Aktiv-kullfilteret binder luktestoffene.

Før første gangs bruk

Denne bruksanvisningen gjelder for flere utførelser av maskinen. Det er mulig at enkelte utstyrskjennetegn blir beskrevet som ikke gjelder for din maskin. Denne damphetten tilsvarer de gjeldende sikkerhetsbestemmelsene.

Reparasjoner må kun utføres av autoriserte fagfolk.

Dersom det blir foretatt ikke fagmessige reparasjoner på apparatet, kan dette føre til alvorlige farer for brukeren.

⚠ Dersom stekeovnen skulle være skadet på noen måte, må den ikke brukes.

⚠ Damphetten må kun brukes når det er skrudd inn pærer.

⚠ Defekte lyspærer bør skiftes ut straks, for å unngå at de andre pærene blir overbelastet.

⚠ Damphetten må aldri brukes uten fettfilter.

⚠️ Overopphetet fett eller olje kan lett selvantennes.

Derfor må retter med fett eller olje, f. eks. frityrstekte poteter, bare tilberedes under oppsyn.

☐ Før du tar det nye apparatet i bruk, bør du lese bruksanvisningen omhyggelig. Den inneholder viktige informasjoner om sikkerhet såvel som veiledning i bruk og vedlikehold av stekeovnen. □ Vennligst oppbevar bruksanvisningen og monteringsanvisningen på et sikkert sted, eventuelt for en senere ny eier.

⚠ Flambér aldri under damphetten. ! Det kan oppstå brannfare på grunn av oppstigende flammer.

Gassblussene må alltid være tildekket av kokekarene.

! Den sterke varmeutviklingen fra en åpen gassflamme kan ødelegge damphetten.

□ Varmebelastningen på alle kokeplatene som oppstår under kokingen må ikke overskride 8,0 kW, uavhengig av den installerte nominelle effekten.

☐ Unntak: I en kort tid (maks. 15 min.) kan kokeplatene utsettes med en varmebelastning på 11,3 kW dersom viftetrinn 2 er slått på hele tiden (ellers er det fare for forbrenning dersom overflaten på komfyren blir berørt).

Betjening av damphetten

⚠️ Kjøkkendampen kan fjernes virkningsfullt ved:

☐ å slå på damphetten ved begynnelsen av kokingen.

□ Slå av damphetten først noen minutter etter at kokingen er ferdig.

Signallyd:

□ Når en tast trykkes, høres en signallyd som bekreftelse.

Utkopling av signallyden:

☐ Trykk samtidig på tastene 0 og + inntil det høres en signallyd etter ca. 3 sekunder.

Innkopling av signallyden:

□ Gjenta denne prosedyren.

Slå på damphetten:

□ Trykk tasten +.

Velg viftetrinn:

□ Trykk tasten +. Viften sjaltes ett trinn høyere.

□ Trykk tasten –. Viften sjaltes ett trinn lavere.

Slå av damphetten:

□ Trykk tasten 0. Indikasjonen □ slukkes etter kort tid. Eller:

□ Trykk tasten – så ofte inntil viften slås av. Indikasjonen □ slukkes etter kort tid.

Intensivtrinn:

Ved å slå på intensivtrinnet arbeider viften med maksimal styrke. Dette kan trenges en kort tid.

☐ Trykk tasten + så ofte inntil indikasjon lyser.

□ Dersom intensivtrinnet ikke blir slått av med hånd, slås viften automatisk ned på trinn 2 etter 10 minutter.

Viftens etterløp:

□ Trykk tasten

Viften går 10 min. på trinn 1, herved blinker et punkt i indikasjonen. Deretter slår viften seg av automatisk.

Belysning:

□ Trykk kort på tasten ⚙ for inn- og utkopling.

□ Innstilling av lysstyrken:

Automatisk innkopling av lyset, f. eks. via et tidsur:

□ Viften og lyset må være slått av.

Innkopling:

Trykk samtidig tastene – og →l.

□ Etter ca. 3 sekunder slås lyset på for bekreftelse.

Utkopling:

Gjenta prosedyren når lyset er slått på.

□ Etter ca. 3 sekunder slås lyset av for bekreftelse.

Filter og vedlikehold

Fettfilter:

For å binde kjøkkendampens faste fete komponenter brukes det metall-fettfilter.

Filtermatten består av material som ikke brenner.

NB!:

Ved øket fettinnhold øker også brennbarheten og ytelsen til damphetten minsker.

Viktig:

Ved rengjøring av filteret i rett tid kan du unngå brannfare som oppstår på grunn av overoppheting ved steking eller fritéring.

Indikasjon for at filteret er fullt:

Når filteret er fullt høres det et signal når viften blir slått av og indikasjonen = lyser i 10 sekunder. Det er på høy tid at filteret blir rengjort.

Rengjøring av metall-fettfilteret:

□ Metall-fettfilteret kan vaskes i oppvaskmaskinen. En viss fargeskifting kan derved oppstå.

Viktig:

Et sterkt smusset fettfilter bør ikke vaskes sammen med annet servise.

Ved rengjøring for hånd må filtermatten bløtes opp i varmt oppvaskvann. Deretter må den børstes, skylles ut grundig og dryppes av.

Uttaking og innsetting av metall-fettfilter: Pass på: Halogenlampene må være slått av og må være avkjølte.

1. Drei på begge låsene på fettfilteret og klaff fettfilteret av.

Filter og vedlikehold

Aktiv-kullfilter:

Binder luktstoffene ved resirkulasjonsdrift.

Innsetting:

Pass på: Halogenlampene må være slått av og må være avkjølte.

1. Ta fettfilteret ut (se montering og demontering av metall-fettfilter).
2. Sett inn aktiv-kullfilteret.

1. Smekk lasken inn framme.
2. Sett inn fettfilteret (se montering og demontering av metall-fettfilter).
3. Slett indikasjonen

□ Trykk tasten 0.

Indikasjon for fullt filter:

Når aktiv-kullfilteret er fullt høres et signal når viften blir slått av og indikasjonen lyser. Det er nå på høy tid at filteret blir skiftet ut.

Uttaking:

Pass på: Halogenlampene må være slått av og må være avkjølte.

1. Ta ut fettfilteret.
2. Trykk lasken inn framme og ta aktiv kullfilteret av nedover.

1. Sett fettfilteret inn igjen.

□ Bruk kun originalfilter. Derved blir den optimale funksjonen opprettholdt.

Pass på at apparatet blir gjort strømløs ved å trekke ut støpselet eller ved å kople ut sikringen.

□ Ved skifte av fettfilter (se filter og vedlikehold) må også de stedene i damphetten som er tilgjengelige rengjøres for avleiret fett. Derved forebygges brannfare og den optimale funksjonen blir opprettholdt.

□ Ved rengjøringen av damphetten må det brukes varmt oppvaskvann eller vindusvaskemiddel.

□ Ikke forsøk å skrape inntørket smuss vekk, men bløt det opp med en fuktig klut.

□ Ikke bruk skurende vaskemiddel eller svamper som lager riper.

□ Henvisning: Ikke bruk alkohol (sprit) på kunststoff-flatene, det kan oppstå matte flekker.

Forsiktig: Kjøkkenet må luftes grundig, ingen åpen flamme.

⚠ Tastene på bryterne må kun vaskes med mildt oppvaskvann og rengjøres med en myk, fuktig klut. Ikke bruk stålrengjøringsmiddel for kunststofflistene.

Overflater av rustfritt stål:

□ Bruk et egnet rengjøringsmiddel for ståloverflater.

☐ Rengjør kun i den retningen hvor slipingen er foretatt.

⚠️ Rustfrie ståloverflater må ikke rengjøres med svamper som lager riper og heller ikke med pussemidler som inneholder sand-, soda-, syre- eller klor!

Aluminium,- lakk- og kunststoffoverflater:

□ Bruk et mykt, vindusskinn eller en klut av mikrofiber som ikke loer. □ Ikke bruk tørre kluter. □ Bruk et mildt pussemiddel for vinduer. □ Ikke bruk aggressive syre- eller lutholdige rengjøringsmidler. □ Ikke bruk skuremidler.

Utskifting av lampene

1. Slå av damphetten og trekk ut støpselet eller slå av sikringen slik at den er uten strøm. ⚠ Halogenpærene blir meget varme under driften. Selv en stund etter at de er slått av, er det fare for forbrenning.
2. Ta av lamperingen med en skrutrekker eller lignende.

1. La lamperingen smekker i.
2. Sett strømmen på igjen ved å stikke støpselet i stikkontakten eller å slå på sikringen.

Henvisning: Dersom ikke lyset fungerer, må du kontrollere om lampen er satt riktig inn.

Innstilling av indikasjon for fullt filter

Dersom det skulle være nødvendig å stille om driftstypen (utløpsluft/resirkulasjonsluft), må også indikasjonen for fullt filter stilles om tilsvarende (se monteringsanvisningen).

Forstyrrelser

Når det vises ≡ eller ∣ i indikasjonen:

□ Se avsnittet "Filter og vedlikehold".

Dersom damphetten ikke lar seg betjene:

☐ Slå av damphetten i ca. 1 minutt ved å trekke ut støpselet hhv. slå av sikringen. Slå den deretter på igjen.

Ved eventuelle spørsmål eller forstyrrelser bør du ringe til kundeservice.

(se liste over servicesenter).

Når du ringer, vennligst oppgi:

E-nr.

Skriv opp apparatets nummer i feltene ovenfor. Numrene finnes på typeskiltet på innsiden av damphetten når du tar av filtergitteret.

⚠ Gamle apparater er ikke verdiløst avfall. Ved miljøvennlig bortskaffing kan det gjenvinnes verdifulle råstoffer.

Før du kaster det gamle apparatet, må det gjøres ubrukelig først.

⚠ Det nye apparatet ditt har vært beskyttet med emballasje på veien til deg. Alle materialene som blir brukt er miljøvennlige og kan resirkuleres. Hjelp til å bortskaffe emballasjen på en miljøvennlig måte.

Kommunen på stedet der du bor eller faghandelen er behjelpelig med informasjoner om avfallsplasser.

⚠️ Damphetten kan brukes med utløps-eller resirkulasjonsdrift.

⚠ Damphetten må alltid monteres over midten av komfyren.

⚠ Minsteavstanden mellom komfyr og underkant av damphetten: 550 mm, fig. 1.

⚠ Ved monteringen av gass kokeplater må det tas hensyn til de nasjonale lovlige bestemmelsene (f. eks. i Tyskland: Tekniske regler for gassinstallasjon TRGI).

⚠ Det må tas hensyn til de respektive gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater.

⚠ Dampviften må være montert kun på den ene siden ved et høyt skap eller en høy vegg. Avstanden må være minst 50 mm.

⚠️ Over gass kokeplater må det overholdes en minste avstand på 650 mm, fig. 1.

⚠️ Gass kokeplater må kun antennes i forbindelse med kokekar.

Gass kokeplater / gass komfyr:

Varmebelastningen på alle kokeplatene som oppstår under kokingen må ikke overskride 8,0 kW, uavhengig av den installerte nominelle effekten.

Unntak: I en kort tid (maks. 15 min.) kan kokeplatene utsettes for en varmebelastning på 11,3 kW dersom viftetrinn 2 er slått på hele tiden (ellers er det fare for forbrenning dersom overflaten på komfyren blir berørt).

Komfyr for faste brennstoffer: Her gjelder også de maksimale nominelle varmebelastningene og minsteavstanden som ved gasskomfyr.

Over et ildsted for faste brennstoffer hvor det er fare for brann (p.g.a. gnistdannelse), er det kun tillatt å montere en damphette dersom ildstedet har en lukket, ikke avtakbar avdekning, og dersom de til enhver tid gyldige forskriftene i det respektive landet blir overholdt. Dette gjelder ikke for gasskomfyr og gass-kokeplater.

Jo mindre avstanden er mellom damphetten og kokeblussene, jo større er mulighetene for at det kan danne seg dråper på undersiden av damphetten på grunn av den oppstigende vanndampen.

Før montasjen

Utløpsdrift

Luften ledes oppover gjennom en luftsjakt eller direkte ut i det fri gjennom et hull i ytterveggen.

Utløpsluften må ikke ledes inn i en skorstein hvor det er røk eller avgass, eller inn i en sjakt hvor det er plassert fyringsanlegg.

Angående utleding av luft, må det tas hensyn til forskriftene og lovene som myndighetene har utgitt (f. eks. Fylkets tekniske byggvesen).

Dersom utløpsluften skal ledes inn i en skorstein som ikke brukes til røk eller avgass, må det innhentes tillatelse fra brannvesenet.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp), må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen.

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l.

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater, gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften.

Skal avluften ledes gjennom ytterveggen, bør det brukes en teleskopmurboks.

Før montasjen

□ Et kort, glatt utløpsrør. ☐ Så få vinkler og bøyninger som mulig. ☐ Helst en stor diameter på røret og opplegget må foretas i store rørbuer. Innsatsen av lange, ru avluftsrør, for mange rørbuer eller små rørdiameter fører til et avvik fra den optimale lufteffekten og samtidig til en høyere lyd.

□ Rundrør:

Vi anbefaler en indre diameter på 150 mm, i alle fall minst 120 mm.

☐ Flatkanalene må ha den samme indre diameteren som rundrørene. De bør ikke ha skarpe kanter.

120 mm ∅ ca. 113 cm³

150 mm ∅ ca. 177 cm³

□ Ved avvikende rørdiameter: sett inn en tetningslist.

□ Ved utløpsdrift må det sørges for tilstrekkelig lufttilførsel av friskluft.

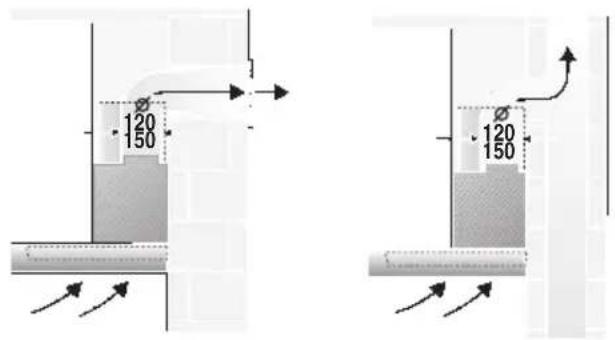

Tilkopling til utløpsrør ∅ 150 mm:

Tilkopling til utløpsrør ∅ 120 mm:

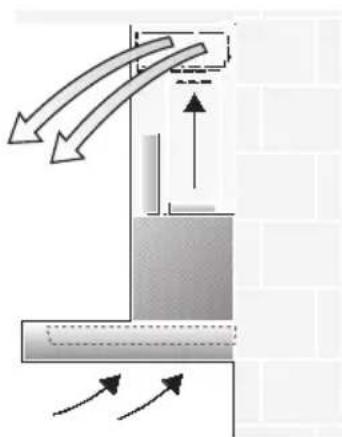

□ Med aktiv kullfilter dersom det ikke er mulig for utløpsdrift.

⚠ Det komplette monteringssettet fås i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen.

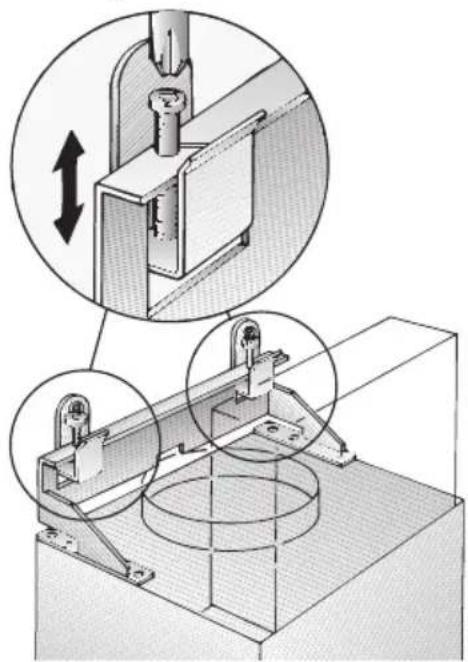

Forberedelse av veggen

□ Veggen må forløpe loddrett og jevnt. □ Det må sørges for at ekspansjonshylsene sitter godt fast.

Vekt i kg:

Utløp Resirkulasjon
21,5 22,5

Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholdes.

Elektrisk tilkopling

Damphetten må kun koples til en stikkontakt som er forskriftsmessig installert og som er jordet. Stikkontakten må befinne seg så nært apparatet som mulig, helst bak vifteblenden.

Elektriske data:

Disse finner De på typeskiltet inne i apparatet etter å ha fjernet filterrammene.

⚠ Ved reparasjon må apparatet alltid gjøres strømløs.

Ved installasjonen må damphetten utstyres med en skilleinnretning. Som skilleinnretning gjelder brytere med en kontaktåpning på mer enn 3 mm og en flerpolet utkopling. I denne kategorien faller LS-brytere og beskyttelser.

Denne damphetten tilsvarer EF-retningslinjene for demping av radiostøy.

Omsjalting fra utløps- til resirkulasjonsdrift

Omsjalting av den elektroniske styringen til resirkulasjonsdrift:

□ Den seriemessige innstillingen er på utløpsdrift. □ Damphetten må være tilkoplet og slått av.

1. Trykk tasten 0 og hold den nedtrykket.
2. Mens indikasjonen ☐ vises, må også samtidig tasten trykkes inntil indikasjon ☐ vises. Deretter slippes tasten. Indikasjonen slukkes etter kort tid. Den elektroniske styringen er innstilt på resirkulasjonsdrift. □ Ved å gjenta skrittene 1 og 2 blir den elektroniske styringen igjen omsjaltet på utløpsdrift (indikasjon z).

Montasje

Damphetten er beregnet for montasje i kjøkkenveggen.

1. Ta av fettfilteret og lampeglasset (se bruksanvisning).
2. Tegn en midtlinje på veggen fra taket til underkant på damphetten.
3. Med hjelp av sjablonen markeres posisjonen for skruene på veggen. For lettere plassering, tegnes konturen av området hvor hetten skal henges opp.

⚠ Pass på at det er en minste avstand til kokeplatene fra damphetten på minst 550 mm ved elektrokomfyrer, hhv. 650 mm ved gassbluss. Den nedre kanten på sjablonen tilsvarer den nedre kanten på damphetten (Glasskjerm).

1. Bor 3 hull for damphetten og 2 hull for pipeblenden ø 8 mm og sett inn skruehylser plant med veggen.

min. 550 Elektro min. 650 Gass

1. Skru på den øvre og de to nedre holdevinklene.

1. Heng opp damphetten. Rett ut høyden og sørg for at den henger vannrett med innstillingsskruene.

⚠ Dersom det under fastskruingen oppstår trykk mot glasskjermen, kan dette føre til at glasset sprekker.

1. Lim et stykke dekningsfolie over hver av hullene på de 2 underste festeskruene på beskyttelsesgitteret.
2. Legg opp rørforbindelsen.
3. Foreta den elektriske tilkoplingen.
4. Trekk av beskyttelsesfolien på begge sider av pipeblenden.

⚠️ Unngå skade på ømfintlige overflater.

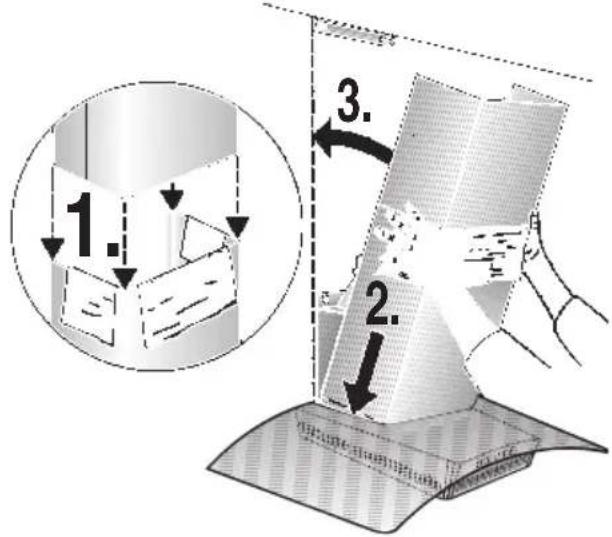

1. Den øvre pipeblenden (med sprekken nedover) skyves inn i den nedre pipeblenden.

⚠ Unngå at det oppstår skraper når de blir skjøvet inn i hverandre. F.eks. kan du legge sjablonen som beskyttelse rundt den nedre kanten på pipeblenden.

1. Den komplette pipeblenden settes inn på skrå i glasskjermen og svinges bakover.
2. Den øvre pipeblenden trekkes forsiktig oppover og skrues fast med 2 skruer i holdevinklene på siden.

1. Sett inn igjen fettfilteret og lampeglasset (se bruksanvisning).

Bruksanvisning:

Beskrivelse av enheten

Rengjøring og vedlikehold

De bør ikke ha skarpe knekk.

∅ 120 mm ca. 113 cm ³

∅ 150 mm ca. 177 cm ³

1. Skru den øverste og de to nederste holdevinklene fast.
