Pro X PGX1400PB - Laturi EGO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava laturi
Merkki	EGO
Malli	Pro X PGX1400PB
Tulojännite/lähtöjännite (AC-tila)	56 V ---
Lähtöjännite (DC-tila)	56 V ---
Paino	17,6 kg
Latausaika (AC-tila)	Noin 170 min (HC2240T + 2×BA4200T)
Latausaika (DC-tila)	45 min (2×BA4200T)
Suositeltu latauslämpötila	5 – 40 °C
Varastointilämpötila	-20 – 70 °C
Päätoiminnot	EGO litiumioniakkujen lataus, AC- ja DC-tilat, Bluetooth®-yhteys, seinäasennus mahdollinen
Suojausluokka	IPX2 (suojattu vesipisaroilta)
Käyttö	Vain sisätiloissa
Huolto	Puhdista puhtaalla liinalla; älä käytä liuottimia
Turvallisuus	Turvasymbolit, lue käyttöohje, älä altista vedelle
Mukana tulevat tarvikkeet	Latauskaapeli PGXTM 70 cm (ACE0700), kannattimet, pultit, kuusiokoloavain
Saatavilla olevat varaosat	Latauskaapelit ACE0700 (70 cm) ja ACE1500 (150 cm), keskus PGX1600E-H
Korjattavuus	Vain pätevän korjaajan tekemät korjaukset
Vaatimustenmukaisuus	CE, UKCA
Tiedonsiirto	Bluetooth®
Akkutekniikka	Litiumioni
Samanaikainen latauskapasiteetti	Jopa 3 akkua (tilasta riippuen)

Usein kysytyt kysymykset - Pro X PGX1400PB EGO

Kuinka ladata akkuja tällä laturilla AC-tilassa?

Liitä keskus PGX1600E-H laturiin mukana tulevalla kaapelilla, kytke keskus, ja aseta akut lokeroihin. Tilan merkkivalo vilkkuu vihreänä latauksen aikana. Katso kohta AKKUJEN LATAUS - AC-tila.

Mitä laturin eri merkkivalot tarkoittavat?

AC-tilassa keskuksen vihreä jatkuva valo tarkoittaa normaalia toimintaa, vihreä vilkkuva valo tarkoittaa latausta, punainen jatkuva valo tarkoittaa akun olevan liian kuuma/kylmä, punainen vilkkuva valo tarkoittaa virhettä. DC-tilassa DC-merkkivalon vihreä jatkuva valo tarkoittaa laturin olevan valmis. Katso merkkivalotaulukot käyttöohjeesta.

Voiko tätä laturia käyttää ulkona?

Ei, kannettavaa EGO Pro X PGX1400PB -laturia saa käyttää vain sisätiloissa. Se on suojattu vesipisaroilta (IPX2), mutta se ei sovellu altistettavaksi sateelle tai kosteudelle.

Kuinka laturi asennetaan seinälle?

Käytä mukana toimitettuja kannattimia ja M8-pultteja. Kiinnitä kannattimet sivuille, merkitse paikat ja ruuvaa tukevasti seinään M8×25-pulteilla. Asennuspinnan paksuuden on oltava vähintään 19 mm. Katso kohta KANNETTAVAN LATURIN ASENNUS.

Kuinka monta akkua voin ladata samanaikaisesti?

AC-tilassa voit ladata enintään 3 akkua (yksi suurikapasiteettinen ja kaksi kannettavaa) yhdellä laturilla. DC-tilassa enintään 2 kannettavaa akkua samanaikaisesti. Latausjärjestys priorisoi akkua, jonka jännitetaso on alin.

Minkä tyyppiset akut sopivat tähän laturiin?

Tämä laturi on suunniteltu EGO litiumioniakuille. AC-tilassa se käyttää keskusta PGX1600E-H ladatakseen akkuja, jotka on lueteltu kuvassa B1. DC-tilassa suurikapasiteettinen akku HC2240T syöttää virtaa kannettavien EGO-akkujen (esim. BA4200T) lataamiseen.

Kuinka laturi puhdistetaan?

Irrota keskus ja poista akut. Käytä puhdasta ja kuivaa liinaa pölyn ja lian poistamiseen. Älä koskaan käytä liuottimia tai öljypohjaisia tuotteita. Vältä paineilmaa, jos mahdollista.

Mitä tehdä, jos akun merkkivalo vilkkuu punaisena?

Poista akku ja aseta se takaisin. Jos vilkkuminen jatkuu, kokeile toista toimivaa akkua. Jos ongelma jatkuu, nollaa keskus irrottamalla se ja kytkemällä se uudelleen. Jos tämä ei auta, ota yhteyttä EGO-huoltoon.

Voiko useita kannettavia latureita yhdistää toisiinsa?

Kyllä, voit liittää jopa 30 kannettavaa laturia samaan keskukseen. Käytä kaapeleita ACE0700 (70 cm) tai ACE1500 (150 cm) latureiden yhdistämiseen. Keskus syöttää latureille virtaa läheisyysjärjestyksessä.

Kuinka Bluetooth-toimintoa käytetään?

Laturi on varustettu Bluetooth®-teknologialla. Lisätietoja yhdistetyistä palveluista saat skannaamalla käyttöohjeen QR-koodin tai käymällä osoitteessa www.egopowerplus.eu/connect.

KÄYTTÖOHJE Pro X PGX1400PB EGO

HUOMAUTUS: Nämä ohjeet ovat saatavilla myös vaihtoehtoisessa muodossa, esim. verkkosivustolla.

VAROITUS: Pätevän huoltoteknikon tulee suorittaa kaikki korjaukset, jotta voidaan taata tuotteen turvallinen ja luotettava käyttö.

TURVALLISUUSSYMBOLIT

Turvallisuussymbolien tarkoituksena on kiinnittää huomiota mahdollisiin vaaroihin. Turvallisuussymbolit ja niiden selitykset on syytä lukea tarkkaan ja ymmärtää perusteellisesti. Varoitussymbolit eivät yksinään poista vaaran mahdollisuutta. Niiden antamat ohjeet ja varoitukset eivät korvaa kunnollisia onnettomuuksien ehkäisytoimenpiteitä.

⚠️ VAROITUS: Lue ja ymmärrä tämän käyttöoppaan kaikki turvallisuusohjeet, mukaan lukien kaikki turvallisuusvaroitussymbolit, kuten "VAARA", "VAROITUS" ja "HUOMIO" ennen laitteen käyttämistä. Alla olevien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilövahingon.

TURVALLISUUSOHJEET

Tällä sivulla kuvataan ja esitellään turvallisuussymbolit, jotka saattavat esiintyä tässä tuotteessa. Lue, ymmärrä ja noudata kaikkia laitteen ohjeita ennen kuin yrität koota sen tai käyttää sitä.

	Turvallisuushälytys	Varotoimet, jotka liittyvät turvallisuuteesi
	Lue käyttöopas	Käyttäjän on luettava käyttöopas vammariskin vähentämiseksi.
	Käyttö sisätiloissa	Käytä tätä laitetta vain sisätiloissa
CE	CE	Tämä tuote vastaa sovellettavia EU-direktiivejä.

UKCA	UKCA	Tämä tuote vastaa sovellettavaa UK-lainsäädäntöä.
	Bluetooth®	Bluetooth®-symboli
IPX2	Suojausaste tunkeutumista vastaan	Suojattu pystysuoraan putoavilta vesipisaroilta, kun kotelo on kallistettu 15 asteeseen.
	WEEE	Vanhoja sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Vie laite valtuutettuunkierrätyslaitokseen.
~	Vaihtovirta Virran tyyppi
	Tasavirta	Virran tyyppi tai ominaisuus
V Volti Jännite
A Ampeeri Virta
W Wattia Teho
Min Minuutti Aika
Ah Ampeerituntia Akun kapasiteetti
kg Kilogramma Paino
°C Celsius Lämpötila

YLEISET TURVALLISUUSOHJEET

⚠️ VAROITUS: Lue ja ymmärrä kaikki ohjeet. Alla olevien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilövahingon.

Termi "laite" kaikissa alla luetelluissa varoituksissa viittaa johdollisiin laitteisiin tai akkukäyttöisiin (johdottomiin) laitteisiin.

Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten.

⚠️ VAROITUS: Pätevän huoltoteknikon tulee suorittaa kaikki korjaukset, jotta voidaan taata tuotteen turvallinen ja luotettava käyttö.

- Irrota akku laitteesta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai laitat laitteen varastoon. Nämä estävät turvallisuustoimenpiteet vähentävät laitteen vahingossa käynnistämisen riskiä.

三GO

■ Lataa vain valmistajan määrittelemällä keskittimellä. Keskitin, joka sopii yhdentyyppiselle akulle voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa.
Käytä laitteissa vain erityisesti niihin tarkoitettuja akkuja. Muunlaisten akkujen käyttö saattaa aiheuttaa henkilövahingon tai tulipalon vaaran.

AC-tilassa tämä varavirtalähde voi toimia EGO-keskittimen PGX1600E H kanssa kuvassa B1 lueteltujen akkujen lataamiseksi.

DC-tilassa käyttämällä EGO -suurkapasiteettista akkua HC2240T tämä varavirtalähde voi ladata kuvassa B2 Iueteltuja EGO akkuja.

Kun akku ei ole käytössä, pidä se erillään metalliesineistä, kuten paperiliittimet, kolikot, avaimet, naulat, ruuvit ja muut pienet metalliesineet, jotka voivat yhdistää akun navat toisiinsa. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon.
- Akusta voi valua nestettä väärästä käytöstä johtuen. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja.
- Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muutettu. Vaurioituneet tai muutetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai henkilövahingon vaaran.
- Älä altista akkua tai laitetta tulelle tai äärimmäisille lämpötiloille. Altistaminen yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen.
■ Noudata kaikkia latausohjeita, äläkä lataa akkua tai laitetta lämpötilassa, joka ei ole ohjeissa ilmoitetun lämpötila-alueen sisällä. Virheellinen lataaminen tai lataaminen ilmoitetun lämpötila-alueen ulkopuolella olevassa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa.
- Älä koskaan huolla vaurioituneita akkuja. Akkujen huollon saa tehdä vain valmistaja tai sen valtuuttamat huoltoliikkeet.
- Älä muuta tai yritä korjata laitetta tai akkua (mikäli käytössä), ellei sitä ole mainittu käyttö- ja hoito-ohjeissa.
- Älä käytä varavirtalähdettä ulkona tai altista sitä kosteille tai märillä olosuhteille. Varavirtalähteeseen pääsevä vesi lisää sähköiskun vaaraa.
- Älä käsittele varavirtalähdettä märillä käsillä.

- Sellaisen lisävarusteen käyttäminen, jota varavirtalähteen valmistaja ei suosittele tai myy, saattaa aiheuttaa tulipalon, sähköiskun tai henkilövahingon.

• Älä anna bensiinin, öljyjen, öljypohjaisten tuotteiden ym. päästä kosketuksiin muoviosien kanssa. Nämä materiaalit sisältävät kemikaaleja, jotka saattavat vahingoittaa, heikentää tai tuhota muovia.

• Älä käytä varavirtalähdettä, jos siihen on osunut voimakas isku, se on pudonnut tai vaurioitunut muulla tavalla. Vie se valtuutetulle huoltoteknikolle sähköjärjestelmän tarkastamiseksi, jotta voidaan varmistaa varavirtalähteen hyvä käyttökunto.

• Älä pura varavirtalähdettä. Vie se valtuutetulle huoltoteknikolle, jos se vaatii huoltoa tai korjausta. Virheellinen kokoaminen voi aiheuttaa sähköiskun tai tulipalon.

• Sähköiskun vaara. Älä koske lähtöliittimen eristämätöntä osaa tai eristämätöntä akun napaa.

• Vammojen välttämiseksi tarkka valvonta on tarpeen, kun laitetta käytetään lasten lähellä.

• Älä laita varavirtalähdettä veteen tai muuhun nesteeseen sähköiskuvaaran vähentämiseksi. Älä säilytä laitetta paikassa, edes väliaikaisesti, josta se voi pudota tai sen voi vetää ammeeseen tai altaaseen.

■ Latauksen aikana varavirtalähde ja siihen kiinnitetyt akut on sijoitettava hyvin ilmastoituun tilaan.
- Säilytä nämä ohjeet. Lue ohjeet säännöllisesti ja käytä niitä muiden mahdollisten laitteen käyttäjien ohjeistamisessa. Jos lainaat tämän laitteen jollekulle muulle, lainaa samalla myös nämä ohjeet tuotteen väärinkäytön ja mahdollisten tapaturmien välttämiseksi.

• Säilytä nämä ohjeet. Tämä käsikirja sisältää tärkeitä turvallisuus- ja käyttöohjeita mallille PGX1400PB, ja niitä on noudatettava asennuksen ja huollon aikana.
• Ennen kuin käytät varavirtalähdettä, lue kaikki ohjeet ja varoitusmerkinnät tästä käyttöoppaasta ja keskittimestä, akusta ja akkua käyttävästä tuotteesta tuotteiden väärinkäytön ja mahdollisten tapaturmien tai vahinkojen välttämiseksi.

HUOMIO: Lataa vain uudelleenladattavia litiumioniakkuja henkilövahinkojen vaaran vähentämiseksi. Muunlaiset akut saattavat räjähtää ja aiheuttaa henkilövammoja tai vahinkoja.

TEKNISET TIEDOT

AC-TILA

Tulo-/lähtöjännite	56 V ---
Yhteensopiva keskitin P	GX1600E-H
Latausaika	Noin 170 minuuttia HC2240T:Ile (40,0 Ah) + 2 x BA4200T:Ile (7,5 Ah)
Suositeltu latauslämpötila	5–40 °C
Suositeltu säilytyslämpötila	-20–70 °C
Paino 17,6 kg

DC-TILA:

Lähtöjännite	56 V ---
Lähtöteho 2 x 700 W
Latausaika	45 min 2 x BA4200T:lle(7,5 Ah)
Suositeltu latauslämpötila	5–40 °C
Suositeltu säilytyslämpötila	-20–70 °C

SUOSITELLUT LISÄVARUSTEET

VAROITUS: Käytä vaihto-osina vain identtisiä varaosia. Sellaisten osien käyttö, jotka eivät vastaa alkuperäisiä laitemäärityksiä, saattaa aiheuttaa vääränlaisen toiminnan ja heikentää turvallisuutta.

OSAN NIMI MALLIN NUMERO

PGXTM 70 cm:n latauskaapeli ACE0700

PGXTM 150 cm:n latauskaapeli ACE1500

KUVAUS

TUNNE VARAVIRTALÄHDE (Kuva A)

1. Suurikapasiteettinen akku
2. Suurikapasiteettisen akun vapautusvipu
3. Kannettavan akun vapautuspainike
4. Latauskaapeli
5. Akkupaikka (x2)
6. Asennusreikä
7. Portti (x2)
8. Varkaudenestotanko
9. Kannettavan akun akkupaikan tilan merkkivalo
10. Virtapainike (Bluetooth ^® -painike)
11. Bluetooth®-merkkivalo
12. Suurikapasiteettisen akun akkupaikan tilan merkkivalo
13. DC-tilan merkkivalo
14. AC-tilan merkkivalo
15. Kannake (2)
16. M8 x 25 pultti- ja aluslevysarja (4)
17. M8 x 50 pultti- ja aluslevysarja (4)
18. M8 x 95 pultti- ja aluslevysarja (2)
19. 5 mm:n kuusiokoloavain

KÄYTTÖ

AC-tilassa EGO PGX™ -varavirtalähde on suunniteltu toimimaan vain EGO PGX™ 1600 W -keskittimen PGX1600E-H kanssa EGO suurikapasiteettisten ja kannettavien akkujen lataamiseksi.

DC-tilassa suurikapasiteettinen EGO akku (HC2240T) voi ladata kannettavia EGO akkuja EGO PGX™ -varavirtalähteen kautta.

AKKUJEN LATAAMINEN - AC-tila

HUOMAA: Litium-ioniakut toimitetaan osittain ladattuna. Ennen kuin käytät akkuja ensimmäisen kerran, lataa ne täyteen.

⚠️ VAROITUS: Latauksen aikana varavirtalähde ja siihen kiinnitetyt akut on sijoitettava hyvin ilmastoituun tilaan.

Seuraavat piirrokset kuvassa C1 näyttävät, kuinka akkuja ladataan varavirtalähteiden kautta:

1. Työnnä keskittimen liittimen kaulusta varavirtalähteen kummallakin puolella olevaan porttiin, kunnes kuulet naksahduksen kuvan C1 mukaisesti (vaihe 1).

HUOMAA: Keskittimen irrottaminen varavirtalähteestä, kuten kuvassa C2.

1. Liitä varavirtalähde seuraavaan varavirtalähteeseen samalla tavalla yhdistämällä mukana toimitettu kaapeli (ACE0700) tai ACE1500-kaapeli (myydään erikseen) varavirtalähteen vastakkaisella puolella olevaan 2. porttiin. Voit tarvittaessa jatkaa useamman varavirtalähteeseen liittämistä (enintään 30 yhteen keskittimeen) (vaihe 2).
2. Kytke keskitin virtalähteeseen (vaihe 3). Keskittimen tilan merkkivalo ja varavirtalähteen tilan merkkivalo palavat vihreinä, mikä osoittaa, että keskitin ja varavirtalähde toimivat oikein ja voivat ladata akkuja.
3. Kohdista akun kohotetut urat yhden varavirtalähteen akkupaikkojen kiinnitysaukkoihin. Liu'uta akku alas akkupaikkaan (vaihe 4). Akun vapautuspainike ponnahtaa esiin osoittaen, että akku on kunnolla kiinni.

HUOMAA: Jos kyseessä on suurikapasiteettinen akku, varmista, että akun nuoli on kohdakkain suurikapasiteettisen akun akkupaikan elektronisen koskettimen kanssa. Liu'uta akku alas akkupaikkaan (kuva D1). Kaksi akun vapautusvipua ponnahtavat ylös ja ulospäin, samalla kun punaiset merkit I näkyvät akun vapautusvivuissa, jotka osoittavat, että akku on kiinnitetty kunnolla (kuva D2).

Irrota akku painamalla akun vapautusvipuja sisäänpäin ja vetämällä sitten akku ulos (kuva D3).

1. Varavirtalähde kommunikoi akun kanssa ja arvioi akun kunnon. Kun akku täyttää latausolosuhteet, varavirtalähde alkaa ladata akkua ja keskittimen tilan merkkivalo ja akkupaikan tilan merkkivalo (asetetun akun yläpuolella) vilkkuvat vihreinä.
2. Aseta lisää akkuja.
3. Kun kytket lisää varavirtalähteitä keskittimeen, keskitin syöttää virtaa varavirtalähteille läheisysjärjestyksessä – keskitintä lähinnä oleva varavirtalähde saa virtaa ensimmäisenä. Vilkkuva vihreä akkupaikan tila auttaa tunnistamaan, mikä akku latautuu parhaillaan.

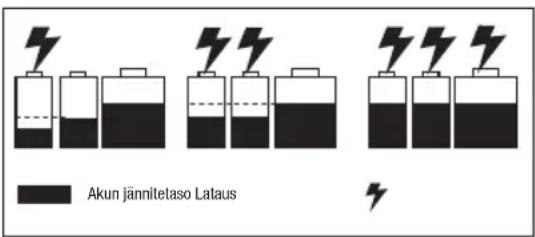

Samassa varavirtalähteessä olevien akkujen latausjärjestys

■ Jos varavirtalähteeseen on kytketty kaksi akkua samanaikaisesti, alemman jännitetason akku ladataan ensin. Jos alemman jännitetason akulla on sama jännitetaso kuin toisella, kaksi akkua ladataan samanaikaisesti.
- Jos varavirtalähteeseen on kytketty kolme akkua samanaikaisesti, alimman jännitetason akku ladataan ensin. Jos alimmalla jännitetasolla varustetulla akulla on sama jännitetaso kuin keskijännitetasolla varustetulla akulla, nämä kaksi akkua ladataan samanaikaisesti. Jos näillä kahdella akulla on sama jännitetaso kuin suurimmalla jännitetasolla varustetulla akulla, kaikki kolme akkua ladataan samanaikaisesti. Katso kuva alta.

Kun akut on ladattu täyteen, keskittimen tilan merkkivalo ja akkupaikan tilan merkkivalot palavat vihreinä. Akkujen "akkutehomittarien" valot sammuvat. On suositeltavaa irrottaa keskitin virtalähteestä, jos sitä ei käytetä pitkään aikaan.

HUOMAA:

Täyteen ladatun akun merkittävästi lyhentynyt käyttöaika viittaa siihen, että akun käyttöikä on lähenemässä loppua, ja se on vaihdettava.
- Keskitin ja varavirtalähde voivat lämmetä latauksen aikana. Tämä on osa normaalia toimintaa. Lataa hyvin ilmastoidussa paikassa.

Keskittimen, varavirtalähteen ja akun merkkivalot – AC-tila

KESKITIN VARAVIRTALÄHDE AKKU
Keskittimen tila	Keskittimen tilan merkkivalo	AC-tilan merkkivalo	Akkupaikan tilan merkkivalo(t)	Akun akkutehomittari
Valmiustila (ei ladattavaa akkua)	Palaa vihreänä	Palaa vihreänä	Ei pala Ei ole
Normaali lataus	Vilkkuu vihreänä	Palaa vihreänä	Vilkkuu vihreänä ladattavan akun yläpuolella	1. Kannettaville EGO-akuille ilman "T"-liitettä:VIHREÄ, PUNAINEN ja ORANSSI vilkkuvat vuorotellen.2. Kannettaville EGO-akuille "T"-liitteellä:Viimeinen LED vilkkuu VIHREÄNÄ, edelliset LEDit palavat VIHREINÄ.Tai akkutehomittari palaa VIHREÄNÄ latausprosessin viimeisessä vaiheessa, ja akku päivittää LED-merkkivalon 1–2 minuutin välein reaaliaikaisen akkutehomittarin päivittämiseksi.EGO-akussa BA2240T ei ole erityistä merkkivaloa.3. Suurikapasiteettiselle akulle (HC2240T)Viimeinen LED vilkkuu VIHREÄNÄ, edelliset LEDit palavat VIHREINÄ.
Lataus on hidasta, kun keskittimen lämpötila on 40–60 °C	Vilkkuu oranssina	Palaa vihreänä	Palaa vihreänä ladattavan akun yläpuolella
Täyteen ladattu	Palaa vihreänä	Palaa vihreänä	Palaa vihreänä täyteen ladattujen akkujen yläpuolella	Ei pala
Keskitin on liian kuuma tai liian kylmä	Palaa punaisena	Ei pala Ei pala	Ei pala
Keskittimen virhe	Vilkkuu punaisena	Ei pala Ei pala	Ei pala
Keskitin toimii normaalisti.Kuuman tai kylmän akun lataaminen.	Palaa vihreänä	Palaa vihreänä	Palaa punaisena ladattavan akun yläpuolella.	Ei pala

Kuuman tai kylmän akun lataaminen

Jos varavirtalähteen akku on normaalin lämpötila-alueen ulkopuolella, vastaava akkupaikan tilan merkkivalo palaa punaisena ja akun akkutehomittari sammu. Kun akku jäähtyy tai lämpenee normaalille lämpötila-alueelle, akku latautuu uudelleen automaattisesti.

Akun tai varavirtalähteen virhe

Jos akun virhe tunnistetaan, vastaavan akkupaikan tilan merkkivalo vilkkuu punaisena ja akkutehomittarin merkkivalo sammuu.

1. Poista akku ja laita se uudelleen varavirtalähteeseen. Jos akkupaikan tilan merkkivalo vilkkuu edelleen punaisena, kokeile ladata toista akkua, jonka tiedetään toimivan.
2. Jos uusi vaihtoakku voidaan ladata normaalisti, alkuperäinen akku on viallinen.
3. Jos akkupaikan tilan merkkivalo vilkkuu edelleen punaisena, kun olet yrittänyt ladata toimivaa akkua, nollaa keskitin irrottamalla keskitin virtalähteestä ja odottamalla, kunnes keskittimen tilan merkkivalo sammuu. Liitä sitten pistoke takaisin virtalähteeseen.
4. Jos akkupaikan tilan merkkivalo vilkkuu edelleen punaisena vaiheen 3 jälkeen, varavirtalähde voi olla viallinen.

KANNETTAVIEN AKKUJEN LATAAMINEN - DC-TILA

1. Irrota keskitin pistorasiasta tai irrota latauskaapeli varavirtalähteestä.
2. Asenna suurikapasiteettinen akku ja kannettava akku, katso kohta "AKKUJEN LATAAMINEN - AC-tila".
3. Paina virtapainiketta (enintään 3 sekuntia), jolloin varavirtalähteen DC-tilan merkkivalo ja suurikapasiteettisen akun akkupaikan merkkivalo palavat vihreinä, mikä osoittaa, että varavirtalähde toimii oikein. Varavirtalähde kommunikoi kannettavan akun kanssa ja arvioi akun kunnon. Kun akku täyttää latausolosuhteet, suurikapasiteettinen akku alkaa ladata kannettavaa akkua ja DC-tilan merkkivalo ja suurikapasiteettisen akun akkupaikan merkkivalo (asetetun akun yläpuolella) vilkkuvat vihreinä.
4. Kun varavirtalähteeseen liitetään kaksi kannettavaa akkua, ne latautuvat samanaikaisesti. Kun kaksi kannettavaa akkua on ladattu täyteen, kannettavan akkupaikan tilan merkkivalot palavat vihreinä. Akkujen "akkutehomittarien" valot sammuvat.
5. Pysäytä DC-lataustila painamalla virtapainiketta uudelleen (enintään 3 sekunnin ajan).
6. DC-tilan merkkivalo sammuu automaattisesti neljän tunnin käyttämättömyyden jälkeen, kun sisään asetettu kannettava akku on ladattu täyteen.
7. DC-tilan merkkivalo sammuu automaattisesti neljän tunnin kuluttua, kun suurikapasiteettinen akku ylikuumenee.

Varavirtalähteen, suurikapasiteettisen akun ja kannettavan akun merkkivalot – DC-tila

VARAVIRTALÄHDE				SUURIKAPA-SITEETTINENAKKU	KANNETTAVAAKKU
Varavirtalähteen tila	DC-tilan merkkivalo	Suurikapa-siteettisen akun akkupaikan tilan merkkivalo	Kannettavan akun akkupaikan merkkivalo
Valmiustila (ainoastaan suurikapasiteettinen akku varavirtalähteessä)	Palaa vihreänä	Palaa vihreänä	Ei ole	Palaa vihreänä	Ei ole
Normaali lataus	Palaa vihreänä	Palaa vihreänä	Vilkkuu vihreänä	Palaa vihreänä	1. EGO-akuille ilman "T"-liitettä:VIHREÄ, PUNAINEN ja ORANSSI vilkuvat vuorotellen2. EGO-akuille "T"-liitteellä:Viimeinen LED vilkkuu VIHREÄNÄ, edelliset LEDit palavat VIHREINÄ.EGO-akussa BA2240T ei ole erityistä merkkivaloa.
Täyteen ladattu	Palaa vihreänä	Palaa vihreänä	Palaa vihreänä	Palaa vihreänä	Ei pala
Suurikapasiteettinen akku on viallinen	Vilkkuu punaisena	Vilkkuu punaisena	Ei pala Ei pala	Ei pala
Suurikapa-siteettisessa akussa on alijännite.	Vilkkuu punaisena	Palaa vihreänä	Ei pala	TaiVilkkuu punaisena	Ei pala
Suurikapasiteettinen akku on liian kuuma tai liian kylmä.	Palaapunaisena	Palaa punaisena	Ei pala	Palaapunaisena	Ei pala
Varavirtalähde toimii normaalisti.Ladataan viallista kannettavaa akkua.	Palaavihreänä	Palaa vihreänä	Vilkkuupunaisena	Palaa vihreänä	Ei pala
Varavirtalähde toimii normaalisti.Kuuman tai kylmän kannettavan akun lataaminen.	Palaavihreänä	Palaa vihreänä	Palaapunaisenalatauksessaolevankannettavanakunyläpuolella.	Palaa vihreänä	Ei pala

VARAVIRTALÄHTEEN ASENTAMINEN (KUVA E)

Seinäkiinnitysreiät yhdelle varavirtalähteelle

1. Irrota varavirtalähde keskittimestä ja poista akut.
2. Aseta varavirtalähde seinää vasten lattialle.

3. Kiinnitä kaksi kannaketta (mukana) varavirtalähteen molemmille puolille neljällä M8 x 50 pultila ja aluslevysarjalla (mukana) käyttäen mukana toimitettua kuusioavainta.

4. Merkitse neljän seinäkiinnitysreiän paikat haluttuun kohtaan seinälle.

5. Käytä neljää M8 x 25 pultilla ja aluslevysarjalla (mukana) kiinnittääksesi varavirtalähteen tukevasti seinään.

HUOMAUTUS: Asennuspinnan tulee olla vähintään

19 mm paksu, jotta se tukee varavirtalähdettä tukevasti.

Seinäkiinnitysreiät kahden varavirtalähteen pinolle (kuva F)

1. Irrota kaksi varavirtalähdettä keskittimestä ja poista akut.
2. Kiinnitä kaksi kannaketta alemman/ylemmän varavirtalähteen molemmille puolille neljällä M8 x 50 pultilla ja aluslevysarjalla (mukana) käyttäen mukana toimitettua kuusioavainta.
3. Aseta varavirtalähde seinää vasten lattialle, aseta toinen varavirtalähde sen päälle kohdistamalla ylemmän varavirtalähteen neljä ulkonemaa alemman varavirtalähteen loviin.
4. Kiinnitä ylempi varavirtalähde alempaan varavirtalähteeseen kuusioavaimella kahdella M8 x 95 pultila ja aluslevysarjalla (mukana).
5. Merkitse kahdeksan seinäkiinnitysreiän paikat haluttuun kohtaan seinälle.
6. Käytä kahdeksaa M8 x 25 pultilla ja aluslevysarjalla (mukana) kiinnittääksesi kaksi varavirtalähdettä tukevasti seinään.

HUOMAUTUS: Asennuspinnan tulee olla vähintään 19 mm paksu, jotta se tukee varavirtalähteitä tukevasti.

VARKAUDENESTOTANKO VARAVIRTALÄHTEELLE (Kuva G)

Akkujen luvattoman poistamisen estämiseksi vedä varkaudenestotangon kieleke ulos ja kiinnitä se riippulukolla (ei sisälly toimitukseen). Sakkelin halkaisija-alue on 7–8 mm.

VIESTINTÄTEKNIKKA

EGO PGX™ -varavirtalähde on Bluetooth®-yhteensopiva. Saat lisätietoja yhdistettävien tuotteiden ja palveluiden koko valikoimasta, mukaan lukien yhdistämishjeet, skannaamalla alla olevan QR-koodin tai käymällä osoitteessa www.egopowerplus.eu/connect.

HUOLTAMINEN

⚠️ VAROITUS: Vakavien henkilövahinkojen välttämiseksi irrota keskitin aina pistorasiasta ja poista akku (akut) varavirtalähteestä puhdistuksen tai huollon ajaksi.
⚠️ VAROITUS: Kompressoidun kuivailman käyttöä ei suositella varavirtalähteen puhdistusmenetelmäksi. Jos kompressoidulla ilmalla puhdistaminen on ainoa vaihtoehto, käytä varavirtalähteen puhdistuksen aikana aina suojalaseja, joissa on sivusuojat. Jos työ on pölyistä, käytä myös hengityssuojainta.

YLEINEN KUNNOSSAPITO

Vältä liuotinaineiden käyttöä, kun puhdistat muoviosia. Useimmat muovit ovat herkkiä vaurioitumaan erilaisista kaupallisista liuottimista ja voivat vaurioitua niiden käytöstä.

Käytä lian, pölyn, öljyn ja rasvan yms. puhdistamiseen puhtaita liinoja.

⚠️ VAROITUS: Älä koskaan anna jarrunesteiden, bensiinin, öljypohjaisten tuotteiden, irrotusöljyn ym. koskea muoviosiin. Kemikaalit voivat vaurioittaa, heikentää tai tuhota muovin, mikä voi johtaa vakavaan henkilövahinkoon.
⚠️ VAROITUS: Käytä huollossa vain identtisiä EGO-varaosia. Muiden osien käyttö saattaa aiheuttaa vaaran tai laitteen vaurioitumisen. Anna EGO-huoltoliikkeen asiantuntevan huoltoteknikon tehdä kaikki korjaukset, jotta laite on varmasti turvallinen ja luotettava. Kun laite ei ole käytössä, säilytä sitä sisätiloissa.

YMPÄRISTÖNSUOJELU

Älä hävitä sähkölaitteita lajittelemattomana talousjätteenä, käytä erillisiä keräilypisteitä.

Kysy tarkemmat tiedot jätteidenkeräyspisteistä paikallisilta viranomaisilta.

Jos sähkölaitteita viedään kaatopaikalle, pohjaveteen saattaa vuotaa vaarallisia aineita ja päätyä sitä kautta ruokaketjuun. Tämä vahingoittaa terveyttäsi ja hyvinvointiasi.

VIANMÄÄRITYS

AC-tila

ONGELMA SYY RATKAISU
Keskittimen tilan merkkivalo vilkkuu oranssina.	Keskitin lataa hitaasti, kun keskittimen lämpötila on 40–60°C, mikä on normaalia toimintaa.	Mitään toimenpiteitä ei tarvita.
Keskittimen tilan merkkivalo vilkkuu punaisena.	Keskittimen antovirran ylivirta.	Nollaa keskitin irrottamalla keskittimen pistoke virtalähteestä ja odottamalla, kunnes keskittimen tilan merkkivalo sammuu, ja yhdistä sitten pistoke takaisin virtalähteeseen. Jos tämä ei ratkaise ongelmaa, ota yhteyttä paikalliseen EGO-huoltoliikkeeseen.
	Keskittimen puhallin on tukossa tai vaurioitunut.	Irrota keskitin pistorasiasta, ravistele keskitintä hieman, ja kytke sitten keskitin uudelleen virtalähteeseen nähdäksesi, toimiiko keskitin normaalisti. Jos se ei auta, ota yhteyttä paikalliseen EGO-huoltoliikkeeseen.
	AC-tulon alijännite.	Mitaän toimenpiteitä ei tarvita. Keskitin jatkaa lataamista, kun AC-tulojännite on vakaa. Jos AC-tulojännite ei vieläkään ole vakaa monien yrityskertojen jälkeen, irrota keskittimen pistoke virtalähteestä ja odota, kunnes keskittimen tilan merkkivalo sammuu, ja yhdistä sitten pistoke uudelleen virtalähteeseen.
Keskittimen tilan merkkivalo on punainen.	Keskitin on liian kuuma.	Irrota keskitin virtalähteestä ja odota, kunnes keskitin jäähtyy, ja yhdistä sitten pistoke uudelleen virtalähteeseen. Jos tämä ei ratkaise ongelmaa, ota yhteyttä paikalliseen EGO-huoltoliikkeeseen.
	Keskitin on liian kylmä.	Anna keskittimen lämmetä. Lataus jatkuu, kun keskitin palaa normaaliin lämpötilaan.
Yhden akun yläpuolella oleva akkupaikan merkkivalo palaa punaisena.Keskittimen tilan merkkivalo on vihreä.	Akku on liian kuuma tai kylmä.	Anna akun jäähtyä tai lämmetä. Lataus alkaa, kun akku palaa normaaliin lämpötilaan.
Varavirtalähteen AC-merkkivalo sammuu.Keskittimen tilan merkkivalo on vihreä.	Huono liitäntä keskittimen ja varavirtalähteen välillä.	Yritä irrottaa keskittimen liitin ja yhdistä se uudelleen varavirtalähteeseen.
	Viallinen varavirtalähde. Ota yhteyttä paikalliseen EGO-huoltoliikkeeseen
Yhden akun yläpuolella oleva akkupaikan merkkivalo vilkkuu punaisena.Keskittimen tilan merkkivalo on vihreä.	Akku tai yksi kolmesta varavirtalähteen akkupaikasta on viallinen.	1. Poista akku ja laita se uudelleen varavirtalähteeseen.2. Jos akkupaikan tilan merkkivalo vilkkuu edelleen punaisena, kokeile ladata toista akkua. Jos uusi vaihtoakku voidaan ladata normaalisti, alkuperäinen akku on viallinen.3. Jos akkupaikan merkkivalo vilkkuu edelleen punaisena akun vaihtamisen jälkeen, nollaa keskitin irrottamalla keskitin virtalähteestä ja odottamalla, kunnes keskittimen tilan merkkivalo sammuu, yhdistä sitten pistoke uudelleen virtalähteeseen.Jos akkupaikan merkkivalo vilkkuu edelleen punaisena vaiheen 3 jälkeen, varavirtalähde voi olla viallinen – ota yhteyttä paikalliseen EGO-huoltoliikkeeseen.
Varavirtalähteen AC-tilan merkkivalo vilkkuu punaisena.	Varavirtalähde on viallinen. Ota yhteyttä paikalliseen EGO-huoltoliikkeeseen.
	Varavirtalähteen tuuletin on tukossa tai vaurioitunut.	Ota yhteyttä paikalliseen EGO-huoltoliikkeeseen.

DC-tila

ONGELMA SYY RATKAISU
DC-tilan merkkivalo sammuu.	Keskitin ja varavirtalähde on yhdistetty.	Irrota keskitin virtalähteestä tai irrota virtajohto varavirtalähteestä.
	Suurikapasiteettinen akku on viallinen.	Vaihda tilalle toinen suurikapasiteettinen akku.
	Varavirtalähde on viallinen.	Ota yhteys paikalliseen EGO-huoltoliikkeeseen varavirtalähteen vaihtamiseksi.
	Virtapainiketta painettiin liian pitkään.	Paina virtapainiketta enintään 3 sekuntia.
DC-tilan merkkivalo on vihreä.Yhden akun yläpuolella oleva akkupaikan merkkivalo palaapunaisena.	Kannettava akku on liian kuuma tai liian kylmä.	Anna kannettavan akun jäähtyä tai lämmetä. Lataus alkaa, kun akku palaa normaaliin lämpötilaan.
DC-tilan merkkivalo palaa punaisena.	Suurikapasiteettinen akku on liian kuuma tai liian kylmä.	Anna suurikapasiteettisen akun jäähtyä tai lämmetä. Lataus alkaa, kun akku palaa normaaliin lämpötilaan.
DC-tilan merkkivalo vilkkuu punaisena.	Suurikapasiteettisen akun lataustaso on alhainen.	Lataa suurikapasiteettinen akku.
	Suurikapasiteettisessa akussa on tiedonsiirtovirhe.	Vaihda tilalle toinen suurikapasiteettinen akku tai ota yhteyttä paikalliseen EGO-huoltoliikkeeseen.
	Varavirtalähteen tuuletin on tukossa tai vaurioitunut.	Ota yhteys paikalliseen EGO-huoltoliikkeeseen huoltoa tai vaihtoa varten tarpeen mukaan.

TAKUU

EGON TAKUUEHDOT

Verkkosivustolta egopowerplus.eu löydät EGO:n takuukäytännön täydelliset ehdot.

LES ALLE INSTRUKSJONER!

LES BRUKERHÅNDBOKEN
