Tuotetyyppi	Liesituuletin
Merkki	Franke
Malli	392-14
Asennustyyppi	Kaapin alle / Seinään asennettava
Leveys	90 cm (n.)
Syvyys	50 cm (n.)
Korkeus	60 cm (n.)
Paino	15 kg (n.)
Virtalähde	220-240 V / 50 Hz
Maksimi tehonkulutus	250 W (n.)
Moottorityyppi	Yksimoottori
Nopeuksien määrä	3 nopeutta
Poistoteho	600 m³/h (n.)
Melutaso	55 dB (maksiminopeus, n.)
Valaistus	2 x 20 W halogeeni
Suodatintyyppi	Alumiininen rasvasuodatin
Suodattimen puhdistus	Astianpesukoneen kestävä tai käsinpesu
Ilmanvaihtotyyppi	Kanavoitu / Kiertoilma (hiilisuodattimella, valinnainen)
Ohjaustyyppi	Painonapit
Turvaominaisuudet	Lämpösulake, moottorin ylikuormitussuoja
Huolto	Puhdista suodattimet kuukausittain; vaihda hiilisuodatin 3-6 kuukauden välein
Varaosat	Rasvasuodattimet, hiilisuodattimet, lamput, moottori
Korjattavuusindeksi	7/10 (n.)
Sertifiointi	CE, RoHS

Usein kysytyt kysymykset - 392-14 FRANKE

Miten asennan Franke 392-14 liesituulettimen?

Asennus tulee teettää ammattilaisella. Varmista, että liesituuletin on asennettu vähintään 65 cm keittotason yläpuolelle. Noudata käyttöohjeen yksityiskohtaisia ohjeita kanavointia tai kiertoilmajärjestelyä varten.

Kuinka usein rasvasuodattimet tulisi puhdistaa?

Puhdista alumiiniset rasvasuodattimet kuukausittain tai useammin, jos valmistat rasvaisia ruokia. Ne voidaan pestä käsin lämpimällä saippuavedellä tai astianpesukoneessa matalassa lämpötilassa.

Voinko käyttää tätä liesituuletinta kiertoilmatilassa?

Kyllä, voit käyttää sitä kiertoilmatilassa asentamalla aktiivihiilisuodattimen (ei sisälly). Tämä suodatin imee hajuja ja se tulee vaihtaa 3-6 kuukauden välein.

Minkä tyyppisiä lamppuja liesituuletin käyttää?

Franke 392-14 käyttää kahta 20 W halogeenilamppua (tyyppi G4). Vaihdon aikana varmista, että liesituuletin on irrotettu virtalähteestä.

Liesituuletin on meluisa: mitä voin tehdä?

Tarkista, että suodattimet ovat puhtaat; likaiset suodattimet vähentävät ilmavirtaa ja lisäävät melua. Varmista myös, ettei kanavisto ole tukossa. Jos melu jatkuu, ota yhteys teknikkoon.

Mitkä ovat Franke 392-14:n mitat?

Likimääräiset mitat: 90 cm leveys, 50 cm syvyys, 60 cm korkeus. Tarkista aina tarkat mitat käyttöohjeesta ennen asennusta.

Miten vaihdan hiilisuodattimen?

Poista ensin rasvasuodattimet. Hiilisuodatin sijaitsee niiden takana. Irrota vanha suodatin (napsauta auki tai ruuvaa) ja aseta uusi. Asenna rasvasuodattimet takaisin.

Liesituuletin ei kytkeydy päälle: mitä tarkistaa?

Tarkista, onko virtajohto kytketty ja onko katkaisija päällä. Jos moottorin lämpösulake on lauennut, odota sen jäähtymistä. Jos ongelma jatkuu, ota yhteys tukeen.

Mistä löydän varaosia tähän malliin?

Varaosia, kuten suodattimia, lamppuja ja moottoreita, on saatavana valtuutetuilta Franke-jälleenmyyjiltä tai verkkokaupoista. Käytä mallinumeroa 392-14.

Onko Franke 392-14 energiatehokas?

Liesituulettimen tyypillinen energiatehokkuusluokka on B (n.). Optimaalisen energiankäytön saavuttamiseksi käytä alempia nopeuksia ja puhdista suodattimet säännöllisesti.

KÄYTTÖOHJE 392-14 FRANKE

Turvallisuusmääräykset . . . . . . . . . . . . . . . . . . . . . . . .

Asennus 26

Ilmavirtauksen säätö . . . . . . . . . . . . . . . . . . . . . . .

Käyttö 30

Huolto ja takuu 31

NO Bruksanvisning

Sikkerhetsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installasjon 33

Tilpasning av luftstrømmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bruk 37

Lue nämä käyttö- ja asennusohjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.

§ Ulostuloilma on johdettava pois asianomaisen viranomai- sen antamien määräysten mukaisesti.
§ Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista jne.
§ Lieden ja tuotteen välisen etäisyyden on oltava vähintään 45 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava vähintään 65 cm. Kaasulieden valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.
§ Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaih-don tai muun tyyppisen liitän-nän saa tehdä vain sähköalan ammattilainen.

§ Ruokien liekittäminen tuotteen alla on kielletty.
§ Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljykattilat jne.
§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyy-sinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.
§ Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.
§ Tuotteen pinnat voivat kuumentua ruuanlaiton yhteydessä.
§ Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

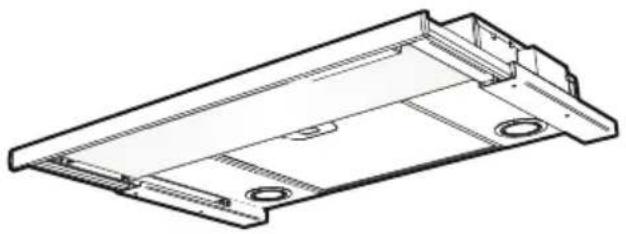

Liesikupu voidaan upottaa kaappien sisään. Liesikuvussa on elektroninen ohjaus EU-hyväksyttyä moottoria varten, moottorikäyttöinen pelti, LED-valaistus ja metallilankasuodatin. Asennus, käyttö, hoi-to, ylläpito jne. käsitellään tässä ohjeessa.

Mitat ks. Kuva 1
Sähköliitän- tä	230 V ~ suojamaadoituksella.
Valaistus LED	2 x 2 W
Ohjainjohdin	1–10 V Oletusasetukset ovat 3, 5 ja 10 V.

ASENNUS

Liesikuvun mukana saat mm. yksityiskohtai-set asennusohjeet ja ruuvit kiinnittämistä varten.

Sähköasennus

Liesikuvun mukana tulee johto ja maadoitettu pistoke liitettäväksi maadoitettuun pistorasiaan sekä matalajännitejohdin EU-hyväksyttyyn moottoriin asennettavaksi. Pistorasiaan on päästävä käsiksi myös asennuksen jälkeen.

Liitäntämuhvin ja sulkupellin asennus

Kuva 2

Liitäntämuhvi toimitetaan liesikuvun sisällä. Irrota suodatin.

Peltiakseli A sijoitetaan peltikannen alla olevaan renkaaseen, katso Kuva 2. Varmista, että kiinnikkeet B asettuvat levyn reunan alle ja että laite lukittuu tiukasti.

Asennus

Liesikupu voidaan asentaa kaappien väliin tai kaappiin ilman pohjalevyä.

Kuva 3

Liesikupu asennetaan konsoleiden avulla. Merkitse ruuvien (3,5 x 13) paikat ja kiinnitä ne siten, että ne ulkonevat muutamia millimetrejä kaappien molemmilla puolilla mittakuvan mukaisesti, Kuva 3A. Jos liesikuvun alareuna halutaan asentaa samaan linjaan kaappien alareunan kanssa, käytetään ylempää mittaa, 102, katso Kuva 3A. Liesikuvun konsoleita voi säätää, joten ne sopivat erisyvyisiin kaappeihin, Kuva 3B.

Kuva 4

Asenna liesikuvun konsolit irrottamatta ruuveja (3,5 x 6,5) kokonaan, ja säädä sitten konsoleita siten, että ne asettuvat kaappeja vasten, Kuva 4A. Aseta liesikupu kaappeihin esiasennettuihin ruuveihin. Kiristä ruuvit konsoliin ja seinään, Kuva 4B. Lukitse konsolit tiukasti lukitusruuveilla, Kuva 4C (3,5 x 13).

Asennus pohjalliseen kaappiin

Kuva 5

Kuva 6

Liesikupu asennetaan konsoleiden avulla. Sahaa kaapin pohjaan aukko mittakuvan mukaisesti, Kuva 5. Kiinnitä konsolit niin ylös, että liesikupu sopii paikalleen. Nosta liesikupu ylös kaapin pohjaan tehdystä aukosta. Vedä ulos, Kuva 6A, ja ruuvaa konsolit kiinni kaappeihin, Kuva 6B, ruuvien 3,5 x 13. Kiristä konsolit liesikupuun.

Liitäntä poistoilmakanavaan

Yhdistä liesikupu putkella tai letkulla, ∅125 mm.

Jos asennukseen käytetään liitosletkua, se on asennettava kiinteästi lähimpään liitoskohtaan, Kuva 7.

Suojamuovin poisto

Irrota kaikki suojamuovit suodattimesta ja mahdollisista muista osista.

ILMAMÄÄRÄN MUUTTAMINEN OHJAUKSEN UUDELLEENOHJELMOINNIN KAUTTA

Nopeudet voidaan ohjelmoida uudelleen vä- lillä 1–10 V.

Oletusarvo on 3 V nopeudelle 1, 5 V nopeudelle 2 ja 10 V nopeudelle 3.

Aloit aina pienimmän nopeuden asetukses- ta ja siirry sen jälkeen suurempiin nopeuk- siin. Nopeutta1 tulee vastata pienempi volttimäärä kuin nopeutta 2. Nopeutta 2 tu- lee vastata pienempi volttimäärä kuin no- peutta 3. Aloita kokonaisilla volteilla. Hienosäädä voltin kymmenesosilla.

Ohjelmointitilan aktivoiminen

Kaikki asetukset täytyy määrittää ohjelmointitilassa.

Pidä A- ja B-painikkeita painettuna noin 5 sekuntia. Tällöin merkkivalot palavat. Kun ne vilkkuvat, ohjaus on ohjelmointitilassa.

Huom!

Jos mitään painiketta ei paineta 30 sekunnin kuluessa, ohjaus poistuu ohjelmointitilasta eikä volttimäärä muutu.

Tallenna asetukset

Kun ohjelmointi on valmis, tallenna asetukset pitämällä A- ja B-painikkeita painettuna noin 5 sekuntia. Tällöin merkkivalot palavat. Kun ne sammuvat, asetukset on tallennettu.

Nopeuksien ohjelmoiminen uudelleen

Ohjelmointitilan aktivoiminen

Valitse muutettava nopeus painamalla C-, D- tai E-painiketta.

Valitussa painikkeessa palaa valo. Jännite ilmaistaan välähdysten avulla. A-painike ilmaisee kokonaiset voltit ja B-painike voltin kymmenesosat.

Voit kasvattaa volttimäärää painamalla A-painiketta. Jokainen painallus kasvattaa volttimäärää 1 voltilla. Tämä ilmaistaan välähdyksellä.

Sama koskee B-painiketta. (voltin kymmenesosat).

5 s.

Voit vähentää volttimäärää pitämällä no-peuspainiketta painettuna 5 sekuntia. Sil-loin volttimäärä palautuu alimpaan mahdolliseen asetukseen. Volttimäärää voi-daan kasvattaa tältä tasolta vaiheittain. Tal-lenna asetukset.

Palautus tehdasasetuksiin

Ohjelmointitilan aktivoiminen

Voit palauttaa tehdasasetukset pitämällä A- ja E-painikkeita painettuna 5 sekuntia. Täl- löin merkkivalot vilkkuvat. Kun ne sammu- vat, asetukset ovat valmiit.

PELLIN SÄÄTÖ

Perusvirtaus

Kuva 8

Perustuuletus asetetaan sijoittamalla työntöpelti A haluttuun asentoon merkinnän B mukaan, Kuva 8. (Katso kaavio, sivu 39.)

Painehävion mittaaminen

Kuva 9

Painehäviö mitataan asentamalla letku mittausliittimeen E muhvin etureunassa, Kuva 9.

VIRRANKATKAISIMEN TOIMINTA

Keskustuuletin toimii aina perustilassa yleis- ja märkätilatuuletuksessa.

Kuva 10

A. Valaistus.
B. Tehokkaampi yleis- ja märkätilatuuletus. Keskustuuletin toimii suurimmalla no-peudella. Palautuu perustuuletukseen 60 minuutin kuluttua.
C. Pelti auki. Tuulettimen nopeus 1 tuuletinmoottorissa.
D. Pelti auki. Tuulettimen moottorin nopeus 2
E. Pelti auki. Tuulettimen moottorin nopeus 3

Pelti sulkeutuu automaattisesti 60 minuutin kuluttua ja keskustuuletin palautuu perustilaan. Tuuletin voidaan palauttaa perustilaan myös painamalla nappia vielä kerran.

Peltiä kannattaa pitää auki jonkin aikaa ennen ruoan valmistusta ja sen jälkeen. Näin käryt eivät leviä muualle huoneistoon.

MUUTOSTEN TEKEMINEN VIRTAKATKAISIMEN TOIMINTOIHIN

Virtakatkaisimen toimintoihin voi tehdä muutoksia ohjelmoimalla painikkeet uudelleen. (Ota yhteys asiakaspalveluun.)

HOITO JA YLLÄPITO

Puhdistus

Liesikupu pyyhitään kostealla liinalla ja astianpesuaineella. Suodattimet on normaali-käytössä puhdistettava vähintään joka toinen kuukausi. Normaalia useammin tapahtuvassa käytössä puhdistus on suoritettava useammin.

Poista rasvasuodattimet avaamalla kiinnikkeet, Kuva 11. Käsittele suodattimia varovaisesti, älä taivuta niitä.

Liota suodatinta lämpimässä vedessä, jo- hon on sekoitettu astianpesuainetta. Suo- datin voidaan pestä myös astianpesukoneessa.

Asenna rasvasuodatin takaisin puhdistuk- sen jälkeen. Varmista, että se kiinnittyy kunnolla.

Liesikuvun sisäpuoli ja pelti on puhdistetta-va vähintään kaksi kertaa vuodessa. Pyyhi kostealla liinalla ja astianpesuaineella. Pelti on helpointa puhdistaa, kun se on auki.

LED-VALAISTUKSEN JA LED-OHJAIMEN VAIHTO

Kuva 12

Huom!

Pätevän ammattihenkilön on suoritetta-va LED-valaistuksen ja LED-ohjaimen vaihto. Ota yhteys huoltoon.

Valaistus ja ohjain on vaihdettava vastaa-vaan valmistajan tai sen huoltoliikkeen erityiseen valaisimeen ja ohjaimeen.

Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin.

Yhteydenotot: Piketa Oy

puh. 03 2333 200

www.franke.se/service

Huoltoliikkeet löydät täältä: http://www.pi-keta.net/?takuuhuoltoliikkeet=FRANKE

Tuotetta koskevat voimassa olevat EHL-määräykset.

PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN

Tuotteen pakkaus voidaan jättää lähimpään keräyspisteeseen kierrätystä varten.

Symboli tarkoittaa, ettei tuotetta saa hävittää talousjätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrä-

tyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvai-kutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden jou-kossa. Lisätietoja kierrätyksestä saat pai-kallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.
