392-14 - Emhætte FRANKE - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Franke
Model	392-14
Installationstype	Under skab / Vægmonteret
Bredde	90 cm (ca.)
Dybde	50 cm (ca.)
Højde	60 cm (ca.)
Vægt	15 kg (ca.)
Strømforsyning	220-240 V / 50 Hz
Maks. strømforbrug	250 W (ca.)
Motortype	Enkelt motor
Antal hastigheder	3 hastigheder
Udsugningskapacitet	600 m³/h (ca.)
Støjniveau	55 dB (maks. hastighed, ca.)
Belysning	2 x 20 W halogen
Filtertype	Aluminiums fedtfilter
Filterrensning	Opvaskemaskine egnet eller håndvask
Udluftningstype	Aftræk / Recirkulation (med kulfilter, valgfrit)
Kontroltype	Trykknapper
Sikkerhedsfunktioner	Termisk sikring, motoroverbelastningsbeskyttelse
Vedligeholdelse	Rens filtre månedligt; udskift kulfilter hver 3-6 måneder
Reservedele	Fedtfiltre, kulfiltre, pærer, motor
Reparerbarhedsindeks	7/10 (ca.)
Certificering	CE, RoHS

Ofte stillede spørgsmål - 392-14 FRANKE

Hvordan installerer jeg Franke 392-14 emhætten?

Installationen bør udføres af en kvalificeret fagmand. Sørg for, at emhætten monteres mindst 65 cm over kogepladen. Følg de detaljerede instruktioner i manualen for aftræk eller recirkulationsopsætning.

Hvor ofte skal jeg rense fedtfiltrene?

Rens aluminiumsfedtfiltrene hver måned eller oftere, hvis du laver meget mad. De kan vaskes i hånden med varmt sæbevand eller i opvaskemaskinen ved lav temperatur.

Kan jeg bruge denne emhætte i recirkulationstilstand?

Ja, du kan bruge den i recirkulationstilstand ved at installere et aktivt kulfilter (medfølger ikke). Dette filter absorberer lugt og bør udskiftes hver 3-6 måneder.

Hvilken type pærer bruger emhætten?

Franke 392-14 bruger 2 halogenpærer på 20 W hver (type G4). Ved udskiftning skal du sikre, at emhætten er afbrudt fra strømmen.

Emhætten larmer: hvad kan jeg gøre?

Kontroller, om filtrene er rene; beskidte filtre reducerer luftstrømmen og øger støj. Sørg også for, at aftrækskanalen ikke er blokeret. Hvis støjen fortsætter, kontakt en tekniker.

Hvad er dimensionerne på Franke 392-14?

Ca. dimensioner: 90 cm bredde, 50 cm dybde, 60 cm højde. Kontroller altid de nøjagtige mål i manualen før installation.

Hvordan skifter jeg kulfilteret?

Fjern først fedtfiltrene. Kulfilteret sidder bag dem. Afmonter eller skru det gamle filter af og indsæt det nye. Genmonter fedtfiltrene.

Emhætten tænder ikke: hvad skal jeg kontrollere?

Kontroller, om strømkablet er tilsluttet, og om afbryderen er tændt. Hvis motorens termiske sikring er udløst, vent til den er kølet af. Hvis problemet fortsætter, kontakt support.

Hvor kan jeg finde reservedele til denne model?

Reservedele som filtre, pærer og motorer fås hos autoriserede Franke-forhandlere eller online reservedelsbutikker. Brug modelnummer 392-14.

Er Franke 392-14 energieffektiv?

Emhætten har en typisk energiklasse B (ca.). For optimalt energiforbrug, kør på lavere hastigheder og rens filtre regelmæssigt.

BRUGSANVISNING 392-14 FRANKE

DA Betjeningsvejledning

Sikkerhedsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation 19

Justering af luftmængde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Betjening 23

Gennemlæs denne betjenings- og monteringsvejledning grundigt, især sikkerhedsforskrifterne, før du installerer og bruger produktet. Gem betjeningsvejledningen til senere brug, eller giv den videre, hvis en anden overtager produktet fra dig.

Afbryd altid strømmen til produktet før rengøring og pleje.

§ Udledning af udgangsluft skal ske i henhold til forskrifter fra respektive myndigheder.
§ Udgangsluften må ikke ledes ind i røgkanaler, som anvendes til udledning af røggas fra f. eks. gaskaminer, brændeovne eller oliefyr m.m.
§ Afstand mellem komfur og produkt skal være mindst 45 cm. Ved gaskomfur øges højden til 65 cm. Hvis gaskomfurets producent anbefaler højere monteringsafstand, skal dette respekteres.
§ For at undgå, at der opstår farer, skal faste installationer, udskiftning af ledning eller anden form for tilslutning udføres af en fagligt kyndig person.
§ Det er ikke tilladt at flambere under produktet.

§ Der skal være tilstrækkelig ventilation i rummet, når produktet bruges sammen med produkter, der anvender anden energi end elektricitet, f.eks. gaskomfur, gasovn, bræn-deovn, oliefyr, m.m.
§ Produktet kan anvendes af børn fra 8 år, personer med nedsat mental, sensorisk eller fysisk funktion samt personer uden erfaring med og viden om produktet, hvis de informeres om, hvordan produktet skal anvendes.
§ Børn må ikke lege med produktet. Produktet må ikke rengøres eller vedligeholdes af børn uden opsyn.
§ Tilgængelige dele af produktet kan blive varme under madlavning.
§ Risikoen for brandspredning øges, hvis emhætten ikke rengøres som angivet.

Emhætten er beregnet til montering indbygget i skab. Emhætten er udstyret med elektronisk styring til EC-motor, motordrevet spjæld, LED-belysning og metaltrådsfilter. Installation, betjening, pleje, vedligeholdelse m.m. fremgår af denne vejledning.

Monteringsdele, skruer for montering m.m. følger med emhætten.

Elektrisk installation

Emhætten leveres med kabel og jordforbundet stik for tilslutning til jordforbundet stikkontakt samt lavspændingskabel for tilslutning til EC-motor. Stikkontakten skal være tilgængelig efter monteringen.

Montering af tilslutningsstuds med spjæld

Fig. 2

Udluftningsudstyret er ved leveringen monteret i emhætten.

Spjældakslen A placeres i bøjlen under spjældlåget, se Fig. 2. Sørg for, at griberne B kommer under pladens kant, og at delen klikker fast.

Montering

Montering mellem skabe eller i et skab uden bund.

Fig. 3

Emhætten monteres ved hjælp af beslag. Afmærk og fastgør skruerne (3,5 x 13) så de stikker nogle millimeter ud fra begge skabssider som i målskitsen, Fig. 3A. Hvis man vil placere emhættens underside, så den flugter med skabsrækkens underside, anvendes det øverste mål, 102, se Fig. 3A. beslagene kan justeres på emhætten, så de passer til forskellige skabsdybder, Fig. 3B.

Fig. 4

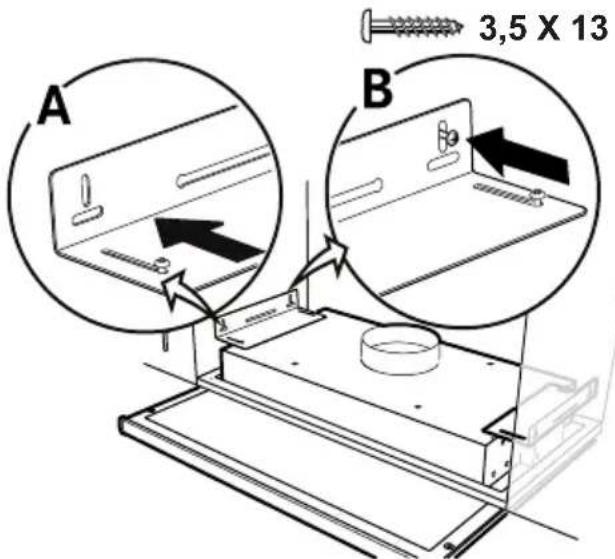

Monter beslagene i emhætten uden at spænde skruerne (3,5 x 6,5) helt, og juster beslagene, så de passer mod skabssiderne, Fig. 4A. Ophæng emhætten i formonterede skruer i skabssiden. Spænd skruerne mod beslagene og ind i væggen, Fig. 4B. Lås beslagene fast med låseskruer, Fig. 4C (3,5 x 13).

Montering i skab med bund

Fig. 5

Fig. 6

Emhætten monteres ved hjælp af beslag. Sav et hul i skabsbunden som vist på måls-kitsen, Fig. 5. Fastgør beslagene så langt inde, som de kan på emhætten. Skyd em-hætten op i hullet mod skabets bund. Træk ud, Fig. 6A, skru beslagene fast på skabets sider, Fig. 6B, med skruer 3,5 x 13. Træk beslagene fast i emhætten.

Tilslutning til udluftningskanal

Tilslut emhætten med rør eller slange ∅125 mm.

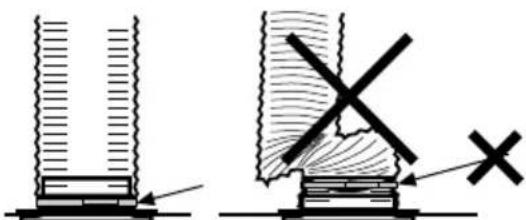

Ved montering med slange skal slangen monteres udstrakt nærmest tilslutning- en, Fig. 7.

Aftagning af beskyttelsesplast

Fjern alt beskyttende plastik fra filtre og eventuelle andre dele af produktet.

ÆNDRING AF LUFTMÆNGDEN VED OMPROGRAMMERING AF STYRING

Hastigheder er omprogrammeringsbare mellem 1 og 10 V.

Ved levering er indstillingerne 3 V for hastighed 1, 5 V for hastighed 2 og 10 V for hastighed 3.

Begynd altid med indstillingen for laveste hastighed og derefter de højere hastigheder. Der skal være lavere spænding for hastighed 1 end for hastighed 2 og lavere spænding for hastighed 2 end for hastighed 3. Begynd med hele volt, og finjuster med tiendedele volt.

Aktiver programmeringstilstand

Al indstilling kræver programmeringstilstand.

Hold knap A og B inde i ca. 5 sekunder. Indikatorlamperne lyser imens. Når de begynder at blinke, er styringen i programmeringstilstand.

Obs!

Hvis der ikke røres ved nogen knapper i 30 sekunder, forlader styringen programmeringstilstand, og de tidligere spændinger er stadig i kraft.

Gem indstillinger

Når programmeringen er klar, skal du gemme indstillingerne ved at holde knap A og inde i ca. 5 sekunder. Indikatorerne lyser imens. Når de slukkes, er indstillingerne gemt.

Omprogrammering af hastigheder

Aktiver programmeringstilstand

Vælg den hastighed, du vil ændre, ved at trykke på knappen C, D eller E.

Den valgte knap lyser, og spændingen vises med blink. Først knap A, som angiver hele volt, derefter knap B, som angiver tiendedele volt.

Forøg spændingen ved at trykke på knappen A. Hvert tryk på knappen giver plus 1 volt og vises med endnu et blink.

Den samme fremgangsmåde gælder for knap B (tiendedele volt).

5 s.

Sænk spændingen ved at holde en hastighedsknap inde i 5 sekunder. Så vender du tilbage, og spændingen tilpasses til den lavest mulige indstilling. Derfra kan du gå op til den ønskede spænding. Gem indstillingerne.

Nulstilling til fabrikstilstand

Aktiver programmeringstilstand

Du vender tilbage til fabriksindstillingen ved at holde knap A og E inde i 5 sekunder. Indikatorerne blinker imens. Når de slukkes, er tilbagestillingen udført.

SPJÆLDINDSTILLING

Grundventilation

Fig. 8

Grundventilationen indstilles ved at placere skydespjældet A i ønsket position som angivet ved marking B, Fig. 8. (Se diagram, side 39.)

Trykfaldsmåling

Fig. 9

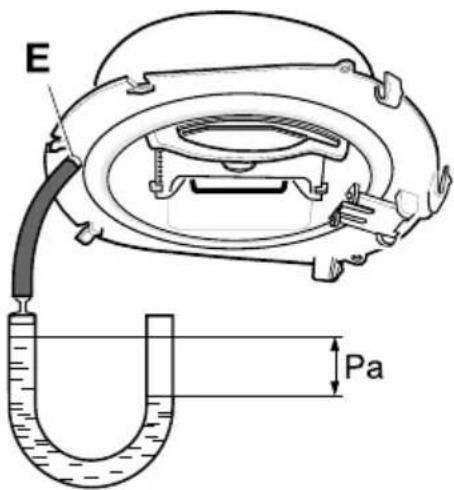

Trykfaldsmåling sker ved at slangen monteres på mpleudgangen E i studsens forside-Fig. 9,

Centralblæseren er altid i grundindstilling ved generel- og vådrumsventilation.

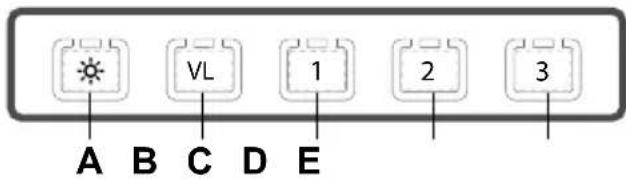

Fig. 10

A. Belysning.
B. Forøget generel- og vådrumsventilation. Centralblæser arbejder på højeste hastighed. Vender tilbage til grundventilation efter 60 minutter.
C. Åbent spjæld. Hastighed 1 på blæsermotor.
D. Åbent spjæld. Hastighed 2 på blæsermotor.
E. Åbent spjæld. Hastighed 3 på blæsermotor.

Spjældet lukker automatisk efter 60 minutter og centralblæser går tilbage til udgangsposition. Man kan også vende tilbage til grundindstillingen ved at trykke den aktive knap en gang til.

Lad gerne spjældet være åbent lidt tid før og efter madlavningen for at forhindre spredning af mados i rummet.

ÆNDRING AF FUNKTIONER PÅ STR∅MAFBRYDER

Funktionerne for strømafbryderen kan ændres ved at omprogrammere knapperne. (Kontakt kundeservice.)

PLEJE OG VEDLIGEHOLDELSE

Rengøring

Emhætten tørres af med en fugtig klud og opvaskemiddel. Filtrene skal rengøres mindst hver anden måned ved normal brug. Rengør oftere ved hyppig anvendelse.

Fjern fedtfilteret ved at åbne låsen, Fig. 11. Håndter filteret forsigtigt, og undgå at bøje det.

Læg filteret i varmt vand tilsat opvaskemiddel. Filteret kan også vaskes i opvaskemaskine.

Monter fedtfilteret igen efter rengøring. Sørg for, at det klikker på plads.

Emhætten og spjældet skal rengøres in- dvendigt mindst to gange årligt. Tør af med en fugtig klud og opvaskemiddel. Det er let- test at rengøre spjældet, når det er åbent.

UDSKIFTNING AF LED-BELYSNING OG LED-DRIVER

Fig. 12

Obs!

Udskiftning af LED-belysning og LED-driver skal udføres af en passende fagmand. Kontakt service

Kontroller sikringen. Afprøv alle funktionerne for at se, hvad der ikke fungerer.

Kontakt Frankes serviceafdeling

tlf. [phone]

www.franke.se/service

De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service.

Produktet er omfattet af gældende elektriske direktiver.

EMBALLAGE- OG PRODUKTGENBRUG

Emballagen skal afleveres på nærmeste genbrugsstation til genanvendelse.

Symbolet angiver, at produktet ikke må håndteres som husholdningsaffald. Det skal i stedet indleveres til genbrugsstation for genanvendelse af el- og

elektronikkomponenter. Ved at sikre korrekt håndtering medvirker du til at forebygge eventuelle negative miljø- og sundhedseffekter, der kan opstå ved bortskaffelse som almindeligt affald. For yderligere oplysninger om genbrug bør du kontakte de lokale myndigheder, renovationsselskabet eller forretningen hvor varen er købt.

Ved montering av fleksibel kanal, må denne være rett nærmest stussen, Fig. 7.
