ALLIANCE 604-10 - Keittiön liesituuletin FRANKE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Franke
Malli	ALLIANCE 604-10
Asennustyyppi	Kaapin alla tai seinään asennettava
Leveys	60 cm
Syvyys	50 cm
Korkeus (minimi)	70 cm
Korkeus (maksimi)	100 cm
Paino	15 kg
Virtalähde	220-240 V ~ 50/60 Hz
Moottorin teho	200 W
Poistoteho (maksimi)	600 m³/h
Melutaso (maksimi)	65 dB(A)
Nopeuksien määrä	3
Ohjaustyyppi	Painonapit
Valaistus	LED
Suodatintyyppi	Alumiininen rasvasuodatin
Kanavoitu/kiertoilma	Molemmat mahdollisia (hiilisuodatin valinnainen)
Vuotuinen energiankulutus	50 kWh
Huolto	Puhdista rasvasuodatin kuukausittain
Turvaominaisuudet	Automaattinen sammutusajastin, moottorin lämpösuoja

Usein kysytyt kysymykset - ALLIANCE 604-10 FRANKE

Mikä on suositeltu asennuskorkeus keittotason yläpuolella?

Sähköliesille vähimmäisetäisyys on 65 cm; kaasuliesille 75 cm. Tarkista tarkat vaatimukset keittotason ohjekirjasta.

Kuinka usein rasvasuodatin tulee puhdistaa?

Alumiininen rasvasuodatin tulee puhdistaa kuukausittain tai useammin, jos käyttö on runsasta. Se voidaan pestä käsin tai astianpesukoneessa.

Voidaanko tätä liesituuletinta käyttää kiertoilmatoiminnossa?

Kyllä, ALLIANCE 604-10 voidaan käyttää kiertoilmatoiminnossa valinnaisella hiilisuodattimella. Suodatin imee hajuja ja se tulee vaihtaa 3–6 kuukauden välein.

Mikä on melutaso maksiminopeudella?

Maksiminopeudella melutaso on noin 65 dB(A), mikä vastaa normaalia keskustelua.

Kuinka vaihdan LED-valon?

LED-valot ovat sisäänrakennettuja ja ne tulee vaihtaa pätevän teknikon toimesta. Ota yhteyttä Franken asiakaspalveluun saadaksesi apua.

Mitä teen, jos liesituuletin lakkaa toimimasta?

Tarkista ensin virtalähde ja sulake. Jos moottori ei käy, lämpösuoja on saattanut laueta. Odota 15 minuuttia, jotta se jäähtyy ja nollautuu. Jos ongelma jatkuu, ota yhteyttä huoltoteknikkoon.

Voinko ohjata liesituuletinta etänä?

Ei, ALLIANCE 604-10 käyttää manuaalisia painonappeja etupaneelissa. Kauko-ohjainta ei sisälly.

Mitkä ovat kanavaliitännän mitat?

Kanavaliitännän halkaisija on 150 mm liittämistä varten poistokanavaan.

Kuinka aktivoin automaattisen sammutusajastimen?

Pidä nopeuspainiketta painettuna 3 sekuntia. Ajastin aktivoituu ja sammuttaa liesituulettimen 15 minuutin kuluttua.

Mistä löydän varaosia tai tarvikkeita?

Alkuperäiset Franken varaosat ja tarvikkeet (hiilisuodattimet, rasvasuodattimet) ovat saatavilla valtuutetuilta jälleenmyyjiltä tai Franken verkkosivuilta. Käytä mallinumeroa ALLIANCE 604-10.

KÄYTTÖOHJE ALLIANCE 604-10 FRANKE

Turvallisuusmääräykset . . . . . . . . . . . . . . . . . . . . . . . .

Asennus 25

Ilmavirtauksen säätö . . . . . . . . . . . . . . . . . . . . . . . .

Käyttö 28

Huolto ja takuu 30

NO Bruksanvisning

Sikkerhetsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installasjon 32

Tilpasning av luftstrømmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bruk 35

Lue nämä käyttö- ja asennusohjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.

§ Ulostuloilma on johdettava pois asianomaisen viranomai- sen antamien määräysten mukaisesti.
§ Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista jne.
§ Lieden ja tuotteen välisen etäisyyden on oltava vähintään 45 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava vähintään 65 cm. Kaasulieden valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.
§ Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaih-don tai muun tyyppisen liitän-nän saa tehdä vain sähköalan ammattilainen.

§ Ruokien liekittäminen tuotteen alla on kielletty.
§ Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljykattilat jne.
§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyy-sinen toimintakyky, heikenty-nyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.
§ Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.
§ Tuotteen pinnat voivat kuumentua ruuanlaiton yhteydessä.
§ Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

Liesituuletin asennetaan kaappien alle tai väliin. Liesituuletin on varustettu Easy Clean™ -moottoripaketilla, LED-valaistuk-sella ja metallilankasuodattimella. Asennus, käyttö, hoito, ylläpito jne. käsitellään tässä ohjeessa.

Sähköliitäntä 230 V \~ suojamaadoituksella

Valaistus LED 2 x 2 W

ASENNUS

Liesituulettimen mukana saat mm. yksityiskohtaiset asennusohjeet ja ruuvit kiinnittämistä varten.

Sähköasennus

Liesituulettimen mukana tulee johto sekä maadoitettu pistoke liitettäväksi maadoitet-tuun pistorasiaan. Pistorasiaan on päästävä käsiksi myös asennuksen jälkeen.

Asennus

Poista rasvasuodatin ja moottoriyksikkö, katso Kuva 9 ja Kuva 10.

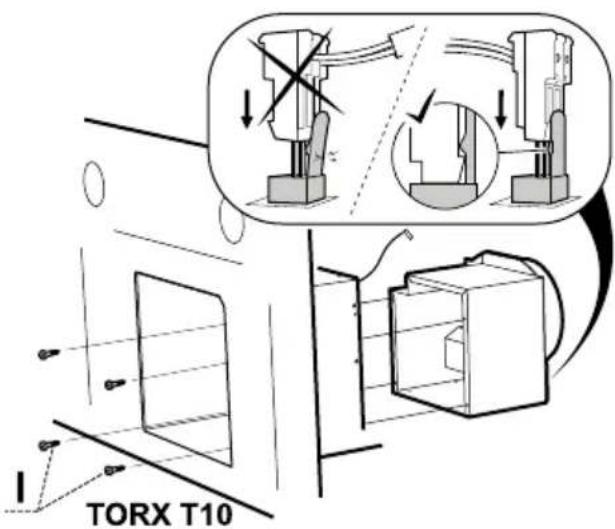

Peltiyksikön asennus

Fig.2

Aseta tuuletin ja peltiyksikkö vaakasuoraan asentoon tasaiselle alustalle. Ruuvaa pel- tiyksikkö kiinni liesituulettimeen ruuveilla I.

Kuva 3

Kuva 4

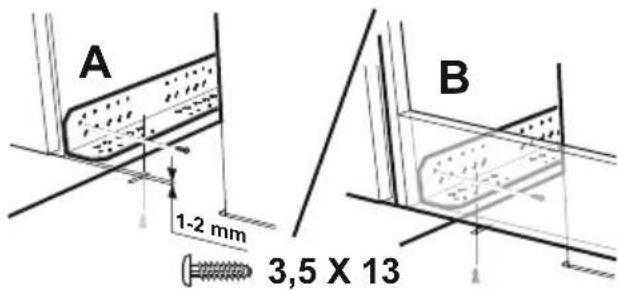

Liesituuletin voidaan sijoittaa kaappien alle tai väliin tai upottaa niihin. Kaappien alle si- joitettaessa liesituuletin ruuvataan kiinni neljällä ruuvilla 3,8 x 30, Kuva 3. Kun liesi- tuuletin asennetaan kaappien väliin tai upo- tetaan niihin, se asennetaan konsolien avulla. Konsolit ja liesituuletin ruuvataan kiinni kahdeksalla ruuvilla 3,5 x 13, Kuva 4. Konsolit ruuvataan siten, että viistetyt kul- ma ovat ulospäin ja kaapin etureunan tasal- la, Kuva 4A, tai että konsoli asettuu tuulettimen yläkaapin etuosaa vasten, Kuva 4B. Tämän jälkeen liesituuletin ruuvataan kiinni konsoleihin. Aseta moottoriyksikkö ja suodatin takaisin paikoilleen.

Liitäntä poistoilmakanavaan

Yhdistä liesituuletin putkella tai letkulla, ∅160 mm. Jos liitäntä on ∅125 mm on käytettävä supistusmuhvia.

Jos asennukseen käytetään liitosletkua, se on asennettava kiinteästi lähimpään liitoskohtaan, Kuva 5.

Suojamuovin poisto

Irrota kaikki suojamuovit suodattimesta ja mahdollisista muista osista.

ILMAMÄÄRÄN MUUTTAMINEN UUDELLEENOHJELMOINNIN KAUTTA

Voit pienentää suurimman nopeuden ilma- määrää tekemällä uudelleenohjelmoinnin virtakatkaisimen kautta. (Ota yhteys asiakaspalveluun.)

PELLIN SÄÄTÖ

Ilmavirtausta säädetään pellin avulla. Peltiä pääsee säätämään, kun suodatin ja mootto-riyksikkö on ensin poistettu.

Kuva 6

Mittausliitin

Mittauspaine Pm mitataan mittausliittimes-tä, Kuva 6A. Mittauspainen Pm ja pellin asennon mukaan voidaan ilmamäärä lukea säätökaaviosta, jossa G1-G6 tarkoittaa perustuuletusta.

Jos ilmamäärää on muutettava, katso kaaviosta uusi pellin säätö ja säädä sen jälkeen pellin asentoa alla olevan kuvauksen mukaisesti.

Perustuuletuksen säätö

Kuva 7

Säädä perustuuletus peltiluukun ollessa suljettuna. Löysää ruuvit, Kuva 7E.

Siirrä peltiluukku, Kuva 7F, haluttuan asentoon.

Huom!

Käsittele peltiä varovaisesti.

Peltiluukun asennon G1 - G6 merkinnät vastaavat arvoja kaaviossa Perustuuletus, katso Fig Fig.14, sivu 38.

Lukitse peltiluukku ruuveilla, Kuva 7E.

Mittaa paine Pm ja tarkista, että toivottu perusvirtaus on saavutettu.

KÄYTTÖKYTKIMIEN TOIMINTA

Kuva 8

A. Valaistus
B. Tuuletustila. Pelti auki. Palautuu peru-stuuletukseen 60 minuutin kuluttua.
C. Tuulettimen moottorin nopeus 1
D. Tuulettimen moottorin nopeus 2
E. Tuulettimen moottorin nopeus 3

Pelti sulkeutuu ja Alliance-tuulettimen moottori sammuu automaattisesti 60 minuutin kuluttua. Tuuletin voidaan palauttaa perustilaan myös painamalla nappia vielä kerran.

Käynnistä tuuletin mielellään jo ennen ruoanlaittoa, jotteivät käryt leviä huoneis- toon. Säädä tuulettimen nopeus ruoanlaiton mukaan. Anna tuulettimen olla käynnissä vielä hetken ruoanlaiton jälkeen. Käytä liesi- tuuletinta tarvittaessa myös uunia käyttäes- säsi tai astianpesukoneen käytön jälkeen.

HOITO JA YLLÄPITO

Puhdistus

Liesituuletin pyyhitään kostealla rievulla ja astianpesuaineella. Suodattimet on normaalikäytössä puhdistettava vähintään joka toinen kuukausi. Normaalia useammin tapahtuvassa käytössä puhdistus on suoritettava useammin.

Poista rasvasuodattimet avaamalla kiinnikkeet, Kuva 9. Käsittele suodattimia varovaisesti, älä taivuta niitä.

Liota suodatinta lämpimässä vedessä, jo- hon on sekoitettu astianpesuainetta. Suo- datin voidaan pestä myös astianpesukoneessa.

Asenna rasvasuodatin takaisin puhdistuksen jälkeen. Varmista, että se kiinnittyy kunnolla.

Kuva 10

Liesituulettimen sisäpuoli ja pelti on puhdistettava vähintään kaksi kertaa vuodessa.

Pyyhi kostealla liinalla ja astianpesuaineella. Pelti on helpointa puhdistaa, kun se on auki.

Tuuletinpyörä ja sivuristikko on puhdistetta-va vähintään kaksi kertaa vuodessa.

Moottoripaketti irrotetaan irrottamalla en- sin moottoriyksikön sivulla oleva pistoke, Kuva 10A. Käännä lukitsimia Kuva 10B, jot- ka lukitsevat moottoripaketin paikalleen. Vedä yksikköä ulospäin niin, että se vapau- tuu kiinnikkeistä, ja vedä sen jälkeen alaspäin.

Huom!

Moottoripakettia ei saa pestä tai altistaa kosteudelle!

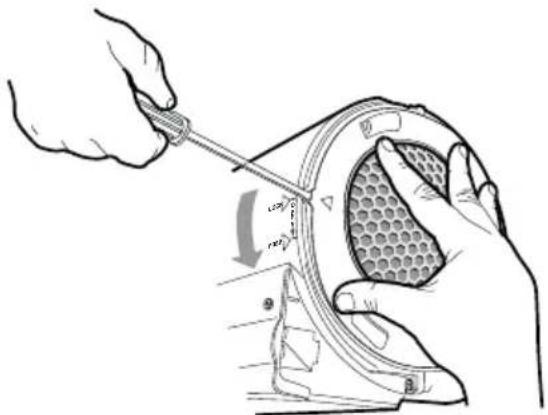

Sivuristikko irrotetaan nostamalla pysäytinkantoja ruuvitaltalla ja sitten kääntämällä ristikkoa nuolen suuntaan, Kuva 11.

Tuuletinpyörä irrotetaan painamalla pyörän keskiosan muovitappeja yhteen samalla, kun pyörää vedetään ulospäin, Kuva 12.

Puhdista tuuletinpyörä ja sivuristikko lämpi-mässä vedessä, johon on sekoitettu astian-pesuainetta. Osat voidaan pestä myös astianpesukoneessa.

Kokoa osat puhdistuksen ja kuivauksen jälkeen päinvastaisessa järjestyksessä. Tarkista, että osat loksahtavat kiinni ja että sähköliitäntä ja moottoripaketti ovat kunnolla kiinni.

LED-VALAISTUKSEN JA LED-OHJAIMEN VAIHTO

Kuva 13

Huom!

Pätevän ammattihenkilön on suoritetta-va LED-valaistuksen ja LED-ohjaimen vaihto. Ota yhteys huoltoon.

Valaistus ja ohjain on vaihdettava vastaa-vaan valmistajan tai sen huoltoliikkeen erityiseen valaisimeen ja ohjaimeen.

Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin.

Yhteydenotot: Piketa Oy

puh. 03 2333 200

www.franke.se/service

Huoltohenkilökunta voi auttaa sinua vian korjaamisessa tai ohjata sinut lähimpään, hyvää ja nopeaa palvelua tarjoavaan huoltopisteeseen.

Tuotetta koskevat voimassa olevat EHL-määräykset.

PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN

Pakkaus on toimitettava lähimpään kierrätyspisteeseen.

Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrä- tyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvai-kutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden jou-kossa. Lisätietoja kierrätyksestä saat pai-kallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Tuote täyttää ekologisen suunnittelun eurooppalaisen asetuksen 66/2014 vaatimukset ja on testattu sen mukaisesti.

Tryck i mätuttag. Paine mittausliittimessä.

Tryk i måleudgang. Trykk i måleuttak.

A-painotettu äänentasapaino 1 pW:n suhteen A vejet lydtryksniveau relativt 1 pW

A-painotettu äänentasapaino 10 m² Sabin A vejet lydtryksniveau ved 10 m² Sabin

K-faktor K-kerroin	G1 G	2 G3 G4	G5 G6
	0,70	1,04	1,20	1,51	2,04	2,90

Fig.14
