Produkttype	Kjøkkenventilator
Merke	Franke
Modell	ALLIANCE 604-10
Installasjonstype	Underskap eller veggmontert
Bredde	60 cm
Dybde	50 cm
Høyde (minimum)	70 cm
Høyde (maksimum)	100 cm
Vekt	15 kg
Strømforsyning	220-240 V ~ 50/60 Hz
Motoreffekt	200 W
Utsugingskapasitet (maks)	600 m³/h
Støynivå (maks)	65 dB(A)
Antall hastigheter	3
Kontrolltype	Trykknapper
Belysning	LED
Filtertype	Aluminiums fettfilter
Avtrekk/sirkulasjon	Begge mulig (kullfilter valgfritt)
Årlig energiforbruk	50 kWh
Vedlikehold	Rengjør fettfilteret månedlig
Sikkerhetsfunksjoner	Automatisk avstengningstimer, motor termisk beskyttelse

Ofte stilte spørsmål - ALLIANCE 604-10 FRANKE

Hva er anbefalt installasjonshøyde over koketoppen?

For elektriske koketopper er minimumsavstanden 65 cm; for gasskoketopper 75 cm. Se i koketoppens håndbok for nøyaktige krav.

Hvor ofte bør jeg rengjøre fettfilteret?

Aluminiums fettfilteret bør rengjøres hver måned eller oftere ved intensiv bruk. Det kan vaskes for hånd eller i oppvaskmaskin.

Kan denne ventilatoren brukes i sirkulasjonsmodus?

Ja, ALLIANCE 604-10 kan brukes i sirkulasjonsmodus med et valgfritt kullfilter. Filteret absorberer lukt og bør skiftes hver 3-6 måned.

Hva er støynivået ved maksimal hastighet?

Ved maksimal hastighet er støynivået omtrent 65 dB(A), som tilsvarer en normal samtale.

Hvordan skifter jeg LED-lyset?

LED-lysene er innebygde og bør skiftes av en kvalifisert tekniker. Kontakt Frankes kundeservice for hjelp.

Hva gjør jeg hvis ventilatoren slutter å fungere?

Først, sjekk strømforsyningen og sikringen. Hvis motoren ikke går, kan termisk beskyttelse ha utløst. Vent 15 minutter for å avkjøle og tilbakestille. Hvis problemet vedvarer, ring en servicetekniker.

Kan jeg styre ventilatoren fjernstyrt?

Nei, ALLIANCE 604-10 bruker manuelle trykknappkontroller på frontpanelet. Ingen fjernkontroll er inkludert.

Hva er dimensjonene på kanalutløpet?

Kanalutløpets diameter er 150 mm for tilkobling til en avtrekkskanal.

Hvordan aktiverer jeg den automatiske avstengningstimeren?

Trykk og hold hastighetsknappen i 3 sekunder. Timeren vil aktivere og slå av ventilatoren etter 15 minutter.

Hvor finner jeg reservedeler eller tilbehør?

Originale Franke reservedeler og tilbehør (kullfilter, fettfilter) er tilgjengelig via autoriserte forhandlere eller Frankes nettside. Bruk modellnummer ALLIANCE 604-10.

BRUKSANVISNING ALLIANCE 604-10 FRANKE

Service og garanti 23

FI Käyttöohje

Service og garanti 37

Belysning og driver skal udskiftes med et tilsvarende specialarmatur og driver fra producenten eller dennes serviceagent.

Les nøye gjennom denne bruks- og monteringsanvisningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet.

Lagre bruksanvisningen for senere bruk eller til den som eventuelt overtar produktet etter deg.

Gjør produktet strømløst før all form for rengjøring og pleie.

§ Avledning av utblåsningsluften må utføres i samsvar med gjel-dende offentlige forskrifter.

§ Utblåsningsluften kan ikke ledes inn i røykkanaler som blir brukt til å avlede røykgasser fra f.eks. gasskaminer, peiser, vedovner, oljekjeler osv.

§ For å unngå at det oppstår fare skal fast installasjon, utskifting av kabel eller annen type til-kobling utføres av en fagperson.

§ Det er ikke tillatt å flambere under produktet.

§ Rommet må ha tilstrekkelig lufttilførsel når produktet er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.

§ Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.

§ Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikke utføres av barn uten tilsyn.

§ Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlaging.

§ Faren for brannspredning øker hvis produktet ikke blir ren-gjort så ofte som angitt.

Kjøkkenventilatoren er designet for montering under, innebygd i eller mellom skap. Kjøkkenventilatoren har en Easy Clean™ motorpakke, LED-belysning og metalltrådfilter. Installasjon, pleie, vedlikehold osv. står forklart i denne bruksanvisningen.

Elektrisk installasjon

Kjøkkenventilatoren leveres med ledning og et jordet støpsel beregnet på et jordet vegguttak. Vegguttaket skal være lett tilgjengelig etter installasjon.

Montering

Ta ut fettfilter og motorenhet, se Fig. 9 og Fig. 10.

Montering spjeld

Fig.2

Legg ventilatoren og spjeldet på et flatt underlag. Skru fast spjeldet i kjøkkenventilatoren med skruer I.

Fig. 3

Fig. 4

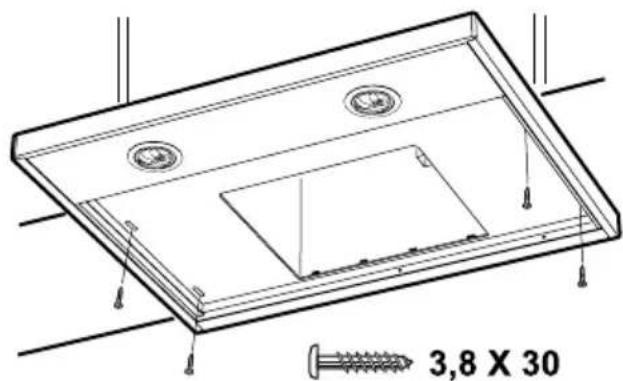

Kjøkkenventilatoren kan plasseres under, innebygd i eller mellom skap. Under skap skrus kjøkkenventilatoren fast med 4 stk. skruer 3,8 x 30, Fig. 3. Innebygd i eller mellom skap monteres kjøkkenventilatoren ved hjelp av konsoller. Konsoller og kjøkkenventilatoren skrus fast med 8 stk. skruer 3,5 x 13, Fig. 4. Konsollene skrus fast med de fa- sede hjørnene utover og jevnt med skapets forkant, Fig. 4A, eller med konsollen mot vifteoverskapets frontstykke, Fig. 4B. Kjøkkenventilatoren skrus deretter fast i konsollene. Sett tilbake motorenhet og filter.

Tilkobling til avtrekkskanal

Koble til kjøkkenventilatoren med rør eller slange ∅160 mm. Bruk en reduksjonsstuss hvis koblingen er ∅125 mm.

Fjerning av beskyttelsesplast

Fjern all beskyttelsesplast fra filteret og eventuelle andre deler av produktet.

ENDRING AV LUFTMENGDE VIA OMPROGRAMMERING

Luftmengden på den høyeste hastigheten kan reduseres via omprogrammering med strømbryteren. (Kontakt kundeservice.)

SPJELDINNSTILLING

Luftstrømmen tilpasses ved hjelp av spjeldet. Løsne filteret og motorenheten for å få tilgang til spjeldet.

Fig. 6

Måleuttak

Trykket Pm måles i måleuttaket, Fig. 6A. Ved hjelp av målt trykk Pm og spjeldets posisjon kan luftmengden avleses i tilpasningsdiagram, der G1-G6 er grunnventilasjon.

Hvis det er nødvendig å endre luftmengden, foretas en ny spjeldinnstilling med utgangspunkt i diagrammet som forklart nedenfor.

Tilpasning av grunnventilasjon

Fig. 7

Juster grunnventilasjonen med spjeldet stengt. Løsne skruene, Fig. 7E.

Håndter spjeldet forsiktig.

Markeringene for spjeldluken stilling G1-G6 tilsvarer verdiene i diagrammet Grunnventilasjon, se Fig.14, side 38.

Fest spjeldet med skruene, Fig. 7E.

Mål trykket Pm og kontroller at ønsket grunnventilasjon er oppnådd.

FUNKSJON STR∅MBRYTERE

Fig. 8

A. Belysning
B. Ventilasjonsmodus. Åpent spjeld. Går tilbake til grunnventilasjon etter 60 minutter.
C. Hastighet 1 for ventilatormotoren.
D. Hastighet 2 for ventilatormotoren.
E. Hastighet 3 for ventilatormotoren.

Spjeldet og ventilatormotoren blir slått av automatisk etter 60 minutter. Man kan også gå tilbake til grunnstilling ved å trykke den aktive knappen én gang til.

Start gjerne ventilatoren før matlaging for å forhindre at osen sprer seg i rommet. Tilpass hastigheten på ventilatoren til type matlaging. La gjerne ventilatoren stå i ventilasjonsposisjon en stund etter matlaging. Ved behov kan ventilasjonsposisjonen benyttes när ovnen er i bruk eller etter maskinoppvask.

Kjøkkenventilatoren tørkes av med en fuktig klut og oppvaskmiddel. Filtrene skal rengjøres minst annenhver måned ved normal bruk. Rengjør oftere ved intensiv bruk. Fjern fettfilteret ved å åpne klipsene, Fig. 9. Vær forsiktig med filtrene og pass på at de ikke blir bøyd.

Sett fettfilteret tilbake etter rengjøring og pass på at det knepper på plass.

Fig. 10

Innsiden av kjøkkenventilatoren samt spjeldet skal rengjøres minst to ganger i året. Tørk av med en fuktig klut og oppvaskmiddel. Spjeldet er lettest å rengjøre når det er åpent.

Ventilatorhjul og siderist skal rengjøres minst to ganger i året.

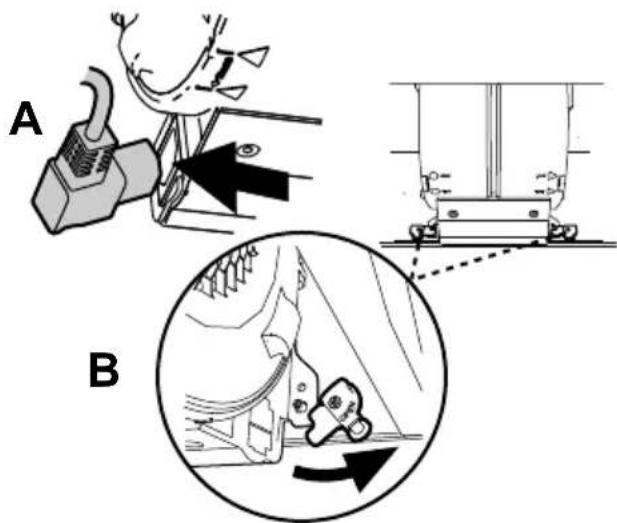

Motorpakken demonteres ved å først løsne kontakten på siden av motorenheten, Fig. 10A. Drei sperrehakene, Fig. 10B, som låser fast motorpakken. Dra enheten utover slik at den løsner fra stiften, deretter nedover.

Merk:

Sideristen løsnes ved å løfte opp sperreha-ken med et skrujern og dreie risten i pilens retning, Fig. 11.

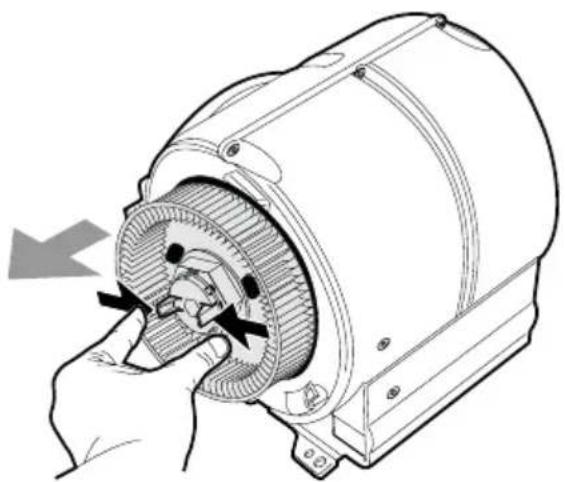

Ventilatorhjulet løsnes ved at plasttappene i midten av hjulet presses sammen samtidig som hjulet trekkes utover, Fig. 12.

Ventilatorhjul og siderist rengjøres i varmt vann blandet med oppvaskmiddel. Delene kan også vaskes i oppvaskmaskin.

Sett delene sammen i omvendt rekkefølge etter rengjøring og tørking. Kontroller at delene knepper på plass og at motorpakken og strømkontakten sitter godt fast.

BYTTE AV LED-BELYSNING OG LED-DRIVER

Fig. 13

Merk:

Bytte av LED-belysning og LED-driver skal utføres av en fagperson. Ta kontakt med service.

Belysning og driver må skiftes ut med en tilsvarende spesialarmatur og driver fra produsenten eller deres serviceagent.

Kontroller at sikringen er hel. Prøv alle funksjoner for å finne ut hva som ikke fungerer.

Kontakt Franke Service

tlf. [phone]

www.franke.se/service

De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask og god service.

Produktet er omfattet av gjeldende EE-bestemmelser.

EMBALLASJE- OG PRODUKTGJENVINNING

Emballasjen leveres på nærmeste miljøstasjon for gjenvinning.

Symbolet angir at produktet ikke skal kastes sammen med husholdningsavfallet. Det skal leveres til et oppsamlingssted for gjenvinning av elektriske og elektroniske komponenter. Ved å sørge for at produktet blir behandlet på riktig måte, bidrar du til å forebygge eventuelle skadelige miljø- og helseeffekter som kan oppstå når produktet kastes som vanlig avfall. Kontakt lokale myndigheter, renovasjonsetaten eller butikken der du kjøpte varen for ytterligere opplysninger.

∅KODESIGNDIREKTIVET

Produktet er testet i henhold til og oppfyller økodesignkravene i den europeiske forordningen 66/2014.

GRUNDFLÖDE PERUSTUULETUS GRUNDVENTILATION GRUNNVENTILASJON

Injusteringsdiagram Säätökaavio Indreguleringsdiagram Tilpasningsdiagram
