Produkttyp	Köksfläkt
Märke	Franke
Modell	ALLIANCE 604-10
Installationstyp	Under skåp eller väggmonterad
Bredd	60 cm
Djup	50 cm
Höjd (minimum)	70 cm
Höjd (maximum)	100 cm
Vikt	15 kg
Strömförsörjning	220-240 V ~ 50/60 Hz
Motoreffekt	200 W
Uttagsflöde (max)	600 m³/h
Ljudnivå (max)	65 dB(A)
Antal hastigheter	3
Styrningstyp	Tryckknappar
Belysning	LED
Filtertyp	Aluminiumfettfilter
Kanalsluten/Återcirkulation	Båda möjliga (kolfilter extra)
Årlig energiförbrukning	50 kWh
Underhåll	Rengör fettfilter månadsvis
Säkerhetsfunktioner	Automatisk timer, motorns överhettningsskydd

Vanliga frågor - ALLIANCE 604-10 FRANKE

Vad är rekommenderad installationshöjd ovanför spishällen?

För elektriska spishällar är minsta avstånd 65 cm; för gasspisar 75 cm. Se din spishälls manual för exakta krav.

Hur ofta ska jag rengöra fettfiltret?

Aluminiumfettfiltret ska rengöras varje månad eller oftare vid tung användning. Det kan tvättas för hand eller i diskmaskin.

Kan denna fläkt användas i återcirkulationsläge?

Ja, ALLIANCE 604-10 kan användas i återcirkulationsläge med ett extra kolfilter. Filtret absorberar lukter och bör bytas var 3-6:e månad.

Vad är ljudnivån vid maximal hastighet?

Vid maximal hastighet är ljudnivån cirka 65 dB(A), vilket är jämförbart med en normal konversation.

Hur byter jag LED-lampan?

LED-lamporna är inbyggda och bör bytas av en kvalificerad tekniker. Kontakta Frankes kundtjänst för hjälp.

Vad ska jag göra om fläkten slutar fungera?

Kontrollera först strömförsörjning och säkring. Om motorn inte går kan överhettningsskyddet ha löst ut. Vänta 15 minuter så att den svalnar och återställs. Om problemet kvarstår, ring en servicetekniker.

Kan jag styra fläkten på distans?

Nej, ALLIANCE 604-10 använder manuella tryckknappar på frontpanelen. Ingen fjärrkontroll medföljer.

Vilka dimensioner har kanalutloppet?

Kanalutloppets diameter är 150 mm för anslutning till en frånluftskanal.

Hur aktiverar jag den automatiska timern?

Tryck och håll in hastighetsknappen i 3 sekunder. Timern aktiveras och stänger av fläkten efter 15 minuter.

Var hittar jag reservdelar eller tillbehör?

Originala Frankes reservdelar och tillbehör (kolfilter, fettfilter) finns hos auktoriserade återförsäljare eller på Frankes webbplats. Ange modellnummer ALLIANCE 604-10.

BRUKSANVISNING ALLIANCE 604-10 FRANKE

Service och garanti 9

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.
§ Avståndet mellan spis och produkt måste vara minst 45 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyn tas till detta.
§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.
§ Att flambera under produkten är inte tillåtet.

§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.
§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.
§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.
§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

Spisfläkten är avsedd för montering under, infälld eller mellan skåp. Spisfläkten har Easy Clean™ motorpaket, LED-belysning och metalltrådsfilter. Installation, användning, skötsel, underhåll mm framgår av denna anvisning.

Mått	se Fig.1
Elektrisk anslutning	230 V ~ med skyddsjord
Belysning LED	2 x 2 W

INSTALLATION

Monteringsdetaljer, skruvar för uppfästning mm levereras med spisfläkten.

Elektrisk installation

Spisfläkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Montering

Ta bort fettfilter och motorenhet, se Fig.9 och Fig.10.

Montering spjällenhet

Fig.2

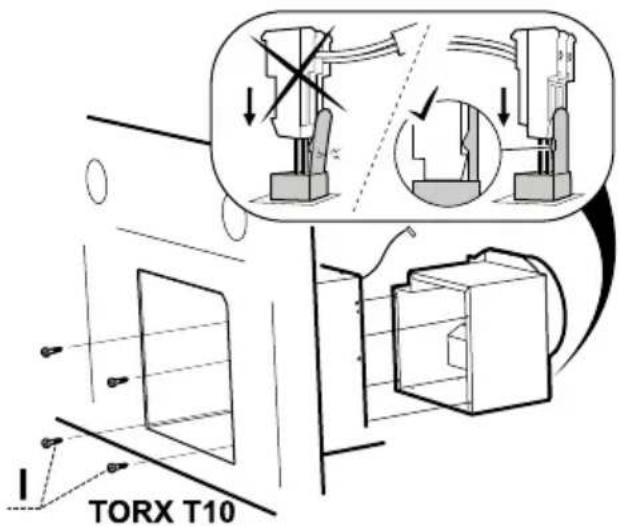

Placera fläkt och spjällenhet liggande på ett plant underlag. Skruva fast spjällenheten i spisfläkten med skruvar I.

Fig.3

Fig.4

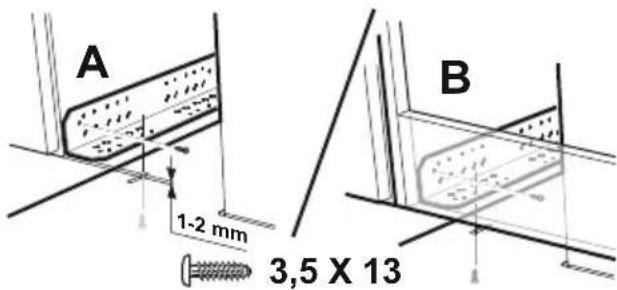

Spisfläkten kan placeras under, infälld eller mellan skåp. Under skåp skruvas spisfläkten fast med 4 st skruvar 3,8 x 30, Fig.3. Infälld eller mellan skåp monteras spisfläkten med hjälp av konsoler. Konsoler och spisfläkt skruvas fast med 8 st skruvar 3,5 x 13, Fig.4. Konsolerna skruvas fast med de fasade hörnen utåt och jämnsides med skåpets framkant, Fig.4A, eller med konsolen mot fläktöverskåpets frontstycke, Fig.4B. Spisfläkten skruvas sedan fast i konsolerna. Sätt tillbaka motorenhet och filter.

Anslutning till frånluftkanal

Anslut spisfläkten med rör eller slang ∅160 mm. Är anslutningen ∅125 mm måste reduceringsstos användas.

Vid montering med anslutningsslang, måste slangen monteras sträckt närmast anslutningen, Fig.5.

Borttagning av skyddsplast

Avlägsna all skyddsplast från filter och eventuella övriga delar av produkten.

ÄNDRING AV LUFTMÄNGD VIA OMPROGRAMMERING

Luftmängden på den högsta hastighen kan minskas genom omprogrammering via strömbrytaren. (Kontakta kundtjänst.)

SPJÄLLINSTÄLLNING

Justering av luftflöden görs med hjälp av spjället. Spjället blir åtkomligt för justeringen genom att ta bort filter och motorenhet.

Fig.6

Mätuttag

Mättrycket Pm mäts i mätuttaget, Fig.6A. Med hjälp av mättrycket Pm och spjällets position kan luftmängden avläsas i injusteringsdiagram, där G1-G6 är grundventilation. Om luftmängden måste förändras, läs av en ny spjällinställning från diagram och justera därefter spjällets position enligt nedanstående beskrivning.

Injustering av grundventilation

Fig.7

Justera grundventilationen med stängd spjällucka. Lossa skruvarna, Fig.7E. För spjälluckan, Fig.7F, i önskat läge.

Obs!

Hantera spjället försiktigt.

Markeringarna för spjälluckans läge, G1 - G6, motsvarar värdena i diagrammet Grundventilation, se Fig.14, sidan 38.

Lås fast spjälluckan med skruvarna, Fig.7E. Mät trycket Pm och kontrollera att önskat grundflöde erhålls.

FUNKTION STRÖMBRYTARE

Fig.8

A. Belysning
B. Ventilationsläge. Öppet spjäll. Återgår till grundventilation efter 60 minuter.
C. Hastighet 1 på fläktmotor.
D. Hastighet 2 på fläktmotor.
E. Hastighet 3 på fläktmotor.

Spjället och alliancefläktens motor stängs automatiskt efter 60 minuter. Man kan även återgå till grundläge genom att trycka in aktiv knapp ytterligare en gång.

Starta gärna fläkten innan matlagning, för att hindra att os sprids i rummet. Anpassa fläktens hastighet till typ av matlagning. Låt gärna fläkten arbeta i ventilationsläge en stund efter matlagning. Vid behov, utnyttja ventilationsläget även när ugnen används, eller efter maskindiskning.

SKÖTSEL OCH UNDERHÅLL

Rengöring

Spisfläkten torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

Ta bort fettfilter genom att öppna snäppet, Fig.9. Hantera filter försiktigt, var noga med att inte bocka dem.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfilter efter rengöring, se till att de snäpper fast ordentligt.

Fig.10

Insidan av fläkten samt spjället ska rengör- as minst två gånger per år. Torka av med våt trasa och diskmedel. Spjället rengörs enklast när det är öppet.

Fläkthjul och sidogaller ska rengöras minst två gånger per år.

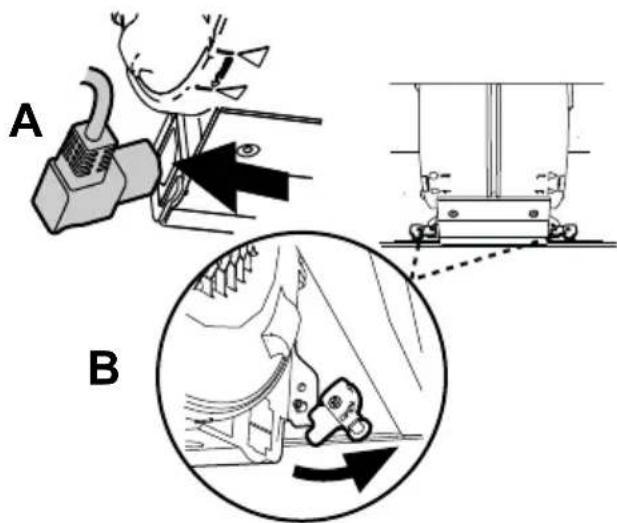

Motorpaketet demonteras genom att först lossa kontakten på sidan om motorenheten, Fig.10A. Vrid spärrhakarna, Fig.10B, som läser fast motorpaketet. Dra enheten utåt så att den frigörs från stiften, och sedan nedåt.

Obs!

Motorpaketet får ej diskas eller utsättas för väta!

Sidogallren lossas genom att lyfta upp stoppklacken med en skruvmejsel och vrida gallret i pilens riktning, Fig.11.

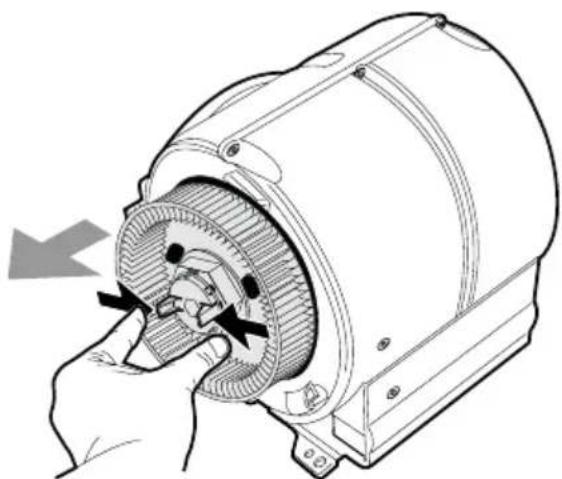

Fläkthjulen lossas genom att plasttapparna i hjulens centrum pressas ihop samtidigt som man drar hjulen utåt, Fig.12.

Fläkthjul och sidogaller rengörs i varmt vatten blandat med diskmedel. Delarna kan även diskas i maskin.

Sätt ihop delarna efter rengöring och torkning i omvänd ordning. Kontrollera att delarna snäpper fast och att motorpaket och elkontakt sitter fast ordentligt.

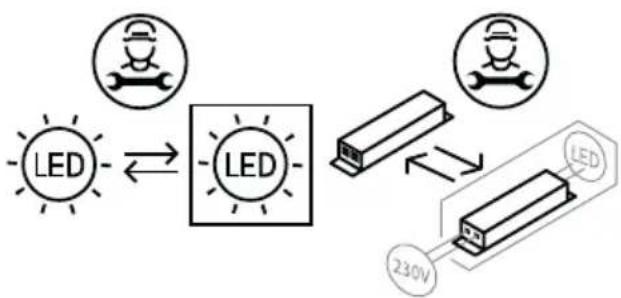

BYTE AV LED-BELYSNING OCH LED-DRIVER

Fig.13

Obs!

Byte av LED-belysning och LED-driver ska utföras av behörig fackman. Kontakta service.

Belysning och driver måste bytas ut mot en motsvarande specialarmatur och driver från tillverkaren eller dess serviceagent.

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar.

Kontakta Franke Service

tel. [phone]

www.franke.se/service

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande EHLbestämmelser.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

EKODESIGNDIREKTIV

Produkten är testad i enlighet med och uppfyller ekodesignkraven i den europeiska förordningen 66/2014.

L_pW = Den A-vägda ljudeffektnivån relativt 1 pW Relativt A-veid lydeffektnivå 1 pW

L_pA = Den A-vägda ljudtrycksnivån vid 10 m² Sabin A-veid lydtrykknivå ved 10 m² Sabin
