Tuotetyyppi	Matkarattaat (matkustusjärjestelmä) vaunukopalla ja istuinosalla
Merkki	Emmaljunga
Malli	Buddy
Mitat (taitettuna)	Noin 85 x 60 x 40 cm
Mitat (avattuna)	Noin 95 x 60 x 110 cm
Paino	Noin 12.5 kg (sis. istuinyksikkö)
Maksimikuorma (istuin)	Jopa 22 kg (lapsi)
Ikäsuositus	0–3 vuotta (vaunukoppa vastasyntyneelle, istuin 6 kuukaudesta alkaen)
Kangas / Materiaali	Alumiinirunko, tekstiili-istuin ja -katos (polyesteri)
Pyörätyyppi	Etupyörät kääntyvät lukituksella, takapyörät kiinteät, puhkeamattomat renkaat
Jarrujärjestelmä	Seisontajarru takapyörissä, jalalla käytettävä
Valjaat	5-pisteturvavaljaat säädettävillä hihnoilla
Istuin asento	Säädettävä selkänoja (useita asentoja, mukaan lukien tasainen)
Katos	Säädettävä UV-suojalla (UPF 50+) ja kurkistusikkunalla
Kokoamismekanismi	Yhden käden kompakti taitto automaattilukituksella
Mukana tulevat varusteet	Sadesuoja, ostoskori, turvakaari
Hoito ja puhdistus	Pyyhi runko kostealla liinalla; pese kangasosat käsin 30°C; ilmakuivaa
Turvallisuusstandardit	Täyttää EN 1888 -standardin (eurooppalainen turvallisuusstandardi rattaille)
Varaosien saatavuus	Saatavilla valtuutetuilta Emmaljunga-jälleenmyyjiltä (esim. pyörät, katos, valjaat)
Korjattavuus	Modulaarinen rakenne; monet osat voidaan vaihtaa yksitellen

Usein kysytyt kysymykset - Buddy Emmaljunga

Kuinka taittaa Emmaljunga Buddy -rattaat?

Varmista, että istuin on pystyasennossa ja jarru on pois päältä. Paina taittopainiketta, joka sijaitsee ohjauskahvassa, ja työnnä samalla ohjauskahvaa eteenpäin. Rattaat taittuvat kompaktisti. Käytä kantokahvaa taiton jälkeen.

Voidaanko istuinyksikköä käyttää syntymästä alkaen?

Ei, istuinyksikkö sopii vauvoille 6 kuukauden iästä alkaen. Vastasyntyneille käytä vaunukoppaa (myydään erikseen) tai turvakaukaloa adaptereiden kanssa.

Kuinka puhdistan kangasosat?

Irrota kangaspäälliset (istuin, katos, turvakaari) ja pese ne käsin kylmässä vedessä (30°C) miedolla pesuaineella. Älä valkaise tai linkoa. Anna niiden kuivua ilmassa kokonaan ennen uudelleen asentamista.

Mikä on maksimikuormitus?

Istuinyksikkö kestää enintään 22 kg (n. 3-vuotias). Vaunukopan maksimipaino on 9 kg. Ostoskorin maksimikuorma on 5 kg.

Kuinka säädän ohjauskahvaa?

Paina molemmilla puolilla olevia painikkeita ja liu'uta ohjauskahvaa ylös tai alas haluamaasi korkeuteen. Saatavilla on useita asentoja eri pituisille vanhemmille.

Ovatko rattaat yhteensopivia turvakaukaloiden kanssa?

Kyllä, Buddy on yhteensopiva useimpien turvakaukaloiden kanssa käyttämällä Emmaljunga-turvakaukalo-adaptereita. Tarkista yhteensopivat mallit käyttöohjeesta.

Mitä teen, jos pyörä alkaa heilua?

Tarkista ensin, onko pyörä kunnolla napsahtanut paikalleen. Jos ei, irrota ja kiinnitä se uudelleen. Jos heilunta jatkuu, tarkista akseli vaurioiden varalta ja ota yhteyttä Emmaljungan asiakaspalveluun vaihtopyörän saamiseksi.

Kuinka tiukalla turvavaljaiden tulee olla?

Valjaiden tulee olla napakat mutta eivät liian tiukat. Sinun tulisi mahtaa yksi sormi hihnan ja lapsen rinnan väliin. Säädä hihnoja lapsen kasvaessa.

Voinko käyttää rattaita epätasaisessa maastossa?

Emmaljunga Buddy on suunniteltu kaupunkikäyttöön, mutta se soveltuu kevyeen maastoon (esim. nurmikko, sora). Etupyörien kääntyminen voidaan lukita vakautta varten epätasaisilla pinnoilla.

Mistä löydän varaosia?

Varaosia on saatavana valtuutetuilta Emmaljunga-jälleenmyyjiltä tai suoraan Emmaljungan verkkosivuston kautta. Voit myös ottaa yhteyttä asiakaspalveluun mallinumerolla (Buddy) tilataksesi osia.

KÄYTTÖOHJE Buddy Emmaljunga

Tämä tuote vastaa EN 1888:2012 standardin vaatimuksia. Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseen. Vaunu on tarkoitettu käytettäväksi 6 kk iästä aina 3 vuoden ikään asti. Lapsen enimmäispaino: 15 kg. VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi alle 6 kk ikäiselle lapselle. Käytä ratasistuinta vasta kun lapsi osaa itse istua tukevasti. VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa. HUOMAA! Viimeisimmän päivitetyn version käyttöohjeesta löydät Emmaljungan kotisivuilta osoitteesta www.emmaljunga.se

Emmaljunga

Kasutusjuhend • Lietošanas instrukcija • Instrukciju vadovas Instrukcja obsługi • Руководство пользователя

Buddy / Buddy S

6 män 12 män 24 män 36 män

Chassits / Sittdelens / korgens funktion

Pakkauksen sisältö 98

Emmaljunga Original –tarvikkeet .....98

Tärkeitä tietoja turvallisuudesta....99-101

Vaunun kokoaminen 102-104

Vaunun käyttö....105-109

Hoito- ja kunnossapito 110-111

Huoltokirja.... 112

Luovutustarkastus 113

Huoltokaavake....114

Pakkauksen sisältö

1 kpl kokoon taitettu runko tavarakorilla
1 kpl Istuinkangas 5-piste valjailla
1 kpl kuomu
1 kpl turvakaaren pehmuste
1 kpl sarja valjaiden olkapehmusteita
4 kpl vaunun renkaita (2 kpl Buddy S)
1 kpl käyttöohje

Emmaljunga original -tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja mukavuuden. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta jälleenmyyjiltämme.

Tärkeää tietoa turvallisuudesta

Lue käyttöohje huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten. Lapsen turvallisuus saattaa kärsiä, mikäli näitä ohjeita ei noudateta.

Tärkeää! Säilytä ohje tulevaa käyttöä varten.

VAROITUS! Älä koskaan jätä lasta ilman aikuisen valvon-taa

VAROITUS! Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut.

VAROITUS! Tarkista aina ennen kuin avaat tai taitat rungon kasaan, että lapset ovat turvallisella etäisyydellä.

VAROITUS! Älä köskaan anna lasten leikkiä tällä tuotte- ella.

VAROITUS! Käytä lapsella turvavaljaita heti kun lapsi osaa istua ilman tukea

VAROITUS! Ratasistuinta ei ole tarkoitettu lapsille, jotka ovat alle 6kk.

VAROITUS! Käytä lapsella aina turvavaljaita.

VAROITUS! Tarkista'aina ennen käyttöä, että vaunukoppa, ratasistuin tai turvaistuimen adapteri on kunnolla kiinnittynyt runkoon.

VAROITUS! Tätä tuotetta ei öle valmistettu käytettäväksi hölkkä- tai juoksurattaana.

Standardin EN1888:2012 mukaiset varoitustekstit

VAROITUS! Lapsen turvallisuus on sinun vastuullasi. Lapsi tulee aina kiinnittää turvavaljailla eikä lasta saa koskaan jättää ilman aikuisen val-vontaa. Pidä lapsi sopivalla etäisyydellä liik-kuvista osista kun säädät vaunu toimintoja. Vaunut tarvitsevat säännöllistä huoltoa. Yli-kuorma, vääränlainen tuotteen käyttö ja mui-den kuin Emmaljunga lisävarusteiden käyttö voi vahingoittaa tai hajottaa vaunut. Lue käyttöohje enne kuin otat tuotteen käyttöön.

Standardin BS 7409:1996 mukaiset varoitustekstit

VAROITUS! Noudata valmistajan antamia käyttöohjeita

VAROITUS! Kytke aina vaunuń jarru päälle kün pysäköit vaunut

VAROITUS! Älä koskaan jätä lasta ilman aikuisen valvon- taa

VAROITUS! Älä koskaan kuljeta vaunussa useampia lap- sia tai suurempaa kuormaa kuin mille vaunu on tarkoitettu

VAROITUS! Pidä lapsi sopivalla etäisyydellä liikkuvista osista kun säädät vaunu toimintoja

VAROITUS! Ei suositella alle 6kk ikäisille lapsille.

Australian lainsäädännön vaatimat varoitustekstit

Tärkeää tietoa turvallisuudesta

Välttääksesi mahdollisen loukkaantumisen tai kuoleman:
VAROITUS! Kytke aina vaunun jarru päälle kun pysäköit vaunut.
VAROITUS! Alä koskaan jätä lasta ilman aikuisen valvon- taa.
VAROITUS! Kiinnitä lapsi aina turvavaljaisiin.
VAROITUS! Alä koskaan kuljeta vaunussa useampia lap- sia tai suurempaa kuormaa kuin mille vaunu on tarkoitettu.
VAROITUS! Pidä lapsi sopivalla etäisyydellä liikkuvista osista kun säädät vaunu toimintoja.
VAROITUS! Irrota olkahihnat lantiovöistä kun'turvavaljai-ta ei käytetä.
VAROITUS! Alä koskaan pysäköi vaunuja avotulen tai muiden kuumien lämpölähteiden läheisyyteen.
VAROITUS! Vältä korokkeita, portaita ja rullaportaita. Seiso aina vaunujen edessä jos kuljet rullapor-taissa.

Standardin AS/NZS 2088:2009 mukaiset varoitustekstit

VAROITUS! Käytä ainoastaan valmistajan hyväksymiä yaraosia ja lisävarusteita.

VAROITUS! Alä koskáan jätä lasta ilman aikuisen valvontaa.

VAROITUS! Kaikki työntõaisaan kiinnitetty kuorma vaikuttaa vaunun vakauteen

VAROITUS! Käytä aina valjaiden haarahihnaa valjaiden lantiovöiden kanssa.

VAROITUS! Alä koskaan vedä perässäsi vaunua, jossa on kääntyvät etupyörät,. Vaunu saattaa yllättäen lähtea kääntämään vaunua ja aiheuttaa vaaratilanteen jos et ole hyvin varovainen.

VAROITUS! Tämä tuote on valmistettu ja suunniteltu standardin EN188/EN1466 mukaisesti. Tuotetta ei tule käyttää lääketieteellisenä apuvälineenä tai varusteena. Mikäli lapsella on erityisiä lääketieteellisiä vaatimuksia kuljettamisen suhteen, konsultoi lääkäriäsi.

VAROITUS! Alä tee tuotteeseen muutoksia koska nämä saattavat vahingoittaa tuotetta tai lasta. Valmistaja ei vastaa tuotteeseen tehdyistä muutoksista.

VAROITUS! Alä käytä vaunuja kovassa tuulessa tai myrskyssä.

VAROITUS! Huomiothan, että junat tai metroasemat saat- tavat aiheuttaa suuria paine-eroja (tuuli ja imu). Alä koskaan jätä vaunua junaraiteiden läheisyyteen ilman, että pidät molemmin kä- sin kiinni vaunujen työntöaisasta. Jarru yksi ei välttämättä riitä pitämään vaunuja paikoïllaan.

Tärkeää tietoa turvallisuudesta

VAROITUS! Älä koskaan ylitä junaraiteita vaunujen kanssa kun lapsi on vaunuissa. Vaunujen rengas saattaa jaädä kiinni raiteiden väliin. VAROITUS! Kun vaunuja kuljetetaan yleisissä kulkuvälineissä (Juna, bussi, metro tai muu vastaava) ei riitä, että käytetään ainoastaan vaunujen seisontajarrua. Vaunuihin saattaa matkan aikana kohdistua ennalta odottamatonta rasitusta (äkkijarrutus, kiihdytys, kuoppa ties-sä tms.), jonka varalta vaunua ei ole voitu testata vallitsevan turvastandardin EN1888 osalta. Noudata huolellisesti kuljetuspal-velua tarjoavan huolitsijan ohjeita siitä kuinka vaunut tulee kiinnittää matkan ajaksi VAROITUS! Pidä poissa avotulen lähettyviltä.

• Lapsen turvallisuus on sinun vastuullasi
• Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseen 6 kk iästä aina 15 kg painoon asti. Käytä vaunuja vain sille lapsimäärälle mille se alun perin on suunniteltu.
• Ozone City runkoa voidaan käyttää ainoastaan City Kopan/City Koppa Supremen, Type A istuinosan /Seat Unit/ tai Emmaljunga auton turvaistuin adapterin kanssa.
• Noudata huolto- ja kunnossapito-ohjeita.
• Tässä käyttöohjeessa olevat turvatoimenpiteet ja ohjeet eivät voi kattaa kaikkia tapauksia ja ennalta arvaamattomia tilanteita, joita voi tulla eteen. Käyttöohjeiden lukijan pitää ymmärtää, että lastenvaunujen käyttö edellyttää tervettä järkeä, yleistä varovaisuutta ja huo- lellisuutta.
• On TÄRKEÄÄ, että kaikki vaunuja ja tarvikkeita käyttävät ymmärtävät ohjeet. Kerro ja näytä aina jokaiselle vaunujen ja tarvikkeiden käyttäjälle miten vaunuja pitää käsitellä, vaikka kyseinen henkilö käyttäisi vaunuja vain hetken aikaa.
• Mahdollisella seisomatelineellä seisovan lapsen enimmäispaino on 20 kg.
• Käytä ainoastaan yhtä lisävarustetta kerallaan, Esim. seisomateline, siskoistuin auton turvaistuimen adapteri.
• Älä koskaan aseta esineitä kuomun päälle. Älä koskaan käytä vaunuja ilman kuomua.
• Jos jotakin jää epäselväksi, ja tarvitaan lisäneuvoja, auttavat Emmaljungan valtuutetut jälleenmyyjät mielellään.
• Vaunut on tarkoitettu vain lapsen kuljettamista varten. Älä koskaan käytä lastenvaunuja lapsesi sänkynä.
• Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä.
• Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai pois vaunuista.
• Älä koskaan pysäköi vaunuja mäkeen tai muulle kaltevalle alustalle.
• Älä koskaan seiso tai istu jalkatuen päällä. Jalkatukea saa ainoastaan käyttää yhden (1) lapsen jalkojen tukena. Muunlainen käyttö saattaa johtaa vakaviin henkilövahinkoihin.
• Ålä koskaan käytä tuotetta jos jokin sen osista on rikki tai kulunut.
• Tarkista aina enne käyttöä, että kaikki vetoketjut ja tarranauhat ovat kunnolla kiinni.
• Ota lapsi aina pois vaunuista enne kuin kasaat vaunun.
• Ylikuorma, väärin kokoon taitettu runko tai muiden kuin hyväksyttyjen tarvikkeiden käyttö voi vahingoittaa lasta/lapsia tai vaunuja.
• kaikki ylimääräinen kuorma, joka ripustetaan vaunu työntöaisaan, selkänojaan tai vaunun sivuille, vaikuttaa heikentävästi vaunun vakauteen.
• Älä käytä muita kuin valmistajan hyväksymiä lisävarusteita.
• Tavarakoria ei saa kuormittaa yli 5 kg painavilla tavaroilla. Sijoita painavimmat esineet aina keskelle tavarakoria, muuten vaunuista voi tulla epävakaat.
• Käytä ainoastaan valmistajan alkuperäisvaraosia tai valmistajan hyväksymiä varaosia.
• Tarkista, ettei tavarakorissa ole esineitä, jotka voivat takertua pyörien pinnoihin.
• Tuotteen tunnistamiseksi löytyy tuotteista (Runko/Koppa/Kantokassi) mallinimike sekä sarjanumero.

Vaunun kokoaminen

1

Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia. Lapsen turvallisuus on sinun vastuullasi.

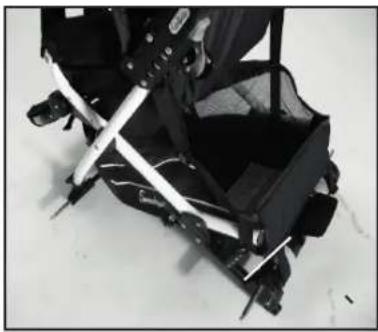

Rungon kokoaminen

• Laita vaunun seisontajarru päälle.
• Nosta runko ylös vetämällä työntöaisasta pitäen samalla kiinni rungon sivusta.

VAROITUS

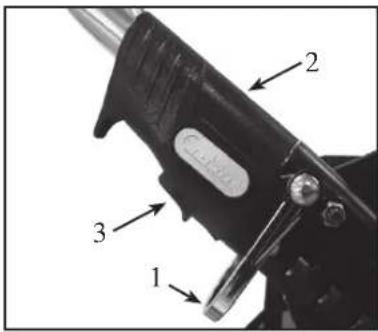

• Tarkista, että rungon kasauslukot (2) ja kukkojen painikkeet (3) lukittuvat.
• Turvalukko (1) aktivoituu tahattoman kasauksen estämiseksi
• Tarkista aina ennen käyttöä, että kummatkin kasauslukot ovat lukittuneet.

2

• Poista akselin suojana olevat muovitulpat ja säästä nämä mahdollista tulevaa käyttöä varten.

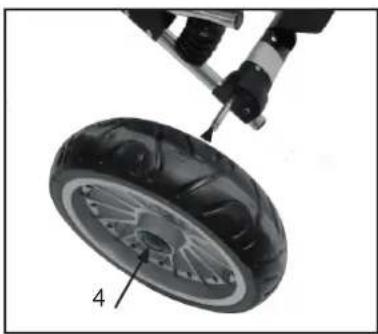

• Paina pyörän vapautuspainiketta (4), työnnä pyörä niin pitkälle akseliin, kuin se menee. Päästä painike ja vedä pyörää itseäsi kohti, kunnes se napsahtaa paikalleen. Toista sama kummankin pyörän kohdalla. Varmista, että pyörä on kunnolla kiinni, ja ettei se irtoa akselista vetämällä.

3

TÄRKEÄÄ

• Akselit on rasvattu ja ne voivat tahrata tekstiilit. Käytä sisätiloissa pyöränsuojia.
• Tukehtumisvaara. Älä anna lapsen leikkiä, tai muutoinkaan käsitellä muovisuojia.

Etupyörien kiinnitys runkoon.

(Tämä koskee ainoastaan runkoja, joissa on irrotettavat eturen-kaat)

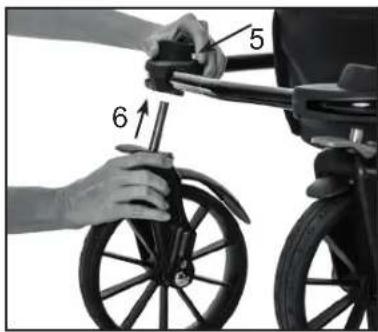

• Paina painike (5) sisään ja työnnä eturengas paikoilleen (6).
• Tärkeää. Tarkista aina ennen käyttöä, että eturenkaat ovat kunnolla kiinnitetyt.

4

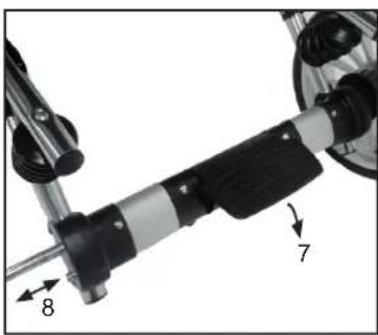

• Laita vaunujen jarru päälle painamalla jarrupoljin (7) alas jalalla.
  • Vapauta jarru nostamalla sitä ylöspäin.

VAROITUS

• Älä koskaan jätä vaunuja painamatta ensin jarrua päälle.
• Älä koskaan jätä vaunuja mäkeen.
• Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai vaunuista pois.
• Mallit joissa on keskiöjarru: Tarkista, että jarrupalat ovat kunnolla kiinni renkaan keskiössä.

5

- Mallit joissa on keskiöjarru: Tarkista aina kun laitat jarrun päälle, että jarrutanko lukittuu jarrupaloihin (9).

Vaunun kokoaminen

6

- Ripusta Tavarakori mukana tulevan käyttöohjeiden mukaisesti.

7

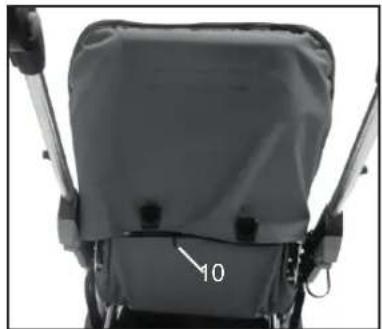

• Tarkista, että selkänojan tasku on vedettynä selkänojan kehikon yli niin syvälle kuin mahdollista.
• Kiinnitä tämän jälkeen vetoketju (10). Tämä vaihe on erittäin TÄRKEÄ!

VAROITUS!

- Tarkista aina ennen käyttöä, että selkänoja kunnolla lukittunut haluttuun asentoon. Tämä vaihe on erittäin TÄRKEÄ.

8

• Vaiheet 8-12 on uusien vaunujen kohdalla tehty ja valmistajan toimesta. Nämä toimenpiteet tulee tehdä ainoastaan jos istuinkangas halutaan irrottaa kokonaisuudessaan rungolta.
• Kun istuinkangas halutaan asentaa rungolle uudestaan, tee vaiheet 8-12 käänteisessä järjestyksessä

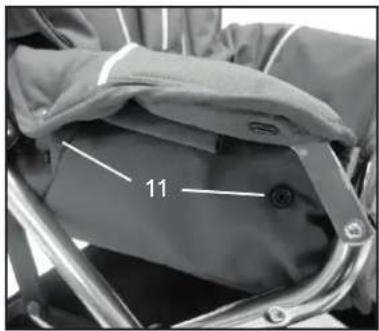

• Löysää molempia kangas käsinojat (11) molemmin puolin gander af painike haltijoita Akseli. Kaksi napsahtaa kummallakin puolella.

9

- Pujota metallituki pois istuinkankaan taskusta (12).

10

Turvakaaren pehmusteen asentaminen

• Pujota turvakaaren pehmuste (14) turvakaaren päälle ja vedä vetoketju kiinni.
• Kiinnitä haarahihna (15) kiinni turvakaaren ympäri.

12

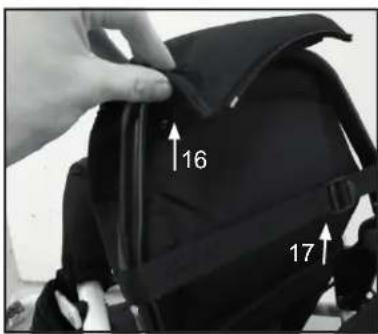

• Kiinnitä vetoketju alle astinlauta (16)
- Kiinnitä hihna alla astinlauta (17)

13

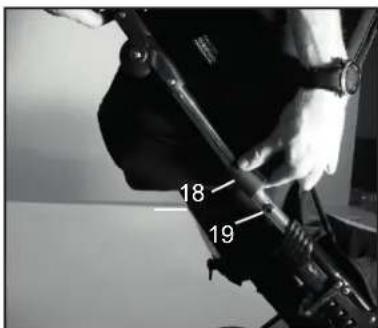

Kuomun asennus

• Kiinnitä kuomu työntöaisaan siten, että kuomunkiinnikkeet (18) tulevat muovisen stopparin (19) yläpuolelle.

Huomaa

- Jos kuomua liikuttaa ylös alas työntöaisan putkea pitkin, voi tähän tulla naarmuja. Pidä työntöaisan putki puhtaana liasta ja pölystä.

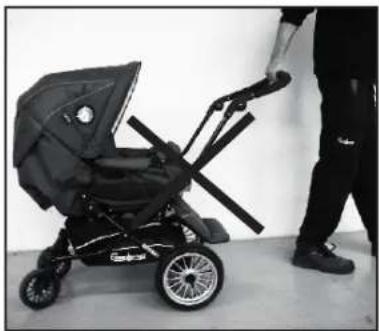

Vaunun käyttö

1

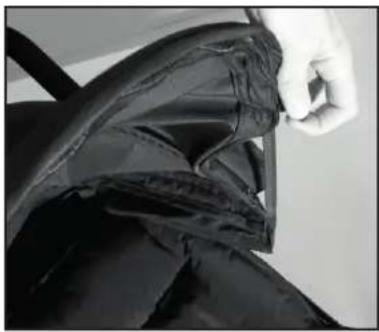

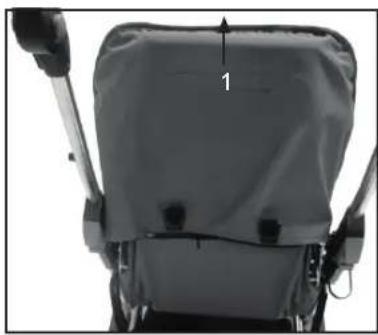

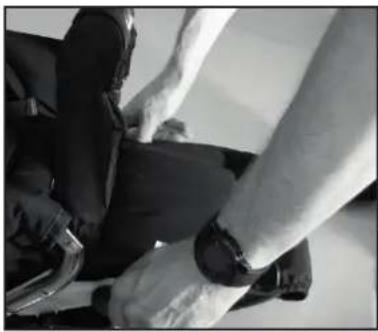

Selkänojan säätäminen

• Selkänoja voidaan säätää kolmeen eri asentoon

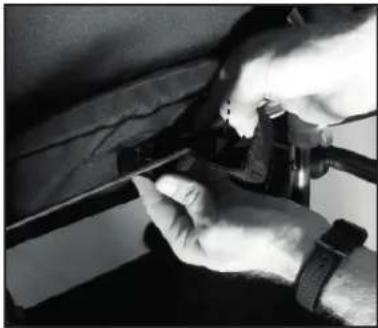

• Säädä selkänojan asentoa nostamalla selkänojaa kehikon yläputkesta (1). Tämän jälkeen voit säätää selkänojan haluttuun asentoon.

VAROITUS

Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia. Lapsen turvallisuus on sinun vastuullasi.

- Ota lapsi aina pois vaunuista enne kuin kokoat tai taitat vaunun kasaan.

Vaunun taittaminen kasaan

- Aloita nostamalla selkänoja eteen nojaamaan turvakaarta vasten.

TÄRKEÄÄ

- Älä koskaan taita vaunua kasaan ennen kuin selkänoja on säädetty etuasentoon turvakaarta vasten.

VAROITUS

Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia. Lapsen turvallisuus on sinun vastuullasi.

Vaunun taittaminen kasaan

• Aloita nostamalla selkänoja eteen nojaamaan turvakaarta vasten ja kytke vaunun jarru päälle.
  • Vapauta eturenkaat nostamalla lukitusrengas yläasentoon.
• Taita runko kasaan painamalla kasauslukon nappeja (2) samalla vetäen kasauslukkoja (3) ylöspäin.

- Nosta varmuuslukko (4) ylös ja anna rungon taittua kasaan TÄRKEÄÄ

- Tarkista, että vaunun kankaat eivät ole jääneet kiinni työntöaisan ja istuinosan väliin.

- Jos tarvitset lisätilaa, voit ottaa pyörät pois painamalla vapautus-painikkeita ja vetämällä pyörät irti.

- Pyyhi lika akseleista ennen kuin asetat pyörät takaisin paikoilleen.

• Anna työntöaisan taittua alas (5).

VAROITUS

- Puristusvaara. Otettava huomioon jalkatukea käytettäessä. Kuvasta näkyy alin asento mihin jalkatuki säätyy.

VAROITUS

- Älä yritä säätää jalkatukea tämän alemmas. Saattaa syntyä puristusvaara.

Työntöaisan korkeuden säätö

• Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia harmaita nappeja (6).
• Pidä nappeja alhaalla ja aseta aisa haluttuun asentoon (7).

Vaunun käyttö

6

Jalkatuen säätäminen

• Jalkatuki voidaan säätää kahteen eri asentoon.
• Jalkatuki säädetään alempaan asentoon vetämällä jalkatuke poi-späin vaunusta sammalla antaen jalkatuen tippua ala-asentoon.

VAROITUS

• Älä koskaan seiso tai istu jalkatuen päällä. Jalkatukea saa ainoastaan käyttää yhden lapsen jalkojen tukena. Muunlainen käyttö saattaa johtaa vakaviin henkilövahinkoihin. Jalkatuen enimmäispaino 3 kg.
• Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia. Lapsen turvallisuus on sinun vastuullasi.

Valjaiden korkeudensäätö alimmasta tasosta ylimpään.

• Aloita irrottamalla olkavöiden pehmusteet valjaista.
• Avaa vetoketju selkänojan takaa ja nosta kangas selkänojan putken yli

- Vedä olkavyöt poisselkänojan alemmista valjasaukoista ja pujota ne takaisin ylemmistä valjasaukoista.

Huomaa, että valjaiden tulee mennä myös selkänojan kankaan alla olevan istuinlevyn läpi.

- Pujota valjaiden pehmusteet takaisin paikoilleen. Laske selkänojan kangas ja sulje istuinkankaan vetoketju

Valjaiden korkeudensäätö ylimmästä tasosta alimpaan.

- Tee yllämainitut toimenpiteet käänteisessä järjestyksessä.

Vaunun käyttö

11

Haararemmin säätäminen. Säätö pienemmästä suurempaan.

- Pujota haararemmi kankaan läpi ja takaisin etäämmällä olevan läpiviennin läpi

Säätö suuremmasta pienempään.

- Tee yllä mainitut toimenpiteet käänteisessä järjestyksessä.

5-pistevaljaiden säätäminen

- Laita haaravyö (8) lapsen jalkojen väliin ja ylös vyötärölle. Työnnä lantiovyöt (9) valjaiden lukkoon kunnes ne "napsahtavat" paikalleen. Varmista, että lantiovyöt ovat lukittuneet.

- Säädä kaikki vyöt liukusäätimien avulla (10), siten että ne ovat napakasti lapsen vartalon myötäiset.

- Avaa olka- ja lantiovyöt painamalla valjaiden lukkojen keskellä ole- via painikkeita (11). Kummankin lantiovyön päässä on kiinnityslenkit erillisille valjaille, jotka täyttävät BS 6684:n.

VAROITUS

- Käytä valjaita aina lapsen ollessa vaunuissa. Tarkista, että kaikki soljet ovat kiinnitettyinä, ja että valjaat ovat kiinni vaunujen valjaski-innikkeissä.

Kuomun säätäminen

- Säädä kuomua vetämällä sitä varovasti etureunasta eteen-/ taaksepäin haluttuun asentoon. Kuomun korkeutta voidaan säätää liikuttamalla kuomua työntöaisan putkea pitkin. Tarkista kuitenkin, että kuomunkiinnikkeet aina ovat muovisten stoppareiden yläpuolella. - Tiettyjen mallien Kuomujen etureunassa on tasku, jonka sisällä on integroitu hyttysverkko. Tarvittaessa verkko voidaan vetää jalkatuen yli ja kiinnittää muovikoukuilla.

TÄRKEÄÄ

- Älä koskaan nosta vaunua kuomusta kiinni pitäen.

- Älä koskaan laita esineitä kuomun päälle.

Huomaa

- Jos kuomua liikuttaa ylös alas työntöaisan putkea pitkin, voi tähän tulla naarmuja. Pidä työntöaisan putki puhtaana liasta ja pölystä.

Aurinkosuoja

- Kuomu voidaan vetää eteen, jotta saadaan mahdollisimman hyvä suoja auringolta

- Jos selkänoja on makuuasennossa täytyy kuomun vetoketju avata ennen kuin kuomu voidaan vetää eteen auringon suojaksi

Vaunun käyttö

16

Kuomun kankaan irrottaminen

- Avaa vetoketju ja poista kuomu.

17

Etupyörät voidaan lukita tai pitää vapautettuna (vain Buddy S mallissa)

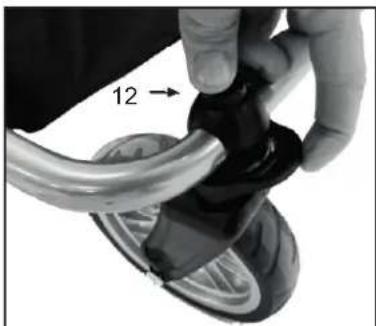

• Pyörät lukitaan painamalla lukitusrengas (12) ala-asentoon kun renkaat ovat "suorassa" asennossa.
• Renkaat saadaan vapautettua nostamalla lukitusrengas yläasentoon.

18

(Tämä koskee ainoastaan runkoja, joissa on irrotettavat eturen-kaat)

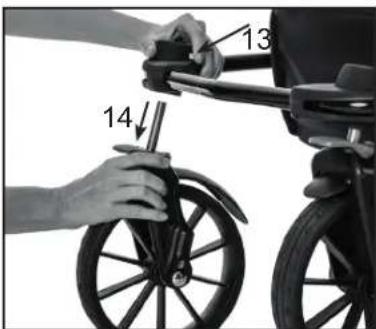

- Paina eturenka iden vapautuspainiketta (13) ja vedä eturengas irti (14).

19

Vaunun ajosuunnan säätäminen

Vaunu on valmistusvaiheessa säädetty kulkemaan tyhjänä ilman kuormitusta suoraan.

Rungon altistuttua käytölle saattaa vaunu alkaa puoltamaan joko oike-alle tai vasemmalle riippuen rungon kuormituksesta.

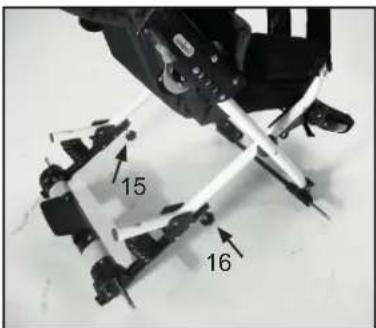

- Ajosuuntaa (Puoltamista) voidaan säätää rungon alaosassa olevilla säätöruuveilla (15 ja 16).

Jos vaunu työnnettäessä puoltaa kulkusuuntaan nähden oikealle, tee seuraavat toimenpiteet vaunu oikealla puolella (16).

- Löysää siipimutteria (15) ja kiristä säätöpulttia jonkin verran. Kiristä siipimutteri uudestaan ja kokeile kulkeeko vaunu suoraan. Tarvittaessa toista yllämainitut toimenpiteet.

Jos vaunu säätämisen jälkeen vetää vasemalle voidaan asia korjata kahdella eri tavalla.

20

1. Toimenpide vaunu oikealla puolella. Löysää siipimutteria (17) mutta aikaisemmasta poiketen kierrät säätöpulttia (18) vastapäivään jonkin verran.

- Kiristä siipimutteri uudestaan.

1. Toista toimenpide vaunun vasemmalla puolella avaamalla siipimutterin (17) ja kiristämällä säätöpulttia (18).

- Kiristä siipimutteri uudestaan.

TÄRKEÄÄ!

Siipimutterit tulee aina kiristää kunnolla sen jälkeen kun säätöpulttia on säädetty.

108

Vaunun käyttö

21

- Älä vedä ostoskorin kääntyvä etupyörät sinulle. Perävaunun voi tulla itsevärähtelyn joka voi johtaa turvallisuusriski, jos et ole varovainen ja tarkkaavainen.

Hoito- ja kunnossapito

Yleisiä hoito-ohjeita

• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaa.
• Käytä aina sadesuojaa lumisateella tai sateella.
• Älä säilytä vaunuja kylmässä tai kosteassa paikassa.
• Kuivaa runko heti, jos se on kastunut. Varmista, että vaunut ovat aina kuivat kun niitä ei käytetä.
• Huuhdo ja kuivaa vaunut ennen kuin viet ne sisälle, jos olet käyttänyt niitä lähellä merta tai suolatuilla ajoväylillä.
• Noudata huolellisuutta kuljetuksessa ja säilytyksessä. Myyntitapahtuman jälkeen tulleet naarmut eivät ole reklamaation aihe.

Säännöllinen huolto

• Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Renkaiden vanteet sekä kappa tulee pestä säännöllisesti lämpimällä vedellä sekä kuivata kuivalla pyyhkeellä. Talviaikaan tämä toimenpide tulee suorittaa vähintään kerran viikossa, muuten tuotteeseen saattaa tulla ruostevaurioita. Mikäli vaunun osiin ilmestyy pintaruostetta, mikä on mahdollista, tulee ruoste poistaa kromin kiillotusaineella.
  Tärkeää! Jauhelakattuja runkoja sekä lakkapintaisia renkaiden vanteita ei saa käsitellä kromin kiillotusaineella koska se saattaa tehdä muutoksia väriin.
• Rasvaa akselit ja jousitus kerran kolmessa kuukaudessa (pyyhi akselit rievulla ennen kuin rasvaat ne). Rasvaa petrolipohjaisella rasvalla tai moottoriöljyllä.

Tarkista, että:

• kaikki rungon lukot toimivat virheettömästi.
• kaikki nupit, ruuvit ja mutterit on kiristetty hyvin eivätkä ole vaurioituneita.
• muoviosat eivät ole vaurioituneita.
• kaikki pyörälaakerit ovat hyvässä kunnossa.
• kaikki tarranauhat ovat kunnolla kiinni.
• kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.
• tarkista että turvalukko on ehjä ja liikkuu vapaasti.
• tarkista että jarru toimii ja että jarrukumi on ehjä.
• Pysäköintijarru toimii moitteettomasti ja jarrukumi on ehjä.

HUOM

• Tarvitessasi Emmaljungan alkuperäisosia tai vaunua koskevaa teknistä tietoa, ota aina ensiksi yhteys valtuutettuun Emmaljunga kauppiaaseen jolta olet vaunut ostanut.
• Ostamaasi tuote noudattaa uuden kuluttajansuojalakin ohjeita ja määräyksiä. Uusi kuluttajansuojalaki on astunut voimaan 1. kesäkuuta 2006. Mikäli sinulla on kysyttävää kuluttajansuojasta koskien Emmaljungan tuotteita, kysy myyjältä..

VAROITUS

- Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan. Käytä aina pyöränsuojia mikäli säilytät vaunuja aroilla lattiapinnoilla.

• Pysäköintijarrun mekanismissa (Sport runko)on liikkuvia osia, jotka vaativat säännöllistä huoltoa toimiakseen moitteettomasti
• Jarrun tulee olla hyvin rasvattu, jotta se toimii moitteettomasti. Poista jarrun liik-kuvista osista lika, hiekka, lumi ja jää.
• Voitele vähintään kerran kuukaudessa jarrupoljin, renkaiden akselit, renkaiden lukkolaitteet ja jarrutapit kummaltakin puolelta, joko öljy- tai silikonipohjaista voitel-uainetta käyttäen.
• Mikäli käytät vaunua hiekkarannoilla tai muissa likaisilla ja märissä olosuhteissa pitää jarru huoltaa useammin. Suorita yllämainitut toimenpiteet tarvittaessa useammin.

Hoito- ja kunnossapito

Pesuohjeita

- Kuomu:

Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytä mietoa pesuliuosta. Huuhtele huolellisesti. Anna kuomun kuivua ylösalaisessa asennossa. Duo Combi: Kuomun irrotettavat osat pestään edellä olevien ohjeiden mukaisesti. Kaksosten Sport-rattaat: Käsittele vuorta (kuitumateriaalia) hellävaraisesti.

• Verhoilu ja 5-pistevaljaat:

Irrota verhoilu rungosta. Pese verhoilu käsin haaleassa vedessä. Käytä mietoa pesuliuosta. Huuhtele huolellisesti. Anna verhoilun kuivua. Kun olet irrottanut verhoilun, voit käsitellä 5-pistevaljaat. Pyyhi nylon-hihna ja muoviosat kostealla rievulla. Ei käsin pesua. Varmista, että valjaat ovat kuivat ennen kuin asetat verhoilun takaisin paikalleen.

• Turvakaaren pehmuste:

Irrota turvakaaren pehmuste. Pese käsin haaleassa vedessä. Käytä mietoa pesuliuosta turvakaaripehmus teen ulkopuolen pesemiseen. Huuhtele huolellisesti. Käsittele sisäpuolta (kuitumateriaalia) hellävaraisesti. Anna kuivua.

Muita tietoja

• Silitys: Silitettäessä kaikki kangasosat pitää suojata liinalla, joka on 100 % puuvillaa, laittamalla liina kankaan päälle. Verhoilun ulkopuolen kangasta (100 % polyesteriä) ja vuorta (65 % puuvillaa, 35 % polyesteriä) silitettäessä silitysraudan pitää olla keskikuuma (110°C).
• Varmista, että kaikki osat ovat kuivuneet ennen kuin kokoat vaunut uudelleen. Tarkista istuinosan alapuolen ja selkänojapussin kaikki saumat ja kanttaukset.
• Voit käsitellä verhoilun esimerkiksi Scotchgard™ -kyllästeellä pesun jälkeen. Kyllästä kankaat ennen kuin kokoat vaunut uudelleen.

VAROITUS

- Älä päästä lapsia vaunuihin ensimmäisten 24 tunnin aikana kankaan kyllästämisen jälkeen.

Uudelleenkokoaminen pesun jälkeen

VAROITUS

- Varmista aina, että asennat vaunun oikein näiden käyttöohjeiden mukaisesti.

Emmaljunga

Huoltokirja

Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huoltotoimenpiteet suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä johtuvaa normaalia kulutusta.

Vaunuhuollon tulee suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkea huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta.

Ennen kun vaunu toimitetaan tehtaalta, vaunu on tarkasti testattu ja tarkastettu. Tämän lisäksi

Emmaljunga jälleenmyyjä on tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset.

Säännöllisten huoltovälien lisäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kun- nossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjeesta.

Runkonumero

Luovutustarkastus

0

Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus

6 kk tarkastus

6

Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus

12 kk tarkastus

12

Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus

24 kk tarkastus

24

Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus

36 kk tarkastus

36

Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus

Emmaljunga

Luovutustarkastus

1. Tarkista pakkauksen sisältö:

□ 1 kpl kasaan taitettu runko tavarakorilla
□ 1 kpl istuinkangas varustettuna 5-piste valjailla
□ 1 kpl kuomu
□ 1 kpl turvakaaren pehmuste
□ 1 kpl Olkavöiden pehmusteet
□ 4 kpl vaunun renkaita (2 kpl Buddy S)
□ 1 kpl käyttöohje

2. Vaunun rungon toiminnot.

Taita runko auki.

□ Tarkista kasauslukkojen toiminta kummallakin puolella runkoa.
□ Tarkista turvapainikkeiden/turvahaan toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.
□ Tarkista, että istuinosa/vaunukoppa lukittuvat runkoon rungon kummallakin puolella.
□ Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.
□ Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.
□ Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.
□ Tarkista, että jalkatuki lukittuu kumpaakin asentoon.

3. Renkaat ja jarru

□ Laita akseleiden päihin rasvaa.
□ Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen
□ Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.

4. Silmämääräinen tarkastus

□ Tarkista kaikki niitti- ja ruuviliitokset.
□ Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat ohjeiden mukaisesti kiinnitetyt.
□ Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien varalta

Emmaljunga

Huoltokaavake

Perushuolto

6 kk

12 kk

24 kk

36 kk

Rungon / Istuinosan / Vaunukopan toiminnot

Tarkista kasauslukkojen toimivuus kummallakin puolella runkoa.

Tarkista turvapainikkeiden/turvahaan toimivuus. Tarkista niiden toimivuus taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.

Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.

Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.

Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin kolmeen eri asentoon.

Tarkista jalkatuen toimivuus säätämällä jalkatuki valittavana oleviin kahteen asentoon.

Renkaat ja jarru

Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin paikoilleen.

Tarkista, että jarru lukitsee kummatkin takapyörät.

Silmämääräinen tarkistus

Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.

Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.

Tarkista rattaan runko, kangasosat, tavarakori ja renkaat muiden mahdollisten vikojen osalta

Rasvaus

Puhdista ja rasvaa renkaat, akselit, nivelet, kasauslukot, jalkatuki ja turvalukko.

Muita huomioita (muita suoritettuja toimenpiteitä)

Emmaljunga

Pakend sisaldab

Alapeatükk

Kasti sisu 116

Emmaljunga originaaltarvikud 116

Oluline ohutuse alane teave....117-119

Vankri kokkupanek 120-122

Vankri komplekti kasutus....123-127

Kattevarju kokkupanek

□ Määrida teljeotsi.
□ Paigaldada rattad ja veenduda, et rattad lukustuvad oma kinnituses.
□ Kontrollida parkimispiduri lukustust mölema tagaratta puhul.
