ERABILTZAILE-ESKULIBURUA 6H185A N FAGOR
Erabilera-eskuliburua
Oso garrantzitsua: labea erabili aurretik irakurri osorik eskuliburu hau. Dokumentazioa eta osagarriak labearen barrualdean aurkituko dituzu.
Eskuliburu honetako testuak eta marrazkiak erlazionatuta daude.
Identifikazioa
Identifikatu zure labearen modeloa ("a", "b", "c", "d", "e", "f"), zure aginte-panela irudikoarekin alderatuz.
Instalazioa
1.1 Enbalajea kentzea. Kendu babes-elementu guztiak. 1.2 Sare elektrikorako konexioa. Kontuan hartu beti ezaugarri-plakaren datuak (1.2.1) eta labea ahokatuko deneko altzariaren neurriak (1.2.2, 1.2.3).
Labe independenteak: aparatua konexio finko monofasiko baten bidez konektatu behar da sarera, eta konexio horretan neutroa (kolore urdina) neutroarekin dagoela bermatu behar da (1.2.4). Labea hutsunean sartu, eta soberan dagoen kablea goialdean gelditzen dela ziurtatu (1.2.5, 1.2.6). Altzarira lotu horretarako dituzun bi torlojuekin (1.2.7).
Bitrozeramikazko plaketarako erabilera anitzeko labeak: arriskua saihesteko, fabrikatzaileak gomendatutako bitrozeramikazko plakekin bakarrik instalatuko da labea. Egosketa-plaka gainestalkiaren gainean jarri, eta konmutadore-kaxa askatu (1.2.8). Plaka gainestalkiaren hutsunean sartu, instalazio-baldintzak betez (ikus plakaren eskuliburua) (1.2.9). Labea altzarien hutsunean sartu, maneiatzeko lekua utziz (1.2.10). Kaxa labera torlojutu (1.2.11, 1.2.12). Plaka labera konektatu (1.2.13). Labea barruraino sartu, eta bi torlojuekin lotu (1.2.14, 1.2.15). Agintearen osagarriak presio bidez kokatu, bero-foku eta aginte motak kontuan hartuta (1.2.16 eta 1.2.17).
Labea + plaka multzoa: labea sarera konektatu (1.2.4). Plaka gainestalkiaren hutsunean sartu, instalazio-baldintzak betez (ikus plakaren eskuliburua) (1.2.18). Labea altzariaren hutsunean sartu, maneiatzeko lekua utziz (1.2.10). Plaka labera torlojutu
(1.2.19). Labea barruraino sartu, eta bi torlojuekin lotu (1.2.14, 1.2.15).
Erabilera
Zure labe berria erabili aurretik, hutsik dagoela berotu (elikagairik gabe, kokalekuan, 250 °C-tara 30-60 minutuz). Kea edo kiratsa sor dezake (normala da, koke-hondarrak berotzen direlako). Hoztutakoan, barrualdetik aurre-garbiketa bat egin trapu busti batez.
2.1 Osagarriak. Modeloaren arabera, erretilu estandarra (2.1.1), erretilu sakona (2.1.2) eta parrilla estandarra (2.1.3) dituzu. Horiek modu independentean funtzionatzen dute. Gainera, edozein erretilu parrilla estandarrarekin konbina dezakezu multzoa osatuz (2.1.4). Partzialki ateratzen den parrilla (2.1.5) eta guztiz ateratzen dena (2.1.6, 2.1.7) erretiluen edo multzoaren euskarriak dira (2.1.8). Parrillak barrualdera sartzerakoan, kontuan hartu horien kokalekua. Alboetan topeak dituzte, irauli ez daitezen (2.1.9). 2.2 Osagarriaren kokalekua. 5 kokaleku daude osagarriak jartzeko [1] [2] [3] [4] [5]. 2.3 Ordua aldatzea. Erloju analogikoa: Beheko agintea sakatu eta biratu (2.3.1). Ordua aldatu (2.3.2). Erloju digitala: sakatu tekla, eta keinuka hasiko da (2.3.3). Ordua aldatu -teklak erabiliz (2.3.4). Segundo batzuen ostean, ikurrak ez du keinurik egingo (2.3.5). Oharra: ordua berriro aldatu behar da korronte-etena badago edo ordutegia aldatu bada. 2.4 Elikagaiak kozinatzea. Elikagaia labean sartu. Osagarria(k) eta horren kokalekua aukeratu, kozinatze-taula kontsultatu ostean. Itxi atea.
2.5 Kozinatze-funtzioa aukeratzea. Modeloaren arabera, kozinatze-funtzioa aukeratu hautagailua biratuz. Funtzionamendu-argia piztuko da. 2.6 Temperatura aukeratzea. Temperatura aukeratu hautagailua biratuz. Aukeratutako temperatura lortutakoan, argia itzali egingo da.
IRAUPEN-FUNTZIOAK
2.7 Iraupena aukeratu. Tenporizadorea: minutuak aukeratu hautagailua biratuz (2.7.1). Denbora-mugarik gabe funtziona dezan, eskuzko posizioan jarri.
Erloju analogikoa: Beheko agintea ezkerrerantz biratu eta minutuak aukeratu (2.7.2). Denbora-mugarik gabe funtziona dezan, eskuzko posizioan jarri, eta gezi gorria erlojuko orratzek adierazten duten ordu berean kokatu.
Erloju digitala: sakatu tekla, eta keinuka hasiko da (2.7.3). Iraupena aldatu +, -teklak erabiliz (2.7.4). Segundo batzuen ostean, ikurrak ez du keinurik egingo.
2.8 Hasiera-ordua aukeratzea.
Erloju analogikoa: programa, temperatura eta iraupena aukeratutakoan, goiko agintea sakatu eta biratu gezi gorriak hasiera-ordua adierazi arte.
2.9 Amaiera-ordua aukeratzea.
Erloju digitala: programa, temperatura eta iraupena aukeratutakoan, sakatu [ ] tekla, eta [ ] keinuka hasiko da (2.9.1). Amaiera-ordua aldatu +, -teklak erabiliz (2.9.2). Segundo batzuen ostean, ikurrak ez du keinurik egingo.
2.10 Abisu-funtzioa
Erloju analogikoa: 0 posizioa aukeratu, programa-hautagailua erabiliz. Goiko agintea sakatu eta biratu gezi gorriak abisu-ordua adierazi arte (2.10.2). Labea itzalita dagoenean bakarrik funtzionatzen du.
Erloju digitala: sakatu tekla hainbat aldiz, eta keinuka hasiko da (2.10.3). Iraupena aldatu +, -teklak erabiliz (2.7.4). Segundo batzuen ostean, ikurrak ez du
keinurik egingo. Labea piztuta zein itzalita dagoenean funtzionatzen du.
2.11 Blokeo-funtzioa. Haurrek erabil ez dezaten.
Erloju analogikoa: Sakatu eta biratu beheko agintea, aukeratu arte (2.11.1). Erloju digitala: +, teklad aldi berean sakatu 3 segundoz, eta ikusiko duzu (2.11.2). Desblokeatzeko, errepikatu eragiketa.
Erabilera-oharrak: Egosketa-denbora bukatutakoan, funtio- eta temperatura-aginteak 0 posizioan jarri eta denbora-agintea eskuzko posizioan. Labeko atea kontuz ireki, lurrun beroa irten daiteke-eta.
3
Mantentzea eta garbiketa
3.1 Osagarrien garbiketa. Ontzi-garbigailuan sar daitezke. Eskuz garbitzen badituzu, erabilera arrunteko garbigarra erabili. Garbiketa errazteko, beratzen jar itzazu. 3.2 Alboko gadarien garbiketa Atera itzazu gadariak (3.2.1, 3.2.2), (3.2.3, 3.2.4) modeloaren arabera. Ontzi-garbigailuan sar daitezke. Eskuz garbitzen badituzu, erabilera arrunteko garbigarria erabili, belaki edo eskuila baten laguntzarekin. 3.3 Labearen barrualdea garbitzea. Piztu barruko argia (3.3.1, 3.3.2). Horma lisodun modeloak: eskuzko garbiketa. Garbitu labea temperatura epelean, ur beroz eta ozpinez bustitako trapu batez. Horma zimurdun modeloak: auto-garbitzaileak. Egosketa-funtzioa , 250°C -tara izan 30-60 minutuz. 3.4 Sabia garbitzea. Grilla eraisgarria bada (3.4.1, 3.4.2), garbitu ur beroz eta ozpinez bustitako trapu batez. 3.5 Labearen kanpoaldea garbitzea. Produktu neutroak erabili, eta ondo sikatu trapu leun batez.
Erabilera-oharrak: 1. Ziurtatu labea itzalita dagoela. 2. Ez erabili inoiz lurunezko garbiketa-ekipamendurik.
Arazoak konpontzea
Badira hainbat gorabehera suk zeuk konpon ditzakezunak.
4.1 Ez dabil. Ziurtatu konektatuta dagoela edo/eta denbora-hautagailua 0 posizioan ez dagoela. 4.2 Labea martxan dela, kea irteten da. Jaitsi labeko temperatura edo/eta labea garbitu (3.3 puntua). 4.3 Egosketa ostean labeak zarata egiten du. Guztiz normala da, haizagailuak martxan jarraitzen duelako labe barruko eta kanpoko temperatura jaitsi arte.
Pantaila digitala duten modeloek edozein gorabeheraren berri ematen duen diagnostiko-sistema bat dute. Pantailan ikusi ahal izango duzu:
4.4 Ez dabil. Keinuka. Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 puntua). 4.5 Ez dabil. Keinuka. Labea ordu batzuetan martxan egon da, eta segurtasun-arrazoiengatik deskonektatu egin da automatikoki. Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 puntua). 4.6 Ez dabil. Keinuka. Funtzio-hautagailua 0 kokalekuan jarri, eta labea desblokeatu (2.11 puntua). 4.7 Badabil. Keinuka. Sakatu edozein tekla.
- Ez maneiatu labea, konpondu nahian, deitu zerbitzu teknikora.
Segurtasuna
- Labea baimendutako instalatzaile batek instalatu behar du, eta horretarako fabrikatzailearen instrukzioak eta eskemak jarraitu behar ditu.
- Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentziara egokitu
behar da, eta korronte elektrikoaren hargunea arauzko lur-hargunera.
- Labearen sareko zirkuituak ebaketa-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3 mm-ko distantzia izan behar da.
- Argindar-kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile gaituren batek ordeztu behar du, arriskua saihesteko. Ziurtatu aparatua deskonektatuta dagoela lanpara ordeztu aurretik, balizko txoke elektrikoak saihesteko.
- Labeko atea garbitzeko, ez ezazu erabili garbiketa-produktu urratzailerik ezta metalezko espartzu gogorrik, gainazala urratu eta beira apurtu daitekeelako. Haur txikiak labetik urruti mantendu. Labea martxan dagoela eskura dauden atalak bero daitezke.
- Ez ukitu labe barruko berogailurik.
- Aparatu hau ez da gaitasunak murriztuta dituzten pertsonek erabiltzeko.
Ingurumena
Labea ingurumena babesteko diseinatu da.
Ingurumena zaintzen du. Labea behar denean bakarrik aurre-berotu (ikus taula). Ahal bada, kolore iluneko moldeak erabili. Labea denbora luzez erabili behar baduzu, aureikusitakoa baino 5 edo 10 minutu lehenago deskonektatu.
Tresna elektriko eta elektronikoen hondakinkudeaketa.
Ez nahastu aparatuak etxeko hondakin orokorrekin.
Hondakinen bilketarako zentro berezi batean utzi zure labea.
Etxetresna elektrikoen birziklatzeak osasunerako eta ingurumenerako ondorio kaltegarriak saihesten ditu, eta energia eta baliabideak aurreztea ahalbidetzen du.
Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo labea erosi zenuen saltokiarekin.

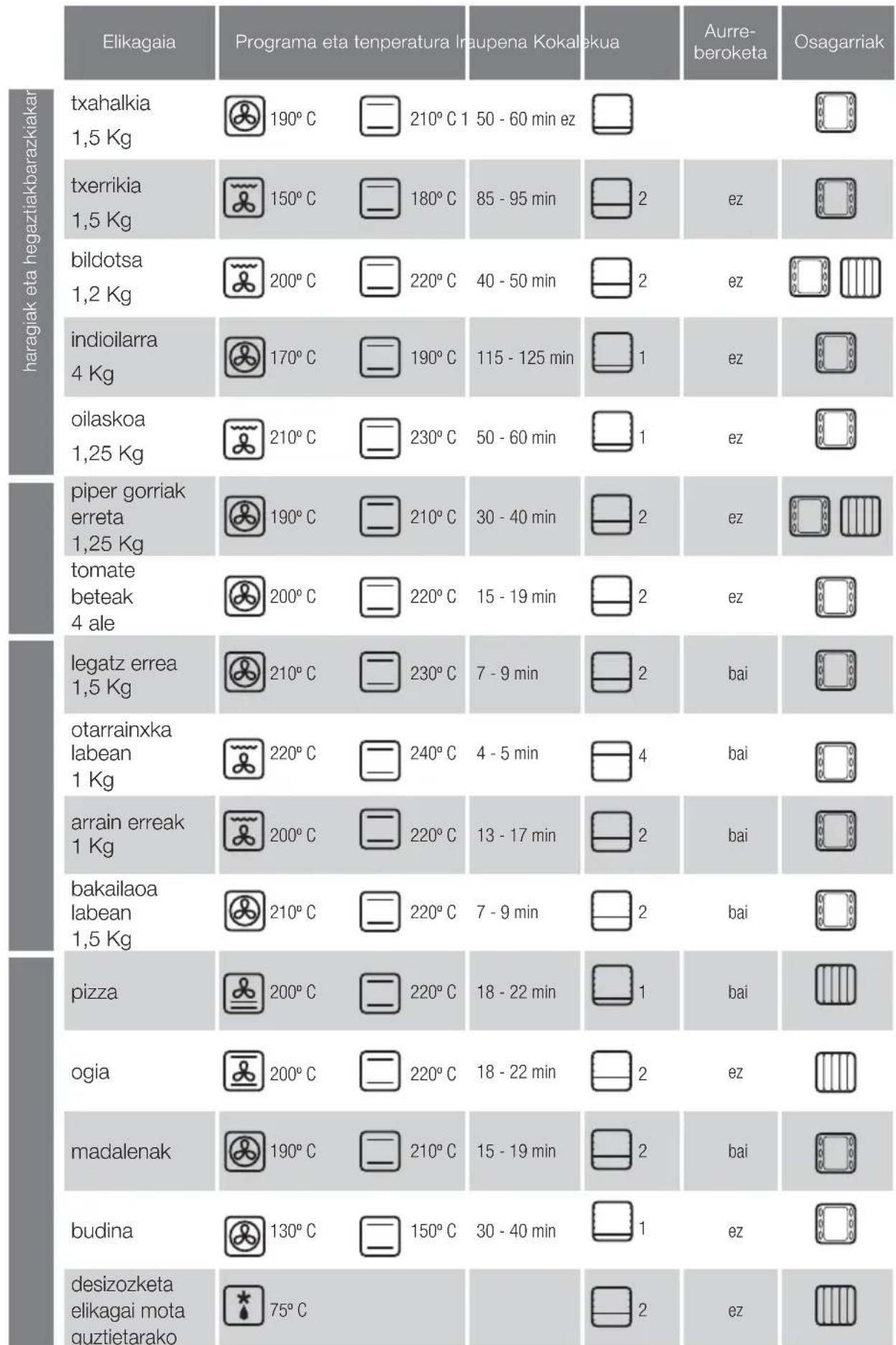

Egosketa-taula
